工程制图A试卷及答案
西南交大 画法几何及工程制图A第1次作业

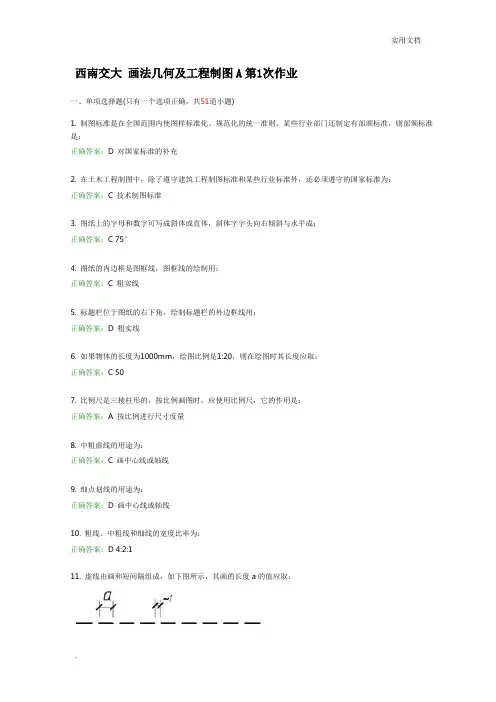

西南交大画法几何及工程制图A第1次作业一、单项选择题(只有一个选项正确，共51道小题)1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
某些行业部门还制定有部颁标准，则部颁标准是：正确答案：D 对国家标准的补充2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：正确答案：C 技术制图标准3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成：正确答案：C 75°4. 图纸的内边框是图框线，图框线的绘制用：正确答案：C 粗实线5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用：正确答案：D 粗实线6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：正确答案：C 507. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：正确答案：A 按比例进行尺寸度量8. 中粗虚线的用途为：正确答案：C 画中心线或轴线9. 细点划线的用途为：正确答案：D 画中心线或轴线10. 粗线、中粗线和细线的宽度比率为：正确答案：D 4:2:111. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：正确答案：C 4~6mm12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：正确答案：D 15~20mm13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线：正确答案：B 3~5mm14. 尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：正确答案：C 中粗短斜线15. 图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：正确答案：A毫米16. 在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：正确答案：C 7~10mm17. 圆的直径尺寸可注在圆内，也可注在圆外。
尺寸线方向倾斜，用箭头作为起止符号，箭头指着圆周，箭头应画的细而长，长度约为：正确答案：B 3~5mm18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。
土木工程制图模拟试卷A及答案

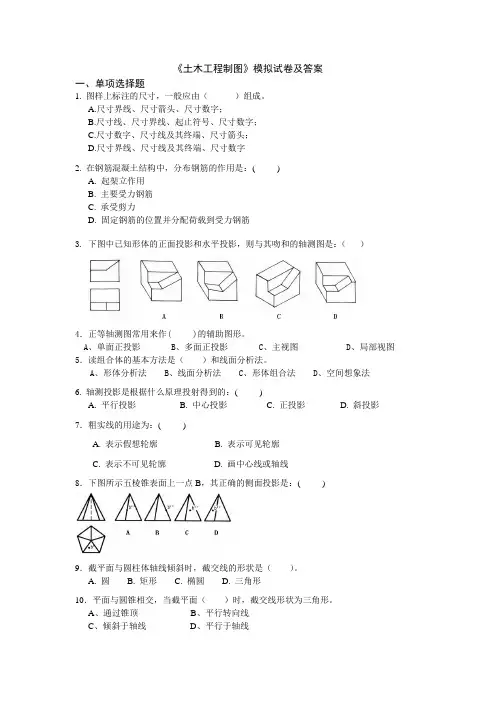

《土木工程制图》模拟试卷及答案一、单项选择题1. 图样上标注的尺寸，一般应由（）组成。
A.尺寸界线、尺寸箭头、尺寸数字；B.尺寸线、尺寸界线、起止符号、尺寸数字；C.尺寸数字、尺寸线及其终端、尺寸箭头；D.尺寸界线、尺寸线及其终端、尺寸数字2. 在钢筋混凝土结构中，分布钢筋的作用是：( )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋3. 下图中已知形体的正面投影和水平投影，则与其吻和的轴测图是：（）4．正等轴测图常用来作( )的辅助图形。
A、单面正投影B、多面正投影C、主视图D、局部视图5．读组合体的基本方法是（）和线面分析法。
A、形体分析法B、线面分析法C、形体组合法D、空间想象法6. 轴测投影是根据什么原理投射得到的：( )A. 平行投影B. 中心投影C. 正投影D. 斜投影7．粗实线的用途为：( )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线8．下图所示五棱锥表面上一点B，其正确的侧面投影是：( )9．截平面与圆柱体轴线倾斜时，截交线的形状是（）。
A. 圆B. 矩形C. 椭圆D. 三角形10．平面与圆锥相交，当截平面（）时，截交线形状为三角形。
A、通过锥顶B、平行转向线C、倾斜于轴线D、平行于轴线二、判断题11．房屋平面图中注出的标高为相对标高。
（）12．以房屋首层地面为零点高度的标高，称为相对标高。
（）13．房屋的楼层结构平面图是沿楼板面将房屋水平剖开后画出的水平投影图。
（）14．断面图是假想用一剖切形体，画出剖切面切到部分的图形和末剖切到面可见部分的图形。
（）15．平面图定位轴线的竖向编号应用大写拉丁字母，从下至上顺序编写，其中的I、Q、J 不得用作轴线编号。
（）16．总平面图是画在有等交线或坐标方格网的地形图上。
（）17．截交线形状为双曲线时，意味着平面与圆锥相交，且平面平行于圆锥轴线。
（）18．形体分析法和线面分析法是读组合体三视图的基本方法。
《工程制图》期中试卷a答案(.10)复习过程

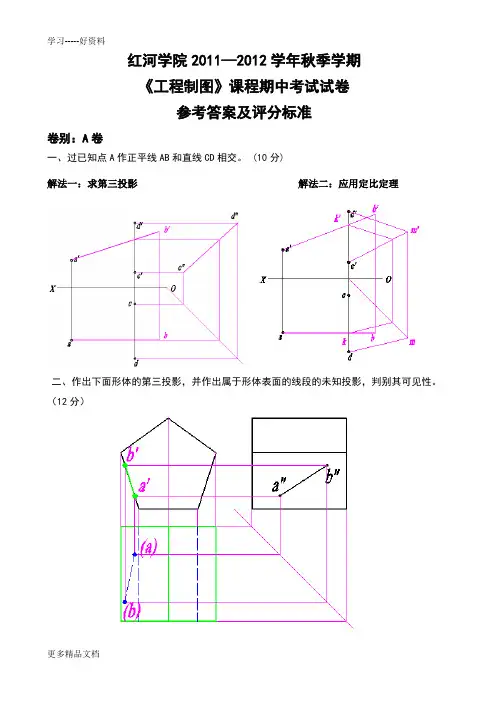

红河学院2011—2012学年秋季学期
《工程制图》课程期中考试试卷
参考答案及评分标准
卷别：A卷
一、过已知点A作正平线AB和直线CD相交。
(10分)
解法一：求第三投影解法二：应用定比定理
二、作出下面形体的第三投影，并作出属于形体表面的线段的未知投影，判别其可见性。
（12分）
三、根据平面的两面投影作出第三面投影。
(10分)
四、根据立体图，补画第三视图。
（10分）
五、根据两视图，补画第三视图。
（10分）
六、完成带有开槽、切口等特征的基本体三视图投影。
(20分)
七、根据立体图，补画第三视图。
（10分）
八、根据立体图，画组合体的三视图，尺寸从立体图中按1：1量取。
（18分）。
工程制图试题及参考答案
攀枝花学院考试试卷工程制图---往年试题出版：12#4309#108联系电竭诚.电脑耗材床上书桌（各种漂亮图案）：25元/张 笔记本散热器（6款）：22元、26元、32元、35元(2款)、38元U 盘：紫光2G42元紫光4G55元紫光8G75元金士顿2G46元金士顿4G58元金士顿8G85元手机内存卡（TF 卡）：2G40元4G54元 摄像头：500万像素25元800万像素32元1200万像素38元耳机：25元、45元鼠标：15元、25元、45元、55元、60元（无线） 键盘：25元（小型）、30元鼠标垫（高级）2元 电脑锁：钥匙锁15元密码锁17元 电脑清洗液：8元各类品牌显示器 读卡器：普通读卡器8元万能读卡器18元乐意为您选购其它电脑耗材！！！2010级期末考试复习系列资料考出优异的成绩《竭诚》电脑耗材祝您送货上门免费服务音响：屁颠虫35元 清华同方40元 清华紫光45元冲击波60元实时行情，电询为准！特色服务（数码广场）：特价二手电脑、低价配新机、低价购笔记本电脑、物美价廉，欢迎您的选购！ 联系方式：9#10812#430攀枝花学院考试试卷《工程制图》试卷（A 卷）适用专业：材料工程、生物与化学工程学院考试形式：开（）、闭（√）卷题号 一 二 三 四 五 六 七 八 总分 统分人 得分注：学生在答题前，请将密封线内各项内容准确填写清楚，涂改及模糊不清者、试卷作废。
一、求作下列直线的三面投影。
（每题6分，共12分）1、水平线AB 从点A 向右、向后，β＝30°，长15mm 。
（6分）2、正垂线CD 从点C 向前，长20mm 。
（6分）二、已知CD 是 ABC 上的侧垂 线，求作△ABC 的水平投影（保留作图线）。
（10分） 三、作出圆柱面上线AB 、BC 的其余投影（保留作图线）。
（12分）四、补全下图中所缺的图线。
（15分）1、（8分）2、（7分）得分 阅卷人得分阅卷人得分 阅卷人得分 阅卷人系）： ______：班：教师:：：教师： 室主任：系）主任：份数：以下内容由学生填写 bac五、选择题。
工程制图-机械制图A答案
2007 ~ _2007学年第 1学期 工程制图 课程试卷
一、判断题（在下面的横线上填写两直线的相对位置）（10分）
两直线 平行 ； 两直线 相交 ； 两直线 相交 ； 两直线 交叉 ； 两直线 交叉
每题2分，共10分
二、选择题（18分）
C 、A 、B 、C 、A 、
D 每题3分，共18分
三、过点M 作一条与平面ABC 平行的水平线。
（10分）
作出MN 的H 面V 面各3分，辅助线4分，共10分
四、补全组合体W 面投影图并对组合体三视图标注尺寸（尺寸从图中量取，取整数）（26分）
底板5分，竖板6分，虚线5分，共16分 每个尺寸1分共10分
五、根据给出的投影，在指定的位置将主视图改画成半剖视图（16分）。
剖视图中虚线变实线5分，剖面线5分,半剖6分
共16分
六、在指定位置将主视图改成旋转剖视图。
（20分）。
工程制图测试题及答案
工程制图测试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 投影位置不同D. 投影角度不同答案：A2. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D3. 在工程制图中，尺寸标注应遵循哪些基本原则？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不规范D. 复杂、准确、不规范答案：A4. 工程制图中，线型的种类有哪些？A. 实线、虚线、点划线B. 直线、曲线、折线C. 粗线、细线、点线D. 直线、虚线、点线答案：A5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性答案：A6. 在工程制图中，比例尺的作用是什么？A. 确定图形的尺寸B. 确定图形的精度C. 确定图形的美观度D. 确定图形的复杂度答案：A7. 工程制图中，尺寸线通常使用什么线型？A. 实线B. 虚线C. 点划线D. 折线答案：B8. 工程制图中，螺纹的表示方法是什么？A. 用实线表示B. 用虚线表示B. 用点划线表示D. 用曲线表示答案：C9. 工程制图中，焊接符号通常表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 焊接角度答案：A10. 工程制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维的，透视图是三维的B. 轴测图是三维的，透视图是二维的C. 轴测图和透视图都是二维的D. 轴测图和透视图都是三维的答案：B二、填空题（每空1分，共10分）1. 在工程制图中，______是最基本的视图之一，用于展示物体的正面形状。
答案：前视图2. 工程制图中，______是用于展示物体内部结构的视图。
答案：剖面图3. 工程制图中，______是用于展示物体侧面形状的视图。
答案：左视图4. 在工程制图中，______是用于展示物体顶部形状的视图。
《工程制图与CAD》期终考试试卷
《工程制图与CAD 》期终考试试卷（A 卷） 适用专业：一、填空题（每小题1分，共10分）1、一个完整的尺寸应由 、 和 组成。
2、阴影图案：是 或 按特定的 和的阴影线构成的一种图案。
3、、机械制图中通常以图形的 、 、 作为尺基准。
二、判断题（每题1分，共15分） 1、机械制图中尺寸标注时尺寸数字不得被任何图线通过，当无法避免时，必须把图线断开。
（ ） 2、AutoCAD 的新版本可以打开旧版本的图形文件，但旧版本不能打开新版本的图形文件。
（ ） 3、AutoCAD 中同一图形文件中只能有一种点样式。
当改变点样式，重新生成图形后，图中绘制的所有点的样式都随之改变。
（ ） 4、在插入时，块可以被缩放或旋转 （ ） 5、用矩形命令不能绘制带圆角的矩形图形 （ ） 6、镜像图形时，原图形可删除也可保留。
（ ） 7、我们所讲的三视图包括右视图。
（ ）8、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（）9、设置文字的“倾斜角度”是指文字反向。
（）10、两立体表面相交产生的表面交线，称为相贯线。
（）11、绘图的比例5：1是缩小的比例。
（）12、对于螺纹来说，线数、直径、螺距是决定螺纹结构最基本的要素，称为螺纹的三要素。
（）13、使用椭圆命令绘制椭圆时，根据圆心和长轴即可以绘制出椭圆（）14、在执行拉伸命令时应该使用的选择对象的方式是交叉窗口。
（）15、AutoCAD中删除命令可逆向操作，即先选择要删除的对象，再输入删除命令。
（）三、选择题（每题1分，共30分）1、按照剖切范围分，剖视图分为（）种A、一B、二C、三D、四2、ＡutoCAD操作中缩放对象时，如果比例因子在( )之间，则缩小对象。
A、0B、0―1 C、＞1D、＜13、要重复输入一个命令，可在命令行出现“命令：”提示符后，按（）A、F1键B、空格键或回车键C、鼠标左键D、Ctrl+F1键4、截交线具有下列基本性质：共有性和（）A、垂直性B、封闭性C、平行性5、在同一张图样中，相同的尺寸一般只标注( ) 次。
工程制图A卷答案
A 卷答案1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A) (B) (C) (D)2、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可3、建筑平面图中的中心线、对称一般应用。
（ C ）A 、细实线B 、细虚线C 、细单点长画线D 、吸双点画线4、建筑施工图中索引符号的圆的直径为（ B ）。
A 、8mmB 、10mmC 、12mmD 、14mm5、建筑物结构承重可分为( D )。
A 、墙承重式、框架结构B 、墙承重式C 、半框架结构，框架结构D 、墙承重式、框架结构、空间结构、半框架结构6、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。
A 、mmB 、cmC 、mD 、km7. 下列投影图中正确的1 1剖面图是( B )。
1-1A1-1B 1-1C 1-1D8. 关于标高，下列（ C ）的说法是错误的。
A. 负标高应注“－”B. 正标高应注“＋”C. 正标高不注“＋”D. 零标高应注“±”9. “φ8@200”没能表达出这种钢筋的（ A ）。
A. 弯钩形状B. 级别C. 直径D. 间距10、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（ C ）。
A 建筑平面图B 建筑立面图C 总平面图D 功能分区图二．作图题2AB为任意长度34567。
山东科技大学2008-2009学年第2学期《工程制图》期末试卷(A卷)【含答案】
装………. ………. ……….…………….….订………. ………. ……….…………….…. ………. ………. ……….…………….….线………. ………. ……….…………….….《工程制图》第 1 页共 2 页此处不能书写此处不能书写此处不能书写 此处不能书写《工程制图》期末试卷（A 卷）班级名称：学号：姓名：题号 一 二 三 四 五 总分 分数得 分一、填空题（每小题1分，共20分）1.三视图之间的位置关系：以主视图为基准，俯视图在它的__________方，左视图在它的__________。
三视图的“三等”关系：主、俯视图__________，主、左视图__________，左、俯视图__________。
2.正等轴测图的轴间角为__________，轴向变形系数为0.82为了计算方便，一般用__________代替。
3. 按剖开机件的范围不同，剖视图可分为__________，__________和__________。
4.普通螺纹M16x1.5LH-5g6g-S 的公称直径为__________mm ，旋向为__________（左、右）；导程为__________。
5. 零件的内容包括__________，__________，__________，__________。
6. 暖通空调工程图包括__________，__________，__________。
得 分二、根据立体图画三视图（10分）得 分三、已知水平线AB 与铅垂线MN 相交于M 点，试完成两直线的三面投影图（10分）得 分四、补画第三视图（10分）装………. ………. ……….…………….….订………. ………. ……….…………….…. ………. ………. ……….…………….….线………. ………. ……….…………….….《工程制图》第 2 页共 2 页此处不能书写此处不能书写此处不能书写 此处不能书写得 分五、标注尺寸（尺寸数字从图中量取，取整数）（20分）得 分六、根据物体的三视图，画出正等轴测图（10分）得 分七、将下列主视图改画全剖视图（20分）山东科技大学2008-2009学年第2学期《工程制图》期末试卷（A卷）答案一、填空题（每小题1分，共20分）1、中心投影法，平行投影法2、平面立体，曲面立体3、尺寸界线，尺寸线，尺寸数字4、粗实线，细实线，细实线，粗实线，外螺纹5、一组图形，必要的尺寸，技术要求，标题栏、零件序号和明细栏6、一、二级泵房，输水管网，给水处理厂，配忆管网二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三视图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖视图（20分）。
(完整版)工程制图试题及答案(超好),推荐文档
工程制图试题答案（1）一、填空题（20分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。
2、基本几何体按表面特征分为平面立体，曲面立体两种。
3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。
4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。
5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。
6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂，④配水管网。
二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。
三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。
2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用 1 代替。
3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。
4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。
5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。
6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。
二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（3）四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。
2010电子信息学院工程制图试卷A
武汉大学2009－2010学年第二学期
《工程制图》试卷（A）
电子信息学院级专业班
学号姓名分数
一、判断题：（每题2分，共10分）
1．下列四组移出断面图中，那一组是正确的（）。
a b c d
二、补画下列视图中所缺线条。
（每题6分，共12分）
1.
2.
四、在指定位置画出指定剖面。
(10分)
五、已知等腰三角形ABC，顶点A 位于线段EF上，底边BC位于线段
MN上，B点在A点左边，且ＭＮ平行于Ｈ面。
BC长等于三角形高AK，其中K 点的水平投影已知。
求作此三角形。
（10分）
六、在指定位置将主视图画成剖视图。
(12分)
七、根据两视图补画第三视图。
（12分）
八、 标注组合体尺寸（直接量取尺寸并取整数）。
（12分）
九、看懂十字接头零件图，并回答下列问题。
（10
分）
1.此零件属于叉架类零件，采用 材料。
2.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸： 80是 尺寸；￠34是 尺寸。
3. ￠40
039
.0 的最大极限尺寸为 , 最小极限尺寸为 。
4. 2×M10-7H 中的2表示 ；M10表示 ，是 牙普通螺纹；中顶径公差带代号为 ；旋向为 。
华南理工大学2019-2020-1《工程制图》电类专业期末试卷A卷含答案
二、根据同轴圆锥、圆柱复合回转体截切后的主
视图，补画其俯视图和左视图。
（保留作图线）
（18分）
三、根据组合体的两面视图，标注组合体尺寸。
（数值在图中量取并取整）(14分）
四、根据立体的俯视图和A向视图，补画全剖的主视图并画出半剖的左视图。
(22分）
姓
名
《工程制图》非机类专业期末试卷A卷 2020年元月共 2 页 第 1 页
诚信应考,考试作弊将带来严重后果！
《工程制图》试卷
华南理工大学期末考试
注意事项： 1. 考前请将密封线内填写清楚；
2. 所有题解请用铅笔在本试卷上完成，并保留必要的求解作图线；
3．考试形式：闭卷；
4. 本试卷共六大题，满分为100分。
考试时间为120分钟。
题 号
得 分
一二三四五
封
密
线
学
号
学
院
专
业
座
位
号
(
密
封
线
内
不
答
题
)
总分
六
班
一、分析立体的主、左视图,完成下列问题（共16分）：
1.补画立体的俯视图；
2.填空:
P为（ ）面、Q为（ ）面、R为（ ）面；
得分
得分得分
得分。
02386土木工程制图(A卷)答案
土木工程制图(A卷）一、单选题（共7题，每题3分）1、水平面与一般位置平面相交,交线为（）A．水平线B．正平线C．侧平线D．一般位置线2、工程上的标高投影应用的图示方法为（）投影图A．两面正B．斜C．单面正D．多面正3、透视投影图是利用（）绘制的。
A．斜投影法B．中心投影法C．平行投影法D．正投影法4、截平面垂直于圆柱的轴线与圆柱相交时，所得截交形状为( )。
A．两条素线B．椭圆C．抛物线D．圆5、在建筑上用轴测图作为鸟瞰图时，应取( )。
A．正等测B．正二测C．水平斜等测D．正面斜二测6、直线AB的H面投影反映实长，该直线为( )。
A．水平线B．正平线C．侧平线D．铅垂线7、正圆锥被一平面截切,截交线为椭圆时,截平面的位置为( )。
二、填空题（共8空，每空3分）1．平行投影法分为两类，当投射线与投影面倾斜时所得的投影为；当投射线与投影面垂直时所得投影为。
2．正平线的___ __投影反映直线的实长。
3．比较两点的Y坐标大小，可判定两点_____ _的位置关系。
4．平面对H面的最大斜度线与平面上的水平线__________。
5．平行线的轴测投影应____ ______。
6．点B的坐标为（30，10，20），则该点对H投影面的距离为____ ____。
7．平面与某投影面垂直，则在该投影面的投影为____ ___。
三：画图题（共55分）1．完成平面ABCD的水平投影（10分）2．画出立体的水平投影图。
（15分）3．求侧面投影图(15分)24．完成被切割的平面立体的三面投影(15分)土木工程制图第3页（共计3页）《土木工程制图》题库答案一．选择题1---7 DDCABCD二．填空题1．斜投影、正投影2．正面3．前后4．垂直5．平行6．207．一点三．制图题1．完成平面ABCD的水平投影2．画出立体的水平投影图。
3．求侧面投影图(8分)4．完成被切割的平面立体的三面投影。
4土木工程制图第5页（共计3页）。
建筑工程制图试卷A卷答案(适用于专科院校)
第 1 页 共 6 页 第 2 页 共 6 页7.图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为(C)。
A.1：2：4B.2：4：lC.4：2：1D.2：1：4 8.丁字尺的用途是(D)。
A.画曲线用的B.放大或缩小线段长度用的C.画圆用的D.画水平线用的 9.图样上的尺寸数字代表(B)。
A.图样上线段的长度B.物体的实际尺寸C.随比例变化的尺寸D.图样乘比例的长度10.三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是(D)。
A.立面投影反映物体的长度和高度B.水平面投影反映物体的长度和宽度 c.侧面投影反映物体的高度和宽度 D.立面投影反映物体的宽度和高度 11.“长对正、高平齐、宽相等”的投影规律只适用于(C)。
A.透视图 B.正轴测图C.三面正投影图D.正面斜二测图12、.定位轴线竖向编号(垂直方向)的编号正确的是(A)。
A.大写拉丁字母，从下至上B.大写拉丁字母，从上至下C.阿拉伯数字，从左往右D.阿拉伯数字，从右往左 13、建筑总平面图的内容不包括(B)。
A.房屋的位置和朝向B.房屋的高度C.房屋的平面形状D.地形地貌 14、在建筑平面图中，被水平剖切到的墙、柱断面轮廓线用(C)表示。
A.细实线 B.中实线 c.粗实线 D.粗虚线 15、绝对标高只标注在建筑(A)上。
A.总平面图B.剖面图C.平面图D.立面图 16、附加轴线的编号用(A)表示。
A.分数B.大写拉丁字母C.阿拉伯数字D.希腊字母17、.图样上的尺寸单位，除标高及总平面以米为单位外，其他必须以(C)为单位。
A.分米 B.厘米 C.毫米 D.微米18、.表示新建房屋所在基地范围内的平面布置、具体位置及周围情况，也是一个建设项目的总体布局的是( A)A.建筑总平面图B.建筑平面图c.建筑立面图D.建筑详图19、.建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。
立面 图的命名方法不包括(A)。
工程制图考试题及答案
工程制图考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，尺寸线通常使用什么线型？A. 粗实线B. 细实线C. 虚线D. 点划线答案：B2. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 297mm x 420mmC. 420mm x 594mmD. 594mm x 841mm答案：A3. 在工程制图中，哪个视图显示了物体的顶部？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B4. 以下哪个不是工程制图中的投影法？A. 第一角法B. 第三角法C. 正投影法D. 斜投影法答案：C5. 在工程制图中，标注直径尺寸时，应该使用哪种符号？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：B6. 工程制图中，哪个符号表示中心线？A. 点划线B. 虚线C. 细实线D. 粗实线答案：A7. 在工程制图中，哪个符号表示孔？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：A8. 工程制图中，哪个符号表示倒角？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：B9. 在工程制图中，哪个符号表示半径？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：C10. 工程制图中，哪个符号表示粗糙度？A. 圆圈B. 圆圈加斜线C. 圆圈加点D. 圆圈加横线答案：D二、填空题（每题2分，共20分）11. 工程制图中，常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100等，其中1:1表示______。
答案：实际大小12. 在工程制图中，______是表示物体长度的基本单位。
答案：毫米13. 工程制图中，______是用来表示物体深度的视图。
答案：侧视图14. 工程制图中，______是用来表示物体高度的视图。
15. 在工程制图中，______是用来表示物体宽度的视图。
答案：俯视图16. 工程制图中，______是用来表示物体倾斜度的视图。
2021级本2机工程制图试卷A答案
枣庄学院2012—2013学年第一学期
专业必修课工程制图试卷A答案
一、填空题：
1．常用的四种线型：粗实线、细虚线、细实线、细点划线。
2．正投影的基本性质：真实性、集聚性、类似性。
3.尺寸的种类：定型尺寸、定位尺寸、总体尺寸。
4．组合体的组合形式：叠加式、挖切式。
5. 常用的键：平键、半圆键、钩头楔键
6．常见的几种标准件：螺钉，螺母，螺栓，垫圈，键，销，滚动轴承。
7.配合种类：间隙配合、过渡配合、过盈配合。
8．在电脑绘图中，代表：偏移、代表：镜像、代表：移动。
9．零件图的内容：一组视图、完整的尺寸、技术要求、标题栏。
二、名词解释：
1.斜度是指一直线（或平面）对另一直线或平面的倾斜程度。
其大小用两条直线（或平面）间夹角的正切值来表示，并将比值华为1：n的形式标注。
2．国家标准对这些零件的结构形状、尺寸和成品质量等制定了统一标准。
3．是设计和制造齿轮的的一个重要参数。
4．指零件表面具有较小间距的峰谷所组成的微观几何形状特性，它是由于刀具在零件表面留下刀痕及切削分裂是表面金属的塑性变形等因素形成的
三、作图：
1.
．
2.
5. 6.。
(2021年整理)工程制图期末考试A卷与答案解析
(完整版)工程制图期末考试A卷与答案解析编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)工程制图期末考试A 卷与答案解析）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)工程制图期末考试A卷与答案解析的全部内容。
（完整版）工程制图期末考试A卷与答案解析编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望 (完整版）工程制图期末考试A卷与答案解析这篇文档能够给您的工作和学习带来便利。
同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉,前进的动力。
本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为〈(完整版)工程制图期末考试A卷与答案解析〉这篇文档的全部内容。
一、单项选择题（每小题3分，共计30分）1。
A 3 号与A 4号图纸幅面尺寸的关系是（）。
A 1倍B 2倍C 3倍D 4倍2. 细虚线用来画（）线条。
A 不可见轮廓线B 可见轮廓线C 尺寸线D 中心线3。
关于下图A、B、C三点位置关系描述错误的是（）。
A A点在B点的前面B A点在B点的上面C A点在C点的前面D A点在C点的上面4. 下述三个模型的视图中不正确的一个是（）（A）（B）（C）5。
下图中,主、俯、左三个视图中正确的视图是( ）A 主视图B 俯视图C 左视图D 以上都正确6. 已知立体的主、俯视图,选择正确的左视图（).7。
局部视图的断裂边界通常以( ）表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（28 分，每小题4分）
1．投影法分和两大类。
2．在点的三面投影图中，aa x反映点A到面的距离，a’a z反映点A到面的距离。
3．绘制机械图样时采用的比例，为机件要素的线性尺寸与机件相应要素的线性之比。
4．正垂面上的圆在V面上的投影为，在H面上的投影形状为。
5．正等轴测图的伸缩系数是，简化伸缩系数是。
6.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。
二、判断与选择题（24分，每小题3分）
1.已知一立体的轴测图，按箭头所指的方向的视图是。
2．已知物体的主俯视图，正确的左视图是（）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（）
4．已知主视图和俯视图，正确的左视图是（）。
5. 已知平面与V面的倾角为30°，正确的投影图为。
6．图示断面的正确画法是（）。
7.判断下列各图是否表示平面。
8．正确的左视图是（）。
三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。
（20 分）
线段AB 线段BC 线段CD 平面P 平面Q 平面R 线线线面面面
四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。
（28 分）
二、判断与选择题（24分，每小题3分）
1.C
2.B
3.C
4.C
5.(2)
6.C
7. 否，否，是，否；
8.D
三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。
（20 分）
四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。
（28 分）。
