道输送工艺课程设计
管道输送课程设计(DOC)
摘要自然界中天然生成的气体化合物或气体元素的混合物统称为天然气。
石油工业所述天然气是指从油气田开采出来的可燃性气体，它在各种压力和温度下的物性参数是管输工艺计算所必须的基本数据。
长距离输气管道由管路和压缩机站两部分组成，气体沿管道流动，需要消耗一定的能量，压缩机站的任务就是提供一定的能量，将天然气安全、经济地输送到终点。
某长距离输气干线，沿线地形起伏不大，海拔高度1200m。
要求对该管道进行工艺设计。
通过已知的设计参数及基础数据，对该管道进行工艺设计。
管道的设计计算和选择不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。
在对长距离输气干线的工艺设计中，管道设计十分重要。
本文根据课程设计任务书的要求，进行长距离输气管道管道规格设计。
关键词：输气管道天然气压缩机1 绪论自然界中天然生成的气体化合物或气体元素的混合物统称为天然气。
石油工业所述天然气是指从油气田开采出来的可燃性气体，它在各种压力和温度下的物性参数是管输工艺计算所必须的基本数据。
天然气管输系统是一个联系采气井与用户间的由复杂而庞大的管道及设备组成的采、输、供网络。
一般而言，天然气从气井中采出至输送到用户，其基本输送过程(即输送流程)是：气井(或油井)-油气田矿场集输管网-天然气增压及净化-输气干线-城镇或工业区配气管网-用户。
天然气管输系统虽然复杂而庞大，但将其系统中的管线、设备及设施进行分析归纳，一般可分为以下几个基本组成部分，即：集气、配气管线及输气干线;天然气增压站及天然气净化处理厂;集输配气场站;清管及防腐站。
天然气管输系统各部分以不同的方式相互连接或联系，组成一个密闭的天然气输送系统，即天然气是在密闭的系统内进行连续输送的。
从天然气井采出的天然气，以及油井采出的原油中分离出的天然气，经油气田内部的矿场集输气支线及支干线，输往天然气增压站进行增压后(天然气压力较高，能保证天然气净化处理和输送时，可不增压)，输往天然气净化厂进行脱硫和脱水处理(含硫量达到管输气质要求的可以不进行净化处理)，然后通过矿场集气干线输往输气干线首站或干线中问站，进入输气干线，输气干线上设立了许多输配气站，输气干线内的天然气通过输配气站，输送至城镇配气管网，进而输送至用户，也可以通过配气站将天然气直接输往较大用户。
油气管道输送技术课程设计
目录1 总则 (1)1。
1设计依据及原则 (1)1.1.1设计依据 (1)1.1.2设计原则 (1)1。
2总体技术水平 (1)1。
3确定工艺流程的原则 (1)2 工程概况 (3)3 工艺计算 (4)3.1管径与管材的确定 (4)3。
1。
1 管道内径计算 (4)3。
1.2管材的确定 (4)3。
1。
3管道壁厚计算 (5)3。
1。
4管道规格的确定 (6)3.2 输油管道热力计算 (6)3。
2.1管道总传热系数的确定 (6)3。
2。
2原油比热容、平均地温的确定 (9)3。
2.3进出站油温、质量流量的确定 (9)3。
2.4站间距的试算与热站数的确定 (9)3.2.5站间距L与出站温度的重定 (10)R3。
2。
6加热站的热负荷计算 (11)3.2.7加热炉的选型与数量的确定 (11)3。
3热油管道水力计算 (11)3。
3.1油流平均温度的有关计算 (11)3.3。
2油流的体积流量与雷诺数计算 (12)3.3。
3摩阻计算 (12)3.3.4泵站数的确定与泵的选型 (12)4 站场布置 (14)4。
1泵站数校核 (14)4.2泵站的布置 (14)4.3加热站的布置 (16)4.4判断翻越点 (16)5 结论 (17)参考文献 (18)1 总则1.1设计依据及原则1.1.1设计依据（1）国家的相关标准、行业的有关标准、规范;(2）相似管道的设计经验；（3）设计任务书.1。
1。
2设计原则（1）严格执行现行国家、行业的有关标准、规范.（2)采用先进、实用、可靠的新工艺、新技术、新设备、新材料,建立新的管理体制，保证工程项目的高水平、高效益，确保管道安全可靠，长期平稳运行. (3）节约用地,不占或少占良田，合理布站，站线结合.站场的布置要与油区内各区块发展紧密结合.（4)在保证管线通信可靠的基础上，进一步优化通信网络结构，降低工程投资。
提高自控水平，实现主要安全性保护设施远程操作。
（5）以经济效益为中心，充分合理利用资金，减少风险投资，力争节约基建投资,提高经济效益。
油气管道输送技术课程设计 (2)
油气管道输送技术课程设计一、简介油气管道输送技术是指将油气资源通过管道输送到目的地的技术，是石油工业的重要组成部分。
这种技术可以使石油资源的运输更加高效、安全和环保。
本文主要对油气管道输送技术的课程设计进行说明。
二、课程设计内容1. 基础理论本课程主要从管道输送的能源性、流体力学、热力学、材料力学等方面入手，让学生全面了解油气管道输送技术的基础理论，为实际应用打下基础。
2. 管道设计本课程重点讲解管道的设计和选材，包括设计流程、管道的防腐蚀和绝热、设备的选型等方面。
让学生理解石油工业中管道设计的重要性，并具备一定的设计和选材能力。
3. 施工技术本课程主要是针对管道施工过程中的技术问题进行讲解，包括施工方案的制定、现场管理、工程验收等方面。
让学生具备一定的施工管理能力，为未来在石油工业中从事项目管理工作奠定基础。
4. 维护与安全本课程主要是讲解在管道运营过程中的维护和安全措施，包括管道的日常检修、防腐蚀、泄漏处理等方面，让学生具备维护和安全管理的能力。
三、实践训练为了让学生更好地掌握油气管道输送技术，课程设计还包括了一定的实践训练环节。
通过实践训练，让学生对课程中所学的理论知识有更深入的理解和应用。
实践训练要求学生参与实际的管道设计、施工和维护过程，包括设计一条道路和在地理位置处筹集资金、管理合同、采购材料、选择承包商和监督施工全过程等。
同时还要学习理解管道的日常操作、维修和安全管理。
四、课程评估本课程的评估方式包括理论考试和实践考核。
理论考试主要测试学生对课程中所学知识的掌握程度，具体包括理论分析、计算能力、应用能力等。
实践考核则主要测试学生对实践训练中的操作技能的掌握程度。
五、总结油气管道输送技术课程设计旨在培养学生掌握石油工业中的重要技术，以及具备石油工业项目管理和维护安全的能力。
通过学习本课程，学生可以全面掌握油气管道输送技术的基本知识和实践操作技能，为未来在石油工业中发挥更大的作用打下坚实基础。
油气管道输送技术课程设计

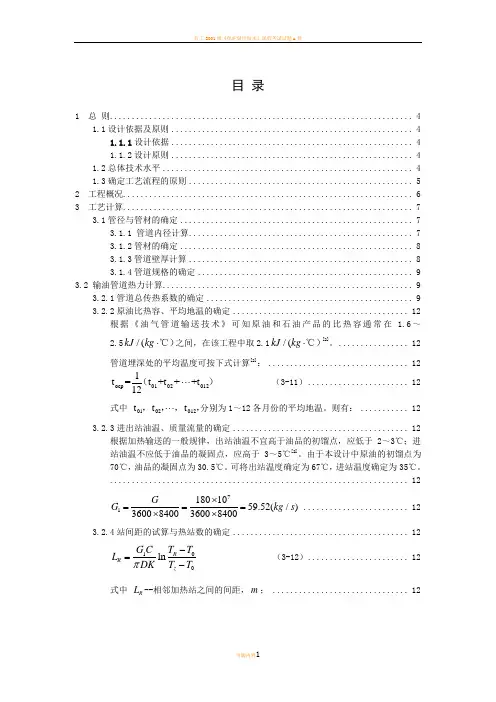

目 录1 总 则 (4)1.1设计依据及原则 (4)1.1.1设计依据 ....................................................... 4 1.1.2设计原则 ....................................................... 4 1.2总体技术水平 ......................................................... 4 1.3确定工艺流程的原则 ................................................... 5 2 工程概况 .................................................................. 6 3 工艺计算 (7)3.1管径与管材的确定 (7)3.1.1 管道内径计算 ................................................... 7 3.1.2管材的确定 ..................................................... 8 3.1.3管道壁厚计算 ................................................... 8 3.1.4管道规格的确定 . (9)3.2 输油管道热力计算 (9)3.2.1管道总传热系数的确定 ............................................... 9 3.2.2原油比热容、平均地温的确定 . (12)根据《油气管道输送技术》可知原油和石油产品的比热容通常在 1.6～2.5/(kJ kg ⋅℃）之间，在该工程中取2.1/(kJ kg ⋅℃）[2]。
