架空线路的立杆施工工艺标准

SGBZ-0635架空线路的立杆施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于 10kV及以下架空配电线路物安装立杆工程。

2、施工准备2.1材料要求：，并应有产品材质合格证件。

，壁厚均匀，无露筋、跑浆等现象。

，应无纵向裂缝，横向裂缝宽度不应超过 0.1mm预应力混凝土电杆应无纵、横向裂缝。

，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。

，且组合处压接紧密牢固，铁件镀锌完整良好。

，且镀锌良好，无锌皮剥落，锈蚀现象。

，螺杆与螺母应配合良好。

，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

2.2主要机具：，应有汽车吊；人力组立电杆时，应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。

2.3作业条件：，将图纸标定杆位周围的障碍物全部清除干净。

，并符合施工规范规定。

3、操作工艺3.1工艺流程：测位T挖坑T底盘就位T横担组装T立杆T卡盘安装3.2测位：按设计坐标及标高测定坑位及坑深，钉好标桩，撒好灰线。

3.3挖坑：按灰线位置及深度要求挖坑。

当采用人力立杆时，坑的一面应挖出坡道。

核实杆位及坑深达到要求后，平整坑底并夯实。

电杆埋设深度应符合设计规定，设计未作规定时，应符合表 3.3所列数值。

电杆埋设深度表3.3注：遇有土质松软、流沙、地下水位较高等情况时，应做特殊处理。

坑深允许偏差不应大于 +100mm — 50mm双杆基坑的根开中心偏差不应超过土300mm两杆坑深宜一致。

3.4底盘就位：用大绳栓好底盘，立好滑板，将底盘滑入坑内。

用线坠找出杆位中心，将底盘放平、找正。

然后，用墨斗在底盘弹出杆位线。

3.5横担组装：，并对照图纸核查电杆、金具等的规格和质量情况。

，量出横担安装位置，套上抱箍，穿好垫铁及横担，垫好平光垫圈、弹簧垫圈，用螺母紧固。

紧固时，注意找平、找正。

然后，安装连板、杆顶支座抱箍、拉线等。

杆路建设施工规范标准

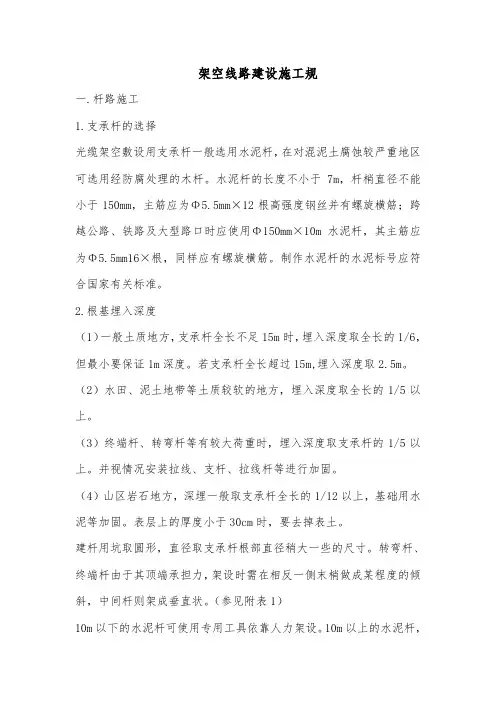

架空线路建设施工规一.杆路施工1.支承杆的选择光缆架空敷设用支承杆一般选用水泥杆，在对混泥土腐蚀较严重地区可选用经防腐处理的木杆。

水泥杆的长度不小于7m，杆梢直径不能小于150mm，主筋应为Φ5.5mm×12根高强度钢丝并有螺旋横筋；跨越公路、铁路及大型路口时应使用Φ150mm×10m水泥杆，其主筋应为Φ5.5mm16×根，同样应有螺旋横筋。

制作水泥杆的水泥标号应符合国家有关标准。

2.根基埋入深度（1）一般土质地方，支承杆全长不足15m时，埋入深度取全长的1/6，但最小要保证1m深度。

若支承杆全长超过15m,埋入深度取2.5m。

（2）水田、泥土地带等土质较软的地方，埋入深度取全长的1/5以上。

（3）终端杆、转弯杆等有较大荷重时，埋入深度取支承杆的1/5以上。

并视情况安装拉线、支杆、拉线杆等进行加固。

（4）山区岩石地方，深埋一般取支承杆全长的1/12以上，基础用水泥等加固。

表层上的厚度小于30cm时，要去掉表土。

建杆用坑取圆形，直径取支承杆根部直径稍大一些的尺寸。

转弯杆、终端杆由于其顶端承担力，架设时需在相反一侧末梢做成某程度的倾斜，中间杆则架成垂直状。

（参见附表1）10m以下的水泥杆可使用专用工具依靠人力架设。

10m以上的水泥杆，一般需要使用吊车架设。

3.帮桩、杆根横木、根基加固等的安装施工在暴风，积雪地带或地质特别松软的地方，以及杆与杆之间因跨越河流、山谷而距离太大或架设光缆较多时，线路的中间杆、转弯杆、高拉力杆均应采取安装帮桩、杆根横木、增加水泥基础或扩墩等加固措施，以防强风时发生事故。

4.杆路走向与杆距杆路走向应尽量不跨越建筑物，力争避免与其他杆路较越并减少与强电杆路并行架设。

若与电力、电信杆路或地埋线路平行、较越架设时，应符合有关规定（两行平行线路相距至少应大于一个倒杆距离）并采取有效措施，以防止相互干扰和发生事故。

杆路沿公路架设时应离开公路界石以外至少10m。

通信光缆架空杆路的施工规范

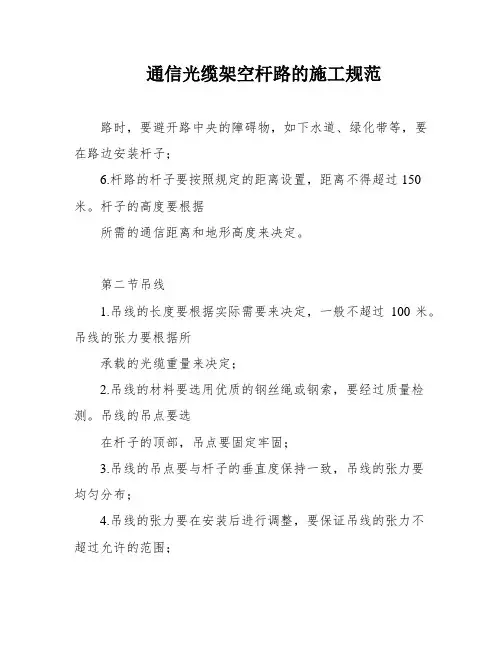

通信光缆架空杆路的施工规范路时，要避开路中央的障碍物，如下水道、绿化带等，要在路边安装杆子；6.杆路的杆子要按照规定的距离设置，距离不得超过150米。

杆子的高度要根据所需的通信距离和地形高度来决定。

第二节吊线1.吊线的长度要根据实际需要来决定，一般不超过100米。

吊线的张力要根据所承载的光缆重量来决定；2.吊线的材料要选用优质的钢丝绳或钢索，要经过质量检测。

吊线的吊点要选在杆子的顶部，吊点要固定牢固；3.吊线的吊点要与杆子的垂直度保持一致，吊线的张力要均匀分布；4.吊线的张力要在安装后进行调整，要保证吊线的张力不超过允许的范围；5.吊线的安装要注意安全，要避免吊线与电力线路或其他通信线路相交。

第三节拉线1.拉线的长度要根据实际需要来决定，一般不超过100米。

拉线的张力要根据所承载的光缆重量来决定；2.拉线的材料要选用优质的钢丝绳或钢索，要经过质量检测。

拉线的拉点要选在杆子的中部，拉点要固定牢固；3.拉线的张力要均匀分布，要避免局部过度受力；4.拉线的安装要注意安全，要避免拉线与电力线路或其他通信线路相交。

第四节钢柄地锚1.钢柄地锚的安装要选用优质的钢材，要经过质量检测。

钢柄地锚的长度要根据所需的抗拉强度来决定；2.钢柄地锚的安装要注意地质条件，要选择坚固的地基。

钢柄地锚的安装要深入地下，要保证其稳定性；3.钢柄地锚的安装要注意安全，要避免与电力线路或其他通信线路相交。

第五节高拉桩撑杆吊板拉1.高拉桩撑杆吊板拉的安装要选用优质的钢材，要经过质量检测。

高拉桩撑杆吊板拉的长度要根据所需的抗拉强度来决定；2.高拉桩撑杆吊板拉的安装要注意地质条件，要选择坚固的地基。

高拉桩撑杆吊板拉的安装要深入地下，要保证其稳定性；3.高拉桩撑杆吊板拉的安装要注意安全，要避免与电力线路或其他通信线路相交。

第六节光缆的器材检查1.光缆的器材要经过质量检测，要符合国家标准和行业标准；2.光缆的器材要保持干燥、清洁，避免受潮、受污染；3.光缆的器材要在安装前进行检查，确保无损坏、无缺陷。

通信光缆架空杆路的施工规范

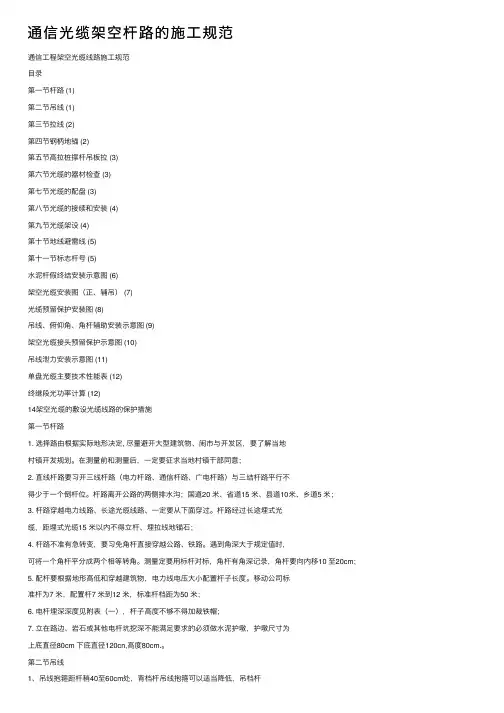

通信光缆架空杆路的施⼯规范通信⼯程架空光缆线路施⼯规范⽬录第⼀节杆路 (1)第⼆节吊线 (1)第三节拉线 (2)第四节钢柄地锚 (2)第五节⾼拉桩撑杆吊板拉 (3)第六节光缆的器材检查 (3)第七节光缆的配盘 (3)第⼋节光缆的接续和安装 (4)第九节光缆架设 (4)第⼗节地线避雷线 (5)第⼗⼀节标志杆号 (5)⽔泥杆假终结安装⽰意图 (6)架空光缆安装图（正、辅吊） (7)光缆预留保护安装图 (8)吊线、俯仰⾓、⾓杆辅助安装⽰意图 (9)架空光缆接头预留保护⽰意图 (10)吊线泄⼒安装⽰意图 (11)单盘光缆主要技术性能表 (12)终继段光功率计算 (12)14架空光缆的敷设光缆线路的保护措施第⼀节杆路1. 选择路由根据实际地形决定, 尽量避开⼤型建筑物、闹市与开发区，要了解当地村镇开发规划。

在测量前和测量后，⼀定要征求当地村镇⼲部同意；2. 直线杆路要习开三线杆路（电⼒杆路、通信杆路、⼴电杆路）与三结杆路平⾏不得少于⼀个倒杆位。

杆路离开公路的两侧排⽔沟；国道20 ⽶、省道15 ⽶、县道10⽶、乡道5 ⽶；3. 杆路穿越电⼒线路、长途光缆线路、⼀定要从下⾯穿过。

杆路经过长途埋式光缆，距埋式光缆15 ⽶以内不得⽴杆、埋拉线地锚⽯；4. 杆路不准有急转变，要习免⾓杆直接穿越公路、铁路。

遇到⾓深⼤于规定值时，可将⼀个⾓杆平分成两个相等转⾓。

测量定要⽤标杆对标，⾓杆有⾓深记录，⾓杆要向内移10 ⾄20cm；5. 配杆要根据地形⾼低和穿越建筑物，电⼒线电压⼤⼩配置杆⼦长度。

移动公司标准杆为7 ⽶，配置杆7 ⽶到12 ⽶，标准杆档距为50 ⽶；6. 电杆埋深深度见附表（⼀），杆⼦⾼度不够不得加裁铁帽；7. ⽴在路边、岩⽯或其他电杆坑挖深不能满⾜要求的必须做⽔泥护墩，护墩尺⼨为上底直径80cm 下底直径120cn,⾼度80cm.。

第⼆节吊线1、吊线抱箍距杆稍40⾄60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升⾼，距杆稍不得少于25cm。

通信线路-架空施工规范图集讲解

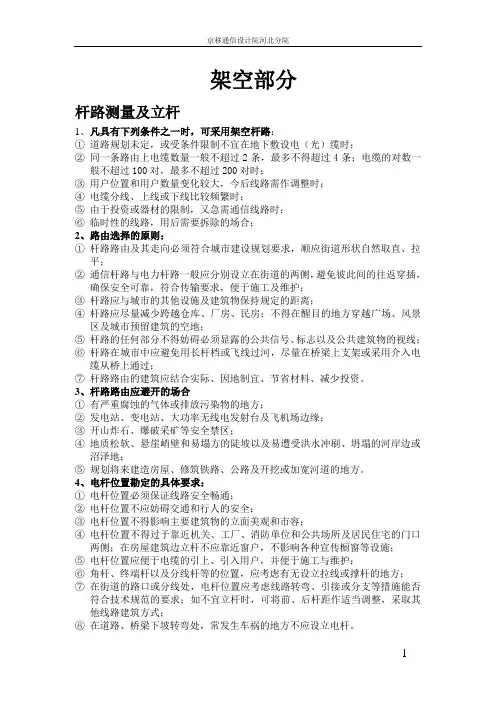

架空部分杆路测量及立杆1、凡具有下列条件之一时，可采用架空杆路：①道路规划未定，或受条件限制不宜在地下敷设电（光）缆时；②同一条路由上电缆数量一般不超过2条，最多不得超过4条；电缆的对数一般不超过100对，最多不超过200对时；③用户位置和用户数量变化较大，今后线路需作调整时；④电缆分线、上线或下线比较频繁时；⑤由于投资或器材的限制，又急需通信线路时；⑥临时性的线路，用后需要拆除的场合；2、路由选择的原则：①杆路路由及其走向必须符合城市建设规划要求，顺应街道形状自然取直、拉平；②通信杆路与电力杆路一般应分别设立在街道的两侧，避免彼此间的往返穿插，确保安全可靠，符合传输要求，便于施工及维护；③杆路应与城市的其他设施及建筑物保持规定的距离；④杆路应尽量减少跨越仓库、厂房、民房；不得在醒目的地方穿越广场、风景区及城市预留建筑的空地；⑤杆路的任何部分不得妨碍必须显露的公共信号、标志以及公共建筑物的视线；⑥杆路在城市中应避免用长杆档或飞线过河，尽量在桥梁上支架或采用介入电缆从桥上通过；⑦杆路路由的建筑应结合实际、因地制宜、节省材料、减少投资。

3、杆路路由应避开的场合①有严重腐蚀的气体或排放污染物的地方；②发电站、变电站、大功率无线电发射台及飞机场边缘；③开山炸石、爆破采矿等安全禁区；④地质松软、悬崖峭壁和易塌方的陡坡以及易遭受洪水冲刷、坍塌的河岸边或沼泽地；⑤规划将来建造房屋、修筑铁路、公路及开挖或加宽河道的地方。

4、电杆位置勘定的具体要求：①电杆位置必须保证线路安全畅通；②电杆位置不应妨碍交通和行人的安全；③电杆位置不得影响主要建筑物的立面美观和市容；④电杆位置不得过于靠近机关、工厂、消防单位和公共场所及居民住宅的门口两侧；在房屋建筑边立杆不应靠近窗户，不影响各种宣传橱窗等设施；⑤电杆位置应便于电缆的引上、引入用户，并便于施工与维护；⑥角杆、终端杆以及分线杆等的位置，应考虑有无设立拉线或撑杆的地方；⑦在街道的路口或分线处，电杆位置应考虑线路转弯、引接或分支等措施能否符合技术规范的要求；如不宜立杆时，可将前、后杆距作适当调整，采取其他线路建筑方式；⑧在道路、桥梁下坡转弯处，常发生车祸的地方不应设立电杆。

架空线路施工安装技术规范书

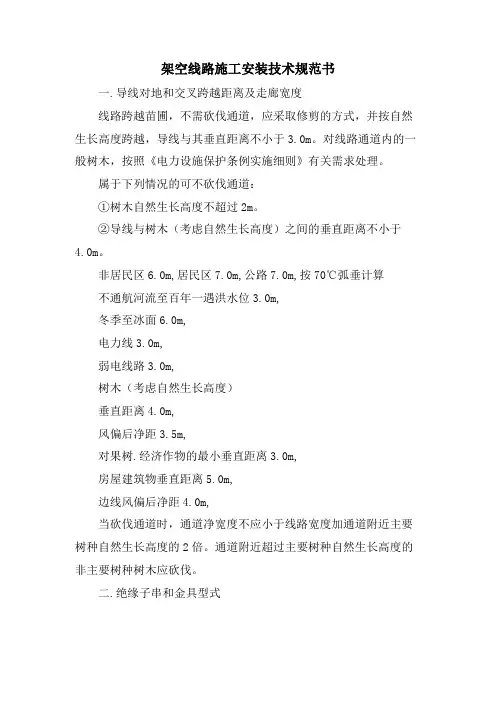

架空线路施工安装技术规范书一.导线对地和交叉跨越距离及走廊宽度线路跨越苗圃，不需砍伐通道，应采取修剪的方式，并按自然生长高度跨越，导线与其垂直距离不小于3.0m。

对线路通道内的一般树木，按照《电力设施保护条例实施细则》有关需求处理。

属于下列情况的可不砍伐通道：①树木自然生长高度不超过2m。

②导线与树木（考虑自然生长高度）之间的垂直距离不小于4.0m。

非居民区6.0m,居民区7.0m,公路7.0m,按70℃弧垂计算不通航河流至百年一遇洪水位3.0m,冬季至冰面6.0m,电力线3.0m,弱电线路3.0m,树木（考虑自然生长高度）垂直距离4.0m,风偏后净距3.5m,对果树.经济作物的最小垂直距离3.0m,房屋建筑物垂直距离5.0m,边线风偏后净距4.0m,当砍伐通道时，通道净宽度不应小于线路宽度加通道附近主要树种自然生长高度的2倍。

通道附近超过主要树种自然生长高度的非主要树种树木应砍伐。

二.绝缘子串和金具型式本工程线路绝缘设计按II级防污设计。

全线采用U70B型玻璃绝缘子。

（1）绝缘子串本线路II级污区采用U70B绝缘子，根据电气绝缘和机械强度的需求，导线绝缘串组装片数如表：下表。

本工程挂线金具采用电力部编《电力金具产品样本》(一九九七年修订版)定型金具。

主要金具如下表挂线金具一览表。

地线金具为专用配套金具。

四.质量保障及管理（1）在质保期内，由于施工.安装或工艺的原因所造成的缺陷或故障，投标人应立即免费负责修理或更换有缺陷的备件。

（2）质保期应为工程投运验收后12个月。

（3）在质量保障期内，由于施工.安装的质量问题而造成停运，应负责尽快更换有缺陷或损坏的部件并赔偿相应损失。

设备的质保期将延长，延长时间为设备重新投运后12个月。

（4）应对承诺的施工.安装和试验等建立质量保障体系，并在协议履行的整个过程中严格按其执行。

架空杆路施工规范

2 杆路工程立杆2.1.1 电杆洞深应符合表的规定，洞深偏差为±50mm。

表2.1.1 电杆洞深表注：1．本表适用于中、轻负荷区通信线路。

重负荷区的杆洞深度应按本表规定值另加100～200mm。

2．12m以上的特种电杆的洞深应按设计文件规定实施。

2.1.2 按设计规定的杆距立杆。

一般情况下，市区杆距为35～40m，郊区杆距为45～50m。

2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。

电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。

2．角杆应在线路转角点内移。

水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。

因地形限制或装撑木的角杆可不内移。

3．终端杆应向拉线侧倾斜100～200mm。

接杆2.2.1 应按设计规定的长度、方式、方法进行电杆接长。

2.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。

2.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。

2.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。

2.2.5 木杆的单接杆、品接杆规格应符合图的要求。

图2.2.5-1 单接杆图图品接杆图杆根装置2.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。

卡盘、抱箍型号、规格见附录B。

木杆杆根装置应用横木，以４.0mm钢线缠绕固定。

2.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。

2．杆距长度不等时应装在长杆档侧。

2.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。

架空、地埋、管道光缆施工规范与标准

架空光缆线路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。

在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要避开电力杆路，与电力杆路平行不得少于一个倒杆位。

杆路离开公路的两侧排水沟，国道20米、省道15米、县道10米、乡道5米；3.杆路不准有急转变，要避免角杆直接穿越公路、铁路。

遇到角深大于规定值时，可将一个角杆平分成两个相等转角。

测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20c m；4.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。

标准杆为7米，配置杆7米到11米，标准杆档距为50米；5.电杆埋深深度：6、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80c m，下底直径120c m，高度80c m.。

7、架空光缆线路距地面和其它建筑物的距离应符合下表。

架空光缆与其他建筑物间距如下表注：与10K V以下（含10K V）电力线同杆架设光缆时，电力线与光缆的最小垂直净距应不小于 2.5米（电力线在上，光缆在下）。

二、吊线1、吊线程式必须符合设计规定的规格，一般为7/2.2、7/2.6和7/3.0（适中负、重负和超重负荷区）。

当杆距较大时应按设计要求采用正副吊线跨越装置等措施。

2、吊线安装加固应用穿订（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰俯角装置以独角杆吊线保护装置等，应按本地网架空线路的相关规范处理。

3、吊线抱箍距杆稍40至60c m处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25c m。

第一层吊线与第二层吊线间距15c m；4、第一吊线应在杆路前进方向同一侧，吊线位置不能任意改变方向；5、吊线的背档杆和吊档杆5米以上的应做辅助装置。

100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19c m 以上。

通信架空、管道、直埋光缆线路工程施工规范

架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序,拟定不同的质量控制点.应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的.1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏,核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。

监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。

（2）杆距电杆间的距离按设计规定，允许±5m偏差,但不得随意加大设计杆距。

(3）电杆的垂直度利用简易量具检查电杆的垂直度。

直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm.水泥电杆杆路的角杆向线路转角点内移100～150mm。

因地形限制而不能内移或装撑木的角杆可不内移。

终端杆竖立后应向拉线侧倾斜100～200mm.（4）杆根装置施工时,监理必须及时检查杆根装置的装设。

水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U"形抱箍固定在距地面400mm处.杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧,相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。

②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。

用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。

上下装置与拉线方向呈“T"形垂直。

架空线路施工规范

架空线路施工常用规范一．架空杆路随工验收内容１．组装电杆：（１）.电杆规格、程式；（２）. 面向；（３）. 组装规格；（４）. 避雷针安装规格;（５）. 特殊杆组装的规格等;2.接杆:(1). 接杆的规格、质量；(2). 结合部位规格、质量等3.立杆：(1). 电杆的位置及洞深;(2). 电杆的垂直度;(3). 角杆的位置;(4). 杆根的装置规格及质量;(5). 杆洞的回土夯实情况;(6). 量杆;4.拉线:(1). 拉线程式;(2). 拉线方位与夹固或缠扎规格;(3). 拉线距高比;(4). 地锚质量(含埋深与制作);(5). 拉桩设置质量;(6). 吊把拉线质量、规格;(7). 地锚出土及位移(含地下部分);(8). 拉线坑回土;5.撑木:(1). 距高比及方法;(2). 撑木规格及质量;(3). 撑木与电杆结合部位规格、质量(4). 电杆是否进根;(5). 撑杆洞的回土6.架设线条:(1). 线条的规格线位;(2). 线条的规格质量;(3). 垂度;(4). 线条的绑扎规格;7.其他:(1). 线路与其他设施的间距(含垂直与水平);(2). 线路与高压线路的间距;(3). 其他保护措施;(4). 其他有碍杆路机械强度的情况;三.架空杆路施工(一). 杆路测量:1.杆路测量(1). 路由选择的基本原则:（6条原则）a.施工图设计;b.路由变更应依据规定或合同条款办理变更手续;c.应逐杆按设计规定的杆距丈量杆位d.确定杆位时，应根据地形、地物的情况，避免妨碍其他建设、妨碍交通；e.定杆位的同时，要核定杆高，并做好详细记录f.保证线路与其他建筑物的垂直和水平净距符合规范要求；（1）杆路与其他设施最小水平净距表名称最小水平净距备注消火栓 1.0m 指消火栓与电杆的距离地下管线0.5—1.0m 包括通信管线火车铁轨地面杆高的1—2倍人行道边石0.5m房屋建筑 2.0m 裸线线条到房屋的水平距离市区树木 1.25m郊区树木 2.0m（2）架空通信线路与其他建筑物的最小垂直净距表名称与杆路平行时与杆路交越时垂直净距备注垂直净距备注市内街道 4.5m 最低缆线到地面 5.5m 最低缆线到地面胡同（里弄） 4.0m 最低缆线到地面 5.0m 最低缆线到地面铁路 3.0m 最低缆线到地面7.0m 最低缆线到地面公路 3.0m 最低缆线到地面 5.5m 最低缆线到地面土路 3.0m 最低缆线到地面 4.5m 最低缆线到地面房屋建筑距脊0.6m距顶1.5m 最低缆线距屋脊或平顶河流 1.0m 最低缆线距最高水位时最高桅杆顶市区树木 1.0m 最低缆线到树枝顶郊区树木 1.0m 最低缆线到树枝顶通信线路0.6m 一方最低缆线与一方最高缆线（3）架空通信线路与其他电气设施交越时的最小垂直净距其他电气设施名称最小垂直净距备注架空电力线路有防雷保护设备架空电力线路无防雷保护设备1KV以下电力线 1.25m 1.25 最高线条到供电线条1-10KV以下电力线 2.0m 4.0m 最高线条到供电线条35-110KV以下电力线 3.0m 5.0m 最高线条到供电线条154—22-KV以下电力线4.0m 6.0m最高线条到供电线条供电线接户线0.6m 带绝缘层霓虹灯及其铁架、电力变压器1.6m有轨电车及无轨电车滑接线通信线路不允许架空交越(2). 杆位标桩、拉线标桩的设置a. 杆位测定后，标桩应设在杆路路由中心，杆洞之外约10厘米处；b.拉线桩应设在拉线的入地点；2.杆距: 市区:35—40米;郊区:45—50米；地形起伏地段的杆距，应与架设的线路成平行线(如下图所示)；杆距误差在2米以内时，施工单位可自行调整，并作好记录，以备修改竣工图。

架空杆路的敷设说明-监理

5.1.3.1架空杆路的敷设（1）杆路建筑要求✓《通信线路工程验收规范》（YD 5121-2010）有关规定。

✓本工程建筑地段划分为轻负荷区，新立电杆应按设计规定的杆距立杆。

一般情况下，市区杆距可为35～40m，郊区杆距可为45～50m。

当杆档为45≤L≤60时，7/2.2的吊线承重必须小于或等于1.46kg/m。

✓选用预应力离心环形钢筋混凝土电杆，杆路基本电杆程式选用7×12、或7×15、8×15等规格的电杆。

所采用的水泥杆规格程式必须符合国家标准要求,见下表：表10.环形钢筋混凝土电杆规格程式表（2）相邻杆档电缆吊线负荷不等或在30条档以上的线路终端杆以前的泄力杆等电杆上，电缆吊线应做假终结。

（3）电缆吊线在终端杆及角深大于15m的角杆上，应做终结。

（4）新立电杆回填土应夯填,每回填土30cm夯填一次，市区如无水泥、砖铺等正规地面，杆根应培土高出原地面10～15cm，效区杆根应培土高出地面10～15cm。

土质松软地段电杆底应加水泥底盘，石质地段挖深浅于规范要求的，电杆根部石砌护墩加固。

角杆角深在5m以上10m以内时使用4.0铁线双股与吊线绑扎，角深在10m以上15m 以内时吊线加辅助装置，电缆吊线在终端杆及角深大于15m的角杆上，应做终结；吊线坡度变更超过杆距的5％小于10％的时候,杆上吊线应做仰俯吊线辅助装置。

架空线路的拉线，应按下列规定选用：线路偏转角大于60°时，应设顶头拉线。

架空长杆档应设顶头拉线。

顶头拉线采用比吊线的规格大一级的钢绞线。

电杆洞深应符合下表，洞深偏差应小于±50mm。

表11.电杆洞深表拉线地锚的坑深应符合下表，偏差应小于50mm。

表12.拉线地锚坑深度表靠近高压电力设施及热闹市区的拉线，应根据设计规定加装绝缘子。

绝缘子朝上的拉线上部长度应适量，但绝缘子距路面的垂直距离应在2m以上。

人行道上及公路边的拉线宜以荧光警示棒保护。

架空杆路的施工作业

3.3杆路常见知识及立杆一、杆路常用知识架空光缆线路的杆路设备主要包括：电杆、帮桩、护杆桩、水围桩、横木、卡盘、底盘、护杆铁板、上杆钉、拉线、拉线盘、拉线抱箍、高拉桩、避雷线等。

1、常用的电杆种类和对电杆的要求目前光缆线路上常用的电杆有木杆和水泥杆两种。

电杆是光缆的主要支持物。

电杆承受着垂直方向、顺线方向和侧面方向上的负载。

一旦电杆断倒，有可能使通信阻断，且不易修复。

因此，对电杆的第一个要求是：应具有足够的机械强度。

架设一条线路需用大量电杆，在山区，平均每公里需20根左右，在整个线路器材投资中，电杆所占的比重最大。

因此，对电杆的第二个要求是：应具有较长的使用年限。

就机械强度而言，木杆的抗弯强度极限为500－600Kg/cm²；水泥杆的强度主要依赖于钢筋的机械强度，9m以下电杆的容许弯矩在1200－2000Kg·m之间，依电杆长度、稍径大小、力臂和支点高度而定。

就使用年限而言，木杆最容易受到腐蚀，使用年限较短，一般使用寿命是5－10年，经过良好防腐处理的木杆使用寿命可达20年左右。

水泥电杆的使用寿命在30年左右。

木杆具有重量轻、运输方便、绝缘性能好等优点，其缺点是易于腐朽，自然寿命短，维护工作量大，维护费用高。

水泥杆具有使用寿命长的优点，采用水泥杆可以减轻维护工作量。

2、预应力水泥电杆和非预应力水泥电杆的比较水泥电杆是用钢筋和混凝土两种材料构成的部件。

混凝土和钢筋是两种性质不同的材料，混凝土的抗压能力好，抗拉强度却很低，而钢筋有很好的抗拉强度。

因此，水泥杆受的压力由混凝土承受，而拉力主要有钢筋承受。

在制造水泥电杆时，按钢筋是否预先受力，可分为预应力水泥电杆和非预应力水泥电杆（普通水泥电杆）。

非预应力水泥电杆用振动法或离心法制成。

在制造过程中，钢筋预先不张拉，因而混凝土的抗拉能力很差。

当钢筋承受的应力远小于它的容许应力时，电杆的受拉区即出现裂缝，使大气中的水汽侵入电杆，电杆内的钢筋受到锈蚀，降低电杆强度，缩短使用寿命。

架空杆路施工规范

架空杆路施工规范Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199982 杆路工程立杆2.1.1 电杆洞深应符合表的规定，洞深偏差为±50mm。

注：1．本表适用于中、轻负荷区通信线路。

重负荷区的杆洞深度应按本表规定值另加100～200mm。

2．12m以上的特种电杆的洞深应按设计文件规定实施。

2.1.2 按设计规定的杆距立杆。

一般情况下，市区杆距为35～40m，郊区杆距为45～50m。

2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。

电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。

2．角杆应在线路转角点内移。

水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。

因地形限制或装撑木的角杆可不内移。

3．终端杆应向拉线侧倾斜100～200mm。

接杆2.2.1 应按设计规定的长度、方式、方法进行电杆接长。

2.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。

2.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。

2.2.5图2.2.5杆根装置2.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。

卡盘、抱箍型号、规格见附录B。

木杆杆根装置应用横木，以４.0mm钢线缠绕固定。

2．杆距长度不等时应装在长杆档侧。

2.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。

架空线路的立杆施工工艺标准正式版

架空线路的立杆施工工艺标准正式版文档资料可直接使用，可编辑，欢迎下载SGBZ-0635 架空线路的立杆施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于10kV及以下架空配电线路物安装立杆工程。

2、施工准备2.1材料要求：采用器材、材料应符合国家现行技术标准的规定，并应有产品材质合格证件。

钢筋混凝土电杆：.1表面光洁平整，壁厚均匀，无露筋、跑浆等现象。

.2放置地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过0.1mm；预应力混凝土电杆应无纵、横向裂缝。

.3杆身弯曲不应超过杆长的1/1000。

预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。

针式绝缘子：.1瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。

.2瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。

.3高压绝缘子的交流耐压试验结果必须符合施工规范规定。

横担、M型抱铁、U型抱箍、拉线及中导线抱箍、杆顶支座抱箍、拉板、连板等。

.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。

.2热镀锌，且镀锌良好，无锌皮剥落，锈蚀现象。

螺栓：.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。

.2金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好、弹力合适、厚度符合规定。

其它材料：木标桩、白灰粉、小线、水泥、砂子等。

2.2主要机具：铁锹、铁镐、铁镩、夯、铁锤、手锤、撬棍、钢丝绳、吊索大绳、活扳手、斧子、抹子、卡环、卡扣、脚扣、安全带、叉木等。

支架、扛棒、滑板、线坠、经纬仪、水平仪、花杆、塔尺、皮尺、墨头、信号旗、口哨、手推车等。

机械组立电杆时，应有汽车吊；人力组立电杆时，应有绞磨或卷扬机、人字抱杆、地锚钎子、滑轮、钢丝绳等。

2.3作业条件：熟悉施工图（并已掌握地下管道、电缆等设施的情况），将图纸标定杆位周围的障碍物全部清除干净。
