如何对数控切割机的导轨进行调整

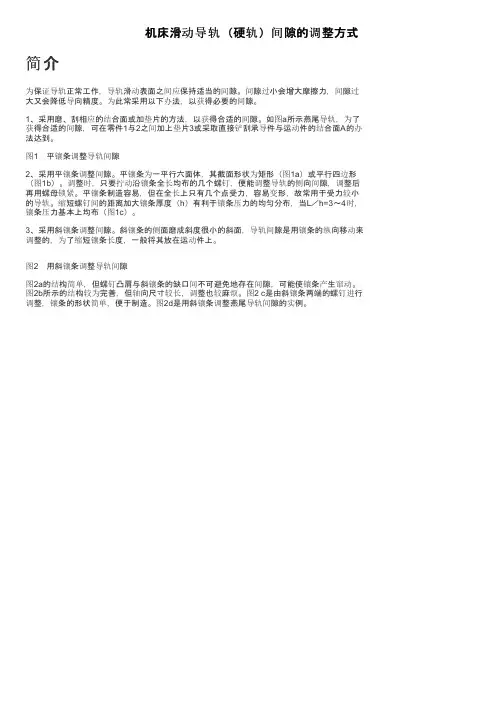

机床滑动导轨（硬轨）间隙的调整方式
机床滑动导轨（硬轨）间隙的调整方式简介
为保证导轨正常工作，导轨滑动表面之间应保持适当的间隙。
间隙过小会增大摩擦力，间隙过大又会降低导向精度。
为此常采用以下办法，以获得必要的间隙。
1、采用磨、刮相应的结合面或加垫片的方法，以获得合适的间隙。
如图a所示燕尾导轨，为了获得合适的间隙，可在零件1与2之间加上垫片3或采取直接铲刮承导件与运动件的结合面A的办法达到。
图1 平镶条调整导轨间隙
2、采用平镶条调整间隙。
平镶条为一平行六面体，其截面形状为矩形（图1a）或平行四边形（图1b）。
调整时，只要拧动沿镶条全长均布的几个螺钉，便能调整导轨的侧向间隙，调整后再用螺母锁紧。
平镶条制造容易，但在全长上只有几个点受力，容易变形，故常用于受力较小的导轨。
缩短螺钉间的距离加大镶条厚度（h）有利于镶条压力的均匀分布，当L／h=3～4时，镶条压力基本上均布（图1c）。
3、采用斜镶条调整间隙。
斜镶条的侧面磨成斜度很小的斜面，导轨间隙是用镶条的纵向移动来调整的，为了缩短镶条长度，一般将其放在运动件上。
图2 用斜镶条调整导轨间隙
图2a的结构简单，但螺钉凸肩与斜镶条的缺口间不可避免地存在间隙，可能使镶条产生窜动。
图2b所示的结构较为完善，但轴向尺寸较长，调整也较麻烦。
图2 c是由斜镶条两端的螺钉进行调整，镶条的形状简单，便于制造。
图2d是用斜镶条调整燕尾导轨间隙的实例。
第九章机床导轨的修理与调整
第九章机床导轨的修理与调整机床导轨的修理与调整是确保机床精度和性能的重要环节。
机床导轨在长期使用过程中，由于磨损和摩擦力的影响，导轨可能会出现磨损、偏移、松动等问题，导致机床加工精度下降。
因此，及时对机床导轨进行修理和调整是非常必要的。
机床导轨的修理与调整主要包括以下几个方面：1.清洁与润滑：首先要对导轨进行清洁工作，将积尘、油污等杂质清除干净。
然后对导轨进行润滑，使用适当的润滑油或润滑脂进行润滑，以减小摩擦力，保护导轨的表面，延长导轨的使用寿命。
2.磨损修复：导轨的长期使用会导致磨损，严重时可能会导致导轨表面出现磨擦斑块或凹坑，影响机床的加工精度和表面质量。
对于磨损较轻的情况，可以使用专门的磨料进行修复，如砂轮磨削或研磨机械进行修复。
对于磨损较重的情况，可能需要更换整个导轨。
3.调整导轨的平行度和垂直度：导轨的平行度和垂直度是保证机床加工精度的重要参数。
在使用过程中，由于各种因素的影响，导轨可能会发生偏移或变形，导致平行度和垂直度失调。
因此，需要对导轨进行定期检查和调整，使用专门的测量工具检测导轨的平行度和垂直度，然后通过调整导轨的固定螺栓或垫片等方法来修正。
4.调整导轨的间隙：导轨的间隙是指导轨滑块与导轨之间的间隙，间隙过大或过小都会影响导轨的运动精度和稳定性。
在调整导轨的间隙时，需要根据具体机床的要求和导轨的材质、结构等因素进行调整。
一般情况下，可以通过调整导轨的螺栓或添加垫片等方式来调整导轨的间隙。
5.检查导轨的松动和变形：长期使用和振动会使得导轨的螺栓松动，导致导轨的变形和偏移。
因此，定期检查导轨的固定螺栓是否松动，如发现松动及时紧固，以保证导轨的稳定性。
除了以上几个方面的修理和调整工作外，还需要定期检查和维护机床导轨的工作环境。
例如，保持机床周围的清洁，避免尘土和水分的侵入；保持适当的温湿度，避免导轨因环境变化引起的膨胀和收缩；避免附近的振动和冲击，避免对导轨造成损坏等。
总之，机床导轨的修理与调整是确保机床正常运行和保持加工精度的重要环节，它直接影响到机床的加工质量和效率。
导轨校正施工方案
导轨校正施工方案1. 引言本文档提供了一种导轨校正的施工方案。
导轨校正是一项重要的施工工作，它能保证导轨的水平、垂直和水平度等参数达到规定标准，从而保证设备的正常运行和工作效率。
本文档将介绍导轨校正的步骤、所需材料和工具，并提供了相关注意事项和施工注意事项。
2. 步骤2.1 确定校正类型在开始导轨校正之前，需要先确定校正的类型。
常见的导轨校正类型包括水平校正、垂直校正和水平度校正等。
根据不同的类型，选择相应的校正方法和工具。
2.2 准备工作在进行导轨校正之前，需要做一些准备工作。
包括清理导轨、检查导轨是否存在损坏或磨损、确认所需材料和工具是否齐全等。
确保施工环境安全，避免任何施工隐患。
2.3 校正步骤根据确定的校正类型，进行相应的校正步骤。
以下是一些常见的校正步骤：2.3.1 水平校正•使用水平仪检测导轨的水平度。
•根据检测结果，调整导轨上的调平螺栓，使其处于水平状态。
•反复进行检测和调整，直到导轨的水平度满足要求。
2.3.2 垂直校正•使用垂直仪检测导轨的垂直度。
•根据检测结果，调整导轨上的调垂螺栓，使其处于垂直状态。
•反复进行检测和调整，直到导轨的垂直度满足要求。
2.3.3 水平度校正•使用水平仪检测导轨的水平度。
•根据检测结果，在导轨的下方加入补偿垫片，使导轨达到水平状态。
•反复进行检测和调整，直到导轨的水平度满足要求。
3. 所需材料和工具进行导轨校正所需的材料和工具如下：•水平仪：用于检测导轨的水平度。
•垂直仪：用于检测导轨的垂直度。
•螺栓扳手：用于调整导轨上的调平螺栓和调垂螺栓。
•垫片：用于校正导轨的水平度。
•清洁剂和清洁布：用于清理导轨。
4. 注意事项在进行导轨校正之前，请注意以下事项：•施工前，请确认设备停止运行，并断开供电。
•在进行校正工作时，请戴上防护手套和安全帽，确保施工安全。
•校正过程中，应仔细操作，避免对导轨或设备造成损坏。
5. 施工注意事项在进行导轨校正工作时，请注意以下事项：•校正过程中应细心观察和测量导轨的状态，并根据实际情况进行调整。

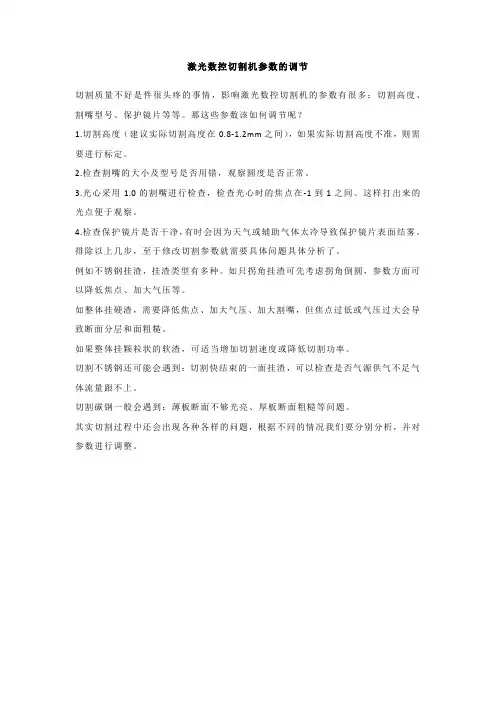

激光数控切割机参数的调节
激光数控切割机参数的调节
切割质量不好是件很头疼的事情，影响激光数控切割机的参数有很多：切割高度、割嘴型号、保护镜片等等。
那这些参数该如何调节呢？
1.切割高度（建议实际切割高度在0.8-1.2mm之间），如果实际切割高度不准，则需要进行标定。
2.检查割嘴的大小及型号是否用错，观察圆度是否正常。
3.光心采用1.0的割嘴进行检查，检查光心时的焦点在-1到1之间。
这样打出来的光点便于观察。
4.检查保护镜片是否干净，有时会因为天气或辅助气体太冷导致保护镜片表面结雾。
排除以上几步，至于修改切割参数就需要具体问题具体分析了。
例如不锈钢挂渣，挂渣类型有多种。
如只拐角挂渣可先考虑拐角倒圆，参数方面可以降低焦点、加大气压等。
如整体挂硬渣，需要降低焦点、加大气压、加大割嘴，但焦点过低或气压过大会导致断面分层和面粗糙。
如果整体挂颗粒状的软渣，可适当增加切割速度或降低切割功率。
切割不锈钢还可能会遇到：切割快结束的一面挂渣，可以检查是否气源供气不足气体流量跟不上。
切割碳钢一般会遇到：薄板断面不够光亮、厚板断面粗糙等问题。
其实切割过程中还会出现各种各样的问题，根据不同的情况我们要分别分析，并对参数进行调整。
数控切割机的导轨调整方法
3.用精度为1/10000mm经纬仪测量主导轨与副导轨两端的平面度，并用导轨上调高螺栓调节，使两端主副导轨的平面度保持在0.5mm以内。
4.用压板压紧端头主副导轨各一根，以此作为调节导轨横、纵向水平度、主副导轨平面度、主副导轨间距的基础，导轨的直线度以钢丝与导轨侧面的标准距离为基准。
5.用调销和塞尺逐一调整每根主导轨两端面与标准钢丝的距离，调至标准距离。
6.用气泡水平仪来调节导轨的横向和纵向水平度，从导轨的一端向另一端逐步校准，然后量两根导轨的接头处，确保其处于水平状态。
7.主副导轨校准合格后，应小心地紧上导轨间连接螺栓，并用压板压紧导轨，同时应仔细检查导轨各部不得移动和变形，导轨接头处水平面和侧面应保持平滑。
如何调整0mm的标准钢丝，并调节导轨两垫板上的调整螺钉，使导轨两端侧面与标准钢丝的距离为一定值，并以此距离作为标准距离。
2.用20N拉力，拉伸精度为1/2000mm钢卷尺测量两端主副导轨之间的距离应为机床的跨距，否则应用整钢丝对导轨加以调整，同时调整钢丝保证标准距离不变。

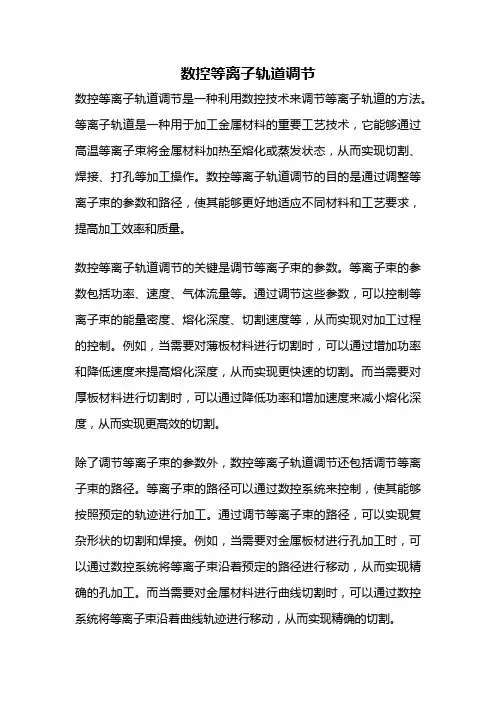

数控等离子轨道调节
数控等离子轨道调节数控等离子轨道调节是一种利用数控技术来调节等离子轨道的方法。
等离子轨道是一种用于加工金属材料的重要工艺技术，它能够通过高温等离子束将金属材料加热至熔化或蒸发状态，从而实现切割、焊接、打孔等加工操作。
数控等离子轨道调节的目的是通过调整等离子束的参数和路径，使其能够更好地适应不同材料和工艺要求，提高加工效率和质量。
数控等离子轨道调节的关键是调节等离子束的参数。
等离子束的参数包括功率、速度、气体流量等。
通过调节这些参数，可以控制等离子束的能量密度、熔化深度、切割速度等，从而实现对加工过程的控制。
例如，当需要对薄板材料进行切割时，可以通过增加功率和降低速度来提高熔化深度，从而实现更快速的切割。
而当需要对厚板材料进行切割时，可以通过降低功率和增加速度来减小熔化深度，从而实现更高效的切割。
除了调节等离子束的参数外，数控等离子轨道调节还包括调节等离子束的路径。
等离子束的路径可以通过数控系统来控制，使其能够按照预定的轨迹进行加工。
通过调节等离子束的路径，可以实现复杂形状的切割和焊接。
例如，当需要对金属板材进行孔加工时，可以通过数控系统将等离子束沿着预定的路径进行移动，从而实现精确的孔加工。
而当需要对金属材料进行曲线切割时，可以通过数控系统将等离子束沿着曲线轨迹进行移动，从而实现精确的切割。
数控等离子轨道调节的优点是能够提高加工效率和质量。
由于等离子轨道具有高能量密度、高加工速度和高精度的特点，因此能够实现快速、精确的加工。
通过数控等离子轨道调节，可以根据不同的加工要求来调节等离子束的参数和路径，从而实现对加工过程的精确控制，提高加工效率和质量。
数控等离子轨道调节是一种利用数控技术来调节等离子轨道的方法。
通过调节等离子束的参数和路径，可以实现对加工过程的精确控制，提高加工效率和质量。
数控等离子轨道调节具有重要的应用价值，将在金属加工领域发挥越来越重要的作用。
导轨精度调整方法
导轨精度调整方法
1. 嘿呀，你知道吗，导轨精度调整的一个方法就是先清洁导轨呀！就好比你要去参加重要活动，第一步不得把自己收拾干净呀！比如机器导轨上有灰尘啥的，可不得好好擦干净呀！这样才能更好地进行下一步呀。
2. 还有哦，检查导轨的平整度可太重要啦！这就像走在平路上和坑洼路上的差别呀！你想想，要是导轨不平整，那能运行好吗？比如说你发现有个地方凸起或凹陷了，就得想办法弄平它呀！
3. 别忘了调整导轨的松紧度哦！这就如同系鞋带，不能太松也不能太紧呀。
要是松了，那机器运行岂不是晃来晃去的，但要是太紧了，又会费劲呀！就像有时候你衣服穿太紧了也不舒服呀，对吧！
4. 给导轨做好润滑呀，这多关键呀！就好像给你的关节上点润滑油，活动起来更顺畅呀！例如定期给导轨加点合适的润滑油，那它工作起来就更溜啦！
5. 注意导轨的安装位置呀，一定要准确无误哟！这可比你放东西得放在合适的地方重要多了呀！好比书架上的书放错位置了看着都别扭呢，导轨位置错了那可不行呀！
6. 有时候还得调整导轨的垂直度呢，这可不能马虎呀！就好像你站得笔直和歪歪扭扭能一样吗？比如发现导轨有点歪了，赶紧纠正过来呀！
7. 要对导轨进行周期性的检查呀，这可不能偷懒哦！这就好像你定期去检查身体一样重要呀！你想呀，如果不定期检查，出了问题都不知道呢，那可糟糕啦！
8. 导轨精度调整真的很重要呀，每一个环节都不能忽视呀！只有把这些都做好了，机器才能稳定高效地运行呀，这不是明摆着的道理嘛！。
导轨调整方案
5.形成闭环管理，持续改进，确保长期效果。
六、监督与支持
1.强化过程监督，确保方案实施的质量和进度；
2.建立反馈机制，及时收集操作人员的意见和建议；
3.提供必要的资源支持，包括技术、人员和设备；
4.定期对操作人员进行培训，提升其对导轨维护的知识和技能。
七、结论
导轨调整方案
第1篇
导轨调整方案
一、方案背景
随着工业生产自动化程度的不断提高，导轨系统在各类自动化设备中的应用日益广泛。为确保设备运行稳定性及生产效率，导轨的调整与优化显得尤为重要。本方案旨在针对现有导轨系统存在的问题，提出合法合规的调整措施，以改善导轨性能，提高设备运行质量。
二、现状分析
1.导轨系统磨损严重，导致设备运行不稳定；
1.成立专门的导轨调整小组，负责方案的实施与监督；
2.制定详细的实施计划，明确各阶段任务及责任人；
3.定期对方案实施情况进行检查，发现问题及时整改；
4.对实施效果进行评估，持续优化方案。
六、总结
本方案针对现有导轨系统存在的问题，提出了合法合规的调整措施。通过实施本方案，将有效提高导轨性能，降低设备故障率，为我国工业生产自动化水平的提升奠定基础。同时，本方案的实施需严格遵循相关法律法规，确保调整过程的合规性。在实施过程中，要注重人性化管理，提高员工操作技能，确保方案顺利实施。
4.安装标准化
-严格按照设备制造商提供的安装规范进行操作；
-对安装人员进行专业培训，确保安装质量；
-使用专用工具和设备，保证导轨安装的准确性；
-安装完成后进行功能测试，确保导轨性能满足要求。
五、实施步骤
1.成立专项小组，负责导轨调整方案的执行；
导轨调整方案
导轨调整方案导轨调整是机械设备运行中的关键环节，它能确保设备的准确工作和寿命的延长。
本文将讨论导轨调整的目的、方法和注意事项，以便为相关从业人员提供指导和帮助。
一、导轨调整的目的导轨调整的主要目的是确保设备的正常运行，并提高其性能、精度和寿命。
通过导轨调整，可以解决设备在使用中出现的偏差、松动和磨损等问题，从而保持设备的稳定性和准确性。
通过正确的导轨调整，可以避免设备因长时间使用而导致的故障和损坏，提高设备的可靠性和工作效率。
二、导轨调整的方法1. 清洁导轨：在进行导轨调整之前，首先应清洁导轨表面，去除积尘和油污，以确保导轨表面的平整度和光滑度。
工作人员应使用适当的工具和清洁剂，注意避免对导轨表面造成刮擦和损伤。
2. 调整导轨高度：根据实际需要，调整导轨的高度，以确保设备在运行过程中能够顺利通过和移动。
导轨的高度调整要准确，避免过低或过高造成设备的不稳定。
3. 检查导轨间隙：导轨的间隙调整对于设备的稳定性和精度非常重要。
通过适当调整导轨的间隙，可以避免设备在工作过程中出现松动和振动现象。
工作人员应注意导轨间隙的均匀性和适当性，避免过紧或过松造成不必要的摩擦和磨损。
4. 润滑导轨：导轨表面的润滑油脂是确保设备正常运行和延长导轨寿命的重要因素。
在导轨调整过程中，工作人员应定期检查和更换导轨的润滑剂，确保其充分润滑和保护作用。
三、导轨调整的注意事项1. 定期检查：导轨调整不是一次性的工作，而是需要定期检查和维护。
工作人员应制定合理的检查计划，并按照计划进行导轨的检查和调整。
定期检查可以及时发现和解决导轨问题，从而避免设备的故障和损坏。
2. 注意安全：在进行导轨调整时，工作人员应注意安全，佩戴适当的防护用具，避免因操作不当而造成意外伤害。
如果需要使用工具和设备，应选择合适的工具和设备，并按照操作规范进行使用。
3. 学习和培训：对于从事导轨调整工作的人员来说，持续学习和培训是必不可少的。
他们应了解最新的导轨调整技术和方法，提高自身的专业水平和技能。
导轨调整方案
导轨调整方案导轨是一种用于支撑和引导机械设备移动的重要部件。
在机械制造中，导轨的调整和正确安装是确保设备运行平稳和准确性的关键因素之一。
本文将介绍导轨调整的基本原则和步骤，以帮助读者正确进行导轨调整。
一、导轨调整的基本原则导轨调整的基本原则是保证导轨的平行度和垂直度。
即导轨之间应保持平行，导轨与工作台面应保持垂直。
只有在保证这两个基本原则的前提下，导轨才能正常工作，确保机械设备的精度和稳定性。
二、导轨调整步骤1. 准备工作在进行导轨调整之前，需要做一些准备工作。
首先，检查导轨的安装是否牢固，确保没有松动的螺丝或损坏的零件。
然后，准备一些工具，如调整螺母、调整螺栓、千分尺等，以便进行调整。
2. 调整导轨的平行度导轨之间的平行度是导轨调整的重点之一。
调整导轨的平行度时，可以使用千分尺来进行测量。
首先，在工作台上放置一个平整的测量基准物，如平板或平直的金属棒。
然后，用千分尺测量第一个导轨与基准物之间的距离，并记录下来。
接下来，移动到第二个导轨位置，测量与基准物之间的距离，并记录下来。
如果两个导轨之间的距离不一致，可以使用调整螺栓或调整螺母来调整导轨的位置，直到两个导轨之间的距离一致。
3. 调整导轨的垂直度导轨与工作台面之间的垂直度也是导轨调整的重要部分。
调整导轨的垂直度时，可以使用水平仪或测量平板来进行测量。
首先，将水平仪或测量平板放置在工作台面上，确保其水平。
然后，将水平仪或测量平板分别放置在两个导轨上，并记录下水平仪或测量平板与工作台面之间的角度。
如果两个导轨的角度不一致，可以使用调整螺栓或调整螺母来调整导轨的位置，直到两个导轨的角度一致。
4. 完善调整调整导轨后，需要再次进行测量，以确认导轨的平行度和垂直度是否达到要求。
如果还有不符合要求的地方，可以继续调整，直到满足要求为止。
三、导轨调整的注意事项1. 在调整导轨时，要小心操作，避免过度调整导致导轨损坏或失去原有的精度。
2. 在进行导轨调整时，要确保调整过程中不会对其他部件造成影响或损坏。
导轨间隙的调整方法
导轨间隙的调整方法导轨间隙是指在机械设备的滑动部件中，导轨与滑块（或滚轮）之间的间隙。
如果导轨间隙过大或不均匀，会影响设备的精度和稳定性。
因此，正确的调整导轨间隙对于提高机械设备的性能至关重要。
下面是一些常见的导轨间隙调整方法。
1. 清洁导轨：首先，清洁导轨表面以去除污垢和油污。
可以使用清洁溶剂和软布擦拭导轨，确保导轨表面没有残留物。
2. 调整滚动车压力：当使用滚动车或滚轮作为导轨时，调整滚轮与导轨之间的接触压力可以改变导轨间隙。
适当增加或减少接触压力，可以使导轨间隙减小或增大。
3. 调整滑块的拖动方式：在使用滑块导轨时，滑块的拖动方式也会影响导轨间隙。
通常有滑行、滚动和滑跳等方式。
优化滑块的设计和调整滑块的拖动方式，可以减小导轨间隙。
4. 使用间隙补偿装置：对于一些较为精密的机械设备，可以设计和安装间隙补偿装置来减小或消除导轨间隙。
间隙补偿装置可以通过调整和补偿导轨的尺寸变化，来保持导轨与滑块的间隙在合适的范围内。
5. 检查导轨直线度：导轨的直线度对于导轨间隙的调整也至关重要。
通过使用尺子或激光仪等测量工具，检查导轨的直线度。
如果导轨不直，则需要进行调整或修复。
6. 调整导轨安装方式：导轨的安装方式也会影响导轨间隙的调整。
如果导轨安装不稳定或不平衡，会导致间隙不均匀。
正确地安装导轨，确保导轨处于水平和垂直位置，可以减小间隙。
7. 使用导轨润滑剂：适当使用导轨润滑剂可以改善滑动部件的运行效果，并减小导轨间隙。
润滑剂可以减少摩擦和磨损，并增加导轨与滑块之间的接触面积，从而改善导轨间隙。
8. 定期检查和维护：定期检查导轨间隙，确保其处于适当的范围内。
如果发现间隙过大或不均匀，及时进行调整和维护。
同时，定期清洁和润滑导轨，可以延长导轨的使用寿命，并减小导轨间隙。
总之，导轨间隙的调整方法包括清洁导轨、调整滚动车压力、调整滑块的拖动方式、使用间隙补偿装置、检查导轨直线度、调整导轨安装方式、使用导轨润滑剂以及定期检查和维护等。
数控机床直线滚动导轨副的装配与调试
数控机床直线滚动导轨副的装配与调试
一、直线滚动导轨副的装配与调试步骤
(1)主导轨副固定安装在底座平板上；
(2)与底座平板侧面的平行度的调试；
(3)紧固主导轨副安装螺钉；
(4)副导轨副固定安装在底座平板上；
(5)两根导轨副之间平行度与等高的调试；
(6)紧固副导轨副安装螺钉。
二、调试留意点
(1)直线滚动导轨副要轻拿轻放，避开磕碰以免影响导轨副的直线精度允许将滑块拆离导轨或超过行程又推回去；
(2)先安装调试主导轨副，后安装调试副导轨副；
(3)直线滚动导轨副安装在底座乎板上时，应首先在导轨副两端各预紧一个紧固螺钉，其余螺钉先不要安装，调试合格后再依次从一端向另一端紧固安装螺钉；
(4)要正确使用量具——游标卡尺、深度游标卡尺和杠杆百分表，特殊是杠杆百分表，以减小读数误差。
装配调试在直线波动导轨副的装配与调试过程小，能进一步了解把握设备调试的方法、技巧及留意点，培育严谨的作风。
总结阅历，把装配调试过程中遇到的问题、解决的方法记录下来。
调整轨距的操作方法
调整轨距的操作方法
调整轨距的操作方法如下：
1. 确定目标轨距：首先，你需要确定你想要调整的目标轨距。
如果你是在进行机械设备的调整，你可以参考相关的操作手册或者咨询专业人士，以确定适合你设备的最佳轨距。
2. 准备工具：你可能需要一些特殊的工具来进行轨距的调整。
例如，螺钉扳手、扳手、调节套筒、千分尺或量角器等。
3. 安全措施：在进行调整之前，请确保机器或设备已经关闭，并断开电源。
如果需要，使用防护手套和眼镜等个人防护装备。
4. 松开轨距调节螺栓：根据需要调整的轨距位置，将相关的轨距调节螺栓进行松开。
注意不要弄丢或损坏任何螺栓和螺母。
5. 调整轨距：使用相应工具，小心地调整轨距。
根据设备的要求，轻轻地旋转螺栓或使用调节套筒等工具，直到达到目标轨距位置。
6. 固定轨距调节螺栓：一旦达到了目标轨距位置，紧固轨距调节螺栓，确保螺栓牢固地固定在位置上。
确保螺栓和螺母使用正确的扭矩。
7. 测试轨距调整效果：重新启动机器或设备，并进行测试以确保轨距调整是否成功。
根据具体情况，可能需要进行一些额外的调整或校准。
需要注意的是，调整轨距属于机械或设备调整的高级操作，如果你不熟悉相关知识或没有经验，建议寻求专业人士的帮助或咨询。
导轨间隙调整方法
导轨间隙调整方法
导轨间隙调整方法有以下几种常见的方式：
1. 手动调整：使用手动工具如螺丝刀等，通过旋转调节螺丝来调整导轨间隙的大小。
这种方法需要根据实际情况逐步调整，可能需要多次尝试才能达到理想的效果。
2. 液压调整：使用液压系统对导轨进行调整。
这种方法可以根据需要精确地改变导轨间隙的大小，并且可以实现自动调整，提高了调整的效率。
3. 机械调整：使用专门的机械装置来调整导轨间隙。
这种方法适用于一些特殊需求，比如对导轨间隙的调整需要非常精确或者需要大量的调整工作。
无论使用哪种方法进行调整，都需要注意以下几点：
1. 调整前需要先将导轨固定好，以免在调整过程中导轨位置变化导致调整无效。
2. 调整导轨间隙时要注意保持导轨的水平和垂直度，以免影响导轨的运行精度。
3. 调整过程中要仔细观察导轨的运动轨迹和滑动状况，以确保调整后的导轨间隙能够满足要求。
4. 调整完成后要进行测试，验证导轨的运行情况是否符合要求。
如果需要，可以进行进一步的微调。
浅谈数控机床组合式长导轨的调整方法
实用科技摘要：由于数控机床的快速发展，我们对于数控机床的要求也越来越高。
快速，高精度，超大型、超重型的数控机床也不断的问世。
但由于受加工母机、铸造、安装调试及运输等方面条件的限制，我们采取的调整方法也为数控机床的发展带来一些新的问题，本文结合实践，探讨了这些问题的关键所在，并详细的阐述了数控机床组合式长导轨的调整方法。
关键词：数控机床问题调整1传统调整方法运用于数控机床存在的问题及原因对于数控机床的调整方法，通常我们是把重型长行程的数控机床如落地式镗铣床，重型龙门刨床等机床的导轨，以分段组合的方式进行设计、加工及装配的。
采用上述这样方法虽然解决了铸造、机加、装配上的问题，但同时也随之而带来了一些新问题。
例如：机加方面要求保证多节床身导轨宽窄、薄厚的一致性问题，装备方面要保证多节床身连接后直线度最小化的问题等等。
这一系列新问题的出现要求我们要有一些新的行之有效方法去解决。
针对上述问题，我们厂在装配过程中不断地实践和总结，掌握了一些比较好的调试方法。
例如我厂生产的TK6920/L80型落地式镗铣床，其床身采用静压导轨技术，其床身总长度约为12米长，一般分成由3段床身（其中两节约为5000mm，一节约为2000mm）2个解封拼接而成。
而对于他的拼接工艺来说是比较麻烦，其直线度的调整也是比较困难的，通常是对于单节床身来说是符合图纸设计要求，但是连接后其直线度变化很大。
经我们仔细分析研究，认为造成这种问题其主要原因就是：由于床身的导轨端面与导轨的垂直度误差影响了床身整体的直线度。
那怎么样测量和控制到什么程度的修刮量才能是最为合理呢？才能保证整体的直线性呢？怎样才能把多节床身调整到最佳状态呢？下面我将我们在装配过程中一点的心得和体会与大家分享。
2多节床身的调整方法第一步：床身的联接：按装配图把床身的装配顺序搞清楚，处理两节床身的对接端面，用500X500的平板合研刮研床身端面，去除高点和赢点尽量保证床身端面与导轨的垂直度在0.03/1000以内。
导轨调整方案
导轨调整方案引言导轨是一种常见的机械装置，用于支撑和引导移动部件的运动。
在实际应用中，由于各种原因，导轨可能需要进行调整，以确保良好的运动性能和系统精度。
本文将介绍一种导轨调整方案，旨在提供一种简单有效的方法，以满足导轨调整的需求。
背景在机械系统中，导轨起着至关重要的作用。
如果导轨调整不当，可能会导致摩擦、振动和偏差等问题，降低系统的性能和精度。
因此，导轨调整是维护和改进机械系统性能的重要环节。
导轨调整方法确定调整方向在进行导轨调整之前，首先需要确定调整的方向。
根据实际情况，可以分为以下几种常见的调整方向：1.横向调整：即左右调整，用于调整导轨在水平方向上的位置。
2.纵向调整：即前后调整，用于调整导轨在垂直方向上的位置。
3.倾斜调整：即角度调整，用于调整导轨的倾斜角度。
根据实际需求，确定需要进行的调整方向，以便后续进行具体的导轨调整操作。
调整工具准备进行导轨调整需要准备一些常见的工具，以便进行具体的调整操作。
根据实际情况，常见的导轨调整工具包括：•螺丝刀：用于拧紧和松开螺丝，以调整导轨位置。
•扳手：用于拧紧和松开螺母，以固定导轨和基座。
•垫片：用于填充导轨和底座之间的间隙，以调整导轨位置。
根据具体的导轨类型和调整需求，准备相应的工具，以便进行导轨调整操作。
导轨调整步骤具体的导轨调整步骤可以根据实际情况进行调整，以下为一种常见的导轨调整步骤：1.通过螺丝刀或扳手松开导轨固定螺丝和螺母。
2.调整导轨位置，根据需要进行横向、纵向或倾斜调整。
3.使用垫片填充导轨和底座之间的间隙，以调整导轨位置。
4.逐步拧紧导轨固定螺丝和螺母，确保导轨固定稳定。
5.进行导轨的运动测试，确保调整后的导轨具备良好的运动性能和系统精度。
6.根据实际情况，进行必要的调整和优化，以进一步提升导轨性能。
导轨调整注意事项在进行导轨调整过程中，需要注意以下几点：1.小心操作：在调整过程中，小心操作以避免对导轨和其他部件造成损坏。
2.逐步调整：对导轨进行逐步调整，以便及时发现并纠正问题。
数控机床导轨（硬轨）的塞铁斜楔调整结构
数控机床导轨（硬轨）的塞铁斜楔调整结构
简介
数控铣床的斜楔为轨道配合的重要零件，其作用消除配合间隙，保证机床精度，故需要通过斜楔来进行调整，但由于斜楔的一端会因安装空间不足时，导致无法两端调整斜楔，影响了加工精度。
斜楔安装空间大，数控铣床加工精度高且能够两端调整斜楔的数控铣床的斜楔调整装置。
数控机床导轨（硬轨）的塞铁斜楔调整结构
鞍座 2，鞍座 2 上安装有工作台 1，工作台 1 的底部固定安装有滑配板 3，在工作台 1 的滑配板 3 与工作台 1 之间安装有斜楔 4，一斜楔调整块 5 的下部通过紧固螺钉 6 与工作台 1 滑配板 3 的上部连接，斜楔调整块 5 的上部通过紧固螺钉 6 与所述斜楔 4 连接，在斜楔调整块 5 的右侧还设有顶紧斜楔 4 纵截面的紧定螺钉 7。
还可以是紧固螺钉6 为内六角圆柱头紧固螺钉。
通过在鞍座2上安装有工作台1，工作台1的底部固定安装有滑配板 3，在工作台 1 的滑配板 3 与工作台 1 之间安装有斜楔 4，一斜楔调整块 5 的下部通过紧固螺钉 6 与工作台 1 滑配板 3 的上部连接，
斜楔调整块 5 的上部通过紧固螺钉 6 与斜楔 4 连接，在斜楔调整块 5 的右侧还设有顶紧斜楔 4 纵截面的紧定螺钉 7 ；使用时，由于调整斜楔调整块 5 的上部通过紧固螺钉 6 与斜楔 4 连接，可以拉住斜楔4，再通过斜楔调整块 5 的下部通过紧固螺钉 6 与工作台 1 滑配板 3 的上部连接，也可以拉住斜楔4，并通过斜楔调整块5 右侧的紧定螺钉7 顶紧斜楔4纵截面，这样通过一顶两拉，从而可以轻松调整斜楔，消除配合间隙，保证机床精度，实现了斜楔安装空间大，数控铣床加工精度高且能够两端调整斜楔的效果。
数控机床导轨副间隙调整
数控机床导轨副间隙调整导轨副维护很重要的一项工作是保证导轨面之间具有合理的间隙。
间隙过小，则摩擦阻力大，导轨磨损加剧；间隙过大，则运动失去准确性和平稳性，失去导向精度。
下面介绍几种间隙的调整方法。
（1）压板调整间隙图2-2-6所示为矩形导轨上常用的几种压板装置。
压板用螺钉固定在动导轨上，常用钳工配合刮研及选用调整垫片、平镶条等机构，使导轨面与支承面之间的间隙均匀，达到规定的接触点数。
对图2-2-6（a）所示的压板结构，如间隙过大，应修磨和刮研B面；间隙过小或压板与导轨压得太紧，则可刮研或修磨A面；图（b）采用镶条式调整间隙；图（c）采用垫片式调整间隙。
（a）修磨刮研式（b）镶条式（c）垫片式图2-2-6 压板调整间隙（2）镶条调整间隙图2-2-7（a）所示为一种全长厚度相等、横截面为平行四边形（用于燕尾形导轨）或矩形的平镶条，通过侧面的螺钉调节和螺母锁紧，以其横向位移调整间隙。
由于收紧力不均匀，故在螺钉的着力点有挠曲。
图2-2-7（b）所示为一种全长厚度变化的斜镶条及三种用于斜镶条的调节螺钉，以其斜镶条的纵向位移来调整间隙。
斜镶条在全长上支承，其斜度为1:40或1:100，由于锲形的增压作用会产生过大的横向压力，因此调整时应细心。
（a）等厚度镶条（b）斜镶条图2-2-7 镶条调整间隙（3）压板镶条调整间隙如图2-2-8所示，T形压板用螺钉固定在运动部件上，运动部件内侧和T形压板之间放置斜镶条，镶条不是在纵向有斜度，而是在高度方面做成倾斜。
调整时，借助压板上几个推拉螺钉，使镶条上下移动，从而调整间隙。
三角形导轨的上滑动面能自动补偿，下滑动面的间隙调整与矩形导轨的下压板调整底面间隙的方法相同；圆形导轨的间隙不能调整。
3．导轨的润滑与防护导轨面上进行润滑后，可降低摩擦系数，减少磨损，并且可防止导轨面锈蚀。
导轨常用的润滑剂有润滑油和润滑脂，前者用于滑动导轨，而滚动导轨两者都用。
①润滑方法。
导轨最简单的润滑方式是人工定期加油或用油杯供油，这种方法简单、成本低，但不可靠，一般用于调节辅助导轨及运动速度低、工作不频繁的滚动导轨。
数控机床导轨镶条调整结构设计
数控机床导轨镶条调整结构设计数控机床在机床长时间运行时，镶条可能会向机头一侧窜动，导致镶条和机头产生摩擦使镶条受损。
此时单纯地将镶条连接在压板和滑桢上已满足不了机床长时间的运行要求。
数控机床导轨镶条调整结构镶条 1 设置在滑枕 3 与滑鞍 2之间，该镶条调节装置包括压板 4 和调整块 5，压板 4 固定安装在滑鞍 2 下方，调整块 5 固定安装在镶条 1 的外侧小端面上，更多行业技术请关注微机械公社圈压板 4 靠近镶条 1 一侧固定有挡边 6，挡边 6 与压板 4 形成凹槽，镶条 1 置于凹槽内，挡边 6 顶端与压板 4 上表面平齐，挡边 6 起到了保护作用，有效的防止了机床运行过程中镶条1 小端向机头一侧窜动磨损机头和镶条 1 的现象的出现。
调整块 5 上开有至少两个条形孔 9，固定螺栓 10 穿过条形孔 9 与镶条 1 连接，调整块 5 上还开设有至少一个通孔 11 和第一螺孔 12，压板 4 上开设有第二螺孔 13，第一螺栓 7拧入调整块 5 上的第一螺孔12 内且其一端与所述压板 4 相抵，第二螺栓 8 的一端穿过调整块 5 上的通孔 11 后与压板 4 上的第二螺孔 13 螺纹连接，一个螺栓拉住压板4，一个螺栓顶住压板 4。
通过顶拉方式的不同使每根镶条 1 小端具有向外运动的趋势，从而防止机头一侧窜动磨损机头和镶条1。
镶条1 上设有将润滑油输入镶条 1 与滑枕 3 接触面的输油通道，压板 4 底面设有与镶条 1 上的输油通道相通的油口 14，可以给压板 4 和镶条 1 上表面通油，进行润滑，并且进油更加方便。
综上所述，设置挡边和顶拉结构双重保护，有效的防止了机床运行过程中镶条小端向机头一侧窜动磨损机头和镶条的现象的出现。
优点设置挡边和顶拉结构双重保护，有效的防止了机床运行过程中镶条小端向机头一侧窜动磨损机头和镶条的现象的出现。
机床床身导轨的安装与调试
机床床身导轨的安装与调试一 1.将床身放在调整垫铁上，将导轨面用120号高标汽油擦拭干净，用手感应导轨面，若有高点，用油石将其磨平，之后擦干净，最后用手在擦拭一遍，之后将水平尺放在导轨面上，对导轨面进行调试，将水平尺放在导轨面上，调节到能读数，推动水平尺，调节床身地下的调整垫铁，将床身扭曲调平，2.将导轨拆封，不要弄脏，将导轨安装在导轨面上，固定个螺钉，将另一导轨安装在导轨面上，但不紧死，将大理石量尺放在丝杆座处，将千分表放在一固定导轨的滑块上。
滑动滑块，将大理石量尺调平。
若能调平则加工面与导轨符合要求，调直后，将千分表固定在另一侧滑块上，将个螺丝预紧，对导轨进行调试，若不直，通过调节个螺钉将导轨调直。
出厂标准时1.5道。
但在实际调节是，应将误差控制在8um以内。
3.测量上母线，将一块垫块放在两滑块上，用螺丝固定，将水平尺放在垫块上，调节水平尺能读数，推动滑块，一段段的测量导轨上母线的直线度，4.测量扭曲.将大理石量尺放在两导轨上，将水平尺放在大理石量尺上，调节水平尺到可以读数，推动大理石量尺观察水平尺，若有变动，调节四块垫铁，将变动控制在两格以内。
二滑板与工作台的调试1 将滑板上的导轨安装在导轨面上，不用调试，将滑板安装在床身上，将工作台安装在滑板上。
将工作台擦拭干净，在用手擦拭一遍，将大理石量尺放在床身上，将千分表放在滑板上，推动工作台，将大尺调平，之后测量上母线，若表的波动范围在8um以内即为合格。
测量工作台的水平垂直，将方尺放在工作台上，将千分表固定在滑板上，推动工作台将方尺调平，之后用垂直测量工装，测量垂直，将表固定在工装，测量方尺的另一侧面，若有波动，调节滑板上的调节螺钉，将工作台调节垂直，测量扭曲，将水平尺放在工作台上，调到能读数，在不同的位置推动工作台，计数。
若有波动，调节四块垫铁使水平尺波动在两格以内。
二滚珠丝杆的安装与调试1.电机座处，将端盖安装在丝杠座上，装丝杠，将丝杠一断吊起，另一端装入丝杠座处，装好后放平，将轴承用黄油润滑，装入丝杠上，封端盖，锁紧螺母，将丝杠与丝杠座装入机床上，另一端个无端盖处，按图纸讲个零件装入，锁紧个螺母螺钉，将千分表放在滑块上，以测量丝杠上母线，若不平，松开无电机处座，在下面垫塑料纸，以调节丝杠上母线，之后测量侧母线，用一定位工装，将表固定在定位工装上，测量丝杠侧母线，若不直，松开丝杠无电机处座，敲击座以调节侧母线。
