土木工程中的结构设计原理 - 教案
教案土木工程中的结构设计原理教案1引言1.1结构设计的重要性1.1.1结构设计是土木工程的核心,决定了建筑的稳定性、耐用性和安全性。
1.1.2结构设计的合理性直接影响建筑的成本、施工难度和使用寿命。
1.1.3结构设计需要综合考虑材料性能、力学原理和环境因素。
1.2结构设计的基本原则1.2.1安全性原则:确保结构在各种荷载作用下不发生破坏。
1.2.2适用性原则:满足使用功能,提供舒适、便利的空间。
1.2.3经济性原则:在保证安全和适用的前提下,尽量降低成本。
1.3结构设计的挑战1.3.1地震、台风等自然灾害对结构设计提出了更高的要求。
1.3.2新材料、新技术的应用带来了新的设计思路和方法。
1.3.3环保和可持续发展的要求对结构设计提出了新的挑战。
2知识点讲解2.1结构类型与受力分析2.1.1框架结构:以梁、柱、板为主要承重构件,适用于多层建筑。
2.1.2剪力墙结构:通过剪力墙承担水平荷载,适用于高层建筑。
2.1.3桁架结构:以杆件组成的几何不变体系,适用于大跨度建2.1.4网格结构:空间受力体系,适用于大型公共建筑。
2.2结构材料与性能2.2.2混凝土:抗压强度高,适用于各种建筑类型。
2.2.3砌体:施工简便,保温隔热性能好,适用于低层建筑。
2.2.4木材:轻质、环保,适用于小型建筑和临时建筑。
2.3结构设计软件的应用2.3.1SAP2000:适用于复杂的结构和非线性分析。
2.3.2ETABS:专门用于高层建筑结构分析。
2.3.3PKPM:国内常用软件,适用于各种建筑类型。
2.3.4Revit:BIM软件,可实现结构设计的可视化。
3教学内容3.1结构设计的基本流程3.1.1荷载计算:确定结构承受的永久荷载、活荷载和偶然荷载。
3.1.2结构布置:根据建筑功能和受力特点选择合适的结构体系。
3.1.3结构计算:利用结构设计软件进行内力分析和构件设计。
3.1.4施工图绘制:根据计算结果和规范要求绘制施工图。
土木工程毕业设计—建筑结构设计
柱配筋
箍筋
已知BxH,已知混凝土强度(C30), 箍筋强度(HPB300),已知V,求解 Asv/s
纵筋
已知BxH,已知混凝土强度(C30), 箍筋强度(HRB400),已知M、N, 已知计算长度L0,求解As,A’s
求解过程中一个重要内容——内力(M、N、V) 主要问题:怎样得出梁柱杆件上的内力? 怎么求? 结构设计全过程——求内力
16、地震剪力
定义:由于水平地震作用的施加,而使结构产生剪力。 求解方法: 周期为什么要折减? (用于计算内力)
(1)填充墙会增大框架结构的刚度,使周期减小,而计算时幵没有考虑填充墙。 (2)结构自振周期大部分处于反应谱下降段,填充墙的存在使自振周期减小,意味 着地震影响系数会比较大,FEK=α1Geq,即水平地震作用会比较大。因此按反应谱 方法计算,不折减活折减不够,不安全。
计算过程
1.0恒载+0.5活载(屋面活荷载不计)
13、结构的自振周期
定义:某一结构按某一特定振型完成一次自由振动所需时间,反映了结构的 动力特性,与结构的质量和刚度有关。 求解方法 能量法 顶点位移法(选用此方法)
什么是D值?
当柱子上下端产生单位相对横向位移时,柱所承受的剪力。
位移方向
为什么可以使用D值求位移? 为什么要考虑梁刚度增大系数?
(培养设计思路和概念的过程)
效应组合或内力组合
各工况效应计算
各工况荷载大小
各种内力的不利组合
剪重比调整、侧移计算 恒载工况:分层法、弯矩二次分配法 、位移法、力学求解器 活载工况:同上 地震荷载工况:D值法、位移法、结 构力学求解器 风荷载工况
地震工况 风荷载工况 恒载工况 活载工况
恒载计算(面荷载、线荷载、集中荷载) 恒载工况 哪些属于恒载?

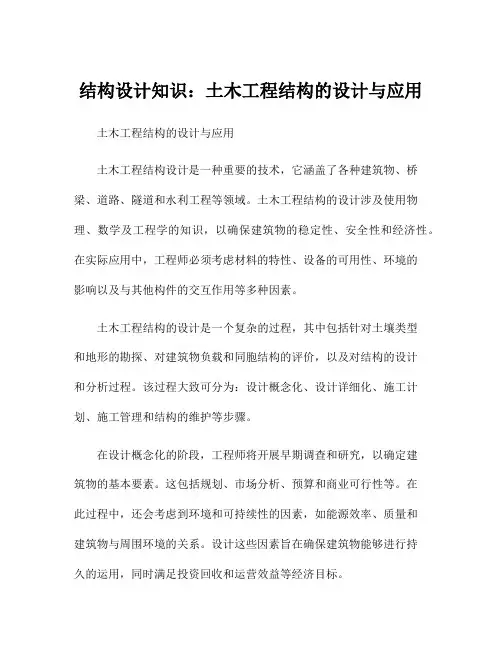

结构设计知识:土木工程结构的设计与应用
结构设计知识:土木工程结构的设计与应用土木工程结构的设计与应用土木工程结构设计是一种重要的技术,它涵盖了各种建筑物、桥梁、道路、隧道和水利工程等领域。
土木工程结构的设计涉及使用物理、数学及工程学的知识,以确保建筑物的稳定性、安全性和经济性。
在实际应用中,工程师必须考虑材料的特性、设备的可用性、环境的影响以及与其他构件的交互作用等多种因素。
土木工程结构的设计是一个复杂的过程,其中包括针对土壤类型和地形的勘探、对建筑物负载和同胞结构的评价,以及对结构的设计和分析过程。
该过程大致可分为:设计概念化、设计详细化、施工计划、施工管理和结构的维护等步骤。
在设计概念化的阶段,工程师将开展早期调查和研究,以确定建筑物的基本要素。
这包括规划、市场分析、预算和商业可行性等。
在此过程中,还会考虑到环境和可持续性的因素,如能源效率、质量和建筑物与周围环境的关系。
设计这些因素旨在确保建筑物能够进行持久的运用,同时满足投资回收和运营效益等经济目标。
设计详细化的阶段旨在生成建筑物的详细设计,包括基础、框架、支撑结构、板和墙体,以及电力、水力和供暖系统等。
为了确保每个组件的稳定性和可靠性,工程师将利用各种计算机和分析工具以进行更精确的结构和力学分析。
这些分析工具包括CAD设计软件和3D模型,结构和力学分析工具,以及有限元分析和实验室测试设备等。
施工计划和施工管理是土木工程结构设计的重要组成部分。
在施工前,工程师必须协调设计、公共卫生和安全规定、环境和社会因素等详细方案,以确保在建造过程中的所有步骤都符合这些规定。
工程师还必须监督施工人员的现场工作,以确保它们按照预定计划进行。
结构的维护是土木工程结构设计的关键领域之一。
结构的维护旨在确保建筑物的的长期性和安全性。
这包括定期检查、维护和修复结构上的任何损坏或缺陷,以及执行大型预防性维修项目。
在实际应用中,土木工程结构设计与应用是相互联系的。
设计师必须了解其他领域,例如机械、材料、土力学和环境保护等,以确保他们的方案能够最大限度地提高建筑物的安全性和复原能力。
毕业土木结构设计
对桥梁的细部构造进行设计,如桥面 铺装、防撞栏杆、排水系统等,以确 保桥梁的安全性和耐久性。
荷载与作用力分析
根据桥梁的使用要求和交通流量,确 定合理的车辆荷载、人群荷载和自然 作用力等,并进行作用力分析。
路基结构设计
01
02
03
路基类型选择
根据道路等级、交通流量 和地质条件等因素,选择 合适路基类型,如整体式 路基、分离式路基等。
适用于大跨度、高层建筑和大型工业厂房,具有较高的承载能力和 抗震性能,但成本较高。
混合结构
结合钢筋混凝土和钢结构的特点,适用于大型复杂建筑,具有较好 的综合性能。
著名桥梁结构解析
悬索桥
以钢缆悬吊主梁,适用于 跨越深谷和宽阔河流,具 有较大的承载能力和跨越 能力。
斜拉桥
以斜拉索拉住主梁,适用 于跨越较宽的河流和道路, 具有自重轻、跨越能力大 等优点。
高效结构设计软件应用
有限元分析软件
利用高效、精确的有限元分析软件进行结构分析 和优化设计,提高设计效率和准确性。
结构优化软件
采用结构优化软件对结构进行优化设计,实现结 构轻量化、经济性和安全性的平衡。
BIM技术
应用建筑信息模型(BIM)技术进行结构设计, 实现信息的集成和协同工作。
绿色结构设计理念与实践
拱桥
以拱结构作为主要承重结 构,适用于跨越峡谷和河 流,具有较好的承载能力 和景观效果。
典型路基结构评估
土质路基
适用于一般道路和场地,要求对 土质进行充分压实和处理,以保
证稳定性和安全性。
石质路基
适用于山区和岩石地段,要求对 岩石进行爆破和整平,以保证稳
定性和安全性。
特殊路基
适用于特殊场地和工程要求,如 软土地基、盐渍土地基等,需要
土木工程结构设计岗位职责
土木工程结构设计岗位职责
土木工程结构设计师是负责在土木工程项目中进行结构设计的
专业人员,主要职责包括:
1. 负责指导和协调土木工程结构设计项目全过程,包括需求确认、设计方案制定、详细设计、最终定稿等环节的工作,并与客户、建筑师、工程师和承包商等合作完成项目。
2. 根据项目需求进行土木工程结构设计,包括建筑物、桥梁、
道路、隧道、水利工程和海洋工程等,确定最佳的结构形式、设计
方案和材料等,保证设计方案满足项目的技术、安全和经济要求。
3. 根据项目需要,进行结构分析和计算,使用各种工程软件和
计算方法,确定结构荷载、建筑物高度、建筑物层数、桥梁跨度、
基础类型、墙壁厚度、结构连接等。
4. 根据设计方案进行施工图纸的制作,包括图纸的平面布置、横、纵、高断面的绘制、节点的设计、详图的制作等,以满足工程
施工的要求。
5. 根据项目需要撰写土木工程设计报告,包括结构设计报告、
建筑工程评估报告和施工图纸说明等,对于设计中涉及的技术、工艺、经济等方面进行说明和分析。
6. 可以参与工地现场检查和评估工作,评估工程的完整性、安
