KYN28-12高压柜操作说明

KYN28-12高压柜操作说明

KYN28-12高压开关柜用户操作维护说明书KYN28-12高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时,接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。

注:KYN28-12高压开关柜在正常运行时,应闭门操作。

一、面板基本操作:1.合闸分闸操作断路器在工作位置或试验位置时,合闸需顺时针旋转合闸分闸转换开关进行合闸,分闸需逆时针旋转合闸分闸转换开关使其分闸。

2.储能操作在断路器合闸前,必须先将断路器储能,将储能旋钮打到通的位置,断路器每次合闸后会自动储能,储能完成后储能指示灯有指示。

3.就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作,在遥控位置时断路器的合分闸只能在后台界面上操作。

4.加热器与照明在柜体有温湿度控制器,若柜体内湿度较大需将加热器旋钮打开,是其柜体干燥。

需观察电缆室情况时可打开检修照明灯,透过观察窗查看电缆室情况。

5.综合保护继电器使用综合保护继电器的使用详见其操作手册。

二、送电操作程序:1. 通过手车转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。

2. 将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针方向)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。

高压开关柜(KYN28-12A)使用说明书

高压开关柜(KYN28-12A)使用说明书
C、防止接地开关处于闭合位置时合断路器、负荷开关。(只有当接地开关处于分闸状态,才能合隔离开关或手 车才能进至工作位置,才能操作断路器、分荷开关闭合)
D、防止在带电时误合接地开关。(只有在断路器分闸状态或手车退至试验位置,才能合上接地开关)
E、防止误入带电室。(只有隔室不带电时,才能开门进入隔室)
5.5 压力释放装置
元器件使用.同时由于整个柜体用敷铝锌板相拼联,这样使整个柜体都处在良好接地状态之中,确保运行操作人员及 柜体安全。
六 基础形式
1,开关柜的安装基础的施工应符合"电力建设施工及验收技术规范"中的有关条款规定。 2,开关柜的安装基础一般要分二次浇灌混凝土.第一次为开关柜安装构件即角钢或方钢,槽钢构件安装基础,第 二次浇灌混凝土是地面的补充层,一般厚度为 60mm,在浇注混凝土补充层时混凝土高度应低于构件平面 1~3mm。
5.7 带电显示装置
开关柜内设有带电显示装置.该装置由高压传感器和可携带式显示器两部分组成.传感器安装在母线或馈线侧, 显示器的插接口安装在开关柜低压隔室上,当需检测 A,B,C 三相是否带电时,可将携带式显示器的插头插入 L1,L2,L3 接口,如果显示器动作,则表示母线或馈线侧带电,反之,则说明不带电.同时也能作为相序检测器或电光 指示器,其作用也是检测高压侧上是否带电,为了安全,若电缆室装有电缆或互感器,则带电显示上必须装有电磁
单位
VS1-12
VS1-12
VS1-12
VS1-12
kV
12
A
630
1250
2000
3150
Hz
50
kA
25
31.5
40
50
kA
63
80

KYN高压开关柜说明书

KYN高压开关柜说明书

KYN型高压配电柜安装使用说明书KYN 型高压配电柜一概述:KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。

实为一种性能优越的配电装置。

二.产品型号及含义:三.使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%,月平均不大于90%4)地震:烈度不超过8度5)周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染6)无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足1度要求2、特殊工作条件:在超过规定的正常环境条件下使用时,由用户和制造厂协商。

四、电气性能:1.基本电气参数:表12.柜内主要主要电器元件技术参数:a.进、出线及联络开关柜:采用ZN63-12/1250-31.5断路器。

进、出线及隔离断路器:额定电流为1250A额定短路开断电流:31.5KA额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数:50次合闸时间:≤60ms跳闸时间:≤45ms最大三相分合不同期: ≤2msb.操作机构:专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比与配置图相一致d.电压互感器:JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置:DXN12-Tf.氧化锌避雷器:HY5WS1-17参数五.设备的主要特点:l 开关柜的外壳选用敷铝锌钢板经多重折弯组装而成,所有部件有足够的强度,能承受运输、安装和地震及运行短路所引起的作用力不致损坏。

KYN28-12型_高压开关柜使用说明书1

KYN28-12型_高压开关柜使用说明书1

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书有限责任公司KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列,额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz,单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等,实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求,并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器,又可配用国产的VS1真空断路器,实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成;■所有操作均在柜门关闭状态下进行;■防护等级高,可防止杂物和虫害侵入;■简单有效的“五防”闭锁,防止误操作;■可配用VS1及VD4型真空断路器;■更换断路器简单,手车互换性能好;■柜体可靠墙安装、柜前维护,减少占地面积;■电缆室空间充裕、可连接多根电缆;■断路器室和电缆室可分别加装加热器,防止凝露与腐蚀发生。

KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分,手车,两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X,各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能,可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行,可以靠墙,以节省占地面积,减少投资。

※开关柜主要技术参数※※:电流互感器的断路容量应单独考虑※※※:额定短时耐受电流为31.5KA及以下,分支母线额定电流为1250A 及以下柜宽800mm;额定短时耐受电流为40KA及以上,分支母线额定电流为1250A,以上柜宽1000mm,柜深由用户选择。

KYN高压开关柜说明书.

KYN高压开关柜说明书.

KYN型高压配电柜安装使用说明书KYN 型高压配电柜一概述:KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。

实为一种性能优越的配电装置。

二.产品型号及含义:三.使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%,月平均不大于90%4)地震:烈度不超过8度5)周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染6)无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足1度要求2、特殊工作条件:在超过规定的正常环境条件下使用时,由用户和制造厂协商。

四、电气性能:1.基本电气参数:表12.柜内主要主要电器元件技术参数:a.进、出线及联络开关柜:采用ZN63-12/1250-31.5断路器。

进、出线及隔离断路器:额定电流为1250A额定短路开断电流:31.5KA额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数:50次合闸时间:≤60ms跳闸时间:≤45ms最大三相分合不同期: ≤2msb.操作机构:专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比与配置图相一致d.电压互感器:JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置:DXN12-Tf.氧化锌避雷器:HY5WS1-17参数五.设备的主要特点:l 开关柜的外壳选用敷铝锌钢板经多重折弯组装而成,所有部件有足够的强度,能承受运输、安装和地震及运行短路所引起的作用力不致损坏。

KYN28操作规程

KYN28操作规程

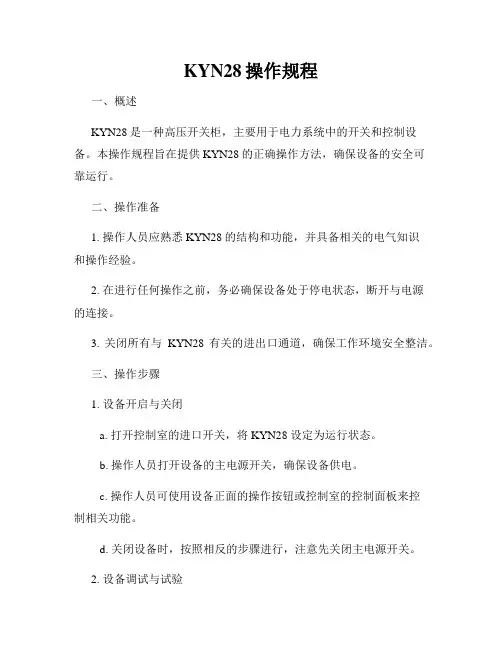

KYN28操作规程一、概述KYN28是一种高压开关柜,主要用于电力系统中的开关和控制设备。

本操作规程旨在提供KYN28的正确操作方法,确保设备的安全可靠运行。

二、操作准备1. 操作人员应熟悉KYN28的结构和功能,并具备相关的电气知识和操作经验。

2. 在进行任何操作之前,务必确保设备处于停电状态,断开与电源的连接。

3. 关闭所有与KYN28有关的进出口通道,确保工作环境安全整洁。

三、操作步骤1. 设备开启与关闭a. 打开控制室的进口开关,将 KYN28 设定为运行状态。

b. 操作人员打开设备的主电源开关,确保设备供电。

c. 操作人员可使用设备正面的操作按钮或控制室的控制面板来控制相关功能。

d. 关闭设备时,按照相反的步骤进行,注意先关闭主电源开关。

2. 设备调试与试验a. 在进行任何调试或试验之前,操作人员应详细阅读并掌握相关设备说明书和操作指南。

b. 在设备停电状态下,检查设备各部分的连接是否牢固,是否有异常损坏。

c. 按照设备说明书和试验计划进行设备调试与试验,保持与设备制造商的沟通,确保操作正确。

3. 操作注意事项a. 操作人员在进行任何操作之前,应佩戴相应的个人防护装备,如绝缘手套、护目镜等。

b. 在操作过程中,应遵循设备制造商提供的操作规范,不可擅自改动设备内部连接和电路。

c. 对于设备的维护保养,应按照设备的维护手册执行,定期检查设备的运行状态和磨损程度,及时更换损坏的部件。

d. 如遇到设备故障或异常情况,应立即停止操作并报告设备管理人员,等待专业人员进行检修。

e. 操作完成后,操作人员应将设备恢复到停电状态,清理现场,保证设备周围的环境整洁。

四、紧急情况处理1. 设备故障a. 在设备发生故障时,操作人员应立即停止操作,断开电源,并寻求专业人员的帮助。

b. 在等待专业人员到达之前,操作人员可根据设备故障手册中的指导进行紧急维修操作。

2. 火灾事故a. 如发现设备周围发生火灾,请立即采取应急措施,注意个人安全。

KYN28-24高压开关柜操作说明

KYN28-24高压开关柜操作说明

KYN28-24高压开关柜操作说明KYN28-24高压开关柜操作说明(此操作说明仅适用于赤道几内亚巴塔港码头门机内高压开关柜)一、送电前检查1.防护用具及工具的准备送电时应穿戴好劳保用品,并准备好相应的工具:10#的内六角扳手(用于柜后门板拆装),接地刀操作手柄,断路器手车摇把、柜门上螺钉钥匙,其它如螺丝刀、扳手、增高平台等。

2.高压柜,电缆卷筒及高压变压器初始状态检查高压柜的初始状态为,断路器手车,PT手车处于试验位置,地刀处于合闸状态,(此时接地刀操作口处压板置于按下打开状态),该状态可拆下后下部柜门,检查柜内高压电缆接线和清洁情况。

若接地刀处于分闸位置,按下接地刀操作口活门压板,接地刀操作手柄(顺时针方向)合上接地刀,使接地刀合闸,打开后门(电缆室门),配合上级供电部门工程师检查进线电缆绝缘及相序,确认正常后,关闭开关柜后门(电缆室门),用接地刀操作手柄(逆时针方向)分断接地刀,操作手柄须旋转到位后抽出操作孔,接地刀活门压板复位关闭到位。

高压柜内、电缆卷筒及高压变压器内部应清洁无尘、无杂物,接头无松动,接线正确,高压电缆固定良好,无靠在活动部件上。

3.面板元件检查储能开关打到开的位置;蘑菇头紧停开关应在断开复位状态;带电显示器件按钮按下(有几台带电显示不带按钮,有电时会直接亮);4.接线检查检查柜内进、出线侧接线,面朝高压柜正面从左到右相序为A-B-C,色标依次为黄-绿-红;检查变压器上接线是否正确,防止接错线导致相间短路,变压器低压侧每相接多根电缆的,应确认三相间无错接交叉短路现象;低压侧总进线开关应在断开位置,使高压变压器处于空载状态。

5.断路器、PT手车及地刀检查送电前,断路器与PT应处于试验位置(断路器室最外端),地刀是分闸状态。

二、送电操作流程1.把断路器、PT手车置于试验位置。

2.把断路器、PT的二次插头插入开关柜的二次插座内,并确保插接良好。

3.关闭前门(断路器室门、PT室门),用钥匙旋紧柜门螺钉,并确认接地刀处于分闸状态,(此时接地刀操作口处压板应处于上弹完全关闭状态)。

KYN28-12高压柜操作说明

KYN28-12高压柜操作说明

KYN28-12高压开关柜操作维护说明书KYN28-12高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时,接地刀才能进行合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。

注:KYN28-12高压开关柜在正常运行时,应闭门操作。

一、面板基本操作:1.合闸分闸操作断路器在工作位置或试验位置时,合闸需顺时针旋转合闸分闸转换开关进行合闸,分闸需逆时针旋转合闸分闸转换开关使其分闸。

2.储能操作在断路器合闸前,必须先将断路器储能,将储能旋钮打到通的位置,断路器每次合闸后会自动储能,储能完成后储能指示灯有指示。

3.就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作,在遥控位置时断路器的合分闸只能在后台界面上操作。

4.加热器与照明在柜体有温湿度控制器,若柜体内湿度较大需将加热器旋钮打开,是其柜体干燥。

需观察电缆室情况时可打开检修照明灯,透过观察窗查看电缆室情况。

5.综合保护继电器使用综合保护继电器的使用详见其操作手册。

二、送电操作程序:1. 通过手车转运小车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。

2. 将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;3. 关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针方向)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。

KYN28A-12高压开关柜操作指南

KYN28A-12高压开关柜操作指南

KYN28A-12高压开关柜操作指南
1. 引言
本操作指南旨在提供关于KYN28A-12高压开关柜的详细操作说明,帮助用户正确安全地运行该设备。

2. 设备概述
KYN28A-12高压开关柜是一种用于配电系统的重要设备,主要用于控制和保护电力设备。

该开关柜具有以下特点:- 高可靠性
- 安全性能
- 易于操作
3. 操作步骤
下面是使用KYN28A-12高压开关柜的操作步骤:
1. 开关柜的主电源开关默认为关闭状态,请确保主电源开关处于关闭状态。

2. 打开开关柜门,并检查内部电气元件的正常工作状态。

3. 打开主电源开关,确保开关柜的主供电线路已经正常连接。

4. 确保开关柜面板上的所有指示灯都亮起。

5. 根据需要,使用相应的操作按钮或开关来控制设备的电源、
断路器或其他功能。

6. 操作完成后,先切断电源再关闭开关柜。

4. 安全注意事项
在操作KYN28A-12高压开关柜时,务必注意以下安全事项:
- 在操作之前,确保已经了解并熟悉设备的操作说明。

- 严禁擅自拆卸、修改或调整设备的电气元件。

- 在操作过程中,应注意人身安全,避免触摸设备的带电部分。

- 若设备发生异常或故障,请立即切断电源,并联系相关维修
人员。

5. 结论
本操作指南提供了KYN28A-12高压开关柜的操作指南和安全
注意事项,希望能帮助用户正确、安全地使用该设备。

在操作之前,务必全面了解设备的正常工作状态及相关操作方法,并始终注意安
全事项。

KYN型高压开关柜使用说明书

KYN型高压开关柜使用说明书

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书有限责任公司KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列;额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz;单母线及单母线分段系统的成套配电装置..用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等;实现控制、保护、检测之目的..本开关柜能满足GB3906、IEC298等标准要求;并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能..开关柜既可配用ABB公司的VD4真空断路器;又可配用国产的VS1真空断路器;实为一种性能优越的配电装置..※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成;■所有操作均在柜门关闭状态下进行;■防护等级高;可防止杂物和虫害侵入;■简单有效的“五防”闭锁;防止误操作;■可配用VS1及VD4型真空断路器;■更换断路器简单;手车互换性能好;■柜体可靠墙安装、柜前维护;减少占地面积;■电缆室空间充裕、可连接多根电缆;■断路器室和电缆室可分别加装加热器;防止凝露与腐蚀发生..KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分;手车;两部分组成..柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成..开关柜的外壳防护等级达到IP4X;各隔室的防护等级为IP2X..开关柜具有架空进出线、电缆进出线及左右联络功能;可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置..本开关柜的安装与调试均可正面进行;可以靠墙;以节省占地面积;减少投资..※开关柜主要技术参数※※:电流互感器的断路容量应单独考虑※※※:额定短时耐受电流为31.5KA及以下;分支母线额定电流为1250A 及以下柜宽800mm;额定短时耐受电流为40KA及以上;分支母线额定电流为1250A;以上柜宽1000mm;柜深由用户选择..KNY28-12型户内交流金属铠装移开式高压开关柜化物避雷器;其具体要求用户应与制造厂协商;当断路器用于开断电容器组时;电容器组的额定电流不大于断路器额定电流的80%..※:额定电流达3150A时需配备风冷装置..KNY28-12型户内交流金属铠装移开式高压开关柜※真空断路器弹簧操动机构技术数据2在额定电压下※型号含义:KYN28–12/□□□□额定短路开断电流kA额定电流A操作机构特征代号;D:电磁;T:弹簧-次方案号额定电压kV设计序号试用条件:户内移开式铠装式金属封闭开关设备■由计算机系统监控的智能型开关柜具有遥测、通信、遥控等功能..▲遥测可实时对系统进行电流、电压、功率、功率因数等连续变化的模拟量不断地釆集、分析、处理、记录;对一些较重要量;如母排三相电流、电压、变压器功率、电容柜功率因数等;作为常量;实时显示在显示屏上;并具有越限报警功能..KNY28-12型户内交流金属铠装移开式高压开关柜▲遥测可实时对开关运行状态、保护动作等开关量进行监督;供计算机随时调用和报警;同时送往模拟屏;供操作人员随时观察;并对各柜内开关的状态、事故跳闸、过流速断、温度等作实时记录打印;以备后用;同时送往模拟屏;供操作人员随时观察和模拟操作..▲遥控通过计算机键盘输入相应的站号、开关号、合、分闸等信号;在计算机屏幕上和模拟屏上同时将要选择的具体开关的状态反馈回来;同时反馈一个具体的继电器辅助触点信号;用来证实被选中的开关是否是要选的开关;以防误动..既有分、合闸成功、失败、继电器故障、开关状态等信号以中文显示;并实时记录操作的时间、类型和开关号等..有限责任公司地址:电话:传真:邮编:网址:邮箱:KNY28-12型户内交流金属铠装移开式高压开关柜。

KYN高压开关柜操作及参数整定定稿版

KYN高压开关柜操作及参数整定定稿版

K Y N高压开关柜操作及参数整定HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】KYN28A-12高压开关柜操作及参数整定调试部张伟一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件:高压真空断路器(手车式VD4、VS1)、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。

电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器1)通电前准备工作1、先对做好高压头子的高压线进行耐压试验,在试验完成后按规范接好线2、检查接线是否符合规范,高压线的地线是不能从零序互感器中单向穿过3、检查地线有没有可靠接地,不能是只把地线接到高压柜或变压器外壳上4、测量接入电压互感器的三相电阻阻值是否正常,三相之中是否有接地现象5、按图纸检查控制线路是否正确,重点注意高压变压器的超温跳闸信号是否接到高压柜中6、断开控制空开,待上电检查电压无误再合上2)送电、断电、检修操作步骤:送电操作(关柜门→分接地开关→断路器至工作位置→合断路器)1.将断路器手车从转运车上移至柜内,即处于实验断开位置;2.将二次插头插好,此时可对断路器进行操作试验;3.将所有柜门关闭,确认断路器处于分闸状态;4.插入接地开关操作手柄逆时针旋转,分断接地开关;5.抽出接地开关操作手柄,操作口封片弹起封闭接地开关操作孔;6. 此时先不要接通主回路,先操作面板上“分合闸控制”开关进行合闸,测试所有“紧停”按钮,分闸开关及变压器超温跳闸是否正常;7.插入断路器手车摇把,顺时针旋转摇把直至到位,此时主回路接通,断路器手车处于工作位置;8.操作面板上“分合闸控制”开关进行合闸操作。

(若未储能则将储能开关旋“自动”位置,先储能后合闸操作;合闸操作后自动储能)9.在断路器合闸后让变压器通电5分钟,然后操作面板上的“分合闸控制”开关进行分闸,让变压器断电5分钟10. 重复步骤9让变压器反复通断电3次。

KYN28A-12高压开关设备操作指南

KYN28A-12高压开关设备操作指南

KYN28A-12高压开关设备操作指南1. 引言本操作指南旨在为使用KYN28A-12高压开关设备的人员提供清晰的操作指示。

本指南将介绍设备的基本组成部分、操作步骤以及注意事项。

2. 设备组成KYN28A-12高压开关设备包括以下主要组成部分:- 电缆隔离开关- 电流互感器- 仪表仓- 隔离变压器- 熔断器- 后备电源装置3. 操作步骤3.1 设备启动- 打开主电源开关,确保设备获得供电。

- 检查仪表仓内的仪表是否正常工作。

- 通过仪表仓的控制面板,启动电缆隔离开关,并确保其处于工作状态。

3.2 设备停止- 关闭电缆隔离开关,将设备置于停止状态。

- 关闭主电源开关,切断设备的供电。

3.3 应急操作- 在发生紧急情况或设备故障时,立即关闭电缆隔离开关,并断开供电。

- 若需要进行维修或检修操作,确保提前通知相关维护人员,并按照相应的维修程序进行操作。

4. 注意事项在操作KYN28A-12高压开关设备时,请注意以下事项:- 严格按照设备操作指南进行操作,不得随意更改操作方法。

- 在操作前,确保个人具备足够的电气安全知识,并穿戴必要的安全防护装备。

- 在操作设备时,应保持专注并避免分散注意力。

- 发现设备异常情况或故障时,应立即停止操作,并通知相关维护人员进行处理。

- 对设备的日常维护保养及定期检查,应按照相关规定进行。

以上是KYN28A-12高压开关设备的操作指南,希望可以为您的操作提供帮助。

如有任何问题或疑问,请及时与维护人员联系。

免责声明:本操作指南内容仅供参考,如有不准确之处,以实际使用中的指南为准。

操作时请遵循相关法律法规,并确保安全操作。

KYN44-12型高压开关柜操作规程

KYN44-12型高压开关柜操作规程
5.加热器、照明旋钮在右侧为送电状态,正常状态下应打至左侧。
6.除备用开关及有故障开关柜内小车处于试验位置外,其他可正常供电的开关柜小车均应处于工作位置;有故障开关停电后应挂停电作业牌,未经许可严禁送电。
四.合闸操作:确认接地刀闸已在分位,取下停电作业警示牌。将小车装入柜体后,断路器应处于断开位置,将辅助回路插头插好,此时为试验位置,若通电则可在主回路未接通的情况下对小车进行电气操作试验。若想继续进行操作,恢复正常供电状态,则首先必须把所有柜门关好,按控制面板上分闸按钮,并确认断路器处于分闸状态。此时可将手车操作摇把插入中面板上操作孔内,顺时针转动摇把,直到摇把明显受阻并听到清脆的辅助开关切换声,然后取下摇把,此时主回路接通,断路器处于工作位置,可通过仪表面板上的控制按钮进行合、分闸操作。
KYN44-12型高压开关柜操作规程
一.操作人员应严格按照《电业安全规程》、操作规程及相关说明书的要求进行操作,不应随意操作,更不应在操作受阻时不加分析强行操作,否则易造成设备损坏,甚至引起事故。
二.断路器(小车)在柜内的分、合状态确认:断路器的分合状态可由断路器的手车面板上分合指示牌及仪表面板上分合闸指示灯两方判定。
若透过柜体中面板玻璃窗看到手车面板上绿色分闸指示牌则判定断路器处于分闸状态,此时如果辅助回路插头接通电,则仪表室面板上分闸指示灯亮。
若透过柜体中面板玻璃窗看到手车面板上红色合闸指示牌则判定断路器处于合闸状态,此时如果辅助回路插头接通电,则仪表室面板上合闸指示灯亮。
三.面板上各转换开关应注意事项:
1.控制面板上转换开关只有在左侧即本柜(就地)位置时才可以进行就地合闸操作,分闸操作不受该开关影响;合、分闸操作完毕后应将转换开关打至中间位置。
八.司机应按时巡检室内高压设备,发现问题及时汇报处理。

KYN28高压柜操作步骤(3页)

KYN28高压柜操作步骤(3页)

KYN28高压柜操作步骤一、主电源柜送电操作程序(1)关闭所有柜门及后封板,并锁好。

(2)推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位,(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

)手动插上航空插,关上手车室门并锁好。

(3)观察上柜门各仪表、信号指示是否正常。

(正常时综合继保电源灯亮,断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,则打开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,则需检修控制回路。

)(4)将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒”声时取下摇柄,此时手车处于工作位置,航空插头被锁定,断路器手车主回路接通,查看相关信号。

(因主电源与备用电源设置机械连锁,当主电源断路器在工作位置时,备用电源断路器必须在实验位置)(5)观察带电显示器,确定外线电源已送至本柜。

(带电显示器面板显示灯亮表示外电源已送至本柜断路器下触头。

如带电显示灯不亮,则需先送外电源至本柜。

)(6)合转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮,绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功。

(操作分、合转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置。

)(7)如断路器合闸后自动分闸或运行中自动分闸,则需判断何种故障并排除后才可按以上程序重新送电。

(当线路故障断路器分闸后,会发声光报警,即面板红色故障指示灯亮,同时信号屏故障鸣响。

此时观察综合继保,如保护跳闸灯亮,则故障为线路过流,在故障检修时可按信号屏复归按钮取消鸣响,在检修完毕后,需按综合继保面板复归按钮手动复位综合继保。

)二、主电源柜停电操作程序(1)观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置。

(2)分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭,绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功。

KYN28开关柜操作步骤1 带图片

KYN28开关柜操作步骤1 带图片

KYN28高压柜操作规程电气安装工程中的1KV 及以上高压系统设备,为方便变电室值班人员的操作,现将高压开关柜操作程序供参考;注意:具体操作,按照相应工程中,高压设备提供的操作资料为准。

一、高压开关柜柜概述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室:母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等,各类手车的高度与深度统一,同参数规格的手车可以自由互换,手车在柜内有试验位置和工作位置,每一位置都分别有到位装置,以保证联锁可靠。

高压开关柜有安全可靠的连锁装置,能满足“五防”要求:(1 防止误操作断路器;2 防止带负荷拉合隔离开关,即防止带负荷推拉小车;3 防止带电挂接地线,即防止带电合接地开关;4 防止带接地线送电,即防止接地开关处于接地位置时送电;5 防止误入带电间隔)1、KYN282、手车熔断器车隔离车接地车计量车断路器车二、断路器手车1、手车室的防误功能a)断路器在手车已充分咬合在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,防止了带负荷误拉、推断路器。

b)仅当接地关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

c)接地开关处在分闸位置时,后门无法打开,防止了误入带电间隔。

d)手车在工作位置时,二次插头被锁定不能拔出。

e)接地开关关合时,手车不能从试验位置移至工作位置。

为保证安全及各联锁装置可靠不至损坏,必须按联锁防误操作程序进行操作。

三、进线柜送电操作程序AH13\AH231) 关闭所有柜门及后封板,并锁好。

2) 将断路器放上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位,(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

KYN28高压开关柜说明书资料

KYN28高压开关柜说明书资料

柜高 KYN28型压配电安装使用说明书KYN 型高压配电柜一、概述:千伏三相交3~12以下简称开关设备),系型户内式金属铠装抽出式开关设备KYN28-12(单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、50HZ流实行控工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

具有防止带负等标准要求、本开关设备满足监测之用制保护、,DL/T40491,IEC298GB3906,荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止.又可配,,即可配用VS1真空断路器误入带电隔室、防止在带电时误合接地开关的联锁功能真空断路器。

实为一种性能优越的配电装置。

用ABB公司的VD4: 二、产品型号及含义三、使用条件:a.正常环境条件℃上限,+401)周围空气湿度℃下限,-10:1000M海拔2)90% 95%,月平均不大于相对环境温度3):日平均不大于8度4)地震:烈度不超过5)周围空气应不受腐蚀性或可燃气体,水蒸气等明显污染度要求16)无严重污秽及经常性的剧烈振动,严酷条件下严酷度设计满足、特殊工作条件:2 在超过规定的正常环境条件下使用时,由用户和制造厂协商。

四、电气性能:1.基本电气参数:表1柜内主要主要电器元件技术参数: 2.断路器。

a.进、出线及联络开关柜:采用ZN63-12/1250-31.51250A 进、出线及隔离断路器:额定电流为31.5KA额定短路开断电流:额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数:50次60ms 合闸时间:≤45ms跳闸时间:≤2ms : ≤最大三相分合不同期b.操作机构:专用弹簧操作机构:DC220V操作电源电压:DC220V/245W 功率合闸线圈电压/:DC220V/245W 功率分闸线圈电压//5 □: LZZB9J-10 /150b/2 c.电流互感器30VA 保护10P20 0.5级15V A.测量级15V A.0.2S 计量变比与配置图相一致0.1/3 0.1//3 电压互感器:JDZXF11-10 0.1//3 d.DXN12-Te.带电显示装置:HY5WS1-17参数f.氧化锌避雷器:五、设备的主要特点:1)开关柜的外壳选用敷铝锌钢板经多重折弯组装而成,所有部件有足够的强度,能承受运输、安装和地震及运行短路所引起的作用力不致损坏。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

KYN28A-12高压开关柜操作及参数整定
调试部张伟一、KYN28A-12 户内交流金属铠装抽出式开关柜
主要一次器件:高压真空断路器(手车式VD4、VS1)、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。

电流互感器(CT)
接地开关
避雷器断路器
电压互感器(PT)
零序互感器
带电传感器
1)通电前准备工作
1、先对做好高压头子的高压线进行耐压试验,在试验完成后按规范接好线
2、检查接线是否符合规范,高压线的地线是不能从零序互感器中单向穿过
3、检查地线有没有可靠接地,不能是只把地线接到高压柜或变压器外壳上
4、测量接入电压互感器的三相电阻阻值是否正常,三相之中是否有接地现象
5、按图纸检查控制线路是否正确,重点注意高压变压器的超温跳闸信号是否接到高压柜中
6、断开控制空开,待上电检查电压无误再合上
2)送电、断电、检修操作步骤:
送电操作(关柜门→分接地开关→断路器至工作位置→合断路器)
1.将断路器手车从转运车上移至柜内,即处于实验断开位置;
2.将二次插头插好,此时可对断路器进行操作试验;
3.将所有柜门关闭,确认断路器处于分闸状态;
4.插入接地开关操作手柄逆时针旋转,分断接地开关;
5.抽出接地开关操作手柄,操作口封片弹起封闭接地开关操作孔;
6. 此时先不要接通主回路,先操作面板上“分合闸控制”开关进行合闸,测试所有“紧停”
按钮,分闸开关及变压器超温跳闸是否正常;
7.插入断路器手车摇把,顺时针旋转摇把直至到位,此时主回路接通,断路器手车处于工作位置;
8.操作面板上“分合闸控制”开关进行合闸操作。

(若未储能则将储能开关旋“自动”位置,先储能后合闸操作;合闸操作后自动储能)
9.在断路器合闸后让变压器通电5分钟,然后操作面板上的“分合闸控制”开关进行分闸,让变压器断电5分钟
10. 重复步骤9让变压器反复通断电3次。

断电、检修操作(分断路器→断路器至实验位置→合接地开关→开柜门)
1.操作面板上“分合闸控制”开关,使断路器分闸;
2.插入断路器手车摇把,逆时针旋转摇把使断路器手车退至试验位置,此时主回路断开,活门关闭;
3.压下接地开关操作口封片,插入接地开关操作手柄顺时针旋转,使接地开
关合闸;
4.检修时,拨出二次插头并将其扣锁在手车上,将断路器手车移至转运车并
锁定。

二、变压器
温度监视(干式变压器):80℃启动第一组强冷风机、100℃启动第二组强冷风机、130℃超温报警、150℃超温分闸,变压器的温度参数一般出厂前就设定好了,不需要更改,在调试时只需要手动测试风机是否能正常工作。

调整电压:一般为±2.5%×2,调整抽头如下图:
1
2
3
4
5
6
对应等级为:
抽头号高压侧(V) 低压侧(V)
1---2 9500 (5850) 400
2---3 9750 (5700) 400
3---4 10000 (6000) 400 (默认)
4---5 10250 (6150) 400
5---6 10500 (6300) 400
3、注意事项:调整变压器之前务必确认接地开关已经接地即在“合”位,如开关柜无接地开关则至少在变压器停电5分钟之后进行调整,调整前需对变压器绕组放电,放电导线务必可靠接地。

三、保护值设定
由用户提供保护的一次电流值,如果用户不能提供则按如下确定:
过流保护一次电流:I
n
*(1.3 ~1.5)/CT(电流互感变比)
过流保护延时:0.5 s(需比上一级高压柜的时间短)
速断保护一次电流:I
n
*(4~5)/CT(电流互感变比)
速断延时:0.0 s
零序过流保护:5A/零序互感变比
零序过流保护延时:5s
I n 为变压器高压侧额定电流:I
n
=变压器容量/1.732倍变压器电压
对于ABB SPAJ-140C继电器设定值为电流互感器二次电流倍数,由于SPAJ-140C只具备两断保护,所以只设定速断和过流保护。

如电流互感器变比为:N/5,零序电流互感器变比为50/1,则以上保护项目设定为:
过流保护 I> In*1.3/N
过流保护延时 >t 0.3-0.5 s 小于上一级设定
速断保护 I》 In*4/N
速断保护延时 t》 0.04s
零序过流保护 Io> 0.1
零序过流延时 to> 5 s
零序速断保护 Io》 0.1
零序速断延时 to》 5 s
假设变压器的容量为1000KVA,电压为10KV,CT(电流互感变比)为75/5,零序互感变比为50/1通过上面的公式可以计算出:
额定电流:1000/ 17.32 =57.7A
过流保护电流:57.7*1.3/75=1A
速断保护电流:57.7*4/75=3.08A。

相关文档
最新文档
