全瓷修复技术精1ppt课件
合集下载
全瓷贴面修复技术交流PPT资料(完整版)
开窗式的局限性
切端通透性差 牙体色深者易于暴露
天然牙过短、磨耗、缺损等，需要切端预备
铝瓷(如In-cer切am端) 釉质厚度不足，易造成釉质崩裂
舌侧完成线或边缘的预备可使用圆头锥形金刚砂车针进行，利用车针的末端形成0.
全瓷贴面（Por天cel然ain牙lam过ina短te v、en磨eers耗） 、缺损等，需要切端预备
全瓷贴面修复技术交流
概述
1
全瓷贴面的介绍
2
全瓷贴面的适应症
3
临床技术要点
4
病例展示Biblioteka 全瓷贴面介绍全瓷贴面（Porcelain laminate veneers） 定义： 指在不磨牙或者尽量少量磨牙的情况下，将薄层瓷 修复体通过粘结技术（主要是釉质粘结）覆盖在牙 齿表面，以恢复牙体正常形态或者改善色泽的修复 方法。
对接式的局限性
the veneer is liable to be fragile at the incisal edge and may be subject to peel/sheer forces during protrusive guidance.
包绕式的局限性
病例1
病例1
病例1
病例6
感谢观看
病例2
病例2
病例2
病例3
病例4
病例4
病例4
病例5
病例5
病例6
病例6
5mm，后者一般是0. 5mm，后者一般是0. 全瓷贴面的适应症 舌侧完成线或边缘的预备可使用圆头锥形金刚砂车针进行，利用车针的末端形成0. 瓷贴面修复分型（根据粘结面积） 全瓷贴面的临床技术要点 全瓷贴面的介绍 舌侧完成线或边缘的预备可使用圆头锥形金刚砂车针进行，利用车针的末端形成0. 如果设计为龈下边缘，则应先放置牙龈退缩线暴露术野，随后再进行精修并向龈沟扩展，以使操作尽量直视并减少牙龈组织的损伤。 进一步研究表明：当开窗式预备不适合时，应选择对接式预备而不是包绕式。 瓷贴面修复分型（根据粘结面积） 天然牙过短、磨耗、缺损等，需要切端预备 进一步研究表明：当开窗式预备不适合时，应选择对接式预备而不是包绕式。 指在不磨牙或者尽量少量磨牙的情况下，将薄层瓷修复体通过粘结技术（主要是釉质粘结）覆盖在牙齿表面，以恢复牙体正常形态或 者改善色泽的修复方法。 天然牙过短、磨耗、缺损等，需要切端预备 前者的标准预备量一般为0. 铝瓷(如In-ceram) 全瓷贴面的临床技术要点
全瓷修复工艺技术讲义(PPT 33页)
修整底层冠的轴面
用陶瓷抛光轮抛光
准备堆塑饰面瓷
（四）堆塑饰面瓷 在模型上戴入后唇面观
取各种瓷粉
润湿塑瓷表面
堆塑牙本质瓷
堆塑完的牙本质瓷唇面
堆塑舌侧瓷层
代型上取下。 4、在底层材料上涂塑玻璃料，经高温烧结后玻璃料渗透入底层的空隙内，
形成致密的高强度底层。 5、修整打磨烧结后的底层冠，常规方法堆塑体瓷，切瓷等瓷层。
第一节 全瓷修复工艺技术的种类
二、失蜡法全瓷技术 （一）技术简介 是目前最常用的全瓷修复技术。又可分为铸造陶瓷和热压成
型两大类。 （二）制作步骤 1、修整代型，涂代型隙料 2、蜡型制作 3、铸圈的焙烧、铸造 4、分离铸造玻璃体 5、瓷化 6、将瓷化后的修复体在模型上试戴、修改，并抛光。 7、上色或堆塑饰面瓷
全瓷修复工艺技术
思考：1.金属烤瓷与全瓷修复的比较？ 2.全瓷冠的问题在哪？
第一节 全瓷修复工艺技术的种类
按照制作方法的不同可分为四大类： （一）粉末法 （二）失蜡法 （三）机械加工技术 （四）瓷沉积技术
第一节 全瓷修复工艺技术的种类
一、粉末法全瓷技术 （一）技术简介
根据制作的不同又包括瓷粉直接堆塑烧结技术和粉浆涂塑技术。 （二）制作步骤 1、复制耐火模型，制作个别代型，涂布分离剂。 2、将底层材料的粉浆涂塑于代型上，用雕刀塑形，并修整边缘。 3、在专用的烤瓷炉里进行底层支架的烘干、烧结，然后将底层小心地从
（二）安插铸道、包埋和铸造 陶瓷块和压铸活塞
铸道底座和铸圈
安插铸道
量取长度，确定修复体的位置
在热压铸机里压注
（三）分离修复体、调改打磨 切割铸圈
切割开的铸圈，露出陶瓷底座
分离修复体
分离出的修复体，带有铸道和底座

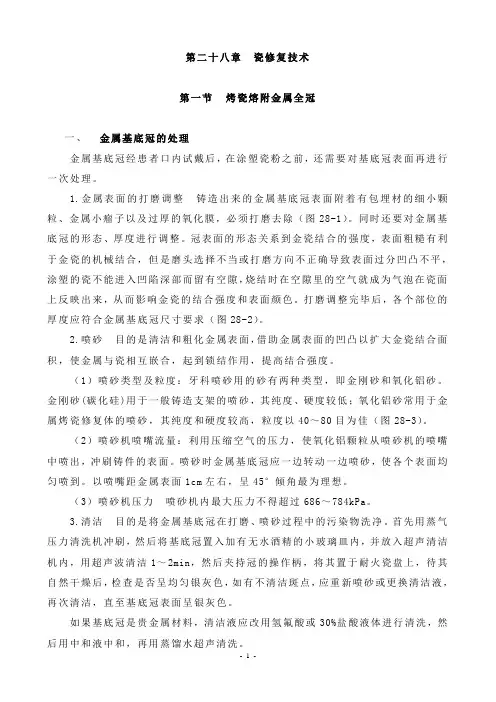

第二十八章 瓷修复技术
第二十八章瓷修复技术第一节烤瓷熔附金属全冠一、金属基底冠的处理金属基底冠经患者口内试戴后，在涂塑瓷粉之前，还需要对基底冠表面再进行一次处理。
1.金属表面的打磨调整铸造出来的金属基底冠表面附着有包埋材的细小颗粒、金属小瘤子以及过厚的氧化膜，必须打磨去除（图28-1）。
同时还要对金属基底冠的形态、厚度进行调整。
冠表面的形态关系到金瓷结合的强度，表面粗糙有利于金瓷的机械结合，但是磨头选择不当或打磨方向不正确导致表面过分凹凸不平，涂塑的瓷不能进入凹陷深部而留有空隙，烧结时在空隙里的空气就成为气泡在瓷面上反映出来，从而影响金瓷的结合强度和表面颜色。
打磨调整完毕后，各个部位的厚度应符合金属基底冠尺寸要求（图28-2）。
2.喷砂目的是清洁和粗化金属表面，借助金属表面的凹凸以扩大金瓷结合面积，使金属与瓷相互嵌合，起到锁结作用，提高结合强度。
（1）喷砂类型及粒度：牙科喷砂用的砂有两种类型，即金刚砂和氧化铝砂。
金刚砂(碳化硅)用于一般铸造支架的喷砂，其纯度、硬度较低；氧化铝砂常用于金属烤瓷修复体的喷砂，其纯度和硬度较高，粒度以40～80目为佳（图28-3）。
（2）喷砂机喷嘴流量：利用压缩空气的压力，使氧化铝颗粒从喷砂机的喷嘴中喷出，冲刷铸件的表面。
喷砂时金属基底冠应一边转动一边喷砂，使各个表面均匀喷到。
以喷嘴距金属表面1cm左右，呈45°倾角最为理想。
（3）喷砂机压力喷砂机内最大压力不得超过686～784kPa。
3.清洁目的是将金属基底冠在打磨、喷砂过程中的污染物洗净。
首先用蒸气压力清洗机冲刷，然后将基底冠置入加有无水酒精的小玻璃皿内，并放入超声清洁机内，用超声波清洁1～2min，然后夹持冠的操作柄，将其置于耐火瓷盘上，待其自然干燥后，检查是否呈均匀银灰色，如有不清洁斑点，应重新喷砂或更换清洁液，再次清洁，直至基底冠表面呈银灰色。
如果基底冠是贵金属材料，清洁液应改用氢氟酸或30%盐酸液体进行清洗，然后用中和液中和，再用蒸馏水超声清洗。
全瓷贴面修复技术交流ppt详解.
（优选）全瓷贴面修复技术交流
概述
1
全瓷贴面的介绍
2
全瓷贴面的适应症
3
临床技术要点
4
病例展示
全瓷贴面介绍
全瓷贴面介绍
全瓷贴面的强度
125Mpa
182Mpa
450Mpa
全瓷贴面的适应症
全瓷贴面的临床技术要点
牙体预备的操作要点
牙体唇面的预备
牙体唇面的预备
引导车针和硅橡胶剖面
牙体唇面的预备
牙体邻间区的预备
牙体龈端的预备
牙体切端的预备
牙体切端的预备
牙体舌侧的预备
关于全瓷贴面的几点讨论
瓷贴面的预备形式的特点
开窗式的局限性
对接式的局限性
包绕式的局限性
病例1Biblioteka 病例1病例1病例2
病例2
病例2
病例2
病例3
病例4
病例4
病例4
病例5
病例5
病例6
病例6
病例6
概述
1
全瓷贴面的介绍
2
全瓷贴面的适应症
3
临床技术要点
4
病例展示
全瓷贴面介绍
全瓷贴面介绍
全瓷贴面的强度
125Mpa
182Mpa
450Mpa
全瓷贴面的适应症
全瓷贴面的临床技术要点
牙体预备的操作要点
牙体唇面的预备
牙体唇面的预备
引导车针和硅橡胶剖面
牙体唇面的预备
牙体邻间区的预备
牙体龈端的预备
牙体切端的预备
牙体切端的预备
牙体舌侧的预备
关于全瓷贴面的几点讨论
瓷贴面的预备形式的特点
开窗式的局限性
对接式的局限性
包绕式的局限性
病例1Biblioteka 病例1病例1病例2
病例2
病例2
病例2
病例3
病例4
病例4
病例4
病例5
病例5
病例6
病例6
病例6
《瓷修复工艺技术》PPT课件
第8章 瓷修复技术
制作者：马玉革 关于
整理ppt
1
目录
概述 烤瓷熔附金属修复工艺技术 烤瓷修复技术 铸造陶瓷修复技术
整理ppt
2
马玉革
本溪市卫生学校
邮政编码：117000
电子信箱：
电话：0414-2158151
教材版本：技能型紧缺人才培养培训 工程教 材《固定义齿修复工艺技术》 科学出版社
• （6）金属基底应保持一定的厚度，以便能承受一定的咬 合压力（图8-15）。
整理ppt
32
图8-10 金属基底表面不能有锐角、 锐边，要形成光滑曲面
整理ppt
33
图8-11 切缘部分最好用瓷包绕
整理ppt
34
图8-12 瓷层过厚容易瓷裂
整理ppt
35
图8-13 金瓷呈对接形式
整理ppt
36
整理ppt
4
第１节 概述
一．发展简史 二．展望 三．常用瓷修复技术的类型和方法
整理ppt
5
简史
年代 相关人员
成果
1774年 法国人Duchatean 陶瓷材料制作义齿
1820年 Lindere
陶瓷做充填修复
1887年 美国人Land 1889年 美国人Land
自制煤气炉进行陶 瓷的烧结
陶瓷冠试制成功
整理ppt
20
图8-4 金-瓷热膨胀系数与瓷裂
整理ppt
21
• （一）烤瓷炉 • （二）铸造机 • （三）超声波清洗机 • （四）喷砂抛光机 • （五）筑塑常用工具
整理ppt
22
图8-5 立式烤瓷炉
整理ppt
23
图8-6 超声波清洗机
整理ppt
制作者：马玉革 关于
整理ppt
1
目录
概述 烤瓷熔附金属修复工艺技术 烤瓷修复技术 铸造陶瓷修复技术
整理ppt
2
马玉革
本溪市卫生学校
邮政编码：117000
电子信箱：
电话：0414-2158151
教材版本：技能型紧缺人才培养培训 工程教 材《固定义齿修复工艺技术》 科学出版社
• （6）金属基底应保持一定的厚度，以便能承受一定的咬 合压力（图8-15）。
整理ppt
32
图8-10 金属基底表面不能有锐角、 锐边，要形成光滑曲面
整理ppt
33
图8-11 切缘部分最好用瓷包绕
整理ppt
34
图8-12 瓷层过厚容易瓷裂
整理ppt
35
图8-13 金瓷呈对接形式
整理ppt
36
整理ppt
4
第１节 概述
一．发展简史 二．展望 三．常用瓷修复技术的类型和方法
整理ppt
5
简史
年代 相关人员
成果
1774年 法国人Duchatean 陶瓷材料制作义齿
1820年 Lindere
陶瓷做充填修复
1887年 美国人Land 1889年 美国人Land
自制煤气炉进行陶 瓷的烧结
陶瓷冠试制成功
整理ppt
20
图8-4 金-瓷热膨胀系数与瓷裂
整理ppt
21
• （一）烤瓷炉 • （二）铸造机 • （三）超声波清洗机 • （四）喷砂抛光机 • （五）筑塑常用工具
整理ppt
22
图8-5 立式烤瓷炉
整理ppt
23
图8-6 超声波清洗机
整理ppt
全瓷贴面美学修复课件15页PPT
可以不打麻药） 注：舌侧窝的重要性，舒适度
贴面修复的适应症
1.对活髓或死髓牙漂白治疗无效或不希望选择漂白治疗 的牙齿
死髓牙 四环素牙 氟斑牙 增龄引起的牙齿颜色加重 2.需要明显改善形态的前牙 牙结构缺损，釉质发育不全，轻度缺损 前牙外观形态异常，过小牙、畸形牙、牙间隙、牙 齿邻间隙过大、轻度错位牙、过短牙、前牙舌倾
光固化硬质树脂
瓷贴面
（颜色稳定性好）
瓷贴面修复的优点
1. 不会使牙面修复臃肿不自然 2. 不会像树脂贴面那样会着色污染，美容效果更加持
久 3. 牙龈组织更健康 平龈或龈上 4. 美容修复效果更佳 5. 比树脂贴面有效减少破损 6. 磨除牙体组织少 7. 通常无需麻醉 （因为在牙釉质上，基本无痛觉，
（告诉技工基牙的颜色和想做成的颜色）
试戴
1. 检查是否就位 接触区、边缘、形态、大小、颜色 2. 试戴糊剂，找出最佳的粘结剂 注：试戴糊剂很重要，试过才知道哪种适合，不同颜色的糊
剂可影响贴面整体效果 3. 用力温和，避免折断 4. 嵌体和贴面一样，一定要在粘结后再调合
粘结面处理
1. 酸蚀后用加压喷雾冲洗（氢氟酸处理→机械结合力） 2. 干燥前涂上硅烷偶联剂→化学结合力 3. 干燥后不应有任何异物再污染粘结面 4. 建议上一层粘结剂，涂上水门汀，就位，固化
可以改善长宽比例
禁忌症
咬合异常 下颌严重深覆合，闭锁合 下颌唇侧严重磨损无间隙者 反合患者上颌唇侧磨损严重者 不良口腔习惯 夜磨牙，紧咬牙齿 咬异物或硬物习惯患者 无足够的牙釉质或可酸蚀的牙釉质
操作步骤
1.医患交流
让患者明白该方案的利与弊，让患者理解并认同治疗的方法和目的 只有牙周健康，最终的修复治疗才可能取得成功，同时，也只有患者满意且效果长期 稳定才能称之为成功 详细了解患者对美观的要求及心理要求，才能制作出适合具体患者的修复体 医师应评价患者的年龄、牙髓的相对位置、对牙体预备的心理状态和患者的个人期望 值。如果病人对磨牙存在较多的疑虑，最好不要进行预备，保留重新选择的机会。
贴面修复的适应症
1.对活髓或死髓牙漂白治疗无效或不希望选择漂白治疗 的牙齿
死髓牙 四环素牙 氟斑牙 增龄引起的牙齿颜色加重 2.需要明显改善形态的前牙 牙结构缺损，釉质发育不全，轻度缺损 前牙外观形态异常，过小牙、畸形牙、牙间隙、牙 齿邻间隙过大、轻度错位牙、过短牙、前牙舌倾
光固化硬质树脂
瓷贴面
（颜色稳定性好）
瓷贴面修复的优点
1. 不会使牙面修复臃肿不自然 2. 不会像树脂贴面那样会着色污染，美容效果更加持
久 3. 牙龈组织更健康 平龈或龈上 4. 美容修复效果更佳 5. 比树脂贴面有效减少破损 6. 磨除牙体组织少 7. 通常无需麻醉 （因为在牙釉质上，基本无痛觉，
（告诉技工基牙的颜色和想做成的颜色）
试戴
1. 检查是否就位 接触区、边缘、形态、大小、颜色 2. 试戴糊剂，找出最佳的粘结剂 注：试戴糊剂很重要，试过才知道哪种适合，不同颜色的糊
剂可影响贴面整体效果 3. 用力温和，避免折断 4. 嵌体和贴面一样，一定要在粘结后再调合
粘结面处理
1. 酸蚀后用加压喷雾冲洗（氢氟酸处理→机械结合力） 2. 干燥前涂上硅烷偶联剂→化学结合力 3. 干燥后不应有任何异物再污染粘结面 4. 建议上一层粘结剂，涂上水门汀，就位，固化
可以改善长宽比例
禁忌症
咬合异常 下颌严重深覆合，闭锁合 下颌唇侧严重磨损无间隙者 反合患者上颌唇侧磨损严重者 不良口腔习惯 夜磨牙，紧咬牙齿 咬异物或硬物习惯患者 无足够的牙釉质或可酸蚀的牙釉质
操作步骤
1.医患交流
让患者明白该方案的利与弊，让患者理解并认同治疗的方法和目的 只有牙周健康，最终的修复治疗才可能取得成功，同时，也只有患者满意且效果长期 稳定才能称之为成功 详细了解患者对美观的要求及心理要求，才能制作出适合具体患者的修复体 医师应评价患者的年龄、牙髓的相对位置、对牙体预备的心理状态和患者的个人期望 值。如果病人对磨牙存在较多的疑虑，最好不要进行预备，保留重新选择的机会。
全瓷修复注意事项PPT课件
全瓷修复体的粘结剂主要 有传统水门汀类粘结剂，树 脂类粘结剂及树脂增强型玻 璃离子。
2021
使用传统水门汀类粘接剂固位的全瓷冠， 边缘水门汀表层容易破坏溶解，出现明显缺 损，并在咀嚼模拟试验后缺损增多。这种粗 糙缺损的粘接剂表面易引起菌斑积聚，导致 牙周炎和继发龋，最终使全瓷冠修复失败。
树脂粘结剂因其良好的色泽，较高的粘结 强度，不易溶于口腔环境的特点被广泛应用 于全瓷修复中。树脂粘结材料采用睃蚀一树 脂粘结技术，通过高效能的釉质一牙本质粘 结系统，可以很大程度上提高粘结效能。
在粘结过程中，粘接面的清洁度 和湿度影响最后的粘结效果。
实验发现，唾液和滑石粉污染会 使剪切强度明显下降，所以在粘接 过程中应该避免唾液等杂质的污染， 使用橡皮障是一种很好的避免污染 的方法。
2021
用透射电子显微镜观察表明湿粘结技术对湿润的程度很敏感， 酸蚀冲洗后，为了维持胶原网的直立，表面的湿润足必要的， 但过多的水分会导致粘接剂的亲水基和疏水基的分离，树脂一 牙本质界面形成泡状或球状结构，这种现象被称为“过湿现 象”。
面足够粗化表面。但喷砂粗化可增强树脂粘结剂对氧化铝陶瓷 的渗透，从而增强粘结强度。
2．1．3 氧化锆陶瓷 氧化锆陶瓷不是以长石质为基质，玻璃基质含量较少，传统的 酸蚀对氧化锆 陶瓷的树脂没有粘结作用。只有用氧化铝颗粒喷砂后，使用磷 酸改性树脂粘接剂粘接有较持久的粘结强度。
2021
2.2 粘结过程中与粘结 后的隔湿
全瓷修复体 ——常见问题的原因及处理方法
2021
全瓷修复体修复失败的主要原因： 1、修复体断裂、瓷裂 2、修复体脱落
与粘结方法有 关
2021
2021
1
瓷裂
全瓷修复体的色彩逼真，自然美观， 但脆性较大, 如设计或制作不当易 引起瓷裂，瓷裂是全瓷修复失败的 主要原因之一。
2021
使用传统水门汀类粘接剂固位的全瓷冠， 边缘水门汀表层容易破坏溶解，出现明显缺 损，并在咀嚼模拟试验后缺损增多。这种粗 糙缺损的粘接剂表面易引起菌斑积聚，导致 牙周炎和继发龋，最终使全瓷冠修复失败。
树脂粘结剂因其良好的色泽，较高的粘结 强度，不易溶于口腔环境的特点被广泛应用 于全瓷修复中。树脂粘结材料采用睃蚀一树 脂粘结技术，通过高效能的釉质一牙本质粘 结系统，可以很大程度上提高粘结效能。
在粘结过程中，粘接面的清洁度 和湿度影响最后的粘结效果。
实验发现，唾液和滑石粉污染会 使剪切强度明显下降，所以在粘接 过程中应该避免唾液等杂质的污染， 使用橡皮障是一种很好的避免污染 的方法。
2021
用透射电子显微镜观察表明湿粘结技术对湿润的程度很敏感， 酸蚀冲洗后，为了维持胶原网的直立，表面的湿润足必要的， 但过多的水分会导致粘接剂的亲水基和疏水基的分离，树脂一 牙本质界面形成泡状或球状结构，这种现象被称为“过湿现 象”。
面足够粗化表面。但喷砂粗化可增强树脂粘结剂对氧化铝陶瓷 的渗透，从而增强粘结强度。
2．1．3 氧化锆陶瓷 氧化锆陶瓷不是以长石质为基质，玻璃基质含量较少，传统的 酸蚀对氧化锆 陶瓷的树脂没有粘结作用。只有用氧化铝颗粒喷砂后，使用磷 酸改性树脂粘接剂粘接有较持久的粘结强度。
2021
2.2 粘结过程中与粘结 后的隔湿
全瓷修复体 ——常见问题的原因及处理方法
2021
全瓷修复体修复失败的主要原因： 1、修复体断裂、瓷裂 2、修复体脱落
与粘结方法有 关
2021
2021
1
瓷裂
全瓷修复体的色彩逼真，自然美观， 但脆性较大, 如设计或制作不当易 引起瓷裂，瓷裂是全瓷修复失败的 主要原因之一。
第二十八章 瓷修复技术
第二十八章瓷修复技术第一节烤瓷熔附金属全冠一、金属基底冠的处理金属基底冠经患者口内试戴后，在涂塑瓷粉之前，还需要对基底冠表面再进行一次处理。
1.金属表面的打磨调整铸造出来的金属基底冠表面附着有包埋材的细小颗粒、金属小瘤子以及过厚的氧化膜，必须打磨去除（图28-1）。
同时还要对金属基底冠的形态、厚度进行调整。
冠表面的形态关系到金瓷结合的强度，表面粗糙有利于金瓷的机械结合，但是磨头选择不当或打磨方向不正确导致表面过分凹凸不平，涂塑的瓷不能进入凹陷深部而留有空隙，烧结时在空隙里的空气就成为气泡在瓷面上反映出来，从而影响金瓷的结合强度和表面颜色。
打磨调整完毕后，各个部位的厚度应符合金属基底冠尺寸要求（图28-2）。
2.喷砂目的是清洁和粗化金属表面，借助金属表面的凹凸以扩大金瓷结合面积，使金属与瓷相互嵌合，起到锁结作用，提高结合强度。
（1）喷砂类型及粒度：牙科喷砂用的砂有两种类型，即金刚砂和氧化铝砂。
金刚砂(碳化硅)用于一般铸造支架的喷砂，其纯度、硬度较低；氧化铝砂常用于金属烤瓷修复体的喷砂，其纯度和硬度较高，粒度以40～80目为佳（图28-3）。
（2）喷砂机喷嘴流量：利用压缩空气的压力，使氧化铝颗粒从喷砂机的喷嘴中喷出，冲刷铸件的表面。
喷砂时金属基底冠应一边转动一边喷砂，使各个表面均匀喷到。
以喷嘴距金属表面1cm左右，呈45°倾角最为理想。
（3）喷砂机压力喷砂机内最大压力不得超过686～784kPa。
3.清洁目的是将金属基底冠在打磨、喷砂过程中的污染物洗净。
首先用蒸气压力清洗机冲刷，然后将基底冠置入加有无水酒精的小玻璃皿内，并放入超声清洁机内，用超声波清洁1～2min，然后夹持冠的操作柄，将其置于耐火瓷盘上，待其自然干燥后，检查是否呈均匀银灰色，如有不清洁斑点，应重新喷砂或更换清洁液，再次清洁，直至基底冠表面呈银灰色。
如果基底冠是贵金属材料，清洁液应改用氢氟酸或30%盐酸液体进行清洗，然后用中和液中和，再用蒸馏水超声清洗。
传统陶瓷修补工艺钜瓷(百陶会)课件
传统陶瓷修补工艺的重要性
保护文物
通过传统陶瓷修补工艺，可以将 受损的陶瓷文物恢复原貌，起到
保护和延长文物寿命的作用。
传承技艺
传统陶瓷修补工艺是一种非物质 文化遗产，通过学习和传承，可
以保留和发扬民族文化特色。
研究价值
传统陶瓷修补工艺中蕴含着丰富 的历史文化信息，对于研究古代 陶瓷制作技艺、社会文化发展等
操作环境
确保修补环境干燥、 无尘，以避免对陶瓷 和修补材料产生不良 影响。
修补流程
按照规定的修补流程 进行操作，不得省略 或改变顺序。
细节处理
注意处理细节，如修 补材料的混合、涂料 的稀释等，以确保修 补效果完善。
案例一：唐代白瓷碗的修补
背景介绍
唐代白瓷碗具有很高的艺术价值和历 史价值，但由于各种原因，部分碗会 出现破损。
传统陶瓷修补工艺钜瓷(百 陶会)课件
目录
• 引言 • 传统陶瓷修补工艺种类 • 传统陶瓷修补工具与材料 • 传统陶瓷修补工艺步骤 • 传统陶瓷修补工艺实践与案例分析 • 结论与传统陶瓷修补工艺展望
01
引言
目的和背景
目的
了解和学习传统陶瓷修补工艺钜瓷(百陶会)，通过对工艺的深入了解，提高陶 瓷修复技术和方法。
第一对裂纹进行清算，然 后使用填充材料进行填充 ，接着使用专业工具进行 打磨和上色。
完成修补后，对青瓷盘进 行效果评估。如检查修补 部位是否与原品类似、是 否有色差等。
06
结论与传统陶瓷修补工艺 展望
传统陶瓷修补工艺的价值与意义
文化传承
传统陶瓷修补工艺是一种历史悠久的文化现象，它承载着世代匠人的智慧和技艺，也反应 了不同时期的社会文化特点。对于保护和传承这一特殊的文化遗产具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于排龈
▪ 排龈线的选择
[ 14 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
生物学宽度
[ 15 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
全瓷修复技术
主讲人：祁豪杰
[ 1 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
全瓷牙的优点：
▪ 生物相容性最好，对牙龈无刺激，性能稳定。 ▪ 通透性好，易模仿天然牙的特征。 ▪ 对核磁及CT检查无干扰，不需要摘除。 ▪ 强度和硬度较高。
[ 3 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
▪ 2.氧化铝全瓷（渗透性全瓷）
优点：针对基牙色泽较深或是金属核桩的病例比铸瓷更易获的 较好的美学效果。
氧化铝全瓷系统的饰面瓷及特殊染色瓷的种类较铸瓷更多， 更容易做出需要的色泽。 氧化铝的强度达到600Mpa，抗折率明显高于铸瓷。肩台处的预备▪ 以圆周方式，切削牙体
▪ 建立牙体预备形态，磨出颈缘线
▪ 用直角或内角圆钝的车针预备出有角肩台。 ▪ 肩台宽度多为1mm ▪ 使用专用的肩台车针进行边缘修整，去除边
缘无基釉。
[ 11 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
[ 2 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
全瓷牙的分类：
▪ 1 .铸瓷 （白榴石基全瓷）
E---max 易美
优点：是全瓷材料中半透明效果最好的，适合用于牙色正 常的单颗前牙修复，及贴面修复。 铸瓷的强度达到360Mpa 缺点: 强度有限，要求 内冠厚度需达到0.7~0.8mm 不适合做桥体及后牙全冠。
[ 8 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
引导沟的预备
▪ 确定牙体预备量基准 ▪ 磨出引导沟 ▪ 从前庭侧向口腔内侧（或者反向）切削 ▪ 引导沟的唇侧深度为1.5~2mm.
[ 9 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
▪ 牙体二次预备
冠核精细修磨
▪ 后续措施
[ 6 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
预备车针的类型
▪ 无角肩台
鱼雷形 / 带锥度鱼雷形车针 用于纯铸造冠和饰面冠
▪ 有角肩台（带圆角/无圆角）
柱形KR车针 / 锥形KR车针 柱形 / 锥形车针 用于全瓷冠和饰面冠
注意 ：牙体预备深度不可进入距离龈沟底0.5mm范围内， 。 否则会造成严重的牙龈、牙周问题
[ 16 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
▪ 蓝线代表瓷冠边
缘， 需要随着 白线CEJ（釉牙 骨质界）移行， 而上面的医生就 没有做到这一点 ，用一条直线来 代替了曲线，那 么在靠近牙龈乳 头位置就距离龈 沟底过近了，因 为在这里龈沟底 是向下转弯了
[ 17 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
双线排龈
[ 18 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
[ 7 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
看见车针，就知道牙体预备的形状
▪ 具备明显颈缘线的有角肩台
柱形带尖角车针 主要用于纯铸造冠和金属烤瓷冠 复制而成的石膏模更精确
▪ 羽状肩台
锥形带尖角车针 只用于空间极为有限的纯铸造冠 边缘封闭易出问题
[ 5 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
全瓷牙体预备治疗步骤
▪ 引导沟的预备 ▪ 确定牙体预备深度
▪ 牙体初步预备
以圆周方式切削牙体 确定牙体预备的形态 如有必要，修整前牙颚侧和舌侧表面的形态
缺点:内冠需粉浆涂层烧结完成， 操作复杂。
[ 4 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
▪ 3.氧化锆全瓷
（CAD/CAM)计算机辅助车削系统
优点: 强度高达900Mpa，可制作后牙5单位的长桥 稳定性和硬度极高。制作工艺简便。
邻面预备舌侧的预备
▪ 避免伤及邻牙，留心特殊牙齿的解剖结构 ▪ 聚合度2~5度。 ▪ 先预备舌隆突以下舌侧肩台 ▪ 用桃形车针预备舌面窝
例如 850 高速（）
[ 10 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
精细抛光
▪ 冠核精细修磨 ▪ 使用合适形状的器械
碳化钨精修器械 细颗粒金刚砂研磨器械
[ 12 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
完成的肩台形态
[ 13 ] | Crown Preparation | 8. Februar 2005 | © GEBR. BRASSELER ·Germany
