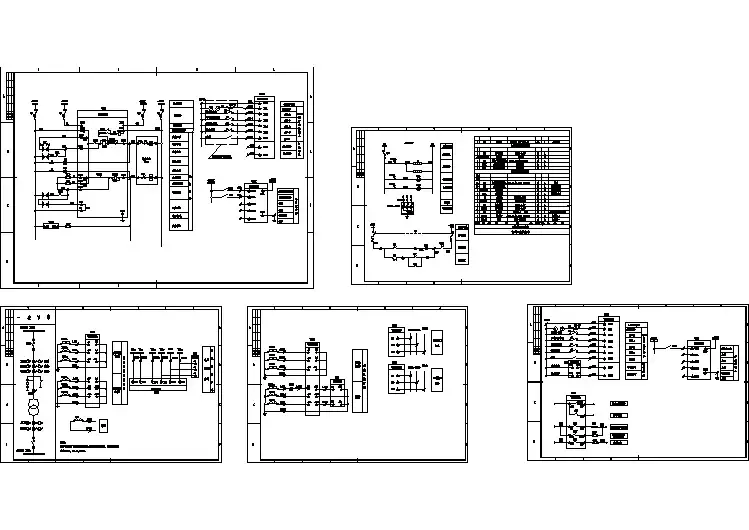

主变保护原理逻辑图

PST-1200主变保护原理一、差动保护1(SOFT-CD1)原理图

零序保护原理

零序保护原理零序电流与零序保护定义是什么呢？通过下面这篇简短的文章我们了解一下。什么是零序电流在正常的三相三线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0。如果在三相三线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。三项电流的向量和不等于零，所产生的电流即为零序电流。如何检测零序电流当存在零序电流时，电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。这里所接的互感器称为零序电流互感器。图1 零序电流互感器零序电流的危害零序电流是由三相不平衡带来的，三相不平衡的危害非常多，下面列举两个三相不平衡的危害： 1、增加变压器损耗假设变压器的三相损耗分别为：Qa=Ia2 R、Qb= Ib2 R 、Qc =Ic2 R，式中Ia、Ib、Ic分别为变压器二次负荷相电流，R为变压器的相电阻。则变压器的损耗表达式如下： Qa+Qb+Qc≥3√〔（Ia2 R）（Ib2 R）（Ic2 R）〕由此可知，变压器的在负荷不变的情况下，当Ia=Ib=Ic时，即三相负荷达到平衡时，变压器的损耗最小。当存在零序电流时，三相负荷不平衡，增大变压器损耗。而当不平衡严重时，变压器损耗过大，会加速变压器的老化甚至烧毁。 2、增加高压线路的损耗设高压线路每相的电流为I，其功率损耗为：ΔP1 = 3I2R，在最大不平衡时，高压对应相为1.5I，另外两相都为0.75 I，功率损耗为： ΔP2 = 2（0.75I）2R+（1.5I）2R = 3.375I2R =1.125（3I2R）即高压线路上电能损耗增加12.5%。零序保护在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量（比如零序电流）构成保护接地短路的继电保护装置统称为零序保护。

电池保护板工作原理

锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,常用的保护IC有8261,DW01+,CS213,GEM5018等，其中精工的8261系列精度更好，当然价钱也更贵。后面几种都是台湾出的，国内次级市场基本都用DW01+和CS213了，下面以DW01+ 配MOS管8205A （8pin）进行讲解: 锂电池保护板其正常工作过程为: 当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。 2.保护板过放电保护控制原理: 当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的放电回路被切断，电芯将停止放电。保护板处于过放电状态并一直保持。等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新

接上，电芯经充电器直接充电。 3.保护板过充电保护控制原理: 当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的充电回路被切断，电芯将停止充电。保护板处于过充电状态并一直保持。等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电. 4.保护板短路保护控制原理: 如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。电压UA就是8205A的导通内阻与放电电流产生的电压，负载电流增大则UA必然增大,因UA0.006L×

主变差动的原理,整定,校验及定值表说课材料

主变差动的原理,整定,校验及定值表

1.1.1. 主变比率制动式差动保护比率制动式差动保护能反映主变内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，既要考虑励磁涌流和过励磁运行工况，同时也要考虑TA 断线、TA 饱和、TA 暂态特性不一致的情况。由于变压器联结组不同和各侧TA 变比的不同，变压器各侧电流幅值相位也不同，差动保护首先要消除这些影响。本保护装置利用数字的方法对变比和相位进行补偿，以下说明均基于已消除变压器各侧电流幅值相位差异的基础之上。 1.1.1.1. 比率差动动作方程 ??? ??-+-+≥-+≥>) I 6I (6.0)I I 6(S I I ) I I (S I I I I e res 0.res e 0.op op 0.res res 0.op op 0.op op )I 6I ()I 6I I ()I I (e res e res 0.res res.0res >≤<≤ (6-3-1) op I 为差动电流，0.op I 为差动最小动作电流整定值，res I 为制动电流，0.res I 为最小制动电流整定值，S 为动作特性折线中间段比率制动系数。op.0I ，res.0I ，S 需用户整定。对于两侧差动： 21I I I op += (6-3-2) 2I 21res I I -= (6-3-3) 1I ，2I 分别为变压器高、低压侧电流互感器二次侧的电流。各侧电流的方向都以指向变压器为正方向。 1.1.1. 2. 比率差动动作特性比率差动动作特性同图6-3-1所示： .OP I res I 0 .res e .OP I 7.1I 3.1

零序电流互感器的作用及原理

（当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时，对TN-S 系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗 Zf，即 Zs=Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN 和接触电阻Zf，即 ZS=Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即 ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。 TT 接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB》》Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT 系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/0e15976718.html,。

锂电池保护板工作原理资料

锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解: 锂电池保护板其正常工作过程为: 当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。 2.保护板过放电保护控制原理:

当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的放电回路被切断，电芯将停止放电。保护板处于过放电状态并一直保持。等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。 4.保护板过充电保护控制原理: 当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关

零序电流保护有什么特点

零序电流保护有什么特点在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量构成保护接地的继电保护装置统称为零序保护。零序电流保护主要由零序电流（电压）滤过器、电流继电器和零序方向继电器三部分组成。优点：1.结构与工作原理简单。 2.整套保护中间环节少，对近处故障可以实现快速动作，有利于减少发展性故障。 3.保护定值不受负荷电流的影响，也基本不受其他中性点不接地电网短路故障的影响，所以保护延时段灵敏度允许整定较高。零序保护分零序电流保护和零序电压保护，通常会配以继电器或微机保护装置进行电路的保护。零序电流保护的原理就是利用三相电流的矢量和来进行保护，一般会在出线电缆上套入一个零序CT，正常情况下三相ABC之间的电流矢量和为0，当某相发生单相接地故障，那么三相ABC之间的电流矢量和大于0，这时零序CT为给继电器或微机保护装置发生信号，在一定的时间内使断路器跳闸，起到保护作用；零序电压保护也和前者类似，对于高压而言，一般会在PT柜里装三只单相电压互感器，二次侧的开口三角接线方式就是监测系统的零序电压信号，当系统出现三相电压不平衡或单相接地后，零序电压发生信号，装置会使断路器跳闸。

电池保护板原理详解

锂电池电路保护板详解 1.锂电池电路保护板典型电路 2.保护板的核心器件：U1 和 U2A/U2B。U1是保护IC，它由精确的比较器来获得可靠的保护参数。U2A和U2B是MOS管，串在主充放电回路，担当高速开关，执行保护动作。 3.B1的正负极接电芯的正负极；P+,P-分别接电池输出接口的正负极。 4.R3是NTC电阻，配合用电器件的MCU产生保护动作（检测电池温度）。R4是固定阻值电阻，做电池识别。 5.放电路径：B1+ ----- P+ ------ P- ------B1- 6.充电路径：P+ ------- B1+ ------ B1- ------ P- 7.DO是放电保护执行端，CO 是充电保护执行端。

8.充电保护：当电池被充电，电压超过设定值VC（4.25V- 4.35V，具体过充保护电压取决于保护IC）时，CO变为低电平，U2B截止（箭头向内是N-MOS，VG大于VS导通），充电截止。当电池电压回落到VCR（3.8V-4V，具体由IC决定），CO变为高电平，U2B导通，充电继续。VCR必须小于VC一个定值，以防止频繁跳变。 9.过充保护的时候，即电池充满电的时候，U2B MOS截止了，手机是不是就关机了呢？答案是肯定没有，不然的话手机开机插着充电器充电，充满电就会自动关机了。现在的MOS管生产工艺决定了，生产的时候都会形成一个寄生二极管（也叫体二极管，不用担心体二极管的耐流值，电池厂都替你考虑了，放电是没问题的）MOS管标准的画法如上图。充电保护的时候，B-到P-处于断开状态，停止充电。但U2B的体二极管的方向与放电回路的电流方向相同，所以仍可对外负载放电。当电芯两端电压低于4.3V时，U2B将退出充电保护状态，U2B重新导通，即B-与P-又重新接上，电芯又能进行正常的充放电。 10.过放保护：当电池因放电而降低至设定值VD（2.3-2.5V），DO变为低电平，U2A截止，放电停止。P-到B-处于断开状态。当电池置于充电时，B-与P-通过U2A的体二极管接通，恢复到一定电压后，D0重新置高，U2A重新导通。

变压器差动保护原理

主变差动保护一、主变差动保护简介主变差动保护作为变压器的主保护，能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，差动保护是输入的两端CT 电流矢量差，当两端CT 电流矢量差达到设定的动作值时启动动作元件。差动保护是保护两端电流互感器之间的故障（即保护范围在输入的两端CT 之间的设备上），正常情况流进的电流和流出的电流在保护内大小相等，方向相反，相位相同，两者刚好抵消，差动电流等于零；故障时两端电流向故障点流，在保护内电流叠加，差动电流大于零。驱动保护出口继电器动作，跳开两侧的断路器，使故障设备断开电源。二、纵联差动保护原理 (一)、纵联差动保护的构成纵联差动保护是按比较被保护元件（1号主变）始端和末端电流的大小和相位的原理而工作的。为了实现这种比较，在被保护元件的两侧各设置一组电流互感器TA1、TA2，其二次侧按环流法接线，即若两端的电流互感器的正极性端子均置于靠近母线一侧，则将他们二次的同极性端子相连，再将差动继电器的线圈并入，构成差动保护。其中差动继电器线圈回路称为差动回路，而两侧的回路称为差动保护的两个臂。 (二)、纵联差动保护的工作原理根据基尔霍夫第一定律，0 =∑ ? I ；式中∑? I 表示变压器各侧电流的向量和，其物理意义是：变压器正常运行或外部故障时，若忽略励磁电流损耗及其他损耗，则流入变压器的电流等于流出变压器的电流。因此，纵差保护不应动作。当变压器内部故障时，若忽略负荷电流不计，则只有流进变压器的电流而没有流出变压器的电流，其纵差保护动作，切除变压器。见变压器纵差保护原理接线。

（1）正常运行和区外故障时，被保护元件两端的电流和的方向如图1.5.5（a）所示，则流入继电器的电流为继电器不动作。（2）区内故障时，被保护元件两端的电流和的方向如图1.5.5（b）所示，则流入继电器的电流为此时为两侧电源提供的短路电流之和，电流很大，故继电器动作，跳开两侧的断路器。由上分析可知，纵联差动保护的范围就是两侧电流互感器所包围的全部区域，即被保护元件的全部，而在保护范围外故障时，保护不动作。因此，纵联差动保护不需要与相邻元件的保护在动作时间和动作值上进行配合，是全线快速保护，且具有不反应过负荷与系统震荡及灵敏度高等优点。三、微机变压器纵差保护的主要元件介绍主要元件有：1）比率差动保护元件，2）励磁涌流闭锁元件，3）TA饱和闭锁元件，4）TA断线闭锁（告警）元件，5）差动速断元件，6）过励磁闭锁元件下面对各个元件的功能和原理作个简要的介绍：

零序电流互感器的原理及作用

零序电流互感器的原理及作用原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。作用：当电路中发生触电或漏电故障时，保护动作，切断电源。使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。产生零序电流的两个条件: 1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生； 2、零序电流有通路。以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC

锂电池保护板原理

锂电池保护板原理文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）

锂电池保护板原理锂电池(可充型)之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。普通锂电池保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关关断，保护电芯的安全。在保护板正常的情况下，Vdd为高电平，Vss,VM为低电平，DO、CO为高电平，当Vdd,Vss,VM任何一项参数变换时，DO或CO端的电平将发生变化。 1、过充电检出电压：在通常状态下，Vdd逐渐提升至CO端由高电平变为低电平时VDD-VSS间电压。 2、过充电解除电压：在充电状态下，Vdd逐渐降低至CO端由低电平变为高电平时VDD-VSS间电压。 3、过放电检出电压：通常状态下，Vdd逐渐降低至D O端由高电平变为低电平时VDD- VSS间电压。 4、过放电解除电压：在过放电状态下，Vdd逐渐上升到DO端由低电平变为高电平时 VDD-VSS间电压。

5、过电流1检出电压：在通常状态下，VM逐渐升至DO由高电平变为低电平时VM-VSS间电压。 6、过电流2检出电压：在通常状态下，VM从OV起以1ms以上4ms以下的速度升到 DO端由高电平变为低电平时VM-VSS间电压。 7、负载短路检出电压：在通常状态下，VM以OV起以1μS以上50μS以下的速度升至DO端由高电平变为低电平时VM-VSS间电压。 8、充电器检出电压：在过放电状态下，VM以OV逐渐下降至DO由低电平变为变为高电平时VM-VSS间电压。 9、通常工作时消耗电流：在通常状态下，流以VDD端子的电流（IDD）即为通常工作时消耗电流。 10、过放电消耗电流：在放电状态下，流经VDD端子的电流（IDD）即为过流放电消耗电流。 1、通常状态：电池电压在过放电检出电压以上（以上），过充电检出电压以下（以下），VM端子的电压在充电器检出电压以上，在过电流/检出电压以下（OV）的情况下，IC通过监视连接在VDD-VSS间的电压差及VM-VSS间的电压差而控制MOS管，DO、CO端都为高电平，MOS管处导通状态，这时可以自由的充电和放电；当电池被充电使电压超过设定值VC后，VD1翻转使Cout变为低电平，T1截止，充电停止，当电池电压回落至VCR时，Cout变为高电平，T1导通充电继续，VCR小于VC一个定值，以防止电流频繁跳变。当电池电压因放电而降低至设定值VD（）时， VD2翻转，以IC内部固定的短时间延时后，使Dout变为低电平，T2截止，放电停止。

手机锂电池保护板相关知识1【最新】

保护板初步知识 1、保护板的由来锂电池（可充型）之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现 . 2、主要保护能能过充电保护功能过放电保护功能过电流保护电流包括过流1 过流2 短路保护 3、保护板的组成和元件：保护板通常包括控制IC、开关MOS、储存电容、识别电阻及辅助器件NTC/PTC等组成。其中控制IC在一切正常的情况下控制MOS开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制MOS开关断开，保护电芯的安全。 PTC是正温度系数热敏电阻,NTC是负温度系数热敏电阻.PTC与NTC在应用上有不同的地方是:PTC在电路中可以做过电流保护,NTC主要是开关浪涌电流的抑制.他们也有共同的作用就是温度感测和侦测试 4、原理图及元件介绍 IC 它由精确的比较器来获得保护可靠的保护参数，主要参数： -过充电压 -过充恢复电压 -过放电压 -过放恢复电压 -过流检测电压 -短路保护电压 -耗电 MOSFET 串在主充放电回路中，担当高速开关，执行保护动作。我司所用的都是串在B- P-间。MOSFET包含三个电极：漏极（D）源极（S）栅极（G）；当G极为高电平时，D 极与S极导通，当G极为低电平时，D极与S极断开。主要参数: -内阻 -耐电流 -耐电压 -内部是否连通 -封装 FUSE PTC ：二次保护器件。原理图：

正极:B+ FUSE P+ 负极:B- MOS(2、3)脚 MOS（1）脚接 MOS（8）脚 MOS（5、6）脚夫 P- 5、功能介绍：通常状态：当电芯电压在2。5V---4。2V之间，IC的充电控制脚（第1脚）和放电管控制脚(第3脚)同时处于高电平,充电MOS、放电MOS同时打开，B-与P-连通,保护板有输出电压,能正常允放电. -过放状态:当电池接上手机等负载后，电芯电压渐渐降低，同时IC同部通过R1电阻实时监测电芯电压，当电芯电压降到IC的过放保护电压时，IC放电控制脚（第1脚）输出电压为0V，即低电平,放电MOS关闭,无输出电压。 - 过充状态：当电池通过充电器充电时，随着充电时间的增加，电芯电压越来越高，当电芯电压升高到过充保护电压时，IC将认为电芯处于过充电电压状态，IC的充电控制脚（第3脚）输出为低电平，即0V；此时充电MOS管关闭，B-与P-处于断开状态，充电回路切断，充电停止。保护板处于过充状态并一直保持。等到P+ P-之间接上负载后，因此时虽然充电管处于关闭状态，但其内部的二极管的正方向与放电回路的方向相同，故放电回路可以放电，当电芯电压被放低至过充电恢复电压以下时，充电管又导通，电芯的B-与保护板的P-又重新接上，电芯又能正常的充放电。 -过流及短路保护：当电池的负载电流超过IC的过流保护值时,IC的放电控制脚（第1脚）输出低电平，MOS管关闭。 3、常见的问题点： -内阻大：决定电池内阻的器件有 PCB的线阻，MOS管的导通内阻， FUSE的内阻，电芯内阻及镍片的电阻。解决方法：首先判断电芯内阻（一般要求小于60mΩ）是否超过标准，其次是测试保护板内阻（一般要求小于60mΩ）、FUSE内阻（一般要求小于15mΩ），最后检查镍片及接触电阻（一般要求小于15mΩ） -无电压无内阻（不能充放电等）：无电压无内阻通常是充电MOSFET关闭或放电MOSFET关闭或充放电MOS同时关闭，导致MOS管关闭的原因有 IC 不能正常工作或MOS管自身损坏或MOS连锡，虚焊。解决方法：先检查IC第5脚电压电否正常（电压与电芯电压相同），第6脚与B-是否连好，电芯电压是否正常，R1电阻是阻值是否正确，R1是否虚焊。其次检查IC的充电控制脚（3脚）和放电控制脚（5脚）电压是否正确（在通常的状态，IC的1、3脚都是高电平，等于电芯电压）。再次检查MOS是否短路，虚焊。无ID（热敏）：ID电阻一端连接保护板的P-端子，一端连接保接保护板的ID端子，若有此类问题时，可首先确认线路是否导通，其次可确认电阻本身是否不良或是否连锡。短路保护、过流保护不良：可先检查R2是否虚焊，IC的过流检测端子（IC的第2脚）是否虚焊，若无以上两种不良，那么应是IC本身损坏。

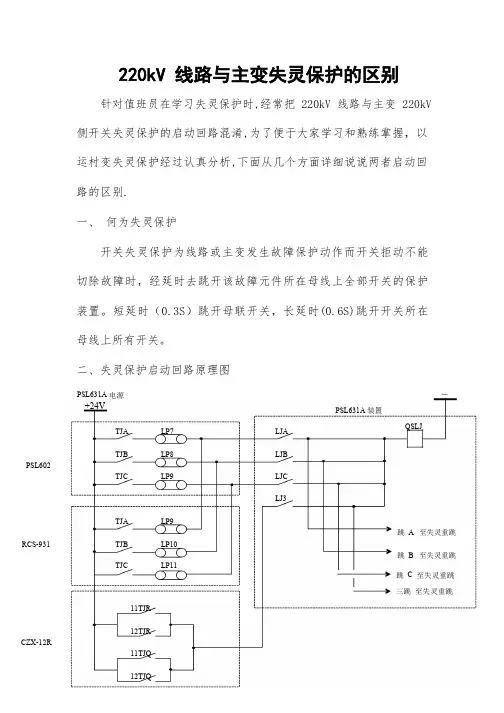

主变失灵保护启动回路原理示意图

主变失灵保护启动回路原理示意图 +24V （BP-2B 电源）复合电压动作解除失灵复压 I 母失灵出口失灵出口短延时跳母联失灵出口长延时跳I 母复合电压动作解除失灵复压 II 母失灵出口失灵出口短延时跳母联失灵出口长延时跳II 母说明：TJR1：1号主变第一套978保护出口跳闸信号，开关跳开时瞬时返回，实际是通过光隔开入； TJR2：1号主变第二套978保护出口跳闸信号，开关跳开时瞬时返回，实际是通过光隔开入； 1LP19：1号主变第一套978保护启动失灵；2LP19：1号主变第二套978保护启动失灵； 8LP21：RCS-974保护装置失灵启动；8LP22：RCS-974保护装置解除复合电压； LP552：母差屏1号主变失灵启动；LP75：母差屏1号主变解除复合电压闭锁； 1G ：25011闸刀辅助接点；2G ：25012闸刀辅助接点； LJ1、LJ2、LJ0分别为RCS-974保护装置中失灵启动过流、负序过流、零序过流动作接点； SLQD2：1号主变失灵启动短延时（解除复压）；SLQD1：1号主变失灵启动长延时（失灵启动），实际是通过光隔开入； T1：BP-2B 失灵出口短延时；T2：BP-2B 失灵出口长延时；动作过程：失灵保护动作后经短延时（0.5秒）解除复压，长延时(0.8)秒去启动BP-2B 装置中的失灵保护。BP-2B 保护装置中的失灵保护启动后，经短延时（0.3秒）去跳母联，长延时（0.6秒）去跳开相应母线所有元件。瓦斯保护为什么不去启动失灵保护？答：由于瓦斯保护的接点动作后，当开关跳开不会迅速返回，可能造成失灵保护误动作，所以瓦斯保护不去启动失灵。第一套978第二套978（974电源）

零序电流式漏电保护工作原理

零序电流式漏电保护的工作原理一、零序电流式漏电保护的元件组成：由断路器DW、零序电流互感器LLH、整流桥D以及漏电保护继电器J构成。二、工作原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，也就是Ia+Ib+Ic=0。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器LLH二次侧绕组无信号输出，漏电保护继电器J不吸合，漏电保护继电器常闭触点J1不断开，断路器DW不吸合，主电路中断路器的脱扣器DW1不动作。线路正常供电。当线路中出现漏电故障时，三相线路中的某一相与大地构成一个回路，回路中有漏电电流流过，这样零序电流互感器LLH中就有一个感应电压，通过整流桥D整流，得到一个直流电，当直流电流达到漏电保护继电器J动作电流时，漏电保护继电器J吸合，漏电保护继电器J的常闭触点J1打开，断路器DW失电，断路器的脱扣器DW1动作，切断电源，从而实现了漏电保护。可以从以下常见原因中查找漏电故障： 1电缆和电气设备是否长期过负荷运转，使绝缘老化，形成漏电 2 运行中的电气设备是否受潮或进水，使对地绝缘电阻降低而漏电 3 电缆的接头是否存在质量不高、接头不牢，运行或移动时松脱

形成漏电 4 设备内部是否随意增加电气元件，使电气距离减少，因放电形成漏电。 5 电缆是否受机械损伤或受潮、进水使绝缘损坏而漏电 6 电气设备是否遗留其他导电物体，使电源某相碰壳而形成漏电 7 电气设备是否接线错误造成漏电 8 电缆是否由于反复弯曲使芯线部分折断，刺破电缆的绝缘而形成漏电 9 电气设备是否在操作时产生弧光放电而造成漏电 10 电气设备在维修时，是否由于送停电错误，带电操作或工作不慎，造成人身触电而漏电。

S 和DW A主流锂电池保护板原理图说明

S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成（1）保护IC主要参数 1)?封装 2)?过充电压 3)?过充释放电压 4)?过放电压 5)?过放释放电压 6)?耐压 (2) MOSFET主要参数 1) N沟、P沟 2)?内阻 3)?封装（TSSOP8 <简称薄片>?、SOP8<简称厚片>、SOT23-6等） 4)?耐电流 5)?耐电压 6)?内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。下面以DW01?配MOS管8205A进行讲解: 激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS开关。 1.锂电池保护板其正常工作过程为: 当电芯电压在至之间时，DW01?的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。此时DW01?的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01?的电压，故均处于导通状态，即两个

电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。 2.保护板过放电保护控制原理: 当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01?内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01?将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的放电回路被切断，电芯将停止放电。保护板处于过放电状态并一直保持。等到保护板的P?与P-间接上充电电压后，DW01?经B-检测到充电电压后便立即停止过放电状态，重新在第1 脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。 3.保护板过充电保护控制原理: 当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到时,DW01?将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的充电回路被切断，电芯将停止充电。保护板处于过充电状态并一直保持。等到保护板的P?与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于时,DW01?停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电. 4.保护板短路保护控制原理: 在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。电压UA就是8205A的导通内阻与放电电流产生的电压，负载电流增大则UA必然增大,因UA0.006L×IUA又称为8205A的管压降，UA可以简接表明放电电流的大小。上升到时便认为负载电流到达了极限值，于是停止第1脚的输出电压，使第1脚电压变为0V、

锂电池保护板工作原理及构成

锂离子电池保护板工作原理及其构成锂离子电池保护板工作原理及其构成 MOS 锂在元素周期表上第3位，外层电子1个，容易失去形成稳定结构，所以是非常活泼的一种金属。而锂离子电池具有放电电流大、内阻低、寿命长、无记忆效应等被人们广泛使用，锂离子电池在使用中严禁过充电、过放电、短路，否则将会使电池起火、爆炸等致命缺点，所以，在使用可充锂电池都会带有一块保护板来保护电芯的安全。

保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFE T串在主充放电回路中担当高速开关，执行保护动作。电路原理图如下： 1、下面介绍保护IC个引脚功能：VDD是IC电源正极，VSS是电源负极，V-是过流/短路检测端，Do ut是放电保护执行端，Cout是充电保护执行端。 2、保护板端口说明：B+、B-分别是接电芯正极、负极；P+、P-分别是保护板输出的正极、负极；T 为温度电阻（NTC）端口，一般需要与用电器的MCU配合产生保护动作，后面会介绍，这个端口有时也标为ID，意即身份识别端口，这时，图上的R3一般为固定阻值的电阻，让用电器的CPU辨别是否为指定的电池。保护板工作过程：

1、激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS 开关。 2、充电：P+、P-分别接充电器的正负极，充电电流经过两个MOS对电芯进行充电。这时，IC的VD D、VSS既是电源端，也是电芯电压检测端（经R1）。随着充电的进行，电芯电压逐渐升高，当升高到保护IC门限电压（一般是4.30V，通常称为过充保护电压）时，Cout随即输出高电平将对应那个M OS关断，充电回路也被断开。过充保护后，电芯电压会下降，当下降到IC门限电压（一般为4.10V，通常称为过充保护恢复电压）时，Cout恢复低电平状态打开MOS开关。 3、放电：同样，在电池放电时，IC的VDD、VSS也会对电芯电压检测，当电芯电压下降到IC门限电压（一般是2.40V，通常称为过放保护电压）时，Dout随即输出高电平将对应那个MOS关断，放电

零序电流(零序保护)与剩余电流(漏电保护)的区别

接地故障保护与漏电故障保护的区别为了防止人身间接触电以及配电线路由于各种原因而遭损坏，引起火灾等事故，保证设备和线路的热稳定性，我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。在国家标准GB50054－95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法，零序电流保护与剩余电流保护（亦称漏电电流保护）。这两种电流保护的基本工作原理相同，但使用范围、安装等要求却有所不同）。零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB＋IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。剩余电流保护的具体做法是在被测的三相导线路上与中性N上各装一个C.T，或让三相导线与N线一起穿过一个零序C.T，得到三相导线与中性线N的电流矢量和IA＋IB＋IC＋IN，当设有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为零（严格讲为线路与设备的正常泄漏电流）；当发生某一相接地故障时，故障电流中会通过保护线PE及与地相关连的金属构件，即IA＋IB ＋IC＋IN≠0，此时数值为接地故障电流Id加正常泄漏电流。从以上分析可看出，零序电流保护和剩余电流保护两者的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即ΣI=0，并且都用零序C.T作为取样元件。在线路与电器设备正常情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序C.T的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。当发生接地故障是地，各相电流的矢量和不为零，故障电流的零序C.T的环形铁芯中产生磁通，零序C.T的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时，对TN-S 系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs＝Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN 和接触电阻Zf，即ZS＝Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS＝Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id＝220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时，该故障线

8205s锂电池保护板工作原理

8205S锂电池保护板工作原理产品描述:锂电保护场效应管(MOSFET) 8205A (GM8205A)规格书(PDF) 8205A 厂商:台湾进口Gem-mirco 8205A 封装:TSSOP-8 8205A 内阻:19mΩ8205A 电压:20V 电流:6A 锂电池保护板其正常工作过程为: 当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。 2.保护板过放电保护控制原理: 当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为

电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的放电回路被切断，电芯将停止放电。保护板处于过放电状态并一直保持。等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。 4.保护板过充电保护控制原理: 当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。此时电芯的B-与保护板的P-之间处于断开状态。即电芯的充电回路被切断，电芯将停止充电。保护板处于过充电状态并一直保持。等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电. 5.保护板短路保护控制原理: 如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30mU 03a9共约为60mU 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V
