[全]变压器主保护定值整定计算
变压器保护的整定计算
变压器保护的整定计算变压器保护是保证变压器在正常工作范围内运行的重要技术措施。
其保护功能包括过电流保护、微分保护和过电压保护等。
这些保护功能的整定计算是根据变压器的额定电流、额定电压和变比等参数，通过计算和判断来确定保护装置的整定值。
1.过电流保护计算：过电流保护主要用于保护变压器的绕组和冷却系统。
过电流保护的整定计算主要包括过负荷保护和短路保护两部分。
（1）过负荷保护：过负荷保护计算的整定值通常是根据变压器的额定容量和负荷电流来确定的。
一般来说，过负荷保护的整定值是额定容量的1.2～1.5倍。
（2）短路保护：短路保护的整定值主要由变压器短路电流来决定。
变压器短路电流可以通过计算或测试获得。
短路保护的整定值通常是根据变压器短路电流的大小和保护装置的动作时间来确定的。
保护装置的整定值应使得在变压器出现短路故障时，能够及时切断电路。
2.微分保护计算：微分保护主要用于检测变压器绕组的接线和绝缘状况。
微分保护的整定计算主要有以下几个步骤：（1）计算变压器的额定容量。
（2）确定微分保护的整定倍数，一般常见的整定倍数为0.5～5倍。
（3）计算并检验微分保护的整定电流。
整定电流应能覆盖变压器的额定负荷电流。
3.过电压保护计算：过电压保护主要用于保护变压器绝缘和绝缘油的安全。
过电压保护的整定计算主要有以下几个步骤：（1）计算额定变比，即变压器的额定高压和低压比值。
（2）根据变压器正常工作时的高压和低压电压值，计算过电压保护的整定值。
（3）整定过电压保护的动作时间。
动作时间应能保证在高压或低压过电压发生时，能够及时切断电路。
以上就是变压器保护的整定计算的基本内容。
整定计算的目的是合理地设置保护装置的整定值，使其能够在变压器发生内部或外部故障时及时切断电路，保证设备的安全运行。
在实际工程中，还需要根据具体情况进行调试和调整，以确保变压器保护装置的可靠性和灵敏性。
变压器保护定值整定
变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护对上述表格的说明：1、Sn 为计算平衡系数的基准容量。
对于两圈变压器Sn 为变压器的容量；对于三圈变压器Sn 一般取变压器高压侧的容量。
2、U h、U m、Ul 分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的 TA 变比。
4、TA 的二次侧均接成“Y”型5、I b 为计算平衡系数的基准电流，对于两圈变压器，I b 取高压侧的二次电流；对于三圈变压器I b一般取低压侧的二次电流。
如果按上述的基准电流计算的平衡系数大于 4，那么要更换基准电流I b，直到平衡系数满足 0.1<K<4；如果无论怎么选取基准电流都不能满足0.1<K<4 的要求，建议使用中间变流器（2）、最小动作电流 I op。
0I op。
0 为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：Krel（2*fi（n）+ U + m）InI op.0=Na式中：I n为变压器的二次额定电流，K rel 为可靠系数，K rel=1.3 — 1.5；f i（n）为电流互感器在额定电流下的比值误差。
f i（n）=±0.03（10P）， f i（n）=±0.01（5P）ΔU 为变压器分接头调节引起的误差（相对额定电压）；Δm 为 TA和 TAA 变比未完全匹配产生的误差，Δm 一般取 0.05。
一般情况下可取：I op.0= （ 0.2 — 0.5 ）I n 。
（3）最小制动电流的整定（0.8-1.0）InI res.0 = 。
Na（4）、比率制动系数 K 的整定最大不平衡电流的计算a 、三圈变压器=K st K aper f i I s.max +ΔU H I s.H.max + Δ U M I s.M.max+ Δm1I s.1.max+ Δm2I s.2.maxI unb.max式中：K st为 TA 的同型系数，K st=1.0K aper 为 TA 的非周期系数，Kaper=1.5—2.0（5P 或 10P 型 TA）或 Kaper=1.0（TP 型TA）f i 为TA的比值误差， f i=0.1；I s.max为流过靠近故障侧的TA的最大外部短路周期分量电流；I s.H.max、I s.M.max 分别为在所计算的外部短路时，流过调压侧（H、M）TA 的最大周期分量电流；I s.1.max、I s.2.max 分别为在所计算的外部短路时，流过非靠近故障点的另两侧的最大周期分量电流；Δm1、Δm2为由于1侧和2侧的TA（包括TAA）变比不完全匹配而产生的误差，初选可取Δm1=Δm2=0.05；b 、 两圈变压器I unb.max = （ K st K aper f i +ΔU +Δm ）I s.max式中的符号与三圈变压器一样。
主变压器定值整定原则
主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。
根据实际经验一般取：Isd =（4～12）Inb/ni （1）式中 Isd －保护装置差动速断定值；Inb －变压器的额定电流（高压侧）；ni －电流互感器变化。
b ．差动保护（1）谐波制动化：根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%-20%时，三相差动保护均被闭锁。
（2）最小动作电流Icd应大于额定负载时的不平衡电流，即Icd =Kk （Ktxfwc+ΔU+Δfpn ）Inb/ni （2）式中 Inb 、ni 同（1）式；Kk —可靠系数，取（1.3～1.5）;ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围，ΔU=5%；Ktx —电流互感器同型系数：当各侧电流互感器型号相同时取Ktx=0.5，不同时 取Ktx=1；fwc —电流互感器的允许误差：取fwc=0.1；Δfpn —电流互感器的变化（包括保护装置）不平衡所产生的相对误差取0.1。
一般Icd=（0.2～0.6）Inb/ni （3）（3）制动特性拐点Isl = Inb ／ni （4）Is2 = (1～1.2)Inb ／ni （5）Isl 、Is2可整定为同一点。
（4）最大制动系数K1、K2K1、K2 = Kk （Δfpn+ΔU+0.1）式中符号同（2）式。
K1、K2可整定为相同值，也可整定为：K1 = 1.3（Δfpn+ΔU+0.1） （6）K2 = 1.5（Δfpn+ΔU+0.1） （7）（5）电流调整率的整定计算中压侧调整率= （8） 式中 Unm —中压侧额定电压；Unh —高压侧额定电压；nLHh —高压侧电流互感器变化；nLHm —中压侧电流互感器变化；低压侧整率= ×√3 （注：该调整率不应大于1.99） （9） 式中ULHh 同（8）式UnL —低压侧额定电压；nLHh 同（8）式；Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化；电流调整率一般不应大于2。
变压器保护定值整定计算方法(一)
变压器保护定值整定计算方法(一)变压器保护定值整定计算介绍变压器是电力系统中重要的设备之一，为了保护变压器的安全运行，需要对其进行定值整定计算。
本文将介绍变压器保护定值整定计算的各种方法。
1. 电压差动保护定值整定计算电压差动保护是变压器保护中常用的一种方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定动作电流比和动作时间限定值。
2. 电流差动保护定值整定计算电流差动保护也是一种常用的变压器保护方法。
其定值整定计算的步骤如下： - 确定距离保护的动作特性； - 确定电流变比和电压变比； - 计算变压器的额定转差电流； - 确定主保护和备用保护的整定值，确保主保护在母线故障条件下动作。
过电流保护是保护变压器的常用方法之一。
其定值整定计算的步骤如下： - 确定过电流保护的动作特性； - 确定电流变比； - 计算变压器的额定电流； - 确定过电流保护的动作电流和动作时间。
4. 频率保护定值整定计算频率保护是一种对变压器进行保护的重要方法。
其定值整定计算的步骤如下： - 确定频率保护的动作特性； - 确定额定频率和额定电压； - 确定频率保护的动作频率和动作时间。
5. 温度保护定值整定计算温度保护是对变压器温度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定温度保护的动作特性； - 确定变压器的温度上限； - 确定温度保护的动作温度。
结论变压器保护定值整定计算是保证变压器安全运行的重要环节。
不同保护方法需要根据具体情况进行对应的定值整定计算，以确保变压器在故障发生时能够及时切除故障，并保护设备不受损失。
以上介绍了电压差动保护、电流差动保护、过电流保护、频率保护和温度保护等常见的变压器保护方法的定值整定计算步骤，希望对读者有所帮助。
湿度保护是对变压器湿度进行保护的一种方法。
其定值整定计算的步骤如下： - 确定湿度保护的动作特性； - 确定变压器的湿度上限和下限； - 确定湿度保护的动作湿度。
变压器保护整定计算
36
2020年8月14日星期五
变压器继电保护整定计算
37
2020年8月14日星期五
变压器继电保护整定计算
38
2020年8月14日星期五
变压器继电保护整定计算
39
2020年8月14日星期五
变压器继电保护整定计算
40
2020年8月14日星期五
变压器继电保护整定计算
41
2020年8月14日星期五
变压器继电保护整定计算
42
2020年8月14日星期五
Hale Waihona Puke 变压器继电保护整定计算43
2020年8月14日星期五
变压器继电保护整定计算
44
2020年8月14日星期五
变压器继电保护整定计算
45
2020年8月14日星期五
变压器继电保护整定计算
46
2020年8月14日星期五
变压器继电保护整定计算
47
2020年8月14日星期五
变压器继电保护整定计算
48
2020年8月14日星期五
变压器继电保护整定计算
49
2020年8月14日星期五
变压器继电保护整定计算
50
2020年8月14日星期五
变压器继电保护整定计算
51
2020年8月14日星期五
变压器继电保护整定计算
52
2020年8月14日星期五
变压器继电保护整定计算
53
2020年8月14日星期五
变压器继电保护整定计算
54
2020年8月14日星期五
变压器继电保护整定计算
55
2020年8月14日星期五
变压器继电保护整定计算
56

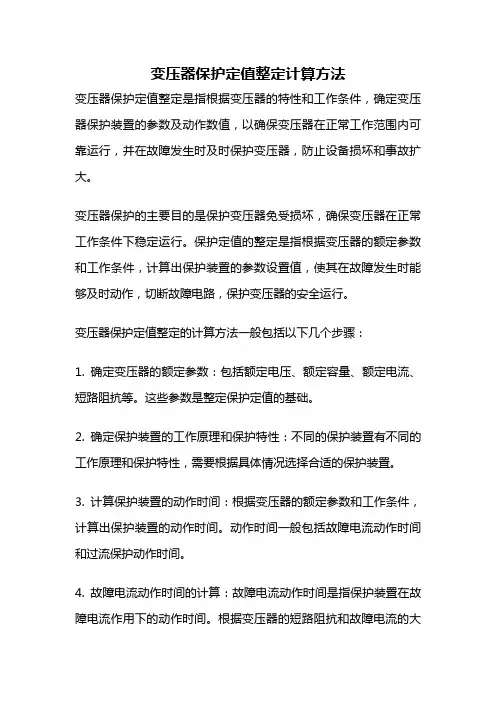

变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器保护定值整定是指根据变压器的特性和工作条件，确定变压器保护装置的参数及动作数值，以确保变压器在正常工作范围内可靠运行，并在故障发生时及时保护变压器，防止设备损坏和事故扩大。
变压器保护的主要目的是保护变压器免受损坏，确保变压器在正常工作条件下稳定运行。
保护定值的整定是指根据变压器的额定参数和工作条件，计算出保护装置的参数设置值，使其在故障发生时能够及时动作，切断故障电路，保护变压器的安全运行。
变压器保护定值整定的计算方法一般包括以下几个步骤：1. 确定变压器的额定参数：包括额定电压、额定容量、额定电流、短路阻抗等。
这些参数是整定保护定值的基础。
2. 确定保护装置的工作原理和保护特性：不同的保护装置有不同的工作原理和保护特性，需要根据具体情况选择合适的保护装置。
3. 计算保护装置的动作时间：根据变压器的额定参数和工作条件，计算出保护装置的动作时间。
动作时间一般包括故障电流动作时间和过流保护动作时间。
4. 故障电流动作时间的计算：故障电流动作时间是指保护装置在故障电流作用下的动作时间。
根据变压器的短路阻抗和故障电流的大小，可以计算出故障电流动作时间。
5. 过流保护动作时间的计算：过流保护动作时间是指保护装置在过流作用下的动作时间。
根据变压器的额定电流和过流保护装置的参数，可以计算出过流保护动作时间。
6. 考虑保护的可靠性和灵敏性：保护定值的整定要考虑保护的可靠性和灵敏性。
保护定值设置过高会导致保护动作不灵敏，保护定值设置过低又会导致误动作。
因此需要综合考虑保护装置的特性和工作条件，进行合理的整定。
以上是变压器保护定值整定的基本计算方法。
在实际应用中，还需要考虑变压器的具体情况和运行条件，以及保护装置的特性和参数设置等因素，进行综合整定。
同时，还需要定期检查和测试保护装置，确保其正常工作和可靠性。
只有通过科学合理的整定，才能有效保护变压器，提高设备的可靠性和运行安全性。
变压器保护整定计算
变压器保护整定计算变压器是电力系统中常见的电力装置，用于将输入电压变换为输出电压的设备。
为了确保变压器的安全运行和保护设备以及网络的安全，需要对变压器进行保护整定计算。
过载是指变压器在一段时间内超过其额定容量工作的情况，长时间的过载会导致变压器内部温度升高，进而导致变压器绝缘老化甚至烧毁。
因此，过载保护是变压器保护中最常见和重要的保护之一过载保护的整定计算需要根据变压器的额定容量、温度上升限值、热时间常数以及运行条件等参数来确定。
1.额定容量：变压器的额定容量是指变压器在标准条件下可连续运行的功率容量。
2.温度上升限值：变压器内部各部件的温度上升限值是根据绝缘材料的耐热性和使用寿命确定的。
一般情况下，变压器的卷筒温度上升限值为55℃，油温上升限值为70℃。
3.热时间常数：热时间常数是指变压器从额定负荷到温度上升限值所需的时间。
一般情况下，变压器的热时间常数为8-10小时。
根据以上参数，可以使用下面的计算公式来确定过载保护的整定值：I=S/(1.73*U)其中I为额定电流，单位为安培；S为变压器的额定容量，单位为千伏安；U为变压器的额定电压，单位为伏特。
整定值一般为额定电流的1.2-1.3倍。
短路故障是指变压器中发生的高电流故障，通常由电气设备的故障或电力系统故障引起。
短路故障会导致变压器的绕组过热、绝缘损坏甚至引发火灾，因此，短路保护也是变压器保护中必不可少的一项。
短路保护的整定计算需要考虑变压器的相对短路能力、保护设备的动作特性和整定电流等参数。
1.相对短路能力：相对短路能力是指变压器在短路故障时所能承受的电流短时值，单位为千安。
根据电力系统的设计和安全要求，变压器的相对短路能力应大于或等于系统故障电流。
2.动作特性：短路保护装置的动作特性包括熔断器的熔断时间、熔断曲线以及保护继电器的时间-电流特性等。
根据系统的要求和对保护的灵敏度和可靠性的要求，可以选取不同的保护装置。
3.整定电流：整定电流是指保护装置的动作电流，也是选择熔断器额定电流和继电器动作特性的参考值。
主变压器保护整定计算
主变压器保护整定计算1.主变压器保护装置-差动保护是主变压器最重要的保护装置之一、差动保护的原理是通过比较主变压器的输入和输出电流来检测是否有电流损失。
差动保护的主要部件是电流互感器。
-过流保护用于检测主变压器输入或输出电路中的异常电流。
当电流超过设定值时，过流保护会触发断路器跳闸。
-热保护是通过感应主变压器的温度来检测是否存在过载情况。
当主变压器的温度超过设定值时，热保护会触发断路器跳闸。
-欠压保护用于检测主变压器输入或输出电路中的欠压情况。
当电压低于设定值时，欠压保护会触发断路器跳闸。
2.主变压器保护整定计算的步骤差动保护整定计算是保护主变压器最常用的方法。
差动保护整定计算的步骤如下：a.根据主变压器的输入和输出额定电流以及互感器的变比，计算差动保护的整定电流。
整定电流通常取主变压器额定电流的10%-20%。
b.对于主变压器的高压侧和低压侧分别选择一组电流互感器作差动保护元件。
电流互感器的变比应与主变压器的变比相匹配。
c.设置差动保护的动作时间和动作灵敏度。
动作时间应根据主变压器的额定电流和故障电流来确定。
过流保护的整定计算是为了检测主变压器输入或输出电路中的异常电流。
过流保护整定计算的步骤如下：a.根据主变压器的额定电流和故障电流，选择过流保护的整定电流。
整定电流通常取主变压器额定电流的150%-200%。
b.设置过流保护的动作时间和动作灵敏度。
动作时间应根据主变压器的额定电流和故障电流来确定。
热保护的整定计算是为了检测主变压器的过载情况。
热保护整定计算的步骤如下：a.根据主变压器的额定电流和过载容量，选择热保护的整定温度。
整定温度通常取主变压器的额定温度上限。
b.设置热保护的动作时间和动作灵敏度。
动作时间应根据主变压器的额定电流和过载电流来确定。
欠压保护的整定计算是为了检测主变压器输入或输出电路中的欠压情况。
欠压保护整定计算的步骤如下：a.根据主变压器的额定电压和欠压容限，选择欠压保护的整定电压。
变压器保护定值整定计算方法
变压器保护定值整定计算方法一、引言变压器是电力系统中常见的重要设备，其正常运行对电力系统的稳定性和安全性起着至关重要的作用。
为了保护变压器免受故障和损坏，需要对变压器的保护装置进行定值整定。
本文将介绍变压器保护定值整定的计算方法。
二、变压器保护定值整定的目的变压器保护定值整定的目的是确保保护装置在变压器内部故障发生时能够迅速准确地动作，切断故障电路，保护变压器不受损坏。
定值整定的关键是确定保护装置的参数，包括动作电流、动作时间和动作方式等。
三、变压器保护定值整定的计算方法1. 确定保护装置的类型：根据变压器的类型和保护要求，选择合适的保护装置类型，常见的有过流保护、差动保护、绕组温度保护等。
2. 确定保护装置的动作电流：动作电流是指保护装置在故障发生时所需的电流值。
根据变压器的额定电流和负载情况，可以采用不同的计算方法来确定动作电流。
常用的有百分比制、倍数制和折算制等。
3. 确定保护装置的动作时间：动作时间是指保护装置在故障发生后所需的动作时间。
根据变压器的故障类型和保护要求，可以选择合适的动作时间。
常见的有瞬时动作、时间延迟动作和时间限制动作等。
4. 确定保护装置的动作方式：动作方式是指保护装置在故障发生时的动作方式。
根据变压器的故障类型和保护要求，可以选择合适的动作方式。
常见的有单相动作、双相动作和三相动作等。
5. 校验保护装置的定值：根据变压器的额定参数和保护要求，对定值进行校验。
可以通过模拟故障和实际测试等方法，验证保护装置的动作性能是否符合要求。
四、变压器保护定值整定的注意事项1. 考虑变压器的额定参数：在进行定值整定时，需要充分考虑变压器的额定电流、额定电压、变比、短路阻抗等参数，确保保护装置的定值与变压器的特性相匹配。
2. 考虑变压器的负载情况：变压器的负载情况对保护定值的选择有一定影响。
负载过大或过小都可能导致保护装置的误动作或漏动作，因此需要合理估计变压器的负载情况，并根据实际情况进行定值整定。
变压器保护定值整定
变压器保护定值整定 Revised by Petrel at 2021变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。
差动保护（1）、平衡系数的计算对上述表格的说明：1、Sn为计算平衡系数的基准容量。
对于两圈变压器Sn为变压器的容量；对于三圈变压器Sn一般取变压器高压侧的容量。
2、U h、U m、Ul分别为变压器高压侧、中压侧、低压侧的实际运行的电压。
3、n ha、n ma、n la分别为高压侧、中压侧、低压侧的TA变比。
4、TA的二次侧均接成“Y”型5、I b为计算平衡系数的基准电流，对于两圈变压器，I b取高压侧的二次电流；对于三圈变压器I b一般取低压侧的二次电流。
如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足0.1<K<4；如果无论怎么选取基准电流都不能满足0.1<K<4的要求，建议使用中间变流器（2）、最小动作电流I op。
0Iop。
0为差动保护的最小动作电流，应按躲过变压器额定负载运行时的最大不平衡电流整定，即：Iop.0=Nam)InUfi(n)*Krel(2∆+∆+式中：In为变压器的二次额定电流，K rel 为可靠系数，Krel=1.3—1.5；f i(n)为电流互感器在额定电流下的比值误差。
fi(n)=±0.03（10P），fi(n)=±0.01（5P）ΔU为变压器分接头调节引起的误差（相对额定电压）；Δm为TA和TAA变比未完全匹配产生的误差，Δm一般取0.05。
一般情况下可取：I op.0=（0.2—0.5）In。
（3）最小制动电流的整定I res.0=Na1.0)In-(0.8。
（4）、比率制动系数K的整定最大不平衡电流的计算a、三圈变压器Iunb.max =KstKaperfiIs.max+ΔUHI+ΔUMI+Δm1I+Δm2I式中：K st 为TA 的同型系数，K st =1.0K aper 为TA 的非周期系数，Kaper=1.5—2.0（5P 或10P 型TA ）或Kaper=1.0（TP 型TA ） f i 为TA 的比值误差，f i =0.1；I s.max 为流过靠近故障侧的TA 的最大外部短路周期分量电流； I 、I x 分别为在所计算的外部短路时，流过调压侧（H 、M ）TA 的最大周期分量电流；I 、I 分别为在所计算的外部短路时，流过非靠近故障点的另两侧的最大周期分量电流；Δm 1、Δm 2为由于1侧和2侧的TA （包括TAA ）变比不完全匹配而产生的误差，初选可取Δm 1=Δm 2=0.05；b 、两圈变压器I unb.max =（K st K aper f i +ΔU+Δm ）I s.max 式中的符号与三圈变压器一样。
[全]变压器主保护定值整定计算
![[全]变压器主保护定值整定计算](https://img.taocdn.com/s3/m/61ab7296336c1eb91b375da9.png)
变压器主保护定值整定计算以下差动保护采用二次谐波制动，以二圈变压器为例,所有计算均为向量和。
①不平衡电流产生的原因和消除方法：a．由变压器两侧电流相位不同而产生的不平衡电流；（Y/Δ-11）Y.d11 接线方式——两侧电流的相位差30°。
消除方法：相位校正。
* 二次接线调整变压器Y侧CT（二次侧）：Δ形。
Y.d11变压器Δ侧CT（二次侧）：Y形。
Y.Y12* 微机保护软件调整b．由计算变比与实际变比不同而产生的不平衡电流；c．由两侧电流互感器型号不同而产生的不平衡电流；(CT变换误差) d．由变压器带负荷调整分接头而产生的不平衡电流；(一般取额定电压) e．暂态情况下的不平衡电流；当变压器电压突然增加的情况下(如:空载投入,区外短路切除后).会产生很大的励磁涌流.电流可达2-3 In，其波形具有以下特点* 有很大的直流分量.(80%基波)* 有很大的谐波分量,尤以二次谐波为主.(20%基波)* 波形间出现间断.(削去负波后)可采用二次谐波制动，间断角闭锁，波形对称原理f．并列运行的变压器，一台运行，当令一台变压器空投时会产生和应涌流所谓“和应涌流”就是在一台变压器空载合闸时，不仅合闸变压器有励磁涌流产生，而且在与之并联运行的变压器中也出现涌流现象，后者就称为“和应涌流”。
其波形特点与励磁涌流差不多。
4、主变保护整定计算（1）计算变压器两侧额定一次电流—该侧CT变比。
注意：Kjx只与变压器本身有关，而与保护装置的CT接线形式无关。
传统的差动保护装置中，变压器Ｙ形绕组侧的CT多采用△接线，新的微机型差动保护装置中，变压器Ｙ绕组侧的CT可以采用Ｙ接线，微机型差动保护在装置内部实现了CT的△接线，因此在保护定值计算时可完全等同于外部△接线。
对于Ｙ/△-11接线方式：Ia`=Ia - Ib,Ib`= Ib - Ic, Ic `= Ic –Ia对于Ｙ/△-1接线方式：Ia`=Ia - Ic,Ib`= Ib - Ia, Ic `= Ic - Ib（3）计算平衡系数设变压器两侧的平衡系数分别为和，则：①降压变压器：选取高压侧（主电源侧）为基本侧，平衡系数为Kh=1Kl=Inh`/Inl`②升压变压器：选取低压侧（主电源侧）为基本侧，平衡系数为可见经平衡折算后Inh=Inl，即保护内部计算用变压器两侧额定二次电流相等，都等于所选的基本侧的额定二次电流。
变压器保护 定值计算 算法
电力变压器保护--低电压起动的带时限过电流保护整定计算(1) 保护装置的动作电流(应躲过变压器额定电流)输入参数:参数名 I1rT参数值 36.4单位 A描述变压器高压侧额定电流参数名 Kh参数值 1.15单位描述继电器返回系数参数名 Kjx参数值 1单位描述接线系数参数名 Kk参数值 1.3单位描述可靠系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz.j=Kk*Kjx*(I1rT/(Kh*nl))=1.3*1*(36.4/(1.15*20))=2.057391(2) 保护装置动作电压输入参数:参数名 Kh参数值 1.15单位描述继电器返回系数参数名 Kk参数值 1.3单位描述可靠系数参数名 Umin参数值 18.2单位 V描述运行中可能出现的最低工作电压参数名 ny参数值 20单位描述电压互感器变比计算公式及结果:Udz.j=Umin/(Kk*Kh*ny)=18.2/(1.3*1.15*20)=0.608696(3) 保护装置一次动作电流输入参数:参数名 Kjx参数值 1单位描述接线系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz=Idz.j*nl/Kjx=2.057391*20/1=41.147826(4)保护装置的灵敏系数(电流部分)与过电流保护相同输入参数:参数名 I2k2.min参数值 659单位 A描述最小运行方式变压器低压侧两相短路，流过高压侧稳态电流计算公式及结果:Klm=I2k2.min/Idz=659/41.147826=16.015427(5) 保护装置的灵敏系数(电压部分)输入参数:参数名 Ush.max参数值 20单位 V描述保护安装处的最大剩余电压参数名 ny参数值 20单位描述电压互感器变比计算公式及结果:Klm=Udz.j*ny/Ush.max=0.608696*20/20=0.608696保护装置动作时限与过电流保护相同电力变压器保护--低压侧单相接地保护(用高压侧三相式过电流保护)整定计算(1) 保护装置的动作电流和动作时限与过电流保护相同输入参数:参数名 I1rT单位 A描述变压器高压侧额定电流参数名 Kgh参数值 1.5单位描述过负荷系数参数名 Kh参数值 1.15单位描述继电器返回系数参数名 Kjx参数值 1单位描述接线系数参数名 Kk参数值 1.3单位描述可靠系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz.j=Kk*Kjx*Kgh*I1rT/(Kh*nl) =1.3*1*1.5*36.4/(1.15*20) =3.086087(2) 保护装置一次动作电流输入参数:参数名 Kjx参数值 1单位描述接线系数参数值 20单位描述电流互感器变比计算公式及结果:Idz=Idz.j*nl/Kjx=3.086087*20/1=61.721739(3)保护装置的灵敏系数(按最小运行方式下，低压侧母线或母干线末端单相接地时，流过高压侧（保护安装处）的短路电流校验)输入参数:参数名 I2k1.min参数值 659单位描述最小运行方式下变压器低压侧母线或母干线末端单相接地短路时，流过高压侧稳态电流计算公式及结果:Klm=I2k1.min/Idz=659/61.721739=10.676951电力变压器保护--电流速断保护整定计算(1) 保护装置的动作电流(应躲过低压侧短路时，流过保护装置的最大短路电流)输入参数:参数名 I"2k3.max参数值 70单位 A描述最大运行方式变压器低压侧三相短路，流过高压侧超瞬变电流参数名 Kjx参数值 1单位描述接线系数参数名 Kk参数值 1.3单位描述可靠系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz.j=Kk*Kjx*(I"2k3.max/nl)=1.3*1*(70/20)=4.55(2) 保护装置一次动作电流输入参数:参数名 Kjx参数值 1单位描述接线系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz=Idz.j*nl/Kjx=4.55*20/1=91(3)保护装置的灵敏系数(按系统最小运行方式下，保护装置安装处两相短路电流校验)灵敏系数应≥1.5两相电路：输入参数:参数名 I2k2.min单位描述最小运行方式下保护装置安装处两相短路超瞬变电流计算公式及结果:Klm=I2k2.min/Idz=3000/91=32.967033三相电路：输入参数:参数名 I2k3.min参数值 3000单位 A描述最小运行方式下保护装置安装处三相短路超瞬变电流计算公式及结果:Klm=I2k3.min*0.866/Idz=3000*0.866/91=28.549451电力变压器保护--过电流保护整定计算1.保护装置的动作电流(应躲过可能出现的过负荷电流)输入参数:参数名 I1rT参数值 36.42单位 A描述变压器高压侧额定电流参数名 Kgh参数值 0.1单位描述过负荷系数参数名 Kh单位描述继电器返回系数参数名 Kjx参数值 1单位描述接线系数参数名 Kk参数值 1.3单位描述可靠系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz.j=Kk*Kjx*(Kgh*I1rT/(Kh*nl))=1.3*1*(0.1*36.42/(1.15*20))=0.2058522.保护装置的灵敏系数(按电力系统最小运行方式下，低压侧两相短路时流过高压侧(保护安装处)的短路电流校验)(1) 保护装置一次动作电流输入参数:参数名 Kjx参数值 1单位描述接线系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz=Idz.j*(nl/Kjx)=0.205852*(20/1)=4.117043(2) 灵敏系数（应≥1.5）输入参数:参数名 I2k2.min参数值 659单位描述最小运行方式变压器低压侧两相短路，流过高压侧稳态电流计算公式及结果:Klm=I2k2.min/Idz=659/4.117043=160.06632电力变压器保护--过负荷保护(1) 保护装置的动作电流(应躲过可能出现的过负荷电流)输入参数:参数名 I1rT参数值 36.4单位 A描述变压器高压侧额定电流参数名 Kh参数值 1.15单位描述继电器返回系数参数名 Kk参数值 1.1单位描述可靠系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz.j=Kk*(I1rT/(Kh*nl))=1.1*(36.4/(1.15*20))=1.74087(2) 保护装置一次动作电流输入参数:参数名 Kjx参数值 1单位描述接线系数参数名 nl参数值 20单位描述电流互感器变比计算公式及结果:Idz=Idz.j*nl/Kjx=1.74087*20/1=34.817391保护装置的动作时限(应躲过允许的短时工作过负荷时间，如电动机起动或自起动的时间）一般定时限取9~15s感谢您的支持与配合，我们会努力把内容做得更好！。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护通常分为过载保护和短路保护两部分。
过载保护是指当变压器的负载电流超过额定电流时，能及时切断电路，保护变压器不受过载损坏。
短路保护是指当变压器发生短路故障时，能立即切断电路，防止电流过大引发进一步的故障。
过载保护的整定计算通常根据变压器的额定容量和额定电流来进行。
变压器的额定容量通常在变压器的铭牌上标明，单位为千伏安（kVA）。
额定电流是指变压器的额定容量除以变压器的额定电压，单位为安培（A）。
根据变压器的额定容量和额定电流，可以计算出变压器的额定阻抗。
变压器的额定阻抗是指变压器在额定电压和额定电流下产生的阻抗。
额定阻抗通常在变压器的铭牌上标明，单位为百分比（%）。
根据变压器的额定阻抗，可以计算出变压器的额定短路电流。
额定短路电流是指在额定电压下，变压器发生短路故障时的电流大小。
额定短路电流通常在变压器的铭牌上标明，单位为千安（kA）。
根据变压器的额定短路电流和额定电流，可以计算出变压器的过载电流比。
过载电流比是指变压器可以承受的短时间过载电流与额定电流之比。
过载电流比通常在变压器的技术参数中可以找到。
当实际电流超过变压器的过载电流比时，应立即切断电路，以保护变压器不受过载损坏。
为了满足不同负载条件下的过载电流要求，电流保护装置通常具有不同的整定值。
整定值可以根据实际情况进行调整，以满足变压器的过载保护要求。
短路保护的整定计算主要是根据变压器的额定短路电流和短路电流保护装置的特性来确定的。
短路电流保护装置通常具有不同的整定值和动作时间。
整定值的选择应考虑变压器和电网的短路容量以及系统的可靠性要求。
变压器的电流保护及整定计算是保证变压器安全运行的重要环节。
在进行电流保护装置整定时，需要考虑变压器的额定容量、额定电流、额定阻抗、额定短路电流以及负载条件等因素，以确保保护装置的可靠性和灵敏性。
同时，还需要根据实际情况进行调整和优化，以满足变压器的过载和短路保护要求。
变压器保护定值整定计算方法
变压器保护定值整定计算方法变压器是电力系统中最为重要的设备之一，它通过变换电压和电流的比值，实现了电能在输电和配电过程中的有效传输。
在电力系统中，变压器的保护是至关重要的，一旦变压器发生故障，不仅会导致电力系统的瘫痪，还会给变压器本身造成严重的损坏。
因此，定期进行变压器保护定值整定是电力系统运行中不可或缺的一环。
变压器保护定值整定是指根据实际变压器的性能和运行条件，确定相应的保护装置的整定值，以保证变压器在正常运行和故障状态下都能得到可靠的保护。
常见的变压器保护装置包括差动保护、继电保护和热保护等，下面将以差动保护为例，介绍变压器保护定值整定的方法。
首先，差动保护是一种经典的变压器保护方式，它通过比较变压器的进线和出线电流，判断变压器是否发生内部故障。
差动保护中常用的保护原理包括直流差动保护和交流差动保护，其中直流差动保护适用于小型变压器，交流差动保护适用于大型变压器。
以下以交流差动保护为例进行定值整定计算。
交流差动保护的基本原理是根据电流的相量和幅值来比较进出线电流，当差流超过设定的定值时，保护装置将动作。
定值整定计算的关键是确定差流保护的动作定值和动作时间。
首先，对于变压器的不同运行条件，需要选择不同的动作定值。
常见的运行条件包括变压器的额定容量、容量变比、对称短路容量和零序容量等。
根据变压器的额定容量和容量变比，可以计算出进线和出线侧电流的变比值。
根据变压器的对称短路容量和零序容量，可以计算出进出线电流的最大允许差值。
根据变压器的性能曲线，可以进一步确定差流保护的动作定值。
其次，对于不同类型的故障，需要选择不同的动作时间。
常见的故障类型包括内部故障、外部故障和过电流故障等。
在定值整定计算中，一般会根据实际情况选择适当的动作时间，以实现快速故障检测和隔离保护。
最后，为了确保差动保护的可靠性，还需要进行整定参数的验证。
通过实际测试和调试，可以验证差动保护的动作定值和动作时间是否符合设计要求。
如果发现任何偏差或问题，应及时进行调整和修正。
变压器的电流保护及整定计算
变压器的电流保护及整定计算变压器的电流保护及整定计算是确保变压器正常运行和保护其安全的重要措施。
变压器的电流保护主要是通过保护装置对变压器电流进行监测和控制，一旦电流异常超过设定值，保护装置将会采取措施切断电源，以避免变压器因过流而损坏。
下面将介绍变压器电流保护的常见方法以及整定计算过程。
1.变压器电流保护的常见方法(1)熔断器保护：熔断器是较简单且常用的电流保护装置。
它可将额定电流以上的电流识别出来，并在电流超过熔断器额定电流时熔断，切断电源。
(2)过流继电器保护：过流继电器通过感应电流大小和时间来对过流进行判断，并根据设定值动作，切断电源。
过流继电器可以分为电磁式和电子式，电磁式过流继电器主要用于小电流、大短路电流的保护，而电子式过流继电器可以用于精确控制和计量。
(3)差动保护：差动保护通过对变压器两侧电流进行比较，当两侧电流不平衡超过设定值时切断电源。
差动保护是变压器保护中常用的一种方法，它可以有效地保护变压器免受内部故障的损害。
2.变压器电流保护整定计算变压器电流保护整定计算需要考虑变压器的额定容量、过载电流、短路电流等参数。
整定计算依据变压器的额定容量，采用不同的方法和标准。
(1)基于热稳定性的整定计算方法：根据变压器的额定容量和冷态（静态）过载能力来确定过载保护整定值。
计算公式如下：Ith = K1 × IL其中Ith为过载保护整定值，K1为系数，IL为变压器的额定容量。
(2)基于热瞬时稳定性的整定计算方法：根据变压器的额定容量和动态过载能力来确定过载保护整定值。
计算公式如下：Ith = K2 × IL其中Ith为过载保护整定值，K2为系数，IL为变压器的额定容量。
(3)基于短路容量的整定计算方法：根据变压器的额定容量和短路容量来确定短路保护整定值。
计算公式如下：Isc = K3 × IL其中Isc为短路保护整定值，K3为系数，IL为变压器的额定容量。
整定计算中，系数K1、K2、K3的值根据具体变压器的类型、参数和特性来确定，一般可以参考相关国际、国家或地方的标准和规范。
主变保护整定计算
式中： Kap——非周期分量系数，取2.0； Kcc——电流互感器的同型系数，Kcc＝1.0； Ker ——电流互感器的比误差，取0.06。 △U——调压误差,取调压范围偏离额定值的最大百分值0.1。 △m——电流互感器变比未完全匹配产生的误差，取0.05。 Ik.max——低压侧外部短路时，流过靠近故障侧互感器最 大短路电流周期分量。为了方便计算，减少流入差动保护 高、低侧二次电流反复折算到统一的基准下。
变压器微机保护整定计算
4、低电压继电器的整定计算
低电压继电器应躲过电动机起动，计算公式如下：
K sen
U op U c. m ax
式中：Krel 为可靠系数，可取1.11.2；为返回系数，可 取1.05；Umin 为变压器正常运行可能出现的最低电压， 一般可取0.9Un（额定线电压二次值）。
Un 为额定线电压二次值。
变压器微机保护整定计算
b、曲线为三折线时
第一、求斜率1.0直线与最大斜率 为的直线的交点Icd2
Icd2 Kres.max 3Ie
计算制动系数Kbl：
kbl
Icd2 I op.min Ires Ires.0
Kres.max 3Ie Icdqd 3Ie 0.5I e
Kres.max 3Ie 2.5Ie
式中： △t=0.3秒，时间级差
t/Ⅱ为过流保护中最长动作时间。
变压器微机保护整定计算
2、主变高压侧复压过电流Ⅰ、Ⅱ、Ⅲ段保护定值整定
（1）过流Ⅰ段动作电流：按躲过主变中、低压侧母线短路最大
I 短路电流整定。 op
K I rel k.m ax
式中Krel为可靠系数，取Krel≧1.3
