中考物理电学满分训练15讲第10讲家庭电路及电功电功率含解析
九年级物理全册 155 家庭用电练习(含解析)沪科版 试题
轧东卡州北占业市传业学校第五节家庭用电精选练习考点一、家庭电路的组成1.〔2021•〕将经常开关的电灯，带保险盒的插座和接冰箱的三孔插座正确的接入图的电路中。
【答案】如下列图【解析】根据开关只准接在火线上，螺丝口灯头的螺旋套只准接零线的规定，和保险丝接在火线上，三孔插座的1孔接地线，3孔接火线，2孔接零线的要求进行连线。
2.〔2021•〕如下列图，电路中打“×〞处表示断路之处，假设开关S闭合后，用试电笔测试电路中A、B、C点，那么不能使试电笔氖灯发亮的点是________。
【答案】C【解析】试电笔氖管假设能发光，那么它必须直接或间接地与火线接触，从题图所示看，A、B均与火线接触，只有C点不发光。
3.〔2021•〕某同学家室内的电灯均正常工作，当他把“220V 8W〞的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A．插座处短路B．台灯插头处短路 C．台灯开关处短路D．台灯灯头处短路【答案】D【解析】从题意可判断，电路是发生了短路故障，由于插入台灯后，闭合台灯开关时，室内电灯才全部熄灭，所以排除插座和台灯插头处的短路；台灯的开关短路，它相当于开关闭合，不会导致电源短路，所以答案为D。
5.〔2021•中考〕如下列图的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。
造成这一现象的原因是〔〕A．插座发生短路了 B．进户的零线断了 C．进户的火线断了 D．某盏电灯的灯丝断了【答案】B【解析】试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故B正确；插座处发生短路，会使保险丝熔断，故A错；进户线的火线断了，试电笔的氖管不会发光，故C错；因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错。
6.〔2021•中考〕请同学们将图连成符合平安用电原那么的照明电路．【答案】如下列图【解析】〔1〕三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
初三物理关于电功率10道综合典型题(含答案和解析)
初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

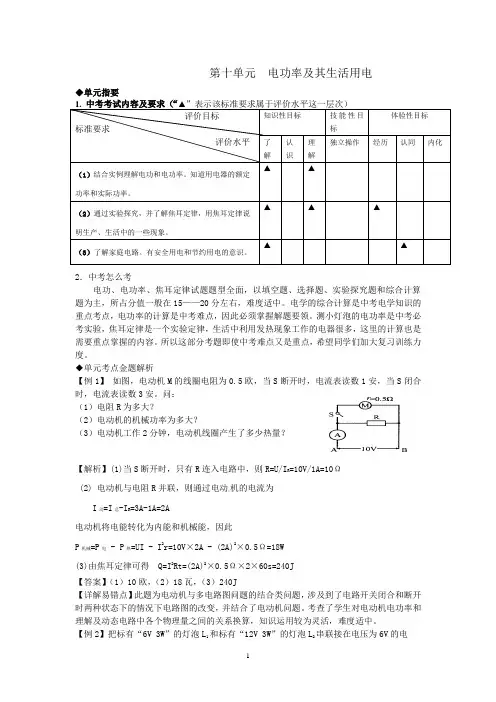

2015年中考总复习系列讲座《 电功率及其生活用电 》
第十单元 电功率及其生活用电◆单元指要2．中考怎么考电功、电功率、焦耳定律试题题型全面，以填空题、选择题、实验探究题和综合计算题为主，所占分值一般在15——20分左右，难度适中。
电学的综合计算是中考电学知识的重点考点，电功率的计算是中考难点，因此必须掌握解题要领。
测小灯泡的电功率是中考必考实验，焦耳定律是一个实验定律，生活中利用发热现象工作的电器很多，这里的计算也是需要重点掌握的内容。
所以这部分考题即使中考难点又是重点，希望同学们加大复习训练力度。
◆单元考点金题解析【例1】 如图，电动机M 的线圈电阻为0.5欧，当S 断开时，电流表读数1安，当S 闭合时，电流表读数3安。
问：（1）电阻R 为多大？（2）电动机的机械功率为多大？（3）电动机工作2分钟，电动机线圈产生了多少热量？【解析】(1)当S 断开时，只有R 连入电路中，则R=U/I R =10V/1A=10Ω(2) 电动机与电阻R 并联，则通过电动机的电流为I 动=I 总-I R =3A-1A=2A电动机将电能转化为内能和机械能，因此P 机械=P 电 - P 热=UI - I 2r=10V ×2A - (2A)2×0.5Ω=18W(3)由焦耳定律可得 Q=I 2Rt=(2A)2×0.5Ω×2×60s=240J【答案】（1）10欧，（2）18瓦，（3）240J【详解易错点】此题为电动机与多电路图问题的结合类问题，涉及到了电路开关闭合和断开时两种状态下的情况下电路图的改变，并结合了电动机问题。
考查了学生对电动机电功率和理解及动态电路中各个物理量之间的关系换算，知识运用较为灵活，难度适中。
【例2】把标有“6V 3W ”的灯泡L 1和标有“12V 3W ”的灯泡L 2串联接在电压为6V 的电源两端，通过它们的电流为________A ，它们消耗的功率之比为__________；若将它们并联 接在该电源上，消耗的总功率为______W 。
中考物理总复习课件第十五单元电功率家庭电路
续表
考点一 电功
电功
电能
焦耳
差
考点二 电功率
做功快慢
瓦特
正常
额定
考点三 焦耳定律 电流的热效应
正比
正比
考点四 家庭电路的组成
1.常见的家庭电路一般由进户线、________、总开关、保险装置、用电器、插座、开关、导线等组成。 （1）进户线：火线和零线，它们之间的电压为_______。 （2）电能表：用来测用户某段时间所消耗的______。 （3）总开关：用于连接或分离室内全部电路与室外输电线。（维修家庭电路时必须断开总开关）
800
白光灯
甲
乙
额定电压/
36
220
额定功率/
9
1
甲
1000
能
金属外壳
6.小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。如图所示，当小明用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则可能是电路的___（填字母）段发生了______（填“断路”或“短路”）故障。
A
A.进户线零线断路 B.进户线火线断路 C.灯泡发生短路 D.插座发生短路
【点拨】本题考查家庭电路故障的判断。氖管发光说明该部分与火线相连。
实验 探究影响电流热效应的因素
【实验装置图】如图所示。
串
高度差
并
大
多
大
多
越多
越多
计算一 电功率的相关计算
（2）可能得到下图所示的三种电路：①一个灯泡（或电阻）;②两个灯泡（或电阻）串联;③两个灯泡（或电阻）并联。
考点五 安全用电
1.对人体安全的电压：____________的电压。 2.两种低压触电类型：双线触电（一只手接触火线，另一只手接触零线）和单线触电（一只手接触火线，同时人与大地相通）。 3.两种高压触电类型：高压电弧触电和跨步电压触电。 4.安全用电原则 （1）不要接触火线或与火线连通的导体，特别注意原来绝缘的物体导了电（如潮湿）。 （2）不接触低压带电体，不靠近高压带电体（高压不接触也可能触电）。 5.家庭电路电流过大的原因：______或用电器________过大。
初中物理九年级复习教案第十五讲 电功 电功率
2022上九年级物理组集体备课教案15（定稿） 课题电功、电功率课型 复习 课时 3 执教时间教学目标 一、知识与技能 1.复习巩固电功、电功率相关知识点.2.掌握重难点内容 3.会用知识点解决问题 二、过程与方法 通过知识点回顾及重难点知识点典例分析，加强学生理解知识点、应用知识点的能力.三、情感、态度与价值观通过知识点练习，掌握知识点，获得自信与成就感.教学重点电功、电功率的几种算法的应用、焦耳定律、伏安法测小灯泡的电功率、多档位问题 教学难点电功、电功率的计算，伏安法测小灯泡的电功率、多档位问题相关计算 教具准备 多媒体课件教学方法 媒体展示、讲授法、合作交流 教学过程 个 性 修 改 ：知识思维导图重难点及典例分析常考电功率估测：日光灯的电功率约为40W ； 液晶电视机的电功率约为100W ；微波炉的电功率约为1000W ；家用空调的电功率约为1000W焦点电能、电功率的相关计算类型1 电能表类（重点）样题1 某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为___kW·h，实际功率为______W，该电路的实际电压为____V。
类型2 铭牌信息类(重点)样题2 灯泡L1、L2上分别标有“12V 36W”“8V 32W”字样，不考虑温度对灯丝电阻的影响，请根据以上信息回答下列问题：(1)灯泡L2上标有“8V 32W”字样，其中“8V”指的是灯泡L2的_________________，“32W”指的是灯泡L2的____________________，通过它的额定电流为______A；(2)灯泡L1的电阻为_____Ω，灯泡L2的电阻为_____ Ω；(3)灯泡L1正常工作20s消耗的电能是______ J，这些电能可供灯泡L2正常工作______ s；(4)若灯泡L1、L2串联在电路中，则电路两端允许加的最大电压为_____ V，灯泡L1、L2消耗的实际功率之比为_______ ；(5)若灯泡L1、L2并联在电路中，当一只灯泡正常发光时，通过另一只灯泡的电流为_____ A，此时电路消耗的实际功率为_____ W；(6)若灯泡L1、L2并联在电源电压恒为6V的电路中，则灯泡L1消耗的实际功率为_____ W，灯泡L2消耗的实际功率为_____ W。
九年级物理上《电功率》知识解析
《电功率》知识全解
1. 知道电功率的含义。
2. 理解电功率和电流、电压的关系，并能进行简单计算。
3. 通过讨论、交流，知道日常生活中电路电流过大的原因。
本节重点是对电功率的理解，难点是探究电功率跟电压、电流的关系，中考命题以电功率的计算为考查点，题型有选择题、填空题和综合计算题。
1. 公式P=UI 不能单纯地说电功率与电压成正比,与电流成正比。
因为加在电路两端的电压变化时,通过电路中的电流也随着变化。
2. 电功率大的用电器只能说明该用电器消耗电能快或电流做功快,并不表示电流做功的多少。
3. 公式P=UI 的适用条件:用于一切电功率的计算。
P=W t 是功率的定义式,适合力、热、电和其他任何情况下的能量转化功率的计算。
对于纯电阻电路来说,还可选用推导式P=I 2R 和P=U 2R 来计算。
2021年中考物理电学满分训练15讲含解析打包15套
第一讲实物图与电路图教学目标1．掌握电路图的画法、实物图的连接方法2．根据要求链接电路图知识点一电路与电流1．电路用导线将电源、用电器、开关连接起来组成的电流通路叫做电路，电源、开关、导线、用电器是电路的主要组成部分。
2．电流电荷的定向移动形成电流，而电荷可分为正电荷和负电荷两种。
所以，正负电荷移动都能形成电流，而在物理力学中，规定正电荷移动的方向为电流方向。
在电源内部，电流由电源的负极流向正极，在电源外部的电路中由电源的正极流出，回到电源的负极。
知识点二电路图1．常见符号1．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况2．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况知识点二三种电路状态：通路、开路、短路【经典例题一】1．下列电路图和所示实物图相对应的是（）A．B．C．D．【解答】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，由各选项电路图知，ABC与实物图不相符，D与实物图相符。
故选：D。
2．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流。
A、图中，电流从正极出发，经开关分支，已知经电流表、灯泡L1，另一支经灯泡L2然后共同回负极，与实物图符合；B、图中电流表测量灯泡L2的电流，与实物图不符；C、图中电流表测量干路上的电流，与实物图不符；D、图中电流表的连接位置错误。
故选：A。
【变式练习】1．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D。
九年级物理 第15章 电功和电热 同步辅导 家庭用电知识赏析
家庭用电一、家庭电路1.家庭电路是最常见、最基本的实用电路,家庭电路由两根进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。
2.输电线进户后首先接到电能表上,电能表用来显示所消耗的电能。
总开关控制室内全部电路。
保险装置内装有熔丝（俗称保险丝）,电流过大时熔丝会熔化,切断电路,对用电器起到保护作用。
现在一般标准住宅户配电系统都装有空气开关和漏电保护器,空气开关是当电路中电流过大时,能自动切断电路；漏电保护器的作用是在发生触电或漏电,有电流流入大地时,可以迅速断开电路。
3.进户的两条输电线中,一根是火线,另一根是零线,可用测电笔来判断。
家用电器正常工作时电压为220V,家庭电路中的所有用电器都应并联,各用电器可以单独工作,互不影响。
例1 如图是家庭电路正常工作的一部分,下列说法中正确的是（）A.导线B与大地之间的电压为220VB.保险丝能在有人触电时自动切断电路C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地D.闭合开关后测电笔先后插入插座的左右插孔,氖管都发光解析由图知,保险丝安装在火线上,故A是火线,B是零线,零线B与大地之间的电压为0V,A错误；保险丝在电路中的作用是当电路中有过大电流通过时,保险丝发热自动熔断,切断电路,从而起到保护电路的作用,但有人触电时电路的电流不是很大,保险丝不会自动切断电路,B错误；三孔插座已接地,当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地,这样能防止金属外壳的用电器漏电发生触电事故,C正确；插座的左孔接零线,右孔接火线,所以测电笔插入插座的左插孔氖管不发光,插入右插孔氖管发光,D错误。
答案 C二、安全用电1.触电事故是由于人体直接或间接跟火线接触,引起一定强度的电流通过人体所造成的。
人体触电的形式：单线触电（人立于地面上,手触火线）和双线触电（人的双手分别接触火线和零线）。
当人发生触电事故、或因用电不当引起火灾时,必须先切断电源再施救。
2.家庭安全用电：一是安装家用电器要符合规范。
湘教版初中物理中考总复习课件第十五讲电功和电功率
（1)若将A、B,C三盏小灯泡并联接在可调电压电源两端，电源 电压调节为6V,求经过2.5 min,三盏小灯泡消耗的总电能为多少？ （2)若将A、B、C三盏小灯泡串联接在可调电压电源两端，调 节电源电压，使A灯正常发光，求此时C灯的实际电功率。
` ``
` ``
（3)若将电路元件按如图乙所示连接，电源电压调节为20V,当滑 动变阻器滑片在某个点时，电压表读数为15V,求将滑动变阻器滑 片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围。
能量转化率是 28 ％。（煤的热值为3.0x10 7 J/kg)
例4，现有一个可调电压电源，一个滑动变阻器R(铭牌上标 有“50Ω 22 A”的字样），一个电压表，A，B、C三盏小 灯泡规格分别为：A灯“6 V 3W”，B灯“6V 4.8W”，C 灯“6V 6 W”，三盏小灯泡的电流电压关系如图甲所示， 即三个灯的电阻随实际功率变化而变化，在保证电路安全的 情况下，进行以下实验。
6V 4.8W 6V 6W
15V
20V
变式训练:某玻璃厂要研发一款新型玻璃，要求每平方米能承 受5x10 5 N 的撞击力。测试时，取一小块玻璃样品（质量可 不计），平放在如图甲所示电路中的压力传感器上，闭合开 关S,释放重物，经撞击后玻璃仍完好无损，电流表的示数随
时间变化的图象如图乙所示（不考虑t0时刻之后的情况）。已
发光应向 A （选填“A”或“B)端移动滑片，同时视线应
注观察 电压表 （选填＂电流表”或“电压表”）示数，当灯
正常发光时，电流表示数如图乙所示，则小灯泡的额定功率
是 0.6
W.
（4)某同学还想探究电流与电阻的关系，于是将甲图中的
小灯泡换成定值电阻R,并使电压表的示数始终保持2录各次电流表的示数，
北师大九年级物理下册 (家庭电路)电功和电功率课件教学
1.家庭电路中接入的电能表,其作用是( )
A.给家用电路提供电能
B.提高家用电器效率
C.测量电路消耗的电能
D.保护电路避免火灾
【解析】选C。本题考查了电能表的作用。电能表的作用是测
量家庭电路中消耗的电能,故选C。
2.关于家庭电路中电器安装的说法错误的是( ) A.开关应接在火线上 B.螺丝口灯泡的螺旋套一定要接在零线上 C.开关应和灯泡并联 D.三孔插座应有接地线
课堂小结
组成 各部分作用 连接方法
家庭电流过大原因 安全电压
安全用电 触电方式 安全用电原则
第十三章 电功和电功率
家庭电路
体验 家庭电路
活动:观察家庭电路中电能表、总开关及各个用电器的工作方
式。
(1)电能表测量
(选填“部分”或“所有”)用电器消
耗的电能。
(2)总开关控制家中
(选填“部分”或“所有”)用
参考答案：插座连接方式巧记为：“左零、右火、上地 (帝)”；三孔插座上边第③个孔接地，目的是防止外壳带电 时，人接触发生触电事故，因为接地后，即使外壳带了电，电 流也会从接地导线流走。
探究2 熔丝的作用
1.家庭电路中,熔丝是由
制成,它的作用是__
____________________________________________________。
（4）一般用额定电流表示熔丝的规格。
空气开关
• （5）现代建筑一般采用空气开关装置，以 代替闸刀开关和保险丝。排除电路中的故 障后，用手重新闭合开关就可以了。
断路器(空气开关)
• （6）家庭电路电流过大的原因： • 发生短路 或用电器总功率过大。
接 电 源
接 电 源
4.开关、用电器和插座
第15讲第1课时电功和电功率的理解与计算【2021中考物理一轮复习18考点精讲】答案版
第15讲 电功率第1课时 电功和电功率的理解与计算【2021中考物理一轮复习18考点精讲】电能 电功1．电能单位：国际单位__焦耳__，常用单位__千瓦时__，1度＝__1__kW·h ＝__3.6×106__J.2．电能表的认识和使用(1)电能表的作用：测量电路__消耗的电能__．(2)参数的意义：220 V ：额定电压为220 V .10(20) A ：标定电流为__10__ A ，额定最大电流为__20__ A.600 revs/(kW·h)：每消耗__1_kW·h __的电能，电能表转盘转600圈．2 500 imp/(kW·h)：每消耗__1_kW·h __的电能，电能表指示灯闪2 500次．50 Hz ：表示这个电能表在频率为50 Hz 的交流电路中使用．(3)测量方法：①电能表结束和起始时电能表上计数器的示数__之差__即为这段时间内用电的度数；②较小的电能可利用转盘圈数(或指示灯闪烁的次数)计量，消耗的电能为W ＝n NkW·h[n 为某段时间转盘转的圈数(或指示灯闪烁的次数)]，N 为表上参数)．3．电功(1)电流做功的过程也即电能转化为__其他形式__的能的过程．(2)通过用电器的电流做功的多少等于用电器消耗的电能．(3)计算公式：W ＝Pt ＝__UIt __(普遍适用)．(4)推导公式：根据欧姆定律I ＝U R 和电功公式W ＝UIt 可推导出W ＝U 2Rt ＝I 2Rt (纯电阻电路适用)． 电功率1．电功率(1)物理学中由电流所做的功与所用时间之比叫做功率．描述电流做功的__快慢__．(2)公式：__P ＝W t__． (3)推导式：根据电功公式W ＝UIt ，可推导出P ＝__UI __，根据欧姆定律可推导P ＝U 2R＝__I 2R __(纯电阻电路适用)．2．额定电压和额定功率(1)额定电压：用电器__正常工作__时的电压．(2)额定功率：用电器在__额定电压__下工作时的电功率．(3)铭牌：灯泡“PZ220 V 40 W”指灯泡的__额定电压__为220 V ，__额定功率__为40 W.3．实际电压和实际功率(1)实际电压：用电器实际工作时的电压．(2)实际功率：用电器在__实际电压__下工作时的电功率．(3)电压关系功率关系 灯泡亮度 U 实＞U 额 P 实①__＞__P 额 最亮U实＝U额P实②__＝__P额亮U实＜U额P实③__＜__P额暗(4)小灯泡的发光亮度由__实际功率__决定．重难点1电能表的计算小明家的电能表本月初信息如图所示，则：(1)月底电能表的示数为，则本月小明家耗电__139.2__kW·h，如果按0.5元/度的电价计费，本月应付电费__69.6__元．(2)若某天家里的用电器消耗了0.5 kW·h的电能，则电能表上的转盘转过__1_250__转．(3)该电能表的参数表明，小明家能同时使用的用电器的总功率不得超过__4_400__W.(4)若小明将一个容积为1 L的电热水壶装满水，单独接入电路工作5 min，加热过程中电能表的表盘转过500 r，则电热水壶的实际功率为__2_400__W.重难点2电功、电能、电功率的计算如图所示，电源电压为9 V且保持不变，R1＝30 Ω，闭合开关后，电压表示数为3 V，则：(1)通过R1、R2的电流之比为__1∶1__，R1两端电压为6 V.(2)电流表示数为__0.2__A，R2的阻值为__15__ Ω.(3)电阻R2的电功率为__0.6__W；R1与电路消耗的电功率之比为__2∶3__．(4)通电1 min电路消耗的电能为__108__J.例2图【拓展训练2】(2020·襄阳)如图所示，只闭合开关S时，灯L1的功率为9 W；断开开关S，闭合S1、S2时，灯L1的功率为16 W．电源电压不变，且灯丝电阻不受温度的影响．则L1、L2两灯的灯丝电阻之比是(C) A．1∶3 B．4∶3C．3∶1 D．3∶4拓展训练2图重难点3额定功率与实际功率灯泡L1上标有“6 V 3 W”字样，灯泡L2上标有“3 V 3 W”字样，若两灯丝电阻不随温度的变化而变化，请完成下列问题：(1)灯泡L1正常发光时通过的电流是__0.5__A、电阻为__12__Ω；当灯泡L1的实际电压为3 V时，它的实际功率是__0.75__ W.(2)灯泡L2正常发光时的电流为__1__ A、电阻为__3__Ω；当灯泡L2的实际电流为0.5 A时，它的实际功率是__0.75__ W.(3)把L1、L2串联在电压为6 V的电源上，灯泡__L1__更亮些，L1、L2两端电压之比为__4∶1__，消耗的电功率之比为__4∶1__．电路消耗的电功率为__2.4__W.(4)把L1、L2并联在电压为3 V的电源上，灯泡__L2__更亮些，通过两灯泡的电流之比为__1∶4__，消耗的电功率之比为__1∶4__．此时通电100 s，电路消耗的总电能为__375__J.【拓展训练3】(2019·盘锦)已知甲灯标有“6 V 3 W”字样，乙灯的额定电压是3 V．甲、乙两灯的U-I关系如图所示，则乙灯的额定功率是__1.8__W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是__8__V，两灯并联使用，电路最大电流是__0.9__A.1．如图电路中，开关闭合后，发现灯L1比L2亮，下列分析正确的是(B)A．通过L1的电流比通过L2的电流大B．L1的电阻比L2的电阻大C．L1两端电压比L2两端电压小D．L1的实际功率比L2的实际功率小第1题图2．(2020·雅安)如图所示，电源电压7 V保持不变，灯L2的规格为“6 V 3.6 W”，当开关S闭合，两灯发光，使用一段时间后L1突然熄灭，L2更亮，则故障是L1__短路__，此时灯L2的实际电功率为__4.9__W．(假设灯丝电阻不变)第2题图3．(2020·福建)民航局规定：严禁乘客携带超过160 W·h(瓦·时)的锂电池上飞机．某品牌笔记本电脑的电池铭牌标有“10.8 V10 A·h”字样，充满电后，存储的电能为__0.108__kW·h，该笔记本电脑__能__(填“能”或“不能”)带上飞机．4．(2020·郴州)如图甲所示电路，电源电压不变，定值电阻R2＝20 Ω，且R1＜R2.闭合开关S，电流表A1、A2的指针均指在图乙所示位置，则电源电压为__6__V，电流通过R1、R2消耗的电功率之比为__4∶1__．5．(2020·西宁)如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电能为__90__kW·h，他家现已接入用电器的总功率为2 000 W，还可以接入的用电器最大功率为__200__W.。
初三物理第十单元电功家庭电路知识精讲科技试题
初三物理第十单元电功 家庭电路知识精讲一. 本周教学内容：第十单元电功 家庭电路【学习过程】 (一) 电功：1.定义――物理学中，当电能转化为其他形式的能时，我们就说做了电功〔俗称电流做了功〕，用符号W 表示。
电能转化为其他形式能的多少，可以用电功的大小来量度。
即，电功是多大就有多少电能转化为其他形式的能；或者电功是多大就消耗多少电能。
2.电功的大小――某段电路上的电功，跟这段电路两端的电压、电路中的电流以及通电时间是成正比。
3.公式：W ＝UIt 。
式中，W 表示电功，U 表示电压，I 表示电流，t 表示通电时间是。
4.单位：J 。
1J ＝1V ·A ·s 。
(二) 电功率：1.定义――用电器单位时间是里所消耗的电能叫做电功率，用符号P 表示。
它是用来表示电流做功快慢的物理量。
2.公式：P ＝tW＝UI 。
3.单位： W 。
1千瓦＝103瓦特。
4.用电器的额定值。
①额定电压――用电器正常工作时的电压叫做额定电压； ②额定电流――用电器在额定电压下工作时的电流叫做额定电流； ③额定功率――用电器正常工作时的电功率叫做额定功率。
(三)电能表：1.家用电能表〔俗称电度表〕，是用来测量电功，即记录电路消耗电能的仪表。
电能表的面板上的单位常用kW·h。
2.利用电能表可以直接测量电路消耗的电能。
当消耗的电能较多时，可根据前后两次计数器的读数差直接读出消耗的电能；②当消耗的电能较少时，可根据面板上的转盘所转的转数间接算出某一电器〔或者电路〕消耗的电能。
③利用电能表的转盘和记时表还可以间接测出用电器的耗电功率。
(四)焦耳定律：1.内容：电流流过某段导体时产生的热量，跟通过这段导体的电流的平方成正比，跟这段导体的电阻成正比，跟通电时间是成正比。
这个规律是英国的物理学家焦耳研究得出的，叫做焦耳定律。
2.公式：Q＝I2Rt。
3.电热器――是利用电流的热效应现象制成的加热设备，它的主要部件是发热体，它的主要作用是将电能转化为内能。
中考物理重难点16 电功、电功率-电学(解析版)
专项四电学重难点16 电功、电功率【知识梳理】1.电功、电功率、电热间成正比。
数学表达式：Q=I2Rt。
3.额定功率和实际功率：用电器正常工作时的电压，叫额定电压；此时的功率，为额定功率；额定电压和额定功率都只有唯一确定值，不随电压、功率的改变而改变。
实际电压，决定实际功率，一一对应。
5.主要计算公式和比例计算中的比例式假设电能标有M转/Kw.h,电能表在t时间内转过N转，则电功W=kW.h=×3.6×106J.电功率为P==W。
【解题思路】1.总的来说，思考方法与欧姆定律的基本相同，要注意的是注意公式的使用范围。
2.测小灯泡电功率的实验中不能对不同电压下的电功率求平均值。
最高电压不要超过额定电压的1.2倍。
电表量程的选择：额定电压的大小决定电压表的量程，电压表的量程要高于额定电压。
求额定功率时，一定要用额定电压去乘以额定电压下的电流值。
3.电热问题的解题思路（1）串联式电加热典型电路图①只闭合S，R2工作，低温档；②S、S0同时闭合，高温档。
R1、R2并联。
（2）并联式电加热典型电路图①只闭合S，R2工作，低温档；②S、S0同时闭合，高温档。
R1、R2并联。
4.图像分析：主要是小灯泡的伏安曲线。
在考虑灯丝电阻随温度改变的题目中，一般用伏安曲线给出小灯泡的电阻。
在相应的计算中，要根据图像获取灯泡的电阻或者功率。
【真题再现】1.（2019山东菏泽）下列电器中，利用电流热效应工作的是（）A．电风扇B．电暖气C．电视机D．电磁继电器【答案】B【简析】电风扇的电动机工作时主要把电能转化为机械能，A错。
电暖气工作时把电能转化为内能，是利用电流热效应工作的，B正确。
电视机主要是把电能转化为光能和声能，C错。
电磁继电器主要利用了电流的磁效应工作的，D错。
2.（2019浙江宁波）某些金属在温度降到一定值时，其电阻会突然消失，这种现象称为超导现象。
假设白炽灯的灯丝、电风扇的线圈、电水壶和电熨斗的电热丝都用超导材料制作，通电时能正常工作的是（）B．电风扇A．白炽灯 B.白炽灯 C.电水壶 D.电熨斗【答案】B【简析】白炽灯灯丝、电水壶、电熨斗都是利用电流的热效应工作的，如果导体没有电阻，当用电器通电时，用电器不会产生电热，它们都无法工作。
九年级物理 第15章 电功和电热 同步辅导 电功率知识例析
电流做功的快慢 一、认识电功率1.在物理学中,用电功率表示电流做功的快慢。
做功快慢与做功多少是不同的,电功反映的是“做功多少”,而电功率反映的是“做功快慢”,即电流通过用电器时所做电功或消耗电能的快慢。
2.如果用电器在时间t 内电流做功为W ,则电功与时间之比就是这个用电器的电功率,表达式为UI t W P ==。
例1（2019兰州）某电能表的表盘上标有“1600imp/（kW ·h ）”的字样,将铭牌上标有“220V 1210W ”字样的电热水器接在家庭电路中,只让它单独工作6min,这段时间内电能表的指示灯闪烁了160次,则该电热水器在上述时间内实际消耗的电能为kW ·h,实际功率为 W,该电路的实际电压为 V 。
解析 因为电路中每消耗1kW•h 的电能,指示灯闪烁1600次,易知当指示灯闪烁160次时,用电器消耗的电能为：W =160imp 1600imp /(kW h)=0.1kW •h=3.6×105J 。
用电器的实际功率是：P =tW =60s 6J 103.65⨯⨯=1000 W 。
由公式P=UI 和欧姆定律可得,电热水器的电阻为：R =2U P 额额=2220V 1210W（）=40Ω,故电热锅的实际电压是：U 实=R P 实1000W 40⨯Ω。
答案 0.1；1000；200二、电功率的计算1.通过实验探究,可以得到结论：通过用电器的电流相同时,用电器两端的电压越大,电功率越大；用电器两端的电压相同时,通过用电器的电流越大,电功率越大。
2.电功率的计算公式为：tW P =和P = UI ,它们适用于各种情况下电功率的计算。
结合欧姆定律RU I =,可得出推导式R U P 2=和R I P 2=,它们只适用于纯电阻电路中电功率的计算。
例2（2019烟台）标有“6V 1.5W ”的小灯泡,通过它的电流随两端电压变化的关系如图1所示,若把这样的三只灯泡串联起来,接在12V 的电源两端,灯泡的电阻及实际功率约为（ ）A．24Ω 0.67W B．20Ω0.8W C．24Ω0.96W D．20Ω0.67W解析因为三只灯泡串联且规格相同,则它们的电流和电阻都相同,所以这三只灯泡两端的电压都相同,根据串联电路电压规律可知,每只灯泡两端的电压都为4V；由图像可知,当U=4V时,I=0.2A,则小灯泡的电阻：R=UI=4V0.2A=20Ω,小灯泡的电功率：P=UI=4V×0.2A=0.8W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第10讲家庭电路及电功电功率教学目标1．家庭用电常识2．掌握电功、电功率的含义与区别3．掌握电能表的使用4．掌握额定功率与实际功率的区别5．掌握电功、电功率的相关计算【经典例题一】1．关于家庭电路,下列说法中正确的是（）A．我国家庭电路的电压为110VB．家庭电路中,同时工作的用电器越多,总电阻越大C．家庭电路中总电流过大,空气开关跳闸,一定是由于电路中用电器总电功率过大D．用电器使用三线插头,是为了防止漏电引发事故而采取的保护措施【解答】解:A、我国家庭电路的电压为220V,故A错误；B、家庭电路中,同时工作的用电器越多,总电阻越小,故B错误；C、家庭电路中总电流过大,可能是由于电路中用电器的总功率过大或短路引起的,故C错误；D、用电器使用三线插头,将三线插头插入三孔插座中,能使用电器的金属外壳接地,在用电器漏电时,人接触用电器,地线可以把人短路,避免触电事故发生,故D正确。
故选:D。
2．请以笔画线代替导线,将三线插座、开关控制的电灯接入电路。
【解答】解:灯泡接法:开关要接在火线和灯之间,这样在断开开关能切断火线,接触灯泡不会发生触电事故。
三孔插座的接法:上孔接地线；左孔接零线；右孔接火线。
如图所示:【变式练习】1．如图所示是正常连接家庭电路的一部分。
下列说法正确的是（）A．导线B与大地之间的电压为220VB．试电笔插入三孔插座的左插孔,氖管将发光C．电饭煲接入三孔插座后与电冰箱是串联的D．站在地上的人接触a处金属部分会触电【解答】解:如图所示是正常连接家庭电路的一部分,开关接在导线A上,所以导线A是火线,导线B是零线,A、火线和零线间的电压为220V,零线和大地之间的电压为0V,则导线B与大地之间的电压为0V,故A错误；B、插座的左孔接零线,右孔接火线,所以试电笔插入三孔插座的左插孔时氖管不发光,插入插座的右插孔时氖管发光,故B错误；C、由图可知,电饭煲接入三孔插座后与电冰箱是并列连接的,且电饭煲与电冰箱工作时互不影响,所以电饭煲接入三孔插座后与电冰箱是并联的,故C错误；D、站在地上的人接触a处金属部分,相当于直接接触了火线,所以会触电,故D正确。
故选:D。
2．如图所示,甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线,此时丁站在地面上用手去拉丙。
则（）A．甲、乙都不会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都不会触电【解答】解:甲站在干燥的木桌上一只手接触到火线,无法形成电流的通路,故不会发生触电；乙站在地上一只手接触到零线,零线与大地之间没有电压,因此没有电流通过人体,不会发生触电；丙站在干燥的木桌上一只手接触到火线,此时,丁站在地面上用手去拉丙,这样电流可以从火线经丙、丁导向大地,会造成丙、丁两人同时触电。
综上所述,甲、乙都不会触电,丙、丁都会触电。
故选:A。
3．请将图中各元件正确接入电路,其中开关只控制电灯。
【解答】解:（1）开关控制电灯时,开关和电灯串联,火线首先过开关再入灯泡顶端的金属点,零线直接连电灯的螺丝口。
（2）三孔插座的接法:左孔接零线,右孔接火线,上孔接地线。
如图所示。
【经典例题二】1．关于电功与电功率,下述说法正确的是（）A．电功率等于用电器在单位时间里所消耗的电能B．电功与电功率都表示了电能转化为其他形式能的多少C．电功与电功率都表示了电能转化为其他形式能的快慢D．电功率的大小决定于电流做功的多少【解答】解:A、由电功率的定义可知,电功率等于用电器在单位时间里所消耗的电能的多少,故A正确；BC、电功是表示消耗电能多少的物理量,就是把电能转化为其他形式的能,而电功率是表示消耗电能快慢的物理量,故B、C错误；D、根据P＝知,电功率的大小由电流做功的多少和工作时间决定,故D错误。
故选:A。
2．图所示的几种用电器正常工作时,电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱【解答】解:A、电热水器的功率约为1000W～3000W,故A不符合题意；B、电风扇的功率较小,在40W左右,故B符合题意；C、电饭锅的功率较大,一般在800W左右,故C不符合题意；D、电烤箱的功率也比较大,一般在600W左右,故D不符合题意。
故选:B。
【变式练习】1．有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1200W,乙的额定功率为1800W．两个电热水壶都正常工作时,下列说法中正确的是（）①甲电热水壶两端的电压较低②通过乙电热水壶做功较快③通过两个电热水壶的电流相等④甲电热水壶的电阻较大⑤乙电热水壶比甲电热水壶一次能烧更多的开水⑥相同时间内,两个电热水壶消耗的电能不一样A．只有②是对的B．②④⑥是对的C．①③是对的D．④⑤⑥是对的【解答】解:①甲和乙两电热水壶的额定电压相等,则正常工作时它们两端的电压相等,故①错误；②电热水壶正常工作时的功率和额定功率相等,乙的额定功率较大,其正常工作时的实际功率较大；因电功率是表示电流做功快慢的物理量,所以电流通过乙电热水壶做功较快,故②正确；③两电热水壶正常工作时的电压相等,实际功率不同,由P＝UI的变形式I＝可知,通过的电流不相等,故③错误；④由P＝的变形公式R＝可知,电热水壶的额定功率越大,电阻越小,因此甲电热水壶的电阻较大,故④正确；⑤电热水壶烧开水的多少取决于水壶的容积,与电热水壶的额定功率无关,故⑤错误；⑥根据W＝Pt可知,额定功率不同时,相同时间内,电热水壶消耗的电能不同,故⑥正确。
故选:B。
2．下列数据中最接近生活实际的是（）A．全自动洗衣机的功率约为2WB．家用空调的工作电流约为5AC．电水壶正常工作时电阻大约1000ΩD．干电池两极间的电压约为15V【解答】解:A、根据全自动洗衣机上的铭牌可知,额定功率一般为300W左右,故A错误；B、家用空调的额定功率为1000W左右,则工作电流约为I＝＝≈5A,故B正确；C、当电水壶正常工作时电阻大约1000Ω时,则电水壶的功率P＝＝＝48.4W,而电水壶的功率约为1000W,故C错误；D、一节干电池电压为1.5V,故D错误。
故选:B。
3．央视新闻“大数据”播报让我们看到了数据的价值,同学们在初中物理学习的过程中,也遇到了许多数据。
下列符合生活实际的是（）A．人感觉舒适的气温约为45℃B．对人体的安全电压是不高于36VC．教室内的一盏日光灯正常工作时的电流约为2AD．普通家用电冰箱的额定功率约为25W【解答】解:A、人体正常体温在37℃左右,感觉舒适的温度在23℃左右。
故不符合实际；B、经验证明,只有不高于36V的电压对人体才是安全的。
故B符合实际；C、教室中日光灯的额定功率在40W左右,正常工作的电流在I＝＝≈0.2A左右。
故C不符合实际；D、普通家用电冰箱正常工作的电流约1A,额定功率在P＝UI＝220V×1A＝220W左右。
故D不符合实际。
故选:B。
4．下列家用电器功率可能为800W的是（）A．家庭电扇B．笔记本电脑C．台灯D．电饭锅【解答】解:A、家庭电扇的功率大约为60W,故A不符合题意；B、笔记本电脑的功率约为70W,故B不符合题意；C、台灯电功率大约为40W,故C不符合题意；D、电饭锅的功率大约是800W左右,故D符合题意。
故选:D。
【经典例题三】1．如图所示分别是小英家上月初和上月末电能表的示数。
结合表盘上的信息可知,下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW•hC．电能表上指示灯闪烁320次,表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多,说明电路中消耗的电能越多【解答】解:A、由图知电能表允许通过的最大电流为40A,因此小英家干路中的电流不得超过40A,故A错误；B、小英家上月消耗的电能为:5647.8kW•h﹣5546.7kW•h＝101.1kW•h,故B错误；C、指示灯闪烁320次消耗的电能:W＝kW•h＝0.2kW•h；故C错误；D、1600imp/kW•h表示每消耗1kW•h的电能,指示灯闪烁1600次,电能表上指示灯闪烁的次数越多,则电路中消耗的电能越多,故D正确。
故选:D。
【变式练习】1．如表是小明家电饭煲铭牌的部分信息,小明家电能表的示数如图所示。
把电饭煲接在家庭电路中使用时,下列说法错误的是（）额定电压220V 频率50Hz额定功率高挡1800W 中挡1200W 低挡500WA．电饭煲是利用电流的热效应工作的B．电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小C．电饭煲在高挡正常工作10min,消耗的电能是1.08×106JD．若家中只接入电饭煲,在高挡正常工作10min,电能表示数将变成7328.6kW•h 【解答】解:A、电饭煲工作时把电能转化为内能,是利用电流的热效应工作的,故A正确；B、由表格数据可知,电饭煲中挡时的功率为1200W,低档时的功率为500W,且电饭煲正常工作时的电压不变,由P＝可得,电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小,故B正确；C、由P＝可得,电饭煲在高挡正常工作10min,消耗的电能W＝P高t＝1800W×10×60s＝1.08×106J,故C正确；D、在高挡正常工作10min,电饭煲消耗的电能W＝1.08×106J＝0.3kW•h,由图知,电能表原来的示数为7325.6kW•h,则电能表示数将变成7325.6kW•h+0.3kW•h ＝7325.9kW•h,故D错误。
故选:D。
2．如图所示,是小黄家的电能表,关于电能表及相关数据下列说法正确的是（）A．“kW•h”是电功率的单位B．“720 revs/kW•h“表示接在此表上的用电器消耗的电功率为1 kW•h时电能表上的转盘转过720转C．电能表示数是781.5 kW•h,可以换算成2.8134×108JD．1kW•h的电能可以使电脑独立工作约5h【解答】解:A、“kW•h”,即度,是电功的单位,故A错误；B、“720revs/（kW•h）”表示每消耗1kW•h的电能,电能表的转盘转720转,故B错误；C、781.5 kW•h＝781.5×3.6×106J＝2.8134×109J,故C错误；D、电脑的额定功率P＝200W＝0.2kW,电能W＝1kW•h,由P＝得,电脑正常工作的时间:t＝＝＝5h,故D正确。
故选:D。
【经典例题四】1．如图所示,标有“220V 40W”的L1和“220V 60W”的L2两个灯泡串联在220伏的电路中。
闭合开关,则（）A．L1较亮B．L2较亮C．串联电流相等,两灯一样亮D．两灯都不正常发光,无法比较亮度【解答】解:由灯泡的铭牌可知,两灯泡的额定电压相等,由P＝可知,灯泡L1的额定功率较小,电阻较大,两灯泡串联在220V的电路中时,因串联电路中各处的电流相等,所以,由P＝I2R可知,灯泡L1的实际功率较大,则L1比L2亮,由于两灯的实际电压都不等于其额定电压,所以两灯都不正常发光,故A正确,BCD错误。
