国家工业管道标识规范及颜色
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,识别色：用以识别工业管道内物质种类的颜色。
识别符号：用以识别工业管道内的物质名称和状态的记号。
危险标识：表示工业管道内的物质为危险化学品。
消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
当采用中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
物质流向的标识物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
和中的字母、数字的最小字体，以及中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
国家工业管道标识要求规范及颜色

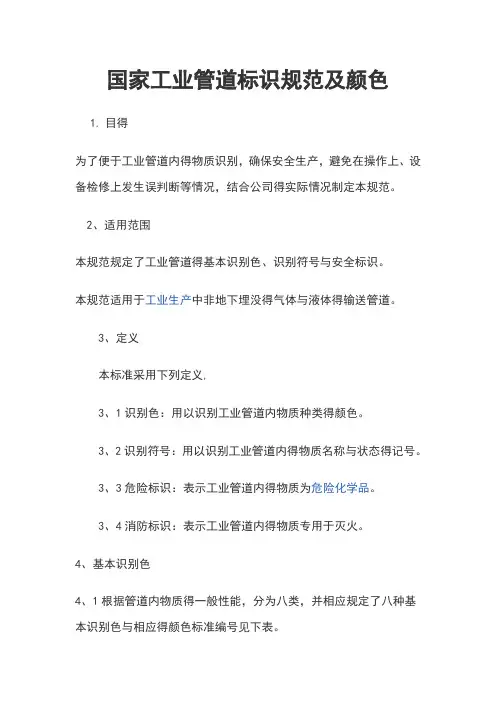

国家工业管道标识规范及颜色1.目得为了便于工业管道内得物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司得实际情况制定本规范。
2、适用范围本规范规定了工业管道得基本识别色、识别符号与安全标识。
本规范适用于工业生产中非地下埋没得气体与液体得输送管道。
3、定义本标准采用下列定义,3、1识别色：用以识别工业管道内物质种类得颜色。
3、2识别符号：用以识别工业管道内得物质名称与状态得记号。
3、3危险标识：表示工业管道内得物质为危险化学品。
3、4消防标识：表示工业管道内得物质专用于灭火。
4、基本识别色4、1根据管道内物质得一般性能，分为八类，并相应规定了八种基本识别色与相应得颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其她液体黑 -氧淡黄 PB064、2基本识别色标识方法工业管道得基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm得色环标识；c)在管道上以长方形得识别色标牌标识；d)在管道上以带箭头得长方形识别色标牌标识；e)在管道上以系挂得识别色标牌标识。
4、3当采用4、2中b）、c）、d）、e）方法时，两个标识之间得最小距离应为10m。
4、 4 4、2中c）、d）、e）得标牌最小尺寸应以能清楚观察识别色来确定。
4、5当管道采用4、2中b），c），d），e）基本识别色标识方法时，其标识得场所应该包括所有管道得起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等得管道上与其她需要标识得部位。
5、识别符号工业管道得识别符号由物质名称、流向与主要工艺参数等组成，其标识应符合下列要求：5、1 物质名称得标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5、2 物质流向得标识5、2、1工业管道内物质得流向用箭头表示，如果管道内物质得流向就是双向得，则以双向箭头表示。
国家工业管道标识规范及颜色

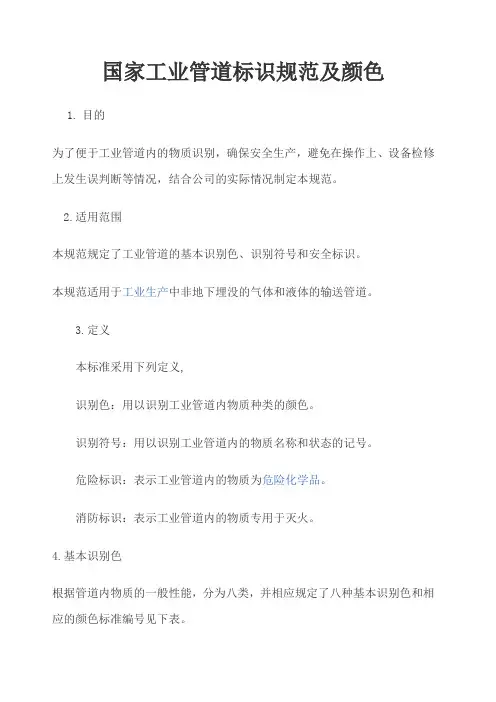

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色(2020年整理).pptx
1. 物质名称的标识 a）物质全称。例如：氮气、硫酸、。 b） 化学。例如：N2、H2SO4、CH3OH。
2. 物质流向的标识 1.工业管道内物质的流向用箭头表示，如果管道内物质的流向是 双 向的，则以双向箭头表示。
暗红
过热蒸汽
白
21 蒸汽回水冷凝液 暗红 蒸汽冷凝液(回) 绿
22 废气的蒸汽冷凝液 暗红 蒸汽冷凝液(废) 黑
23 空气() 深蓝
白
24 仪表用空气
深蓝
仪表空气
白
25 氧气
天蓝
氧气
黑
26 氢气
深绿
氢气
红
27 氮(低压气) 黄
低压氮
黑
28 氮(高压气) 黄
高压氮
黑
学海无 涯
29 仪表用氮
黄
仪表用氮
学海无涯
5.2.2 当基本识别色的标识方法采用 4.2 中 d）和 e）时，则标牌 的指向就作为表示管道内的物质流向，如果管道内物质流向是双向 的，则标牌指向应做成双向的。
3.物质的压力、温度、流速等主要工艺参数的标识，使用方可按需 自行确定采用。
4.5.1 和 5.3 中的字母、数字的最小字体，以及 5.2 中箭头的最小外 形尺寸，应以能清楚观察识别符号来确定。
学海无 涯
国家工业管道标识规范及颜色
1. 目的 为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设 备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围 本规范规定了工业管道的基本识别色、识别符号和安全标识。 本规范适用于中非地下埋没的气体和液体的输送管道。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识标准及颜色1. 目的为了便于工业管道内的物质识别，确保平安生产，防止在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本标准。
2.适用范围本标准规定了工业管道的根本识别色、识别符号和平安标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用以下定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.根本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种根本识别色和相应的颜色标准编号见下表。
物质种类根本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2根本识别色标识方法工业管道的根本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b〕、c〕、d〕、e〕方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c〕、d〕、e〕的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b〕，c〕，d〕，e〕根本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合以下要求：5.1 物质名称的标识a〕物质全称。
例如：氮气、硫酸、甲醇。
b〕化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，那么以双向箭头表示。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
国家的工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产,避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3。
3危险标识:表示工业管道内的物质为危险化学品.3。
4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。
a）管道全长上标识；b）在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识；e）在管道上以系挂的识别色标牌标识。
4.3当采用4。
2中b)、c）、d)、e）方法时，两个标识之间的最小距离应为10m.4. 4 4。
2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定.4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位.5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:5。
1 物质名称的标识a）物质全称。
例如:氮气、硫酸、甲醇。
b）化学分子式.例如：N2、H2SO4、CH3OH.5。
2 物质流向的标识5。
2。
1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2。
适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3。
定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。
3。
2识别符号:用以识别工业管道内的物质名称和状态的记号。
3。
3危险标识:表示工业管道内的物质为危险化学品.3.4消防标识：表示工业管道内的物质专用于灭火。
4。
基本识别色4。
1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑—氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。
a)管道全长上标识；b）在管道上以宽为150mm的色环标识；c）在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e）在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b)、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4。
4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定.4。
5当管道采用4.2中b)，c），d）,e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:5。
1 物质名称的标识a)物质全称。
例如：氮气、硫酸、甲醇。
b)化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5。
2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家工业管道标识规范及颜色
1. 目的
为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围
本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义
本标准采用下列定义
3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色
4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样
水艳绿G03 见电子版本
水蒸气大红R03
空气淡灰B03
气体中黄Y07
酸或碱紫P02
可燃液体棕YR05
其他液体黑-
氧淡黄PB06
4.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；
b)在管道上以宽为150mm的色环标识；
c)在管道上以长方形的识别色标牌标识；
d)在管道上以带箭头的长方形识别色标牌标识；
e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号
工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：
5.1 物质名称的标识
a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识
5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。
5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。
5.4 5.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
6.安全标识
6.1危险标识
a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。
b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm 宽黑色的色环或色带，安全色范围应符合GB2893的规定。
c）表示场所：基本识别色的标识上或附近。
6.2消防标识
工业生产中设置的消防专用管道应遵守GB13495的规定，并在管道上标识“消防专用”识别符号。
标识部位、最小字体应分别符合4.5、5.4的规定。
7.工业管道涂颜色和注字规定表
工业管道涂颜色和注字规定表
序号介质名称涂色管道注字名称注字颜色1工业水绿上水白
2井水绿井水白
3生活水绿生活水白
4过滤水绿过滤水白
5循环上水绿循环上水白
6循环下水绿循环回水白
7软化水绿软化水白
8清静下水绿净化水白
9热循环回水(上) 暗红热水(上) 白
10热循环回水暗红热水(回) 白
11消防水绿消防水红
12消防泡沫红消防泡沫白
13冷冻水(上) 淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水(上) 淡绿冷冻盐水(上) 红16冷冻盐水(回) 淡绿冷冻盐水(回) 红17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿22废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑23空气(压缩空气) 深蓝压缩空气白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮(低压气) 黄低压氮黑
28氮(高压气) 黄高压氮黑29仪表用氮黄仪表用氮黑30二氧化氮黑二氧化氮黄31真空白真空天蓝32氨气黄氨黑33液氨黄液氨黑34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿
43煤气等可燃气体紫煤气(可燃气体) 白
44可燃液体银白油类(可燃液体) 黑
45物料管道红按管道介质注字黄
7.1对于采暖装置一律涂刷银漆，不注字。
7.2通风管道（塑料管除外）一律涂灰色。
7.3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
7.4对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
7.5对于保温涂沥青的防腐管道，均不涂色。
