Y系列锅炉引风机规格型号
Y5-47引风机简介--中英文
Y5-47引风机简介Introduction of Y5-47 induced draft fan一、用途一、usesY5-47型锅炉离心引风机是为燃用各种燃质并配有消烟除尘装置的1t/h~20t/h工业锅炉配套设计的最高全压效率达90.5%的引风机，凡进气条件相当，性能相近者均可选用，但最高温度不得超过250oC，在引风机前必须加装效率不得低于85%的除尘装置，以降低进入风机的烟气含尘量，提高风机寿命。
Draught fan Y5-47 type boiler centrifugal is for various burning fuel quality and is equipped with smoke and dust removing device of 1t/h~20t/h industrial boiler is designed to match the highest total pressure efficiency reached 90.5% of induced draft fan, where inlet conditions quite similar performance can be selection, but the highest temperature shall not exceed 250oC. At the front of the draught fan must installation efficiency may not be less than 85% of the dust removal device, to reduce into the dust content in flue gas fan, improve the service life of the blower.二、特点当前锅炉系列较多，燃用煤质优劣悬殊，配用除尘器阻力不一，所配引风机的风压、风量差异较大，为适应上述情况，考虑到风机的经济性，除配20吨/小时锅炉的引风机因功率较大而采用D式传动外，其余均采用C式传动，这样不仅能以同一个机号不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列机号，而且也便于使用单位根据实际情况，自行变换主轴转速来获得所需要的教理想的风量和风压。
y8-39锅炉引风机
3
1647
4
1608
5
1539
6
1441
7
1333
1
2088
2
2147
3
2098
4
2039
5
1951
6
1833
7
1696
1
2647
2
271632657源自425795
2471
6
Y6-48说明书
7.98
9.4
2
26291
1052
90.3
8.49
10
3
29133
1019
92.2
8.83
10.4
4
31976
971
93
9.26
10.9
5
34818
911
92
9.51
11.2
6
37660
837
88.5
9.85
11.6
7
40502
539
84.7
10.02
11.8
Y6-48离心引风机性能表
机号№:
序号
流量(m3/h)
全压(Pa)
内效率(％)
内功率(Kw)
所需功率
Kw
1
97185
4872
90.6
147.86
173.5
2
108966
4762
92.7
157.38
184.7
3
120746
4613
94
163.68
192.1
4
132526
4395
94.7
171.55
201.3
5
144306
4118
93.9
2
77560
3784
91.8
89.3
104.8
3
85944
3666
93.3
92.87
109
4
94329
3493
94.1
97.34
114.2
5
102714
3273
93.2
100.02

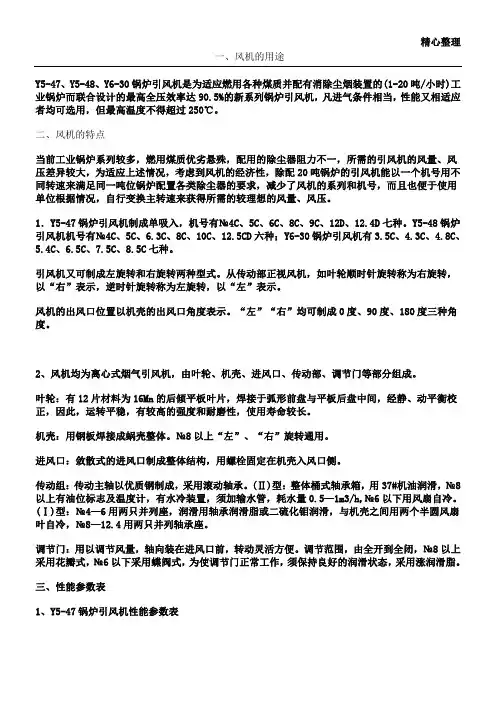

Y系列锅炉引风机规格型号
精心整理一、风机的用途Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的最高全压效率达90.5%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。
二、风机的特点当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用1．锅炉、4.8C、5.4C、度。
2№8叶自冷，№8—12.4用两只并列轴承座。
调节门：用以调节风量，轴向装在进风口前，转动灵活方便。
调节范围，由全开到全闭，№8以上采用花瓣式，№6以下采用蝶阀式，为使调节门正常工作，须保持良好的润滑状态，采用涨润滑脂。
三、性能参数表1、Y5-47锅炉引风机性能参数表四、Y5-47、Y5-48、Y6-30锅炉引风机的安装、使用与维护安装与使用1、安装前，应对风机各部件进行全面检查。
如机件是否完整，各部联接是否紧密、叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等等。
如发现问题，应予修复。
2、安装时，注意检查机壳、壳内不应有掉入和遗留的工具或杂物，在一些结合面上为防止生锈、减少拆卸困难，应涂上润滑脂或机械油，风机与地基结合面，进出风管道联接面均应仔细调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。
3、安装要求：(1)按图纸所示位置和尺寸安装。
为得到高效率，特别要保证进风口与叶轮的轴向和径向间隙数据。
(2)三角带传动的，应使主轴三角带轮与电机三角带轮相对应的槽不得错位，套上胶带后，应装安全罩(用户自制)以利安全。
(3)。
(4)(5)4维护1234、在风机的开车、停车、或运转时，如发现有异响、异振、异味等不正常情况，应立即停机检修。
Y系列锅炉引风机规格型号
Y系列(xìliè)锅炉引风机规格型号Y系列(xìliè)锅炉引风机规格型号一、风机(fēnɡ jī)的用途Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合(liánhé)设计的最高全压效率达90.5%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。
二、风机(fēnɡ jī)的特点当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据情况，自行变换(biànhuàn)主转速来获得所需的较理想的风量、风压。
1．Y5-47锅炉引风机制成单吸入，机号有№4C、5C、6C、8C、9C、12D、12.4D 七种。
Y5-48锅炉引风机机号有№4C、5C、6.3C、8C、10C、12.5CD六种；Y6-30锅炉引风机有3.5C、4.3C、4.8C、5.4C、6.5C、7.5C、8.5C七种。
引风机又可制成左旋转和右旋转两种型式。
从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转，以“左”表示。
风机的出风口位置以机壳的出风口角度表示。
“左”“右”均可制成0度、90度、180度三种角度。
2、风机均为离心式烟气引风机，由叶轮、机壳、进风口、传动部、调节门等部分组成。
叶轮：有12片材料为16Mn的后倾平板叶片，焊接于弧形前盘与平板后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。
机壳：用钢板焊接成蜗壳整体。
№8以上“左”、“右”旋转通用。
进风口：敛散式的进风口制成整体结构，用螺栓固定在机壳入风口侧。

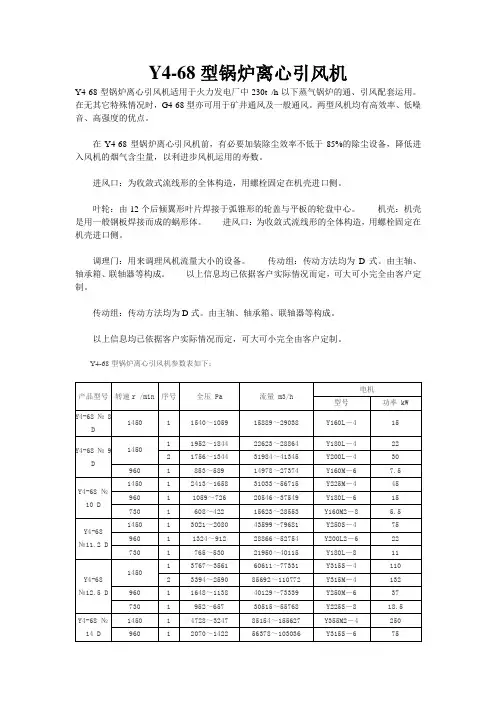

Y4-68型锅炉离心引风机-锅炉风机
Y4-68型锅炉离心引风机Y4-68型锅炉离心引风机适用于火力发电厂中230t /h以下蒸气锅炉的通、引风配套运用。
在无其它特殊情况时，G4-68型亦可用于矿井通风及一般通风。
两型风机均有高效率、低噪音、高强度的优点。
在Y4-68型锅炉离心引风机前，有必要加装除尘效率不低于85%的除尘设备，降低进入风机的烟气含尘量，以利进步风机运用的寿数。
进风口：为收敛式流线形的全体构造，用螺栓固定在机壳进口侧。
叶轮：由12个后倾翼形叶片焊接于弧锥形的轮盖与平板的轮盘中心。
机壳：机壳是用一般钢板焊接而成的蜗形体。
进风口：为收敛式流线形的全体构造，用螺栓固定在机壳进口侧。
调理门：用来调理风机流量大小的设备。
传动组：传动方法均为D式。
由主轴、轴承箱、联轴器等构成。
以上信息均已依据客户实际情况而定，可大可小完全由客户定制。
传动组：传动方法均为D式。
由主轴、轴承箱、联轴器等构成。
以上信息均已依据客户实际情况而定，可大可小完全由客户定制。
Y4-68型锅炉离心引风机参数表如下：产品型号转速r /min序号全压 Pa流量 m3/h电机型号功率 kWY4-68 № 8D145011540～105915889～29038Y160L－415Y4-68 № 9D 145011952～184422623～28864Y180L－42221756～134431984～41345Y200L－430 9601853～58914978～27374Y160M－67.5Y4-68 №10 D 145012413～165831033～56715Y225M－445 96011059～72620546～37549Y180L－615 7301608～42215623～28553Y160M2－8 5.5Y4-68 №11.2 D 145013021～208043599～79681Y250S－475 96011324～91228866～52754Y200L2－622 7301765～53021950～40115Y180L－811Y4-68 №12.5 D 145013767～356160611～77331Y315S－411023394～259085692～110772Y315M－4132 96011648～113840129～73339Y250M－637 7301952～65730515～55768Y225S－818.5Y4-68 №14 D 145014728～324785154～155627Y355M2－4250 96012070～142256378～103036Y315S－67573011197～82442871～78350Y250M－830Y4-68 №16 D 96012708～256084156～107372Y315L1－611022433～1854118979～153803Y315L2－6132 73011560～107963994～116954Y315S－855 5801991～67750844～92922Y315S－1045采购,咨询Y4-68型锅炉离心引风机请联系：。
Y5-48 系列锅炉离心引风机
转速 r/min 2000
1800
1600
1400
1800
1600
流量 m3/h
13794 15765 17736 19707 21677 23648 25619 12415 14189 15962 17736 19510 21283
23057 11035 12612 14189 15765 17342 18918 20495 9656 11035 12415 13794 15174 16553 17933 22250 25981 29711 33442 37172 40903 44634 19778 23094 26410 29726 33042 36358 39674
11.08 15.16
11.38 15.57
11.46 15.68
6.52
8.92
7.01
9.59
7.45 10.19
7.72 10.56 Y160M1-2 11
7.97 10.91
8.19 11.20
8.24 11.28
4.64
6.35
4.99
6.82
5.30
7.25
5.49
7.52 Y132S2-2 7.5
5.67
7.76
5.83
7.97
5.87
东段 1 号东方广场 3 号楼 12304 室, , fansoft@
循 特 上海循特流体机械有限公司
Y5-48 系列风机使用说明书
机号 № 8
8
8
8
10
10
传动 方式
C
C
C
C
C
本风机由叶轮、机壳、进风口、传动组和调节门等部分组成。 1)叶轮有后倾平板叶片 12 片，材料为 Q345（16Mn），焊接于弧锥形轮盖与平板形轮盘中间，
Y系列锅炉引风机规格型号
Y系列锅炉引风机规格型号集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#一、风机的用途Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的最高全压效率达%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。
二、风机的特点当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据情况，自行变换主转速来获得所需的较理想的风量、风压。
1．Y5-47锅炉引风机制成单吸入，机号有№4C、5C、6C、8C、9C、12D、七种。
Y5-48锅炉引风机机号有№4C、5C、、8C、10C、六种；Y6-30锅炉引风机有、、、、、、七种。
引风机又可制成左旋转和右旋转两种型式。
从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转，以“左”表示。
风机的出风口位置以机壳的出风口角度表示。
“左”“右”均可制成0度、90度、180度三种角度。
2、风机均为离心式烟气引风机，由叶轮、机壳、进风口、传动部、调节门等部分组成。
叶轮：有12片材料为16Mn的后倾平板叶片，焊接于弧形前盘与平板后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。
机壳：用钢板焊接成蜗壳整体。
№8以上“左”、“右”旋转通用。
进风口：敛散式的进风口制成整体结构，用螺栓固定在机壳入风口侧。
传动组：传动主轴以优质钢制成，采用滚动轴承。
(Ⅱ)型：整体桶式轴承箱，用37#机油润滑，№8以上有油位标志及温度计，有水冷装置，须加输水管，耗水量—1m3/h,№6以下用风扇自冷。
(Ⅰ)型：№4—6用两只并列座，润滑用轴承润滑脂或二硫化钼润滑，与机壳之间用两个半圆风扇叶自冷，№8—用两只并列轴承座。
Y5-47型锅炉离心引风机性能参数表
Y5-47型锅炉离心引风机性能参数表风机Y5-47风机 Y5-47锅炉离心引风机用途：与燃用各种煤质并配有消烟除尘装置的（1t/h-20t/h）工业锅炉配套而设计的风机。
风机的型式（1）引风机制成单吸入，机号有№4--12.4七种。
（2）引风机又可制成左旋转和右施转两种型式。
从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转以“左”表示。
（3）风机的出风口位置以机壳的出风口角度表示。
“左”“右”均可制成0°、90°、180°三种角度。
风机Y5-47风机风机的结构风机由叶轮、机壳、进风口、传动部、调节风让等部分组成。
（1）叶轮：有12片，材料为16Mn的后倾平板叶片，焊接于弧锥形前盘与平板形后盘中间，经静、动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。
（2）机壳：用钢板焊接成蜗壳整体。
№8以上“左”、“右”旋转通用。
（3）进风口：敛散式的进风口制成，采用滚动轴承。
(3)型：整体桶式轴承箱，用30°机油油润滑，№8以上有油位标志及温度计，有水冷装置，须加输水管，耗水里量0.5～1m 3 /h，№6以下有风扇自冷。
(1)型：№4～6用两只并列轴承座，润滑有轴承润滑脂或二硫化钼润滑，与机壳之间用两个半圆风扇叶自冷,№8～12.4用轴承箱体。
（4）调节门：用以调节风量，轴向装在进风口前，转动灵活方便，调节范围大由全开到全闭，№8以上采用花瓣式Y5-47高温风机主要型号：Y5-47-NO5C、Y5-47-NO6C、Y5-47-NO8C、Y5-47-NO4C、Y5-47-NO3.15C、Y5-47-NO9C、Y5-47-NO12D、Y5-47-NO12.4D。
Y5-47锅炉离心引风机，电机功率主要有：1.5kw、3kw、4kw、5.5kw、7.5kw、15kw、18.5kw、22kw、30kw、37kw、45kw、75kw、90kw。
Y系列锅炉引风机规格型号
一、风机的用途Ｙ5—47、Y5—48、Y6—30锅炉引风机是为习惯燃用各种煤质并配有消除尘烟装置的(１—2０吨/小时)工业锅炉而联合设计的最高全压效率达90、5％的新系列锅炉引风机,凡进气条件相当,性能又相习惯者均可选用,但最高温度不得超过2５0℃、二、风机的特点当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需的引风机的风量、风压差异较大,为习惯上述情况,考虑到风机的经济性,除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求,减少了风机的系列与机号,而且也便于使用单位依照情况,自行变换主转速来获得所需的较理想的风量、风压、1、Y5-4７锅炉引风机制成单吸入,机号有№4Ｃ、5C、6C、8C、9C、１２D、１2、4D七种。
Ｙ5－48锅炉引风机机号有№4Ｃ、5C、6、3Ｃ、8C、1０C、1２、5ＣD 六种;Ｙ6—30锅炉引风机有３、5Ｃ、4、3Ｃ、4、8Ｃ、５、4C、6、5Ｃ、7、5Ｃ、8、5Ｃ七种、ﻫ引风机又可制成左旋转与右旋转两种型式。
从传动部正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示,逆时针旋转称为左旋转,以“左”表示。
ﻫ风机的出风口位置以机壳的出风口角度表示。
“左”“右”均可制成０度、９0度、１80度三种角度。
ﻫ２、风机均为离心式烟气引风机,由叶轮、机壳、进风口、传动部、调节门等部分组成、ﻫ叶轮:有12片材料为1６Mn的后倾平板叶片,焊接于弧形前盘与平板后盘中间,经静、动平衡校正,因此,运转平稳,有较高的强度与耐磨性,使用寿命较长、ﻫ机壳:用钢板焊接成蜗壳整体。
№8以上“左”、“右"旋转通用、进风口:敛散式的进风口制成整体结构,用螺栓固定在机壳入风口侧、传动组:传动主轴以优质钢制成,采纳滚动轴承、(Ⅱ)型:整体桶式轴承箱,用37＃机油润滑,№8以上有油位标志及温度计,有水冷装置,须加输水管,耗水量０、５—1ｍ3／h,№6以下用风扇自冷、(Ⅰ)型:№４—6用两只并列座,润滑用轴承润滑脂或二硫化钼润滑,与机壳之间用两个半圆风扇叶自冷,№8—１2、4用两只并列轴承座、ﻫ调节门:用以调节风量,轴向装在进风口前,转动灵活方便、调节范围,由全开到全闭,№8以上采纳花瓣式,№6以下采纳蝶阀式,为使调节门正常工作,须保持良好的润滑状态,采纳涨润滑脂。
GY1-18～GY20-18型锅炉离心引风
品牌:闽风牌型号:GY1-18～GY20-18型锅炉离心引风?/div>GY1-18～GY20-18型锅炉离心引风机一、GY1-18～GY20-18型锅炉离心引风机风机的用途、特点GY1-18～GY20-18引风机是1t/h～20t/h工业锅炉配套的专用引风机。
本公司集多年生产之经验，经实地考察及锅炉配套之需开发推出该系列引风机。
本系列风机的特点：具有较高的效率，性能曲线平坦，高效率运行区较为宽广。
引风机的进口烟气温度不得超过250℃，烟气含尘量不得大于400mg/m3。
二、GY1-18～GY20-18型锅炉离心引风机性能参数表性能表中提供的参数，引风机按排烟温度为150℃，大气压力为101325Pa，气体密度为0.83kg/m3计算。
三、GY1-18～GY20-18型锅炉离心引风机的型式和结构该系列引风机做成单吸式，可制成顺时针旋转或逆时针旋转两种型式。
从电动机一端正视，叶轮工作时顺时针旋转称为顺时针旋转风机，叶轮工作时逆时针旋转称为逆时针旋转风机。
风机的出口角度可做成顺、逆0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可订货时注明。
风机的传动方式：GY1－18为Ｃ式，GY2－18～GY20－18均为Ｄ式。
风机主要由叶轮、机壳、进风口、机架、传动组、调节门等组成。
四、GY1-18～GY20-18型锅炉离心引风机的安装与使用⒈ 安装前应对风机各部件进行全面检查，叶轮与机壳的旋向是否一致，各部件联结是否紧密可靠，叶轮、主轴、轴承等主要部件有否损伤，转动部是否灵活等，如发现问题应及时检修调整好。
⒉ 安装时，注意检查机壳及其它壳体内部不应有掉入或遗留工具和杂物，在一些接合面上，为防止生锈及减少拆卸困难，应涂上一些润滑油。
注意：不允许将其进出管道的重量附加在风机机壳上。
⒊ 安装要求：⑴ 按图纸所示的位置及尺寸安装，为得到高效率，特别要保证进风口与叶轮的轴向和径向间隙尺寸。
Y5-47 系列离心锅炉引风机
7
0.155 0.413 0.084 0.766 0.155 0.442 0.087 0.786 0.155
14
8
0.166 0.371 0.086 0.714 0.166 0.395 0.089 0.734 0.166 15.8
ϕ －流量系数；ψ－全压系数；λ－功率系数；η－全压内效率；LSA－比 A 声级。 噪声 LSA＝LA－10lgqP2 1)设计和使用单位根据所选用之流量和全压在性能与选用件表中选用引风机的机号、具体性能
Y5-47 系列离心锅炉引风机
产 品 说 明 书
上海循特流体机械有限公司 中国·上海
循 特 上海循特流体机械有限公司
Y5-47 系列风机使用说明书
一、用 途
Y5-47Ⅱ型锅炉引风机使用于燃用各种媒质并配有消烟除尘装 置的 0.2～20t/h 工业锅炉，凡进气条件相当，性能又适应者，均可 采用。但最高温度不得超过 250οC。
3.15 C
3.15 C
4C
4C
5C
转速 (r/min) 3250
2990
2750
3300
2900 2900
序 压力 号 (Pa)
1 1049 2 1040 3 1020 4 990 5 941 6 873 7 794 8 716 1 883 2 883 3 883 4 843 5 794 6 735 7 657
内功率 (kW)
0.540 0.573 0.605 0.629 0.646 0.658 0.671 0.695 0.418 0.448 0.466 0.493 0.501 0.510 0.511
0.543 0.325 0.348 0.365 0.379 0.393 0.400 0.414 0.427 2.00 2.13 2.25 2.39 2.50 2.61 2.67 2.73 1.35 1.45 1.52 1.62 1.69 1.78 1.82 1.86 4.15 4.43 4.66 4.94
Y系列锅炉引风机规格型号
精心整理一、风机的用途Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的最高全压效率达90.5%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。
二、风机的特点当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用1．锅炉、4.8C、5.4C、度。
2№8叶自冷，№8—12.4用两只并列轴承座。
调节门：用以调节风量，轴向装在进风口前，转动灵活方便。
调节范围，由全开到全闭，№8以上采用花瓣式，№6以下采用蝶阀式，为使调节门正常工作，须保持良好的润滑状态，采用涨润滑脂。
三、性能参数表1、Y5-47锅炉引风机性能参数表四、Y5-47、Y5-48、Y6-30锅炉引风机的安装、使用与维护安装与使用1、安装前，应对风机各部件进行全面检查。
如机件是否完整，各部联接是否紧密、叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等等。
如发现问题，应予修复。
2、安装时，注意检查机壳、壳内不应有掉入和遗留的工具或杂物，在一些结合面上为防止生锈、减少拆卸困难，应涂上润滑脂或机械油，风机与地基结合面，进出风管道联接面均应仔细调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。
3、安装要求：(1)按图纸所示位置和尺寸安装。
为得到高效率，特别要保证进风口与叶轮的轴向和径向间隙数据。
(2)三角带传动的，应使主轴三角带轮与电机三角带轮相对应的槽不得错位，套上胶带后，应装安全罩(用户自制)以利安全。
(3)。
(4)(5)4维护1234、在风机的开车、停车、或运转时，如发现有异响、异振、异味等不正常情况，应立即停机检修。
锅炉引风机型号
锅炉引风机型号
锅炉引风机是锅炉系统中的重要组成部分，其作用是通过产生强大的气流，将燃料送入锅炉燃烧室中，从而保证锅炉的正常运行。
不同型号的锅炉引风机具有不同的特点和适用范围，下面我们就来详细了解一下。
首先介绍的是Y9-38型锅炉引风机，它是一种高压、大风量
的离心式风机，适用于2-670吨蒸汽锅炉系统。
该型号的引风
机具有噪音低、振动小、效率高等优点，而且采用了先进的叶轮设计和流道结构，使其能够在高温、高湿等恶劣环境下稳定运行。
接下来是G4-73型锅炉引风机，这是一种中压、大风量的离
心式风机，适用于4-72吨蒸汽锅炉系统。
该型号的引风机具
有体积小、重量轻、噪音低等特点，而且采用了高效节能的设计，能够有效地降低锅炉系统的能耗和运行成本。
除此之外，还有G9-35型、4-79型、6-30型、9-19型等多种
不同型号的锅炉引风机，它们各自具有不同的特点和适用范围。
例如，G9-35型引风机是一种低压、大风量的离心式风机，适
用于2-670吨蒸汽锅炉系统；4-79型引风机则是一种中压、大
风量的离心式风机，适用于1-20吨蒸汽锅炉系统；6-30型引
风机是一种中压、小风量的离心式风机，适用于0.5-10吨蒸
汽锅炉系统；9-19型引风机则是一种低压、小风量的离心式风机，适用于0.5-6吨蒸汽锅炉系统。
总之，不同型号的锅炉引风机在设计和使用上都有所区别，选择适合自己锅炉系统的引风机非常重要。
只有选择合适的引风机，才能够保证锅炉系统的正常运行，并在节能环保方面发挥更大的作用。
Y5-47 系列离心锅炉引风机
3 3658 14411 81.4 17.98 24.60
13
7
0.155 0.413 0.084 0.766 0.155 0.442 0.087 0.786 0.155
14
8
0.166 0.371 0.086 0.714 0.166 0.395 0.089 0.734 0.166 15.8
ϕ －流量系数；ψ－全压系数；λ－功率系数；η－全压内效率；LSA－比 A 声级。 噪声 LSA＝LA－10lgqP2 1)设计和使用单位根据所选用之流量和全压在性能与选用件表中选用引风机的机号、具体性能
Y5-47 系列离心锅炉引风机
产 品 说 明 书
上海循特流体机械有限公司 中国·上海
循 特 上海循特流体机械有限公司
Y5-47 系列风机使用说明书
一、用 途
Y5-47Ⅱ型锅炉引风机使用于燃用各种媒质并配有消烟除尘装 置的 0.2～20t/h 工业锅炉，凡进气条件相当，性能又适应者，均可 采用。但最高温度不得超过 250οC。
Y5-47 系列风机使用说明书
型号 转 速 序 压 力 流 量 内效率 内功率 所需功率
№ (r/min) 号 (Pa) (m3/h) (%)
(kW)
(kW)
配套电动机 型号 功率/kW
5 2167 7138 83.0 5.18
7.09
5C
2900
6 2069 7 1893
7728 8318
81.8 78.6
配套电动机
型号
功率
Y90S-2
1.5
Y90S-2
1.5
Y90S-2
1.5
Y112M-2
4
Y100L-2
3
Y5-48系列工业锅炉离心引风机
Y S
一
8 4
N
o
3C
风机在
,
1993
:
年国 家 技术监 督 局工 业 锅 炉 质量抽 查 中 性能 指 标 和 双 主 项 目 质 量 指 标 名 列 前茅 全国 通 报 表彰 该 产 品
。
主要
销售 负责 人 地 电 址 话
: : :
王 福琴
30 2
受到
河南 省新 乡市 解放 路
(0 3 73)
453 000
号
199 4
年 被机械部 评为 一
20217 02
2 0 2 1 6 8 2一 3 4 8
等品 产 品
。
邮政编 码
147
、 、
选用 的除 尘 阻
。
省煤 器
空 气 预 热 器 等附加设 备 的 不 压力 差异较 大 为
,
断完 善 所 需 引 风 机 的 风 量 厂适 应 上 述 情 况
,
考 虑 到 风 机 的 经 济性
,
均采
寨解撰
獭羹 霎 鑫
用 三 角 皮 带 (C 式 ) 传 动
,
这 样 不 仅 能 以 一个 机
,
号采 用 不 同 转 速 来满 足 同一 吨 位 锅 炉 配 置 各类 附加 器 的 要 求 减 少 了 风 机 的 系 列 和 机号
, 、
而
巨也 便 于 使 用单 位 根 据 实际 情 况 速来 获 得 所 需 的较 理 想 的风 压 风机 为 国 家推 广 的节 能 产 品 风机 荣 获 省优 产 品
。 。
选择 不 同 转
。
企业 名录
单位 名 称
企业法 人
:
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y系列锅炉引风机规格
型号
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
一、风机的用途
Y5-47、Y5-48、Y6-30锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的最高全压效率达%的新系列锅炉引风机，凡进气条件相当，性能又相适应者均可选用，但最高温度不得超过250℃。
二、风机的特点
当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器阻力不一，所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求，减少了风机的系列和机号，而且也便于使用单位根据情况，自行变换主转速来获得所需的较理想的风量、风压。
1．Y5-47锅炉引风机制成单吸入，机号有№4C、5C、6C、8C、9C、12D、七种。
Y5-48锅炉引风机机号有№4C、5C、、8C、10C、六种；Y6-30锅炉引风机有、、、、、、七种。
引风机又可制成左旋转和右旋转两种型式。
从传动部正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示，逆时针旋转称为左旋转，以“左”表示。
风机的出风口位置以机壳的出风口角度表示。
“左”“右”均可制成0度、90度、180度三种角度。
2、风机均为离心式烟气引风机，由叶轮、机壳、进风口、传动部、调节门等部分组成。
叶轮：有12片材料为16Mn的后倾平板叶片，焊接于弧形前盘与平板后盘中间，经静、
动平衡校正，因此，运转平稳，有较高的强度和耐磨性，使用寿命较长。
机壳：用钢板焊接成蜗壳整体。
№8以上“左”、“右”旋转通用。
进风口：敛散式的进风口制成整体结构，用螺栓固定在机壳入风口侧。
传动组：传动主轴以优质钢制成，采用滚动轴承。
(Ⅱ)型：整体桶式轴承箱，用37#机油润滑，№8以上有油位标志及温度计，有水冷装置，须加输水管，耗水量—1m3/h,№6以下用风扇自冷。
(Ⅰ)型：№4—6用两只并列座，润滑用轴承润滑脂或二硫化钼润滑，与机壳之间用两个半圆风扇叶自冷，№8—用两只并列轴承座。
调节门：用以调节风量，轴向装在进风口前，转动灵活方便。
调节范围，由全开到全闭，№8以上采用花瓣式，№6以下采用蝶阀式，为使调节门正常工作，须保持良好的润滑状态，采用涨润滑脂。
三、性能参数表
1、Y5-47锅炉引风机性能参数表
2、y5-48锅炉引风机性能参数表
3、Y6-30锅炉引风机性能参数表
四、Y5-47、Y5-48、Y6-30锅炉引风机的安装、使用与维护
安装与使用
1、安装前，应对风机各部件进行全面检查。
如机件是否完整，各部联接是否紧密、叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等等。
如发现问题，应予修复。
2、安装时，注意检查机壳、壳内不应有掉入和遗留的工具或杂物，在一些结合面上为防止生锈、减少拆卸困难，应涂上润滑脂或机械油，风机与地基结合面，进出风管道联接面均应仔细调整使之自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并注意保证风机的水平位置。
3、安装要求：
(1)按图纸所示位置和尺寸安装。
为得到高效率，特别要保证进风口与叶轮的轴向和径向间隙数据。
(2)三角带传动的，应使主轴三角带轮与电机三角带轮相对应的槽不得错位，套上胶带后，应装安全罩(用户自制)以利安全。
(3)联轴器传动的，风机主轴与电机轴的不同心度，联轴器两端的不平行度均不得超过。
(4)安装调节门，注意不要装反，要保证进气方向与叶轮旋转方向一致。
(5)安装后，试拨传动组，检查是否有过紧或固定部分刮蹭现象，如有应排除之。
4、风机的试运转
为防止电机因过载被烧，风机启动和试运转时，必须在无载荷即关闭进风管道中的闸门或调节门的情况下进行。
如情况良好，再逐渐打开烟道或调节门，直至作满载荷正常连续运转试验。
新安装的风机运转时间不少于2小时，修理安装的试运转不少于半小时，如无异常现象发生，方可正式使用。
引风机所选功率，系指在特点工况下正常功耗加上机械损失和应有储备量而言，并非风机在风门全开时所配的功率，故在使用时切勿将风门全开(管道有阻力例外)，在运转过程中应严格控制电流，不得超标。
维护
为了确保风机的正常运转，性能满足要求，必须加强对风机的维护。
1、根据使用情况定期消除风机内部，特别是叶片处的积灰污垢，并防止锈蚀。
2、轴承箱内润滑油，除在机修时更换外，在正常情况下须六个月左右更换一次。
3、运转中经常检查轴承温度是否正常，轴承温度是否正常，轴承温升应小于40℃
4、在风机的开车、停车、或运转时，如发现有异响、异振、异味等不正常情况，应立即停机检修。
5、为确保人身安全，风机的维护必须在停机、断电时进行。
五、Y5-47、Y5-48、Y6-30锅炉引风机的外形尺寸图与地基图
请来电索取。
