垫片垫片是用纸、橡皮片或铜片制成,放在两平面之间以加强密封的材料,为防止流体泄漏设置在静密封面之间的密封元件。
选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃,特别当介质具有氧化性时。
优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备,如果碳钢受到在的应力,用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢 18-8(铬18-20%、镍8-10%),推荐最大工作温度不超过760℃。
在温度 -196~538℃区间内,易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3. 304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出,耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4. 316不锈钢 18-12(铬18%、镍12%),在304不锈钢中增加约2%钼,当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5. 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6. 20合金 45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备,布氏硬度约160。
7.铝铝(含量不低于99%)。
铝具有优秀耐腐蚀性能和加工性能,适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8.紫铜紫铜的成分接近于纯铜,其含有微量的银以增加其连续工作温度。
推荐最大连续工作温度不超过260℃。
布氏硬度约80。
9.黄铜(铜66%、锌34%),在大多数工况条件下,具有良好耐腐蚀性能,但不适应醋酸、氨、盐和乙炔。
垫片基础知识

WORD 格式整理垫片根底知识一、根本概念1.垫片密封原理:垫片密封是靠外力压严密封垫片,使其本身发生弹性或塑性变形,以填满密封面上的微观凹凸不平来实现。
也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。
2.垫片密封的泄漏有二种:渗透泄漏与界面泄漏渗透泄漏( 垫片中间泄露) :对非金属材料而言,从材料的微观构造看,本身存在微小缝隙和细微的毛细管。
具有一定压力的流体自然容易通过它们泄漏出来,此泄漏称为渗透泄漏,其泄漏量约占总泄漏量的 10~20%。
可以采用不同材料的复合或机械组合型式形成不渗透性的构造。
或者使用较大的压紧力使材料更加密实,减少以至消除泄漏。
界面泄漏 ( 两连接面泄露 ) :两连接外表〔即密封面〕从机械加工的微观纹理来看存在粗糙度和变形,它们与垫片之间总存在泄漏通道,由此产生的泄漏叫界面泄漏,其泄漏量约占总泄漏量的 80~90%。
界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。
总结 : 要少泄露 , 首先垫片要“夹紧〞,同时要求垫片有一定的“回弹力〞以回弹填满空隙,否那么也不行。
回弹力取决于垫片本身的材质和构造及使用条件〔温度、压力〕。
垫片夹紧后〔初始密封〕,在介质压力作用下〔垫片内侧直接和介质接触〕的密封叫工作密封。
从理论上说,预紧应力愈大,垫片中贮存的弹性应变能也愈大,因而可用于补偿别离或松弛的WORD 格式整理余地也就愈大,当然要以密封材料本身最大弹性变形能力为极限。
紧固件因受热引起应力松弛、垫片老化弹性下降,垫片长期受压等原因都可能导致“昨天不漏今天漏〞。
二、钢制管法兰用垫片标记根据现行国家标准?钢制管法兰、垫片、紧固件?〔HG/T 20592~20635-2021〕的要求,钢制管法兰用垫片〔PN系列〕标记规定如下:其中:a为标准编号1、HG/T 20606-2021钢制管法兰用非金属平垫片〔PN系列〕;2、HG/T 20607-2021钢制管法兰用聚四氟乙烯包覆垫片〔PN系列〕;3、HG/T 20609-2021钢制管法兰用金属包覆垫片〔PN系列〕;4、HG/T 20610-2021钢制管法兰用缠绕式垫片〔PN系列〕;5、HG/T 20611-2021钢制管法兰具有覆盖层的齿形组合垫〔PN系列〕;6、HG/T 20612-2021钢制管法兰非金属环形垫〔PN系列〕。
垫片8级 标准

垫片的性能等级是指垫片的材质公称抗拉强度,性能等级为8.8级的垫片要求其材质公称抗拉强度达到800MPa。
例如,65Mn材质的垫片,其抗拉强度σb (MPa):≥980 (100),因此65Mn材质的垫片性能等级可以达到8.8级。
此外,垫片的厚度与其型式、材料、直径、密封面的加工状况和密封介质等相关。
对于大多数非金属板材垫片而言,薄的垫片抵抗应力松弛的能力也比较大。
当然在选择垫片时,还需要考虑其他因素,如法兰粗糙度和不平度等条件。
在实际应用中,根据具体需求选择合适的垫片等级和规格。
例如,你可以选择不锈钢、碳钢、45#钢、65Mn或合金钢作为垫片的材质,垫片的表面处理方式也可以根据实际需求选择,如磷化、发黑、白锌、蓝白锌、彩锌、军绿、达克罗、环保电镀、热镀锌、本色等。
垫片的密封应力

螺栓法兰接头安全密封技术(四)——垫片密封应力——摘要:在法兰接头设计或选用中,垫片虽然成本相对较低,但在保证连接密封性能、控制泄漏要求方面起着重要的作用。
人们往往容易将泄漏的原因集中在垫片上,当然有垫片本身的原因,但更多的是法兰连接系统的设计或选用中存在的许多问题,最后通过垫片密封应力的降低表现了出来。
在法兰接头安装过程以及后续的各种使用过程中,垫片密封应力的大小和变化受到众多因素的影响。
当垫片的密封应力降低到低于设计要求的基准值时,其结果是导致法兰连接的密封失效、发生泄漏。
本文分析了引起垫片密封应力降低的影响因素及其原因,介绍了估算方法,提出要减小弥补这样的影响,维持法兰接头的密封状态,初始安装螺栓载荷应足够大。
同时螺栓也要有足够的强度,能承受相应的拉伸载荷及其可能的增加量。
前言螺栓连接法兰接头的强度和密封性能对于承压设备/装置以及管道系统的正常、安全运行非常重要。
法兰连接强度的保证,在承压设备行业(包括锅炉、压力容器、压力管道)长期以来都非常重视,当然这很重要,但对于其密封性能的保证或评估国内却较少有研究。
螺栓垫片法兰连接的泄漏途径,一个是通过垫片内部的渗透泄漏,另一个是通过垫片与法兰密封面之间的间隙的界面泄漏,界面泄漏是最难对付的。
通常,我们考虑通过选用不同材料和类型垫片用于不同的设计工况条件以及在垫片表面途密封剂量等方法,达到减少/控制泄漏的目的。
要控制法兰接头的泄漏,仅仅通过采用各种措施消除垫片与法兰密封面之间的间隙/泄漏通道是远远不够的,最重要的是无论在安装阶段、还是各种使用过程中,当螺栓/垫片有蠕变松弛产生、当有介质压力等外载荷/温度等作用下,垫片与法兰密封面上必须始终保持/维持有足够的压缩应力,本文称之为“垫片密封应力”。
所以,法兰接头的强度和密封需要通过螺栓提供足够的夹紧力和垫片密封应力,来承受介质压力或各种外载荷,保证垫片的密封应力在安装以及随后的各种工况条件下都维持在设计要求的基准值以上,才能获得有效的密封、控制泄漏。
密封垫损坏的原因分析

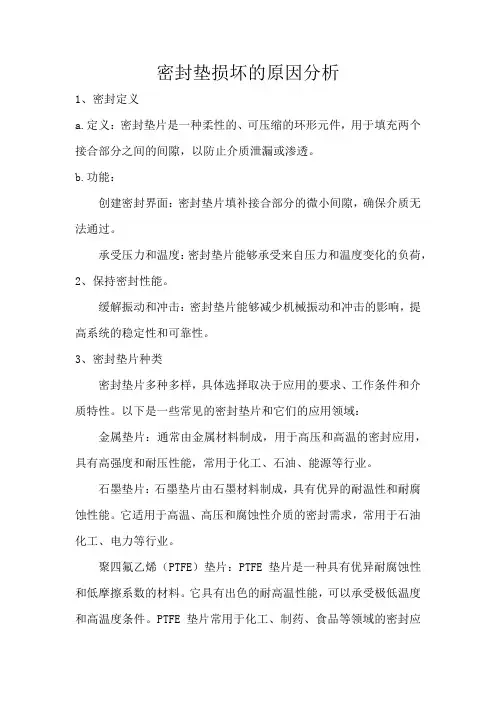

密封垫损坏的原因分析1、密封定义a.定义:密封垫片是一种柔性的、可压缩的环形元件,用于填充两个接合部分之间的间隙,以防止介质泄漏或渗透。
b.功能:创建密封界面:密封垫片填补接合部分的微小间隙,确保介质无法通过。
承受压力和温度:密封垫片能够承受来自压力和温度变化的负荷,2、保持密封性能。
缓解振动和冲击:密封垫片能够减少机械振动和冲击的影响,提高系统的稳定性和可靠性。
3、密封垫片种类密封垫片多种多样,具体选择取决于应用的要求、工作条件和介质特性。
以下是一些常见的密封垫片和它们的应用领域:金属垫片:通常由金属材料制成,用于高压和高温的密封应用,具有高强度和耐压性能,常用于化工、石油、能源等行业。
石墨垫片:石墨垫片由石墨材料制成,具有优异的耐温性和耐腐蚀性能。
它适用于高温、高压和腐蚀性介质的密封需求,常用于石油化工、电力等行业。
聚四氟乙烯(PTFE)垫片:PTFE垫片是一种具有优异耐腐蚀性和低摩擦系数的材料。
它具有出色的耐高温性能,可以承受极低温度和高温度条件。
PTFE垫片常用于化工、制药、食品等领域的密封应用。
纤维素纸垫片:纤维素纸垫片如纸垫片、石棉纸垫片等,具有较好的密封性能和耐温性。
它们适用于一般介质和中低温条件下的密封,常用于机械设备、电力设备等行业。
橡胶垫片:橡胶垫片常用于一般介质和温度条件下的密封。
它们具有良好的弹性和密封性能,适用于管道、阀门、泵等设备的密封。
橡胶垫片广泛应用于自动化、化工、食品加工等行业。
以上只是部分的密封垫片及其应用领域,具体选择应根据实际情况进行评估,包括工作环境、介质特性、压力要求、温度范围以及预算等因素。
4、垫片破损的原因1)机械应力a. 压力变化和挤压力 :密封垫片在受到压力变化和挤压力时可能承受过大的力量,导致垫片变形、损坏或失效。
b. 摩擦和磨损:密封垫片在与相邻部件接触时,由于摩擦力和剪切力的作用,可能发生表面磨损、磨粒进入垫片表面,导致破损。
c. 振动和冲击设备的振动和冲击会产生动态应力,对密封垫片造成额外的负荷,导致疲劳和破损。
