SBW的英文全称是Steering By Wire。
中文意思是“线控转向系统”。
该系统去掉了转向盘和转向轮之间的机械连接,减轻了大约5kg重量,消除了路面的冲击,具有降低噪声和隔振等优点。
目前国外著名汽车公司和汽车零部件厂家竞相研究具有智能化的新一代转向系统,如美国Delphi公司、TRW公司、日木三菱公司、Koyo公司、德国Bosch公司、ZF公司、BMW公司等都相继在研制各自的SBW系统,国内也开始涉足这一相关研究领域。
SBW系统由方向盘模块、转向执行模块和ECU3个主要部分以及自动防故障系统、电源等辅助模块组成。
方向盘模块包括方向盘、方向盘转角、力矩传感器、方向盘回正力矩电机。
方向盘模块的主要功能是将驾驶员的转向意图(通过测量方向盘转角)转换成数字信号并传递给主控制器;同时接受ECU送来的力矩信号,产生方向盘回正力矩以提供给驾驶员相应的路感信号。
转向执行模块包括前轮转角传感器、转向执行电机、转向电机控制器和前轮转向组件等。
转向执行模块的功能是接受ECU的命令,控制转向电机实现要求的前轮转角,完成驾驶员的转向意图。
ECU对采集的信号进行分析处理,判别汽车的运动状态,向方向盘回正力电机和转向电机发送命令,控制两个电机的工作。
自动防故障系统是线控转向系的重要模块,它包括一系列监控和实施算法,针对不同的故障形式和等级作出相应处理,以求最大限度地保持汽车的正常行驶。
汽车的安全性是必须首先考虑的因素,是一切研究的基础,因而故障的自动检测和自动处理是线控转向系统最重要的组成系统之一。
SBW的工作原理是当转向盘转动时,转向传感器和转向角传感器将测量到的驾驶员转矩和转向盘的转角转变成电信号输入到ECU,ECU依据车速传感器和安装在转向传动机构上的位移传感器的信号来控制转矩反馈电动机的旋转方向,并根据转向力模拟,生成反馈转矩,控制转向电动机的旋转方向、转矩大小和旋转角度,通过机械转向装置控制转向轮的转向位置,使汽车沿着驾驶员期望的轨迹行驶。
管道自动化检测技术的研究与应用
管道自动化检测技术的研究与应用随着科技的不断发展,管道自动化技术越来越成熟和普及。
而管道自动化检测技术就是其中的一个关键环节,它是指通过先进的仪器设备和技术手段对管道进行无障碍、高效率的自动化检测、监测、报告和维护。
本文将探讨管道自动化检测技术的研究与应用。
一、研究现状1. 线控技术线控是传统的管道自动化检测技术。
其原理是通过红外、感应等技术手段控制管道内特制的检测器,实现对管道内部液位、压力等参数的监测。
虽然线控技术应用广泛,但存在一些诸如无法对整个管道完整的检测、容易受到干扰等缺点。
2. 摄像检测技术摄像检测技术是在线控技术基础上发展的。
通过摄像头对管道内部进行拍摄,然后再通过图像分析软件对管道的状况进行分析。
相比起线控技术来说,摄像检测技术可以对管道进行全面的检测,但存在着时间、成本短大和易受环境影响的缺点。
3. 智能机器人技术智能机器人技术是一种通过控制小型机器人进行管道内部检测的技术。
使用这种技术,机器人可以探测、扫描和绘制全面的管道内部地形、壁厚等相关信息。
与前两种技术相比,智能机器人技术可以检测更加准确,但是需要对机器人进行特殊设计和制造,相应的成本则会较高。
二、应用现状1. 石化行业石化行业是管道自动化检测技术的主要应用行业。
炼油厂、化工厂、天然气生产单位等石化企业都需要对生产管道进行检测。
通过使用管道自动化检测技术,可以大幅度提高生产效率和安全性。
2. 市政设施管道自动化检测技术还被应用于市政设施建设领域。
例如给水管道、燃气管道、污水管道等的建设和维护需要采用先进的管道自动化检测技术。
这可以帮助相关企业及政府部门及时了解管道情况,提高城市水平。
3. 建筑行业在建筑行业中,也需要使用管道自动化检测技术来检测管道状况,以确保建筑的安全性。
例如,建筑物内的淋浴房、水管、气管等都需要使用管道自动化检测技术。
三、未来发展随着科技的不断进步,管道自动化检测技术也会不断地更新和发展。
未来,我们可以预见到这种技术的应用会越来越广泛,而且技术本身也会越来越成熟。
X-by-Wire
线控技术X-by-Wire•X-by-Wire线控系统源自飞机控制系统。
飞机控制系统Fly-by-Wire是一种线传控制系统,它将飞机驾驶员的操纵、操作命令转换成电信号,利用计算机控制飞机飞行•这种控制方式引入到汽车驾驶上,就成为Drive-by-Wire,引入到制动上就有Brake-by-Wire,引入到转向上就有Steer-by-Wire,统称为X-by-Wire•传统的汽车操纵方式:驾驶员踩制动、踩油门、换档、打转向盘时,动作通过机械连接装置传递,操纵执行机构动作•线控技术( X-by-Wire)将驾驶员动作转化为电信号,由导线来传递控制指令操纵执行机构动作•线控技术在控制单元和执行器之间用电子装置取代传统的机械连接装置或液压气压连接装置,由导线取代机械传动部件•驾驶员的操纵动作通过人机接口转换为电信号,传到执行机构,控制执行机构的动作•传感器感知功能装置的状态,通过电信号传给人机接口,反馈给驾驶员线控技术的优点•省力,不用直接操作机械部件•操纵控制手动完成,可以取消转向盘、转向柱和脚踏板,减少碰撞时的潜在危险,提高安全性和舒适性•便于实现个性化设计,制动、转向、加速等过程中的驾驶特性可以个性化设定,可以设计不同的程序供用户选择•取消了许多机械连接装置、液压装置和气压装置,降低零部件复杂性,简化结构和生产工艺,结构紧凑,质量轻,提供了更大的设计空间•用电子元件和现场总线取代机械、液压和气压传动装置,响应速度更快•取消机械、液压和气压传动装置,减少磨损部件,简化维护线控技术的缺点•电子设备可靠性问题:电磁干扰、器件失效、软件程序稳定性•如果没有机械冗余,一旦电路失效,就会导致灾难性后果:油门、转向、制动失灵,影响安全性线控制动Brake-by-Wire •线控制动系统由供能装置、控制装置、传动装置、制动器4个部分组成•ECU对制动系统进行整体控制,电子制动器有各自的控制单元,制动踏板和制动器之间导线连接,电线传递能量,数据线传递信号•电液制动系统EHB ( Electronic-Hydraulic Brake) ,电子与液压系统相结合,由电子系统控制,液压系统提供动力•电子机械制动系统EMB ( Electronic-Mechanical Brake),用电线取代传统制动系统中的空气或制动液等传力介质,电制动器取代传统制动器1. 车轮转速传感器2. 车轮转角传感器3. 偏航速率传感器和横向加速传感器4. EMB车辆制动模块5. 带ECU的EMB踏板模块6. EMB电源7. 交流电动机8. 传统车轮制动模块9.带ECU的EBS液压单元10. 驱动单元线控转向Steer-by-Wire•由转向盘位置传感器、力反馈电动机、转向执行机构、转向ECU、轮胎角度传感器、环境传感器组成•取消了传统的机械式转向装置,转向器与转向柱间无机械连接线控悬架Suspension by Wire •由模式选择开关、传感器、悬架ECU、可调阻尼减振器、高度控制阀、弹性元件等部件组成•线控悬架除了传统悬架的功能以外,还可以根据不同的路面条件、不同的载重量、不同的行车速度等行驶状况调节减振器阻尼力的大小,控制弹性元件的刚度、车身高度和姿势线控油门Throttle by Wire•由油门位置传感器、力反馈电动机、油门ECU、油门作动器控制模块、油门作动器、环境传感器组成•线控油门的优点:控制精确,发动机能够根据汽车的各种行驶信息,精确调节进入气缸的空气燃油混合比,改善燃烧状况,提高动力性和经济性•传统的油门控制方式:驾驶员动作与油门的开合通过拉索的机械运动联系,驾驶员踩油门踏板,油门拉索直接控制发动机油门的开合程度•线控油门取消了踏板和油门之间的机械连接,驾驶员仍然通过踩油门踏板控制拉索,但拉索并不是直接连接油门,而是连着一个油门踏板位置传感器,传感器将拉索的位置变化转化为电信号传送至油门ECU,ECU将收集到的相关传感器信号经过处理后,发送命令至油门作动器控制模块,油门作动器控制模块再发送信号给油门作动器,从而控制油门的开合程度•APP1—加速踏板位置传感器1 APP2—加速踏板位置传感器2•TPS1—油门位置传感器1 TPS2—油门位置传感器2线控技术的关键问题•容错控制技术:当一些部件出现故障或失效的时候,它们在系统中的功能可以用系统中的其它部件完全或部分代替,使系统能继续保持规定的性能或不丧失最基本的功能•汽车网络协议:线控技术要求数据传输网络的传输速度高、实时性好、可靠性高、具有冗余功能•TTP/C (Time Triggered Protocol, SAE Class C ) 满足SAE C级网络的时间触发协议•FlexRay(动态部分ByteFlight协议)既支持时间触发,又支持事件触发访问的协议•电源技术:功率一定时,电压越高,电流越小,传输过程中损失的能量越小,电源系统越有效。
Flexray线控总线技术
高速
FlexRay支持高达10 Mbps的数据传 输速率,满足汽车中大量数据传输的 需求。
可靠性
FlexRay具有错误检测和纠正功能, 能够保证数据传输的可靠性。
工作原理
1 2
通信模式
FlexRay支持静态和动态两种通信模式,可以根 据实际需求进行选择。
拓扑结构
FlexRay支持星型和总线型两种拓扑结构,可以 根据汽车内部ECU的分布情况进行选择。
的领域,其优势可能无法充分发挥。
对实时性的 依赖
由于FlexRay总线的通信机制和硬件资源限制,其支 持的节点数量有限,可能不适合大规模分布式系统。
04
FlexRay线控总线与其他总线的比较
CAN总线
总结词
CAN总线是一种广泛应用于汽车行业的通信协议,具有高可靠性和良好的实时 性。
详细描述
CAN总线采用基于优先级的通信方式,支持多主节点同时通信,具有较高的数 据传输速率和较低的延迟时间。然而,CAN总线在处理大量数据和复杂通信时 可能会遇到带宽限制。
随着汽车电子化程度的不断提高,对汽车内部通信的要求也 越来越高,FlexRay总线技术正是在这样的背景下应运而生。
技术发展历程
FlexRay总线技术最初由BMW和戴姆勒-克莱斯勒于1999年联合开发,旨在为汽车 内部通信提供一种高性能、高可靠性的总线系统。
自推出以来,FlexRay总线技术得到了广泛的认可和应用,已成为汽车内部通信的标 准之一。
市场前景
增长的市场需求
竞争格局变化
未来发展方向
随着汽车电子化程度的不断提高,对 线控技术的需求也在不断增长。 FlexRay总线技术作为汽车线控技术 的关键组成部分,其市场需求将进一 步扩大。

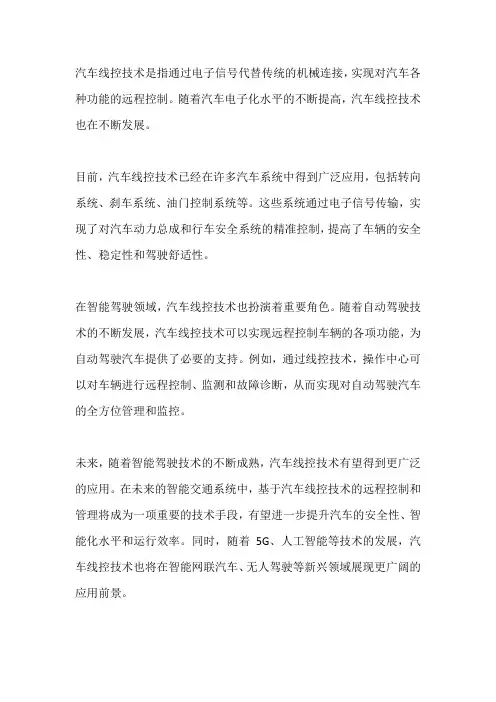

简述汽车线控技术的发展现状,在智能驾驶中的应用发展前景

汽车线控技术是指通过电子信号代替传统的机械连接,实现对汽车各种功能的远程控制。
随着汽车电子化水平的不断提高,汽车线控技术也在不断发展。
目前,汽车线控技术已经在许多汽车系统中得到广泛应用,包括转向系统、刹车系统、油门控制系统等。
这些系统通过电子信号传输,实现了对汽车动力总成和行车安全系统的精准控制,提高了车辆的安全性、稳定性和驾驶舒适性。
在智能驾驶领域,汽车线控技术也扮演着重要角色。
随着自动驾驶技术的不断发展,汽车线控技术可以实现远程控制车辆的各项功能,为自动驾驶汽车提供了必要的支持。
例如,通过线控技术,操作中心可以对车辆进行远程控制、监测和故障诊断,从而实现对自动驾驶汽车的全方位管理和监控。
未来,随着智能驾驶技术的不断成熟,汽车线控技术有望得到更广泛的应用。
在未来的智能交通系统中,基于汽车线控技术的远程控制和管理将成为一项重要的技术手段,有望进一步提升汽车的安全性、智能化水平和运行效率。
同时,随着5G、人工智能等技术的发展,汽车线控技术也将在智能网联汽车、无人驾驶等新兴领域展现更广阔的应用前景。
