变形测量方案设计来源样本
变形监测设计方案
变形监测设计方案变形监测设计方案一、设计思路：变形监测是指对土木工程结构中的变形进行实时监测和分析，以预测结构的变形趋势、预警结构的变形异常，并提供科学依据为结构的维护管理和安全性评估提供技术支持。
本设计方案将选用全站仪和振动传感器作为变形监测设备，通过将全站仪固定在监测点上，实时测量监测点的坐标变化，通过振动传感器测量结构的振动情况，进而实现对结构变形的监测。
二、设备选择：1.全站仪：全站仪是土木工程测量中常用的一种测量仪器，具有高精度、高稳定性和自动化程度高的特点。
全站仪可以实时测量监测点的三维坐标变化，并能生成三维图像，方便对结构的变形进行分析和评估。
2.振动传感器：振动传感器是测量结构振动情况的一种传感器，可以实时监测结构的振动频率、振动幅度等参数。
通过振动传感器可以判断结构的变形情况，以及结构是否存在异常振动情况。
三、监测点选取：监测点的选取应根据具体工程的结构形态和变形特点进行综合考虑，一般选择工程的关键部位和容易发生变形的区域为监测点。
监测点应包括主体结构和次要结构的监测点，以便全面监测结构的变形情况。
四、监测程序：1.安装全站仪和振动传感器。
2.对监测点进行初始坐标测量，并记录下来作为基准。
3.开启全站仪和振动传感器，开始实时监测结构的变形和振动情况。
4.对监测数据进行定期整理和分析，生成结构变形和振动的曲线和图像。
5.根据监测结果，判断结构变形和振动是否正常，如发现异常情况，及时进行修复和调整。
五、监测结果处理和评估：通过对监测数据的整理和分析，可以得出结构变形和振动的趋势，并与工程设计要求进行对比，评估结构的变形和振动是否满足设计要求。
根据评估结果，可以及时采取措施进行修复和调整，确保结构的安全和稳定。
六、安全措施：1.在安装和调试监测设备时，要注意操作规范，避免人为损坏设备。
2.设备选用符合国家标准的产品，并进行定期维护和检修，确保设备的正常工作。
3.定期对监测设备进行校准和检测，保证监测数据的准确性和可靠性。
毕业设计：建筑物的变形观测变形监测方案
毕业设计：建筑物的变形观测变形监测方案嘿，小伙伴，今天我要跟你聊聊一个相当有意思的课题——建筑物的变形观测变形监测方案。
别看这名字有点长，其实它就是一门研究如何监控建筑物变形的技术活儿。
下面我就用我那十年方案写作的经验，带你领略一下这个方案的精彩之处。
咱们得知道，建筑物变形是个啥玩意儿。
简单来说，就是建筑物在外力作用下，形状和尺寸发生变化。
这事儿听起来有点玄乎，但却是建筑安全的大敌。
所以，监测建筑物的变形，就成了咱们这个方案的核心任务。
一、方案背景话说这事儿起源于我国城市化进程的加速，高楼大厦拔地而起，但随之而来的就是建筑安全问题。
尤其是那些大型、超高层的建筑物，一旦出现变形，后果不堪设想。
于是，咱们这个方案应运而生，旨在为建筑物的变形监测提供一套可行的方案。
二、监测目的1.确保建筑物在施工和使用过程中，结构安全、稳定。
2.及时发现和处理建筑物的变形问题，防止事故发生。
3.为建筑物的维护、保养提供科学依据。
三、监测方法1.全站仪测量法：这是一种利用全站仪对建筑物进行三维测量，从而得到建筑物变形数据的方法。
优点是精度高，但成本较高，操作复杂。
2.光学测量法：通过光学仪器对建筑物进行拍照，然后分析照片中建筑物的变形情况。
这种方法成本较低，操作简单，但精度相对较低。
3.激光扫描法：利用激光扫描仪对建筑物进行扫描，得到建筑物的三维模型，进而分析变形情况。
这种方法精度较高，但成本较高，设备要求较高。
4.雷达监测法：通过雷达对建筑物进行监测，实时获取建筑物的变形数据。
优点是实时性强，但精度相对较低。
综合考虑，我们选择了全站仪测量法作为主要监测手段，辅以光学测量法进行验证。
四、监测步骤1.建立监测点：在建筑物上设置一定数量的监测点，用于采集变形数据。
2.数据采集：利用全站仪对监测点进行测量，获取建筑物的三维坐标。
3.数据处理：将采集到的数据输入计算机，进行数据处理，得到建筑物的变形数据。
4.变形分析：根据变形数据，分析建筑物的变形趋势，为处理变形问题提供依据。
大坝变形监测方案
大坝变形监测方案1. 简介大坝是人类工程中保护水源、调节水量的重要设施之一。
由于大坝长期承受水压和地质运动的力量，随着时间的推移，大坝可能会发生变形。
为了保障大坝的安全性，需要进行定期的变形监测。
本文档将介绍一种大坝变形监测方案，帮助工程师进行科学有效的大坝变形监测。
2. 监测目标大坝变形监测的主要目标是提前发现大坝的变形情况，以防止严重事故的发生。
监测的主要内容包括以下几个方面：•大坝的水平位移变形：主要指大坝在水平方向上的位移情况，通过测量水平位移来判断大坝是否存在下滑或滑坡的风险。
•大坝的竖向位移变形：主要指大坝在垂直方向上的位移情况，通过测量垂直位移来判断大坝是否存在沉降的风险。
•大坝表面的裂缝情况：通过监测大坝表面的裂缝情况，可以了解大坝是否存在结构破裂或渗漏的风险。
3. 监测方法3.1 测量仪器选择为了进行大坝变形的定量测量，需要选择合适的测量仪器。
以下是一些常见的大坝变形监测仪器：•GPS测量仪：可用于测量大坝的水平位移变形，具有高精度、实时性强的特点。
•倾斜仪：可用于测量大坝的竖向位移变形，一般采用水平方向和垂直方向两个方向的倾斜角度进行测量。
•应变计：可用于测量大坝表面的应变情况，一般通过电阻、电容或光纤等方式进行测量。
3.2 监测方案设计根据大坝的具体情况，制定相应的监测方案。
以下是一个常见的大坝变形监测方案设计示例：1.确定监测点位：根据大坝的结构和地质条件，确定监测点位，包括水平位移监测点和竖向位移监测点。
2.布设测量仪器：根据监测点位，布设相应的测量仪器。
GPS测量仪可以布设在大坝上不同位置进行水平位移监测，倾斜仪可以布设在大坝表面进行竖向位移监测，应变计可以布设在大坝表面的关键部位进行应变监测。
3.数据采集与处理：定期采集测量仪器的数据，并进行数据处理。
可以使用专业的监测设备自带的软件对数据进行分析和展示，也可以使用MATLAB或Excel等软件进行数据处理。
4.结果分析与报告：对监测数据进行分析，判断大坝的变形情况，并及时生成监测报告。
某建筑工程变形观测专项方案范本
建设工程变形观测专项方案编制：审核：工程名称：委托单位：检测单位：地址：区翠峰商业街电话：0604×604传真：003日期：2009年月日*****工程变形观测专项方案一、工程概况该工程位于*****，总规划用地****㎡，拟建总建筑面积为****㎡，建筑边线长约****m。
建***幢建筑物，****结构，对差异沉降敏感，属乙级高层建筑。
地面标高变化在1879.50-1880.40m，大致为北较高、南较低。
场地内无软弱土层及软弱下卧层分布，无土洞、滑坡等。
一级基坑，采用喷锚及基坑土钉支护，开挖深度4.5米。
施工周期45天，预计观测时间35天。
二、观测目的在基坑开挖期间和主体工程施工阶段，随着取土的深入和主体结构荷载的增加，围护结构由于受到土压力和道路动载的作用，会产生比较明显的变形，如果超过一定范围，甚至会引起周围建筑物的破坏。
因此，在施工过程中进行建筑物变形观测，及时掌握工程水平位移和沉降趋势，以便及时采取有效措施。
三、变形观测内容及方法1、周边相邻建筑物沉降观测：水准测量法，采用带测微仪精密水准仪（徕卡NA2）进行观测，水准尺采用受环境温度变化影响微小的铟瓦合金水准尺，共设有****个观测点。
2、基坑边壁顶部水平位移观测：视准线法，采用（徕卡PC1102）全站仪进行观测，共设有****个观测点。
3、基坑边壁顶部沉降观测：水准测量法，采用带测微仪精密水准仪（徕卡NA2）进行观测，水准尺采用受环境温度变化影响微小的铟瓦合金水准尺，共设有****个观测点。
4、主体工程施工阶段到主体工程封顶至使用阶段的变形观测：沉降观测：水准测量法，采用带测微仪精密水准仪（徕卡NA2）进行观测，水准尺采用受环境温度变化影响微小的铟瓦合金水准尺，共设有****个观测点。
垂直度观测：*****测量法，采用电子经伟仪进行观测。
共设有****个观测点。
具体布置位置详附图：《*****变形观测点位布置图》，侧向位移观测点宜布置在冠梁（基坑边壁顶部）上，可采用铆钉枪射入铝钉，亦可钻孔埋设膨胀螺栓或用环氧树脂粘标志。

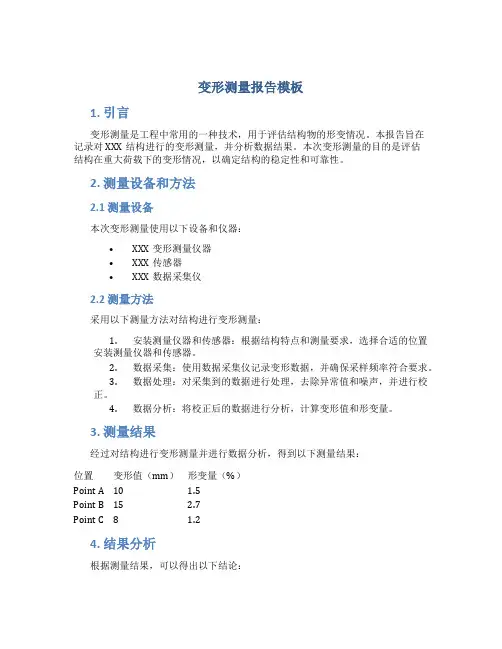

变形测量报告模板
变形测量报告模板1. 引言变形测量是工程中常用的一种技术，用于评估结构物的形变情况。
本报告旨在记录对XXX结构进行的变形测量，并分析数据结果。
本次变形测量的目的是评估结构在重大荷载下的变形情况，以确定结构的稳定性和可靠性。
2. 测量设备和方法2.1 测量设备本次变形测量使用以下设备和仪器：•XXX变形测量仪器•XXX传感器•XXX数据采集仪2.2 测量方法采用以下测量方法对结构进行变形测量：1.安装测量仪器和传感器：根据结构特点和测量要求，选择合适的位置安装测量仪器和传感器。
2.数据采集：使用数据采集仪记录变形数据，并确保采样频率符合要求。
3.数据处理：对采集到的数据进行处理，去除异常值和噪声，并进行校正。
4.数据分析：将校正后的数据进行分析，计算变形值和形变量。
3. 测量结果经过对结构进行变形测量并进行数据分析，得到以下测量结果：位置变形值（mm）形变量（%）Point A 10 1.5Point B 15 2.7Point C 8 1.24. 结果分析根据测量结果，可以得出以下结论：1.在重大荷载下，结构的变形值在合理范围内，未出现异常变形情况。
2.结构在荷载作用下存在一定的形变量，但仍满足设计要求。
5. 结论本次变形测量结果表明，XXX结构在重大荷载下具有较好的稳定性和可靠性。
变形值和形变量均在合理范围内，未发现结构的异常变形情况。
建议在长期使用过程中，定期进行变形测量，并对变形情况进行跟踪和评估。
6. 参考文献1.XXX标准，XXX版本，发布年份。
2.XXX论文，作者，发表年份。
注意：本报告仅针对根据实际情况编写，请根据实际需要进行修改和补充。
以上是变形测量报告模板的内容，根据实际情况进行修改和补充，以满足具体需求。
变形测量技术设计书
建筑物变形监测设计书测量3133班三组李迪岳鹏飞薛敏刚赵磊磊李成金祥段小勇目录1 概述 (1)2 作业依据 (1)3 基本规定 (1)作业基准 (1)技术要求 (1)4 采用仪器设备及软件 (1)5 变形控制测量 (1)平面控制测量 (1)高程控制测量 (2)6 建筑变形测量 (3)监测项目及周期 (3)沉降观测 (3)数据处理分析 (4)7 施工组织 (4)8提交成果资料 (4)1 概述为了满足渭南市环境监控中心的工程施工要求，对该工程的基坑开挖进行建筑变形测量，包括沉降观测和位移观测。
2 作业依据1、GB 50026-2007 工程测量规范2、JGJ 8-2007 建筑变形测量规范3、GB/T 18314-2009 全球定位系统（GPS）测量规范4、GB/T 12898-2009 国家三、四等水准测量规范3 基本规定作业基准平面坐标系统采用1980西安坐标系，高程系统采用1985国家高程基准。
技术要求建筑变形测量的级别为二级，沉降观测的观测点测站高差中误差为±0.5mm，位移观测的观测点坐标中误差为±3.0mm。
4 采用仪器设备及软件1、索佳NET 05型全站仪1台2、天宝电子水准仪DiNi03 1台3、南方测绘平差易2005 1套5 变形控制测量平面控制测量1、平面基准点、工作基点的布设应符合下列规定：⑴位移观测的基准点（含方位定向点）不少于3个，基准点、工作基点应便于检核；⑵GPS控制点还应满足：a.应便于安置接收设备；b.视场内障碍物高度角小于15°；c.远离无线电发射源、高压线、大面积的水域等。
高程控制测量1、沉降观测的高程基准点不少于3个，基准点和工作基点形成闭合环或形成有符合路线构成的结点网。
2、高程基准点和工作基点位置的选择应符合下列规定：⑴高程基准点应选在变形影响范围以外且稳定、易于长期保存的地方；⑵高程基准点、工作基点之间宜便于进行水准测量。
3、高程基准点和工作基点标石、标志的选型及埋设应符合下列规定：高程基准点的标石按照点位的不同要求，标石形式采用《建筑变形测量规范》附录A 执行。
XXX变形观测技术设计书
XXX变形观测技术设计书XXXXXXX变形观测技术设计书审定人：审核人：工程负责人：XXX二Ο一四年五月二十六日目录一、任务情况 (1)（一）任务来源 (1)（二）工程概况 (1)（三）执行技术标准 (2)（四）技术要求 (2)二、资源配置 (3)（一）人员组织结构 (3)（二）设备配置 (4)三、观测内容 (4)四、基准点、观测点的布设和保护 (4)（一）控制点、观测点的布设 (4)（二）控制点、观测点的保护措施 (7)五、控制点、观测点观测方法 (9)（一）控制点的观测方法 (9)（二）观测点的观测方法 (10)六、观测数据处理及信息反馈 (12)（一）观测数据记录、分析与处理 (12)（二）观测报表和信息反馈系统 (12)七、观测频率及周期 (13)（一）观测周期 (13)（二）观测频率 (13)八、环境、安全管理 (14)（一）执行法律、法规 (14)（二）环境因素、危险源的识别 (14)（三）环境安全措施 (15)九、提交归档资料 (15)（一）向委托方提供成果资料 (15)（二）我院存档资料 (15)附图：观测点布置图一、任务情况（一）任务来源受XXX的委托由XX公司，定期对XXX 4000t/d熟料新型干法水泥生产线技改项目挡土墙进行变形观测。
观测目的：（1）及时、准确、可靠地了解XXX 4000t/d熟料新型干法水泥生产线技改项目建设施工过程中挡墙沉降、位移变化情况。
（2）在建设施工过程中出现异常情况时能及时采取相应的措施，避免造成重大损失。
（3）同时也为建筑物从施工建设到竣工验收的沉降位移变化形成一套完整、准确、齐全的建筑工程位移观测竣工档案。
（二）工程概况测区位于镇沅县者东镇，测区地处哀牢山西南麓、阿墨江上游者干河两岸，东北隔哀牢山主峰与新平县接界，南与和平乡接壤，西北与恩乐、三章田接壤，距镇沅县城51公里，距普洱市265公里，距昆明315公里，交通较为便利。
测区地理位置：东经101°17′05″—101°18′41″，北纬23°58′51″—23°59′33″。
工程变形监测技术设计书 (4)
××工程变形监测技术设计书一、引言1.1 项目背景××工程是一项重要的工程项目，其变形监测对于确保工程安全和稳定性具有重要意义。
本文档旨在设计合适的变形监测技术，以实时监测工程的变形情况，提供及时准确的数据支持。
1.2 目的本文档的主要目的是设计一套完整的变形监测技术方案，包括监测设备的选择、布置方案、数据采集与处理方法等，以满足××工程的变形监测需求。
二、监测设备选择2.1 变形监测仪器针对××工程的特点和监测需求，我们建议选择高精度的全站仪作为主要的变形监测仪器。
全站仪具有高度测量精度、数据采集速度快等优点，能够满足工程变形监测的要求。
2.2 传感器选择在全站仪的基础上，还需要选择适合的传感器，用于监测工程的变形情况。
根据工程的具体情况，建议选择倾斜传感器、位移传感器、应变传感器等多种传感器进行综合监测，以获取全面的变形数据。
三、监测布置方案3.1 监测点布设根据工程的具体情况，我们建议在关键位置设置监测点，以监测工程的变形情况。
监测点的布设应考虑到工程结构的特点和变形的可能性，保证监测数据的准确性和代表性。
3.2 监测点数量和密度监测点的数量和密度应根据工程的规模和复杂程度进行合理确定。
一般来说，关键部位应设置更多的监测点，以获取更详细的变形数据，其他部位可以适当减少监测点的数量。
四、数据采集与处理方法4.1 数据采集变形监测数据的采集应定期进行，以获取工程变形的实时数据。
采集频率应根据工程的变形速度和监测要求进行合理设置，一般建议每天进行一次数据采集。
4.2 数据处理采集到的变形监测数据需要进行处理和分析，以得出准确的变形情况。
数据处理包括数据校正、数据对比、数据分析等步骤，可以借助专业的数据处理软件进行。
五、监测结果分析与报告编制5.1 监测结果分析对采集到的变形监测数据进行分析，得出工程的变形情况。
分析结果应与工程设计要求进行对比，判断工程是否存在变形超限的情况，并及时采取相应措施。
工程变形监测设计方案
工程变形监测设计方案一、前言工程变形监测是指针对工程结构在使用过程中可能发生的变形情况进行实时、精准的监测和控制，以确保工程的安全运行。
根据不同的工程类型、地质条件和使用环境，变形监测需要采用不同的监测方法和技术手段，以满足工程变形监测的精确性、实时性和可靠性要求。
本方案将通过分析变形监测的技术原理、监测方法和应用场景，提出一套全面、有效的工程变形监测设计方案，以期为相关工程领域的实践工作者提供参考和借鉴。
二、工程变形监测的技术原理工程变形监测的技术原理主要涉及传感技术、数据采集和处理技术、通信技术和监控技术等方面。
1. 传感技术传感技术是工程变形监测的核心技术之一，其主要包括位移传感技术、应变传感技术、倾斜传感技术、振动传感技术等。
传感器通过将物理量（如位移、应变、倾斜、振动等）转换为电信号，再经过放大、滤波和模数转换等处理，最终形成可供监测分析的数字信号。
2. 数据采集和处理技术数据采集和处理技术是将传感器监测到的模拟信号采集、转换成数字信号，并通过存储和处理系统进行数据的存储、分析和处理。
这项技术的主要任务是保证采集到的数据真实可靠，并通过数据分析挖掘出有用的信息。
3. 通信技术通信技术是将采集到的监测数据通过网络传输到监测中心的关键环节。
目前常用的通信技术包括有线传输、无线传输、卫星通信、移动通信等，其中无线传输技术应用较为广泛。
通过通信技术，监测中心可以实时获取工程变形的监测数据，做到实时监控。
4. 监控技术监控技术是将采集到的数据进行分析，通过数据分析的结果及时发现工程变形的异常情况，并及时采取相应的措施防止事故的发生，保障工程的安全运行。
三、工程变形监测的常用方法工程变形监测的常用方法包括精密水准测量、全站仪测量、GNSS定位测量、应变片测量、倾斜仪测量等。
1. 精密水准测量精密水准测量是通过测量水准仪的读数变化，研究出工程结构的变形情况。
该方法适用于平面变形的监测，具有精度高、实时性好的优点，但仪器比较昂贵，且需要专业技术人员操作和维护。
变形测量方案设计方案来源
21.
A. 3.5
秒
C.
22.按国家精密水准测量规范规定，二等精密水准测量测站限差规定检测间歇点高
差之差应满足（）°
A.
2.0mm
C.
23.
A.
B.
C.
D.
24.
.8
国家三角测量规范规定，二等三角测量三角形的最大闭合差为（ 秒
)。
B.
D. 3
B.
<
区段、路线往返测高差不符值超限时，首选重测的测段应是（ 往返高差不符值与区段 往返高差不符值与区段 往返高差不符值与区段 往返高差不符值与区段
变形测量的平面坐标系统和高程系统一般应采用国家平面坐标系统和高程系统或所在 地方使用的平面坐标系统和高程系统，但也可采用独立系统。 变形观测周期的确定应以能系
统地反映所测变形体变形的变化过程、且不遗漏其变化时刻为原则，并综合考虑单位时间内
变形量的大小、变形特征、观测精度要求及外界因素影响情况。
在变形测量过程中，当出现下列情况之一时， 应即刻通知工程建设单位和施工单位采取 相应的措施：
.
.
我国所采用的统一高程系统为（ 大地高 正高
某点高斯投影 6°带的坐标表示为
、
转换参数至少需要多少个公共点坐标（
A.
C.
10.
参数，
A.
C.
11.
A.
C.
12.
带第：
A.
C.
13.
A.
C.
14.
=
=
所在三度带号及其中央子午线经度为（
A.
C.
15.
A.
影
C.
16.
A.
算
C.
工程变形监测技术设计书 (3)
××工程变形监测技术设计书一、引言本文档旨在详细介绍××工程变形监测技术的设计方案。
本方案将涵盖监测目标、监测方法、监测仪器设备、数据处理与分析等方面的内容，以确保工程变形监测工作的准确性和可靠性。
二、监测目标1. 监测目标的描述××工程是一座位于某市中心的高层建筑，其主要结构由钢筋混凝土组成。
本次监测的目标是对工程施工过程中的变形进行实时监测和分析，以确保工程的安全性和稳定性。
2. 监测目标的要求- 监测目标包括建筑物的整体变形、结构变形、沉降等情况。
- 监测数据需要实时采集和传输，方便工程施工管理人员随时了解工程变形情况。
- 监测结果需要进行可视化展示和分析，以便及时发现异常变形情况并采取相应的措施。
三、监测方法1. 监测点布设- 根据工程的结构特点和监测目标，确定监测点的位置和数量。
- 监测点应覆盖建筑物的不同部位，包括地基、主体结构、外墙等。
- 监测点的布设应均匀分布，以保证监测结果的代表性。
2. 监测仪器设备- 选择合适的监测仪器设备，包括变形测量仪、位移传感器、沉降仪等。
- 监测仪器设备应具备高精度、高稳定性和高可靠性，以确保监测数据的准确性。
- 监测仪器设备需要能够实时采集和传输数据，方便数据的处理和分析。
3. 监测方法的选择- 结合工程的特点和监测目标，选择合适的监测方法，包括全站仪法、激光测距法等。
- 监测方法应能够满足工程变形监测的精度和实时性要求。
- 监测方法需要考虑工程施工过程中的实际情况，以便进行合理的监测操作。
四、数据处理与分析1. 数据采集与传输- 监测仪器设备需要能够实时采集监测数据，并通过网络传输至数据中心。
- 数据传输过程需要保证数据的完整性和安全性，以避免数据丢失或被篡改。
2. 数据处理- 对采集到的监测数据进行预处理，包括数据校正、异常值处理等。
- 采用合适的算法和模型对数据进行处理，以提取有效信息并去除噪声。
工程变形监测技术设计书
××工程变形监测技术设计书工程变形监测技术设计书一、引言工程变形监测技术设计书旨在对××工程的变形监测方案进行详细设计和规划，确保工程的安全运行和稳定性。
本文档将介绍工程的背景和目标、监测方法和设备选择、监测方案的设计和实施计划等内容。
二、工程背景和目标1. 工程背景××工程是一项重要的基础设施工程，位于××地区。
工程包括××部分和××部分，总长约××公里。
由于工程所处地质条件复杂，存在地震活动和地质灾害的风险，因此需要进行变形监测，及时发现和预警可能出现的变形情况，保障工程的安全运行。
2. 工程目标本次工程变形监测的目标是：- 及时、准确地监测工程的变形情况，包括沉降、位移、倾斜等参数；- 提供数据支持，为工程的安全评估和管理提供科学依据；- 实施预警和应急措施，确保工程的安全运行。
三、监测方法和设备选择1. 监测方法根据工程的特点和监测目标，本次变形监测将采用以下方法：- 全站仪测量：通过在关键位置设置全站仪，测量工程各点的坐标和位移，以获取工程的整体变形情况。
- 倾斜仪测量：在工程的关键位置安装倾斜仪，测量工程的倾斜角度，以判断工程是否存在倾斜变形。
- GPS测量：通过设置GPS测量点，实时监测工程的位移和变形情况。
2. 设备选择根据监测方法的要求，本次变形监测将使用以下设备：- 高精度全站仪：具备高精度测量和数据处理能力，能够满足工程变形监测的要求。
- 倾斜仪：具备高精度测量倾斜角度的能力，能够适应复杂的地质环境。
- GPS测量设备：具备高精度测量和实时数据传输的能力，能够满足工程变形监测的要求。
四、监测方案设计1. 监测点布设根据工程的特点和监测目标，本次变形监测将在工程的关键位置设置监测点，包括桥墩、隧道口、边坡等。
监测点的布设应覆盖整个工程，以获取全面的变形数据。
工程变形监测技术设计书
××工程变形监测技术设计书一、项目概述××工程是一项重要的基础设施建设项目，为确保工程的安全运行和保障工程质量，变形监测技术的应用显得尤其重要。
本文档旨在设计一套完整的变形监测技术方案，以实时监测和分析工程的变形情况，为工程管理和维护提供科学依据。
二、监测目标1. 监测变形类型：包括沉降、倾斜、水平位移等；2. 监测范围：确定监测区域和监测点的位置；3. 监测精度：确定监测精度要求，以满足工程的安全运行和质量要求。
三、监测方法1. 传统监测方法采用传统的测量仪器进行监测，包括水准仪、测斜仪和位移传感器等。
通过定期测量和记录，分析得出工程的变形情况。
2. 高精度全站仪监测方法使用高精度全站仪进行监测，通过测量目标点的三维坐标变化，实现对工程变形的精确监测和分析。
该方法具有高精度、高效率的特点，适合于大型工程的变形监测。
3. 遥感监测方法利用遥感技术，通过卫星、无人机等载体获取工程变形的影像数据，并进行图象处理和分析，以获得工程的变形信息。
该方法具有覆盖范围广、实时性高的优势，适合于大范围的工程变形监测。
四、监测设备与工具1. 水准仪：用于测量地面的高程变化，确定工程的沉降情况；2. 测斜仪：用于测量工程的倾斜变化，确定工程的稳定性；3. 位移传感器：用于测量工程的水平位移变化，确定工程的变形情况；4. 全站仪：用于测量目标点的三维坐标变化，实现高精度的变形监测；5. 遥感设备：包括卫星、无人机等载体，用于获取工程变形的影像数据。
五、数据处理与分析1. 数据采集：根据监测方法选择相应的设备进行数据采集，确保数据的准确性和完整性；2. 数据传输：将采集到的数据通过无线传输或者有线传输方式传输到数据中心；3. 数据处理：对采集到的数据进行校正和处理，消除误差，得到准确的变形数据；4. 数据分析：根据监测目标和要求，对处理后的数据进行分析，得出工程的变形趋势和变形速度，为工程管理和维护提供科学依据。
工程变形监测技术设计书 (2)
××工程变形监测技术设计书工程变形监测技术设计书一、引言本文档旨在设计一套工程变形监测技术方案，以实时监测工程结构的变形情况，确保工程的安全性和稳定性。
本方案将介绍监测技术的原理、设备选型、安装布置、数据采集与处理以及监测报告的编制等内容。
二、监测技术原理工程变形监测技术主要基于传感器的测量原理，通过测量工程结构的位移、变形、应力等参数来判断结构的安全性。
常用的监测技术包括全站仪、测斜仪、水准仪、应变计等。
根据工程的特点和要求，结合实际情况选择合适的监测技术。
三、设备选型根据工程的需求，我们选择了以下设备进行工程变形监测：1. 全站仪：用于测量工程结构的三维坐标，能够实现高精度的位移监测。
2. 测斜仪：用于测量工程结构的倾斜角度，能够监测工程的倾斜变形情况。
3. 水准仪：用于测量工程结构的高程变化，能够监测工程的垂直位移。
4. 应变计：用于测量工程结构的应变变化，能够监测工程的应力情况。
四、安装布置根据工程的结构特点和监测要求，我们制定了以下安装布置方案：1. 全站仪：根据工程的大小和形状，选择合适的位置进行安装，确保能够全方位监测工程的位移情况。
2. 测斜仪：根据工程的倾斜方向和程度，选择合适的位置进行安装，确保能够准确测量工程的倾斜角度。
3. 水准仪：根据工程的高程变化情况，选择合适的位置进行安装，确保能够准确测量工程的垂直位移。
4. 应变计：根据工程的应力分布情况，选择合适的位置进行安装，确保能够准确测量工程的应变变化。
五、数据采集与处理为了实时监测工程的变形情况，我们采用了以下数据采集与处理方案：1. 数据采集：通过设备连接电脑或数据采集器，实时获取监测数据。
2. 数据处理：利用专业的监测数据处理软件，对采集到的数据进行处理和分析，得出工程的变形情况。
3. 数据存储：将处理后的监测数据存储在可靠的数据库中，以备后续分析和报告编制使用。
六、监测报告编制监测报告是工程变形监测的重要成果之一，我们将按照以下步骤进行报告的编制：1. 数据分析：根据采集到的监测数据，进行数据分析和处理，得出工程的变形情况。
变形测量报告模板范本下载
变形测量报告模板范本下载当使用变形测量技术来测量物体形变时，通常需要生成一个变形测量报告来记录测量结果并进行分析。
下面是一个变形测量报告模板范本的示例，可以帮助您开始撰写您自己的报告。
一、引言在本次变形测量实验中，我们使用了X测量仪器对目标物体进行了形变测量。
本报告将详细介绍实验设计及测量结果。
1.实验目的本次实验的主要目的是测量目标物体在受力或变形后的形变情况，并分析其变形模式和程度。
2.实验装置和测量原理本次实验使用了X测量仪器作为测量装置，该仪器基于Y原理对物体的形变进行测量。
3.实验步骤本次实验的具体步骤如下：- 步骤一：准备目标物体并设置实验条件。
- 步骤二：安装并调校X测量仪器。
- 步骤三：进行测量并记录测量数据。
二、实验结果根据测量数据和分析，我们得出以下结论：1.变形情况目标物体在受力/变形后，发生了以下形变情况：（在此处详细描述形变情况）2.变形模式和程度分析通过对测量数据的分析，我们确定了目标物体发生的变形模式和程度：（在此处详细描述变形模式和程度）3.误差分析在测量过程中，我们还需要考虑和分析实验可能存在的误差来源及其对测量结果的影响：（在此处详细描述误差来源及其影响）三、讨论与结论根据对实验结果的分析及相关理论知识，我们就本次实验进行了以下讨论和得出了以下结论：1.讨论（在此处对实验结果进行详细的讨论）2.结论（在此处对实验结果进行详细的结论总结）四、附录在本次实验中使用的主要设备和仪器的详细信息列于附录中。
1.设备清单- 仪器A：型号、制造商、测量范围等详细信息。
- 仪器B：型号、制造商、测量范围等详细信息。
2.测量数据在此附上实验中所记录的关键测量数据。
3.其他附件在此附上与实验相关的其他文档、图表等附件。
以上就是一个变形测量报告模板范本的示例。
希望能对您的写作提供一些帮助，可以根据实际情况进行修改和补充。
祝您写作顺利！。
变形监测方案设计书
变形监测方案设计书想明白变形监测方案设计书怎么制定吗？下面小编为大伙儿整理了变形监测方案设计书，希望能帮到大伙儿！济宁市城后路金都楼基坑支护工程位于莞城内，拟建六层建筑物，一层地下室，用地面积平方，现状场地较平整。
基坑开挖深度为~米，东、南、北三面均为道路，东侧为城后路，距基坑约15米，西侧为2~5层的住宅楼群，天然基础，与基坑最近距离约6米。
环境条件：场地周围属残丘台地地貌单元，地表均已填土，地面较平地质情形:依照钻探揭露，场地内第四纪地层要紧有坡积层和厚度较大的残积层，下部基岩为花岗岩类。
场地内地下水为滞水类型，贮存于粘性土层中，地下水以大气降水补给为主，勘探期间水位埋深为~米。
基坑西侧采纳复合型增强土钉墙支护，其余各层比较空旷故采纳放坡+土钉的支护方式。
该基坑平安品级为二级。
在基坑开挖的施工进程中，基坑内外的土体将由原先的静止土压力状态向被动和主动土压力状态转变，应力状态的改变引发土体的变形，即便采取了支护方法，必然数量的变形老是难以幸免的。
这些变形包括：基坑坑内土体的隆起；基坑支护结构和周围建筑物的变形。
不管那种位移的量超出了某个允许的范围，都将对基坑支护结构和周围结构与道路造成危害。
为了解施工期间基坑位移、沉降及周边建筑物变形的转变情形，保证基坑自身稳固和平安和周围建筑物、地下管线的平安，同时给设计、施工部门提出准确的、靠得住的、科学的数据，必需进行基坑围护结构沉降、基坑位移及周边建筑物沉降观测、基坑周边地下水位观测。
对基坑施工进程进行监测的目的如下：⑴依照现场监测数据与设计值进行比较，如超过某个限值，就采取工程方法，避免支护结构破坏和环境事故的发生。
保证支护结构和相邻道路、建筑物的平安；⑵验证支护结构设计，指导基坑开挖和支护结构的信息化施工；⑶总结工程体会，为完善设计分析提供依据。
一、《建筑地基基础设计标准》GB 50007-XX；中华人民共和国国家标准二、《工程测量标准》GB50026-93；中华人民共和国国家标准3、《周密工程测量标准》GB/T15314-94；4、《建筑变形测量规程》JGJ/T8-97；中华人民共和国国家行业规程五、《国家一、二等水准测量标准》GB12897-91六、《岩土工程勘探标准》7、山东省标准《建筑基坑支护工程技术规程》八、《济宁市城后路金都楼基坑支护工程图纸》和《地质资料》监测内容依照基坑支护设计方案及上述标准要求，本工程深基坑开挖监测内容包括:①基坑支护围护结构顶部水平位移及沉降观测；②基坑周围衡宇的沉降观测；③基坑周边地下水位观测；④支护结构面开裂情形检查；⑤基坑周围地面超载状况检查；⑥基坑渗水、漏水状况检查；要紧采纳工程测量及目测二种方式相结合，并对相关数据进行综合分析，幸免数据异样时外界偶然因素的不利阻碍，从而提供精准真实靠得住的科学数据在基坑开挖前7天完成7个基准点的布设，基坑支护边线确信后马上布设观测点，并对位移、沉降监测网进行初始值的测读。
变形监测方案设计书范文
变形监测方案设计书范文尊敬的领导：根据您的要求,我为您撰写了该变形监测方案设计书,以下是说明和具体设计方案：一、方案说明本方案主要针对某高速公路进行改造和加固工程,全长约5公里。
由于路基土壤松软,陡坡沟壑较多,以及高速公路日常车流运输量较大,会对该路段进行3年的变形监测,以确保路基稳定安全。
二、监测方法和工具该路段的变形监测工作主要通过以下两种方法实现：1.基准测量法：将测量标志点进行预先设置,安装测量器具,通过GPS、电子测绘和其他现场测量设备,记录路基不同部位的各项数据,包括：高差、位移和倾斜度等。
这些数据可作为该路段变形情况的重要参考依据。
2.视频监测法：在路段的关键部位安装摄像机,通过采集视频影像和图像处理技术,得到关于路面变形和路肩滑坡等安全问题的预警信息,以及对监测数据的可靠性和可视性方面的要求。
三、监测设置方案1.设置50个监测标志点,在路基的关键部位分别进行测量和监测,如在隧道出口、高山陡坡、涵洞口、桥梁和路面陡峭沟壑等地区。
2.在路面上设置单向车道以减少车流量。
3.在关键部位安装摄像机,在具体部位设置了反光镜,在棱镜的作用下,使监测方向发生变化,并可保证在视频影像上的观察条件。
4.在隧道出口、涵洞口、桥梁和路面陡峭沟壑等地区安装高灵敏度地震计,以及高峰位防护器材和滑坡预警器等。
5.进行GPS定位测量和摄像机动态监测,记录精度、可靠性和监测器具的性能并进行定期检查。
四、监测方案的实施时间节点1.监测前：进行路面清理、摄像机安装和标志点设置等工作,并对监测器具进行初步测试和调整。
2.监测期间：对每个监测标志点进行定期巡视、监测数据记录和存储,根据监测数据和视频影像预警,及时分析和处理路面变形和滑坡等情况。
3.监测后：考虑到实际情况,对监测器材进行仔细检查,总结监测数据和现场情况,形成完整报告,并提出在未来改造工程中的建议。
方案实施的成本约为600万元。
但该方案可保证监测效果的可信度和稳定性,避免了建设工期较长和运行风险的情况,在提高工程质量、保障公路通行和交通安全方面均具有重要意义。
××工程变形监测技术设计书
××工程变形监测技术设计书班级：测绘B091设计人：学号：2012年12月15日第一部分概况1.1 工程概况该项目基坑开挖较深，并且开挖处距离水街已有建筑、走马河堤岸较近，有可能扰动基坑周围的地质结构，容易导致基坑周边的基坑墙体出现坍塌，从而影响施工安全，还有可能扰动紧邻基坑的建筑物出现变形。
按照规定应对都江堰市水街基坑施工过程中基坑边缘的水平位移和沉降以及周边建筑物的沉降进行观测，从而对基坑以及基坑周边建筑物的安全做出判断，达到为施工决策服务和施工安全的目的。
1.2 任务概况××市××公司，拟对××市水街基坑项目基坑开挖过程中，基坑边缘的水平位移、垂直位移以及周边建筑物、构筑物基础沉降情况进行监测，以监视施工过程中基础变形的大小和规律，从而确保基坑和周边建筑物施工过程中的质量和安全，并验证有关设计参数。
1.3 技术依据1.××水街总平面图.2012年12月；2.建筑变形测量规程JGJ 8-2007.（中华人民共和国行业标准）；3.工程测量规范GB50026-2007.（中华人民共和国国家标准）；4.国家一、二等水准测量规范GB/T12897-2006.（中华人民共和国国家标准）；第二部分水平位移监测方案设计2.1 基准点与监测点的位置设计与埋设为监测××市水街基坑边缘的水平位移，根据基坑周围的地形情况，拟在基坑附近稳定的地面上布设3个基坑边缘水平位移监测的基准点，基准点采用常规刻有十字的地面测量标志。
水平位移监测点直接布设在基坑周边抗滑桩外侧1m至2m的地方，拟在××市水街基坑边缘布置16个基坑安全监测的监测点，监测点也采用常规地面测量标志，水平位移监测点点位布置及编号见后附图1所示。
2.2 监测方法及其精度设计(1) 监测方法基坑边缘的水平位移，拟采用双测站极坐标测量的方法进行监测。
变形监测方案设计
变形监测方案设计引言随着社会的发展和现代化进程的加快，工程建设规模逐渐扩大，对于工程的安全性和可靠性要求也日益提高。
其中，变形监测作为一种重要的工程管理手段，通过监测工程结构的形变情况，可以及时发现结构变形异常，预测结构的健康状况，提前采取相应的措施，保障工程安全。
本文将设计一个变形监测方案，以确保工程结构的安全性和可靠性。
1. 研究目标本文旨在设计一个变形监测方案，通过使用合适的变形监测技术和方法，对工程结构进行实时监测和数据分析，以实现以下目标： - 及时发现结构的变形异常；- 预测结构的健康状况； - 提前采取相应的措施，保障工程安全。
2. 变形监测技术和方法选择根据工程结构的特点和监测要求，本文选择以下变形监测技术和方法：2.1 光纤光栅传感技术光纤光栅传感技术是一种基于光纤传感原理的高精度、长距离的变形监测技术。
其原理是通过利用光栅的衍射特性，实时测量光纤上任意一点处的形变信息。
该技术具有灵敏度高、抗干扰能力强等特点，适用于对工程结构进行长期稳定性变形监测。
2.2 英迈微震监测系统英迈微震监测系统是一种基于微震技术的变形监测方法。
该方法通过安装微震传感器在工程结构上，实时记录和分析微震事件的特征，从而获得结构变形的相关信息。
该方法适用于对工程结构进行动态变形监测。
2.3 GPS和导航卫星技术GPS和导航卫星技术是一种基于卫星定位原理的变形监测技术。
通过安装GPS接收器在工程结构上，实时获取其位置信息，结合时间序列分析方法，可以计算出结构的变形情况。
该技术适用于对大型工程结构进行变形监测。
3. 变形监测方案设计基于上述选择的变形监测技术和方法，本文设计了以下变形监测方案：3.1 安装监测设备根据工程结构的特点和监测要求，选择合适的变形监测设备，并按照设备说明书进行安装和连接。
3.2 数据采集与传输通过监测设备实时采集工程结构的变形数据，并通过数据传输装置将数据传输到监测中心或云平台。
3.3 数据分析与处理在监测中心或云平台上，进行变形数据的分析和处理。
