铁路建筑界限图集（最全）1．铁路建筑接近限界(v≤160 km/h)(1) 建限—1直线建筑接近限界图信号机、水鹤的建筑接近限界(正线不适用)。
站台建筑接近限界(正线不适用)。
各种建筑物的基本接近限界。
适用于电力机车牵引的线路的跨线桥、天桥及雨棚等建筑物。
电力机车牵引的线路的跨线在困难条件下的最小高度。
旅客站台上柱类建筑物离站台边缘至少1 500 mm，建筑物离站台边缘至少2000 mm。
旅客站台为低站台时其高度为300 mm，专为行驶旅客列车的线路上可建1 100mm的高站台。
货物站台的高度为1 100 mm。
在非电气化区段的车站上，车辆调动频繁的站场内，天桥的高度不得少于5 800 mm。
货物高站台边缘(只适用于线路的一侧)在高出轨面距离1 100～4 800 mm间，距线路中心线距离可按1 850 mm设计。
曲线上建筑接近限界加宽办法曲线内侧加宽(mm)曲线外侧加宽(mm)曲线内外侧加宽共计(mm)式中R——曲线半径(m)；H——计算点自轨面算起的高度(mm)；h——外轨超高(mm)；的值亦可用内侧轨顶为轴，将有关限界旋转θ角求得。
(2) 建限—2直线建筑接近限界图(车库门等)适用于新建及改建使用蒸汽及内燃机车、车辆的车库门、转车盘、洗车架、专用煤水线、洗罐线、加冰线、机车走行线上各种建筑物，亦适用于旅客列车到发线及超限货车不进入的线路上的雨棚。
适用于使用电力机车的上述各种建筑物。
X的值根据接触网的高度(有或无承力索)决定。
(3) 隧限—1隧道建筑限界图(蒸汽及内燃牵引区段)直线建筑接近限界。
隧道建筑限界。
(4) 隧限—2隧道建筑限界图(电力牵引区段)直线建筑接近限界。
隧道建筑限界。
隧道加宽办法曲线内侧加宽(mm)曲线外侧加宽(mm)式中R——曲线半径(m)；H——计算点自轨面算起的高度(mm)；h——外轨超高(mm)。
(5) 桥限—1桥梁建筑限界图(蒸汽及内燃牵引区段)直线建筑接近限界。
铁路运梁限界数据及有关资料
铁路运梁限界数据及有关资料
一、铁路运输控制参数
1、通桥(2005)2101边梁装车重心高度为h=2385mm,2000＜H≤2400时，铁路运32mT梁平板区间运输限制速度为50km/h；
2、运梁车通过曲线最小半径为145m；
3、侧向经过道岔时限制速度为15km/h。
二、梁车装车尺寸（见附图）
1、32m铁路T梁重139.3吨，长32.6m，最大梁宽2.5m。
2、轨顶至梁顶高度为：4.35米（轨顶至平板面1.128米，平板面至装梁底0.372米，梁高2.5米，挡砟墙0.35米）；
3、平板宽度为3.146米（装梁梁宽2.5米，没有超过运梁平板宽度）；
4、运梁采用的每榀梁装运车辆为两辆DL1型大吨位预制梁专用运输车和一辆DNX17K型平车作为游车的三车一组的运输方式，总长度为41.862米。
中铁二十局锡乌铁路项目部铺架基地制梁厂
二○一二年三月二十八日。

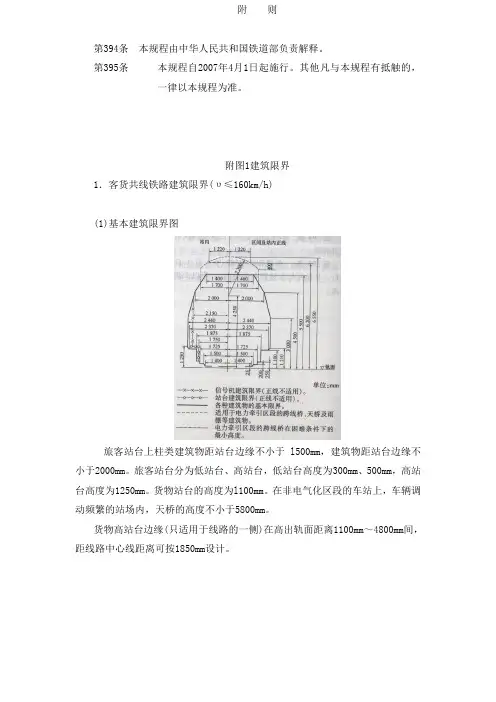

(6) 《铁路技术管理规程》(电子扫描版-2011)模板
附则第394条本规程由中华人民共和国铁道部负责解释。
第395条本规程自2007年4月1日起施行。
其他凡与本规程有抵触的，一律以本规程为准。
附图1建筑限界1．客货共线铁路建筑限界(υ≤160km/h)(1)基本建筑限界图旅客站台上柱类建筑物距站台边缘不小于 l500mm，建筑物距站台边缘不小于2000mm。
旅客站台分为低站台、高站台，低站台高度为300mm、500mm，高站台高度为1250mm。
货物站台的高度为l100mm。
在非电气化区段的车站上，车辆调动频繁的站场内，天桥的高度不小于5800mm。
货物高站台边缘(只适用于线路的一侧)在高出轨面距离1100mm～4800mm间，距线路中心线距离可按1850mm设计。
2．客货共线铁路建筑限界(160km/h＜υ≤200km/h)曲线上建筑限界加宽办法曲线上基本建筑限界和隧道建筑限界加宽办法同客货共线铁路(υ≤160km/h)曲线上建筑限界加宽办法。
3．铁路双层集装箱运输装载限界及客货共线铁路双层集装箱运输建筑限界曲线上建筑限界加宽办法曲线上基本建筑限界和隧道建筑限界加宽办法同客货共线铁路(υ≤160km/h)曲线上建筑限界加宽办法。
4．客运专线铁路建筑限界(200km/h≤υ≤350km/h)曲线上建筑限界加宽办法曲线地段的建筑限界，应考虑因超高产生车体倾斜对曲线内侧的限界加宽。
其加宽量为：曲线上建筑限界的加宽范围，包括全部圆曲线、缓和曲线和部分直线，采用下图所示阶梯加宽方法。
附图2 机车车辆限界1．机车车辆限界(υ＜200km/h)2．机车车辆限界(υ≥200km/h)计量单位符号km——千米(公里)；m——米；mm——毫米；t——吨；kg——千克(公斤)；h——小时；min——分；s——秒；V——伏；kV——千伏；Pa——帕；kPa——千帕；kN——千牛；kg/m——千克/米(公斤/米)；km/h——千米/小时(公里/小时)。
客运专线铁路建筑限界
附图1 客运专线铁路建筑限界单位：mm 信号机、高架候车室结构柱和接触网、跨线桥、天桥、电力照明、雨棚等杆柱的建筑限界（正线不适用）。
①站台建筑限界（侧线站台为1 750 mm；正线站台，无列车通过或列车通过速度不大于80 km/h时为1 750 mm，列车通过速度大于80 km/h时为1 800 mm）。
②站内反方向运行矮型出站信号机的限界为1800mm。
各种建（构）筑物的基本限界，也适用于桥梁和隧道。
y为接触网结构高度。
曲线上建筑限界加宽办法1．曲线地段的建筑限界，仅考虑因超高产生车体向曲线内侧倾斜的加宽，加宽量为：h HW 15001=式中 Ｗ1 —— 曲线内侧加宽量（mm ）；Ｈ —— 轨顶面至计算点的高度（mm ）； ｈ —— 外轨超高（mm ）。
曲线上建筑限界的加宽范围，包括全部圆曲线、缓和曲线和部分直线。
加宽方法可采用下图所示阶梯形方式，或采用曲线圆顺方式。
2．曲线地段的站线两侧信号机、高架候车室结构柱和接触网、跨线桥、天桥、电力照明、雨棚等杆柱的建筑限界、站内反方向运行矮型出站信号机的建筑限界和站台建筑限界，需考虑曲线内、外侧的限界加宽。
加宽量为：曲线内侧加宽（mm ）：h HR W 1500405001+=曲线外侧加宽（mm ）：RW 440002=曲线内外侧加宽共计（mm ）：h HR W W W 15008450021+=+= 式中 R ——曲线半径（m ）；H ——计算点自轨面算起的高度（mm ）； h ——外轨超高（mm ）。
h H 1500的值也可用内侧轨顶为轴，将有关限界旋转θ角（1500tan arc h=θ）求得。
加宽范围应包括全部圆曲线、缓和曲线和部分直线。
加宽方法可采用下图所示阶梯形方式，或采用曲线圆顺方式。
类别车型宽度（mm）高度（mm）长度（mm）地板距轨面高度（mm）运行速度（km/h）铁路客车YZ25G硬座车3104（扶手除外）4433 25500 1333 140 SYZ25B双层空调硬座车3105 25500 1333 140 RZ125Z软席座车3104 4050 25500 1275 160 25K空调硬卧车3105 4433 25500 1333 160 CRH1动车组3328 4040 25800 1250 200 CRH2动车组3380 3700 25000 1300 250 CRH3动车组3300 3890 25000 1260 350 CRH5动车组3200 4270 25000 1270 200。
