电气元件符号大全
电气元件符号（看图必须了解）

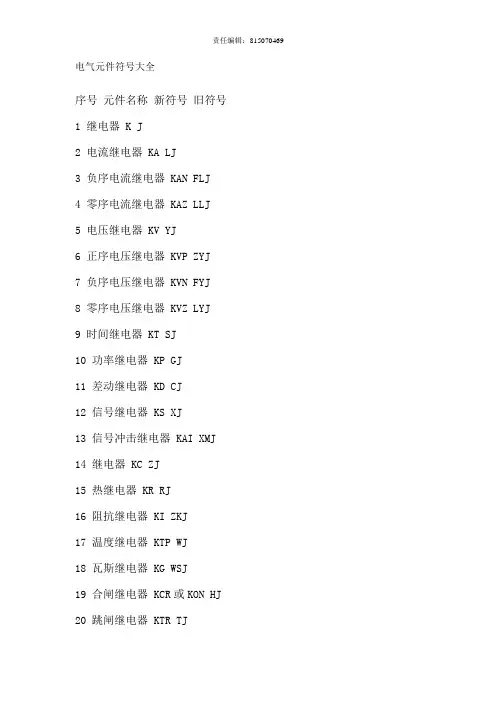

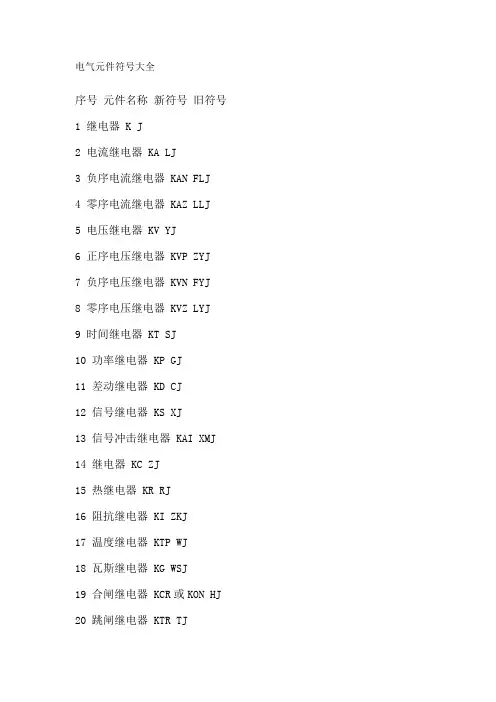

电气元件符号（看图必须了解）气元件符号-常用电气图形符号序号元件名称新符号旧符号
1 继电器K J
2 电流继电器KA LJ
3 负序电流继电器KAN FLJ
4 零序电流继电器KAZ LLJ
5 电压继电器KV YJ
6 正序电压继电器KVP ZYJ
7 负序电压继电器KVN FYJ
8 零序电压继电器KVZ LYJ
9 时间继电器KT SJ
10 功率继电器KP GJ
11 差动继电器KD CJ
12 信号继电器KS XJ
13 信号冲击继电器KAI XMJ
14 继电器KC ZJ
15 热继电器KR RJ
16 阻抗继电器KI ZKJ
17 温度继电器KTP WJ
18 瓦斯继电器KG WSJ
19 合闸继电器KCR或KON HJ
20 跳闸继电器KTR TJ
21 合闸继电器KCP HWJ
22 跳闸继电器KTP TWJ
23 电源监视继电器KVS JJ
24 压力监视继电器KVP YJJ
25 电压继电器KVM YZJ
26 事故信号继电器KCA SXJ
27 继电保护跳闸出口继电器KOU BCJ
28 手动合闸继电器KCRM SHJ
29 手动跳闸继电器KTPM STJ
30 加速继电器KAC或KCL JSJ
31 复归继电器KPE FJ
32 闭锁继电器KLA或KCB BSJ
33 同期检查继电器KSY TJJ
34 自动准同期装置ASA ZZQ
35 自动重合闸装置ARE ZCJ
36 自动励磁调节装置AVR或AAVR ZTL
37 备用电源自动投入装置AATS或RSAD BZT
38 按扭SB AN
39 合闸按扭SBC HA
40 跳闸按扭SBT TA
41 复归按扭SBre或SBR FA
42 试验按扭SBte YA
43 紧急停机按扭SBes JTA
44 起动按扭SBst QA
45 自保持按扭SBhs BA
46 停止按扭SBss
47 控制开关SAC KK
48 转换开关SAH或SA ZK
49 测量转换开关SAM CK
50 同期转换开关SAS TK
51 自动同期转换开关2SASC DTK
52 手动同期转换开关1SASC STK
53 自同期转换开关SSA2 ZTK
54 自动开关QA
55 刀开关QK或SN DK
56 熔断器FU RD
57 快速熔断器FUhs RDS
58 闭锁开关SAL BK
59 信号灯HL XD
60 光字牌HL或HP GP
61 警铃HAB或HA JL
62 合闸接触器KMC HC
63 接触器KM C
64 合闸线圈Yon或LC HQ
65 跳闸线圈Yoff或LT TQ
66 插座XS
67 插头XP
68 端子排XT
69 测试端子XE
70 连接片XB LP
71 蓄电池GB XDC
72 压力变送器BP YB
73 温度变送器BT WDB
74 电钟PT
75 电流表PA
76 电压表PV
77 电度表PJ
78 有功功率表PPA
79 无功功率表PPR
80 同期表S
81 频率表PF
82 电容器C
83 灭磁电阻RFS或Rfd Rmc
84 分流器RW
85 热电阻RT
86 电位器RP
87 电感（电抗）线圈L
88 电流互感器TA CT或LH
89 电压互感器TV PT或YH
10KV电压互感器TV SYH
35KV电压互感器TV UYH
110KV电压互感器TV YYH
90 断路器QF DL
91 隔离开关QS G
92 电力变压器TM B
93 同步发电机GS TF
94 交流电动机MA JD
95 直流电动机MD ZD
96 电压互感器二次回路小母线
97 同期电压小母线（待并）WST或WVB TQMa,TQMb
98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b
99 准同期合闸小母线1WSC,2WSC,3WSC
1WPO,2WPO,3WPO 1THM,2THM,3THM
100 控制电源小母线+WC,-WC +KM,-KM
101 信号电源小母线+WS,-WS +XM,-XM
102 合闸电源小母线+WON,-WON +HM,-HM
103 事故信号小母线WFA SYM
104 零序电压小母线WVBz
105 厂用低压小母线WVBU
一、电气图定义
用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类
1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）
⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）
⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
11、数据单：对特定项目给出详细信息的资料。
12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。
三、电气图的特点
1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容
⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法
①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。

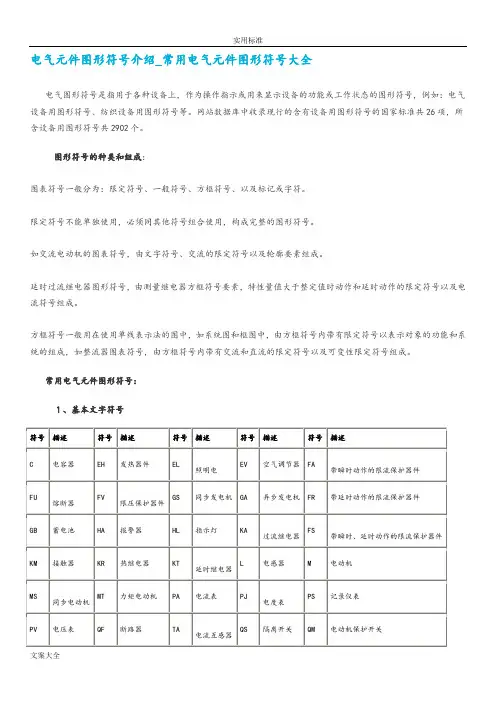

四、电气图用图形符号
1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。
限定符号的类型：
①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。
②、可变性：可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向：用实心箭头符号表示力和运动的方向。
④、流动方向：用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、<、＝、≈等。
⑥、材料的类型：可用化学元素符号或图形作为限定符号。
⑦、效应或相关性：指热效应、电磁效应、磁致伸缩效应、磁场效应、延时和延迟性等。分别采用不同的附加符号加在元器件一般符号上，表示被加符号的功能和特性。限定符号的应用使得图形符号更具有多样性。
⑷、方框符号：表示元件、设备等的组合及其功能，既不给出元件、设备的细节，也不考虑所有连接的一种简单图形符号。
3、图形符号的分类
⑴、导线和连接器件：各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件：包括电阻器、电容器、电感器等。
⑶半导体管和电子管：包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换：包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置：包括触点（触头）、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件：包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备：包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
⑻电信传输：包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置：包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元：包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元：包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明
⑴、所有的图形符号，均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中，某些设备元件有多个图形符号，有优选形、其他形，形式1、形式2等。选用符号的遵循原则：尽可能采用优选形；在满足需要的前提下，尽量采用最简单的形式；在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义，在有些情况下，为了强调某些方面或者为了便于补充信息，或者为了区别不同的用途，允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰，避免导线弯折或交叉，在不致引起误解的情况下，可以将符号旋转或成镜象放置，但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线，但在绝大多数情况下引线位置仅用作示例，在不
改变符号含义的原则下，引线可取不同的方向。如引线符号的位置影响到符号的含义，则不能随意改变，否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号，但组合符号是有限的。若某些特定装置或概念的图形符号在标准中未列出，允许通过已规定的一般符号，限定符号和符号要素适当组合，派生出新的符号。
⑺、符号绘制：电气图用图形符号是按网格绘制出来的，但网格未随符号示出。
五、电气设备用图形符号
1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。主要适用于各种类型的电气设备或电气设备部件上，使得操作人员其用途和操作方法，也可用于安装或移动电气设备的场合，诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途：识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。含义明确，图形简单、清晰、易于理解、易于辩认和识别。

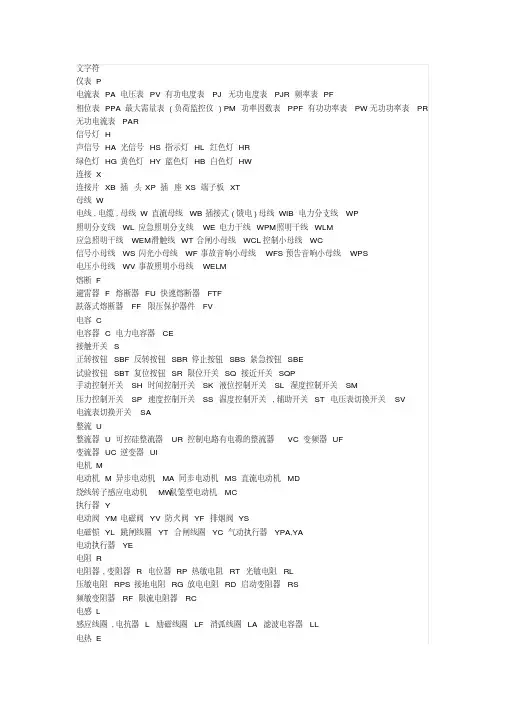

六、电气技术中的文字符号
1、电气技术中的文字符号分基本文字符号和辅助文字符号。基本文字符号分单字母符号和双字母符号。
2、单字母符号：用拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如R为电阻器，Q为电力电路的开关器件类等。
3、双字母符号：表示种类的单字母与另一字母组成，其组合型式以单字母符号在前，另一个字母在后的次序列出。双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
4、辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和牲的，通常也是由英文单词的前一两个字母构成。它一般放在基本文字符号后边，构成组合文字符号。
5、补充文字符号的原则：
⑴、在不违背前面所述原则的基础上，可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号，双字母符号和辅助文字符号的前提下，可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两
位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或牲为二个或三个英文单词时，一般采用该二个或三个音讯的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆，因此，不允许单独作为文字符号使用。
七、电气技术中的项目代号
1、项目代号：用以识别图、表图、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目（软件）与实际设备中的该项目（硬件）一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号，按照一定规则组合而成的代码。一个完整的项目代号含有四个代号段：
高层代号段，其前缀符号为“=”；
种类代号段，前缀符号为“-”；
位置代号段，其前缀符号为“+”；
端子代号段，其前缀符号为“：”。
4、种类代号：用以识别项目种类的代号。有如下三种表示方法
⑴、由字母代码和数字组成。
- K 2
种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号
- K 2 M
前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码
⑵、用顺序数字（1、2、3、……）表示图中的各个项目，同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中，如-1、-2、-3……
⑶、对不同种类的项目采用不同组别的数字编号。如对电流继电器用11、12、1 3……。
如用分开表示法表示的继电器，可在数字后加“．”
5、高层代号是指系统或设备中任何较高层次（对给予代号的项目而言）项目的代号。如S2系统中的开关Q3，表示为=S2-Q3，其中=S2为高层代号。
6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。位置代号由自行规定的拉丁字母或数字组成。在使用位置代号时，就给出表示该项目位置的示意图。如+204 +A +4可写为+204A4，意思为A列柜装在204室第4机柜。
7、端子代号通常不与前三段组合在一起，只与种类代号组合。可采用数字或大写字母，-S4：A表示控制开关S4的A号端子，一XT：7表示端子板XT的7号端子。
8、项目代号的应用：
= 高层代号段- 种类代号段（空隔）+ 位置代号段
其中高层代号段对于种类代号段是功能隶属关系，位置代号段对于种类代号段来说是位置信息。
如=A1-K1+C8S1M4表示A1装置中的继电器K1，位置在C8区间S1列控制柜M4柜中；
=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2，位置在C1区间S3列操作柜M6柜中。
八、电气图的一般规则
1、电气图面的构成：边框线、图框线、标题栏、会签栏组成。
2、幅面及尺寸：边框线围成的图面啊图纸的幅面。
⑴、幅面尺寸分五类：A0-A4见表1
A0-A2号图纸一般不得加长。
A3、A4号图纸可根据需要，沿短边加长。
⑵、选择幅面尺寸的基本前提：保证幅面布局紧凑、清晰和使用方便。
⑶、幅面选择考虑因素：①、所设计对象的规模和复杂程度。
②、由简图种类所确定的资料的详细程度。
③、尽量选用较小幅面。
④、便于图纸的装订和管理。
⑤、复印和缩微的要求。
⑥、计算机辅助设计的要求。
3、标题栏是用以确定图样名称、图号、张次、更改和有关人员签名等内容的栏目，相当于图样的“铭牌”。
标题栏的位置一般在图纸的右下方或下方。标题栏中的文字方向为看图方向，会签栏是供各相关专业的设计人员会审图样时签名和标注日期用。
4、图样编号由图号和检索号两部分组成。
5、图幅的区分：在图的边框处，竖边方向用大写拉丁字母，横边方向用阿拉伯数字，编号的顺序从标题栏相对的左上角开始，分区数就是偶数。区的代号为字母+数字。
如在相同图号第34张A6区内，标记为34/A6；
图号3219的单张图F3区内，标记为：图3219/F3；
图号为4752的第28张图G8区内，标记为图4752/28/G8；
在=S2系统单张图C2区内标记为=S2/C2；
在=SP系统第31张图E7区内，标记为=SP1/E7
加长号图幅尺寸
标题栏
图样编号——图号和检索号
字体
九、图线、字体及其他
1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。
2、字体：如上图
3、箭头和指引线
开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）
实心箭头：用于可变性、力或运动方向，以及指引线方向。
指引线：指示注释的对象，应为细实线。
指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。
4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。
5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：1 0、1：20、1：50、1：100、1：200、1：500。
6、尺寸注法
尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。
⑴、尺寸注法的基本规则
①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。
②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。
③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。
④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
⑵、尺寸注法
①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。
②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。
③、在没有足够的位置画箭头或注写数字时也可移出标注。
④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。正方形符号用□。
7、安装标高有绝对标高和相对标高之分。
绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。
相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。
电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。
8、方位：电力照明和电信布置图等类图纸按上北下南，右东左西表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。
风向频率标记：表示设备安装地区性一年四季风向情况，在电气布置图上往往还标有风向频率标记。它根据此地区多年平均统计的各个方向吹风次数的百分数，按一定比例绘制而成的。
9、建筑物定位轴线：凡承重墙、柱、梁等主要承重构件的位置所画的轴线。
定位轴线编号的基本原则：在水平方向，从左至右用顺序的阿拉伯数字；垂直方向，用拉丁字母由下向上编写；数字和字母用点划线引出。
十、简图的布局方法
1、机械制图与简图布局方法上的区别：机械图必须严格按机件的位置进行布局，而简图的布局则可根据具体情况灵活进行。
2、图线的布置：表示导线、信号通路、连接线等的图线一般应为直线，即横平竖直，尽可能减少交叉和弯折。
⑴、水平布置：将设备和元件按行布置，使得其连接线一般成水平布置。
⑵、垂直布置：将设备或元件按列排列，连接线成垂直布置。
⑶、交叉布置：将相应的元件连接成对称的布局。
3、电路或元件的布局
⑴、功能布局法：简图中元件符号的布置，只考虑便于看出他们所表示的元件功能关系，而不考虑实际位置的一种布局方法。在此布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列。大部分电气图为功能图。布局时就遵守的原则：
①、布局顺序应是从左到右或从上到下。
②、如果信息流或能量流从右到左或从上到下，以及流向对看图都不明显时，应在连接线上画开口箭头。开口箭头不应与其他符号相邻近。
③、在闭合电路中，前向通路上的信息流方向应该是从左到右或从上到下。反馈通路的方向则相反。
④、图的引入引出线最好画在图纸边框附近。
⑵、位置布局法：指简图中元件符号的布置对应于该元件实际位置的布局方法。此咱布局可以看出元件的相对位置和导线的走向。
十一、电气图的基本表示方法
一、电路的多线表示法和单线表示法
1、多线表示法：每根连接线或导线各用一条图线表示的方法。
特点：能详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。
2、单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。
特点：适用于三相或多线基本对称的情况。
3、混合表示法：一部分用单线，一部分用多线。
特点：兼有单线表示法简洁精炼的特点，又兼有多线表示法对描述对象精确、充分的优点，并且由于两种表示法并存，变化、灵活。
十一、电气元件的集中表示法和分开表示法
1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。
适用范围和特点：简单的图。各组成部分用机械连接线（虚线）互相连接起来。连接线必须为直线。
2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。
机械连接线可以弯折、分支和交叉。
3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。
分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。
4、三种方法的比较见图
5、项目代号的标注方法
⑴、采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。
⑵、采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。
⑶、项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。
⑷、当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。项目代号就水平书写，从上到下或从左到右。
⑸、项目代号中的端子代号就标在端子或端子位置的旁边。
⑹、对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。
⑺、大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。
十二、电气元件触点位置、工作状态和技术数据的表示方法
1、触点分两类：一类靠电磁力或人工操作的触点（接触器、电继电器、开关、按钮等）；另一类为非电和非人工操作的触点（非电继电器、行程开关等的触点）。
2、触点表示：①接触器、电继电器、开关、按钮等项目的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应取向一致，当触点具有保持、闭锁和延时功能的情况下更就如此。
②、对非电和非人工操作的触点，必须在其触点符号附近表明运行方式。用图形、操作器件符号及注释、标记和表格表示。
3、元件的工作状态的表示方法：元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。
⑴、继电器和接触器在非激励的状态；
⑵、断路器、负荷开关和隔离开关在断开位置；
⑶、带零位的手动控制开关在零位位置，不带零位的手动控制开关在图中规定的位置；
⑷、机械操作操作开关的工作状态与工作位置的对应关系，一般应表示在其触点符号的附近，或另附说明。
事故、备用、报警等开关应表示在设备正常使用的位置，多重开闭器件的各组成部分必须表示在相互一致的位置上，而不管电路的工作状态。
4、元件技术数据的标注方法：电气元器件的技术数据一般标在图形符号近旁。当连接线水平布置时，尽可能标在图形符号的下方，垂直布置时，则标在项目代号的下方；还可以标在方框符号或简化外形符号内。
5、注释的和标志的表示方法
⑴、注释的两种方法：直接放在所要说明的对象附近和将注释放在图中的其他位置。
⑵、如设备面板上有信息标志时，则应在有关元件的图形符号旁加上同样的标志。
十三、元件接线端子的表示方法
1、端子：在电气元件中，用以连接外部导线的导电元件。
端子分类：固定端子和可拆卸端子。
固定端子图形符号：0或·；
可拆卸端子图形符号：Φ
2、以字母数字符号标志接线端子的原则和方法
⑴、单个元件的两个端点用连续的两个数字表示。单个元件的中间各端子用自然递增数序的数字表示。
⑵、相同元件组
①、在数字前冠以字母，如标志三相交流系统的字母U1、V1、W1等。
②、若不需要区别相别时，可用数字1.1、2.1、3.1标志。
⑶、同类的元件组
⑷与特定导线相连的电器接线端子的标志。见下表和图。
3、端子代号的标注方法
⑴、电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。零件的功能和注解标注在符号轮廓线内。
⑵、对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。
⑶、在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解。
如下图
十四、连接线：在电气图上，各种图形符号间的相互连线。
1、导线的表示方法
2、图线的粗细：电源主电路、一次电路、主信号通路等采用粗线，与之相关的其余部分用细线。
3、连接线的分组：母线、总线、配电线束、多芯电线电缆等可视为平行连接线。对多条平行连接线，应按功能分组，不能近功能分组的，可以任意分组，每组不多于三条，组间距大于线间距离。
连接线标记：标记一般置于连接线上方，也可置于连接线的中断处，必要时，还可在连接线上标出信号特性的信息。
4、导线连接点的表示方法
⑴、T形连接点可加实心圆点（·）；
⑵、对+形连接点可加实心圆点（·）；
⑶、对交叉而是不连接的两条连接线，在交叉处不能加实心加圆点，并应避免在交叉处改变方向，也应避免穿过其他连接线的连接点。
十五、连接线的连续表示法和中断表示法
1、用单线表示的连接线的连续表示法
2、连接线的中断表示方法
⑴、穿越图面的连接线较长或穿越稠密区域时，允许将连接线中断，在中断处加相应的标记。
⑵、去向相同的线组可用中断线表示，并在中断处的两端分别加注适当的标记。
⑶、一条图线需要连接到另外的图上去，则必须用中断线表示
⑷、用符号标记表示连接线的中断。
十六、导线的识别标记及其标注方法
1、导线的识别标记：标在导线或线束两端，必要时标在其全长的可见部位（或标在图线上），以识别导线或线束的标记。
2、主标记：只标记导线或线束的特征，而不考虑其电气功能的标记系统。主标记分从属标记、独立标记和组合标记三种。
3、从属标记：以导线所连接的端子的标记或线束所连接的设备的标记为依据的导线或线束的标记系统。从属标记分从属本端标记、从属远端标记、从属两端标记三种。⑴、从属本端标记：导线或线束终端的标记与其所连接的端子或设备部件的标记系统。⑵、从属远端标记：导线或线束终端的标记与远端所连接的端子或设备的部件相同的标记系统。
⑶、从属两端标记：导线或线束每一端都标出与本端连接的端子标记与远端连接的疯子的标记或两端设备部件的标记系统。
中断线从属标记示例
4、独立标记：与导线所连接的端子的标记或线束所连接的设备的标记无关的导线或线束的标记系统。两导线分别标记1和2，与两端的端子标记无关，此种标记方式只用于连续线方式表示的电气接线图中。
5、组合标记：从属标记和独立标记一起使用的标记系统。从属本端标记和独立标记一起使用的组合标记，两根导线分别标记为A1-1-Ba\A3-2-Bd。
基本电气图
电气系统图和框图
十七、系统图和框图的基本特征与用途
1、系统图和框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及主要特征的一种简图。
2、系统图与框图的共同点：都是用符号或带注释的框来表示。
区别：系统图通常用于表示系统或成套装置，而框图通常用于表示分系统或设备；系统图若标注项目代号，一般为高层代号，框图若标注项目代号，一般为种类代号。
3、电气系统图和框图的作用：
⑴、作为进一步编制详细技术文件的依据。
⑵、供操作和维修时参考。
⑶、供有关部门了解设计对象的整体方案、简要工作原理和主要组成的概况。
十八、系统图和框图绘制的基本原则和方法
1、图形符号的运用
⑴、采用方框符号：方框符号表示元件、设备等的组合及其功能，既不给出元件、设备细节，也不考虑所有连接的一种简单的图形符号。
⑵、采用带注释的框：系统图和框图中的框可能为一系统、分系统、成套装置或功能单元，用带注释的框来表示对象。框的的形式有实线框和点划线框，点划线框包含的容量大，见图。
2、层次划分：较高层次的系统图和框图，可反映对象的概况；较低层次的系统图和框图，可将对象表达得较为详细。
3、项目代号的标注方法
⑴、在系统图和框图上，各个框就标注项目代号。
⑵较高层次的系统图上标注高层代号；较低层次的框图上，标注种类代号。
⑶、由于系统图和框图不具体表示项目的实际连接线和安装位置，所以一般不标注端子代号和位置代号。
⑷、项目代号标注在各框的上方或左上方。
4、连接线的表示方法
⑴、连接方法：当采用带点划线框绘制时，其连接线接到该框内图形符号上，当采用方框符号或带注释的实线框时，则连接线接到框的轮廓线上。
⑵、连接线型式：电线连接线——细实线
电源电路和主信号电路——粗实线
机械连接线——虚线
⑶、信号流向：系统图和框图的布局，就清晰并利于识别过程和信息的流向。控制信号流向与过程流向垂直绘制，在连线上用开口箭头表示电信号流向，实心箭头表示非电过程和信息的流向。
⑷、连接线上有关内容的标注：在系统图和框图上，根据需要加注各种形式的注释和说明。
电气文字符号大全
常用电气、仪表文字符号大全仪表类 电流表 PA 电压表 PV 有功电度表PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯类 指示灯 HL 红色灯 HR 黄色灯 HY 蓝色灯 HB 绿色灯 HG 白色灯 HW RD 红色 YE 黄 BL 蓝 GN 绿 WH 白 BK 黑 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP
速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA sA 转换开关 SQ行程开关 QF断电器 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电容器 C 电力电容器 CE 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV 电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电阻器,变阻器 R
各种常用电子元件符号及其名称【全】
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
光敏电阻电容（有极性电容）CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形
所有常用电气元件图形符号
所有常用电气元件图形符号 原理、接线图图形符号 温度开关 液位开关 热继电器的热元件 电钟 电流表 电压表 V 电度表 kwh 欠流继电器线圈 热继电器常闭触点 点 点 三极断路器 ××× QF KI 过流继电器线圈 KI 过压继电器线圈 欠压继电器线圈 KV 动断(常闭)触点 动合(常开) 触点 KM KI KV KA 延时断开的动断常闭)触点 延时闭合的动合 (常开)触 动合(常开)钮 动断(常闭)钮 断路器 × QF 熔断器 三级熔断器式隔离开关 QS 电流互感器 或 TA 电压互感器 继电器线圈 KA 接触器线圈 KM
电动机 M 接地 接机壳 或 变换器 同轴电缆 屏蔽电缆 导线的连 电感器 电容器一般符号 或 电阻器的一般符号 或 放大器 或 桥式全波整流器 电嗽叭 电铃 蜂鸣器 或 信号灯 可变电阻器 滑线式电阻器 滑动触点电位器 压敏电阻器 注:U 可用V 代替 热敏电阻器 注:Q 可用t °代替 加热元件 可变电容 器 具有两个电极的压电晶体 发光二极管一般符号 极性电容器 或 半导体二极管一般符 号 或 单向击穿二极管 双向击穿二极管 光敏电阻 光电池
安装图图形符号 气功或液压操作 导线的不连接 端子 插头和插座 三个独立绕组 三角形连接的三相绕组 中性点引出的星形 连接的三相绕组 三相串励换向器电动机 机 双绕组变压 三绕组变压 或 自耦变压器 避雷针 热电器 或 天线一般符号 无线电的一般符 号 动力或动力—照明配电箱 注：需要时符号可标示电流种类符号 屏、台、箱、号 照明配电箱(屏) 注：需要时允许涂红 信号板、信号箱（屏） 阀的一般符号 电滋阀 按钮一般符号 墨 单相插座 暗装的单相插座 密闭(防水)座 座 暗装的单相插座 密闭(防水)的单相插座 带接地插孔的三相插座 暗装的带接地插孔的三相插座 开关的一般符号 单极开关 双极开关
电气元器件符号大全.
文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E
电气元件符号
电气元件符号（看图必须了解） 电气元件符号（看图必须了解） 气元件符号-常用电气图形符号 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器 KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA 42 试验按扭 SBte YA 43 紧急停机按扭 SBes JTA
建筑电气CAD图纸常用符号大全
建筑电气CAD图纸常用符号大全 敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设; 敷设 部位： WE ：沿墙面敷设； WC ：暗敷设在墙内； FC ：暗敷设在地面或地板内； CC ： 暗敷设在屋面或顶板内； BMG1是负荷开关，SB 是塑壳断路器，BM7是分断能力10KA 的 微断。 SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B 项(绿) C 项(红) KV:(电压) 千伏 BV:散线MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC ——用阻燃塑料管敷设 DGL —— 用电工钢管敷设 VXG ——用塑制线槽敷设 GXG ——用金属线槽敷设 KRG ——用可挠型 塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设 ZM ——沿柱敷设 QM ——沿墙敷设 PL ——沿天棚敷设③线路暗敷部位代号 LA ——暗设在梁内 ZA —暗设在柱 内 QA —暗设在墙内 PA ——暗设在屋面内或顶棚内 DA ——暗设在地面或地板内 PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号 D ——吸顶式 L ——链吊式 G ———管吊式 B ——壁装式 R ———嵌入式 BR ———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a ——b(c×d)e ——f 其中：a--回路编号 b--导线型号 c--导 线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位表示2根导线表示3根导线 表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量，W e--灯泡安装高度， m f--安装方式 L--光源种类，白炽灯或荧光灯 YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护 套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16 平方毫米。 YJV-3X4-SC25-HDPE50；YJV ：交联聚乙烯电缆，3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设 BV-5×16 SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。 BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。 VV-5x2.5-SC32/WC/FC 指 5*2.5平方的VV （规格）电缆穿32的焊接钢管 沿墙或地面暗敷设。 FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。 WP1-BV(3×50＋ 1×35)CT CE 表示：1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2， 沿顶板面用电缆桥架敷设。 WL2-BV(3×2.5)SC15 WC 表示：2号照明线路、3根2.5mm 2 铜芯塑料绝缘导线穿钢管沿墙暗敷。 ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。 NH-B-YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套B 类成束阻燃型耐火电力电缆。 TMY-3（80*8）+1 （60*6）：80*8表示ABC 三相为80*8的铜排60*6为零排。TMY 是硬铜母（铜排母线） 的意思。 RVS ：铜芯pvc 护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。 RVV ：铜芯pvc 内护pv 外护平行护套线，通常用于弱电电源供电等。 BV ，BV 电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布 电线类，用字母B 表示；绝缘材料为聚氯乙烯，用字母V 表示，因而得。开关器件符号 说明： TIMS-125/80/43002 其中4表示四级；300：热磁脱扣器；2：电机保护用。 DZ47-60/3P-25：小型断路器，型号DZ47-60，三相25A 。 C65N-16A ：2P 是指适使用 C65小规格的断路器，最大分断电流为6000A ，额定电流为16A ，2P 指双极的，VE-30mA 指漏电保护电流为30mA C65N-C16/3P：C65指断路器型号，N 表示分断电流为6000A ，
电气元件符号-常用电气图形符号
序号元件名称新符号旧符号 1 继电器K J 2 电流继电器 KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ
21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA
常见电气元件图形符号一览表
附录一常见元件图形符号、文字符号一览表 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制开 关 SA 位 置 开 关 常开触头SQ 手动开关一 般符号 SA 常闭触头SQ 三极控制开 关 QS 复合触头SQ 三极隔离开 关 QS 按 钮 常开按钮SB 三极负荷开 关 QS 常闭按钮SB 组合旋钮开 关 QS 复合按钮SB 低压断路器QF 急停按钮SB 控制器或操 作开关 SA 钥匙操作 式按钮 SB 接触器线圈操作器 件 KM 热 继 电 器 热元件FR 常开主触头KM 常闭触头FR 常开辅助触 头 KM 中 间 继 电 器 线圈KA 常闭辅助触 头 KM 常开触头KA 时间继电器通电延时(缓 吸)线圈 KT 常闭触头KA 断电延时(缓 放)线圈 KT 电 流 继 电 器 过电流线 圈 KA 瞬时闭合得 常开触头 KT 欠电流线 圈 KA 瞬时断开得 常闭触头 KT 常开触头KA 延时闭合得 常开触头 KT 常闭触头KA 延时断开得 常闭触头 KT 电 压 继 电 器 过电压线 圈 KV 延时闭合得 常闭触头 KT 欠电压线 圈 KV 延时断开得KT 常开触头KV
常开触头 电磁操作器电磁铁得一 般符号 YA 常闭触头KV 电磁吸盘YH 电 动 机 三相笼型 异步电动 机 M 电磁离合器YC 三相绕线 转子异步 电动机 M 电磁制动器YB 她励直流 电动机 M 电磁阀YV 并励直流 电动机 M 非电量控制得继电器速度继电器 常开触头 KS 串励直流 电动机 M 压力继电器 常开触头 KP 熔 断 器 熔断器FU 发电机 发电机G 变 压 器 单相变压 器 TC 直流测速发 电机 TG 三相变压 器 TM 灯信号灯(指示 灯) HL 互 感 器 电压互感 器 TV 照明灯EL 电流互感 器 TA 接 插器插头与插座 X 插头XP 插座XS 电抗器L
电气元件符号大全
电气元件符号大全 2009-08-14 22:53 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR 或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36自动励磁调节装置AVR或AAVR ZTL 37备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre 或SBR FA
电气符号大全
电气符号大全 电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 2、电气图形符号分类： 电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。 电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。 电气无源元件图形符号包括：电阻器，电感器，电容器等。 半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。 电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。 开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。 测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。 电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。 电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。 二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。 模拟单元图的符号包括：模拟和数字信号识别用的限定符号，放大器，函数器，信号转换器，电子开关等。 3、电气设备常用文字符号 １、基本文字符号 符号描述 符 号 描述 符 号 描述 符 号 描述 符 号 描述 C 电容 器 EH 发热器 件 EL 照明 电 EV 空气 调节 器 FA 带瞬时动作的限流 保护器件 FU 熔断FV 限压保GS 同步GA 异步FR 带延时动作的限流
常用电器符号大全
有用的常用电器符号 序号元件名称新符号旧符号 1 继电器 K J 2 电流继电器 KA LJ 3 负序电流继电器 KAN FLJ 4 零序电流继电器 KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器 KVP ZYJ 7 负序电压继电器 KVN FYJ 8 零序电压继电器 KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器 KP GJ 11 差动继电器 KD CJ 12 信号继电器 KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器 KI ZKJ 17 温度继电器 KTP WJ 18 瓦斯继电器 KG WSJ 19 合闸继电器 KCR或KON HJ 20 跳闸继电器 KTR TJ 21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器 KAC或KCL JSJ 31 复归继电器 KPE FJ 32 闭锁继电器 KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置 AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 85 热电阻 RT 86 电位器 RP
电气图形符号大全
电气图形符号大全 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
×××电器符号大全××× 序 号 图形符号说明 1 开关(机械式)电气图形符号 2 多级开关一般符号单线表示 3 多级开关一般符号多线表示 4 KM 接触器(在非动作位置触点断开) 5 接触器(在非动作位置触点闭合) 6 负荷开关(负荷隔离开关)电气图用图形符号 7 具有自动释放功能的负荷开关 8 熔断器式断路器 9 QF 断路器 10 QS 隔离开关 11 FU 熔断器一般符号 12 FF 跌落式熔断器 13 熔断器式开关 14 熔断器式隔离开关 15 熔断器式负荷开关 16 当操作器件被吸合时延时闭合的动合触点 17 当操作器件被释放时延时闭合的动合触点 18 当操作器件被释放时延时闭合的动断触点电气图用图形符号 19 当操作器件被吸合时延时闭合的动断触点 20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点
21 SB 按钮开关(不闭锁) 22 旋钮开关、旋转开关(闭锁) 23 位置开关,动合触点限制开关,动合触点 24 位置开关,动断触点限制开关,动断触点 25 热敏开关,动合触点注:θ可用动作温度代替 26 热敏自动开关,动断触点 注:注意区别此触点和下图所示热继电器的触点 27 具有热元件的气体放电管荧光灯起动器 28 动合(常开)触点 注:本符号也可用作开关一般符号 29 动断(常闭)触点 30 先断后合的转换触点 31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点 32 座(内孔的)或插座的一个极 33 插头(凸头的)或插头的一个极 34 插头和插座(凸头的和内孔的) 35 接通的连接片 36 换接片 37 双绕组变压器
电子元件符号大全
电子元器件符号 电气符号大全 电路图符号大全 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用?、K?、M?表示。 一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻 电子元器件基础知识（2）——电容 电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。第一部分：名称，用字母表示，电容器用C。第二部分：材料，用字母表示。第三部分：分类，一般用数字表示，个别用字母表示。第四部分：序号，用数字表示。用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 电子元器件基础知识（3）——电感线圈 电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。 电感的分类按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。 电感线圈的主要特性参数1、电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。 电子元器件基础知识（4）——半导体器件 中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-
常用电气、仪表文字符号大全
电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F
熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机 MW 鼠笼型电动机 MC 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT
电气图形符号大全
电气电子专业电器件符号大全常用电工与电子学图形符号 序号符号名称与说明 1 —直流 注：电压可标注在符号右边，系统类型可标注在左边 2 直流 注：若上述符号可能引起混乱，也可采用本符号 3 交流 频率或频率范围以及电压的数值应标注在符号的右 边，系统类型应标注在符号的左边 50Hz 示例1：交流50Hz 100~600Hz 示例2：交流频率范围100~600Hz 380/220V 3N 50Hz 示例3：交流，三相带中性线，50Hz，380V（中性 线与相线之间为220V）。3N可用3+ N代替 3N 50Hz/TN-S 示例4：交流，三相，50Hz，具有一个直接接地点且 中性线与保护导线全部分开的系统 4 低频（工频或亚音频） 5 中频（音频） 6 高频（超音频，载频或射频） 7 交直流 8 具有交流分量的整流电流 注：当需要与稳定直流相区别时使用 9 N 中性（中性线） 10 M 中间线 11 + 正极 12 - 负极 13 热效应
14 电磁效应 过电流保护的电磁操作 15 电磁执行器操作 16 热执行器操作（如热继电器、热过电流保护） 17 M 电动机操作 18 正脉冲 19 负脉冲 20 交流脉冲 21 正阶跃函数 22 负阶跃函数 23 锯齿波 24 接地一般符号 25 无噪声接地（抗干扰接地） 26 保护接地 27 接机壳或接底板 28 等电位 29 理想电流源 30 理想电压源 31 理想回转器 32 故障（用以表示假定故障位置） 33 闪绕、击穿 34 永久磁铁 35 动触点 注：如滑动触点 36 测试点指示 示例点，导线上的测试
37 交换器一般符号/转换器一般符号 注：①若变换方向不明显，可用箭头表示在符号轮廓上 38 电机一般符号，符号内的星号必须用下述字母代替C同步交流机G 发电机 G8同步发电机M电动机 MG拟作为发电机或电动机使用的电机 MS同步电动机注：可以加上符号—或∽ SM伺服电机TG测速发电机 TM力矩电动机IS感应同步器 39 M 3~ 三相笼式异步电动机 40 M 3~ 三相线绕转子异步电动机 41 C 3~ 并励三相同步变速机 42 TM M 直流力矩电动机步进电机一般符号 43 G 电机示例： 短分路复励直流发电机示出接线端子和电刷 44 M 串励直流电动机 45 M 并励直流电动机 46 M 1~ 单相笼式有分相扇子的异步电动机 47 M 1~ 单相交流串励电动机
电气图纸符号表示大全
电气图纸符号表示大全 在电气图纸中我们经常看到一些用英文符号表示方式，下面给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。 一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内
SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三、灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30-32/2P 这两个是两种塑壳断路器的型号 HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 1、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘V－聚氯乙烯护套
常用电气、仪表文字符号大全
FV--流量控制阀 HV—手动控制阀 LV—液位控制阀 PV—压力控制阀 TV—温度控制阀 XV—开关控制阀 ZV—位置控制阀 YV—用户自定义 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM
应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容器 C 电力电容器 CE 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电动机 M 异步电动机 MA
常用电气元件图形符号_电气元件图形符号大全
常用电气元件图形符号_电气元件图形符号大全 电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。 图形符号的种类和组成： 图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。 限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。 如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。 延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。 方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。 常用电气元件图形符号： １、基本文字符号 符号描述符号描述符号描述符号描述符号描述 C 电容器EH 发热器件EL 多级开关一般符号单线表示 多级开关一般符号多线表示 具有自动释放功能的负荷开关 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒，电力电缆分线盒
93 控制和指示设备94 报警启动装置(点式-手动或自动) 95 线型探测器96 火灾报警装置97 热98 烟99 易爆气体100 手动启动 电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
电气符号大全
1.常用电气、仪表文字符号大全电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF 相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR 无功电流表PAR 声信号HA 光信号HS 指示灯HL 红色灯HR 绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW 连接片XB 插头XP 插座XS 端子板XT 电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP 照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM 应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC 信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器F 熔断器FU 快速熔断器FTF 跌落式熔断器FF 限压保护器件FV 电容器C 电力电容器CE
正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE 试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP 手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM 压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV 电流表切换开关SA 整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF 变流器UC 逆变器UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 绕线转子感应电动机MW 鼠笼型电动机MC 电动阀YM 电磁阀YV 防火阀YF 排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE 发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL 电阻器,变阻器R
电气元器件符号大全
电气元器件符号大全 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
文字符仪表P 电流表P A电压表P V有功电度表P J无功电度表P J R频率表P F 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表P R 无功电流表P A R 信号灯H 声信号H A光信号H S指示灯H L红色灯H R 绿色灯H G黄色灯H Y蓝色灯H B白色灯H W 连接X 连接片X B插头X P插座X S端子板X T 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线W L应急照明分支线W E电力干线W P M照明干线W L M 应急照明干线W E M滑触线W T合闸小母线W C L控制小母线W C 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS
电压小母线W V事故照明小母线W E L M 熔断 F 避雷器F熔断器F U快速熔断器F T F 跌落式熔断器F F限压保护器件F V 电容 C 电容器C电力电容器C E 接触开关S 正转按钮S B F反转按钮S B R停止按钮S B S紧急按钮S B E 试验按钮S B T复位按钮S R限位开关S Q接近开关S Q P 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关S V 电流表切换开关S A 整流U 整流器U可控硅整流器U R控制电路有电源的整流器V C变频器U F 变流器U C逆变器U I 电机M
