四探针测电阻率实验指导书及SZT-2A四探针测试仪使用说明书
四探针测试仪操作规程
四探针测试仪操作规程SDY-4 型四探针测试仪是根据单晶硅物理测试方法国家标准并参考美国ASTM标准而设计的，专用于测试半导体材料电阻率及方块电阻（薄层电阻）的专用仪器。
1.接上电源，开启主机，此时“R”和“I”指示灯亮。
预热约5分钟。
□2.检查工作条件：工作温度23±2℃，相对湿度为65%，满足以上条件方可进行下面操作。
3.根据硅片的直径厚度以及探针的修正系数，计算出所测硅片和标准样片的电流值。
4.取下测头保护罩，用酒精棉球擦拭测头及工作平台。
5.根据每个合同所要求电阻率值的范围，按说明书下表选择电流量程。
电阻率（Ω·cm）电流量程（mA）< 0.06 1000.03~0.6 100.3~60 1>30 0.16.用标准样片对测试仪进行校正，在硅片中心处至少检测3点，其平均值和标准样片电阻值进行比较，差值在1.5%之内，即可进行检测。
7.将已喷砂好的硅棒或者表面洁净的硅片放入探针架测试台面中心位置进行测试。
8.探针压在硅棒/片端面上的中心点，十点法要求对上、下端面测量，测量值稳定此时读取显示屏显示的电阻率值，并记录测量值。
如果有轴向测试要求，则将硅棒轴向端面进行打磨后测试轴向电阻率。
9.若测量过程中，显示屏出现测量值波动不稳定，超出偏差范围，停止工作，检查室温、硅棒测量面、及显示器是否出现异常。
10.整批测量完成，探针加上护罩，升降架下降到测量台面上方5cm-8cm处。
关闭电源开关。
注意事项：1、每次开机后需先测试标准电阻率样片/块，测试值与标称值偏差不能超过1.5%；2、硅棒、硅片测试表面温度需控制在22-24度之间，环境温度控制在21-25度之间；3、测试前需确认四探针重复测试精度，针对样片、块同一点测试3次，重复测试误差不超过1%；4、被测试表面需与四探针下降方向保持垂直；5、被测试表面需利用喷砂、打磨、酒精擦拭等方式使表面无异物沾污、表面平整无凹坑、无突起；6、电阻率测试存在诸多不确定因素，出现偏差大的现象请及时通知相关责任人处理。
四探针一体机使用说明书
SZT-2A四探针测试仪使用说明书一概述SZT-2A型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中，低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）以及探头修正系数，主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：温度：23℃±3℃相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源。
二，技术参数1，测量范围电阻率： 10⁻⁴-105Ω-cm方块电阻 10⁻⁴- 105Ω/□电阻 10-⁴- 105Ω2，可测半导体材尺寸直径：Ф15-100mm长（或高）度：≤400mm3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±0.5%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10μA,100uA,1mA,10mA,100mA五挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
（2）误差：±0.5%±2字。
6,四探针测试头;(1) 探针间距: 1mm(2) 探针机械游移率: ±1.0%(3) 探针材料: 碳化钨,Ф0.5mm(4) 0-2Kg可调,最大压力约2Kg7, 电源:交流 220V±10%功耗<35W本仪器可以选配电动测试架，手动测试架，手持探险头或四夹子电阻测量输入线。
SZT-2A四探针测试仪使用说明书
SZT-2A四探针测试仪使用说明书一概述SZT-2A型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中，低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）以及探头修正系数，主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：温度：23℃±3℃相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源。
二，技术参数1，测量范围电阻率： 10⁻⁴-105Ω-cm方块电阻 10⁻⁴- 105Ω/□电阻 10-⁴- 105Ω2，可测半导体材尺寸直径：Ф15-100mm长（或高）度：≤400mm3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±0.5%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10μA,100uA,1mA,10mA,100mA五挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
（2）误差：±0.5%±2字。
6,四探针测试头;(1) 探针间距: 1mm(2) 探针机械游移率: ±1.0%(3) 探针材料: 碳化钨,Ф0.5mm(4) 0-2Kg可调,最大压力约2Kg7, 电源:交流 220V±10%功耗<35W本仪器可以选配电动测试架，手动测试架，手持探险头或四夹子电阻测量输入线。
四探针测试电阻率实验指导
0
2 s V23 ……………………. (7) B0 I
引进修正因子 B0，已有人对一些常用的样品情况对 B0 的数值做了计算。 通常选择电流
I 2 s 103 B0
由 （7） 式可知，V23 103 即为电阻率的数值。 因此测试时应选择合适的电流， 电流太小， 检测电压有困难； 电流太大会由于非平衡载流子注入或发热引起电阻 率降低。 对于高阻半导体样品， 光电导效应和探针与半导体形成金—半肖特基接触的 光生伏特效应可能严重地影响电阻率测试结果，因此对于高阻样品，测试时应该 特别注意避免光照。 对于热电材料， 为了避免温差电动努对测量的影响，一般采用交流两探针法 测量电阻率。 在半导体器件生产中，通常用四探针法来测量扩散层的薄层电阻。在 p 型 或 n 型单晶衬底上扩散的 n 型杂质或 p 型杂质形成一 pn 结。由于反向 pn 结的隔离作用， 可将扩散层下面的衬底视作绝缘层，因而可由四探针法测出扩散 层的薄层电阻 ， 当扩散层的厚度＜0.53s，并且晶片面积相对于探针间距可视作
六、实验结果及分析处理：
1. 不同尺寸硅片的电阻率和方阻。 2．不同扩散工艺硅片的电阻率和方阻。 3.光照对半导体材料的影响。 4.对实验结果进行讨论。 七、思考题 （1）样品尺寸对硅片的方阻有无影响？为什么？ （2）方块电阻和掺杂浓度有何关系？ （3）光照如何影响材料的电阻率？为什么？ （4） 能否用四探针法测量 n/n+外延片及 p/p+外延片外延层的电阻率和方块电 阻? （5）能否用四探针法测量 n/p 外延片外延层的电阻率和方块电阻？
三、实验内容：
1．用四探针法测量不同尺寸硅片的电阻率和方块电阻； 2．用四探针法测量不同扩散工艺硅片的电阻率和方块电阻； 3. 在有光照和无光照条件下观察硅片方阻值的变化。
探针说明书
SZT-2C四探针测试仪使用说明书一概述SZT-2C型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中，低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）;探头修正系数和温度值，用来监测仪器使用时的环境温度。
主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：使用温度：23℃±3℃相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源，二，技术参数1，测量范围电阻率： 10⁻⁴-106Ω-cm方块电阻 10⁻⁴- 106Ω/□电阻 10-⁴- 106Ω2，可测半导体材尺寸直径：Ф5-250mm长（或高）度：≤400mm（如配探笔可以测量任意长度）3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10μA,100uA,1mA,10mA,100mA六挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
（2）误差：±%±2字，在使用1μA恒流电流输出时为±%±5字6,四探针测试头;(1) 探针间距: 1mm(2) 探针机械游移率: ±%(3) 探针材料: 碳化钨,Ф(4) 0-2Kg可调,最大压力约2Kg7，温度传感器；本仪器增加了高精度的温度传感器，以监测仪器使用时的环境温度。

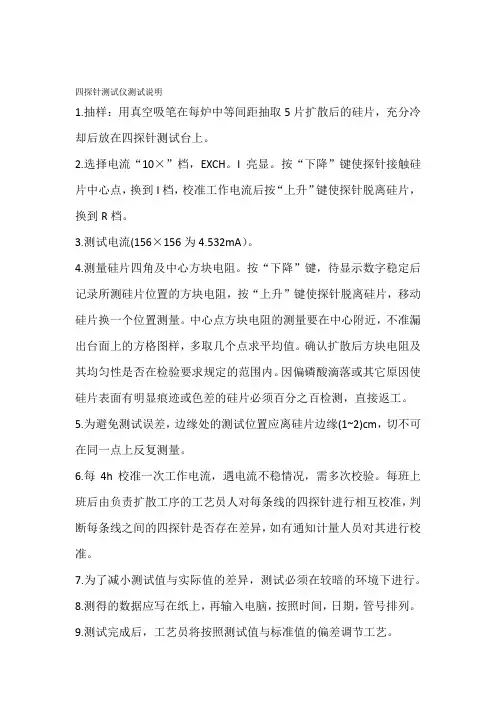

四探针测试仪测试说明
四探针测试仪测试说明
1.抽样：用真空吸笔在每炉中等间距抽取5片扩散后的硅片，充分冷却后放在四探针测试台上。
2.选择电流“10×”档，EXCH。
I亮显。
按“下降”键使探针接触硅片中心点，换到I档，校准工作电流后按“上升”键使探针脱离硅片，换到R档。
3.测试电流(156×156为
4.532mA）。
4.测量硅片四角及中心方块电阻。
按“下降”键，待显示数字稳定后记录所测硅片位置的方块电阻，按“上升”键使探针脱离硅片，移动硅片换一个位置测量。
中心点方块电阻的测量要在中心附近，不准漏出台面上的方格图样，多取几个点求平均值。
确认扩散后方块电阻及其均匀性是否在检验要求规定的范围内。
因偏磷酸滴落或其它原因使硅片表面有明显痕迹或色差的硅片必须百分之百检测，直接返工。
5.为避免测试误差，边缘处的测试位置应离硅片边缘(1~2)cm，切不可在同一点上反复测量。
6.每4h校准一次工作电流，遇电流不稳情况，需多次校验。
每班上班后由负责扩散工序的工艺员人对每条线的四探针进行相互校准，判断每条线之间的四探针是否存在差异，如有通知计量人员对其进行校准。
7.为了减小测试值与实际值的差异，测试必须在较暗的环境下进行。
8.测得的数据应写在纸上，再输入电脑，按照时间，日期，管号排列。
9.测试完成后，工艺员将按照测试值与标准值的偏差调节工艺。
四探针说明书
SZT-2C 四探针测试仪使用说明书一概述SZT-2C 型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中，低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）; 探头修正系数和温度值，用来监测仪器使用时的环境温度。
主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：使用温度：23C 士3C相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源，二，技术参数1，测量范围6电阻率：10 ??-10 6? -cm 方块电阻10 ??- 10 6?/ □ 电阻10 -? -10 6 ?2 ，可测半导体材尺寸直径：①5-250mm长（或高）度：< 400mm如配探笔可以测量任意长度）3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±0.1%读数±2字（3）输入阻抗:>10 ??（4）最大分辨率:10卩V（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10卩A,100uA,1mA,10mA,100m>六挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
(2)误差：士0.5%士2字，在使用1卩A恒流电流输出时为± 0.5%± 5字6, 四探针测试头;(1) 探针间距: 1mm(2)士1.0%探针机械游移率:(3) 探针材料: 碳化钨,①0.5mm(4) 0-2Kg 可调, 最大压力约2Kg7 ，温度传感器；本仪器增加了高精度的温度传感器，以监测仪器使用时的环境温度。
四探针测电阻率实验指导书及SZT-2A四探针测试仪使用说明书
实验七四探针法测量材料的电阻率一、实验目的（1）熟悉四探针法测量半导体或金属材料电阻率的原理（2）掌握四探针法测量半导体或金属材料电阻率的方法二、实验原理半导体材料是现代高新技术中的重要材料之一，已在微电子器件和光电子器件中得到了广泛应用。
半导体材料的电阻率是半导体材料的的一个重要特性，是研究开发与实际生产应用中经常需要测量的物理参数之一，对半导体或金属材料电阻率的测量具有重要的实际意义。
直流四探针法主要用于半导体材料或金属材料等低电阻率的测量。
所用的仪器示意图以及与样品的接线图如图1所示。
由图1(a)可见，测试过程中四根金属探针与样品表面接触，外侧1和4两根为通电流探针，内侧2和3两根是测电压探针。
由恒流源经1和4两根探针输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其它两根探针（探针2和探针3）之间的电压V23。
a b图1 四探针法电阻率测量原理示意图若一块电阻率为 的均匀半导体样品，其几何尺寸相对探针间距来说可以看作半无限大。
当探针引入的点电流源的电流为I ，由于均匀导体内恒定电场的等位面为球面，则在半径为r 处等位面的面积为22r π，电流密度为2/2j I r π= （1）根据电流密度与电导率的关系j E σ=可得2222jI I E r rρσπσπ=== （2） 距离点电荷r 处的电势为 2I V r ρπ=（3） 半导体内各点的电势应为四个探针在该点所形成电势的矢量和。
通过数学推导，四探针法测量电阻率的公式可表示为123231224133411112()V V C r r r r I Iρπ-=--+∙=∙ （4） 式中，11224133411112()C r r r r π-=--+为探针系数，与探针间距有关，单位为cm 。
若四探针在同一直线上，如图1(a)所示，当其探针间距均为S 时，则被测样品的电阻率为1232311112()222V V S S S S S I Iρππ-=--+∙=∙ （5） 此即常见的直流等间距四探针法测电阻率的公式。
SZT-2A四探针测试仪使用说明书
180
190
200
210
220
230
.000
.007
.014
.022
.029
.036
.043
.051
.058
.065
.072
.079
.087
.094
.101
.108
.115
.123
.130
.137
.144
.151
.159
.166
.001
.008
.015
.022
.030
.037
.044
.051
.058
2，手动测试架
以其结构简单不用电源见长，只要操作熟练，测量精度和稳定性也很好。
3，手持式四探针测试头，使用灵活可以对任意形状的半导体材料进行测试，而且脱离了测试架尺寸的限止，可以对大尺寸单晶硅柱的任意部位进行单点或多点测试，但由於探针对被测材料的压力是由手感控制的，因此，测量时必须将探头持稳压紧，保证探针和被测工件接触良好。
4带夹四线测试头，是必配件，可以用四线法测量低阻值电阻。
三，工作原理；
1，测试原理；直流四探针法测试原理简介如下；
（1）电阻率测量；
当1，2，3，4四根金属针排成一直线时体材料上时，在1，4两根探针间通过电流I，则在2，3探针间产生电位差V，
材料电阻率ρ=C (Ω-cm) (3-1)
式中C为探针修正系数，由探针的间距决定。
接通主机和测试架的220V交流电源，测试架的探头就会复位，上升到规定位置。
主机在接通电源后，首先运行自检程序，液晶显示器显示公司名称，网址，联系电话，同时指示灯循环点亮一次，最后电流指灯停在1mA位置上，电指示灯停在2V位置，测量模式指示灯停在电阻率测量模式，测量/保持键则选在测量位置，液晶显示器显示单位为KΩ-cm，（电阻率测量）液晶显示器的最下面一行显示的0.628是探头的修正系数。这是仪器在开机后的优先先选择。此时液晶显示器的第一行还没有显示任何数值，因为现在测量还没有开始，接下来可以将被测半导体材料放在测试架的园形绝缘板的园心上，把探针保护套取下并保存好，按一下测试架上的启动按键（小红键），随即测试头下降探针和被测工件接触
四探针使用手册
1.仪器结构与原理1.1结构仪器适用于测量片状半导体材料电阻率以及硅扩散层、离子注入层、异型外延层等半导体器件和液晶玻璃镀膜层、电热膜……等导电膜的方块电阻(或称簿层电阻和面电阻)。
仪器由四探针测试仪主机、探针测试台、四探针探头、计算机等部分组成，通过RTS-9双电测四探针软件测试系统对四探针测试仪主机发出控制指令来获得用户需要的测量数据，主机在接收到指令后按照测量程序进行测量(如四探针头探头电流探针和电压探针的组合变换测量、电流量程切换、采集测量数据回主机等），并把采集到的数据反馈回计算机中加以运算、分析，然后把测试数据以表格，图形直观地记录、显示出来。
1.2原理双电测组合四探针法采用了以下二种组合的测量模式（见图1）。
图1将直线四探针垂直压在被测样品表面上分别进行I 14V 23和I 13V 24组合测量，测量过程如下： 1. 进行I 14V 23组合测量：电流Ｉ从１针→４针，从２、３针测得电压V23+；电流换向，Ｉ从４针→１针，从２、３针测得电压V23-；计算正反向测量平均值：V23＝(V23+ ＋V23- )／2；2. 进行I 13V 24组合测量：电流Ｉ从１针→３针，从２、４针测得电压 V24+；电流换向，Ｉ从３针→１针，从２、４针测得电压 V24-； 计算正反向测量平均值：V24＝(V24+ ＋V24- )／2；3. 计算（V23／V24）值；（以上V23、V24均以 mV 为单位）；4. 按以下两公式计算几何修正因子Ｋ：若 1.18＜（V23 ／V24）≤1.38 时；K ＝－14.696＋25.173(V23／V24)－7.872(V23／V24)2 ； (1)若 1.10≤（V23／V24）≤1.18 时；I 14V 23组合↓V1 2 3 4 ↑I 13V 24组合↓V1 2 3 4↑K＝－15.85＋26.15(V23／V24)－7.872(V23／V24)2； (2)5.计算方块电阻R□：Ｒ□＝Ｋ.(V23／Ｉ) (单位：Ω／□) ； (3)其中：Ｉ为测试电流，单位：mA；V23为从２、３针测得电压V23+和V23-的平均值，单位：mV；6.若已知样品厚度W，可按下式计算样品体电阻率ρ：ρ＝R□.W.F(W/S)／10 (单位：Ω.cm)； (4)其中：Ｒ□为方块电阻值，单位：Ω／□；W为样片厚度，单位：mm（W ≤3mm）；S为探针平均间距，单位：mm；F(W/S) 为厚度修正系数；7.计算百分变化率（以测试样品电阻率ρ为例）：ρM －ρm最大百分变化（％）＝─────×100％ (5)ρm│ρa －ρc │平均百分变化（％）＝─────────×100％ (6)ρc２（ρM －ρm ）径向不均匀度Ｅ（％）＝──────────×100％ (7)ρM ＋ρm以上式中：ρM 、ρm 分别为测量的电阻率最大值与最小值，单位：Ω.cm；ρc 为第1、2 点（即圆片中心测量点）测量平均值，单位：Ω.cm；ρa 为除第1、2 点外其余各点的测量平均值，单位：Ω.cm；（若测量样品的方块电阻值,则将(5)、(6)、(7)式中的ρM 、ρm 、ρa 、ρc 分别改成ＲM 、Ｒm 、Ｒa 、和Ｒc 。
四探针说明书要点
SZT-2C四探针测试仪使用说明书一概述SZT-2C型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中，低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）;探头修正系数和温度值，用来监测仪器使用时的环境温度。
主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：使用温度：23℃±3℃相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源，二，技术参数1，测量范围电阻率： 10⁻⁴-106Ω-cm方块电阻 10⁻⁴- 106Ω/□电阻 10-⁴- 106Ω2，可测半导体材尺寸直径：Ф5-250mm长（或高）度：≤400mm（如配探笔可以测量任意长度）3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±0.1%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10μA,100uA,1mA,10mA,100mA六挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
（2）误差：±0.5%±2字，在使用1μA恒流电流输出时为±0.5%±5字6,四探针测试头;(1) 探针间距: 1mm(2) 探针机械游移率: ±1.0%(3) 探针材料: 碳化钨,Ф0.5mm(4) 0-2Kg可调,最大压力约2Kg7，温度传感器；本仪器增加了高精度的温度传感器，以监测仪器使用时的环境温度。
四探针说明书(材料相关)
SZT-2C四探针测试仪使用说明书一概述SZT-2C型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中，低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）;探头修正系数和温度值，用来监测仪器使用时的环境温度。
主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由於采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：使用温度：23℃±3℃相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源，二，技术参数1，测量范围电阻率： 10⁻⁴-106Ω-cm方块电阻 10⁻⁴- 106Ω/□电阻 10-⁴- 106Ω2，可测半导体材尺寸直径：Ф5-250mm长（或高）度：≤400mm（如配探笔可以测量任意长度）3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±0.1%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10μA,100uA,1mA,10mA,100mA六挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
（2）误差：±0.5%±2字，在使用1μA恒流电流输出时为±0.5%±5字6,四探针测试头;(1) 探针间距: 1mm(2) 探针机械游移率: ±1.0%(3) 探针材料: 碳化钨,Ф0.5mm(4) 0-2Kg可调,最大压力约2Kg7，温度传感器；本仪器增加了高精度的温度传感器，以监测仪器使用时的环境温度。
四探针实验指导书
SB118 型数字式四探针测试仪是运用四探针测量原理的多用途综合测量装 置，可以测量棒状、块状半导体材料的径向和轴向电阻率，片状半导体材料的电 阻率和扩散层方块电阻，换上特制四端子测试夹还可以对低、中值电阻进行测量。
仪器由集成电路和晶体管电路混合组成，具有测量精度高、灵敏度高、稳定 性好，测量范围广，结构紧凑，使用方便的特点，测量结果由数字直接显示。仪 器探头采用宝石导向轴套，与高耐磨合金探针组成具有定位准确，游移率小，寿 命长的特点。本仪器适合于对半导体、金属、绝缘体材料的电阻性能测试。
一、实验目的
（1）了解四探针电阻率测试仪的基本原理； （2）了解的四探针电阻率测试仪组成、原理和使用方法；
（3）能对给定的物质进行实验，并对实验结果进行分析、处理。
式中，当 = = =1 mm 时，C=2π。若电流取 I = C 时，则ρ= V 可由数字电压 表直接读出。 （1）块状和棒状样品体电阻率测量
1．四探针测量半导体薄膜电阻率的基本原理？ 2．不同的测试量程对测试准确性的影响？ 3．分析讨论不同形状样品电阻率测量的准确程度？
六．附录 测量电阻方块电阻时，可以按表 1 所示的电压电流量程进行选择。
表 1 电阻及薄层电阻测量时电压电流量程选择
电流(mA) 电阻值 电压(mv) 100 mA 10 mA 1 mA 0.1 mA 0.01 mA
表 2 测量电阻率所要求的电流值
电阻率范围（Ω*cm） < 0.01
0.08 ~ 0.6 0.4 ~ 60 40 ~ 1200 > 100
电流挡（mA） 100 10 1 0.1 0.01
表 3 电阻率测量时推荐的Biblioteka 流电压量程选择电压(mV)
四探针说明书样本
SZT-2C四探针测试仪使用说明书一概述SZT-2C型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置, 配上专用的四探针测试架, 即能够测量片状, 块状或柱状半导体材料的径向和轴向电阻率, 测量扩散层的薄层电阻( 亦称方块电阻) 。
四探针测试架有电动, 手动, 手持三种能够选配, 另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中, 低阻阻值。
仪器由主机, 测试架等部份组成, 测试结果由液晶显示器显示, 同时, 液晶显示器还显示测量类型( 电阻率, 方块电阻和电阻) ;探头修正系数和温度值, 用来监测仪器使用时的环境温度。
主机由开关电源, DC/DC变换器, 高灵敏度电压测量部份, 高稳定度恒流源, 和微电脑控制系统组成。
由於采用大规模集成电路, 因此仪器可靠性高, 测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针, 定位准确, 游移率小, 使用寿命长。
仪器适用於半导体材料厂, 半导体器件厂, 科研单位, 高等院校对半导体材料电阻性能的测试。
本仪器工作条件为:使用温度: 23℃±3℃相对湿度: 50%~70%工作室内应无强磁场干扰, 不与高频设备共用电源,二, 技术参数1，测量范围电阻率: 10⁻⁴-106Ω-cm方块电阻 10⁻⁴- 106Ω/□电阻 10-⁴- 106Ω2, 可测半导体材尺寸直径: Ф5-250mm长( 或高) 度: ≤400mm( 如配探笔能够测量任意长度)3，测量方位轴向, 径向均可4，数字电压表:（1）量程: 20mV,200mV,2V（2）误差: ±0.1%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示, 过载显示。
5，恒流源:（1）电流输出: 共分10μA,100uA,1mA,10mA,100mA六挡可经过按键选择, 各挡均为定值不可调节, 电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后, 直接显示修正后的结果。
四探针测电阻率实验指导书及SZT-2A四探针测试仪使用说明书
实验七四探针法测量材料的电阻率一、实验目的（1）熟悉四探针法测量半导体或金属材料电阻率的原理（2）掌握四探针法测量半导体或金属材料电阻率的方法二、实验原理半导体材料是现代高新技术中的重要材料之一，已在微电子器件和光电子器件中得到了广泛应用。
半导体材料的电阻率是半导体材料的的一个重要特性，是研究开发与实际生产应用中经常需要测量的物理参数之一，对半导体或金属材料电阻率的测量具有重要的实际意义。
直流四探针法主要用于半导体材料或金属材料等低电阻率的测量。
所用的仪器示意图以及与样品的接线图如图1所示。
由图1(a)可见，测试过程中四根金属探针与样品表面接触，外侧1和4两根为通电流探针，内侧2和3两根是测电压探针。
由恒流源经1和4两根探针输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其它两根探针（探针2和探针3）之间的电压V23。
a b图1 四探针法电阻率测量原理示意图若一块电阻率为 的均匀半导体样品，其几何尺寸相对探针间距来说可以看作半无限大。
当探针引入的点电流源的电流为I ，由于均匀导体内恒定电场的等位面为球面，则在半径为r 处等位面的面积为22r π，电流密度为2/2j I r π= （1）根据电流密度与电导率的关系j E σ=可得2222jI I E r rρσπσπ=== （2） 距离点电荷r 处的电势为 2I V r ρπ=（3） 半导体内各点的电势应为四个探针在该点所形成电势的矢量和。
通过数学推导，四探针法测量电阻率的公式可表示为123231224133411112()V V C r r r r I Iρπ-=--+•=• （4） 式中，11224133411112()C r r r r π-=--+为探针系数，与探针间距有关，单位为cm 。
若四探针在同一直线上，如图1(a)所示，当其探针间距均为S 时，则被测样品的电阻率为1232311112()222V V S S S S S I Iρππ-=--+•=• （5） 此即常见的直流等间距四探针法测电阻率的公式。
四探针法测量方块电阻(率)说明书
SDY-5型双电测四探针测试仪技术说明书一、概述二、技术指标三、测量原理四、仪器结构说明五、使用方法六、注意事项七、打印机操作方法一、概述SDY-5型双电测四探针测试仪采用了四探针双位组合测量新技术，将范德堡测量方法推广应用到直线四探针上，利用电流探针、电压探针的变换，进行两次电测量，能自动消除样品几何尺寸、边界效应以及探针不等距和机械游移等因素对测量结果的影响。
因而不必知道探针间距，样品尺寸及探针在样品表面上的位置。
由于每次测量都是对几何因素的影响进行动态的自动修正，因此显著降低了几何因素影响，从而提高了测量准确度。
用目前大量使用的常规四探针测量方法所生产的仪器是根本办不到的。
使用本仪器测量时，由于不需要进行几何边界条件和探针间距的修正，因而对各种形状的薄膜材料及片状材料有广泛的适用性。
仪器适用于测量片状半导体材料电阻率及硅扩散层、离子注入层、异型外延层等半导体器件和液晶片导电膜、电热膜等薄层（膜）的方块电阻。
仪器以大规模集成电路为核心部件，并应用了微计算机技术。
利用HQ-710F型微计算机作为专用测量控制及数据处理器，使得测量、计算、读数更加直观、快速，并能打印全部预置和测量数据。
二、技术指标1.测量范围：硅片电阻率：0.01—200Ω.cm (可扩展)薄层电阻：0.01—2000Ω/口(可扩展)(方块电阻)可测晶片直径：最大直径100 mm(配J-2型手动测试架)200 mm(配J-5型手动测试架)可测晶片厚度：≤ 3.00 mm2.恒流电源:电流量程分为100μm、1mA、10mA、100mA四档。
各档电流连续可调。
稳定度优于0.1% 3.数字电压表:量程：0-199.99mV；分辨率：0.01 mV显示：四位半红色发光管数字显示.极性、小数点、超量程自动显示。
精度：±0.1%4.模拟电路测试误差:(用1、10、100、1000Ω精密电阻)≤±0.3%±1字5. 整机准确度:(用0.01—200Ω.cm 硅标样片测试)<5%6. 微计算机功能:(1)键盘控制测量取数,自动控制电流换向和电流、电压探针的变换，并进行正、反向电流下的测量，显示出平均值。
实验一 四探针法测试半导体的电阻率
实验一 四探针法测试半导体的电阻率实验项目性质： 普通实验 所涉及课程：半导体物理 计划学时：2学时 一、 实验目的1．掌握方块电阻的概念和意义； 2．掌握四探针法测量方块电阻的原理； 3．学会操作四探针测试仪。
二、 实验原理 1．方块电阻对任意一块均匀的薄层半导体，厚W ，宽h ，长L 。
如果电流沿着垂直于宽和厚的方向，则电阻为hW LR ⋅=ρ，当h L =时，表面成方块，它的电阻称为方块电阻，记为WR 1ρ=口，单位为Ω□ （1）式中的方块电阻口R 与电阻层厚度h 和电阻率ρ有关，但与方块大小无关，这样得到hLR R 口= （2） 对于一扩散层，结深为j x ，宽h ，长L ，则jx h LR ⋅=ρ。
定义L ＝h 时，为扩散层的方块电阻，1jjR x x ρσ==□ (3) 这里的ρ、σ均为平均电阻率和平均电导率。
若原衬底的杂质浓度为()B N x ，扩散层杂质浓度分布为()N x ，则有效杂质浓度分布为()()()eff B N x N x N x =-。
在j x x =处，()eff N x 0=。
又假定杂质全部电离，则载流子浓度也是()eff N x 。
则扩散层的电导率分布为1()()()eff x N x q x σμρ==，对结深的方向进行积分求平均，可得到 011()()jjx x eff jjx dx N x q dx x x σσμ==⎰⎰。
（4）若μ为常数，由（3）式，有01()jx eff R q N x dxμ=⎰□。
其中0()jx eff N x dx ⎰表示扩散层的有效杂质总量。
当衬底的原有杂质浓度很低时，有()()eff N x N x ≈，则()()jjx x eff N x dx N x dx Q ==⎰⎰（单位面积的扩散杂志总量）因此有1R q Qμ≈□。
2．四探针法测扩散层的方块电阻将四根排成一条直线的探针以一定的压力垂直地压在被测样品表面上，在1、4探针间通过电流I （mA ），2、3探针间就产生一定的电压V(mV)。
KEITHLEY四探针操作手册
KEITHLEY四探针操作手册南开大学硅光电子学与储能实验室四探针操作手册Four-Point Probe Operation | 2011四探针操作说明书Four-Point Probe Operation第1章第2章引言1.目的本说明书主要介绍用四探针法测试薄膜方块电阻及电阻率的原理及具体操作方法。
2.应用范围测量参数：方块电阻，电阻率测量样品：均匀薄膜，均匀薄片方块电阻测试范围：0.01Ω～500MΩ电阻率测试范围：10-5Ω∙cm～103Ω∙cm样品大小：直径>1cm精度：<±5%3.测试设备➢四探针生产厂商：广州四探针有限公司RTS-2型基本指标：间距：1±0.01mm；针间绝缘电阻: ≥1000MΩ；机械游移率: ≤0.3％；探针：碳化钨或高速钢材质，探针直径Ф0.5mm；探针压力：5～16 牛顿(总力)；使用环境：温度:：23±2℃；相对湿度：≤65％；无高频干扰；无强光直射；基本参数：Fsp=0.1探针间距：1.0mm➢数字电压源表生产厂商：KEITHLEY 2400高压源表技术参数：准确度：0.012％功率：20w型号：2400品牌：吉时利测量范围：可选高电压（1100V）或大电流（3A）源/测量（A）KEITHLEY2400通用型源表,最大可测量200V 的电流和1A的电流，输出功率20W.主要特点及优点:设计用于高速直流参数测度2400系列提供宽动态范围：10pA to 10A, 1μV to1100V, 20W to 1000W四象限工作0.012%的精确度，5 1/2 的分辨率可程控电流驱动和电压测量钳位的6位线电阻测量在4 1/2 数位时通过GPIB达1700读数/秒内置快速失败/通过测试比较器可选接触式检查功能数字I/O提供快速分选与机械手连接GPIB, RS-232, 和触发式连接面板TestPoint and LabVIEW驱动第3章原理简述将四根排成一条直线的探针以一定的压力垂直地压在被测样品表面上，在 1、4 探针间通以电流 I(mA)，2、3 探针间就产生一定的电压V(mV)(如图1)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七四探针法测量材料的电阻率一、实验目的（1）熟悉四探针法测量半导体或金属材料电阻率的原理（2）掌握四探针法测量半导体或金属材料电阻率的方法二、实验原理半导体材料是现代高新技术中的重要材料之一，已在微电子器件和光电子器件中得到了广泛应用。
半导体材料的电阻率是半导体材料的的一个重要特性，是研究开发与实际生产应用中经常需要测量的物理参数之一，对半导体或金属材料电阻率的测量具有重要的实际意义。
直流四探针法主要用于半导体材料或金属材料等低电阻率的测量。
所用的仪器示意图以及与样品的接线图如图1所示。
由图1(a)可见，测试过程中四根金属探针与样品表面接触，外侧1和4两根为通电流探针，内侧2和3两根是测电压探针。
由恒流源经1和4两根探针输入小电流使样品内部产生压降，同时用高阻抗的静电计、电子毫伏计或数字电压表测出其它两根探针（探针2和探针3）之间的电压V23。
a b图1 四探针法电阻率测量原理示意图若一块电阻率为 的均匀半导体样品，其几何尺寸相对探针间距来说可以看作半无限大。
当探针引入的点电流源的电流为I ，由于均匀导体内恒定电场的等位面为球面，则在半径为r 处等位面的面积为22r π，电流密度为2/2j I r π= （1）根据电流密度与电导率的关系j E σ=可得2222jI I E r rρσπσπ=== （2） 距离点电荷r 处的电势为 2I V r ρπ=（3） 半导体内各点的电势应为四个探针在该点所形成电势的矢量和。
通过数学推导，四探针法测量电阻率的公式可表示为123231224133411112()V V C r r r r I Iρπ-=--+∙=∙ （4） 式中，11224133411112()C r r r r π-=--+为探针系数，与探针间距有关，单位为cm 。
若四探针在同一直线上，如图1(a)所示，当其探针间距均为S 时，则被测样品的电阻率为1232311112()222V V S S S S S I Iρππ-=--+∙=∙ （5） 此即常见的直流等间距四探针法测电阻率的公式。
有时为了缩小测量区域，以观察不同区域电阻率的变化，即电阻率的不均匀性，四根探针不一定都排成一直线，而可排成正方形或矩形，如图1(b)所示，此时只需改变电阻率计算公式中的探针系数C 即可。
四探针法的优点是探针与半导体样品之间不要求制备接触电极，极大地方便了对样品电阻率的测量。
四探针法可测量样品沿径向分布的断面电阻率，从而可以观察电阻率的不均匀性。
由于这种方法允许快速、方便、无损地测试任意形状样品的电阻率，适合于实际生产中的大批量样品测试。
但由于该方法受到探针间距的限制，很难区别间距小于0.5mm 两点间电阻率的变化。
根据样品在不同电流（I ）下的电压值（V 23），还可以计算出所测样品的电阻率。
三、实验装置1）四探针组件或四探针电阻率测试仪2）S B118精密直流恒流源（如四探针电阻率测试仪中已内置恒流源，此部分不用）3）P Z158A直流数字电压表（如四探针电阻率测试仪中已内置恒流源，此部分不用）四、实验步骤（1）预热：打开SB118恒流源和PZ158A电压表的电源开关（或四探针电阻率测试仪的电源开关），使仪器预热30分钟。
（2）放置待测样品：首先拧动四探针支架上的铜螺柱，松开四探针与小平台的接触，将样品置于小平台上，然后再拧动四探针支架上的铜螺柱，使四探针的所有针尖同样品构成良好的接触即可。
（3）联机：将四探针的四个接线端子，分别接入相应的正确的位置，即接线板上最外面的端子，对应于四探针的最外面的两根探针，应接入SB118恒流源的电流输出孔上，二接线板上内侧的两个端子，对应于四探针的内侧的两根探针，应接在PZ158A电压表的输入孔上，如图1(a)所示。
（4）测量：使用SB118恒流源部分，选择合适的电流输出量程，以及适当调节电流（粗调及细调），可以在PZ158A上测量出样品在不同电流值下的电压值，利用公式（5）即可计算出被测样品的电阻率 。
五、注意事项（1）在拧动四探针支架上的铜螺柱时，用手扶住四探针架，不要让它在样品表面滑动，以免探针的针尖划伤样品表面。
此外，铜螺柱不要拧得过紧，以免探针的针尖划伤样品，只要保证针尖与样品有良好接触即可。
（2）在连接SB118恒流源前或更换样品前，应先将其电流输出调节至零。
PZ158A电压表可选择在0.2V或2V量程。
（3）在切换SB118恒流源的电流量程时，应先将其电流输出调节至零，以免造成电流对样品的冲击。
（4）在选择电流时，对某些样品，最大的电流值对应的电压值一般不超过5mV，如果流过样品的电流过大，将会引起样品发热，影响测量结果。
（5）在某一电流值下，测量电压时，可分别测量正反向电压，取平均值后用于电阻率的计算。
六、实验报告要求（1）简述实验目的、内容及过程；（2）简述四探针法测电阻率的原理；（3）记录半导体或金属样品的电阻率，分析电阻率的影响因素。
SZT-2A四探针测试仪使用说明书一概述SZT-2A型数字式四探针测试仪是运用四线法测量原理的多用途综合测量装置，配上专用的四探针测试架，即可以测量片状，块状或柱状半导体材料的径向和轴向电阻率，测量扩散层的薄层电阻（亦称方块电阻）。
四探针测试架有电动，手动，手持三种可以选配，另外还配有四个夹子的四线输入插头用来作为测量线状或片状电阻的中、低阻阻值。
仪器由主机，测试架等部份组成，测试结果由液晶显示器显示，同时，液晶显示器还显示测量类型（电阻率，方块电阻和电阻）以及探头修正系数。
主机由开关电源，DC/DC变换器，高灵敏度电压测量部份，高稳定度恒流源，和微电脑控制系统组成。
由于采用大规模集成电路，所以仪器可靠性高，测量稳定性好。
测试探头采用宝石导向轴套和高硬度钢针，定位准确，游移率小，使用寿命长。
仪器适用於半导体材料厂，半导体器件厂，科研单位，高等院校对半导体材料电阻性能的测试。
本仪器工作条件为：温度：23℃±3℃相对湿度：50%~70%工作室内应无强磁场干扰，不与高频设备共用电源。
二，技术参数1，测量范围电阻率： 10⁻⁴-105Ω-cm方块电阻 10⁻⁴- 105Ω/□电阻 10-⁴- 105Ω2，可测半导体材尺寸直径：Ф15-100mm长（或高）度：≤400mm3，测量方位轴向，径向均可4，数字电压表：（1）量程：20mV,200mV,2V（2）误差：±0.5%读数±2字（3）输入阻抗:>10⁸Ω（4）最大分辨率:10μV（5）点阵液晶显示，过载显示。
5，恒流源：（1）电流输出：共分10μA,100uA,1mA,10mA,100mA五挡可通过按键选择，各挡均为定值不可调节，电阻率探头修正系和扩散层方块电阻修正系数均由机内CPU运算后，直接显示修正后的结果。
（2）误差：±0.5%±2字。
6,四探针测试头;(1) 探针间距: 1mm(2) 探针机械游移率: ±1.0%(3) 探针材料: 碳化钨,Ф0.5mm(4) 0-2Kg可调,最大压力约2Kg7, 电源:交流 220V±10%功耗<35W本仪器可以选配电动测试架，手动测试架，手持探险头或四夹子电阻测量输入线。
1，电动测试架；电动测试架是用步进电机驱动测试头升降，只要将被测工件放在测试平台中心位置，按一次启动按钮，测试头自动下降，直到针头和被测工件接触，探头将自动以慢速下降一段距离压紧探针使针与工件接触良好并等待测量，稍候测量结束，探头上行并恢复到原来位置。
所以电动测试架的操作简便，探针对被测工件所施压力恒定，测量结果稳定，建议优先选配。
2，手动测试架以其结构简单不用电源见长，只要操作熟练，测量精度和稳定性也很好。
3，手持式四探针测试头，使用灵活可以对任意形状的半导体材料进行测试，而且脱离了测试架尺寸的限止，可以对大尺寸单晶硅柱的任意部位进行单点或多点测试，但由於探针对被测材料的压力是由手感控制的，因此，测量时必须将探头持稳压紧，保证探针和被测工件接触良好。
4带夹四线测试头，是必配件，可以用四线法测量低阻值电阻。
三，工作原理；1， 测试原理；直流四探针法测试原理简介如下；（1） 电阻率测量；当1，2，3，4四根金属针排成一直线时体材料上时，在1，4两根探针间通过电流I ，则在2，3探针间产生电位差V ，材料电阻率ρ=C IV (Ω-cm) (3-1) 式中C 为探针修正系数，由探针的间距决定。
当试样电阻率分布均匀，试样尺寸满足半无穷大条件时C=32212111112S S S S S S +-+-+π(cm) （3-2）式中：S 1，， S 2 S 3 分别为探针对1与2，2与3，3与4之间的距离，探头系数由制造厂对探针间距进行测定后确定，并提供给用户。
每个探头都有自已的系数。
C ≈6.28±0.05,单位为cm 。
（a ）块状或棒状样品体电阻率测量：由於块状或棒状样品外形尺寸远大於探针间距，符合半无穷大的边界条件，电阻率值可直接由（3-1）式求出。
（b ）薄片电阻率测量：薄片样品因为其厚度与探针间距相近，不符合半远穷大边界条件，测量时要附加样品的厚度，形状和测量位置的修正系数。
其电阻率值可由下面公式得出ρ=C I V G （S W ）D （S d ）=ρ0 G （S W ）D （S d ） （3-3） 式中ρ0—— 为块状体电阻率测量值 G （SW ）———为样品厚度修正系数，可由附录1A 或附录1B 查得。
W ：样品厚度（μm ）;S 探针间距（mm ）D ：（S d ）——为样品形状与测量位置的修正函数可由附录2查得。
当园形硅片的厚度满足S W <0.5条件时，电阻率为 ρ=ρ0 D Ln S W 221 )(Sd (3-4) 式中Ｌn2为２的自然对数。
当忽略探针几何修正系数时，即认为Ｃ＝２πＳ时， )(53.4)(2Sd D I VW S d D ILn VW ==πρ (3-5) (©)扩散层的方块电阻测量当半导体薄层尺寸满足于半无穷大平面条件时:I V I V Ln R 53.4)(20==π(3-6)SZT-2A 型四探针测试仪电气部分原理框图:仪器主体部分由单片计算机, 液晶显示器、键盘、高灵敏度，高输入阻抗的方大器、双积分式A/D 变换器、恒流源、，开关电源，DC-DC 变换隔离电源。
电动，手动或手持式四探针测试架（头）等组成。
四．使用方法本仪器适配三种测试架（电动，手动，手持测试头），还可使用带有四个夹子的，四线法电阻测试输入插头，这四种输入插头虽然外形相同，使用同一个输入插座，但使用方法略有不同，以下将分别于以说明。
1， 主机；面板：面板左侧为液晶显示器，显示器的第一行显示测量结果，阻单位（K Ω，Ω，m Ω）和测量方式的符号（“-cm ” 电阻率,“ -口” 方块电阻，“—”电阻）- 在正常测量时第二行将以较小的字号显示和第一行相同的数值，只有在超程时第一行显示四个横杠（- - - -），第二行则显示一个正在使用的测量方式可以显示的最大数值，例如电阻率测量可以显示的最大值为1256，方块电阻可以显示的最大值为9060，而电阻测量则可以显示的最大显示值为1999，（以上所示的值中小数点和单位均视测量当时所设量程而定，这里不作详述）。
