纤维转盘滤布滤池系统技术描述

纤维转盘过滤器操作说明书

滤布滤池安装、维护、操作使用手册***********有限公司

滤布滤池技术说明一、设备概述： 1、转盘过滤器包括：中心管装置及滤布盘、驱动装置、反抽吸泵及排泥系统、反冲洗阀及排泥阀、配套仪表及测量自控系统、固定支架部件及紧固件、控制箱等。 2、滤布转盘过滤器主要用于污水的深度处理，设置于常规活性污泥法、延时曝气法、 SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，出水SS≤10mg/L，实际运行出水更优质。 3、工作原理：转盘过滤器布水后在水压的作用下，蓬松的纤维滤布会自动紧贴在底布上，形成密集的过滤层，悬浮物会在其表面逐渐堆积，此时固定在侧边支架上的吸槽通过反洗泵的作用，吸去附着在纤维滤布上的浮渣。沉降到池底的悬浮物，通过设在池底的污泥管道反吸到厂区内污水井。当反抽吸时，传动机构带动中心筒及旋转滤盘缓慢转动，同时开启旋转滤盘反抽吸电动阀，对旋转滤盘进行负压抽吸。过滤后的清水从滤盘骨架内流入中心筒内再从出水口流出。二、技术参数: 滤盘直径：φ2200mm 滤布材质：合成纤维三、设备主要部件材质：

四、技术描述: 1．转盘过滤器由一系列平行安装的滤盘组成，每个滤盘由8个的扇形过滤板组合而成，转盘上装有可方便拆卸的滤布，滤布的过滤孔径不大于10um。 2．转盘过滤器的运行状态包括：过滤、清洗、排泥状态。 3．转盘过滤器的过滤方向为外进内出式。 4．污水重力流进入滤池，通过滤布过滤，再经过重力流过出水堰排出滤池。整个过程为连续式。 5．过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤池过滤阻力增加，滤池进水侧水位逐渐升高。通过液位计，监测液位变化，液位到达清洗设定值时，设备自带PLC即可启动反吸泵，开始反吸过程。反吸时，滤池可连续过滤。 6．正常清洗时，设备自带清洗系统在PLC系统控制下对各滤盘进行逐片顺序清洗；当进水水质突然之间恶化，池内液位迅速上升到清洗液位，控制系统应同时启动所有清洗泵，可同时对几组滤盘进行清洗，直至清洗周期恢复正常。清洗期间滤池的必须工作是连续的。 7．中心管道组合装置包括不锈钢304中心管，驱动轮齿，驱动链条，框架和滤布装配组件。驱动链轮齿采用不锈钢304，链条采用不锈钢304。所有的扣件都采用304不锈钢。 8．每个滤布盘由12个独立扇片组成，每块由聚丙烯材料注射成型一个框架，上面覆以滤布及衬底。滤布/框架的装配构造要使得每一个分片都能够比较容易的从中心管道上移开，而不使用特殊工具，并允许在装置顶端移动和更换滤布。

(完整版)纤维转盘滤池(转盘式微过滤器)

纤维转盘滤池(转盘式微过滤器)在一级A标污水处理中的应用纤维转盘滤池(转盘式微过滤器)在一级A标污水处理中的应用一设计依据（1）《室外排水设计规范》(GB50014-2006) （2）《污水综合排放标准》(GB8978-1996) （3）《城镇污水处理厂污染物排放标准》(GB18918-2002) （4）《给水排水设计手册》（5）本项目相关技术资料二设计原则（1）选用技术成熟、可靠的工艺，确保出水达到标准要求；（2）尽量减少占地面积，降低投资成本和运行费用；（3）工程设计科学合理，结构简单，运行稳定、安全、可靠；（4）工艺设计高效节能、抗冲击力强、操作管理方便；（5）优化工程、争创优良工程的原则；（6）按国家相关法律、法规、标准、规范设计，确保工程质量。 2水质、水量设计 2.1 设计水量 (1) 日处理水量：50000 m3/d。 (2) 设计流量： 2200m3/h (3) 系统运行时间：24 h/d 2.2 设计进水水质现深度处理采用二沉池+转盘式微过滤系统，转盘式微过滤滤池的进水水质为SS≤20mg/L，BOD≤20mg/L，COD≤60mg/L，TP≤1.0 mg/L，出水水质要求达到《城镇污水处理厂污染物排放标准》（GB18918－2002）中的一级A排放标准。业主提供进水水质如下： 3工艺设计 3.1转盘式微过滤器工艺流程

3.2 工艺说明污水处理厂前级处理后出水再进入二沉池，然后再流入转盘式微过滤系统进行深度处理。污水通过转盘式微过滤器的中心转鼓重力自流到过滤段，在过滤期间，固体悬浮物被过滤器滤布截留。截留的固体污染物将会阻碍进水，当转鼓中的水位上升到一定值时，将会触发液位传感器，启动转鼓转动，同时反冲洗系统开始工作（正常情况下，过滤器是静止的），高压水冲下的固体物将收集到固体收集槽中，排入前处理工序段。 3.3 设计范围本方案设计范围为转盘式微过滤器及相关配套设备的设计。 4转盘式微过滤器工艺设计 4.1 工艺设计及说明 4.1.1 概述转盘式微过滤器主要应用于污水中固体悬浮物的去除。盘式过滤器拥有过滤面积大的优势，在相同外部尺寸下，它的过滤面积是转鼓式过滤器的2-3倍，并且它的过滤面积可以随着流量的增大而增加盘片的数量，加大过滤面积，保证出水水质稳定，并且实际运行出水水质更优。 4.1.2 工作原理转盘式微过滤器的工作原理是原水通过中心转鼓重力自流到过滤段，在过滤期间，固体悬浮物被盘式过滤器的滤布截留。截留的固体污染物将会阻碍进水，当转鼓中的水位上升到一定值时，将会触发液位传感器，启动转鼓转动，同时反冲洗系统开始工作（正常情况下，过滤器是静止的），高压水冲下的固体物将收集到固体收集槽中。反冲水量仅为总水量的1-2%，并且可以使用滤后水作为反冲洗水来用。转盘式微过滤器在安装时60%需要淹没在水中，过滤器水头损失在50～200mm，运行时最大允许水头损失为300mm。反冲洗和转鼓转动可以自动控制。转盘式微过滤器的材质：过滤器的滤布可以采用编制聚酯材料，它被固定在不锈钢框架内；其它构件材质是不锈钢304和不锈钢316，也可以根据防腐要求选用其他合金材质。 4.1.3 产品特点转盘式微过滤器的特点：（1）自动清洗系统：独特的反冲洗喷嘴集管的设计（可移动），不仅可以有效地清洁滤布，延长滤布使用时间，还能节约20%的反冲洗消耗。并且易于维修。（2）良好的截留效果：过滤器的处理能力达到1000L/s，过滤精度10～100um。（3）模块式设计：可以根据处理量增加盘片数量。（4）最少的占地面积。（5）检修量小，易于安装。（6）保养费用低。

环境工程毕业设计说明书

北京理工大学毕业论文（设计）题目：250000m3/d城市污水处理厂设计姓名：学院：专业：班级：学号： 2015年 6 月10日

毕业论文（设计）诚信声明本人声明：所呈交的毕业论文（设计）是在导师指导下进行的研究工作及取得的研究成果，论文中引用他人的文献、数据、图表、资料均已作明确标注，论文中的结论和成果为本人独立完成，真实可靠，不包含他人成果及已获得北京理工大学或其他教育机构的学位或证书使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。论文（设计）作者签名：日期：年月日毕业论文（设计）版权使用授权书本毕业论文（设计）作者同意学校保留并向国家有关部门或机构送交论文（设计）的复印件和电子版，允许论文（设计）被查阅和借阅。本人授权北京理工大学可以将本毕业论文（设计）全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本毕业论文（设计）。本人离校后发表或使用该毕业论文（设计）或与该论文（设计）直接相关的学术论文或成果时，单位署名为北京理工大学。论文（设计）作者签名：日期：年月日指导教师签名：日期：年月日

目录中文摘要 .................................................................................................................................. II Abstract .................................................................................................................................... III 1.设计概述 .. (1) 1.1设计任务 (1) 1.2设计资料 (1) 1.3设计依据 (2) 2.污水处理选择 (2) 2.1处理工艺流程的比较与确定 (2) 3.基础构筑物计算 (4) 3.1中格栅 (5) 3.2污水提升泵房计算 (9) 3.3细格栅的计算 (10) 3.4 平流式沉砂池 (14) 3.5 CASS生物反应池 (17) 3.6鼓风机房计算 (22) 3.7污泥浓缩池 (23) 3.8滤布滤池 (29) 3.9紫外线消毒池 (29) 4.污水厂总体布置 (30) 4.1平面布置 (30) 4.2高程布置 (30) 5. 工程造价及预算 (31) 6.结论 (34) 致谢 (36) 参考文献 (35)

滤布滤池

滤布滤池（图1）是目前世界上先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。技术上：处理效果好并且水质水量稳定；运行维护简单方便；经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用：进水水质SS≤30mg/L以下，出水水质SS≤10mg/L。用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。滤布转盘过滤器用于过滤活性污泥终沉池出 PLC 通? 2 3 4 5 6 7、 8 运行方式：纤维转盘滤池的运行状态包括：静态过滤过程、负压清洗过程、排泥过程。（1）静态过滤过程：污水重力流进入滤池，滤池中设有挡板消能设施。污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。整个过程为连续。 ?（2）负压清洗过程：过滤时部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到清洗设定值(高水位)时，PLC即可启动反抽吸泵，开始清洗过程。清洗时，滤池可连续过滤。 ????过滤期间，滤盘处于静态，有利于污泥的池底沉积。清洗期间，滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出清洗过的水。抽洗面积仅占全滤盘面积的1%。清洗过程为间歇。

纤维转盘滤池操作规程标准版本

文件编号：RHD-QB-K1824 （操作规程范本系列）编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 纤维转盘滤池操作规程标准版本

纤维转盘滤池操作规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。一、滤池工作原理纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。 1、过滤：外进内出，进水靠重力流进入滤池，使滤盘全部浸没在水中。在滤池中设布水堰，使滤池内布水均匀并且进水产生低扰动。污水通过滤布过滤，过滤液经中空管收集后，经过出水堰排出滤池。在清洗过程中，过滤仍在进行。因此整个运行过程中过滤均为连续的。 2、清洗：过滤中部分污泥吸附于纤维毛滤布中，逐渐形成污泥层。随着滤布上污泥的积聚，滤布

过滤阻力增加，滤池水位逐渐升高。滤池内的压力传感器监测池内液位变化，当该池内液位到达清洗设定值（高水位）时，PLC即可启动反洗泵，开始清洗过程。反洗时间和周期可以调整。滤布上的污泥通过反抽吸装置，经由反洗水泵，排至厂区排水系统。清洗时，滤池可连续过滤。过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以0.5～1转/分钟的速度旋转。反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，对滤布起清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右，反冲洗过程为间歇。正常清洗时，2个过滤转盘为一组，每次清洗一组滤盘，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替

纤维转盘滤池

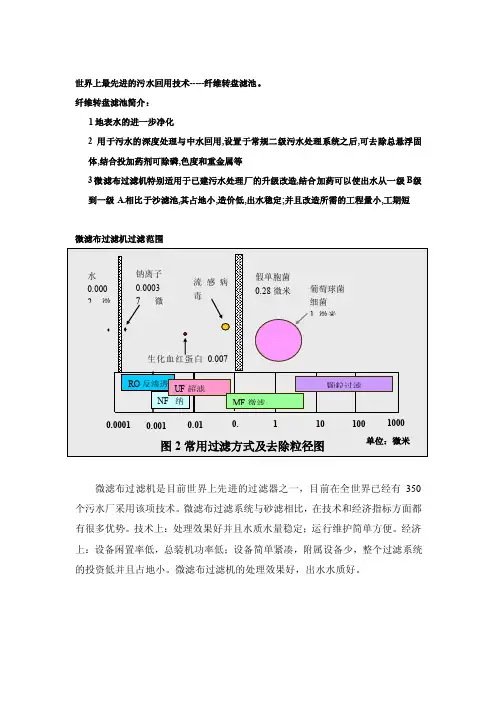

世界上最先进的污水回用技术-----纤维转盘滤池。纤维转盘滤池简介： 1地表水的进一步净化 2用于污水的深度处理与中水回用,设置于常规二级污水处理系统之后,可去除总悬浮固体,结合投加药剂可除磷,色度和重金属等 3微滤布过滤机特别适用于已建污水处理厂的升级改造,结合加药可以使出水从一级B级到一级A.相比于沙滤池,其占地小,造价低,出水稳定;并且改造所需的工程量小,工期短微滤布过滤机过滤范围微滤布过滤机是目前世界上先进的过滤器之一，目前在全世界已经有350个污水厂采用该项技术。微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。技术上：处理效果好并且水质水量稳定；运行维护简单方便。经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小。微滤布过滤机的处理效果好，出水水质好。

常规二级污水处理厂出水深度处理工艺流程相对于传统的深度处理工艺，采用微滤布过滤机处理工艺主要有以下特点：①对于新建项目，由于设备水头损失小（约0.7m ），可取消提升装置及提升构筑物；②当进入过滤阶段处理水SS ≤30 mg/L 时，可省掉沉淀构筑物，采取微滤布过滤机直接过滤（必要时增加滤盘数量）；③ 一般砂滤为防止滤料内长生物膜，需要采取前加氯措施，而微滤布过滤机滤布采用特殊材料及特殊构造，不存在长生物膜的问题；④当进水只要求处理SS 时，可省去加药环节；⑤由于滤布反冲洗时采用负压抽吸的方式，不需要反抽吸水池。因此对于一般污水处理厂二级处理出水，采用简单的工艺处理流程（图8 ）就可大幅提高出水水质。常规深度处理工艺流程图7 反冲洗水二级预处理排放微滤布过滤机处理工艺流程图8

毛石混凝土挡墙施工组织方案最终版

目录 1、工程概况 (1) 2、编制依据 (1) 3、工期安排 (1) 4、资源配置 (2) 4.1 劳动力计划 (2) 4.2 主要机械设备配置 (2) 5、施工部署 (3) 5.1 平面布置 (3) 5.2 施工顺序 (4) 6、施工方法 (4) 6.1 施工工艺流程 (4) 6.2 施工准备 (4) 6.3 测量放样 (5) 6.4 基槽开挖 (6) 6.5 填筑级配砂砾石垫层 (6) 6.6 脚手架搭设 (6) 6.7 模板施工 (7) 6.8 砼施工 (7) 6.9 泄水孔设置 (8) 6.10 拆模 (8) 6.11 养护 (8) 6.12 墙背回填及墙趾覆土 (8) 7、质量保证措施 (9) 7.1 质量控制标准 (9) 7.2 质量控制措施 (12) 8、安全保证措施 (13) 9、文明施工措施 (14) 10、环境保护措施 (14)

毛石砼挡墙施工方案 1、工程概况南川区工业园区水江组团污水处理厂工程位于市南川区水江镇工业园区，预计总投资：5000万元人民币，建设用地面积：7690.44m2，总建筑面积：3883.40m2，设计处理污水量为5000m3/d，工程重要性等级为三级，其中污水处理池及设备配套用房共12处，综合楼1栋，包括粗格栅/细格栅/提升泵站、调节池/污泥泵站、混凝/沉淀池、A2/0池、二沉池、滤布滤池、活性炭吸附平台、接触消毒池/尾水排放渠、污泥池、配电风机房、加药脱水房、消毒监测房、综合楼。场地高程526.50m左右，挡墙边坡安全等级为三级，挡墙采用C20毛石砼重力式挡墙，毛石掺量不大于20%，挡墙垫层采用500mm厚砂砾石，泄水孔采用φ100mmPVC，间距为2m，梅花形布置，背面设300mm厚反滤包。 2、编制依据 1）本工程设计图纸及图纸答疑； 2）《建筑工程施工质量验收统一标准》（GB50300-2013）； 3）《混凝土结构工程施工及验收规》（GB50204-2002）2011年版； 4）《建筑地基基础工程施工质量验收规》（GB50202-2002）； 5）《混凝土强度检验评定标准》（GB/T50107-2010）； 6）《混凝土结构工程施工规》（GB50666-2011）； 7）《建筑边坡工程技术规》（GB50330-2002）； 8）《工程测量规》（GB50026-93）； 9）《建筑施工扣件式钢管脚手架安全技术规》（JGJ130-2011）； 10）《建筑施工模板安全技术规》（JGJ162-2008）； 11）《建筑施工高处作业安全技术规》（JGJ80-91）； 12）《建筑施工安全检查标准》（JGJ59-2011）； 13）《建筑边坡工程施工质量验收规》（DBJ/T50-100-2010）； 14）《建筑地基基础工程施工质量验收规》（DBJ50 -125-2011）。 3、工期安排计划总工期历时92天，施工时间段暂定为2016年7月1日至2016年9月30日，根据现场实际情况，工期将作适当顺延。

2万吨纤维转盘滤池

2 万吨纤维转盘滤池技术说明书上海帆锦环保工程有限公司编制日期：2019.9.15

技术说明 1、总体设计 1.1 、采用转盘过滤器1座，内设2万吨纤维转盘4 套。 1.2 、滤池考虑检修，需设置超越管道。 2、转盘过滤器介绍纤维转盘的作用在于去除污水中以悬浮状态存在的各种杂质，提高污水处理厂出水水质，使处理水SS达标。纤维转盘滤池结构如图所示，它由用于支撑滤布的垂直安装于中央集水管的平行过滤转盘串联起来组成。一套装置过滤转盘数量为10 个，每个过滤转盘是由6 小块扇形组合而成。滤盘全部浸没在水中，过滤转盘由防腐材料组成，每片过滤转盘外包有滤布。反冲洗装置由反洗水泵、反抽吸装置及阀门组成，排泥装置由排泥管、排泥泵及阀门组成，排泥泵与反洗水泵为同一水泵。纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。 1）过滤：污水重力流进入滤池，滤池中设有布水堰。滤盘是完全浸没在污水中的，污水首先进入滤池，然后通过滤布过滤，过滤液通过中空管收集，重力流通过出水堰排出滤池。整个过程为连续。（2 ）清洗：过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过液位计监测池内液位变化。当该池内液位到达清洗设定值（高水位）时，PLC即可启动反洗泵，开始清洗过程。滤布上的污泥通过反抽吸装置，经由反洗水泵，排出滤池体外。清洗时，

滤池可连续过滤。过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以1 转/ 分钟的速度旋转。反洗水泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。反冲洗过程为间歇。正常清洗时，2 个过滤转盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然恶化，反冲洗周期≤15 分钟时，系统将启动应急措施，同时启动反冲洗泵，对过滤转盘进行反冲洗，直至反冲洗周期恢复正常（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可予以调整。纤维转盘滤池的池体为混凝土池体。现有的滤布结构及反冲洗频率和强度使得本过滤设备的运行基本不受藻类滋生问题的影响，首先，滤布结构为大孔隙支撑层及纤维毛层，反抽吸时，在反抽吸口处纤维毛会完全直立起来，清洗比较彻底，残留很难累积。再次，本过滤设备的反冲洗频率为 60min 一次，比较密集，且反冲洗强度较大，为333L/m2.s ，使得藻类滋生非常困难。另一方面从我们的工程应用经验来看，目前使用的滤布运行很难受藻类滋生问题的影响。 3、滤池优点纤维转盘滤池的独特设计使其具有诸多优点：
