疫苗生产项目简介
• 首先是工艺专业，因为已经确定了工艺平
面和设备平面布置，下面的主要工作就是 配管了，工艺管道是物流的通道，是疫苗 生产的血管，它为生产提供原料、水、蒸 汽等。对于一般的疫苗项目来说，用到的 主要的工艺管道包括：注射用水、纯蒸汽 、纯水、压缩空气、氧气、氮气、冷却水 、废水等系统，而对产品质量起到关键作 用的则是注射水、纯水、纯蒸汽系统。
来自百度文库
疫苗生产项目简介
• 注射用水一般用纯化水通过蒸馏法制得，
化学纯度可达99.999%，为保证注射用水的 质量，必须随时监控蒸馏法制备注射用水 的各生产环节，定期清洗与消毒注射用水 制造与输送设备，严防内毒素产生，一般 应在八十摄氏度 以上保温、六十五摄氏度 保温循环或四摄氏度以下的无菌状态下存 放，并在制备后十二小时内使用。

疫苗生产项目简介
以往工程实例

疫苗生产项目简介
• 疫苗的生产需要在一个相对洁净的区域内
生产，这就要靠洁净维护和洁净空调来实 现，下面先说说洁净维护系统： 作为生物医药厂房，它与其它洁净厂房的 区别不是很大，主要在于： 1、生物医药厂房对维护结构（即壁板和 顶板等）的密封性能要求更高； 2、生物医药厂房对维护结构的平整度要 求更高；

疫苗生产项目简介
• 纯化水为饮用水经蒸馏法、离子交换法、
反渗透法或其它适宜方法制备的水，水中 不含任何附加剂，制备过程中应防止 防止 微生物污染，常用作溶剂或精洗用水，临 用前准备；纯蒸汽作为灭菌消毒的一种介 质，是利用纯化水或注射用水再次加热蒸 发产生的。工艺管道一般全部采用不锈钢 材质。注射水和纯蒸汽为电刨光316L，其 余为机抛。
4、可调式地轨+PVC地面；
44

75

疫苗生产项目简介
5、双层玻璃观察窗；

疫苗生产项目简介
6、暗架龙骨吊顶；

C

A

A

B

B

暗架天花板节点图

疫苗生产项目简介
各种型材三维图：

疫苗生产项目简介
整体效果：

疫苗生产项目简介
由以上图片显示，双圆弧天轨、圆弧转角、 单圆弧收边、可调式地轨+PVC地面、双层玻璃观 察窗、暗架龙骨系统从根本上保证了生物医药厂 房围护结构的平整性能和密封性能，从而最大程 度上保证了生物医药厂房的安全性。
工作状态： 开启全部FFU,使洁净室达到A级工作状态
值班状态： 部分开启FFU或降速运行,使洁净室保持在B级状态。

EU GMP对灭菌生产操作区洁净室的分类（动态）

Room classification
A –Operational B –Operational C –Operational

Maximum concentration limits (particles/m3 f air) for particles / Airborne Viables (cfu/m)

点位布置:

理瓶1#；

B

灌装头2#

压塞3#；

冻干机4~5#；

0.5μ+5μ二通道, 28.3L/min,激光在线粒子计数.

采样头的安装方式

空调自控原理图
1.房间温度控制 2.房间湿度控制 3.房间压差监测 4.系统风量控制 5.高效压差报警 6.灭菌器\分装烘
洗线运行状态

FFU控制(群控方式)
连接方式：1台FFU控制器，分路网线连接现场FFU。 工作站在值班室实现控制每组FFU的启/停，无级调速，显示FFU的 运行状态及故障报警

疫苗生产项目简介

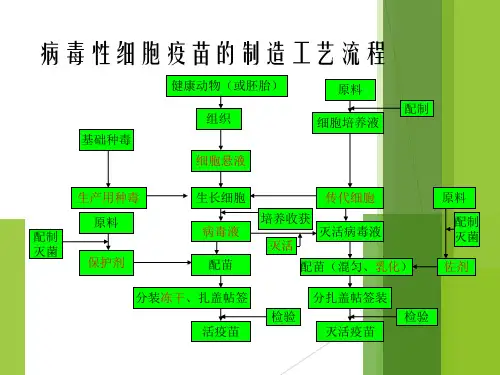

• 3、细胞培养法 • 不同的病毒选用相应的敏感细胞，采用转瓶培养
、多层培养、微载体培养或悬浮搅拌培养等方法, 先大量增殖细胞，然后接种一定量的病毒,继续培 养适当时间时，冻融细胞后，离心收获上清。
• 以上病毒大量生产后可制作病毒疫苗（死疫苗或 减毒活疫苗），也可用来作干扰素诱生剂或提取 病毒表面抗原成分。

疫苗生产项目简介
生物医药厂房建筑必须针对生物医药工程存在的气溶胶泄露的 可能发生环节进行全面考虑，在产生安全隐患的地方进行彻底的 密封处理。生物医药厂房的维护结构的密封性能和平整度性能主 要体现在以下几个方面：
1、双圆弧天轨；

疫苗生产项目简介
2、圆弧转角；

疫苗生产项目简介
3、单圆弧收边；

疫苗生产项目简介

疫苗株 死∕活
灭活 活
死
灭活 死

制备细胞 培养方法

猴肾细胞 转瓶培养

VERO细 胞
人二倍 体细胞
人二倍体细胞

微载体培养 微载体培养
多层滋养增殖器

豚鼠胚成 纤维细胞

转瓶培养

疫苗生产项目简介
(病毒生产制备的方法：
• 1、动物接种，如狂犬病毒、脑炎虫媒病毒采用 鼠、兔脑内接种后收取脑组织制成悬液。
• 2、鸡胚、鸭胚接种：如流感病毒、副流感病毒 （NDV-F）、仙台病毒等，目前尚无敏感细胞， 常采用9～10日胚龄的尿囊腔接种，37℃孵育72 小时收获尿液，用鸡红血球测定血凝效价。Q热 用7日龄鸭胚进行卵黄囊接种收获卵黄囊，马脑 炎病毒常采用10日龄鸡胚体接种，收获全胚体液 等。

疫苗生产项目简介
一. 生产过程举例１：

发酵

纯化Ⅰ

纯化Ⅱ

灭活吸附

疫苗生产项目简介

二、生产过程举例２：

发酵 收集/灭活
加工
配制和灌装

安全/抑制有效病原体
安全/尤其产生不稳定病毒
去除杂质及所需产物特性相近 的外来物质
在辅助剂帮助下完成对大疫苗颗粒 的灭菌过滤滤

疫苗生产项目简介
• 无论一种疫苗在试验阶段是多么有效，但

疫苗生产项目简介

风管安装实例

保温安装实例

疫苗生产项目简介
• 因为现在的集成度较高，好多地方手工控
制都都不能满足要求，所以无论工艺的管 道、设备，还是空调机组和排风装置，都 要加自控装置，对于疫苗生产车间来说， 主要要控制的方面包括工艺管道系统的流 量、温度、TOC、电导率、PH值，暖通空 调方面的尘埃粒子在线监测等，下面分别 作一介绍。

控制结构

PCS7

WEB

工程师/操作 + 服务器
员

用户通过IE登录WEB服务器进入PCS7自控系统

系统集成

WEB服务器

实现用户远程登录系统页面 ，
支持电子签名，跟踪记录. 数据服务器（OPC） 按用户权限分级登陆。
收集所有子站的实时过程 数据，建立历史数据库， 支持在线数据存储和查询 。
文件报表输出
如果其最终产品悬液不能稳定地储存和运 输，那么它的商业价值就会受限，面对这 一问题，人们开发了各种剂型，但目前常 用的，也是最有效的方法还是冻干，制药 企业可以将其运用到那些昂贵的、不稳定 的疫苗生物制品的生产中。

疫苗生产项目简介
• 通过以上简单的介绍，我们知道了疫苗生
产包括原液生产和制剂生产，为了得到真 正的能用于实际的疫苗，我们就需要建设 用于疫苗生产的车间，为疫苗的生产提供 环境和物料方面的支持，那么建设一个疫 苗生产车间需要哪些专业的配合呢，下面 我们分别进行说明。

疫苗生产项目简介
3、设计中要把节约和合理利用能源放在重要 位置加以考虑。积极采用节能措施，尽量选用 节能工艺和设备，充分利用地下资源，搞好水 的循环利 用。 4、 设计中要精打细算，把有限的资金用在关 键设备上，使资金使用更加合理化。 5、严格按照国家环保法和有关文件精神搞好 “三废”治理和职业安全卫生设计工作。
疫苗生产项目简介

疫苗生产项目简介
疫苗，是指为了预防、控制传染病的发生、 流行，用于人体预防接种的疫苗类预防性生 物制品。其原理是将病原微生物（如细菌、 立克次氏体、病毒等）及其代谢产物，经过 人工减毒、灭活或利用基因工程等方法制成 的用于预防传染病的自动免疫制剂。

疫苗生产项目简介
当我们拿到一个工程项目时，首先要做的就是 明确设计的依据，这个依据应该包括：工艺技 术、设备及公用辅助设施等有关基础资料、生 产规模、生产方式、生产班制, 国家及行业主 要有关规范和规定等，只有有了这些依据，我 们下一步的工作才能做到有的放矢。然后就是 确定工程范围，明确我们要做的工作。

PCS-7工程师站
自控系统组态、控制； 洁净室粒子状态画面； FFU实时状态画面显示； 水系统实时动态控制

分装间药品流程
注射原液稀释后拿到 分装线，灌装加塞， 送入冻干机。从冻干 机拿出来的粉剂运到 扎盖机扎盖后，变成 成品运出车间。

A m2 A m2 A m2
设备布局和药品流程

分装间在线粒子计数采样点布置

疫苗生产项目简介
• 在洁净空调系统中，室外新风先通过新风过滤去除空气
中较大粒径的杂质，然后通过加热、表冷、加湿段等来 调节送风的温湿度，目前常用的有两种做法，一种是设 置单独的新风空调，达到新风处理的目的，此新风空调 可满足初步洁净度的要求，还可以根据需求对温湿度进 行控制；另一种做法是不设置信封空调，所有的洁净度 和温湿度都靠净化空调来实现，对于空气质量相对较好 ，温湿度负荷不是很大的地区，用第二种方法可以节省 投资和占地面积，而对于空气质量不是很好或者温湿度 负荷较大的地区，则容易导致过滤器短时间内堵掉、机 组过大、不易调节等问题，所以具体选用哪种方式要根 据具体情况来确定。

疫苗生产项目简介
确定了以上的各项工作后，设计工作就要正式开始了 ，作为市场开发人员，我们要大致了解一下一般设计 的基本原则，这样能方便我们工作的开展： 1、根据生产工艺特点和GMP实施指南要求，全面规 划，精心设计，在满足生产需要的前提下，做好工艺 设备平面布置，使之既符合消防安全又节约能耗、方 便生产。 2、设计中要重视技术进步，认真吸取国内外先进经 验，积极慎重地采用新工艺、新设备以确保产品质量 和提高生产效率。选用运行可靠、质量高的国产设备 及国外设备。

疫苗车间自控组成
• 洁净空调自控系统 • 冷冻站自控系统 • 纯水自控系统 • 注射用水自控系统 • 在线粒子检测系统 • FFU控制系统 • 门禁监控系统 • 系统集成

自控框架图

自控网络结构
• INTERNET互联网 • 企业管理网(局域网LAN) • 工业控制网(单环工业以太网) • 现场总线(双DP,RS485 总线等型式)

疫苗生产项目简介
(一)灭活疫苗：目前常用的有流行性乙型脑炎疫 苗，狂犬病疫苗（二倍体细胞与地鼠肾细胞可 用于生产狂犬病病毒固定毒灭活疫苗），流感 灭活疫苗。常用甲醛为灭活剂，以灭活病毒核 酸而不影响其抗原性。
• (二)减毒活疫苗: 通常采用自然法或人工法，通 过动物传代或细胞传代筛选对人毒力低的变异株 病毒。常用的有脊髓灰质炎疫苗、麻疹疫苗、流 感温度敏感突变株疫苗、流行性腮腺炎疫苗、风 疹疫苗、黄热病疫苗以及一些联合疫苗（如麻疹 、腮腺炎、风疹联合疫苗）。

疫苗生产项目简介
• 经过机组处理过的洁净空气通过风管送到各个洁
净区域，再经过高效过滤器送到室内，这与普通 的空调送风没有太大的区别，不同之处在于疫苗 生产车间有消毒杀菌的需求，是生产过程中的重 要一环，所以选择一个好的杀菌方式是相当重要 的，目前常用的就是用外置臭氧发生器消毒，可 以满足一般的消毒杀菌的要求，但对于部分有防 爆要求的全新风房间，怎要根据具体的情况选择 合适的杀菌方式。

疫苗生产项目简介
(三)亚单位疫苗：用化学试剂裂解病毒，提取包 膜或衣壳上的亚单位，除去其核酸，以此制成 的疫苗称亚单位疫苗。如流感病毒的包膜提取 后制成的血凝素和神经氨酸酶亚单位疫苗。 下面是几种疫苗的培养方法。

疫苗生产项目简介

疫苗名称
脊髓灰质 盐疫苗
脊髓灰质 盐疫苗
狂犬病 毒疫苗
流行性乙型 脑炎疫苗 单纯疮疹

疫苗生产项目简介
• 洁净维护为疫苗的生产提供了一个相对洁净的环 境，可以阻止外部的灰尘的进入，而对于内部空 气的净化与室内产尘的清除，就要靠洁净空调系 统来实现了，目前，疫苗车间常用的空调系统为 FFU与高效口联合送风的方式，FFU的集中布置 在轧盖间和分装间，此部分为整个疫苗生产线的 核心中的核心部位。根据欧盟GMP要求，此部分 必须用A+B的送风方式。即在设备区域必须满足 A级（相当于百级），在设备外侧部位必须满足 B级（相当于静态百级动态万级）来保护A级区 域。其余部位则通过高效送风口来实现洁净度的 要求。

0.5μ

5μ

Viable cfu/m3 And / φ90 mm settle plate

疫苗生产项目简介
生产工艺确定了，我们要根据工艺流程来进行 工艺平面布置，在这里最重要的一点就是不能 出现交叉污染的风险，这又要简单的了解一下 疫苗的分类。目前使用的绝大部分疫苗，都是 用于预防病毒或细菌的感染的。它们主要分为 三类：减毒活疫苗；灭活的全菌体或全病毒疫 苗；组分疫苗—亚单位疫苗、多糖疫苗或结合 型疫苗、类毒素等。
