压控阶梯波发生器基于运放的信号发生器设计
阶梯波发生器实验报告
实验题目：阶梯波发生器的设计与实现制作人：许江华班级：09211107学号：09210190班内序号：09一、实验目的（1）通过实验进一步掌握集成运放哥电压比较器的应用（2）进一步提高工程设计和实践动手能力，建立系统概念一、实验原理图二、实验内容1、利用所给器件设计一个阶梯波发生器，f>=500Hz,Uopp>=3V,阶梯数N=6；2、设计该电路的电源电路（不要求搭建），用Protel软件绘制完整的电路原理图（SCH）即印刷电路板图（PCB）。
三、实验所用仪器1.函数信号发生器2.示波器3.晶体管毫伏表4.万用表5.直流稳压电源四、实验可选器件LM741，电位器，二极管，电阻，电容等五、实验过程（一）方波发生器1）方波发生器电路图各个器件的作用：Rf1的作用为：调节阶梯波的阶梯数Rp1的作用：调节方波的周期，相当于调节阶梯波的周期（二）积分电路积分电路原理图：（三）迟滞电压比较器迟滞电压比较器的原理图：R1的作用：调节比较电压的大小，起到了调幅的作用（四）阶梯形成控制门阶梯形成控制门的原理图：（五）阶梯返回控制门六．电路原理图分析阶梯波发生器电路图：实验原理分析：该电路的组成之前已经介绍过。
现在分析实验原理：由于方波发生器的同向输入端接的是一个正参考电压，，输出所以是负脉冲。
在负脉冲持续时间内，二极管D2导通，积分器U3对负脉冲积分，其输出电压上升。
负脉冲消失之后，D1截止，积分器输入，输出电位保持不变，则形成一个台阶，积分器U3的输出的阶梯波就是迟滞比较器U1的输入，则改制每增加一个台阶，U1的输入电压增加一个值。
在台阶级数较少的时候，U1的同向输入端的电位比反相输入端的参考电压低，使U1输出低电平，二极管D2截止。
随着台阶级数的增加，当U1的同向输入端电压高于参考电压，U1的输出跳变成高电压，D2导通，积分器进入正电压积分，使U3输出电位下降明知道U3输出电压降至迟滞电压比较器的下门限电压时，U1输出才又恢复地电位D2截止，完成一个周期。
阶梯波发生器设计
阶梯波发生器设计1.实验目的综合运用模拟电子电路的知识，采用集成运算放大器等电子器件设计一个阶梯波发生器。
2.总体设计方案或技术路线阶梯波可以分成两种类型，一种是没有上升沿（或者下降沿）的，而另一种则是有的。
对于这两种不同的波形，要采用不同的方法得到。
有倾斜上升沿的阶梯波可以看成是由方波积分得到的，其中，需要仅对方波的正向电压或者是负向电压积分，因而需要在两个电路中间加一个二极管。
没有明显上升沿的阶梯波，不能简单地用方波积分，因而，需要对原电路进行改进。
具体做法是在方波发生器后加一个微分电路，但因为方波跃变时，微分为无穷大，因而需要再加一个限幅电路。
对于积分后的阶梯波形，由于其始终处于上升或者下降状态，因此需要在后面加上比较器，保证电压达到一定值时，翻转电压。
本实验产生的是前一种阶梯波，由矩形波积分得到。
3.实验电路图4. 仪器设备名称、型号Agilent DSO5032型数字示波器Agilent U1252A型数字万用表DF1731SB3AD三路直流稳压源5.理论分析或仿真分析结果在multisim中仿真，观测出输出波形如图：当滑动变阻器滑到中间时，测量得上限门电位4.529V，下限门电位4.593V，两电位间的阶梯个数为5，产生的矩形波周期为1.166ms。
理论上，矩形波发生器在R6置于中间处时，输出波形的周期T=2×100KΩ×5.1nF×ln（1+2）=1.1206ms，与仿真结果1.166ms接近，其相对误差为4.1%。
6.详细实验步骤及实验结果数据记录（包括各仪器、仪表量程及内阻的记录）1、检查实验元件2、按照图示搭建电路;打开直流电源，用万用表检测输出电压，达到±12V时给运算放大器上电。
3、打开示波器，并接到方波发生电路的输出端，检测输出波形、幅值、周期，记录图形V pp=14.5V，T=1.1782ms，f=847.9Hz，与理论值T0=1.1206ms相差不大4、用示波器观察二极管后的波形，并与前矩形波比较，记录图形此波形上下并不对称，可以看成是一有直流偏移的矩形波，产生原因是D1二极管正负压降不同，但V pp=14.3V，T=1.1782ms均与上图波形一致。
阶梯波发生器的设计与实现
电子电路综合设计实验实验6信息工程阶梯波发生器的设计与实现实验目的通过实验进一步掌握集成运放和电压比较器的应用。
进一步工程设计和实践动手能力，建立系统概念。
实验摘要阶梯波发生器是一个方波-三角波发生器与迟滞电压比较器够成。
阶梯波是一种特殊波形，在一些电子设备及仪表中用处极大。
本实验电路由方波——三角波发生器与迟滞电压比较器构成。
通过运算放大器，积分器，窄脉冲发生器以及二极管形成的控制门等主要元器件，进行合理的改进组合，从而设计出了阶梯波发生电路。
实验用两个二极管作为控制门，一个是阶梯波形成控制门，另一个是阶梯波返回控制门，控制阶梯波的周期。
调节相应电位器的阻值就能改变阶梯数、阶梯幅值和阶梯周期。
而且通过对该电路的适当改价，可以完成一个三极管输出特性测试电路。
实验关键词阶梯波脉冲集成运放阶数实验原理该电路是有方波-三角波发生器与迟滞电压比较器够成。
第三个运算放大器U1够成迟滞电压比较器，第二个U3是积分器，第一个U4是窄脉冲发生器。
两个二极管，其中D1是阶梯形成控制门，D2是阶梯返回控制门。
由于U4的同相输入端加入一个正参考电压，U4输出为负脉冲。
在负脉冲持续期间，二极管D1导通，积分器U3对负脉冲积分，其输出电压上升。
负脉冲消失后，D1截止，积分器输入、输出电位保持不变，则形成一个台阶，积分器U3的输出的阶梯波就是迟滞比较器U1的输入，该值每增加一个台阶，U1的输入电压就增加一个值。
在台阶级数较少时，U1的同相输入端的电位比反相输入端的参考电压低，使U1输出低电平，二极管D2截止。
随着台阶级数的增加，当U1同相输入端电压高于参考电压的时候，U1的输出跳变至高电平，D2导通，积分器进入正电压积分，使U3输出电位下降，直到U3输出电压降至迟滞比较器的下门限电压时，U1输出才恢复低电位D2截止，完成一个周期。
设计任务要求基本要求、利用所给元器件设计一个阶梯波发生器，f>>500Hz，Uopp>>3V，阶数N=6、设计该电路的电源电路（不要求实际搭建），用PROTEL软件绘制完整的电路原理图（SCH）及印制电路板图（PCB）。
阶梯波发生器的设计与实现
北京邮电大学电子电路综合实验阶梯波发生器设计与实现学院：班级：姓名：学号：任课教师：实验日期：2011 年3 月阶梯波发生器设计与实现一、中英文摘要及关键词：中文摘要：阶梯波发生器是一个方波-三角波发生器与迟滞电压比较器够成。
阶梯波是一种特殊波形，在一些电子设备及仪表中用处极大。
本实验电路由方波——三角波发生器与迟滞电压比较器构成。
通过运算放大器，积分器，窄脉冲发生器以及二极管形成的控制门等主要元器件，进行合理的改进组合，从而设计出了阶梯波发生电路。
实验用两个二极管作为控制门，一个是阶梯波形成控制门，另一个是阶梯波返回控制门，控制阶梯波的周期。
调节相应电位器的阻值就能改变阶梯数、阶梯幅值和阶梯周期。
而且通过对该电路的适当改价，可以完成一个三极管输出特性测试电路。
关键词：阶梯波、运算放大器、迟滞电压比较器二实验目的：1 通过实验进一步掌握集成运放和电压比较器的应用2 进一步增强工程设计和实践动手能力，建立系统概念三、实验原理该电路是有方波-三角波发生器与迟滞电压比较器够成。
第三个运算放大器U1够成迟滞电压比较器，第二个U3是积分器，第一个U4是窄脉冲发生器。
两个二极管，其中D1是阶梯形成控制门，D2是阶梯返回控制门。
由于U4的同相输入端加入一个正参考电压，U4输出为负脉冲。
在负脉冲持续期间，二极管D1导通，积分器U3对负脉冲积分，其输出电压上升。
负脉冲消失后，D1截止，积分器输入、输出电位保持不变，则形成一个台阶，积分器U3的输出的阶梯波就是迟滞比较器U1的输入，该值每增加一个台阶，U1的输入电压就增加一个值。
在台阶级数较少时，U1的同相输入端的电位比反相输入端的参考电压低，使U1输出低电平，二极管D2截止。
随着台阶级数的增加，当U1同相输入端电压高于参考电压的时候，U1的输出跳变至高电平，D2导通，积分器进入正电压积分，使U3输出电位下降，直到U3输出电压降至迟滞比较器的下门限电压时，U1输出才恢复低电位D2截止，完成一个周期。
CAD课程设计阶梯波发生器

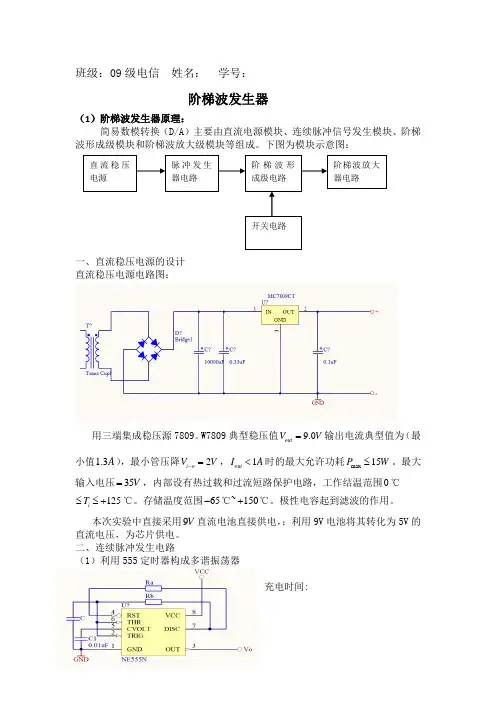

班级：09级电信 姓名： 学号：阶梯波发生器（1）阶梯波发生器原理：简易数模转换（D/A ）主要由直流电源模块、连续脉冲信号发生模块、阶梯波形成级模块和阶梯波放大级模块等组成。
下图为模块示意图：一、直流稳压电源的设计 直流稳压电源电路图：用三端集成稳压源7809。
W7809典型稳压值9.0out V V =输出电流典型值为（最小值1.3A ），最小管压降2i o V V -=，1out I A <时的最大允许功耗max 15P W ≤。
最大输入电压35V =，内部设有热过载和过流短路保护电路，工作结温范围0℃125i T ≤≤+℃。
存储温度范围65-℃~150+℃。
极性电容起到滤波的作用。
本次实验中直接采用9V 直流电池直接供电，；利用9V 电池将其转化为5V 的直流电压，为芯片供电。
二、连续脉冲发生电路（1）利用555定时器构成多谐振荡器充电时间:放电时间：230.69313cc ccf b bccV VT R Ln R CV-=≈-故电路的振荡周期：0.693(2)c f a bT T T R R C=+=+振荡频率：1 1.433(2)a bfT R R C=≈+输出脉冲占空比：2c a bva bT R RQT R R+==+占空比可调的多谐振荡器此电路的振荡频率为0.01Hz~500kHz实验要求输出频率为1k~500kHz只需让调节滑动变阻器可实现占空比的变化三、开关电路及阶梯波形成级电路设计开关电路由计数器电路及模拟选通开关实现其功能，通过计数器控制模拟选通开关的工作状态，来实现开关电路功能。
阶梯波形成级电路由权电阻网络或倒T型网络电阻构成，通过运算放大器实现功能。
（一）计数器电路设计获得N进制的计数器常用的方法有两种：一是用时钟触发器和门电路进行设计；二是用集成计数器构成。
本实验中利用集成计数器实现：1.N M<的情况在M进制计数器的顺序技术过程中，若使之跳过M N-个状态，就可实现N进制计数器。
数字电路课程设计阶梯波信号发生器
《数字电路课程设计》说明书题目：阶梯波信号发生器专业：电子信息科学与技术班级：------学号：------姓名：------目录1、设计题目 (3)2.设计目的: (3)3.设计要求 (3)4.设计方案 (3)5.设计原理 (4)5.1预置数功能实现 (4)5.2时钟信号发生器 (4)5.3 D/A转换器 (6)5．4整体电路图 (7)6、心得体会 (7)7.参考文献 (7)正文1、设计题目设计一个阶梯信号发生器2.设计目的:1）.了解D/A转换电路的工作原理。
2）.掌握用集成运算放大器设计D/A转换电路。
3.设计要求1）. 以集成计数器为主要器件，设计一个阶梯波发生器，要求输出如图所示波形。
周期为2ms。
2）.依据设计结果，创建实验电路。
3）.仿真、调试。
4.设计方案1）由时钟信号发生器、计数器和D/A转换器组成电路。
2）时钟信号发生器的信号频率可调，可采用由555构成的多谐振荡器。
3）由74LS161反馈置零法确定方波的阶数。
4）D/A转换器将计数器的输出值转换为模拟电压。
5.设计原理5.1预置数功能实现如下图5.2时钟信号发生器时钟信号发生器可由振荡器构成，振荡器采用555构成的多谐振荡器，通过改变阻值实现振荡器频率可调。
利用555定时器组成的多谐振荡器接通电源后，电容C1被充电，当电压上升到一定数值时里面集成的三极管导通，然后通过电阻和三极管放电，不断的充放电从而产生一定周期的脉冲，通过改变电路上器件的值可以微调脉冲周期。
由所学知识知T= (R1+2R2)*C1,则f=1/T,通过直接按键盘字母F（增加R2的接入阻值）或者Shift+F（减小R2的接入阻值）来改变频率。
连线电路如下图：确定阶梯波的周期方波发生器由555占空比可调的方波发生器产生，由于电路中二极管1D 、2D 的单向导电特性，使电容器C 的充放电回路分开，调节电位器，就可调节多谐振荡器的占空比。
1R 、5R 和2D 向电容C 充电，充电时间为0.7pH A t R C≈ . 电容器C 通过 1D 、3R 、5R 及555中的二极管T 放电，放电时间为0.7PL B t R C ≈,因此振荡频率为1pH pLf t t =+电路输出波形的占空比为*100%A A B R q R R =+ 振荡周期1T f =5.3 D/A转换器D/A转换器将计数器的输出值转换为模拟电压。
北京工业大学电子实验报告 压控阶梯波发生器
压频转换将一定的输入电压按线性的比例关系转化成频率信号，当输入 电压变化时，输出频率也相应变化。其输出时矩形波。
上图采用的是电荷平衡式压频转换电路，该部分有积分器和滞回比较器组 成。滞回比较器的阈值电压为：±UT=± ·UZ
在波形图的 t2 时段，UO1 是对 UI 的线性积分，起始值记作+UT，终值记作
北京工业大学
课程设计报告
学院 专业 班级
电子信息与控制工程 组号
题目 1、 压控阶梯波发生器 2、 基于运放的信号发生器设计
姓名 学号
指导老师 成绩
年月日
压控阶梯波发生器（数字类）
（一）设计任务
在规定时间内设计并调试一个由电压控制的阶梯波发生器。
（二）设计要求
1、输出阶梯波的频率能被输入直流电压所控制，频率控制范围为 600Hz 至 1000Hz。
其次，在学习了理论知识的基础上进一步熟悉常用电子器件的类型和特征， 并掌握合理选用的原则。
再次，就是学会电子电路的安装与调试技能，以及与同组的组员的团结合作 的精神。
最后，为了满足学生对电工、电子技术课程的实践需求，学校特地给我们提 供了为期四周的课程设计时间，这门课程将电子技术基础理论与实际操作有机地 联系起来，意在加深我们对所学理论课程的理解。通过让我们运用已基本掌握的 具有不同功能的单元电路的设计、安装和调试方法，在单元电路设计的基础上， 设计出具有各种不同用途的电子装置。深化所学理论知识，培养综合运用能力， 增强独立分析与解决问题的能力。训练培养严肃认真的工作作风和科学态度。同 时，它也培养我们查阅资料的能力和学生的工艺素质，培养我们的团队精神以及 综合设计和实践能力。就是培养我们严肃认真的工作作风和严谨的科学态度以及 学会撰写课程设计报告，为以后毕业论文打好基础。
基于压控振荡器的调频信号发生器设计
基于压控振荡器的调频信号发生器设计作者：米欢付麦霞廉飞宇丁文龙于玄来源：《教育教学论坛》2017年第16期摘要：频率调制技术是在调制过程中使已调信号的频率随调制信号变换，其在军事通讯和生活中等各个方面有着至关重要的作用。
本文以调频技术的原理和应用为切入点，利用硬件电路仿真平台Multisim 3.0对基于压控振荡器的调频信号发生器进行了设计和仿真分析。
为了得到好的调制效果，利用锁相环路构成一种两点调制的宽带FM调制器，从而获得质量较高的FM信号。
本文的研究工作对于实现高稳定性和宽谱调频信号发生器具有重要的现实指导意义。
关键词：频率调制；压控振荡器；Multisim3.0；两点调制中图分类号：TJ768.4 文献标志码：A 文章编号：1674-9324（2017）16-0083-02一、引言在通信技术日益发展的今天，调频广播这一大众传媒正经历着来自电视及互联网等诸多领域的冲击，但在一些移动工具（例如汽车内）及开阔环境，调频广播仍具有不可替代的地位。
其中，频率调制技术是一种适用于远距离话音信号传播的调制方式，其在军事通讯方面至关重要。
在生活中，频率调制技术的应用也使我们的生活更加方便、有趣，比如家庭电台、婴儿监护器等。
利用压控振荡器设计调频信号发生器的方法多种多样[1]，最常见的方法是直接将集成压控振荡器当作一个调频信号发生器，这属于传统的施密特触发器型集成压控振荡电路[2]。
由于正反馈的滞后现象，施密特触发器能有效的滤除一部分噪声，是一种低频宽带通用压控振荡器。
除此以外，还有电容交叉充电型和定时器型的集成压控振荡器[3]。
交叉充电式压控振荡器由于其自身电路特性而不可避免具有延时缺点，另外，它对部分器件的要求过高。
而定时器型压控振荡器所用模块过多，使整体功耗增加。
本文利用Multisim仿真平台设计基于压控振荡器的调频电路[4]，采用的压控振荡器是普通的正弦波型。
利用压控振荡器针对高频信号的独特优势，直接产生频率调制信号，调频信号的频率跟随输入信号的变化而产生变化，从而获得较宽的调频带宽和较好的特性。
信号发生器设计 课程设计
课程设计题目信号发生器设计学院名称指导老师班级学号学生姓名2012年1月目录1．设计任务-------------------------------------------------------------------------------------------------12．总体方案框图--------------------------------------------------------------------------------------12.1 信号发生器的总方案--------------------------------------------------------------------------12.2 原理框图-------------------------------------------------------------------------------------------13．各单元电路设计、电路参数计算及简要说明---------------------------------------23.1正弦波-------------------------------------------------------------------------------------23.2方波------------------------------------------------------------------------------------33.3 三角波-----------------------------------------------------------------------------------44.总体电路原理图及原理说明-----------------------------------------------------------------44.1 总原理图及其原理-----------------------------------------------------------------------------44.2 Multisim仿真结果------------------------------------------------------------------------------54.3 输出信号的频率范围------------------------------------------------------------------------75. 安装调试（仪器选用、调试步骤、故障分析处理）-----------------------------105.1 安装与调试--------------------------------------------------------------------------------------105.2 注意事项------------------------------------------------------------------------------------------116. 心得体会---------------------------------------------------------------------------------------------127. 电子元器件清单---------------------------------------------------------------------------------138. 参考文献书目-------------------------------------------------------------------------------------131. 设计任务设计一个能够输出正弦波、三角波和矩形波的信号源电路，电路形式自行选择。
阶梯波信号发生器
实验6阶梯波发生器的设计与实现课题名称：阶梯波发生器的设计与实现摘要：本报告主要由三部分组成。
第一部分为分析设计过程，囊括了本实验的设计任务与要求，以及根据实验要求所设计出的总体的实现计划。
对各个部分进行了层次分化，重点讨论了各个基础层次（包括窄脉冲发生器、积分器与迟滞电压比较器）的设计原理，详细的叙述了在设计阶段里对各个元件参数的设计思想和设计过程，并包含了在正式实验前对各个部分的Simulate的情况。
第二部分为实验记录过程，包括实际搭载的电路板所实现的功能，一些必要的测试数据以及在实验过程中的一些记录与故障问题的分析。
最后一部分是对实验的总结。
关键字：阶梯波、脉冲发生器、积分器、电压比较器一、 实验目的：1. 通过实验进一步掌握集成运放和电压比较器的应用。
2. 进一步提高工程设计和实践动手能力，建立系统概念。
二、 实验任务1. 基本要求：1） 利用所给元件设计一个阶梯波发生器，V U Hz f opp 3,500≥≥，阶数6=N ；2） 设计该电路的电源电路（不要求实际搭建）。
用Protel 软件绘制完整的电路原理图（SCH ）及印制电路板图（PCB ）。
2、 提高要求：利用基本要求里设计的阶梯波发生器设计一个三极管输出特性测试电路，在示波器上可以观测到基极电流为不同值时三极管的输出特性曲线束。
3、 探究环节：1） 能否提供其它阶梯波发生器的设计方案？ 2） 探索其他阶梯波发生器的应用实例。
三、 实验原理基本原理图四、实验所用仪器及元器件仪器：1.函数信号发生器2.示波器3.晶体管毫伏表4.万用表5.直流稳压电源元器件：集成运算放大器uA741*3电位器（200K*1、22K*1，10K*2）二极管*2电阻（10K*2、50K*1，1000K）电容（0.01uF*2）u A741参数如下：五、 设计与制作步骤1、设计电路1）由参考公式可知])()(41ln['])(21ln['])(21ln['21221211111111112111111R m f m f P P R m f mP R m f mP U U R U R R R C R T U U R U R C R T U U R U R C R T -++=++=-+=T 为阶梯波脉冲，T ’为脉冲波周期；T1’高电平持续时间；T2’为低电平持续时间。
基于运放的信号发生器设计
3、 转换速率 转换速率（SR）是运放的一个重要指标，单位是 V/μ s。该指标越高， 对信号的细节成分还原能力越强， 否则会损失部分解析力。 运放转换速率定义为，
运放接成闭环条件下，将一个大信号（含阶跃信号）输入到运放的输入端，从运 放的输出端测得运放的输出上升速率。由于在转换期间，运放的输入级处于开关 状态，所以运放的反馈回路不起作用，也就是转换速率与闭环增益无关。转换速 率对于大信号处理是一个很重要的指标，对于一般运放转换速率 SR<=10V/μ s， 高速运放的转换速率 SR>10V/μ s。目前的高速运放最高转换速率 SR 达到 6000V/μ s，这用于大信号处理中运放选型。 经查阅资料，LM324 的转换速率为 0.8 V/μ s, 所以若要使放大电路成功 放大，需使 RC 振荡电路输出波的峰-峰值小于 0.8V。经调试，我组最终调出了 题目所要求的输出波形。 4、 芯片更换 由于实验中波形一直出现刺突失真、波形不稳的状况，故我组决定更换 芯片，由 LM324 换成 LM348。 换后，有利的避免了波形的失真及不稳等问题。并成功完成了实验。 以上则是我组在试验中所遇到的困难及解决方法。 在我们不断更改方案、 不断更改电路各器件标称值、不断进行改进后，终于完成了实验。 最终面包板电路图：
电容为 50pf 时的输出波形，输出正弦波频率为 100kHz：
整体仿真电路图为：
九、 心得体会
此模电实验原本并不难，但在老师更改数据后，频率范围变得十分大， 故在电路设计方面我组费了一些时间，为保证频率可以在相应范围内变化，我组 几次更改了设计方案，在克服了重重困难后，终于调出了题目所要求波形。 开始时，我们借助实验指导书上的要求及所提供器件，认真查阅了各类 教材并上网查阅相关资料，以了解芯片、RC 振荡电路、反相比例放大电路、二 级放大电路、 电压跟随器、 增益带宽积、 转换速率等问题， 对这些问题进行理解、 整理，以完成电路的设计。 在设计好实验电路后， 我组在仿真软件 multsim10.0 中对此电路进行仿真。 首先，我组将 RC 振荡电路部分电路画入软件，进行调试、电阻值与电容值的匹 配，以得出相应的电阻电容配比，实现幅值与频率的变化，已达到实验要求。之 后，又将二级反相放大电路与电压跟随器电路连入仿真中，观察最终输出波形，
推荐-压控频率波形发生器的设计 精品
压控频率波形发生器的设计方案选择：1、采用集成运算放大器外加电阻、电容等元件，构成方波、三角波发生器。
2、3、采用8038集成芯片加外部驱动电路直接构成信号发生器。
由于比赛题目限制，不采用高集成度芯片，故选择方案1作为基本设计方案。
电路设计:本压控频率信号发生器主要由积分运算电路滞回比较器构成。
前置的积分电路产生三角波，后置的滞回比较器通过设置适当的阈值电压，经过正反馈通道输出高低电平。
最终设计电路图如下图所示：（部分元件实际参数存在差别）参数计算如下图所示根据虚短虚断原理，UP=UN，由于UP电压通过电阻R2、R3分压获得，故UP=1/2U I(图中VEE即为U I)，图中通过R10可以调节输出波形占空比，以达到输出锯齿波要求。
1、U tℎ=R5/（R5+R6）*U om-------------滞回比较器阈值电压2、I c=u1/R1 Q1-------------------截至时充电电流3、1/2(U I/R4)- I c理想状态Q1饱和导通时充电电流4、u C=1/C*(u TH/R)*(T1-T0)5、T={8RC*(u TH1-U TH2)}/U1由公式可得，波形发生器频率由阈值电压、R，C以及输入电压控制经过理论计算和时间操作所得，电容取330nF，电阻R取25K，阈值电压调整为5V（阈值电压同时为三角波的输出电压）输出波形图输入电压为1.5伏，单个周期为13毫秒，满足f=50v要求输入电压为3V，单个周期为6.5毫秒，满足f=50v要求锯齿波图形。
优点：本设计在于电路较为简单，成本低，可调性高且调节方便。
输出波形稳定且且清晰。
缺点：1、本设计由于时间仓促，没有考虑旁路滤波、电源去耦，没有用到PCB版，电路稳定性有待加强。
