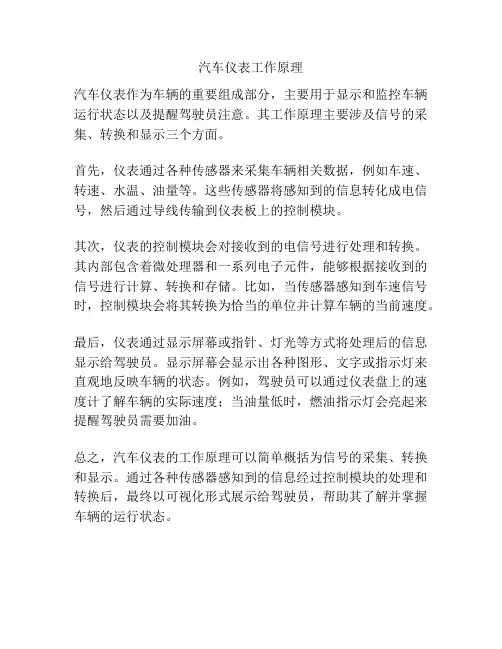

汽车仪表工作原理

汽车仪表工作原理
汽车仪表作为车辆的重要组成部分，主要用于显示和监控车辆运行状态以及提醒驾驶员注意。

其工作原理主要涉及信号的采集、转换和显示三个方面。

首先，仪表通过各种传感器来采集车辆相关数据，例如车速、转速、水温、油量等。

这些传感器将感知到的信息转化成电信号，然后通过导线传输到仪表板上的控制模块。

其次，仪表的控制模块会对接收到的电信号进行处理和转换。

其内部包含着微处理器和一系列电子元件，能够根据接收到的信号进行计算、转换和存储。

比如，当传感器感知到车速信号时，控制模块会将其转换为恰当的单位并计算车辆的当前速度。

最后，仪表通过显示屏幕或指针、灯光等方式将处理后的信息显示给驾驶员。

显示屏幕会显示出各种图形、文字或指示灯来直观地反映车辆的状态。

例如，驾驶员可以通过仪表盘上的速度计了解车辆的实际速度；当油量低时，燃油指示灯会亮起来提醒驾驶员需要加油。

总之，汽车仪表的工作原理可以简单概括为信号的采集、转换和显示。

通过各种传感器感知到的信息经过控制模块的处理和转换后，最终以可视化形式展示给驾驶员，帮助其了解并掌握车辆的运行状态。

汽车仪表的发展历程

汽车仪表的发展历程汽车仪表从最初的简单机械式仪表发展到如今的全液晶仪表，经历了漫长的演变过程。

一、机械式仪表机械式仪表是汽车仪表的最初形态，主要依靠指针和刻度盘来显示车辆信息。

常见参数包括车速、转速、油量、水温等。

机械式仪表结构简单、成本低廉，但显示精度不高、功能单一。

二、电气式仪表电气式仪表是在机械式仪表的基础上发展起来的，利用传感器采集车辆信息，并通过电路进行处理和显示。

电气式仪表的显示精度更高、功能更加丰富，但仍然存在指针和刻度盘的限制。

三、模拟电子式仪表模拟电子式仪表采用电子技术模拟指针和刻度盘的显示方式，兼顾了机械式仪表的直观性和电气式仪表的精度。

模拟电子式仪表在一定程度上提升了显示效果和功能，但仍然存在技术瓶颈。

四、全液晶仪表全液晶仪表采用液晶屏幕显示车辆信息，可以模拟传统仪表的显示方式，也可以提供更加丰富的功能和个性化的显示效果。

全液晶仪表是目前最先进的汽车仪表形式，代表了仪表发展的未来方向。

五、未来趋势随着汽车智能化技术的不断发展，汽车仪表也将朝着更加智能化、互联化的方向发展。

未来，汽车仪表将与车载信息娱乐系统、导航系统等深度融合，提供更加丰富的信息和交互体验。

六、主要发展阶段下面是汽车仪表发展的主要阶段：1．19世纪末至20世纪初：机械式仪表出现，主要显示车速、转速等基本信息。

2．20世纪中后期：电气式仪表发展，显示精度和功能有所提升。

3．20世纪末至21世纪初：模拟电子式仪表出现，显示效果更加直观。

4．21世纪至今：全液晶仪表逐渐普及，功能更加丰富、个性化。

七、主要特点以下是不同阶段汽车仪表的主要特点：1．机械式仪表：结构简单、成本低廉、显示精度不高、功能单一。

2．电气式仪表：显示精度高、功能丰富、存在指针和刻度盘的限制。

3．模拟电子式仪表：显示效果直观、功能丰富、技术瓶颈限制发展。

4．全液晶仪表：显示效果出色、功能丰富、可扩展性强、代表未来发展方向。

八、发展趋势以下是汽车仪表未来的发展趋势：1．智能化：与车载系统融合，提供更丰富的功能和信息。

汽车的仪表盘基本知识

汽车的仪表盘基本知识汽车仪表盘是车辆驾驶员与车辆之间的重要信息交互界面，提供了驾驶相关的信息和控制功能。

以下是汽车仪表盘的一些基本知识：1.仪表盘布局：汽车仪表盘通常由多个仪表组成，如速度表、转速表、燃油表、水温表等。

布局可以因车型和制造商而异，但通常以驾驶员正前方为中心。

2.速度表（Speedometer）：测量车辆的当前速度，以公里/小时或英里/小时为单位显示。

3.转速表（Tachometer）：显示发动机转速，通常以转/分钟为单位。

转速表有助于驾驶员掌握发动机的运行状况和换挡时机。

4.燃油表（Fuel Gauge）：用于显示车辆燃油的剩余量或燃油容量的百分比。

它可以帮助驾驶员合理规划加油时间。

5.水温表（Temperature Gauge）：监测发动机冷却液的温度，帮助驾驶员了解发动机的工作温度，以及是否存在过热的情况。

6.里程表（Odometer）：记录车辆行驶的总里程数。

有些车辆还提供了行驶的里程、瞬时油耗等附加数据。

7.警示灯/指示灯（Warning/Indicator Lights）：仪表盘上还装有多个警示灯或指示灯，用于提示驾驶员车辆的各种状态和故障情况，如发动机故障、刹车系统故障、安全气囊状态等。

8.多功能显示屏（Multifunction Display）：现代汽车的仪表盘中经常配备了多功能显示屏，用于显示更多的车辆信息和操作功能，如导航系统、音频控制、车辆设置等。

除了上述基本要素，一些高端汽车还可能包括其他的仪表和功能，如线束盘、HUD（抬头显示）、自适应巡航控制等，增加驾驶员的舒适性和便利性。

在驾驶过程中，理解和熟悉仪表盘上的各种指示和信息，对驾驶安全和行车掌握至关重要。

汽车仪表盘发展史

汽车仪表盘发展史
汽车仪表盘是汽车中最重要的部件之一，它不仅可以显示车速、转速、油量等基本信息，还可以提供各种辅助驾驶及安全提示。

随着汽车工业的不断发展，汽车仪表盘也经历了不断的变化和升级。

20世纪初，汽车仪表盘还非常简陋，只有一个速度计和一个里程计。

到了20世纪20年代，随着汽车运动的兴起，人们开始需要更多的信息，于是仪表盘上加入了油压表、水温计等。

到了20世纪50年代，汽车仪表盘逐渐变得更加丰富和多样化。

速度计和里程计上加入了里程复位、行车时间等功能，同时还出现了电瓶电压计、气压计、转速表等。

到了20世纪70年代，汽车仪表盘的设计开始注重人性化和美观化。

各种指示灯、警告灯、数字显示器等开始普及，同时，颜色和亮度也得到了更好的控制和调节。

到了21世纪，汽车仪表盘的发展重点开始转向数字化和智能化。

数字显示屏、大屏幕、触摸屏等技术开始应用，同时多媒体功能、导航系统、语音控制等也逐渐普及。

总之，汽车仪表盘的发展历程既是汽车技术进步的体现，也是人们对驾驶体验不断提升的追求。

未来，随着科技的不断发展，汽车仪表盘的功能和形态也将不断创新和升级。

- 1 -。

汽车仪表系统发展历史

汽车仪表系统发展历史
可以得知汽车仪表系统的发展历史大致如下：
20世纪初期，汽车仪表还是机械指针式的，主要包括车速表、油压表等基础功能。

随着电气技术的发展，汽车仪表系统开始逐渐向数字化和电子化方向发展。

1960年代到1970年代，汽车开始采用数字式显示器来替代机械指针，这是汽车仪表从机械式向电子式转变的重要里程碑。

1980年代到1990年代，汽车仪表系统开始采用液晶显示屏，使得驾驶员可以通过触摸屏幕来调节空调、音响等功能。

2000年代以后，汽车仪表系统开始向数字化和网络化方向不断拓展，例如将车上娱乐系统、导航系统等集成到中控屏幕上，实现一体化操作。

未来，随着技术的不断进步，汽车仪表系统可能会进一步向虚拟化、智能化方向发展，例如采用全息显示技术，在空气中呈现液晶屏幕效果。

汽车仪表原理

汽车仪表原理
汽车仪表是指安装在汽车驾驶室内的各种仪表，用于显示汽车的行驶状态和各个系统的工作情况。

汽车仪表通常由速度表、转速表、油表、水温表、电量表等组成。

速度表是用来显示汽车行驶速度的仪表。

它通过感应车轮旋转的次数，将转速转换成车辆的速度，并显示在仪表盘上。

转速表则是显示发动机转速的仪表，它通过感应发动机每分钟转动的次数，将转速转换成角度，并显示在仪表盘上。

油表是用来显示车辆油量的仪表。

它通过感应油箱内的油位高低，将油量转换成电信号，并显示在仪表盘上。

水温表是用来显示发动机冷却液温度的仪表，它通过感应冷却液的温度，将温度转换成电信号，并显示在仪表盘上。

电量表则是显示车辆电瓶电量的仪表，它通过感应电瓶电压，将电压转换成电信号，并显示在仪表盘上。

除了以上主要的仪表外，汽车仪表还可能包括指示灯和警示器。

指示灯用来显示车辆不同系统的工作状态，如引擎故障、机油压力低等。

警示器则是用来提醒驾驶员注意车辆的问题或危险情况，如制动系统故障、安全气囊未关闭等。

汽车仪表的原理是基于感应和信号转换技术。

仪表通过感应车辆不同部件的工作情况，如车速、转速、油位、温度等，将其转换成电信号，并通过电路传输到仪表盘上，最后将信号转换成驾驶员可直观读取的显示信息。

总的来说，汽车仪表通过感应和信号转换技术，将车辆的行驶状态和各个系统的工作情况转换成电信号，并显示在仪表盘上，以便驾驶员实时了解车辆状况，保障行驶安全。

汽车仪表工作原理

汽车仪表工作原理
汽车仪表是指车辆上的各种仪表，包括速度表、转速表、油量表、水温表等，它们的工作原理主要通过以下几个部分实现：
1. 传感器：汽车仪表需要对车辆各个方面的信息进行检测和采集，例如车速、转速、油量、水温等。

传感器负责将这些信息转换成电信号，并传输给仪表板。

2. 仪表盘：仪表盘是仪表的集中显示和控制部分，它通常由液晶显示屏、指针、灯光等组成。

传感器采集到的信息会经过处理后，通过仪表盘上的显示器和指针，以数字或图形的方式展示给驾驶员。

3. 电气系统：汽车仪表需要电力来驱动，为此车辆的电气系统提供了供电。

电源一般来自于车辆的起动电池和发电机。

起动电池主要负责在车辆熄火时为仪表板供电，而发动机启动之后则由发电机提供稳定的电力。

4. 控制单元：控制单元是汽车仪表的主要处理部分，负责接收传感器采集到的信号，并进行处理和分析。

控制单元能够实现对仪表的功能设定、故障诊断和数据存储等功能。

通过控制单元，驾驶员可以通过仪表上的按钮或开关进行仪表的功能设定和操作。

总之，汽车仪表的工作原理是通过传感器检测和采集车辆各种信息，然后将其转换成电信号，并通过仪表盘进行展示和控制。

同时，仪表需要车辆的电气系统提供电力，并通过控制单元进
行信号处理和控制操作。

这样，驾驶员就能方便地了解车辆的运行状态和驾驶信息。

《汽车仪表盘图解》课件

监测车辆的关键指标，以确保驾驶安全。
2 驾驶辅助
帮助驾驶员掌握和调整车辆的性能。
4 警示功能
通过警示灯和指示灯提醒驾驶员注意潜在问题和风险。
速度仪表
速度仪表显示车辆的当前速度，通常以公里/小时（km/h）为单位。
转速仪表
转速仪表显示发动机的转速，以每分钟转数（RPM）为单位。
燃油仪表
燃油仪表显示车辆的燃油水平，以刻度或百分比表示。
引擎温度仪表
引擎温度仪表指示发动机的温度，以摄氏度或华氏度为单位。
警示灯和指示灯
警示灯和指示灯用于提示驾驶员车辆的问题或特定情况，如低油量、发动机故障或灯光未保养和保修。
电子显示屏
提供额外的信息，如导航、音乐和车辆设置。
巡航控制
帮助驾驶员保持车辆在长途行驶中的稳定速度。
常见问题和故障排除提示
1 仪表读数不准确
可能与传感器故障或仪表盘连接问题有关，需要检查和维修。
2 警示灯不灵
可能是警示灯灯泡烧坏或系统故障，需要替换或修复。
3 仪表盘显示错误信息
可能是系统故障或读取错误，需要重启或重新编程。
4 指示灯闪烁
可能是车辆发生故障或未按要求维护，需要检查并解决问题。
《汽车仪表盘图解》PPT 课件
这份课件将带您深入了解汽车仪表盘的各个方面，包括功能、指示灯、常见问题等内容。
汽车仪表盘概述
汽车仪表盘是位于驾驶员面前的装置，用于向驾驶员提供关键的车辆信息，包括速度、转速、燃油和引擎温度等。
汽车仪表盘的主要功能
1 信息传递
向驾驶员提供车辆各部分的状态和数据。
3 安全保障

汽车仪表盘图解模板.ppt

汽车仪表盘图解仪表知识
优选
1
优选
2
❖ 车外温度表：显示车外空气温度仪表，单位是摄氏度，目前拥有这种功能的车型基本上都在综合显示屏上直接用数字显示这一信息。
❖ 瞬时油耗表：显示车辆某一瞬间油耗情况的仪表，单位是升/百公里 (L/100Km)。不少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里程数。但奔驰、宝马等公司有些型号的车辆仍旧使用传统仪表显示。
优选
5
优选
6
❖ 速度表：速度表是现代车辆必备的仪表之一，它显示的是汽车的时速，公制单位是公里/小时(Km/h),有些欧美国家同时采用英制单位。传统的车速表是机械式的，现在很多轿车仪表已经装备了使用传感器的电子车速表
❖ 里程表：它是记录车辆行驶里程的仪表，多整合在速度表内。它对于车主判断车辆的整体状态，常见故障等有着特别的作用。同速度表一样，以前的里程表也是机械式的，目前有相当数量的车型采用了电子里程表。
❖ 自动挡挡位显示：用于指示自动档档位。不同车型的显示方法不同，有的使用指示灯配合图形，有的则通过显示屏直接显示。
优选
3
优选
4
❖ 转速表：
反映发动机转速的仪表，通常设置再仪表板内，与车速里程表对称地放置在一起。一般转速表单位是千转/每分钟(1/min*1000)即显示发动机每分钟转多少千转。驾驶员可以通过该表了解发动机的运转情况，并据此决定挡位和油门的配合，使车辆处于最佳运行状态，减少油耗，延长发动机寿命。
❖ 小计里程表：记录车辆某一段短途行驶里程的仪表，多与里程表整合在一起，能够随时清零。它能帮助车主掌握某段路程的长短以及计算油耗等。
优选
7

汽车仪表盘控制面板说明书

Instrument PanelCRUISECONTROLMASTER SWITCH (LX/EX Sedan)WIPER/WASHERSWITCH REAR WINDOW DEFOGGER SWITCH DIGITAL CLOCK(Si Hatchbackand LX/EX Sedan)HAZARD WARNING LIGHTSWITCHPOWER MIRROR ADJUSTMENTSWITCH (LX/EX Sedan)IGNITION SWITCHGLOVE BOXHEATING/COOLINGCONTROLPANELCIGARETTELIGHTER(Except for STD Hatchback)ASHTRAY PANELBRIGHTNESSCONTROLDIALHORN BUTTON LIGHT SWITCH/TURN SIGNAL/HI/LO BEAM SWITCH FUSE BOX HOOD RELEASE HANDLESi Hatchback and LX/EX SedanTACHOMETERODOMETERSPEEDOMETER COOLANTTEMPERATURE GAUGE TRIP METER TRIP METERRESET BUTTONSTD/DX Hatchback and DX SedanSHIFT LEVER POSITION INDICATOR (Automatic Trans. only)SPEEDOMETERODOMETERCOOLANT TEMPERATURE GAUGE FUEL GAUGESHIFT LEVERPOSITIONINDICATOR(Automatic Trans.only)FUEL GAUGETRIP METER TRIP METERRESET BUTTONGaugesSpeedometerThe speed is indicated in miles per hour (outside scale) and kilometers per hour (inside).OdometerThe numbers on the odometer indicate miles.The odometer registers total distance traveled, and serves as your guide for determining when periodic maintenance is due. Federal law makes it illegal to alter the odometer of any motor vehicle with the intent to change the number of miles indicated.Trip MeterThe numbers on the trip meter indicate miles.The trip meter can be returned to zero by pushing in the reset button. Use it for checking fuel consumption or distance traveled per trip.Tachometer (Si Hatchback and LX/EX Sedan)The tachometer indicates engine speed in revolutions per minute. The beginning of the RED ZONE indicates the maximum allowable engine R.P.M. Do not run the engine with the tachometer indicator needle in the RED ZONE.Fuel GaugeFUEL TANK CAPACITY: 45 (11.9 US gal, 9.9 Imp gal)As a convenience, the gauge continues to show the same fuel level as when the ignition was last on. After refueling, the gauge will slowly change to the new fuel level when the ignition is switched on. When the needle first indicates E (empty), you have a usable reserve left in the tank of about:4 (1.1 US gal, 0.9 Imp gal)Coolant Temperature GaugeCAUTION:The needle should stay within the white range. If the needle reaches the red line at "H" (Hot), pull safely off the road, stop the engine and check the coolant level in the reserve tank on the passenger side of the radiator under the hood.Do not remove the radiator cap when the engine is hot. The coolant is under pressure and may blow out and scald you.Warning and Indicator Lights Si Hatchback and LX/EX SedanSTD/DX Hatchback and DX SedanShift Lever Position Indicator (Automatic Transmission only)An indicator between the fuel and coolant temperature gauges shows which gear you have selected.Turn Signal/Hazard Warning Indicator Lights When the turn signal lever is pushed for left or right turns, the appropriate green indicator arrow on the instrument panel will blink along with the signal. Turning on the hazard warning switch will make all four turn signals and both arrows blink (see page 36 and 37).Headlight High Beam Indicator LightThis blue indicator light will go on whenever the high beams are switched on (see page 36).(cont'd)Warning and Indicator Lights (cont'd)DX Sedan STD/DX HatchbackOil Pressure Warning LightThe oil pressure warning light will come on, and remain on, if there is insufficient oil pressure or when the ignition switch is turned on with the engine not running. If the light should stay on while driving, get the car off the road as soon as you can, turn the engine off and check the engine oil level (see page 75 ).Even if the oil level is correct, the engine should be checked by a Honda dealer before the car is driven again.NOTE:The oil pressure warning light will only light as a result of low oil pressure. It is not directly an oil level indicator.CAUTION:Running the engine while the oil pressure warning light is on constantly may cause immediate and severe engine damage.Charging System Warning LightThe charging system warning lightcomes on when there is a problemwith the electrical charging systemor when the ignition switch isturned on with the engine notrunning. If the light comes on whiledriving, stop the car and check tosee if the alternator belt is loose orbroken.To check the belt tension, stop the engine and push with about 98N (22 Ib) of force on the middle of the belt as shown. The belt should deflect about:9.0- 11.0 mm (0.35- 0.43 in)If the engine has been running, some engine components may be hot enough to burn you.NOTE:If necessary, have the charging system checked by an authorized Honda dealer.LX/EX Sedan Si HatchbackCheck Engine Warning LightThis light comes on for a couple of seconds each time the ignition is turned on. It will also come on, and remain on, if there is a malfunction in the emission control system. If the light comes on while driving, avoid driving at high speed, and have the system checked by a Honda dealer as soon as possible.Parking Brake/Brake Failure Warning LightCheck the brake warning light every time you start the car.With the parking brake set, the warning light should go on when the ignition switch is turned to II or III. With the parking brake released,the light should go on when the ignition switch is turned to III. If the light goes on at any other time, it means the brake fluid level in the master cylinder reservoir is too low; add fluid and have your dealer check for leaks and brake pad wear immediately. (See page 84)(Hatchback) /Seat Belt Reminder LightThe seat belt reminder light comes on for about six seconds when the ignition switch is turned on (see pages 13 and 17).Hatch/Trunk-open Indicator LightThis light will go on when you turn on the ignition switch if the hatch/trunk is not fully closed.Cruise Control Indicator Light (LX/ EX Sedan)When the cruise control system is on, this indicator light is on (see page 39).Door Warning Light (Sedan)If a door is open when the ignition is switched on, this light will go on and stay on until the door is closed.BRAKE D O O R CRUISECONTROL。

汽车仪表盘手册说明书

If you do not perform the indicated maintenance or do not reset the display, the message changes to ‘‘SERVICE PAST DUE’’ when the engine oil life becomes 0 percent.
v w
76
Main Menu
Table of Contents
Multi-Information Display
v w
Instruments and Controls
HandsFreeLinkTM
You can receive or make phone calls from your cell phone through your Acura’s HandsFreeLink (HFL) system without touching your cell phone. To use the system, your cell phone and the HFL system must be linked. Not all cell phones are compatible with this system. Refer to page 278 for instructions on how to link your cell phone to the HFL and how to receive or make phone calls.
Also refer to page 348 for important maintenance safety precautions.
77
Main Menu
Table of Contents

仪表盘各标志的详细解释

汽车仪表盘各标志的详细解释：
日常指示灯：提醒车辆各功能的开关情况。

警示指示灯：告知驾驶员车辆的状况。

故障指示灯：用来告知驾驶员汽车目前出现故障的部位。

汽车仪表盘上的符号分别代表：
油壶：油壶状标志代表汽油表盘。

带感叹号：带感叹号的SET标志代表胎压异常。

WIFI标志：WIFI标志代表倒车雷达。

发动机样式：发动机样式标志代表发动机故障。

ABS标志：ABS标志代表防抱死系统处故障。

ESP标志：ESP标志代表打开和关闭车辆的车身稳定系统。

电瓶标志：电瓶标志代表电瓶工作状态。

汽车开门标志：汽车开门标志代表车门开启或没有关好。

左右箭头标志：左右箭头标志代表左右转向灯。

加油站标志：加油站标志代表燃油不足。

汽车仪表与报警系统

当点火开关闭合时，机油压力表的电路为：蓄电池正极→点火开关→机油压力表接柱15→机油压力表内双金属片11的加热线圈→接线柱9→传感器接柱7→接触片6→传感器内双金属片4上的加热线圈→触点→弹簧片3→接铁，回到电源负极。电流通过双金属片11和4的加热线圈时，就会使双金属片11和4受热变形。
水温表
电热式燃油表
车速里程表
1、作用：用来指示汽车行驶速度和累计行驶里程的仪表。由车速表和里程表两部分组成。 2、分类： 1）磁感应式车速里程表 2）电子式车速里程表
磁感应式车速里程表
电子式车速里程表
组成：车速传感器、电子电路、步进电机、车速表及里程表等组成。
发动机转速表
电子转速表获取转速信号的方式有三种：从点火系
各种传感器（冷却液温度传感器）
各种传感器（燃油液面传感器）
获得帮助：汽车维修论坛 /autobbs
各种传感器（车速传感器）
获得帮助：汽车维修论坛 /autobbs
各种传感器（转速传感器）
获得帮助：汽车维修论坛 /autobbs
ABS指示灯用来显示ABS工作状况。当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。
蓄电池指示灯用来显示电瓶使用状态。打开钥匙门，车辆开始自检时，该指示灯点亮。启动后自动熄灭。如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
示宽指示灯是用来显示车辆示宽灯的工作状态，平时为熄灭状态，当示宽灯打开时，该指示灯随即点亮。当示宽灯关闭或者关闭示宽灯打开大灯时，该指示灯自动熄灭。
车内各仪表指示灯含义
内循环指示灯是用来显示车辆空调系统的工作状态，平时为熄灭状态。当点亮内循环按钮，车辆关闭外循环，空调系统进入内循环状态时，该指示灯自动点亮。内循环关闭时熄灭。

汽车仪表盘和控制系统说明书

The odometer shows the total dis-tance your car has been driven.It displays in miles and kilometers.It is illegal under U.S.federal law and Canadian provincial regulations to disconnect,reset,or alter theodometer with the intent to change the number of miles or kilometers indicated.GaugesOdometerCONTINUEDGaugesManual TransmissionGaugesAutomatic Transmission (CVT)This display shows the current,or instantaneous fuel mileage you are getting.To reset a trip meter,display it,then press and hold the Trip button until the numbers reset to 0.0.You can turn off this display at any time.See page .To change the meter reading in the display,push the display change button.(U.S.:miles per hour and mpg,Canada:kilometer per hour and l/100km)55GaugesCurrent Fuel MileageWhen you reset a trip meter,the average fuel mileage for that trip meter also resets.When a trip meter is displayed,the average fuel mileage you have been getting during that trip is shown in the Fuel Mileage display.Thisnumber is updated once per minute.This display can be turned off at any time.See page .You can use this function to display the distance and average fuel mileage for a segment of a trip.To display the segment distance and fuel mileage,press and release the FCD Select button.The Segment Display indicator will come on to remind you that this is the segment distance and fuel mileage display.To reset the display,press and hold the FCD Select button until the display resets to zero and dashes.The system then begins displaying the distance and average fuelmileage from that point.The display is updated once per minute.To switch between the segment display and the Trip Meter/Odometer display,press and release the FCD Select button.55GaugesTrip MileageSegment Distance and Fuel MileageYou can temporarily turn off theCurrent Fuel Mileage and FuelMileage displays.To turn them off:When the odometer is displayed,theFuel Mileage display shows thelifetime fuel mileage.This is theaverage fuel mileage your vehiclehas gotten since the last time thedisplay was reset.To reset this display,turn theignition switch to ON(II).If theengine is running,make sure thetransmission is in neutral and theparking brake is e the Tripbutton to display the odometer.Thenpress and hold the Trip button untilthe Lifetime Fuel Mileage Displaybegins to blink(approximately fiveseconds).Release the Trip button,then press it again while the displayis blinking and hold it until thedisplay clears to dashes.Turn the ignition switch to ON(II).If the engine is running,makesure the transmission is in neutraland the parking brake is set.Use the Trip button to select TripA,Trip B,or the odometer.Press and hold the FCD Selectbutton for approximately threeseconds.The Current FuelMileage display will turn off.Press and hold the FCD Selectbutton again.The Fuel Mileagedisplay for the meter you aredisplaying(Trip A,Trip B,orodometer)will turn off.1.3.4.2.CONTINUEDGaugesTurning Off the Mileage Displays Lifetime Fuel MileageUse the Trip button to select another mileage display.Press and hold the FCD Select button again to turn off that display.Use the Trip button to select the third display.Press and hold the FCD Select button again to turn off that display.Although the displays are turned off,the average fuel mileages continue to be calculated.The displays will turn back on when you press and hold the FCD Select button again.The gauge reading may drop near the bottom under driving conditions that require assist for a long time,such as prolonged acceleration or climbing a long hill.The engine will recharge the battery as you continue driving.5.6.7.8.With CVT (U.S.only)GaugesThis gauge shows the status of the Integrated Motor Assist.If the indicator is on the left side of the gauge,the IMA battery is being charged.If the indicator is on the right side of the gauge,the IMA is assisting the engine.If the battery is mostly discharged,the Auto Idle Stop function isdisabled (see pages and ).137145With 5-speedWith CVT (U.S.only)GaugesCharge/Assist GaugeThis shows the temperature of the engine’s coolant.During normal operation,the reading should be in the middle of the gauge.In severe driving conditions,such as very hot weather or a long period of uphill driving,the reading may reach near the red mark.If it reaches the red mark,pull safely to the side of the road.Turn to page forinstructions and precautions on checking the engine’s cooling system.The tachometer shows the engine speed in revolutions per minute (rpm).To protect the engine from damage,never drive with thetachometer reading in the red zone.227Temperature GaugeTachometerGaugesThis indicator reminds you that it is time to take your car in for scheduled maintenance.When the distance driven since the last scheduled maintenance reaches 6,000miles (9,600km),the indicator starts blinking.If you exceed 7,500miles (12,000km),the indicator stays on.Your dealer will reset this indicator after completing the scheduled maintenance.If this maintenance is done by someone other than your Honda dealer,reset the indicator as follows.Turn off the engine.Press and hold the trip button in the instrument panel,then turn the ignition switch ON (II).Hold the button until the indicator resets (approximately ten seconds).Refer to the Maintenance Schedules for Normal and Severe Driving Conditions on pages .1. 2.3.158162GaugesMaintenance Required Indicator。

汽车仪表盘图标功能

汽车仪表盘图标功能1、ABS指示灯该指示灯用来显示ABS工作状况。

当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。

如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。

2、EPC指示灯常见于大众品牌车型中。

打开钥匙门，车辆开始自检时，EPC灯会点亮数秒，随后熄灭。

如车辆启动后仍不熄灭，说明车辆机械与电子系统出现故障。

3、O/D挡指示灯该指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态，当O/D挡指示灯闪亮，说明O/D挡已锁止。

此时加速能力获得提升，但会增加油耗。

4、安全带指示灯该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。

有些车型会有相应的提示音。

当安全带被及时扣紧后，该指示灯自动熄灭。

5、电瓶指示灯该指示灯用来显示电瓶使用状态。

打开钥匙门，车辆开始自检时，该指示灯点亮。

启动后自动熄灭。

如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。

6、机油指示灯该指示灯用来显示发动机内机油的压力状况。

打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。

该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。

7、油量指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。

如启动后该指示灯点亮，则说明车内油量已不足。

8、车门指示灯该指示灯用来显示车辆各车门状况，任意车门未关上，或者未关好，该指示灯都有点亮相应的车门指示灯，提示车主车门未关好，当车门关闭或关好时，相应车门指示灯熄灭。

9、气囊指示灯该指示灯用来显示安全气囊的工作状态，当打开钥匙门，车辆开始自检时，该指示灯自动点亮数秒后熄灭，如果常亮，则安全气囊出现故障。

10、刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。

一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。

11、手刹指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。

汽车仪表

2.4.1.1指针式仪表组合仪表内集成了下列指针式仪表，如图6-6所示。（1）车速表；（2）转速表；（3）燃油表；（4）燃油消耗表。
图6-6 指针式仪表 1-定速控制系统的设定车速；2-车速表；3-转速表；4-转速表的预警区；5-燃油表；6-燃油消耗表
2、仪表
2.4 组合仪表的部件
2.4.1显示区
随着电子技术的发展，现在很多轿车仪表已经使用电子车速表，常见的一种是从变速器上的速度传感器获取信号，通过脉冲频率的变化使指针偏转或者显示数字。
2、仪表
2.1 组合仪表
如图6-2所示，为BMW5系使用的组合仪表E60，两个大的指针式仪表用于显示车速和发动机转速。两个小的指针式仪表用于显示油箱存油量和当前耗油量，燃油表和燃油消耗表采用模拟仪表，其指针的悬挂式布置方式提高了组合仪表外观和结构的紧凑性。组合仪表的刻度盘取决于国家规格、车型和发动机型号。绝大部分指示灯都布置在两个大指针式仪表之间的中上部。两个大指针式仪表中间还有两个液晶显示屏。
2、仪表
2.4 组合仪表的部件
2.4.2车况维护CBS
有些汽车的组合仪表还提供了维护项目功能，即根据所选部件的当前状态进行维护或根据状态及维护需求进行维护——车况维护CBS。CBS的含义是仅对磨损或损耗的零部件进行维护。
该系统计算维护期限（例如换油或尾气检测）并将有关数据通过组合仪表内的液晶显示屏显示给客户。CBS将所有数据按维护到期日分类，组合仪表将分类后的数据发送到中央信息显示屏CID，在其维护菜单中可以选择并显示这些数据。共有10个维护类别，每个类别都对应一个规定的维护分组。
活塞连杆组汽故车障诊仪断表与修复
学习目标知识目标
1.正确描述汽车仪表系统的组成和形式； 2.正确描述汽车仪表输入/输出系统的组成； 3.简单描述汽车仪表部件的结构和工作过程； 4.简单叙述报警灯和指示灯的名称和功能。

汽车仪表的工作原理

汽车仪表的工作原理
汽车仪表是车辆的重要组成部分，用于显示和监测车辆运行状态、行驶速度、发动机转速、燃油情况等相关信息。

它的工作原理可以简要概括为以下几个步骤：
1. 数据采集：仪表通过各种传感器，如转速传感器、车速传感器、温度传感器等，实时采集车辆相关数据。

2. 数据处理：采集到的数据经过处理和转换，进行计算和逻辑判断。

例如，通过转速传感器得到的转速信号会转换为发动机转速，并根据一定的算法计算车辆行驶速度、里程等信息。

3. 信号转换：处理后的数据信号被转换成可以被显示装置读取的电信号。

这个转换过程一般通过模数转换器完成，将模拟信号转换成数字信号。

4. 数据显示：转换后的数字信号被传输给显示装置，如液晶屏或指示灯等，显示在驾驶员面板上。

不同的仪表将根据具体功能和设计需求显示不同信息，如车速表、转速表、油量表等。

5. 故障检测：仪表还具备故障检测功能，可以监测车辆的各种故障，并通过警告灯或报警声音提醒驾驶员。

总的来说，汽车仪表通过数据采集、处理、信号转换和数据显示等步骤，将车辆的运行状态转化为可视化的信息，供驾驶员观察和判读，从而提高行驶安全性和驾驶体验。

汽车仪表盘指示灯及车内功能按键图解

汽车仪表盘显示说明车门状态指示灯—显示车门是否完全关闭的指示灯，车门打开或未能关闭时，相应的指示灯亮起，提示车主车门未关好，车门关闭后熄灭.驻车指示灯—驻车制动手柄（即手刹）拉起时，此灯点亮。

手刹被放下时，该指示灯自动熄灭。

在有的车型上，刹车液不足时此灯会亮.电瓶指示灯--显示蓄电池工作状态的指示灯。

接通电门后亮起，发动机启动后熄灭。

如果不亮或长亮不灭应立即检查发电机及电路。

刹车盘指示灯--显示刹车盘片磨损情况的指示灯。

正常情况下此灯熄灭，点亮时提示车主应及时更换故障或磨损过渡刹车片，修复后熄灭。

机油指示灯--显示发动机机油压力的指示灯，本灯亮起时表示润滑系统失去压力，可能有渗漏，此时需立即停车关闭发动机进行检查.水温指示灯--显示发动机冷却液温度过高的指示灯，此灯点亮报警时，应即时停车并关闭发动机，待冷却至正常温度后再继续行驶.安全气囊指示灯--显示安全气囊工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，表示系统正常，不亮或常量表示系统存在故障.ABS指示灯--接通电门后点亮，约3－4秒后熄灭，表示系统正常。

不亮或长亮则表示系统故障，此时可以继续低速行驶，但应避免急刹车.发动机自检灯--发动机工作状态的指示灯，接通电门后点亮，约3－4秒后熄灭，发动机正常。

不亮或长亮表示发动机故障，需及时进行检修.燃油指示灯--提示燃油不足的指示灯，该灯亮起时，表示燃油即将耗尽，一般从该灯亮起到燃油耗尽之前，车辆还能行驶约50公里左右。

清洗液指示灯--显示风挡清洗液存量的指示灯，如果清洗液即将耗尽，该灯点亮，提示车主及时添加清洗液。

添加清洁液后，指示灯熄灭.电子油门指示灯--本灯多见于大众公司的车型中，车辆开始自检时，EPC 灯会点亮数秒，随后熄灭，出现故障，本灯亮起，应及时进行检修.前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况，前后雾灯接通时，两灯点亮，图中左侧的是前雾灯显示，右侧为后雾灯显示.转向指示灯--转向灯亮时，相应的转向灯按一定频率闪烁。
