沉井顶管专项施工方案

沉井顶管专项施工方案

沉井顶管专项施工方案一、项目概述沉井顶管是一种常用于城市地下管线敷设的施工方法。

本方案旨在详细描述沉井顶管工程的施工过程、安全措施以及质量要求,以确保顶管施工的顺利进行。

二、施工准备1. 项目准备在正式施工前,需完成项目方案的编订、设计图纸的审核和审批手续。

同时,对施工现场进行勘测,确保施工地基符合要求。

2. 材料准备准备所需的顶管材料、配件和设备。

包括但不限于: - 顶管:根据设计要求选择适当规格和材质的顶管; - 导向装置:用于确保顶管的准确安装; - 沉井设备:包括吊篮、起重机械等。

三、施工流程1. 沉井准备根据设计要求和现场情况,选择出合适的沉井位置,进行现场清理和平整。

根据需要进行土方开挖和支护工作。

2. 顶管安装2.1 设置导向装置在顶管沉入沉井前,先设置导向装置,确保顶管在沉降过程中的准确位置。

导向装置应与顶管的管径和材质相匹配。

2.2 顶管下沉使用起重机械将顶管悬吊至预定位置,并通过导向装置控制顶管沉降的速度和方向。

同时,配合工人调整顶管的水平度和垂直度。

2.3 固定顶管当顶管沉至预定位置后,进行顶管的固定工作。

采用适当的固定材料和方法,确保顶管的稳固和可靠性。

3. 完成施工完成顶管的安装后,进行必要的验收和检测工作。

确保顶管的质量符合要求,并采取措施防止顶管的位移和变形。

四、安全措施1.施工人员应经过专业的培训,并持证上岗。

2.严格按照操作规程进行施工,严禁违章操作。

3.施工现场应设置合适的防护设施,确保施工人员的安全。

4.定期进行施工现场的安全检查和隐患排查,及时处理和消除安全隐患。

五、质量要求1.顶管材料应符合设计规定的技术标准和要求。

2.顶管安装应符合相关规范和验收标准。

3.顶管的固定工作应牢固可靠,不得出现松动和位移现象。

4.完成施工后进行验收,确保顶管的质量符合要求。

六、施工总结沉井顶管是一种常见的地下管线施工方法,本方案详细描述了顶管施工的准备工作、施工流程、安全措施以及质量要求。

沉井与顶管施工方案

沉井与顶管施工方案

沉井与顶管施工方案
一、前言
沉井与顶管是建筑工程中常见的施工方式,通过挖掘沉井或使用顶管等方法,在特定地形地貌条件下进行基础或管线施工。

本文将分别介绍沉井与顶管的施工原理、工艺流程和注意事项。

二、沉井施工方案
1. 施工原理
沉井是一种通过在泥土或岩石中挖掘深孔并同时处理孔内土质,并利用自重或浮压来沉降的工法。

通过沉井,可实现深地基的加固、降水排砂及地下水位的降低等目的。

2. 工艺流程
•设计施工方案
•开挖孔洞
•安装预制桩或支护结构
•进行沉降与收固处理
•施工完毕
3. 注意事项
•沉井过程中要及时检查孔中土质情况,确保安全
•沉降与收固处理要谨慎进行,避免地基塌陷
三、顶管施工方案
1. 施工原理
顶管是一种地下工程施工方法,利用管道或顶管机械从坑底将管道顶起,通过挤压作用使土体向管道周围迁移,从而实现不开挖地表的管线铺设。

2. 工艺流程
•开挖坑道
•安装顶管机械
•开始推顶管
•铺设管道
•完成收尾工作
3. 注意事项
•顶管施工需要考虑坑壁的稳定性,避免坍塌事故
•操作顶管机械时要注意安全,避免事故发生
四、结语
沉井与顶管施工是建筑工程中常见的施工方式,对于一些特殊地形地貌条件下的工程具有重要意义。

在施工过程中,施工单位应充分了解施工原理,严格执行工艺流程,注意事项,确保施工安全和施工质量。

沉井顶管工程施工方案

沉井顶管工程施工方案

沉井顶管工程施工方案一、前言随着城市建设的不断进步,地下管线的密集程度也在不断增加,而地下沉井顶管工程已成为一种常见的地下管线建设方式,其施工方案的制定对于工程的顺利进行具有重要意义。

本文将就沉井顶管工程施工方案进行详细的阐述,并结合实际案例进行说明,以期为相关工程的施工提供参考。

二、工程概况本工程位于某市中心区域,属于原城市轴向沿路设施改造工程,地面已建有人行道、车行道等设施,地下已建设有污水管道、供水管道、电力线缆等。

新建的地下沉井顶管工程将用于供水管道的维修及新增管道的使用。

该工程施工难度较大,需要克服各种复杂条件,因此施工方案的制定显得尤为重要。

三、施工方案1. 施工前准备首先,施工单位需与相关部门协商,制定施工计划,并申请相应的许可证。

同时,施工单位需对现场进行勘察,确认地下管线的走向、规格和材质,以及地下障碍物的存在情况。

在做好施工前准备工作的基础上,施工单位可制定详细的施工方案。

2. 施工设备针对本工程的特点,施工单位需准备各类专业设备,如顶管机、推管机、吊车、挖掘机等,以满足施工的需要。

其中,顶管机和推管机是该工程施工的核心设备,需要有较高的自动化和精度,以确保施工的效率和质量。

3. 施工技术(1)掘进技术在确认地下管线的情况后,施工单位需进行掘进工作。

这一环节需要注意控制掘进速度,保证管道顺利推进,避免因掘进速度过快导致管道变形或损坏。

同时,施工单位还需要关注掘进过程中地下障碍物的处理,如遇到石块或钢筋等,需及时采取相应措施做好处理,以确保掘进的顺利进行。

(2)顶管技术在掘进工作完成后,施工单位需实施顶管工作。

这一环节需要精确控制顶管机的操作,确保管道的顺利推进,并且还需关注管道的质量和连接的密封性。

施工单位应严格按照相关标准进行顶管工作,避免出现质量问题。

4. 安全防护在施工过程中,施工单位应严格遵守相关安全规定,确保施工人员的安全。

同时,施工单位还需对施工现场进行安全防护,设置警示标示牌、设置施工警戒线等,以避免事故的发生。

沉井顶管施工方案

沉井顶管施工方案

沉井顶管施工方案一、施工概述沉井顶管是一种常用的地下管道施工方法,适用于河道、湖泊、城市道路等需要保护地表环境的工程。

本方案旨在介绍沉井顶管的施工流程及注意事项,确保施工安全高效。

二、施工前准备1.调查勘测:根据设计要求,进行施工现场的勘测,并确定施工范围。

2.设计方案确认:审查设计方案,确定沉井位置和相关参数。

3.资材准备:准备好施工所需的管材、承台、水泥等材料。

4.人员培训:对施工人员进行安全培训,熟悉作业流程和安全规范。

三、施工流程1.过水沉井:在施工区域开挖井基,进行过水沉井处理,保证井底干燥。

2.安装承台:将承台安装在井底,支撑管道,保证施工稳定。

3.吊装管道:采用吊装设备将管道运至施工现场,准确吊装到承台位置。

4.安装顶管:将管道沉入地下并与原管道连接,形成连续管道。

5.浇筑混凝土:在顶管上方浇筑混凝土,固定管道位置并增加承载能力。

6.完善工程:对施工现场进行清理,检查管道连接情况,确保工程完美收尾。

四、质量控制1.施工过程监控:严格按照设计要求进行施工,确保各项工序合理进行。

2.实施验收:对施工过程进行验收,确保质量符合标准。

3.定期检测:施工完成后定期检测管道情况,确保管道安全使用。

五、安全措施1.施工现场封闭:施工现场应设立安全警示标识,禁止无关人员进入。

2.人员防护:施工人员应佩戴安全帽、安全鞋等个人防护用品。

3.紧急救援预案:制定施工现场的紧急救援预案,应急处理突发事件。

六、施工总结沉井顶管施工是一项重要的地下管道施工方法,施工过程中需严格按照设计要求进行操作,保证工程质量和安全。

通过对施工流程的有效管控和质量检测,可实现施工目标,推动工程顺利完成。

沉井 顶管施工方案

沉井 顶管施工方案

沉井顶管施工方案一、工程概述与目标本工程旨在通过沉井顶管施工技术,实现城市排水、给水或其他管道设施的穿越施工。

工程位于[具体地址],涉及穿越[具体河流/道路/建筑]等障碍物。

本方案将确保施工过程中的安全、高效,并达到预定的工程目标。

二、施工前期准备现场勘查:对施工现场进行详细勘查,了解地形、地质、水文条件及障碍物情况,为沉井设计与建造提供依据。

施工图纸设计:根据勘查结果,编制施工图纸,明确沉井与顶管的位置、尺寸、施工要求等。

材料设备准备:根据施工需求,准备必要的沉井、顶管材料、施工机械及辅助设备。

人员培训:对施工人员进行安全、技术培训,确保人员具备相应的操作技能和安全意识。

三、沉井设计与建造沉井设计:根据现场勘查结果和施工图纸,进行沉井结构设计,确保沉井具有足够的承载力和稳定性。

建造过程:按照设计要求,进行沉井基础的施工、钢筋骨架的搭建、模板的支设等工作,然后进行混凝土浇筑与养护。

四、顶管施工流程顶管设备安装:在沉井内安装顶管设备,包括千斤顶、导轨、顶铁等,确保设备安装准确、牢固。

顶进施工:通过顶管设备,将管道顶入土壤中,逐步推进,直至穿越障碍物。

土壤处理:在顶进过程中,对土壤进行注浆加固、排水等措施,确保顶进过程的稳定与安全。

管道接口处理:在顶进完成后,对管道接口进行密封处理,确保管道连接牢固、不漏水。

五、安全质量控制安全管理:建立健全安全管理体系,加强现场安全管理,确保施工过程中的人员安全。

质量控制:对施工过程中的每个环节进行质量控制,确保施工质量符合设计要求和相关规范。

六、环境影响评估在施工前进行环境影响评估,预测施工过程中可能对环境造成的影响,并制定相应的预防措施,减少对环境的负面影响。

七、施工进度计划根据工程实际情况,制定合理的施工进度计划,明确每个施工阶段的开始与结束时间,确保工程按时完成。

八、后期维护与管理在工程完成后,制定详细的后期维护与管理方案,定期对管道进行检查、维修和保养,确保管道的正常运行和使用寿命。

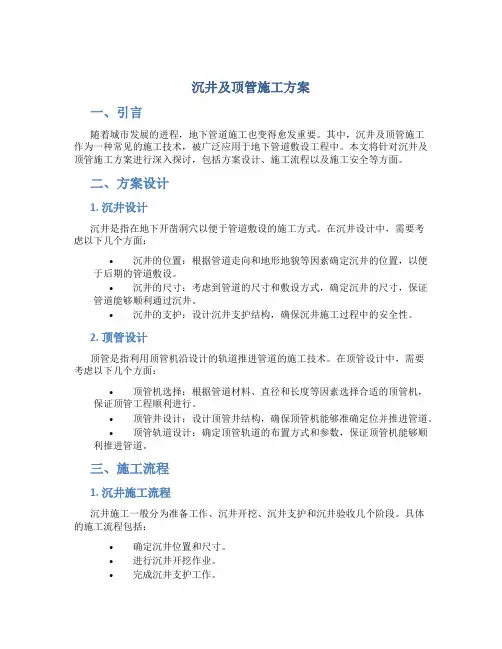

沉井及顶管施工方案

沉井及顶管施工方案

沉井及顶管施工方案一、引言随着城市发展的进程,地下管道施工也变得愈发重要。

其中,沉井及顶管施工作为一种常见的施工技术,被广泛应用于地下管道敷设工程中。

本文将针对沉井及顶管施工方案进行深入探讨,包括方案设计、施工流程以及施工安全等方面。

二、方案设计1. 沉井设计沉井是指在地下开凿洞穴以便于管道敷设的施工方式。

在沉井设计中,需要考虑以下几个方面:•沉井的位置:根据管道走向和地形地貌等因素确定沉井的位置,以便于后期的管道敷设。

•沉井的尺寸:考虑到管道的尺寸和敷设方式,确定沉井的尺寸,保证管道能够顺利通过沉井。

•沉井的支护:设计沉井支护结构,确保沉井施工过程中的安全性。

2. 顶管设计顶管是指利用顶管机沿设计的轨道推进管道的施工技术。

在顶管设计中,需要考虑以下几个方面:•顶管机选择:根据管道材料、直径和长度等因素选择合适的顶管机,保证顶管工程顺利进行。

•顶管井设计:设计顶管井结构,确保顶管机能够准确定位并推进管道。

•顶管轨道设计:确定顶管轨道的布置方式和参数,保证顶管机能够顺利推进管道。

三、施工流程1. 沉井施工流程沉井施工一般分为准备工作、沉井开挖、沉井支护和沉井验收几个阶段。

具体的施工流程包括:•确定沉井位置和尺寸。

•进行沉井开挖作业。

•完成沉井支护工作。

•进行沉井验收,确保施工质量。

2. 顶管施工流程顶管施工一般包括准备工作、顶管机推进、管道安装和顶管验收等步骤。

具体的顶管施工流程如下:•准备顶管机和相关设备。

•进行顶管机推进作业。

•完成管道安装。

•进行顶管验收,确保施工质量。

四、施工安全沉井及顶管施工存在一定的安全风险,需要采取有效的安全措施保障施工人员和设备的安全。

主要的安全措施包括:•制定施工方案和操作规程,严格按照操作流程进行施工。

•定期对设备和工具进行检查和维护,确保施工设备正常运行。

•提供必要的安全防护设施,避免意外伤害的发生。

•培训施工人员,提高其安全意识和应急处理能力。

五、总结沉井及顶管施工作为一种重要的地下管道敷设技术,具有施工周期短、效率高等优点。

沉井顶管专项施工方案

沉井顶管专项施工方案

沉井顶管专项施工方案一、工程概况本项目为某城市地下综合管廊工程,采用沉井顶管施工方法。

沉井顶管施工是指在地面上预先制作一个沉井,然后将沉井下沉到设计位置,再进行顶管施工。

本工程主要包括沉井制作、沉井下沉、顶管施工等环节。

二、施工准备1. 施工场地准备:根据设计要求,对施工场地进行平整、夯实,确保场地承载力满足施工要求。

2. 施工设备准备:根据工程量及施工进度计划,配备相应的沉井制作设备、顶管设备、起重设备等。

3. 施工材料准备:根据设计要求,提前采购沉井制作材料、顶管材料等,并确保材料质量符合国家标准。

4. 技术准备:组织技术人员学习相关规范、标准,熟悉施工图纸,编制施工方案,对施工人员进行技术交底和安全培训。

三、沉井制作1. 沉井设计:根据工程地质条件、水文情况及顶管施工要求,设计沉井尺寸、结构形式、配筋等。

2. 沉井制作:在施工场地平整、夯实的基础上,按照设计图纸进行沉井制作。

沉井制作过程中,要确保混凝土浇筑质量,防止沉井产生裂缝、渗漏等质量问题。

3. 沉井制作完成后,进行沉井质量检测,包括沉井尺寸、结构强度、防水性能等,确保沉井质量符合设计要求。

四、沉井下沉1. 沉井下沉前,对沉井周边环境进行调查,了解地下管线、构筑物等情况,制定相应的安全防护措施。

2. 沉井下沉过程中,要密切监测沉井倾斜、位移、下沉速度等参数,确保沉井下沉平稳、安全。

3. 沉井下沉至设计位置后,进行沉井底部处理,包括底部夯实、垫层铺设等,确保沉井底部承载力满足顶管施工要求。

五、顶管施工1. 顶管设备安装:在沉井内安装顶管设备,包括顶管机、管道输送系统、液压系统等。

2. 顶管施工:按照设计图纸和施工方案,进行顶管施工。

顶管过程中,要密切监测顶管速度、顶力、管道偏移等参数,确保顶管施工顺利进行。

3. 管道连接:顶管施工完成后,进行管道连接,包括管道对接、焊接、防腐等。

4. 施工质量检测:顶管施工完成后,对管道进行质量检测,包括管道密封性、承载力等,确保管道质量符合国家标准。

沉井及顶管工程施工方案

沉井及顶管工程施工方案

沉井及顶管工程施工方案
一、引言
沉井及顶管工程是一种重要的地下工程施工方式,通常用于在城市区域进行管线铺设或修复工作。

本文将针对沉井及顶管工程的施工方案进行详细介绍,包括施工前准备、关键工序、质量控制等内容。

二、施工前准备
1. 工程调查与设计
在正式施工前,需要进行详细的工程调查和设计工作。

确定施工区域的地质情况、地下管线走向和深度等信息,制定合理的施工方案。

2. 材料准备
根据设计要求和施工计划,提前准备好所需的施工材料和设备,确保施工过程中的顺畅进行。

三、关键工序
1. 沉井施工
沉井是沉井及顶管工程的重要环节,主要用于地下管线的铺设和维修。

施工过程中需要严格控制沉井的深度和水平位置,确保管线的安全和稳定。

2. 顶管作业
顶管作业是将管线通过已经沉入地下的沉井中,需要采用专业的设备和技术,确保管道的完整和无损。

同时,顶管过程中需注意施工人员的安全,严格遵守相关操作规程。

四、质量控制
1. 施工监控
在施工过程中,需要进行实时监控和检测,确保施工质量符合设计要求。

对施工现场进行定期检查,及时处理问题,保证施工进度和质量。

2. 质量验收
完成相关工序后,需要进行质量验收工作,确认管线的安装质量和技术指标是否符合要求。

只有通过质量验收,才能移交给后续验收部门或投入使用。

五、总结
沉井及顶管工程是一项复杂的地下工程施工工作,需要经过精心策划和严格管理。

只有在施工前准备充分、关键工序可靠、质量控制到位的情况下,才能保证工程的顺利进行。

希望本文对您理解沉井及顶管工程施工方案有所帮助。

沉井及顶管工程施工方案

沉井及顶管工程施工方案

沉井及顶管工程施工方案本工程污水管道顶管施工范畴为W36井至W39,顶管长度537.7米,采纳φ800国标钢筋砼顶管。

第一节长距离顶管(泥水平稳法)施工技术方案一、沉井施工(1)沉井施工程序基坑测量放样→基坑开挖→刃脚垫层施工→立沉井井筒内模和支架→钢筋绑扎→立外模和支架→浇捣混凝土→养护及拆模→封砌预留孔→凿除垫层、挖土下沉→沉降观看→铺设碎石及混凝土垫层→绑扎底板钢筋、浇捣底板混凝土→混凝土养护。

(2)基坑测量放样依照沉井设计图纸和工程地质报告所揭示的地质情形,沉井基坑开挖深度取2米,沉井刃脚外侧面至基坑边的工作距离取2米,基坑边坡采纳1:1。

整平场地后,依照沉井的中心座标定出沉井中心桩、纵横轴线操纵桩及基坑开挖边线。

施工放样终止后,须经监理工程师复核准确无误后方可开工。

(3)基坑开挖经监理工程师认可的基坑开挖边线确定后,即可进行挖土工序的施工。

挖土采纳1M3的单斗挖掘机,并与人工配合操作。

基坑底面的浮泥应清除洁净并保持平坦和干燥,在底部四周设置排水沟与集水井相通,集水井内聚拢的雨水及地下水及时用水泵抽除,防止积水而阻碍刃脚垫层的施工。

(4)刃脚垫层施工刃脚垫层采纳砂垫层和混凝土垫层共同受力。

①砂垫层厚度的确定砂垫层厚度H可采纳如下运算公式运算:N/B+γ砂H≤[σ]依照运算结果,不管是工作井依旧接收井,砂垫层厚度H均为60(厘米),砂垫层采纳加水分层夯实的方法施工,夯实工具为平板式振捣器。

②混凝土垫层厚度的确定混凝土垫层厚度可按下式运算公式运算:h=(G0/R-b)/2依照运算结果,混凝土垫层厚度h为10~15厘米(工作井为15厘米,接收井为10厘米)。

混凝土垫层表面应用水平仪进行校平,使之表面保持在同一水平面上。

(5)立井筒内模和支架由于顶管沉井高度达4.4~7M范畴,因此,井身混凝土分二节浇捣,内模同样分二节按装。

井筒模板采纳组合钢模与局部木模互相搭配,以保证内模的密封性。

刃脚踏脚部分的内模采纳砖砌结构,宽度与刃脚同宽。

顶管沉井施工方案

顶管沉井施工方案

以我给的标题写文档,最低1503字,要求以Markdown 文本格式输出,不要带图片,标题为:顶管沉井施工方案# 顶管沉井施工方案## 一、引言顶管沉井是一种常用的地下管道施工方法,通过在地下挖掘一条沉井槽,然后将顶部沉井管道逐段沉放到地下管道设计位置,最后将沉井槽填埋,实现地下管道的敷设。

本文将详细介绍顶管沉井施工方案。

## 二、施工准备### 2.1 材料准备施工前需要准备以下材料:- 沉井管道:根据设计要求选用合适的材质和规格的沉井管道。

- 沉井槽支撑材料:使用可靠的支撑材料保证沉井槽在施工过程中的稳定性。

- 手持工具:包括铲子、锤子、螺丝刀等,用于辅助施工和调整沉井管道的位置。

### 2.2 设备准备施工前需要准备以下设备:- 挖掘机:用于挖掘沉井槽。

- 填埋设备:用于填埋沉井槽。

- 吊装设备:用于吊装和安装沉井管道。

### 2.3 环境检查在施工前,需要对工地周围的环境进行检查,确保没有障碍物和安全隐患,同时需要检查地下管道设计位置是否合适,以免影响后续施工。

## 三、施工步骤### 3.1 沉井槽挖掘按照地下管道设计要求,在施工区域挖掘出一条沉井槽。

挖掘的深度和宽度应根据沉井管道的规格和设计要求确定。

在挖掘过程中,需要注意挖掘面的斜坡稳定,避免坍塌事故的发生。

### 3.2 沉井管道的安装在沉井槽挖掘完成后,开始安装沉井管道。

首先,使用吊装设备将第一段沉井管道吊起并放入沉井槽中,然后逐段将其余沉井管道安装到槽内。

安装过程中需要注意管道的水平和垂直度,保证其与设计位置的一致。

### 3.3 沉井管道的调整安装完成后,需要对沉井管道进行调整,确保其位置和高度与设计要求一致。

通过调整沉井管道的位置,使其与其他管道对接,同时避免与地下障碍物发生冲突。

### 3.4 沉井槽的填埋当沉井管道调整完毕后,开始进行沉井槽的填埋工作。

使用填埋设备将槽内空隙填满,并按照规定的层次进行夯实,确保填埋的可靠性和稳定性。

污水管道顶管沉井施工方案

污水管道顶管沉井施工方案

污水管道顶管沉井施工方案
一、引言
污水管道顶管沉井施工是城市基础设施建设中必不可少的一环,其施工方案的
科学性和合理性对于保障城市污水排放和环境保护具有重要意义。

本文将针对污水管道顶管沉井施工方案进行详细讨论。

二、施工前准备
1. 规划设计
在进行污水管道顶管沉井施工前,首先需要制定施工详细规划设计方案。

规划
设计要考虑到沉井位置选择、施工工艺流程、人员配备、安全措施等内容。

2. 材料准备
在施工前,需要准备好施工所需的各种材料,包括管道、沉井井筒、支撑结构等,确保在施工过程中不会因为材料不足而延误工期。

三、施工过程
1. 现场布置
施工现场需要按照规划设计方案进行布置,确保施工区域清晰、有序,为后续
施工提供便利条件。

2. 沉井施工
(1)挖掘井筒
根据设计要求,在沉井位置进行井筒的挖掘工作,确保井筒的尺寸与设计相符,并注意施工现场的安全。

(2)顶管铺设
将污水管道通过顶管的方式引导至沉井井筒,确保铺设过程中管道的质量和连
接的牢固性。

3. 完工验收
施工完成后,对沉井井筒和顶管进行验收,检查工程质量,确保施工符合规范
和要求。

四、施工安全
施工过程中,要特别重视施工现场的安全问题,注意工人人员的安全防护,避
免发生意外事故,确保施工过程顺利进行。

五、施工总结
污水管道顶管沉井施工是一项复杂的工程,需要科学规划设计、严格施工操作、安全防护措施,只有这样才能确保工程顺利完成且质量符合要求。

希望本文所述施工方案能对相关从业者提供一定的参考和帮助。

沉井与顶管施工方案

沉井与顶管施工方案

沉井与顶管施工方案一.一般规定1.施工前应进行现场调查研究,并对建设单位提供的工程沿线的有关工程地质、水文地质和周围环境情况,以及沿线地下与地上管线、周边建(构)筑物、障碍物及其他设施的详细资料进行核实确认;2、施工前应编制施工方案,包括下列主要内容:(1)顶进方法比选和顶管段单元长度的确定;(2)顶管机选型及各类设备的规格、型号及数量;(3)工作井位置选择、结构类型及其洞口封门设计;(4)管节、接口选型及检验,内外防腐处理;(5)顶管进、出洞口技术措施,地基改良措施;3、顶管顶进方法的选择,应根据工程设计要求、工程水文地质条件、周围环境和现场条件,经技术经济比较后确定,并应符合下列规定:(1)采用敞口式(手掘式)顶管机时,应将地下水位降至管底以下不小于0.5m处,并应采取措施,防止其他水源进入顶管的管道;(2)周围环境要求控制地层变形、或无降水条件时,宜采用封闭式的土压平衡或泥水平衡顶管机施工;(3)穿越建(构)筑物、铁路、公路、重要管线和防汛墙等时,应制订相应的保护措施;(4)要求时,可采用一次顶进的挤密土层顶管法。

4、施工前应根据工程水文地质条件、现场施工条件、周围环境等因素,进行安全风险评估;并制定防止发生事故以及事故处理的应急预案,备足应急抢险设备、器材等物资。

5、根据工程设计、施工方法、工程水文地质条件,对邻近建(构)筑物、管线,应采用土体加固或其他有效的保护措施。

6、根据设计要求、工程特点及有关规定,对管道沿线影响范围地表或地下管线等建筑物设置观测点,进行监控测量。

监控测量的信息应及时反馈,以指导施工,发现问题及时处理。

7、监控测量的控制点设置应符合下列规定:(1)施工前,建设单位应组织有关单位进行现场交桩,施工单位对所交桩进行复核测量;原测桩有遗失或变位时,应及时补钉桩校正,并应经相应的技术质量管理部门和人员认定;(2)临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固,并应采取保护措施;开槽铺设管道的沿线临时水准点,每200m不宜少于1个;(3)临时水准点、管道轴线控制桩、高程桩,必须经过复核方可使用,并应经常校核;(4)不开槽施工管道等工程的临时水准点、管道轴线控制桩,应根据施工方案进行设置,并及时校核;(5)对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程,开工前必须校测。

管道工程沉井施工方案

管道工程沉井施工方案

管道工程沉井施工方案一、施工背景和任务管道工程中,沉井施工是一项重要的施工工序。

它是指将管道妥善固定在地下,以确保管道安全可靠地使用。

本方案针对城市给排水工程中的一处沉井施工进行详细介绍。

施工背景:该城市给排水工程施工的需求日益增多,需要建设更多新的沉井以支撑相应的管道。

本项目选址位于市中心区域,地下埋深为4米,属于较大规模的沉井施工。

施工任务:本次施工任务是在指定地点挖掘沉井,安装管道并进行固定,确保沉井和管道达到设计要求。

二、施工方案详述1.前期准备工作:-按照设计图纸确定施工位置,并进行标示;-了解施工现场地下情况,包括水、瓦斯管道等;-准备必要的施工设备和工具,包括挖掘机、吊机、焊接设备等;-编制安全生产计划和施工组织设计。

2.挖掘施工:-在施工位置进行挖掘,根据设计要求调整井口大小;-挖掘后及时进行土方支护,防止塌方和地陷;-设计并安装合理的出土设备,确保挖掘后土方及时清理。

3.沉井施工:-在挖掘完成后,在沉井底部铺设垫层,以防止沉井直接接触地面;-寻找合适的进入方式,确保工人顺利进入沉井进行施工;-采用隧道施工方式,将管道依次送入沉井,不断进行连接。

4.固定管道:-根据设计要求,将管道固定在沉井壁上,可采用电焊固定或其他合适的方式;-检查各个连接处是否牢固可靠,必要时进行修复或更换。

5.井口处理:-在完成管道固定后,对井口进行封闭处理,确保井口安全可靠;-根据需要为井口安装井盖或其他遮挡物,防止外部物质进入沉井。

6.安全监测:-在施工完成后,对沉井和管道进行安全检测,确保施工质量达标;-根据设计要求,进行必要的静载试验或其他安全测试。

三、施工注意事项1.安全第一:施工期间务必严格遵守相关安全规定,提供必要的安全保护设备,确保施工人员的安全。

2.施工质量:管道连接处及固定点必须牢固可靠,并经过必要的测试和验证,确保管道使用安全可靠。

3.环境保护:施工期间要做好周边环境的保护工作,减少对周边居民的影响。

沉井、顶管专项安全施工方案

沉井、顶管专项安全施工方案

沉井、顶管专项安全施工方案
引言
在现代建筑施工中,沉井和顶管工程是常见的工程类型,它们在城市基础设施
建设中扮演着重要的角色。

然而,由于施工过程中存在诸多安全隐患,因此制定一份周密的安全施工方案十分必要。

本文将重点探讨沉井和顶管专项安全施工方案的制定原则和关键措施。

方案制定原则
1.安全第一:本方案坚持“安全第一”的原则,确保施工过程中没有发生
任何安全事故。

2.合理规划:在施工前充分评估施工现场及施工条件,做好施工计划
和工序安排。

3.严格监督:加强对施工人员的培训和监督,确保每位工作人员都掌
握安全操作流程。

关键施工措施
沉井工程安全施工措施
1.稳固井口:在施工过程中,需保证沉井井口稳固,并设置警示标识,
防止掉落伤人。

2.通风排气:加强井下通风设备的安装,保证沉井内空气清新,避免
中毒等事故。

3.紧急救援:设置专门的紧急救援预案和设备,一旦发生事故,能够
及时救援。

顶管工程安全施工措施
1.提高质量管控:加强管道材质检测,确保管道质量符合标准,提升
使用寿命。

2.施工过程监控:在顶管过程中,加强对土体的监控,防止因土壤松
动导致事故发生。

3.设备运行安全:定期维护和检查施工设备,保证设备运行稳定,避
免设备故障引发事故。

结语
通过以上方案的制定和施行,我相信沉井和顶管工程的安全施工能够得到有效保障,确保工程的顺利进行,最终实现建设目标。

安全永远是施工工程中最重要的环节,希望工程施工人员严格执行本方案中的规定,共同为城市基础设施的建设贡献力量。

沉井、顶管施工方案

沉井、顶管施工方案

沉井、顶管施工方案污水管道工程采用顶管工艺施工。

顶管段钢筋混凝土管接头采用钢承口。

顶管用的钢筋混凝土管的混凝土强度等级不小于C50,抗渗等级不小于S8。

分两个作业段,两套设备同时顶进施工。

一、沉井施工技术方案顶管工作井和接收井均采用沉井法施工,本工程中工作井为D7000,接收井为D4000,均为钢筋混凝土结构,沉井采用分次浇注二次下沉施工,第一次下沉时沉井高度不大于4米。

现详细介绍如下:㈠、工程测量:根据设计院、规划部门的技术交底和设计施工图中总平面布置要求,定出沉井中心的位置和十字轴线桩。

在场内引进两个水准点,目的是可以相互校核。

在远离沉井不受下沉影响的地方,设立观测沉井曲线偏移观察点㈡、基础开挖及垫层:基坑采用人工开挖,基坑及垫层尺寸根据设计要求进行,为保证第一节沉井砼质量,宜采用砂垫层及C15砼垫层,基坑砂垫层应避免受水浸泡。

㈢、垫层和承载物的铺设一般情况下,基坑面在刃脚垫层常用砂垫层,砂垫层上加支承垫木或混凝土垫层两种方法。

砂垫层计算B=b+2H B---砂垫层宽度(米)N/B+γ砂H≤[σ] H---砂垫层厚度(米)b---支承垫木长度(米)N---井壁自重及施工荷载[σ]---土层容许承载力承垫木下的砂垫层应分层铺设,砂垫层的铺设厚度还应考虑承垫木的抽除,总厚度不宜小于50CM。

砂垫层施工可根据具体条件选用振实夯实或压实等方法。

适当加水分层夯实,做好一层检验后再施工下一层,采用平板式振捣机时松砂的分层厚度取20~25CM。

砂垫层密实度的质量标准用砂的干容重控制,中砂取15.6~16KN/m3,粗砂可适当提高。

承垫木根数计算:n=G0/A[p]n---承垫木根数G0---沉井第一节重量A---一根承垫木与砂垫层的接触面积[p]---砂垫层的允许承载力铺设承垫木时应用水平仪抄平;使刃脚踏面在同一水平面上,平面布置上均匀对称,每根承垫木的长度中心应与刃脚踏面中线重和。

承垫木可以单根或几根编成一组铺设,每组之间至少要留20~30C间隙。

顶管及沉井施工方案

顶管及沉井施工方案

顶管及沉井施工方案一、施工概述本文档旨在介绍顶管及沉井的施工方案。

顶管施工是一种常用的地下管道施工方式,用于实现地下水平管道的无开挖敷设。

而沉井施工则是指在地下挖掘一定深度的井施工,用于安置设备或进行修缮。

二、顶管施工方案2.1 准备工作在进行顶管施工前,需要进行以下准备工作:- 确定管道敷设路径和设计方案。

- 地下管道勘测,确定顶管的位置、深度和管道的长度。

- 准备顶管施工所需的设备和材料,包括顶管机、顶管管道、焊接机等。

2.2 施工步骤1.开挖:根据设计方案和勘测结果,在地下挖掘顶管坑,并按照要求设置支撑结构。

2.安装顶管设备:将顶管机和相应的管道安装在顶管井内,确保设备牢固稳定。

3.敷设管道:通过顶管设备推动管道逐渐敷设到顶管井的目标位置,同时进行管道焊接和连接。

4.固定顶管:使用夹具等工具固定顶管的位置,防止顶管移动。

5.恢复现场:将挖掘的土方填回顶管井中,进行压实和平整,使现场恢复原貌。

2.3 安全措施在顶管施工过程中,需要注意以下安全措施: - 工人必须佩戴安全帽、安全鞋等个人防护装备。

- 在施工现场设置明显的安全警示标志,并进行安全宣传教育。

- 严格按照操作规程操作设备,确保施工过程安全可控。

三、沉井施工方案3.1 准备工作在进行沉井施工前,需要进行以下准备工作: - 确定沉井的位置和规格。

- 准备挖掘机械和相应的材料,如土方车、钢筋等。

3.2 施工步骤1.标定位置:根据设计方案,在地下标定沉井的位置,并作出相应标记。

2.开挖沉井:使用挖掘机械进行沉井的开挖,根据需要的深度进行逐步挖掘。

3.安装支撑结构:在沉井施工的过程中,根据深度和土质情况,安装相应的支撑结构,确保施工安全。

4.安置设备/修缮:根据需要,在沉井内安置设备或进行修缮工作。

5.恢复现场:将挖掘的土方填回沉井中,并进行压实和平整。

3.3 安全措施在沉井施工过程中,需要注意以下安全措施: - 确保挖掘机械的稳定性和操作人员的安全。

沉井与顶管施工方案

沉井与顶管施工方案

沉井与顶管施工方案一、方案背景在城市建设中,常常需要进行沉井和顶管施工以满足给水、排水、通风等需要。

沉井施工是为了便于维护和管理管道,而顶管施工则是为了避开地下设施的干扰。

本方案将详细介绍沉井和顶管施工的步骤和要点。

二、沉井施工方案沉井施工是在地下挖掘一个井口,并在井口内安装盖板,用于维护和管理地下管道。

1.设计和布置首先,需要根据需要设计沉井的尺寸和深度。

根据需要管道维护人员进入井内工作的空间,确定井室的尺寸。

然后,在地下进行施工布置,并标记出井口位置和盖板位置。

2.挖掘井口使用挖掘机或其他掘进设备,在地下挖掘出井口。

在挖掘过程中,需要注意地下设施的位置和管道的走向,以避免损坏。

挖掘井口时,应保持井室的整洁,避免出现塌方现象。

3.安装井室盖板在挖掘好的井口内安装井室盖板。

盖板可以使用混凝土或其他材料制作。

盖板需要具有足够的强度和密封性,以防止地下水和杂物进入井内。

4.安装井内设备根据需要,在井内安装阶梯、井盖、井灯等设备。

阶梯可以方便人员进入井内工作,井盖可以保护井内设备不受外界环境影响,井灯可以提供足够的照明。

5.地面标识在地面标识出沉井位置,以便维护和管理人员快速找到沉井。

标识可以使用红色或其他醒目的颜色,同时标识上应包含沉井的编号和功能。

顶管施工是指通过转向掘进机或其他设备,在地下开挖一条管道,并将管道顶推至地面,以避开地下设施的干扰。

1.地下勘察在顶管施工前,需要进行地下勘察,确定地下设施的位置和管道的走向。

通过勘察,可以避免在顶管过程中损坏地下设施。

2.设计和布置根据地下勘察结果,进行施工布置。

确定顶管的起点和终点,并在地面标识出管道的走向和位置。

3.开挖和推管使用转向掘进机或其他设备,在地下进行开挖和推管。

开挖时,需要注意保持管道的走向和坡度,以确保排水顺畅。

推管时,需要通过控制推力和速度,确保管道平稳推进,并避免倾斜和堵塞。

4.管道连接和封闭当管道推到地面后,需要进行管道连接和封闭。

污水管网顶管工作井沉井法施工技术

污水管网顶管工作井沉井法施工技术

污水管网顶管工作井沉井法施工技术污水管网顶管工作井沉井法施工技术污水处理是现代城市建设中至关重要的一环,而污水管网的建设则是确保污水处理系统正常运行的关键。

在污水管网建设中,顶管工作井沉井法施工技术是一种常用的施工方法。

本文将详细介绍这种施工技术及其应用。

顶管工作井沉井法施工技术是一种通过钻孔、钢套管和冲孔等操作,在地下建造井室,并与地表相连的方法。

它在传统的开挖式施工方法的基础上进行了改进和创新,减少了对地表的破坏和对交通的影响,同时提高了施工效率和质量。

该施工技术的操作步骤如下:1. 地面准备工作:确定井室位置,清除地表障碍物。

根据设计要求,选择符合要求的土方开挖机械和起重机械,确保施工现场的安全。

2. 钻孔:选择适当的地点开始钻孔,使其与设计所要求的井室位置相吻合。

在钻孔过程中,根据构筑物的深度和直径选择相应的钻孔设备。

3. 钢套管安装:在钻孔完成后,将钻孔孔口清理干净,安装钢套管以保持钻孔的稳定性。

钢套管的选用可根据设计要求及地质情况确定。

4. 地下井室施工:通过冲孔等操作将地下井室施工完毕。

冲孔操作可以通过旋推冲孔机来实现,提高施工效率和质量。

5. 沉井:沉井是将地下井室下沉到预定位置的过程,可通过液压顶升机、吊车等设备来完成。

在沉井过程中,要注意控制沉井速度,以保证井室的安全性。

6. 井室封堵:沉井完成后,对井室进行检查和修整,确保其结构完整。

然后,在井室周围填充注浆材料,以加强井室的密封性和稳定性。

通过顶管工作井沉井法施工技术,可以在减少对地表破坏的同时,提高施工效率和质量。

这种施工方法适用于地下管道建设,特别是在城市繁忙区域,其优点显而易见。

首先,顶管工作井沉井法施工技术可以最大限度地减少对地表的破坏。

传统的开挖式施工方法通常需要大面积地面开挖,给交通和周边环境带来不便。

而顶管工作井沉井法施工技术只需要较小的施工面积,大大减少了对环境和交通的影响。

其次,这种施工方法提高了施工效率。

污水管道沉井与顶管施工方案

污水管道沉井与顶管施工方案

XX西山西路西段改建工程污水管道沉井与顶管施工方案一、工程概况:本工程沉井位于道路南侧,W3d、W4j位于1#桥西侧和东侧;W14j、W15d位于2#西侧和东侧。

W3d与W15d沉井内直径为;W4j 和W14j沉井内直径为。

其深度别离为W3d=、W15d=、W4j=、W14j=。

工作井壁厚为35cm、连接井壁厚为30cm底板为50cm。

顶管工程砼为C25,砼抗渗品级井壁和底板为S6。

如顶进进程中摩阻较大超过吨/平方要求进行注浆减摩,顶进完成后用水泥浆对泥浆进行置换。

顶管管材选用F型接口,顶力不小于100吨。

沉井浇注每节应不大于5m,采纳排水下沉,干封底。

如遇地质较差那么进行注浆处置。

为了增强施工技术标准治理,统一指挥,确保工程质量,特编制沉井工程专项施工方案。

二、施工方案:(1)沉井制作工艺1)、砂垫层和素砼垫层为保证沉井第一次制作时的重量,通过素砼垫层扩散后的荷载不大于下卧层地基的允许承载力,故铺设相应厚度的砂垫层,依照井内直径不同,设定砂垫层的长,宽。

砂采纳中、粗砂,并捣实,以保证其密实度。

为了扩大沉井刃脚下的支承面,故在砂垫层上铺设砼垫层。

2)、沉井井壁制作沉井采纳组合钢模板,采纳D48钢管作竖向围檀。

水平间距≯500mm;竖向间距≯400mm。

水平围檀彼此扣件扣牢,对拉螺栓D16拉在水平围檀上,间距随水平围檀而设。

依照沉井深度的不同分三节浇注,其中W3d、W4j每节为米;W15d、W14j每节为米。

浇筑砼采纳70型振动器,并配部份D50的振动棒,以解决钢筋间距过密而振捣困难问题,掀动间距不大于50cm。

砼要求均匀下料,不得在某一处井壁内集中下料,靠振动器赶淌,不许诺造成高差过大的现象,不许诺在模板外侧振捣。

振捣砼时,应操纵好振动器的插入深度,不能少振、漏振、也不能在同一深度过度振捣,以避免模板走动、移位。

(2)沉井挖土和下沉方式А:基坑开挖考虑到为减少沉井的下沉深度,基坑挖深2M。

采纳机械挖土、配全程人工进行边坡和基底修整。

沉井顶管吊运安装施工方案

沉井顶管吊运安装施工方案

本工程为某污水处理厂厂外配套管网一期工程,包括污水管道铺设、检查井安装、拍门安装等。

其中,采用沉井顶管施工方式铺设管道约11402.70米,污水管最大管径为DN1000 mm。

为确保施工顺利进行,特制定本施工方案。

二、施工准备1. 技术准备(1)熟悉图纸,了解顶进管道的实际长度、埋深、管道的设计要求和结构要求,掌握穿越段地质情况。

(2)与相关部门取得联系,办理有关手续,了解穿越段地下管线、障碍物实际情况,确保施工正常顺利进行。

(3)配备相关的设备、材料及各种辅助设施。

2. 物料准备(1)沉井:根据设计要求,制作符合规格的钢筋混凝土沉井。

(2)顶管设备:选用合适的顶管机,确保顶进施工顺利进行。

(3)吊装设备:选用合适的吊车,确保吊运安装施工安全、高效。

(4)其他材料:钢筋、水泥、砂石等。

三、施工工艺1. 沉井施工(1)根据设计要求,进行沉井基础施工,确保沉井基础稳定。

(2)制作钢筋混凝土沉井,并进行混凝土浇筑。

(3)沉井养护,确保混凝土强度达到设计要求。

2. 顶管施工(1)根据现场实际情况,确定顶管机位置,并进行设备安装。

(2)进行顶管作业,确保顶管施工质量。

(3)完成顶管施工后,进行管道连接和检查。

3. 吊运安装施工(1)根据设计要求,确定吊装设备位置。

(2)将预制检查井吊运至指定位置。

(3)进行检查井安装,确保安装质量。

(4)安装拍门,并进行调试。

四、施工注意事项1. 施工过程中,确保人员、设备安全,遵守施工现场安全规定。

2. 严格按照设计要求进行施工,确保施工质量。

3. 加强施工过程中的监测,发现问题及时处理。

4. 优化施工方案,提高施工效率。

五、施工进度安排1. 沉井施工:预计工期为30天。

2. 顶管施工:预计工期为60天。

3. 吊运安装施工:预计工期为30天。

4. 总工期:120天。

六、质量保证措施1. 严格按照设计要求和施工规范进行施工。

2. 加强施工过程中的质量控制,确保施工质量。

3. 定期进行质量检查,发现问题及时整改。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

化龙镇污水管网工程金利大道及规划路进厂污水管道工程沉井及顶管施工方案指导老师:姓名:班级:学号:日期:第一章工程概况、地质情况和工程特点一、工程概况二、工程特点难点及对应措施第二章沉井施工方案一、施工工艺流程二、施工技术准备及施工方法三、安全环保注意事项及措施第三章顶管施工方案一、顶进设备选型及安装二、井地面设备选型及布置三、顶管顶进四、出现流沙现象处理办法:五、顶管测量、纠偏技术六、检查井施工第一章工程概况、地质情况和工程特点一、工程概况1、工程概述及方案选择1.1>工程名称:化龙镇污水管网工程一一金利大道及规划路进厂污水管道工程建设地点:广州市番禺区化龙镇金利大道及规划路建设规模:管道全长4532mo工程范围:完成本项目木工程明挖施工、顶管施工、管道基础处理、污水管道安装敷设、新建工作井、接受井、检查井、沟槽回填、施工便道、路而恢复等施工图纸和工程量清单及招标过程中所发出的相关文件所包含的全部内容;工期要求:施工总工期180日历天;木工程是番禺区化龙镇污水管网工程的重要组成部分,化龙镇污水经过石化公路和石化大道等收集经1、2号泵站提升后自流至金利大道路口汇合,沿金利大道及规划路进入化龙镇污水处理厂。

工程起点为1、2号泵站至金利大道污水管线终点,终点为化龙污水处理厂配水井。

1.2、工程地质情况:根据钻探揭露,线路分布的地层主要有第四系土层依次为人工填土层(Q4m2)、海陆交互相沉积层(Q4mc)、冲积层(Q4Q2)、残积层(QeI)O下伏基岩为燕山期花岗岩(丫53)。

其野外特征按自上而下顺序描述如下:(1)>人匚填土层(Q4m2)(2)、海陆交互相沉积层(Q4rτκ)(3)、冲积层(Q4al)(4)、残积土层(Q4e2)(5)、燕山期花岗岩(丫53)1.3.地下水主要为第四系砂层孔隙潜水。

第四系孔隙潜水:主要埋藏于冲积砂层中,地下水位埋深一般0.6-2.0m,标高为0.32〜1.46m o由于本路段砂层连续分布,且厚度较大,透水性好,故水量丰富。

由地表降雨及上游地下水迳流补给。

木场区的地下水对碗结构无腐蚀性,对確中的钢筋具有中等腐蚀性。

2、圆形工作井接收井本顶管工程根据设计图纸,设16座工作井和17座接收井,大部分工作井净空尺寸为6.5m, 一个工作井向两个方向两次顶进;接收井净空为4.0 mo工作井和接收井采用机械挖土的沉井方法进行施工, 最后施工垫层、集水井、底板、后靠背。

施工工艺选择:经调查分析研究及结合木公司在设备和施工及相关的技术能力,该排水管铺设拟采用密封泥水平衡式顶管工艺进行非开挖施工。

二、工程特点难点及对应措施2.1.本工程主要有以下特点:2.2.2、地质条件差:管道穿越的地层主要为淤泥夹砂层,地下水位高,这种地层在受到扰动时容易发生流沙现象;2.1.2、顶管施工精度要求高,管道要从桥梁、其它市政管线、路而、河道等地而结构物下而穿过,地而构造物不能受顶管影响;2.1.3、工程位于现有石化公路道路两侧,道路两侧为住宅区、厂区、商铺、鱼塘、河涌等,石化公路为石楼镇至化龙镇的交通主干道,施工中必须保证道路畅通及顶管工程的安全和质量;在管道施工范围的路而下有给水管、通信电缆、高压电缆等管线,分布情况待探明;2.1.4、工期要求紧,必须尽早计划、尽早开工。

2.2、根据本工程的特点,我司拟采取以下对策:221、科学合理的配备顶管设备。

在现场踏勘及详细阅读分析地质资料的基础上,我司拟采用刀盘可伸缩式泥水平衡顶管掘进机进行本工程的施工。

222、采用先进的管理手段,加强工程计划管理,合理安排施工顺序,将施工对交通影响减至最低。

223、重点工序(如工作井及接收井施工、管道顶进等)均需编制专项施工方案,并严格执行施工方案的审批制度。

施工时,严格按审批的施工方案执行。

2.2.4、做好交通疏导方案,并积极与有关单位(如交通管理部门、电力部门、当地行政部门等)联系,争取取得各方的支持,确保工程顺利进行。

225、积极与各有关部门联系,取得场地地下管线的第一手资料,在施工前仔细进行地下管线的查探工作,并在管线位置上设置明显的标志,在施工中采取各种措施保护好各种地下管线。

226、切实做好现场文明施工工作。

成立现场文明施工小组,施工前做好各种宣传和教育工作,制定文明施工和环境保护责任制度,施工中加强公司对项目部文明施工的监控力度,切实将施工对周边环境的影响降到最低。

主要顶管工程量见下表。

序号施工地点井段管径长度覆土厚度管道所在层地质情况1金利大道W4-17 #〜45#DI5002221m5.0m~6.5m淤泥夹砂层2金利大道W4-45 # ~配水井DI650861m6.0m~8.4m淤泥夹砂层第二章沉井施工:沉井施工顺序:基坑测量放样一基坑开挖一刃脚垫层施工一立井筒施工工艺流程内模和支架f钢筋绑扎f立外模和支架f浇捣井筒混凝土f养护及拆模f封砌预留孔f井点安装及降水f凿除垫层、挖土下沉一井底注浆f浇筑水下检f绑扎底板钢筋、浇捣底板混凝土一绑扎后背钢筋、浇捣后背混凝土。

二、施工技术准备及施工方法1、整平场地整平场地至要求标高,按施工要求拆迁沉井周围上的破坏棱体范围内的地上障碍物,清除地面下3m以内的地下埋设物,如上下水管道、电缆线路及基础、设备基础、人防设施等;2、基坑测量放样按设计总图和沉井平而布置要求设置测量控制网和水准基点,进行定位放线,定出沉井中心轴线和基坑轮廓线,作为沉井制作和下沉定位的依据。

施工放样结束后,须经监理工程师复核准确无误后方可开工。

3、基坑开挖沉井制作前,应先在设计位置挖好基坑,铺设砂垫层。

基坑底部应沿四周设置2%坡度的排水沟通,基坑底面的浮泥应清除干净并保持平整和干燥,在底部四周设置排水沟与集水井相通,集水井内汇集貳雨水及地下水及时用水泵抽除,防止积水而影响刃脚垫层的施工。

4、刃脚垫层施工砂垫层采用加水分层夯实的办法施工,夯实工具为平板式振捣Ho混凝土垫层表面应用水平仪进行校平,使之表而保持在同一水平而上。

5.立井筒内模和支架井筒模板采用组合钢模与局部木模互相搭配,以保证内模的密封性。

刃脚踏脚部分的内模采用砖砌结构,宽度与刃脚同宽。

井身内模支架采用048*3.5钢管支撑。

钢管支架必须架设稳固,如有必要,可采用对撐支架,增加内模的稳定性。

6、钢筋绑扎现场钢筋绑扎时,其交叉点应用21#铁丝绑扎结实,必要时用电焊焊牢。

为了保证保护层的厚度,应在钢筋与模板之间设置同强度标号的水泥砂浆垫块,垫块应与钢筋扎紧并互相错开。

7、立外模和支架钢筋绑扎验收后,应进行架立外模和支架。

井壁内外模用对拉螺杆固定,对拉螺杆采用4>16的圆钢,中间设置止水片,两端设置铁片控制井壁厚度尺寸,圆钢两端头上较成螺纹,用定制钢螺帽固定,拆模时拆去钢螺帽,割去外露部分,再用同标号防水砂浆二度抹平,确保不渗水。

外模支架必须稳、牢、强,保证在浇捣混凝土时,模板不变形,不跑模。

8、浇捣井筒混凝土为缩短施工周期和保证工程质量,采用泵送商品混凝土。

泵送混凝土可将输送管的软管直接放入浇捣段,距离浇捣面1米左右,保证混凝土不离析。

混凝土振捣采用插入式振捣器振捣,振捣棒插入时应离开钢筋,但应防止混凝土振捣不匀和振捣过密而产生混凝土离析现象的发井身浇捣混凝土分三段施工:工作井、接收井分三次浇捣完成,一次下沉。

采用分段浇捣混凝土时,严格按规范要求做好施工缝。

施工缝做成凸缝,并在后浇时将连接处的混凝土凿毛,并用水清洗干净。

9、井点安装及降水用井点抽除地下水,降低地下水位,井点在基坑外周布置,并提前预抽后,方可开始挖土。

20、凿除垫层、挖土下沉挖土工具采用蟹斗挖机挖土吊出井外。

沉井挖土顺序应中间稍低于四周,沉井内的挖土高差控制在1米以内,禁止深锅底挖土,防止沉井突沉造成沉井倾斜的危险。

另外,井壁外的灌砂必须均匀充实,使沉井下沉时四周摩阻力相近,均匀下沉。

沉井下沉时,应防止倾斜,发现问题及时纠偏,若沉井下沉有困难时应另外想办法,不准大量挖深,造成突沉。

11>沉降观察沉井下沉釆用不排水法施工,对称取土,均匀下沉,在下沉过程中及时测量观察,若发现偏移,应立即采取措施,进行纠正,井内取土不得堆放在基坑周围,下沉应缓慢均匀。

当沉井下沉至设计标高以上IoOo时,应适当减慢下沉速度,每天不大于0.3米,锅底开挖深度应减少,刃脚下掏土应慎重,避免发生流砂现象,防止突沉和超沉事故发生。

沉井下沉前井壁上所有预留孔用钢板封堵,并用角钢加井字撐,同时对洞口用粘土和砖密实填筑。

22、基底注浆基底采用双液注浆,防止渗水。

注浆用注浆罐来进行。

注浆时,在正式施工试配注浆的配比,以检验配比的适用性。

注浆采用32.5R 号新鲜普通硅酸盐水泥掺和2%水玻璃,水灰比不小于0.5。

浆液注入率为20%,注浆压力为0.3-1.0MPa,注浆孔间距为0.8n‰13.浇筑水下栓封底当沉井在8小时内的累计下沉量不大于IOmm时,方可浇捣水下磴封底。

碗标号为C20。

24、绑扎底板钢筋、浇捣底板混凝土在封底栓完成后,就可在其上绑扎底板钢筋。

钢筋在绑扎时,应保证刃脚钢筋与底板钢筋的连接、上下两层钢筋的间距,并将刃脚混凝土的表而凿毛露出石子,便于刃脚混凝土与底板混凝土的结合。

底板混凝土浇捣完成后应及时养护,确保其表而不露白,并应防止阳光及温差的剧烈变化,以免底板出现收缩裂缝,影响沉井的施工质量和使用功能。

在浇筑確之前,先沿顶进的方向平行预埋导轨(60钢轨制作),作为顶管导向用。

15、绑扎钢筋、浇捣后背混凝土然后施工后背墙,后背墙尺寸3.5×3.0m×0.5m,配筋形式为双层钢筋,横向为Φ 18@150mm , Φ 16@150Omrn ,纵向配筋为巾14(δ)150mrτ∣o三、安全环保注意事项及措施1、在原有建筑物附近下沉沉井、沉箱时,应经常对原有建筑物进行沉降观测,必要时应采取相应的安全措施。

2、在沉井、沉箱周围布置起重机、管路和其他重型设备时,应考虑地而的可能沉陷,并采取相应的技术措施。

3、沉箱开始下沉至填筑作业室完毕,应用两根或两根以上输气管不断地向沉箱作业室供给压缩空气,供气管路应装有逆止阀,以保证安全和正常施工。

4、沉箱下沉时,作业室内应设置枕木垛或采取其他安全措施。

在下沉过程中,作业室内土而距顶板的高度不得小于1.8米。

5、挖土应分层进行,防止锅底挖得太深,或刃脚挖土太快以防突沉伤人。

再挖土时,刃脚处,隔墙下不准有人操作或穿行,以免刃脚处切土过快伤人。

6、井下操作人员应戴安全帽、穿胶鞋、防水衣裤;潜水泵应配装漏电保护器。

第三章顶管施工一、顶进设备选型及安装主顶千斤顶:根据顶力估算,顶管主站拟配备4台200OKN 油压千斤顶,按左右对称布置。

主油缸的油压由电动油泵供给,千斤顶行程150Omma其它设备:包括导轨、千斤顶台架、顶铁、分压环、后承压壁、操作平台、爬梯等。

相关文档
最新文档
