模电功率放大器
南邮模电 第四章 差动放大电路和功率放大电路
RC
＋
V1 ＋ Uid1 － －
Uid2
V2
Uid=Uid1-Uid2
－
＋
11
图4―13基本差动放大器的差模等效通路
U od 1. 差模电压放大倍数 Aud U id 在双端输出时 U od U od 1 U od 2 2U od 1 2U od 2
U id U id1 U id 2 2U id1 2U id 2
＋
~ U i1 U i 2 2 ~ U i1 U i 2 2
~
RE －UEE
U i1 U i 2 2 2
~ U i1 U i 2
32
双端输出时： Uo AudUid Aud (Ui1 Ui 2 )
1 单端输出时： U o1 AudU id Auc (单)U ic 2 1 U o 2 Aud U id Auc (单)U ic 2
6
图4―12 基本差动放大器
RC UC1 U i1 ＋ V1
RL Uo － V2
RC UC2
U CC
U CE1Q U CE 2Q U CC 0.7 I C1Q RC
U C1Q U C 2Q U CC I C1Q RC
静态时，差动放 大器两输出端之 间的直流电压为 零。
7
34
六、放大电路的四种接法
差动放大电路有两个输入端和两个输出端， 所以信号的输入端和输出端有四种不同的连 接方式，即（1）单端输入，单端输出；（2） 双端输入，双端输出；（3）单端输入，双端 输出；（4）双端输入，单端输出。图4.2.6 给出了电路图。
35
（a）双端输入、双端输出 （b）双端输入、单端输出
模电基础知识总结
模电基础知识总结模拟电子技术（模电）是电子工程的重要基础学科，它研究的是电子元件与电路的工作原理和运行规律。
掌握模电的基础知识对于电子工程师来说至关重要。
本文将对模电的基础知识进行总结，希望能给读者提供一些帮助。
一、电路基础知识在学习模电之前，我们首先需要掌握一些电路的基础知识。
电路是电子工程中最基本的组成单元，它由电源、电阻、电容、电感等元件组成。
在电路中，电流和电压是重要的物理量。
电流表示电子在电路中的流动情况，而电压表示电子在电路中的能量转换。
二、放大器放大器是模电中一类重要的电子元件。
放大器的作用是将输入信号放大，以便输出信号具有较高的幅度。
常见的放大器有三种基本类型：电压放大器、电流放大器和功率放大器。
放大器有许多重要的性能指标，如增益、输入电阻、输出电阻等。
学习模电的过程中，我们需要熟悉这些性能指标的定义和计算方法。
三、滤波器滤波器是模电中用于剔除或改变信号中某些频率分量的电路。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
在实际应用中，我们经常需要使用滤波器来对信号进行处理。
了解滤波器的原理和性能对于电路设计至关重要。
四、振荡器振荡器是一种能够产生连续波形信号的电路。
在模电中有两种常见的振荡器：正弦波振荡器和方波振荡器。
振荡器的核心是一个反馈回路，该回路会使得输入信号被放大，并且以振荡的形式反馈给输入端。
振荡器在通信系统、计算机等领域有广泛的应用，掌握振荡器的原理和设计方法是模电学习的重要内容。
五、运算放大器运算放大器（Operational Amplifier）是模电中一种重要的集成电路。
它具有高增益、高输入阻抗和低输出阻抗的特点，在模拟电路中有广泛的应用。
运算放大器可以用于各种电路设计，如放大器、积分器、微分器和比较器等。
学习运算放大器的工作原理和应用是模电学习的核心内容。
六、模电实验模电实验是巩固和应用所学知识的重要环节。
通过实验，我们可以观察电路的实际运行情况，提高动手实践的能力。

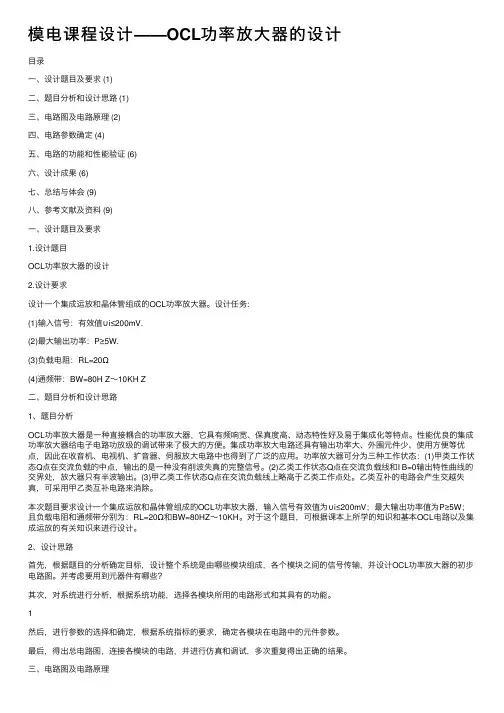

模电课程设计——OCL功率放大器的设计
模电课程设计——OCL功率放⼤器的设计⽬录⼀、设计题⽬及要求 (1)⼆、题⽬分析和设计思路 (1)三、电路图及电路原理 (2)四、电路参数确定 (4)五、电路的功能和性能验证 (6)六、设计成果 (6)七、总结与体会 (9)⼋、参考⽂献及资料 (9)⼀、设计题⽬及要求1.设计题⽬OCL功率放⼤器的设计2.设计要求设计⼀个集成运放和晶体管组成的OCL功率放⼤器。
设计任务:(1)输⼊信号：有效值∪i≤200mV.(2)最⼤输出功率：P≥5W.(3)负载电阻：RL=20Ω(4)通频带：BW=80H Z～10KH Z⼆、题⽬分析和设计思路1、题⽬分析OCL功率放⼤器是⼀种直接耦合的功率放⼤器，它具有频响宽、保真度⾼、动态特性好及易于集成化等特点。
性能优良的集成功率放⼤器给电⼦电路功放级的调试带来了极⼤的⽅便。
集成功率放⼤电路还具有输出功率⼤、外围元件少、使⽤⽅便等优点，因此在收⾳机、电视机、扩⾳器、伺服放⼤电路中也得到了⼴泛的应⽤。
功率放⼤器可分为三种⼯作状态：(1)甲类⼯作状态Q点在交流负载的中点，输出的是⼀种没有削波失真的完整信号。
(2)⼄类⼯作状态Q点在交流负载线和I B=0输出特性曲线的交界处，放⼤器只有半波输出。
(3)甲⼄类⼯作状态Q点在交流负载线上略⾼于⼄类⼯作点处。
⼄类互补的电路会产⽣交越失真，可采⽤甲⼄类互补电路来消除。
本次题⽬要求设计⼀个集成运放和晶体管组成的OCL功率放⼤器，输⼊信号有效值为∪i≤200mV；最⼤输出功率值为P≥5W；且负载电阻和通频带分别为：RL=20Ω和BW=80HZ～10KH。
对于这个题⽬，可根据课本上所学的知识和基本OCL电路以及集成运放的有关知识来进⾏设计。
2、设计思路⾸先，根据题⽬的分析确定⽬标，设计整个系统是由哪些模块组成，各个模块之间的信号传输，并设计OCL功率放⼤器的初步电路图。
并考虑要⽤到元器件有哪些？其次，对系统进⾏分析，根据系统功能，选择各模块所⽤的电路形式和其具有的功能。
模电互补对称功率放大电路
互补对称功率放大电路利用NPN 和PNP晶体管的互补特性，通过 输入信号控制晶体管的开关状态 ，实现信号的放大。
电路组成与特点
电路组成
互补对称功率放大电路主要由输入级、输出级和偏置电路组成。输入级负责信 号的放大，输出级负责输出放大的信号，偏置电路为晶体管提供合适的偏置电 压。
特点
互补对称功率放大电路具有高效率、高带宽、低失真等特点，广泛应用于音频 放大、通信系统等领域。
高效率功率放大电路在通信、雷达、音频等领域有广泛应用，能够显著降低能耗， 提高设备性能。
宽频带功率放大电路
随着通信技术的发展，宽频带功率放大电路成为了一个重要的研究方向。
宽频带功率放大电路要求在较宽的频率范围内具有稳定的增益和良好的线 性度，以满足现代通信系统对信号处理的要求。
实现宽频带功率放大电路的关键在于优化电路拓扑结构、选用适当的匹配 网络和采用新型的晶体管技术。
分类与应用场景
分类
互补对称功率放大电路根据工作方式 的不同可以分为甲类、乙类和甲乙类 等类型。
应用场景
互补对称功率放大电路广泛应用于音 频设备、通信系统、雷达系统等领域 ，用于实现信号的高效放大和传输。
02
CHAPTER
电路分析
静态工作点分析
静态工作点设置
确定合适的静态工作点，以满足输出信号不失真和放大倍数 要求。
集成化与小型化功率放大电路
随着集成电路技术的发展，集成 化与小型化功率放大电路成为了
可能。
通过将多个晶体管和其他元件集 成在一个芯片上，可以减小电路 体积、提高可靠性、降低成本。
集成化与小型化功率放大电路在 便携式设备、卫星通信等领域有
广泛应用前景。
THANKS
模电实验报告-实验三 功率放大电路
模电实验报告
实验名称：
实验时间：第（）周，星期（），时段（）实验地点：教（）楼（）室
指导教师：
学号：
班级：
姓名：
集成功率放大电路
一. 实验目的
1．掌握功率放大电路的调试及输出功率、效率的测量方法；
2．了解集成功率放大器外围电路元件参数的选择和集成功率放大器的使用方法。
二. 实验仪器设备
1.实验箱
2.示波器
3.万用表
4.电流表
三、实验内容及要求：
集成功率放大器实验电路
1、连接电路：
接入正负电源（+V CC 、-V EE ）； 接入负载电阻R L ； 串入电流表；
2、打开电源开关，记录电流表的读数，即为静态电流I E ;
3、将电流表换至较高档位，接入输入信号V i ，按后面要求进行测量。
负载电阻R L ＝8.2Ω时，按表分别用示波器测量输出电压峰值为2V 和4V 时的电流I E ，计算输出功率P O 、电源供给功率P E 和效率
η ;
V
CC
⨯=I P E
E
P
P E
O
=η
逐渐增大输入电压，用示波器监视输出波形，记录最大不失真时的输出电压的峰值
V
o max
(有效值)和电流I E ，并计算此时的输出功率P O ，电源供给功率P E 和效率
η，填表。
模电第08章功率放大器(康华光)
Po (5) 效率 : = PV
（1-22）
2
5.缺点:不易调整Q点(VBE)
6. 电路的改进
O
iC
O
VCE
t
——晶体管导通的时 间大于半个周期,导通 角>180º 静态IC 0,管 , 耗较小效率较高,不失 真,一般功放常采用。
4.丙类工作状态——导通角小于180°
（1-4）
§8.2 甲类功率放大器实例
一. 共射极放大器
Rb R b1
ui vi
– vo +
+V +VCC CC
交流通路
+ vi –
若忽略VCES
: Pom 1 VCQ I CQ 1 VCC VCC 2 2 2 2 RL
=PVC静
上一页
(2)动态时电源提供的平均功率PVC
1 PVC 2
2
0
1 VCC iC d ( t ) 2
2
0
VCC ( I CQ I Cm sin t )d t =ICQ· CC V
2 (VCC VCES ) VCC PVC VCC 2 RL 2 RL
VCC VCES 当Q在中点时: I CQ 2 RL (3)电路的效率 定义: = Po/PVC 电路的最高效率: m=Pom/PVC 0.25
(4)甲类功率放大器的优缺点 优点:信号不失真。 缺点:静态功率大,输出功率小,效率低。
考研复试模电知识点总结
考研复试模电知识点总结一、基本概念模拟电子技术是以连续变化的电压、电流和功率为研究对象的一门科学技术，主要包括模拟信号和模拟电路两大部分。
模拟信号是一种连续变化的信号，与数字信号相对应。
模拟电路是运用模拟电子技术处理模拟信号的电路。
二、基本元件1、二极管：具有单向导电特性，可用于整流、饱和开关等应用。
2、晶体管：具有放大、开关等功能，是现代电子器件的基础。
3、场效应管：具有高输入电阻、低输入电容等特点，广泛应用于放大电路和中频放大电路。
4、集成电路：包括模拟集成电路和数字集成电路，是模电技术的发展方向。
三、基本信号处理电路1、放大电路：包括共射放大电路、共集放大电路、共基放大电路等，是信号处理电路中最基本的一类电路。
2、滤波电路：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等，用于提取特定频率范围的信号。
3、比较器：比较器是一种电路，用于比较两个信号的大小，输出高电平或低电平，常用于模拟信号的数字化处理。
四、放大器1、放大器的分类：按输入输出信号的形式分类，可分为电压放大器、电流放大器、功率放大器等。
2、放大器的频率特性：放大器的截止频率、通频带等特性对放大器的使用具有重要意义。
3、放大器的频率补偿：放大器在整个频率范围内的增益都能保持不变，称为频率补偿。
4、负反馈：将放大器的一部分输出回路到输入端，可改善放大器的线性度、稳定性和频率响应。
五、振荡器1、振荡器的基本原理：振荡器是一种能够自激地产生周期性输出信号的电路。
2、RC振荡器：由一个反馈网络和一个放大器构成。
当放大器放大之后的输出信号再经过反馈网络后又回到放大器的输入端，这样便形成了一个正反馈回路，从而可以产生振荡。
3、LC振荡器：由一个感性元件和一个电容元件构成的振荡器。
六、调制解调1、调制：将低频信号嵌入到高频信号中传输，可分为调幅调制、调频调制、调相调制等。
2、解调：将调制的信号分离出来，还原成原来的低频信号。
3、调制解调电路：包括调幅调制解调、调频调制解调、调相调制解调电路等。
模电OCL功放课程设计
模拟电子技术课程设计课题：O C L音频功率放大器设计电子科学系班级：姓名：学号：组员：指导教师：20x x.06.25摘要OCL功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。
性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。
集成功率放大电路具有输出功率大、外围元件少、使用方便等优点，因此在收音机、电视机、扩音器、伺服放大电路中得到了广泛的应用。
关键词：功率放大电路 OCL电路直接耦合1. 课题：设计一台OCL音频功率放大器2. 技术指标：1、最大不失真输出功率： POM>= 10W2、负载阻抗（扬声器）：RL= 8Ω3、频率响应：fL =100Hz ，fH= 15KHz4、输入电压：<= 100 mV5、失真度：γ<= 5%3. 设计要求：1、分析电路组成及工作原理；2、单元电路设计计算；3、采用OCL音频功率放大电路；4、画出完整电路图；5、调试方法；6、小结与讨论。
4 电路工作原理4.1 电路工作原理1．用差分放大输入级抑制零漂，如前所述，为了使RL在静态时没有直流电流通过，即A点的静态直流电位为零，所以采用正，负对称的两个小电源（+VCC，-VCC）。
但是温度的变化又会引起零漂，所以应采用差分放大器作为输入级，用它来抑制A点电位因受温度等因素影响而产生的零漂。
2．其他元器件的作用。
V3管为激励级，它把V1管输出信号再进行一次放大后去推动功率输出级的功放管工作，故该级又称为推动级。
C5是高频负反馈电容，防止V3高频自激。
3．R7，V8，V9为功放管提供静态偏置，防止交越失真，把V4，V5基极直流电信分开，并利用V8，V9补偿功放管的温度特性，以稳定功放管的基极偏流。
4．R5，C3，R6组成电压串联负反馈电路。
C3对低频信号短路，分压比R6/（R5+R6）为反馈系数，R6越大，反馈量越大，反馈越强。
分压比适当则既可减小信号非线性失真，又不致造成放大器增益下降太多。
模电课程设计：低频功率放大器实验报告
课程设计课程设计名称：模拟电路课程设计专业班级：学生姓名：学号：指导教师：课程设计时间： 2015年6月电子信息科学与技术专业课程设计任务书说明：本表由指导教师填写，由教研室主任审核后下达给选题学生，装订在设计（论文）首页1、设计任务及要求这次的模拟电路课程设计题目为音频功率放大器，简称音频功放，作为模拟电子课程设计课题设计，本课题提出的音频功率放大器性能指标比较低，主要采用理论课程里介绍的运算放大集成电路和功率放大集成电路来构成音频功率放大器。
音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放，比如手机、MP4播放器、笔记本电脑、电视机、音响设备等给我们的生活和学习工作带来了不可替代的方便享受。
2、设计方案整体电路的设计与工作原理是通过前置放大器的处理，使输入的音频信号与放大器的输入灵敏度相匹配，从而使放大器适应不同的输入信号，再通过音量控制，输入功率放大电路进行处理。
同时设计电源电路，为前置电路和功率放大电路提供电源，最后得到较为理想的信号。
音频功率放大器实际上就是对比较小的音频信号进行放大，使其功率增加，然后输出。
其原理如图1所示，前置放大主要完成对小信号的放大，使用一个同向放大电路对输入的音频小信号的电压进行放大，得到后一级所需要的输入。
后一级的主要对音频进行功率放大，使其能够驱动电阻而得到需要的音频。
设计时首先根据技术指标要求，对整机电路做出适当安排，确定各级的增益分配，然后对各级电路进行具体的设计。
3、模块设计与参数计算低频功率放大器原理图（1）前置放大器：音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
声音源的种类有多种，如话筒、录音机、线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。
模电课程设计-音频功率放大器
摘要这次的模拟电路课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放，比如手机、MP4播放器、笔记本电脑、电视机、音响设备等给我们的生活和学习工作带来了不可替代的方便享受。
我主要采用了两种方法对其进行了分析和设计，一种利用了A386集成芯片对其进行放大输出，另一种是利用二极管进行偏置的互补对称电路，即分立元件进行设计放大。
期间遇到了不少问题，不过好在在老师的指导，同学的帮助下终于成功调试成功，听到了悦耳的嗡嗡声，设计题目也算比较圆满的完成了。
在设计的过程中，首先对自己的设计思路有个整体的认识，即对音频功率放大器的原理了解，在查阅了很多资料，以及对实验器材有了初步了解以后，利用课本及一些资料上所描述的同相放大电路和甲乙类互补对称功率放大电路的基本知识，通过对两种方法的对比评析确定了下面的课程设计。
总体设计步骤↓↓↓↓1 设计概述1、1音频功率放大器的设计作为模拟电子课程设计课题设计，本课题提出的音频功率放大器性能指标比较低，主要采用理论课程里介绍的运算放大集成电路和功率放大集成电路来构成音频功率放大器。
1、1、1 设计任务和要求采用运算放大集成电路和功率放大集成电路设计音频功率放大器，其要求如下：①输入信号为vi=10mV, 频率f＝1KHz;②额定输出功率Po≥2W；③ 负载阻抗RL =8Ω。
1、1、2 功率放大器的基本原理音频功率放大器实际上就是对比较小的音频信号进行放大，使其功率增加，然后输出。
其原理如图(一)所示，前置放大主要完成对小信号的放大，使用一个同向放大电路对输入的音频小信号的电压进行放大，得到后一级所需要的输入。
后一级的主要对音频进行功率放大，使其能够驱动电阻而得到需要的音频。
设计时首先根据技术指标要求，对整机电路做出适当安排，确定各级的增益分配，然后对各级电路进行具体的设计。
max Po =8W,输出电压U = L R Po max =8V ，要使输入为10mv 的信号放大到输出的8V ，所需的总放大倍数为800。
模电课程设计(高保真音频功率放大器)
1 初始条件和设计要求1.1 初始条件具备模拟电子电路的理论知识；具备模拟电路基本电路的设计能力；具备模拟电路的基本调试手段；自选相关电子器件；可以使用实验室仪器调试。
1.2 设计要求1、不失真输出功率≥2.4 W，频率响应：20HZ～20KHZ2、输入阻抗≥ 50KΩ，输入电压≤ 5mv3、具备高音和低音的音调控制功能4、效率>60%5、安装调试并完成符合学校要求的设计说明书3.1 电路组成我们设计的电路有两部分组成：（1）直流稳压电源首先我们考虑到直流稳压电源是每个电子设备的基础器件，应该与主电路分开设计，单独放置一个模块。
其次我们设计的是高保真音频功率放大器，因此对直流电源有着很高的要求，要尽可能的滤掉交流分量，达到稳压效果，使输出信号失真度达到最小。
（2）双声道高低音音频功率放大器实验要求是要有高低音可调电路，但是我们考虑到信号是由左右声道组成，所以为了达到最好的输出效果，我们设计了高低音调节外兼有左右声道的立体声高保真音频功率放大器。
此音频功率放大器所用的核心芯片是国际通用高保真音频功率放大集成电路TDA2030A。
4.1 直流稳压电源4.1.1 直流稳压电源原理图图4-1-14.1.2 直流稳压电源所选元件双24V变压器，二极管1N4007，1000uf电解电容，0.33uf独石电容，三端稳压管LM7815,LM7915，0.1uf瓷片电容，220uf电解电容4.1.3 直流稳压电源原理直流稳压电源分为四部分:变压，整流，滤波，稳压。
变压：此处我们选择双24V的交流变压器，输出相位相反的24V交流电。
整流：我们选择了耐压较好的整流二极管1N4007。
滤波：我们放置了多组电容，达到最好的滤波效果。
首先电流经过二极管整流后，先经过两个1000uf的大电容，滤掉直流中的交流分量，此处电容越大越好。
经过初步电容滤波的输出电压V0=（1.1-1.2）V2。
然后在经过两个0.33uf的电容，用以抵消输出端较长接线的电感效应，以防止自激震荡，还可抑制电源的高频脉冲干扰，一般取0.1-1uf。
模拟电子线路(模电)基本放大器静态动态分析
例
输入正弦信号时，画各极电压与电流的波形。
iC C1 iB + vCE RC + V - CC RL C2
vi
iB
Q 0 0
+
-
RB + VBB -
+
vBE -
iB
IBQ
iC
ICQ t
iC
Q t 0 0
ib
-1/RL
vBE vBE
VCEQ
vCE vCE
t
t
Q点波动对输出波形的影响：
iC iC
rb ' e
dub ' e 26mV 26mV (1 ) dib IB IE 26mV rbb ' (1 ) IE
rbe rbb ' rb ' e
2. 输出端等效 互相平行、间隔均匀，且与uＣＥ轴线平行。当 uＣＥ为常数时，从输出端c、e极看，三极管就成
直流通路画法：C断开
IBQ、ICQ和UCEQ这些 量代表的工作状态称 为静态工作点，用Q表 示。
U CEQ VCC I CQ RC
二、图解法
VCC U BE IB uBE f (iB , uCE ) Rb IC β IB iC f (iB , uCE ) U V I R CC C c CE 直流负载线
电压放大倍数 Au U o
电流放大倍数 Ai I o 功率放大倍数
Ap Po
源电压放大倍数 Aus U o
源电流放大倍数 Ais I o
Ui
Us
Ii
Pi
Is
(2) 输入电阻 Ri
模电放大器知识点总结
模电放大器知识点总结一、模拟电子放大器的基本原理模拟电子放大器的基本原理是根据输入信号的变化而控制输出信号的幅度。
在模拟电子放大器中，输入信号一般由电压或电流表示，输出信号也是同样的类型。
模拟电子放大器的工作原理主要涉及两个重要的组成部分：放大器电路和驱动电路。
1. 放大器电路放大器电路是模拟电子放大器的主要组成部分，通常由晶体管、场效应管或集成电路等器件组成。
这些器件通过将小信号输入转换为大信号输出来实现放大器的功能。
在放大器电路中，信号通常经过多级放大，以达到所需的放大倍数。
同时，放大器电路还需要具有低失真、高带宽、低噪声和稳定的工作状态等特点。
2. 驱动电路驱动电路是模拟电子放大器的另一个重要组成部分，它通常用于提供输入信号和控制放大器工作状态。
在驱动电路中，会使用一些传感器检测输入信号，并通过一些特定的算法来计算输出信号。
驱动电路还负责为放大器提供必要的电源和保护电路。
驱动电路还需要具有低功耗、高精度和高速度等特点。
二、模拟电子放大器的分类根据放大器电路的结构和工作原理，模拟电子放大器可以分为很多种类，其中包括：A 类放大器、B 类放大器、AB 类放大器、C 类放大器、D 类放大器和E 类放大器等。
下面分别介绍这些放大器的特点和应用。
1. A 类放大器A 类放大器通常具有高增益和低失真的特点，适用于音频放大器、通用放大器和低功率应用等。
2. B 类放大器B 类放大器通常具有较高的效率和低功耗的特点，适用于音频放大器、功率放大器和低频应用等。
3. AB 类放大器AB 类放大器综合了 A 类放大器和 B 类放大器的优点，通常具有高增益和高效率的特点，适用于音频放大器、功率放大器和通用放大器等。
4. C 类放大器C 类放大器通常具有高效率和高功率的特点，适用于功率放大器、射频放大器和频率多重器等。
5. D 类放大器D 类放大器通常具有较高的效率和低功耗的特点，适用于音频放大器、功率放大器和数字信号处理器等。
模电8.3 单管变压器耦合功率放大电路
1. 介绍在模拟电子电路中，单管变压器耦合功率放大电路是一种常用的放大电路。
该电路利用变压器实现耦合，通过单管放大器进行功率放大，是一种简单且高效的设计。
本文将深入探讨单管变压器耦合功率放大电路的工作原理、特点和应用。
2. 工作原理单管变压器耦合功率放大电路的工作原理是利用变压器的能量转换特性，将输入信号变压后送入单管放大器进行功率放大。
变压器的一侧作为输入端，另一侧作为输出端，输入信号经过变压器的变压作用，通过单管放大器进行放大，最终输出功率放大后的信号。
3. 特点单管变压器耦合功率放大电路具有以下特点：- 简单高效：整个电路结构简单，能够实现高效的功率放大。
- 可靠稳定：利用变压器进行耦合，可以有效隔离输入输出，提高电路稳定性。
- 输出功率大：通过功率放大器的放大，可以实现较大的输出功率。
- 可靠性高：由于整个电路结构简单，故整体可靠性较高。
4. 应用单管变压器耦合功率放大电路广泛应用于各种功率放大领域，例如音频放大、功率放大等。
特别在音响、功放等领域得到了广泛应用。
5. 个人观点在我看来，单管变压器耦合功率放大电路是一种简单而有效的电路设计。
其通过变压器的能量转换特性，实现了信号的变压和功率放大，具有高效、稳定和可靠的特点。
在实际应用中，可以根据具体需求进行调整，灵活应用于不同的场景中。
总结单管变压器耦合功率放大电路是一种简单而高效的放大电路设计，通过变压器的能量转换特性和单管放大器的功率放大作用，实现了输入信号的变压和功率放大。
其在音频放大、功率放大等领域得到了广泛应用，具有简单、高效、稳定和可靠的特点。
希望通过本文的介绍，读者能对单管变压器耦合功率放大电路有更深入的理解。
在写作过程中，我着重阐述了单管变压器耦合功率放大电路的工作原理、特点和应用，并结合个人观点进行了分析。
希望本文能帮助你更好地理解这一主题。
单管变压器耦合功率放大电路是一种基础而重要的电路设计，其在电子领域中有着广泛的应用。
模电知识点总结
模电知识点总结模拟电子技术（模电）是电子工程中的重要学科之一，它涉及到电子系统的设计、分析和应用等方面。
在学习模电的过程中，有一些重要的知识点需要掌握，并加以总结和理解。
本文将对几个常见的模电知识点进行梳理和总结，以便于读者更好地学习和应用模电相关知识。
一、放大器放大器是模电中非常重要的一部分，它用于增强电信号的幅度。
常见的放大器有晶体管放大器和运算放大器等。
晶体管放大器是利用晶体管的特性来放大信号，可以将微弱的电信号放大为更大的电信号。
而运算放大器是一种专门用于具有高电压增益和大动态范围的信号放大器。
掌握放大器的工作原理和应用场景，对于模电的学习和实际应用是非常重要的。
二、滤波器滤波器是一种将不同频率的信号进行分离或滤除的电路。
在模电中，滤波器的应用非常广泛，常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
低通滤波器可以通过将高频信号滤除，保留低频信号，常用于去除噪声和保护电路。
而高通滤波器则可以滤除低频信号，保留高频信号。
通过掌握滤波器的基本原理和特性，可以更好地分析和设计电子系统中的滤波器电路。
三、振荡器振荡器是一种能够产生连续或间歇的周期性波形的电路。
在模电中，振荡器被广泛应用于时钟信号的产生、载波信号的生成等方面。
常见的振荡器有正弦波振荡器、方波振荡器和脉冲振荡器等。
正弦波振荡器可以产生正弦波信号，其基本元件为电感和电容等。
方波振荡器则可以产生方波信号，广泛应用于数字电路中。
了解振荡器的工作原理和设计方法，有助于读者理解和应用振荡器电路。
四、功率放大器功率放大器是一种能够放大电信号功率的电路。
在实际应用中，功率放大器被广泛应用于音频放大、射频放大等方面。
常见的功率放大器有A类放大器、B类放大器和C类放大器等。
A类放大器是一种效率较低但线性度较好的放大器。
而B类放大器具有较高的效率，但会产生失真。
C类放大器则具有更高的效率，但也会引入更多的失真。
掌握功率放大器的特性和设计方法，对于音频和射频电路的设计非常重要。
模电常见知识点总结
模电常见知识点总结一、基本概念1. 电压、电流、功率：电压是电势差，单位是伏特；电流是电荷在单位时间内通过导体的数量，单位是安培；功率是单位时间内能量的转化率，单位是瓦特。
2. 电路元件：电路元件主要包括电阻、电容和电感。
电阻是电流对电压的阻碍作用，单位是欧姆；电容是储存电荷的能力，单位是法拉；电感是存储磁场能量的元件，单位是亨利。
3. 信号处理：模拟信号是连续的信号，可以采用模拟电子技术进行处理。
模拟信号的处理包括滤波、放大、混频等操作。
4. 放大器：放大器是一种能够增加信号幅度的电路，通常包括运放放大器、功率放大器等类型。
5. 混频器：混频器是一种能够将两个不同频率的信号进行混合的电路，主要用于调频、调相和倍频等应用。
6. 滤波器：滤波器可以根据频率特性对输入信号进行滤波，主要包括低通滤波器、带通滤波器和高通滤波器等。
7. 稳压器：稳压器是一种能够在负载变化时保持输出电压稳定的电路，主要包括线性稳压器和开关稳压器。
8. 模拟信号的采样与保持、量化与编码：在数字信号处理中，要将模拟信号转换为数字信号，需要进行模拟信号的采样与保持、量化与编码等操作。
二、基本电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中的重要方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 节点分析法和支路分析法：节点分析法和支路分析法是电路分析中常用的两种方法，用于求解电路中的电压和电流。
3. 物理尺解法：物理尺解法是一种将电路问题转化为几何问题进行求解的方法，通常用于分析长线搭接、三角形回路等特殊电路。
4. 电压源法和电流源法：电压源法和电流源法是一种简化复杂电路的方法，适用于求解电路中的等效电阻和电流分布。
5. 理想变压器：理想变压器是一个重要的电路模型，可以通过它来求解电路中的电压和电流。
6. 交流电路分析：交流电路分析是模拟电子技术中的重要内容，包括交流电路中的阻抗、功率、相位等内容。
7. 电路的频率响应：电路的频率响应是指电路对不同频率信号的响应情况，可以通过传递函数或频率特性曲线来描述。
模电实验报告互补对称功率放大器
实验四互补对称功率放大器一、实验电路图20-1互补对称功率放大器二、预习要求1、分析图20-1电路中各三极管工作状态及交越失真情况。
电路中采用NPN、PNP两支晶体管，其特性一致。
利用NPN、PNP管轮流导通，交替工作，在负载RL上得到一个完整的被放大的交流信号。
静态时，电源通过V2向C充电，调整参数使得三极管发射极电位：动态时，Ui>0，V2导通V3截止，i L=i c2，R L上得到上正下负的电压。
Ui<0，V2截止V3导通，C两端的电压为V3、R L提供电源, i L=i c2，R L上得到上负下正的电压。
输入信号很小时，达不到三极管的开启电压，三极管不导电。
因此在正、负半周交替过零处会出现一些非线性失真，这个失真称为交越失真。
电路中二极管D1、D2即可消除交越失真。
2、电路中若不加输入信号，V2、V3管的功耗是多少。
静态时，Vin = 0V , V2、V3均不工作 ,此时其功耗为0。
3、电阻R4、R5的作用是什么?电阻R4、R5与三极管V1构成放大电路，为后级电路提供电压。
4、根据实验内容自拟实验步骤及记录表格。
三、实验仪器及材料1、信号发生器2、示波器四、实验内容1、调整直流工作点，使M点电压为0.5V CC。
2、测量最大不失真输出功率与效率。
3、改变电源电压 (例如由+12V变为+6V)，测量并比较输出功率和效率。
4、比较放大器在带5K1和8Ω负载 (扬声器)时的功耗和效率。
电源电压加12V，负载接入喇叭：首先调整直流工作点，使M点电压为0.5V CC。
然后在输入端接1KHZ信号时，输出端接用示波器观察输出波形，逐渐增大输入电压幅度，直至出现失真为止、记录此时输入电压、输出电压幅值、并记录波形。
实验结果：输入电压U i(有效)= 219mV输出电压U o(有效)= 1.2V电流I=81.2mA输出功率P o = U o2/ R L= 0.18WP V=VCC*I/2=0.487W转换效率 = P o/ P v= 36.96%电源电压加6V，负载接入喇叭：首先调整直流工作点，使M点电压为0.5V CC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桂林电子科技大学信息科技学院《模拟电子技术》实训报告学号姓名指导教师：2011 年12 月30 日实训题目：音频功率放大器1 整机设计1.1 设计要求1.1.1 设计任务功率放大器的主要功能是将不同的输入信号进行一定的功率放大，用以推动负载喇叭发声。
为了使输出的音频达到较好的性能指标，希望在一定的伏在条件下输出功率尽可能的大，输出信号的非线性失真要小，效率要高，同时还要有高、低音频的调整以满足不同的音源和个人爱好。
1.1.2 性能指标要求（1）额定输出功率≥3W（fi =1KHz，Ui=200mV）；（2）频率响应范围100Hz~20KHz；（3）高、低音频端提升或衰减±3dB。
1.2 整机实现的基本原理及框1.2.1 基本原理单声道功率放大器，由于信号源的电压往往都较小，所以在输入端先由1~3级电压放大器（第一级通常是射随器）对音频信号进行电压放大。
然后再由音调控制电路对音频信号中的高频低频部分进行提升或衰减补偿以改善最后输出的音质效果。
最后通过音量大小的控制输入到功放进行功率放大以推动喇叭发声。
ＬＭ１８７５是美国国家半导体公司生产的，单声道功放集成电路。
发烧友对其音质评价，均好于功率相当的ＴＤＡ２０３０。
其音质颇具胆味。
ＬＭ１８７５采用Ｔ０２２０塑封，最高工作电压±３０Ｖ，最高工作电流４Ａ，当±２1供电，负载８Ω，频率１ＫＨＺ时，输出功率可达２５Ｗ。
电压范围：单电压15~60V ,或±30V静态电流：50mA输出功率：30W谐波失真：＜0.015%，当f=1kHz，RL=8Ω，P0=20W时额定增益：26dB，当f=1kHz时工作电压：±17V转换速率：18V/μS (9V/μS)1.2 整机实现的基本原理及框图从方框图可知，单声道功率放大器由前级放大、音调控制、音量控制、功放和喇叭五部分组成。
由于信号源的电压往往都较小，所以在输入端先由1~3级电压放大器（第一级通常是射随器）对音频信号进行电压放大。
然后再由音调控制电路对音频信号中的高频低频部分进行提升或衰减补偿以改善最后输出的音质效果。
最后通过音量大小的控制输入到功放进行功率放大以推动喇叭发声。
双声道功率放大器实际上两路完全一样的单声道放大器并联构成，二者分别独立放大各自输入的音频信号。
一、直流稳压电源的工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要经过变压、整流、滤波、稳压四个环节才能完成。
四个环节的工作原理如下：(1)电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
(2)整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。
再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
(3)滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压各滤波电容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。
3300uF的电容是滤低频，104的独石电容是用来虑高频。
(4)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。
常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。
2 各功能电路实现原理及电路设计2.1部分功能实现原理图2.1.1 电源电路原理图网上资料图片2.1.2放大部分及音色和音量调节部分LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。
放大电路主要采用LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。
本放大器的负载阻抗为4→16Ω。
为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采用2个2200UF/25V电解电容并联，正负电源共用4个2200UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。
官方接法：3 制作与调试过程3.1印刷电路板的装接电路的PCB布线很重要，这直接影响了功率是否能放大，电子产品的地线设计是极其重要的，无论低频电路还是高频电路都必须要个遵照设计规则。
高频、低频电路地线设计要求不同，高频电路地线设计主要考虑分布参数影响，一般为环地，低频电路主要考虑大小信号地电位叠加问题，需独立走线、集中接地。
从提高信噪比、降低噪音角度看，模拟音频电路应划归低频电子电路，严格遵循“独立走线、集中一点接地”原则，可显著提高信噪比。
音频电路地线可简单划分为电源地和信号地，电源地主要是指滤波、退耦电容地线，小信号地是指输入信号、反馈地线。
小信号地与电源地不能混合，否则必将引发很强的交流声：强电地由于滤波和退耦电容充放电电流较大（相对信号地电流），在电路板走线上必然存在一定压降，小信号地与该强电地重合，势必会受此波动电压影响，也就是说，小信号的参考点电压不再为零。
信号输入端与信号地之间的电压变化等效于在放大器输入端注入信号电压，地电位变化将被放大器拾取并放大，产生交流声。
增加地线线宽、背锡处理只能在一定程度上减弱地线干扰，但收效并不明显。
有部分未严格将地线分开的PCB由于地线宽、走线很短，同时放大级数很少、退耦电容容量很小，因此交流声尚在勉强可接受范围内，只是特例，没有参考意义。
PCB布局布线要注意：运放正相端对地电阻连线一定要靠近正相端，这个电阻和直流偏置电压有关，也是输入回路的偏压限流电阻，降低它的值可以减少输出直流偏移电流，但要和输入偏压电流以及前段截止频率联系和运放负相端连接的反馈电阻一定要靠近负相端，连线要短隔离电阻一定要靠近负相端连接，该点许用于隔离容性负载，防止振荡输入和输出不要同一个地。
包括元件也一样，尽量使输入的元件远离输出端，对于象2030一类的接地必须在输入和输出的中间点，电源地必须和输出地一起模拟电路不地不能形成回路,要注意大电流和小电流的信号电路不能过近,负反馈端不能与输出距离过近,各条要接地的电路分别走线,最终汇聚一点.，信号线尽量避免和其他走线平行，否则会引起自激。
两条电源线长度不要相差太大还得注意散热的问题.注意数字信号不要靠近和穿越功放芯片变压器摆放的位置不好,会大增加噪声的，对器件影响最少的摆放就是正面对着元器件。
因为变压器两边的干扰是最大的3.2 电路的检测在通电调试电路之前首先用万用表检查线路，看是否有虚接、断接的情况，各线路是否有问题；其次是检查各元器件是否全部接完，是否接正确，有没有接错接反的情况，还要确保元器件有没有虚焊。
在进行了以上的操作之后就进行下一步的电路调试。
LM1875对电源的要求很高，要＜0.2的差值，所以应该先测量输入电压即3，5脚的输入电压是否为±17V，再测量4脚输出是否＜30mv。
4 电路测试4.1测试仪器与设备（1）SS-7802A双踪示波器（2）EE1642B1函数信号发生器（3）毫伏表（4）数字万用表（5）mp3及音箱4.2 性能指标测试接入信号源，并在输出端接到示波器，把信号调到1KHz 200mvp观察输出波形并记录，调节音量电位器，观察波形变化，记录幅度范围，计算输出功率及放大倍数，调节音色电位器，观察波形，并观察高低音的幅度。
P=U2/R=(V pp/22)2/R≈9.41W（f i=1KHz,Ui=200mV,V pp=27V，R=8Ω）左右声道一样频率响应范围6Hz~200KHz高、低音频端提升或衰减±3dB4.3 误差分析1电源线到芯片的距离不相等导致电流电压偏差2.信号线与其他走线平行导致少许自激3.变压器的放置对电路产生影响5 实训心得体会通过这次实训我学习到了很多，只有当理论用于实际的时候才发现学习到的知识是多么的苍白，理论学的再好不会运用也只是纸上谈兵。
在实训刚开始的时候以为很简单的就是布局布线，并未在意，只是单纯的以为和以前学习Protelde 的时候一样就是把图布好，使线走的尽量简单，其实不是如此，还要考虑很多实际问题，比如元器件摆放就很讲究，音频输入输出接口肯定是要靠近板子的外沿，否则再漂亮的布局也是不实际的。
双联单联电位器的可调端朝外才会方便。
所谓“磨刀不误砍柴工”电路的布局比较整齐的话如果出现问题也比较好查找，所以前期PCB布局的时间花的多也是值得的。
实训遇到问题及解决1.此次实训也让我重温了一下以前电子技能实训学习的元器件，二极管有银色边的就是正极，但是由于粗心把四个二极管全部反接了，一接电，电容立马鼓起来了，所以对于有电的工作还是小心再小心，不仅如此以后什么事情都应该小心比较好。
2.接LED的时候就记得长正短负而不去注意电路的正负，理所当然的认为短的就直接接地，所以后来就只有一个灯亮。
3.音频输入接口接触不良导致输出无声音，因为刚开始做出来无示波器可以调试就直接用音频线连一个输入，再接一个音箱输出，试听声音，由于接口问题纠结了很久。
4.画封装的时候忽略了LM1875的宽度，所以LM1875的封装小了点，由于对面有个电阻，而电阻被散热片压着，由于磨损把电阻的绝缘皮给磨破了，所以在测试的时候产生了干扰，波形就会有影响，在接入声音的时候输入声音也会小很多元器件清单：电源部分原理图：运放部分原理图：PCB布局图：6 参考文献[1] 李长俊．模拟电子技术．北京：科学出版社，2010[2] 孙肖子．模拟电子电路及技术基础（第二版）．西安：西安电子科技大学出版社，2008[3]百度文库。
