载噪比C
信噪比资料
信号接收功率的强弱并不能完整的描述信号的清晰程度或者说是质量的好坏，一般我们还需要知道信号相对于噪声的强弱。
信号的质量通常用信噪比（SNR）来衡量，它定义为信号的功率P与噪声的功率N之间的比率信噪比没有单位，通常以分贝的形式表示，显然，信噪比越高，则信号的质量越好。
接收机的信号捕获和跟踪的性能与信噪比有关由于噪声功率N以及相应的信噪比SNR与噪声带宽Bn的取值有关系，因而每次给定一个信噪比值，我们一般应当随即指出其所采用的噪声带宽值，而这时常会给信噪比的应用带来不方便。
载噪比C/N0 简称载噪比，其大小与接收机所采用的噪声带宽Bn没有关系，有利于性能的对比。
N=KTBn N0=KT而N0/2称为噪声频谱功率密度。
需要说明的是，因为噪声带宽Bn通常指代单边频谱带宽值，所以噪声频谱功率密度也就相应的定义成N0/2而不是N0，其中系数1/2用来强调次噪声频谱功率密度值指代单边。
由于信号的正负双边频带总宽为2Bn,因为噪声功率N就等于N0/2乘以2B0N=N0Bn信噪比与载噪比之间的关系：C/N0=SNR*Bn对于一般的接收机而言，N0的典型值为-205DBW/Hz，那么载波L1上-160DBW的喜好标称最低接受功率相当于45db.hz的载噪比，其大于40db.hz视为强信号，小于28视为弱信号在地面上接收到的GPS信号十分微弱，信号的功率通常比噪声低得多。
每颗GPS卫星在Ll载波上以13．4W的功率广播C／A码信号，对于在天顶的卫星来说，信号的传输路径约为20000km，信号衰耗为182．4dB：对于在地平线的卫星来说，信号的传输路径约为26000km，信号衰耗为184．7dB。
下表3．1说明了GPS信号接收电平。
通常情况下，GPS卫星广播C／A码信号的功率比设定的最低功率高3～7dB。
在信号仿真模型中，C/A码功率PC/A可由信号幅值表示：PC/A=A2/2其中：A为信号幅值由于干扰噪声的存在，信号功率的绝对大小不具有实际的意义，GPS接收机对信噪比(SNR)更为敏感。

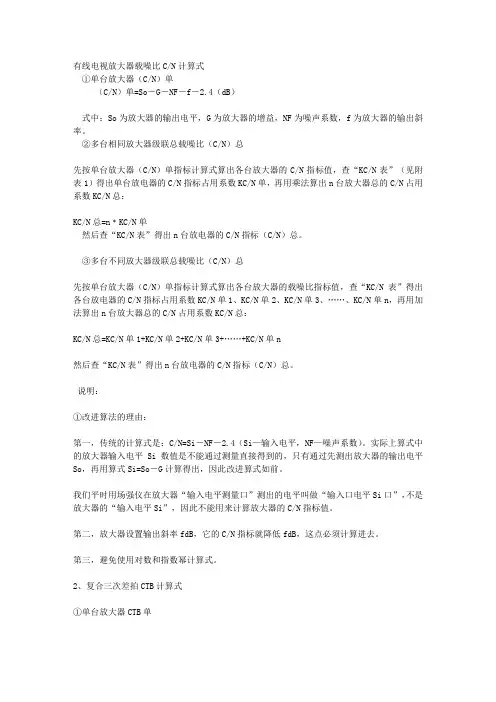

有线电视放大器载噪比C_N计算式
有线电视放大器载噪比C/N计算式①单台放大器（C/N）单（C/N）单=So－G－NF－f－2.4（dB）式中：So为放大器的输出电平，G为放大器的增益，NF为噪声系数，f为放大器的输出斜率。
②多台相同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的C/N指标值，查“KC/N表”（见附表1）得出单台放电器的C/N指标占用系数KC/N单，再用乘法算出n台放大器总的C/N占用系数KC/N总：KC/N总=n﹡KC/N单然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。
③多台不同放大器级联总载噪比（C/N）总先按单台放大器（C/N）单指标计算式算出各台放大器的载噪比指标值，查“KC/N表”得出各台放电器的C/N指标占用系数KC/N单1、KC/N单2、KC/N单3、……、KC/N单n，再用加法算出n台放大器总的C/N占用系数KC/N总：KC/N总=KC/N单1+KC/N单2+KC/N单3+……+KC/N单n然后查“KC/N表”得出n台放电器的C/N指标（C/N）总。
说明：①改进算法的理由：第一，传统的计算式是：C/N=Si－NF－2.4（Si—输入电平，NF—噪声系数）。
实际上算式中的放大器输入电平Si数值是不能通过测量直接得到的，只有通过先测出放大器的输出电平So，再用算式Si=So－G计算得出，因此改进算式如前。
我们平时用场强仪在放大器“输入电平测量口”测出的电平叫做“输入口电平Si口”，不是放大器的“输入电平Si”，因此不能用来计算放大器的C/N指标值。
第二，放大器设置输出斜率fdB，它的C/N指标就降低fdB，这点必须计算进去。
第三，避免使用对数和指数幂计算式。
2、复合三次差拍CTB计算式①单台放大器CTB单CTB单=CTB104+2(104－So)+f式中：CTB104为放大器在59个频道104dBμV输出时的CTB指标值（因为绝大部分放大模块原始参数标示的测试条件是输出电平为44dBmV，即104dBμV），是根据放大模块原始参数推算出来的（附件3），So为放大器的实际输出电平，f为放大器的输出斜率。
计算公式
计算公式杨永施相东一、光链路载噪比指标简化计算式的推导光链路中的噪声主要是由光发射机和光接收机共同形成的，其中最主要的有三方面：①光发射机中激光发射二极管产生的相对强度噪声；②光接收机中光电接收检测二极管产生的量子噪声；③光接收模块内部前置电放大器噪声。
当前主要计算光链路载噪比原始数据的方法是先分别计算光发射机中激光发射二极管的相对强度噪声载噪比（C/N）光发、光接收机中光电接收检测二极管的量子噪声载噪比（C/N）量子、光接收模块内部前置电放大器的载噪比（C/N）前放，然后将三者累加得出光链路载噪比（C/N）光链，这是一种最常见的计算方法。
这里用这种方法试算光链路载噪比指标，并得出简化算式。
1.1 光链路载噪比的三个主要方面计算模拟调幅电视的光发射机采用直接调制1310nm DFB（分布反馈）激光器时，光链路载噪比的三个主要方面可分别用以下三个算式计算:①光发射机中激光发射二极管产生的相对强度噪声（RIN）造成的载噪比（C/N）光发，其倍数比（C/N）光发倍数为：（C/N）光发倍数=m2 / （2 B R IN）②光接收机中光电接收检测二极管产生的量子噪声造成的载噪比（C/N）量子,其倍数比（C/N）量子倍数为：（C/N）量子倍数=（m2 SλPi）/（4 B e）③光接收模块内部前置电放大器噪声造成的载噪比（C/N）前放,其倍数比④（C/N）前放倍数为：（C/N）前放倍数=（m2 Sλ2 Pi2 R L）/（8 k T B N F）以上算式中：m —单频道光调制度，通常在0.03—0.05之间，取0.045；R IN—相对强度噪声，在-150～-160 dB/Hz之间，取-155dB/Hz；Sλ—光接收管1310nm光-电流转换响应度，取0.85A/W;R L—光接收管负载电阻，1000Ω左右，现取1000Ω；N F—光接收模块内前置放大器噪声系数，通常为3～10.5dB，根据实际数值取用；B —图像噪声频带宽度，我国的PAL制式为5.75×106Hz；e —电子电荷量，1.6×10-19 C；k —玻尔兹曼常数，1.38×10-23 J/K；T —前置放大器输入端口的绝对温度，0℃时为273°K，现取300°K；Pi —光接收机输入光功率，单位取W，算式中写作（mW×10-3）W。
有线电视系统主要指标
有线电视系统主要指标根据《有线电视系统技术规范》和《有线电视系统测量方法》的规定，将有线电视系统主要技术指标归纳成１０项：载噪比（C／N）、载波复合三次拍比（C／CTB）、载波复合二次差比（C／CSO）、交扰调制比（C／CM）、交流声调制（HM）、回波值、微分增益（DC）、微分相位（DP）频道内频响和色度／亮度时延差（△r）。
行业标准GY／T106—1999《有线电视系统技术规范》规定：有线电视系统测量项目共18项，即：系统输出电平、任意频道间电平差、相邻频道间电平差、图像／伴音电平差V／A）、频道内频响、载噪比（C／N）、载波复合三次差拍比（C／CTB）、交扰调制比（C／CM）、交流声调制（HM）、回波值、微分增益（DC）、微分相位（DP）、频道内频响和色度／亮度时延差（△r）、回波值、图像载频准确度、图像／伴音载频间距偏差和系统输出口相互隔离度、载波复合二次差比（C／CSO）和载波互调比。
有线电视系统主要技术指标共有10项：载噪比、载波复合三次拍比、载波复合二次差比、交扰调制比、交流声调制、回波值、微分增益、微分相位、频道内频响和色度／亮度时延差。
下面分别介绍上述各项的定义和物理意义、指标、对图象质量的影响及指标劣化原因和减少影响的办法。
1、载噪比噪声普遍存在于有线电视系统内部，危害很大。
人们只能把它减少到允许的限度之内，而不能完全消除。
噪声对有线电视系统来讲是连续随机噪波，由一系列无固定幅度的窄脉冲综合而成，其脉冲幅度分布是随机的，某一瞬间无确定值，只能掌握其统计规律性。
因此，噪声电平用均方根值来表示。
1.1定义和物理意义⑴、定义：图像载波电平的有效值与规定带宽内系统噪声均方根值之比，用dB表示。
即：C／N＝图像载波电平／噪声电平均方根值（规定带宽内）。
噪声带宽ＢＷ＝5.75MHz．⑵、物理意义：被视频调制的图像载波电压的大小与有线电视系统本身固有噪声电压大小之比取对数．这项指标反映在图像上，用信噪比的好坏来衡量．1.2指标行业标准GY／T106－1999规定C／N＝43.0dB（噪声带宽为5.75MHz）。
光链路载噪比指标原始计算公式的简化计算式
光链路载噪比指标原始计算公式的简化计算式林挺逵浙江省台州市路桥区乡镇广电站退休职工本文介绍光链路C/N指标原始计算公式的简化算式，随后举例说明采用简化算式和“K 法”计算光链路C/N指标的具体方法，仅仅是作为范例供读者参考。
读者在工作中如果遇到需要分析某种情况下光链路C/N指标时候，可以参照这些例题介绍的方法进行分析计算。
光链路由光发射机、光缆、光接收机和其他附属设备构成。
在正常的接收光功率下，光接收机中的光接收组件工作在小信号状态，它对整个光链路失真指标的贡献很少，因此，光链路的失真指标CTB和CSO主要由光发射机决定；而光链路载噪比C/N指标则是由光发射机和光接收机共同决定的。
所以，光发射机和光接收机的质量指标是不能够单独测量的，必须将两者组成光链路以后才能测量，测出来的不是两者的单独指标，而是整个光链路的质量指标；在实际使用时,光发射机和光接收机必须连在一起构成光链路，不可能单独使用。
所以，生产厂家通常用整个光链路的指标来分别标示光发射机或者光接收机的指标，把光发射机的指标标示成C/N≥51dB,CTB≥65dB，把光接收机的指标也标示成C/N≥51dB,CTB≥65dB，这两个数值实际上都是整个光链路的指标值，我们在做网络设计时，光链路的指标可以直接取用任何一个数值（即C/N≥51dB,CTB ≥65dB）。
不可再来一次两者相累加，否则就要出错（C/N偏低3dB，CTB偏低6dB）。
因此在一般情况下我们很难知道、也没有必要知道单独光发射机的指标或者单独光接收机的指标，只需知道光链路的指标就行了；在设计、分析和评议光链路指标的时候，也要针对整个光链路，通常不能够说（或要求）光发射机的某某指标是多少、光接收机的某某指标又是多少。
由于光链路的失真指标CTB和CSO事实上只取决于光发射机，当光发射机选定以后就取决于光调制度，光调制度又取决于光发射机的输入电平和系统内的频道数目。
由于当前必须实行系统满载设计，通常不再需要计算系统内不同频道数目时的失真指标，加上降低光接收机接收光功率时基本上不影响光链路的失真指标，因此对光链路失真指标的研究和讨论主要就集中在光发射机的输入电平问题上。
载噪比测量法
1、CATV载噪比（C/N）的定义：系指图像载波电平有效值与规定带宽内系统噪声电平均方根值之比，用dB表示，即：图像载波电平有效值C/N=20lg ——————————————噪声电平均方根值（规定带宽内）噪声带宽BW=5.75MHz（中国）2、测量步骤1）测量方框图如图1所示500)this.style.width=500;" border=0>图1 C/N比测试方框图2）调谐频谱分析仪找到被测的图像载波，置于屏幕的中心3）调整频谱分析仪处于如下状态，并测量图像载波电平∙中频分辨率带宽：300kHz∙视频滤波器带宽：300kHz最小∙对数标度：2dB/div∙扫频宽度：1MHz/div∙扫描时间：自动4）微调频谱分析仪，使图像载波位于显示屏的中心。
5）调整基准电平控制使图像载波峰位于频谱分析仪的顶刻度线下，此时的基准电平，即图像载波电平值，记为A。
注: 加扰电视设备影响载波电平的测量，应该关掉加扰功能。
6）测量噪声，调整频谱分析仪处于如下状态：∙中频分辨率带宽：30kHz（宽带也可以用）∙视频滤波器带宽：100Hz（不能大于300Hz）∙对数标度：10dB/div∙扫频宽度：1MHz/div∙扫描时间：自动7）必要时课重新调谐图像频率使信号位于中心。
注：未使用带通滤波器，可调整频谱分析仪的衰减器防止过载，但重返回到上述的3），重新测量图像载波电平。
8）在频道内测量，应从被测频道上去掉调制信号，保留有源设备的供电以便保证全部前端信道噪声处在正常状态。
对于开路频道，从信号处理器输入端或预放输入端取下天线的引线，输入端口给予终接。
对于其它频道，应断开基带视频信号，并且给予终接。
不得采用关掉处理器、预放、调制器供电的方法。
9）调频谱分析仪使被测的噪声位于显示屏的中央，即移动载波向左2—3MHz。
测到的噪声电平，记为B，于是：（C/N）=A-B （1）未修正当有视频调制使得在规定的带宽范围内分不清噪声时，应去掉视频调制或者在频道的边缘进行测量，可用实际噪声相加的方法来解决。
通信工程师：卫星通信考试资料(三)
通信工程师：卫星通信考试资料（三）1、单选载噪比C/N正确解释是（）。
A.代表着输入到解调器的载波与噪声功率比值B.代表着输入到解调器的载波功率与等效噪声温度之比C.代表着输入到解调器的载波功率与噪声功率密（江南博哥）度比D.代表着输入到解调器的每比特功率与噪声密度比正确答案：A2、问答题请简要叙述对卫星应急车的卫星调制解调器进行自发自收测试的步骤。
正确答案：将载波模式由单载波模式（Tx-CW）更改为Normal模式设置MODEM发射参数。
包括发射频率、数据速率、调制方式、调制速率、编码方式等，设置和MODEM发射参数一致的接收参数。
包括接收频率、数据速率、调制方式、调制速率、编码方式等用同轴电缆将Modem的Tx和Rx进行环路检查MODEM发射电平。
根据测试时的经验值，通常设定为－20dBm载波发射打开观察Modem指示灯。
Modem前面板左侧竖列4个指示灯应全部常亮信噪比（Eb/No）检查。
如接收指示灯常亮，可进入Modem监控界面查看接收信噪比和接收信号电平。
3、单选在卫星通信的信道分配技术中，“信道”一词含义在（）中指各地球站所使用的码型A.FDMAB.CDMAC.TDMAD.SDMA正确答案：B4、单选BPSK调制解调是指（）。
A.二相相位键控调制解调B.四相相位键控调制解调C.八相相位键控调制解调D.十六相相位键控调制解调正确答案：A5、多选以下属于小站设备的有哪些（）？A.小孔径的天线B.室外单元C.室内单元D.网络控制中心正确答案：A, B, C6、单选下面地球站馈线设备中，不是波导元件的是（）A.极化变换器B.双工器C.馈源喇叭正确答案：C7、名词解释电视广播正确答案：利用无线电波或有线电路网即时传送或经存储编辑后播发的活动视觉图像，以节目形式播出，供广大观众收视的业务。
向受众传播声音为广播，传播图像与声音为电视。
利用静止卫星向广大地区转发广播电视信号，使用户能用简单、廉价的接收机收看电视和收听广播的系统，可供个体接收，也可供集体接收。
载噪比（C／N）对误码率影响的测定：DAB室内实验报告（一）
载噪比（C／N）对误码率影响的测定：DAB室内实验报告（一）朗声【期刊名称】《广播电视信息》【年(卷),期】1996(003)012【摘要】1996年1月23日和24日,日本电波产业会数字声音广播委员会室内实验作业班对DAB进行了室内实验。
实验是在索尼公司芝浦技术中心进行的,并得到安立、建伍、夏普、东京广播、日本胜利、先锋、富士通等公司的支持。
这次室内实验对以下各项目进行了测定: (1)载噪比(C/N)对误码率影响的测定 (2)多径传送的实验 (3)单频网络(SFN)的摹拟 (4)DAB对DAB的干扰 (5)电视对DAB的干扰 (6)调频广播对DAB的干扰通过上述室内实验取得了宝贵的基本数据,达到了予期的目的。
以后还将进行室外实验,就地形、环境对DAB的影响,与现有声音广播间的功率比和服务区的比较,移动接收的评价等加以验证,为频道规划提供了必要的基础资料。
本刊将陆续将日本的DAB室内实验报告刊出,因为他们的实验结果对我国也具有很大的参考意义,有助于我国的DAB实验和我国DAB的开展。
本期发表的是该室内实验结果的第一部分。
【总页数】3页(P11-12,10)【作者】朗声【作者单位】无【正文语种】中文【中图分类】TN941.21【相关文献】1.DAB室内实验报告 [J], 张永辉2.DAB信号对DAB信号间的干扰测试——DAB室内实验报告（四） [J], 朗声3.调频广播对DAB的干扰DAB室内实验报告（六） [J], 郎声4.数字电视中载噪比(C/N)和调制误码率(MER)对BER的影响 [J], 季青云;江宏勇5.数字电视中载噪比(C/N)和调制误码率(MER)对BER的影响 [J], 季青云;江宏勇因版权原因，仅展示原文概要，查看原文内容请购买。
MER,BER
载噪比（C/N）和调制误码率（MER）对BER 的影响为了更好地保证数字有线电视的传输质量，需要合理地规划载噪比（C/N）和调制误码率（MER）以确保误码率（BER）指标能够保持在良好的范围内。
BER 被定义为发生误码的比特数与传输的总比特之比。
BER 测量结果通常使用工程表示法，并常常显示为一个瞬时比值和一个平均比值。
典型的目标值为1E-09，准无误码BER 为2E-04；临界BER 为1E-03；BER 大于1E-03 将丧失服务。
越低的BER 代表更好的传输质量。
C/N 对BER 的影响对于仅仅具有加性高斯白噪声的理想信道而言，当E b/No 确定以后，达到一定BER 值所要求的C/N 为：C/N= (E b/No)×(R/B)，E b/No= (C/N)×B/R 式中： E b：信号的每比特能量。
No：传输信道的噪声功率谱密度。
B：检波滤波器的等效噪声带宽。
C/N：传输信道的载噪比（dB）。
R：比特率，表征传输信号的频谱效率。
根据上式可以绘出BER 与C/N 关系曲线，就得到著名的瀑布曲线如图1 所示。
从图中可以看出，对任何一种给定的调制技术，传输信道的载噪比（或NPR）越高，则其BER 特性就会越好。
对给定的调制技术，如果希望传输信道（或传输设备）的比特误码率特性更好，要么增加传输信号的每比特能量（E b），要么降低传输信道（或传输设备）的噪声功率谱密度(No)。
从图1 看出，对64QAM 调制方式要求C/N 大于24dB 才能保证BER 优于10－4，C/N 大于28dB 才能保证BER 优于10 －9。
MER 对BER 的影响MER 被定义为调制后的符号位置与理想位置之间的比值。
信号越好，调制后的符号就越接近理想位置，相反就远离理想位置。
当信号质量下降到一定程度的时候，符号最终会被错误解码，此时BER 增大。
使用MER 可以很好的量化噪声与入侵干扰在他们对BER 造成影响之前。
载噪比(CN)和调制误码率(MER)对BER的影响
载噪比（C/N）和调制误码率（MER）对BER的影响为了更好地保证数字有线电视的传输质量，需要合理地规划载噪比（C/N）和调制误码率（MER）以确保误码率（BER）指标能够保持在良好的范围内。
BER被定义为发生误码的比特数与传输的总比特之比。
BER测量结果通常使用工程表示法，并常常显示为一个瞬时比值和一个平均比值。
典型的目标值为1E-09，准无误码BER为2E-04；临界BER为1E-03；BER大于1E-03将丧失服务。
越低的BER代表更好的传输质量。
C/N对BER的影响对于仅仅具有加性高斯白噪声的理想信道而言，当Eb/No确定以后，达到一定BER值所要求的C/N为：C/N= (Eb /No)×(R/B)，Eb/No= (C/N)×B/R式中：Eb：信号的每比特能量。
No：传输信道的噪声功率谱密度。
B：检波滤波器的等效噪声带宽。
C/N：传输信道的载噪比（dB）。
R：比特率，表征传输信号的频谱效率。
根据上式可以绘出BER与C/N关系曲线，就得到著名的瀑布曲线如图1所示。
从图中可以看出，对任何一种给定的调制技术，传输信道的载噪比（或NPR）越高，则其BER特性就会越好。
对给定的调制技术，如果希望传输信道（或传输设备）的比特误码率特性更好，要么增加传输信号的每比特能量（Eb），要么降低传输信道（或传输设备）的噪声功率谱密度(No)。
从图1看出，对64QAM 调制方式要求C/N 大于24dB 才能保证BER 优于10－4，C/N 大于28dB 才能保证BER 优于10 －9。
MER 对BER 的影响MER 被定义为调制后的符号位置与理想位置之间的比值。
信号越好，调制后的符号就越接近理想位置，相反就远离理想位置。
当信号质量下降到一定程度的时候，符号最终会被错误解码，此时BER 增大。
使用MER 可以很好的量化噪声与入侵干扰在他们对BER 造成影响之前。
右图是一个受测调制器逐步引入噪声，并记录下MER 和Viterbi 前的BER 值，所获得MER 与BER 的关系曲线。
有线电视三大技术指标是什么
有线电视三大技术指标是什么？有线电视三大技术指标: 一个有线电视网络系统性能的好坏，我们通常都用载噪比（C/N）、组合三次差拍比（CTB）、组合二次差拍比（CSO）进行衡量。
国家广电行业标准（GY/7 106-1999）规定：有线电视系统的载噪比≥43db、组合三次差拍比≥54db、组合二次差拍比≥54db。
那末这三大指标的含义是什么？在这里向大家逐一介绍。
一、载噪比定义：在系统的指定点，图象或伴音载波电平与噪波电平之比（用db表示）。
噪声是一切干扰信号的泛指，它的存在影响着有用信号的清晰度。
在有线电视系统中的噪声主要是热噪声。
在日常，我们打开电视机，不输入任何信号，我们会看到屏幕上布满了无规则的黑白点，即所谓的“雪花”点，这些“雪花”点就是噪声在电视屏幕上的反映。
有线电视的噪声主要是由热噪声和散粒噪声所组成。
热噪声主要是由导电体内部的自由电子无规则的热运动所产生的，噪声功率的大少和工作频率、工作带宽、工作温度有关，我国电视制式的视频带宽是5.75MHZ，在常温下所产生的噪声功率是2.4dbμV。
散粒噪声则是由放大器等有源器件内的半导体所产生的。
这些噪声不论有无信号，它总是存在并具有起伏特性。
在图象上表现为“雪花”干扰，是难以抑制的。
图象的清晰度将随着噪声电平的增加而下降，为了衡量CATV系统的接收质量，所以用载噪比来定量描述它。
它的数学表达式是：C/N=10*lg（载波功率/噪声功率），单位是db。
在CATV系统中，用户端的功率是前端的热噪声加网络中所有串接的放大器自身所产生的噪声之和，放大器是一个有源器件，其内部是由晶体管、电阻等电子器件组成，所以每个放大器自身也必会产生噪声，放大器在对信号进行放大的同时也将噪声叠加到输出端，这样，输出端的信号载噪比必然比输入端的信号载噪比低。
为此，我们就用输入载噪比和输出载噪比的比值来衡量放大器的噪声指标，定义为噪声系数，用F来表示，这个系数通常都由生产厂家提供。
电视信号传输中载噪比的测量-2019年精选文档
电视信号传输中载噪比的测量（[1]陕西广电网络咸阳分公司长武支公司陕西·咸阳712000；[2]陕西广电网络咸阳分公司陕西·咸阳712000）在电视信号的采集、调制、放大、传输过程中，不可避免地会产生“噪声”（代号N，英文Noise的第一个字母），随着放大级数的增加，噪声会逐步增大。
噪声就像鱼缸水中的泥沙，会使清晰度降低，模拟信号下会在电视画面上出现雪花点，数字信号下则会出现马赛克。
本文主要描述用频谱分析仪测试载噪比的方法。
1 CATV载噪比（C/N）的定义载噪比：表示高频载波与噪声的相对强度，是恒量射频信号通道传输质量的重要指标，也是反映音、视频信号经过传输解调后的信号质量。
用C/N表示。
在有线电视系统中，C/N数值愈大，说明载噪比愈高，电视画面清晰度愈好。
根据技术规范，全系统的载噪比C/N≥43dB。
C/N= Pc/（Pn+∑Pnn）式中：Pc：系统输入信号功率Pn：系统输入噪声功率∑Pnn：整个系统产生的噪声等效折合到输入的噪声功率总和。
用分贝表示则为：（C/N）dB=10lg Pc-10lg （Pn+∑Pnn）按照功率叠加原则，假设各个分系统的载噪比为CN1，CN2..i，则系统总的载噪比为：1/（C/N）=1/（C/N）1+1/（C/N）2+...1/（C/N）i2 使用频谱分析仪测量步骤（1）测量方框图如图1所示。
图1 C/N比测试方框图（2）调整分析仪找到被测的图像载波，并置于屏幕的正中心。
（3）调整频谱分析仪使其处于如下状态，并同时测量图像载波电平。
中频分辨率带宽：300kHz；视频滤波器带宽：300kHz最小；对数标度：2dB/div；扫频宽度：1MHz/div；扫描时间：自动。
（4）微调分析仪，使图像载波位于显示屏的正中心。
（5）调整基准电平控制使图像载波峰位于分析仪的顶刻度线下，此时的基准电平就是图像载波电平值，并记为A。
（6）测量噪声，调整分析仪并保持其处于如下状态：中频分辨率带宽：30kHz（宽带也可以用）；视频滤波器带宽：100Hz（≤300Hz）；对数标度：10dB/div；扫频宽度：1MHz/div；扫描时间：自动。
信噪比SN、载噪比CN与EbN0之全方位区别
信噪比S/N、载噪比C/N与Eb/N0之全方位区别：Eb的单位是J,定义是接收端的平均比特能量，N0的单位是W/Hz(J)，也是在接收端定义的平均功率谱密度。
S和N的单位是W。
简单的换算，是 (Eb/N0)=(S/N)/f，其中f是系统的频谱效率（Gp=WPR处理增益的倒数），这个值是与编码、调制方式有关的，比如1/2的编码，16QAM，f=1/2*4=2（bits/symbol)。
信息论中的定义是（Eb/N0)=(S/N)/(R/W)，这与上面是一样的。
首先，必须弄清单位！按照信息论中对Eb的定义，应该和信号的调制方式无关。
Eb=S/C，其中C为信道容量。
这样若设r为信噪比，则由信道容量的定义有Eb /No=r/log(1+r)。
这里是认为C=log(1+r)推出来的。
信噪比( S/N )是指传输信号的平均功率与加性噪声的平均功率之比。
载噪比(C/N )指已经调制的信号的平均功率与加性噪声的平均功率之比。
它们通常都以对数的方式来计算，单位为dB。
信噪比与载噪比区别在于，载噪比中已调信号的功率包括了传输信号的功率和调制载波的功率，而信噪比中仅包括传输信号的功率，两者之间相差一个载波功率。
当然载波功率与传输信号功率相比通常都是很小的，因而载噪比与信噪比在数值上十分接近。
对抑制载波的调制方式来说，两者的值相等。
信噪比和载噪比可以在接收端直接通过测量得到。
在调制传输系统中，一般采用载噪比指标；而在基带传输系统中，一般采用信噪比指标。
实际数字通信系统的可靠性性能常以一个载噪比对误码率的关系曲线来描述的，曲线的横坐标为 C/N，纵坐标为 BER。
Eb表示信道内单位比特码的功率，N0代表噪声谱密度，Eb/N0实际上就是一种信噪比，因为通常讲的 SNR是信号和噪声功率的比值，是单位时间内的信号和噪声能量的比值，但是在通信中计算单位时间内的SNR是相对笼统的，Eb/NO取单位比特码的SNR 就比较科学，和一般的信噪比一样，用它来表征无线信道的质量是理所当然的。
载干比计算公式
载干比计算公式载干比（C/I）是通信领域中一个非常重要的概念，它主要用于衡量信号质量。
载干比的计算公式是：C/I = 载波功率 / 干扰功率。
咱先来说说载干比这个概念啊。
就好比你在一个很吵闹的市场里跟朋友说话，周围的嘈杂声就是干扰，你自己说话的声音就是载波。
载干比越大，就意味着你说话的声音相对于嘈杂声更大，朋友就能更清楚地听到你说的话。
要是载干比很小，那朋友可能就听不清你在说啥啦。
我给您举个例子吧。
有一次我去参加一个户外音乐节，现场那叫一个热闹，台上乐队的演奏是载波，而台下观众的欢呼、交谈声就是干扰。
我站在比较靠后的位置，一开始感觉音乐声都快被淹没在各种噪音里了，这时候载干比就很小，我根本没法好好欣赏音乐。
后来我慢慢往前挤，靠近舞台，这时候乐队演奏的声音更清晰了，而周围的干扰相对变小，载干比就提高了，我终于能尽情享受音乐的魅力。
在实际的通信系统中，计算载干比可没这么简单直观。
要考虑很多因素，比如信号的频率、带宽、传播路径等等。
而且不同的通信标准和技术，对载干比的要求也不一样。
比如说，在 GSM 通信系统中，通常要求载干比达到 9dB 以上才能保证较好的通信质量。
而在 CDMA 系统里，由于采用了码分多址的技术，对载干比的要求相对较低，但对其他的指标，像 Eb/No 等有特定的要求。
再比如，在无线局域网（WLAN）中，如果载干比过低，可能会导致数据传输速度变慢、丢包率增加，甚至连接中断。
想象一下，您正在家里用无线网络看一部精彩的电影，突然画面卡住了，缓冲半天也不动，这很可能就是载干比太低，信号受到干扰太严重导致的。
对于通信工程师来说，准确计算和优化载干比是一项至关重要的任务。
他们需要通过调整基站的发射功率、天线的方向和高度、选择合适的频率等手段来提高载干比，以保障通信的顺畅和稳定。
总之，载干比计算公式虽然看起来简单，但其背后涉及的通信原理和实际应用却相当复杂和重要。
它就像是通信世界里的一把尺子，帮助我们衡量和优化信号的质量，让我们在信息的高速公路上能够畅行无阻。
