三坐标测量机操作规范标准[详]
三坐标测量机操作规范
![三坐标测量机操作规范](https://img.taocdn.com/s3/m/9c4ef1b39e31433239689380.png)
三坐标测量机操作规范(1)先打开气源(观察气压表显示是否在0.5-0.6Mpa范围之内),当三联体内水杯中油水混合物高度超过5mm时,需要手动对其放水,保持气体干燥无油污。
观察机器的供气压力正常,而三联体处压力不能调到正常值时,则需要更换滤芯。
(2)接通电源,打开空调(温度恒定要求20±2℃,每天波动不超过1℃,湿度40-70%范围之内),让空调运行一段时间后温度保持恒定。
(3)开机前用脱脂棉沾无水酒精(纯度99.9%)清洁三轴导轨面,待导轨面干燥后才能运行机器。
严禁用酒精清洁喷漆表面及RENISHAW光栅尺,请用脱脂棉或沾少量异丙酮清洁RENISHAW光栅尺。
(4)接下来打开控制柜/打开急停开关,再先打开UCC软件,再打开RationalDMIS测量软件。
(5)每次开机后先回机器零点。
再回零点前,先将测头移至安全位置,保证测头复位旋转和Z轴向上运行时无障碍。
(6)在拆装测头、测杆时要使用随机提供的专用工具,所使用的测头需要先设置。
(7)旋转测头、校验测头、自动更换测头、运行程序等操作时,保证测头运行路线上无障碍。
(8)搬放工件时,先将侧头移至安全位置,要注意工件不能磕碰工作台面,特别是机器的导轨面。
(9)程序第一次运行时要将速度降低至10~30%,并注意运行轨迹是否符合要求。
(10)计算机内不要安装任何与三坐标测量机无关的软件,以保证系统的可靠运行。
(11)测量机运行过程中,身体的任何部位都不能处于测量机的导轨区域运行范围内。
(12)加长杆和测杆一定要上紧,并且吸盘安装的位置一定要与主体一致对应(13)测量工件时,将工件在恒温室里恒温后再测量。
(14)测量机运行过程中要发生危险时,可以按下操作手柄的急停按钮,或者控制柜上的急停按钮,或者机器本身连接的急停按钮来停止操作。
(15)TP20/TP200测头吸盘对磁场敏感。
所以测量时避免与带强磁性的夹具或工件接近,或者考虑使用防磁的测头或者使用碳纤维、陶瓷测针。
三坐标操作规范
![三坐标操作规范](https://img.taocdn.com/s3/m/e038726c7e21af45b307a886.png)
三座标测量机操作规范一、作业前环境要求:1、作业前检查坏境条件,室内清洁,室内相对湿度为45%—65%,室温为20℃±2 ℃,气压不能低于0.5MPa,电源50Hz,220V±10V。
2、保持测量机导轨清洁。
3、接通电源和气源预热半个小时,使仪器达到最佳工作状态。
二、作业程序:1、打开气源阀门,控制柜,测头控制电源,系统进入自检状态。
2、点击启动测量软件,按下SERVO PWR ON按键解开操作手柄锁。
3、选择当前加载测头。
4、弹出机器自动回零,点击“是”,并按下操作手柄上的“自动模式”,测量仪进行自动回零,观察是否有异常。
5、回零结束后点击文件新建程序。
6、按f9选择与当前一致的测头和加长杆,选择相应的测尖形态,在激活测尖列表中,如果没有与此次作业相关的测尖形态,点击添加角,调整夹角到作业所需要的角度,点击添加角完成角度添加。
7、点击测头功能上的“测量”,弹出校验测头对话框,修改至与作业需要相应的状态,点击测量,弹出“是否测量所有测头”,点击“是”,弹出“标定工具已经被移动,或者测量仪零点已经被更改”如果改了或者移动了,点击“是”,反之点击“否”如果点击了“是”则在接下来弹出的对话下点击“是”选择手柄“手动模式”对标定球采集最高点,之后按下操作手柄伤的确认键,再按下“自动模式”这时测量仪会自动进行标定。
8、标定完之后点击测头功能上的查看,看结果是否在正确允许范围之内,如果可以就进行下一步,否则重新进行标定。
9、进入工件测量阶段。
10、将需要测量的工件安装在工作台的工装上,并且调整其位置使之在测量机的测量范围之内,并且安装的位置利于测量时的观察和对测量仪的操作。
11、根据形状或图纸要求,认真符合要求的建立坐标系(1)先测量一个平面,然后按下操作手柄上的确定键,在电脑界面按下“Ctrl+Alt+A”弹出坐标系功能对话框,选择平面后点击选择“找正”左边的“Z正”然后点击“找正”,再次选择平面然后点击下面的“Z”接着点“原点”最后确定。

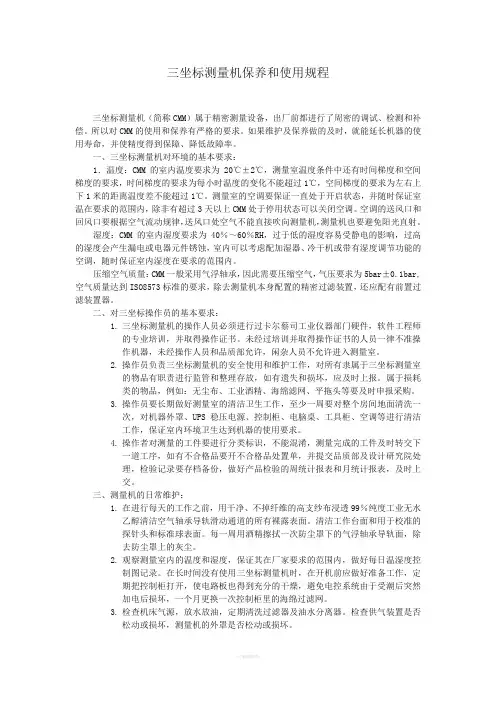

三坐标测量机使用操作规程
![三坐标测量机使用操作规程](https://img.taocdn.com/s3/m/4a62279a04a1b0717fd5ddf6.png)
三坐标测量机保养和使用规程三坐标测量机(简称CMM)属于精密测量设备,出厂前都进行了周密的调试、检测和补偿。
所以对CMM的使用和保养有严格的要求。
如果维护及保养做的及时,就能延长机器的使用寿命,并使精度得到保障、降低故障率。
一、三坐标测量机对环境的基本要求:1.温度:CMM的室内温度要求为20℃±2℃,测量室温度条件中还有时间梯度和空间梯度的要求,时间梯度的要求为每小时温度的变化不能超过1℃,空间梯度的要求为左右上下1米的距离温度差不能超过1℃。
测量室的空调要保证一直处于开启状态,并随时保证室温在要求的范围内,除非有超过3天以上CMM处于停用状态可以关闭空调。
空调的送风口和回风口要根据空气流动规律,送风口处空气不能直接吹向测量机,测量机也要避免阳光直射。
湿度:CMM的室内湿度要求为40%~60%RH,过于低的湿度容易受静电的影响,过高的湿度会产生漏电或电器元件锈蚀,室内可以考虑配加湿器、冷干机或带有湿度调节功能的空调,随时保证室内湿度在要求的范围内。
压缩空气质量:CMM一般采用气浮轴承,因此需要压缩空气,气压要求为5bar±0.1bar,空气质量达到ISO8573标准的要求,除去测量机本身配置的精密过滤装置,还应配有前置过滤装置器。
二、对三坐标操作员的基本要求:1.三坐标测量机的操作人员必须进行过卡尔蔡司工业仪器部门硬件,软件工程师的专业培训,并取得操作证书。
未经过培训并取得操作证书的人员一律不准操作机器,未经操作人员和品质部允许,闲杂人员不允许进入测量室。
2.操作员负责三坐标测量机的安全使用和维护工作,对所有隶属于三坐标测量室的物品有职责进行监管和整理存放,如有遗失和损坏,应及时上报。
属于损耗类的物品,例如:无尘布、工业酒精、海绵滤网、平拖头等要及时申报采购。
3.操作员要长期做好测量室的清洁卫生工作,至少一周要对整个房间地面清洗一次,对机器外罩、UPS稳压电源、控制柜、电脑桌、工具柜、空调等进行清洁工作,保证室内环境卫生达到机器的使用要求。
三坐标操作使用规程
![三坐标操作使用规程](https://img.taocdn.com/s3/m/4beee7cef71fb7360b4c2e3f5727a5e9856a2734.png)
三坐标操作使用规程概述三坐标测量仪器是一种高精度的测量设备,广泛应用于各种工业制造领域中。
为了保证三坐标测量仪器正常运行和准确测量,制定三坐标操作使用规程十分必要。
本文将详细介绍三坐标操作使用规程,包括什么是三坐标操作、三坐标操作的基本要求、操作注意事项等。
什么是三坐标操作三坐标操作是指在三坐标测量仪器上进行的所有操作,包括启动、校准、测量、保存测量数据等。
在三坐标操作中,使用者需要根据三坐标设备的规格和操作手册,了解三坐标的基本配置和最佳操作方法,以确保准确测量目标物体的尺寸和形状。
三坐标操作基本要求设备安全操作在操作三坐标测量仪器之前,使用者应该确保设备状态良好,如下:•仔细检查机器表面是否有损坏。
•检查操作面板和其他设备的所有部分是否紧固和整齐。
•检查全电路是否接正,以及是否符合安全标准。
•检查设备地线是否符合安全标准。
设备前期准备在进行三坐标操作之前,需要进行的准备工作包括:•开启三坐标测量仪器并调整相应设置。
•确保检测头的正确连接和调校。
•放置待测物体并进行适当的定位。
•准确测量待测物体的荷重重心。
测量操作流程进行三坐标操作之前,需要了解测量操作流程,以确保正确高效地完成工作。
该流程通常包括:•安装样品并校准检测头。
•建立新测量点或设置旧测量点。
•设置和调整测量参数。
•进行测量操作。
•根据测量结果进行调整,并保存测量数据。
操作注意事项•在使用过程中,需要遵循使用说明书中给出的操作流程。
•在测量时要准确把握测量的范围和准确性,不能出现过度或不足的情况。
•对于不同的使用程序,需要正确选择所需的程序,并按照操作说明进行操作。
•在设备运行中,要避免丢失数据和崩溃的情况,如出现异常情况,要及时停止设备并进行排查。
•操作完成后,应在设备中清空数据防止对下一次检测带来干扰。
结语三坐标操作使用规程是保证三坐标测量仪器正常运行和准确测量的重要规范。
在运行操作过程中,要严格遵照该规程进行操作,准确检测样品的尺寸和形状,保障工业制造的质量和生产效率。
三坐标测量机使用操作规程
![三坐标测量机使用操作规程](https://img.taocdn.com/s3/m/97f669aee109581b6bd97f19227916888486b9a4.png)
三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备,包括防护眼镜、防护手套等。
2.在使用三坐标测量机前,必须对其进行全面检查,确认设备正常运行。
3.操作人员需熟悉三坐标测量机的各项功能和操作方法,并接受相关培训。
4.操作人员应经常检查设备连接线路和电源线是否正常,如发现问题及时上报。
5.在使用过程中,要保持机器周围环境整洁,消除火源、易燃物等安全隐患。
二、三坐标测量机操作步骤1.打开电源:将电源线插入电源插座,打开电源总开关。
2.开机操作:按下开机按钮,等待系统启动完成。
3.进入软件系统:选择合适的测量软件,按照提示进入测量界面。
4.加载零件:将待测零件放置在三坐标测量机的工作台上,并夹紧固定。
5.确定测量模式:根据实际需要选择合适的测量模式,如手动、自动或半自动。
6.配置测量参数:根据待测零件的尺寸、形状等特征,选择合适的测量参数。
7.执行测量程序:根据测量需求,执行相应的测量程序进行测量。
8.数据处理:待测量完成后,对测量数据进行处理,包括数据分析、图像显示等。
9.保存数据:对测量结果进行保存,确保数据的可靠性和完整性。
10.关机操作:测量完成后,按照操作规范进行关机操作。
三、维护保养规范1.定期清洁:根据实际使用情况,定期对三坐标测量机进行清洁工作,特别是工作台和探头等部件。
2.保持放置环境干燥:三坐标测量机应放置在干燥、通风良好的环境中,以防止机器受潮。
3.避免碰撞:在操作和移动过程中,要注意避免机器碰撞,以防损坏机器。
4.定期校准:三坐标测量机应定期进行校准工作,以确保测量结果的准确性。
5.设备保险:对于长时间不使用的机器,应及时对其进行保险,以免发生意外损坏。
四、故障处理1.设备故障的判断:对于设备出现的故障,要进行故障的判断和分析,找出故障的原因。
2.故障的排除:根据故障的性质和情况,采取相应的措施进行故障的消除。
3.故障报告:对于无法解决的故障,操作人员应及时上报,并提供必要的资料和信息。
三坐标测量仪操作规程
![三坐标测量仪操作规程](https://img.taocdn.com/s3/m/ffb0537184868762cbaed5c6.png)
三坐标测量仪操作规程
一:开机前的准备
1、开启空调,保持测量前室内温度在20±2 °C,湿度控制在40%-60%。
2、清洗导轨,使用无尘布蘸取少量无水酒精擦洗X、Y、Z轴导轨,擦洗导轨面时应单向进行,请勿来回擦拭,注意在擦洗X向导轨时,光栅尺部位不能沾有水迹,测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布,请勿用酒精擦洗,以免漆层脱落。
3、清理检查工作台面上的物件,并用无尘布蘸取无水酒精清洗台面。
二:开机(在长期停机的情况下,测量前的温度应在20±2 °C恒温30分钟后进行)
1、开启测量仪上的空气阀,并保证工作气压在0.4-0.6Mpa范围内.
2、接通电源并开启测量仪的控制盒电源开关。
3、开启计算机,点击桌面上的PC-DIMS软件图标,按右键以管理员身份运行。
4、打开操作手柄上的SERVO PWR ON开关,测量仪加电,按照软件窗口的文字提示进行测量仪位置归零。
5、测量仪校验,点击PC-DIMS软件上的文件菜单,新建测头文件,点击未定义测头,依次加载测座,连接杆、加长杆、测头型号,然后按照测量所需添加测量角度,安置好标准球(适当位置,避免测量仪测量范围超程),点击测量,按软件窗口提示进行校验,校验完成后点击结果查看,测针校准时的形状误差必须<0.005mm,球心位置误差<0。
006 mm,球径测量误差<0。
003mm,如校验结果不满足上述条件,则需重新校验直到合格为止。
6、加载所需测头文件,进行工件检测。
三:关机
测量完成后,将X、Y、Z轴运动到安全的位置和高度后,按与开机相反的顺序,关闭PC-DIMS 软件及计算机,然后关闭控制盒电源,最后关闭气阀。
三坐标操作规范
![三坐标操作规范](https://img.taocdn.com/s3/m/f15332f019e8b8f67c1cb9f4.png)
三坐标操作规范
6。测头较验。 (1),新建程序,选择三坐标需要使用的的测头文件, 添加与选择测头工作所需要的角度,使用标准球较验测 头精度。要求被较准的每个角度误差在0。005以内,若 有角度超出要求值。请擦试测针与标准球,然后再进行 重新较准,若第二次较准精度任然超差,则视为异常。 请停止使用,并汇报负责人。
7。新建测量程序,进行产品测量。 导轨要擦试干净,待酒精干燥之后再才能运行机器。 上海谷为精密机械有限公司
上海谷为精密机械有限公司
1-2.检查机器气气压阀是否为开启状态。
测量机为精密高价值仪器,为了避免 意外造成不必要的重大损失,未经公 司许可人员不得操作三坐标机。
开机项目
1-1.先打开气压 阀
压力表
阀门为开 启状态
机器气压阀开启 状态
1-3.检查压力表压力, 三联体处压力:0.4Mpa~0.6Mpa
三坐标测座使用规 范
B向角度调整时, 双指捏住此区域, 轻轻身下拉住, 然后旋转到需要 的角度,再放手。 A向角度调整 时,双指捏住 此区域两端, 向前后摆动调 整A向角度。
B向角度读数区
角度转换必需按 要求执行,严禁 用蛮力暴力调整 角度。查看角度 读数区数值,检 查角度调整是否 正确,确认正确 之后再进行测量 或角度较验。
上海谷为精密பைடு நூலகம்械有限公司
3.导轨清洁,每次开机用无水酒精擦试导轨。
三坐标测量机操作规程
![三坐标测量机操作规程](https://img.taocdn.com/s3/m/fe2a020f50e2524de4187e0f.png)
三坐标测量机操作规程三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2℃,湿度在25%--75%RH;2.确保电路、气路连接正常,机器导轨无障碍物;3.用酒精擦拭导轨,由内向外依次擦拭(严禁用酒精擦洗光栅);4.检查电压、地线等是否正常,对前置过滤器、冷干机等进行放水检查,查看三坐标测量机上的三联过滤器是否干净;5.打开UPS,再依次打开气源开关(总气阀开关—冷干机开关—三坐标气源开关),保证气压在0.4MPa—0.6MPa(一般为0.48MPa),调节气压时,将压力表下的黑色旋钮拉下,左右旋转即可调节气压,调好气压后,将黑色旋钮按回原位。
二、测量机系统启动1.启动计算机,打开测头控制器开关(黑色);2.打开控制柜电源开关,系统进入自检状态(操纵盒指示全亮),若辑窗口”中的“零件名”可用中文来命名,但不能出现“最”“销”字。
4B三、测头校验在开机或更换拆卸测头后,必须进行测头校验。
一般新建文件时,进入测量软件后会自动弹出“测头功能”窗口,也可以在“插入—硬件定义—测头”菜单中进入窗口,还可以将光标放在测头文件语处,按下F9键进入窗口。
推荐按快捷键CTRL+ALT+P。
操作步骤:1、首先在“测头文”处输入测头文件名,再选中“未定义测头”在“测头说明”的下拉菜单中选择所需测针文件(如果要删除侧头文件,则在“测头文”中选中所要删除的文件名,然后点击“删除”即可);注:该测量机的测头文件名为:PROBEPH10T接头:b angle接头:a angle连接:EXTEN200_13_CF(此为更换200加长杆时)连接:PROBETP200以上部分文件名不变;加装测针则在其后继续加载文件名,文件名中EXTEN 为加长杆,如EXTEN20MM :20mm 的加长杆(50mm 加长杆可用EXTEN20MM+EXTEN30MM 来叠加);注:TP200的测座金属测针最长只能加长到50mm ;非金属加长杆不能加载超过100mm ,且不能连接金属测针;非金属加长杆与金属测针相连,长度限制按金属侧针的算;星型测针(固定)文件名为:测尖号1:TIP2BY18MMSTAR测尖号2:TIPSTAR2BY30测尖号3:TIPSTAR2BY30测尖号4:TIPSTAR2BY30测尖号5:TIPSTAR2BY30;五方向测针文件名为:连接:EXTEN5WAY测尖号1:Z 负方向上的测针测尖号2:X 正方向上的测针测尖号3:Y 正方向上的测针测尖号4:X 负方向上的测针测尖号5:Y 负方向上的测针; 注:星型测针,五方向测针A 方向只能是竖直方向,B 方向可以旋转,且最对只能加长20mm。
三坐标测量机操作规范
![三坐标测量机操作规范](https://img.taocdn.com/s3/m/26be19bb0342a8956bec0975f46527d3240ca687.png)
三坐标测量机操作规范一、设备操作规范1.开机前,确定仪器平稳后方可进行操作。
2.检查三坐标测量机的各项功能是否正常,如触发系统、软件程序、测头、示波器等。
3.检查三坐标测量机的各个运动轴是否存在松动或卡滞现象。
4.启动三坐标测量机,进行系统自检,确保设备处于良好工作状态。
5.准确安装待测物体并调整固定夹具,保证测量物体稳固及正确放置。
6.保证工作环境干净整洁,禁止将杂物置于测量平台。
二、操作流程规范1.启动三坐标测量机后,根据待测物体的特点选择合适的测量方案。
2.在测量软件中输入测量参数,包括待测物体的尺寸、形状等信息。
3.选择合适的测量模式,例如点测量、线测量、面测量等。
4.对待测物体进行初步定位,使其位于测量范围内,并保持稳定。
5.进行标定操作,根据测量物体的特性,选择适当的标定体进行设定。
6.在测量软件中设置合适的测量参数,包括测量精度、测量点数等。
7.通过示波器观察测量结果,保证测量结果的稳定性和准确性。
8.进行实际测量操作,将测量头顶点精确地放置在测量物体的测量点上。
9.对测量过程中产生的异常值进行品质判断,如判断是否超过了预设公差范围。
10.保证测量物体的环境温度稳定,以免产生测量误差。
11.将测量结果导出或打印,保存相关测量信息。
三、操作注意事项1.在操作过程中,保持工作区域整洁,避免杂物干扰操作。
2.定期清洁测量机的测头和平台,并定期检查仪器的运动轴是否正常。
3.在操作过程中,避免使用过大的力量,以免损坏设备和待测物体。
4.在测量的前后,要确保待测物体的表面干净。
如有需要,可以进行清洗处理。
5.操作过程中,应避免用手直接触摸待测物体,以免影响测量的精确性。
6.调整夹具时,要保证夹具与测量平台的平行度和垂直度,以免产生偏差。
7.在进行形位公差测量时,要注意进行正确的坐标轴设置和坐标系转换。
8.操作人员在进行测量时应佩戴合适的防静电设备,并注意观察周围环境的静电情况。
9.操作人员需要熟悉并掌握测量机的操作手册,并遵循操作流程进行测量。
三坐标操作规程
![三坐标操作规程](https://img.taocdn.com/s3/m/4170d2ac960590c69ec3766b.png)
三坐标测量机操作规程
第一步骤:安装三坐标测量机,连接电源线与数据线。
第二步骤:打开电源开关,并检查是否达到测量机要求。
第三步骤:依次开启三坐标测量机开关,计算机电源开关,上述各部工作均正常后方可进行下列操作
第四步骤:打开电脑桌面上的Online软件,进入检测画面。
第五步骤:点击校准测头程序对测头进行校准。
第六步骤:点击Online软件里面的开始、新建,输入零件名称型号,完成测量前的准备工作。
第七步骤:安装需要检测的产品,根据图纸或数模,采集需要建立坐标系的元素。
第八步骤:根据采集的元素,建立坐标系。
第九步骤:根据图纸或数模的要求,对需测量的各个元素进行测量。
第十步骤:检测完毕后对测量的结果进行输出与保存。
第十一步骤:测量完毕后依次关闭测量软件、计算机和三坐标测量机。
第十二步骤:对设备进行维护与保养。
批准:审核:编制:付科平。
三坐标操作规范
![三坐标操作规范](https://img.taocdn.com/s3/m/e038726c7e21af45b307a886.png)
三座标测量机操作规范一、作业前环境要求:1、作业前检查坏境条件,室内清洁,室内相对湿度为45%—65%,室温为20℃±2 ℃,气压不能低于0.5MPa,电源50Hz,220V±10V。
2、保持测量机导轨清洁。
3、接通电源和气源预热半个小时,使仪器达到最佳工作状态。
二、作业程序:1、打开气源阀门,控制柜,测头控制电源,系统进入自检状态。
2、点击启动测量软件,按下SERVO PWR ON按键解开操作手柄锁。
3、选择当前加载测头。
4、弹出机器自动回零,点击“是”,并按下操作手柄上的“自动模式”,测量仪进行自动回零,观察是否有异常。
5、回零结束后点击文件新建程序。
6、按f9选择与当前一致的测头和加长杆,选择相应的测尖形态,在激活测尖列表中,如果没有与此次作业相关的测尖形态,点击添加角,调整夹角到作业所需要的角度,点击添加角完成角度添加。
7、点击测头功能上的“测量”,弹出校验测头对话框,修改至与作业需要相应的状态,点击测量,弹出“是否测量所有测头”,点击“是”,弹出“标定工具已经被移动,或者测量仪零点已经被更改”如果改了或者移动了,点击“是”,反之点击“否”如果点击了“是”则在接下来弹出的对话下点击“是”选择手柄“手动模式”对标定球采集最高点,之后按下操作手柄伤的确认键,再按下“自动模式”这时测量仪会自动进行标定。
8、标定完之后点击测头功能上的查看,看结果是否在正确允许范围之内,如果可以就进行下一步,否则重新进行标定。
9、进入工件测量阶段。
10、将需要测量的工件安装在工作台的工装上,并且调整其位置使之在测量机的测量范围之内,并且安装的位置利于测量时的观察和对测量仪的操作。
11、根据形状或图纸要求,认真符合要求的建立坐标系(1)先测量一个平面,然后按下操作手柄上的确定键,在电脑界面按下“Ctrl+Alt+A”弹出坐标系功能对话框,选择平面后点击选择“找正”左边的“Z正”然后点击“找正”,再次选择平面然后点击下面的“Z”接着点“原点”最后确定。
三坐标测量机操作规范
![三坐标测量机操作规范](https://img.taocdn.com/s3/m/a4626e464a7302768e9939e4.png)
三坐标测量机操作规范三坐标测量机是一种高精度的测量仪器,优良的使用环境,及时的维护和保养,能延长机器的使用寿命。
并可保障精度,降低故障率,提高额度的使用效率。
一、开机前的准备1.三坐标测量机对环境要求比较严格,控制机房环境温度和温度(24小时以上)。
检测工件按规定时间提前放入测量机房进行恒温,三坐标测量机与与检测工件温差不超过0.3℃2.三坐标测量机使用空气轴承开机前检查机床气源压力,放出过滤器中的油和水,定期清洗过滤器及油水分离器。
还应注意检查空气压缩机,储气罐和冷冻式空气干燥机。
3.三坐标测量机的导轨加工精度很高,与空气轴承的间隙很小,开机前清洁测量机的导轨与工作台表面,花岗岩导轨和工作台表面用无水乙醇擦拭,切记在保养过程中不能给任何导轨上任何性质的油脂。
4.开机前检查电源,在我国电源电压及频率的稳定性有待提高,所以三坐标测量机厂家要求客户必须配置不间断稳压电源,设备必须有可靠的接地装置,接地电阻应小4Ω,当大于4Ω时,应补增接地装置长度。
定期检查接地电阻,并注意日常维护5.在南方湿润的环境中还应该定期把电控柜打开,使电路板也得到充分的干燥,避免电控系统由于受潮空间加电后损坏,经常检查光栅尽表面是否有水滴(尤其是开关空调后),如果有水,一定要用干脱脂棉擦拭干净。
6.开机运行一段时间,并检查软件、控制系统、测量主机各部分工作是否正常二、工作过程1.被测零件放在工作台上检测之前,应先清洗去毛刺,防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及探针,等高块的使用寿命。
2.小型及轻型零件放到工作台后,应坚固后再进行测量,否则会影响到测量精度。
3.大型及重型零件放置到工作台上的过程中应轻放,以避免造成剧烈碰撞,必要时可以在工作台上放置等高块以防止碰撞。
4.查看零件图纸,了解测量要求和方法,规划检测方案或调出检测程序。
5.按照测量方案安装探针及探针附件。
要按下“急停”按钮后再进行,并注意轻拿轻放,用力适当,更换后试运行时要注意试验一下测头保护功能是否正常,在工作过程中,测座在转动时(特别是带有加长杆的情况下)一定要远离零件,以避免碰撞。
三坐标测量仪操作规程
![三坐标测量仪操作规程](https://img.taocdn.com/s3/m/75d48659ff4733687e21af45b307e87101f6f8b3.png)
三坐标测量仪操作规程温度,湿度,油份,腐蚀⽓体,震动及空⽓流动的速度等都会影响精度。
压⼒机,⼤型加⼯机械或送风机等震动严重的地区不能安装。
温度的变化会引起光栅尺及公建的⼤⼩变化,以及CMM构造变化,造成精度低下。
室内温度:20±2℃,2℃/8h,1℃/m。
相对湿度:40﹪—60﹪震动:应该与外部震动隔离⼆:开机步骤:1、先打开空⽓开关,确认压缩空⽓压⼒值在87PSI(0.6Mpa)以上,确认冷⼲机出⽓管内压缩空⽓不含油、不含⽔。
2、打开电脑。
(开机前应⽤酒精和⽆尘抹布擦拭机器导轨和⼯作台)3、打开操作平台上“绿⾊”按钮→30s后听到滴的⼀声,即可打开系统软件→出现对话框“您要允许以下程序对此计算机进⾏更改吗?”点击“是”→搜索原点“是”→搜索原点结束“确定”三、三坐标测量仪的操作:创建测头组1.点击正上⽅“测头”→测头编号选择→选择要删除的坐标2.点击“测头(P)”→追加当前测头组⽅向A,点击“是”→在操作台上找到基准球的6点(最⾼点,于测针垂直的最⼤圆周上均匀4点,再回到最⾼点)→确认→输⼊需要的坐标:A轴、B轴→原名称prbs 改为prb6等,注意不要于原来坐标代号重复→确认→出现“请旋转对应的A、B轴坐标”的对话框,依照旋转测头:A轴为纵向,B 轴为横向→在操作台上找到基准球的6点→确认(若不再添加,点击取消;添加重复以上步骤)基准球校正点击正上⽅“测头(P)”→测头再校正(C)→基准球位置指定吗<是>→在操作台找到基准球的6点→确定→出现基准球位置指定结果,确认→是,选择对应的测针点击“添加”键→确认(A:00,B:00)旋转测头对应A、B轴,再确认,系统会⾃动测量,各个坐标依次测完,出现校正结果,点击关闭→操作完成(建议每周校正⼀次,使⽤频率较低周期可延长。
)注:基准球直径25;标准偏差≤0.003;真球度≤0.005,若超出标准偏差,需重新校正。
被测零件在检测之前,应先清洗去⽑刺,防⽌在加⼯完成后零件表⾯残留的冷却液及加⼯残留物影响测量机的测量精度及测尖的使⽤寿命。
三坐标操作规程
![三坐标操作规程](https://img.taocdn.com/s3/m/fa6916d97f1922791688e876.png)
三坐标操作规程1.操作维护和设备修理人员均应具有相关经验,能胜任此工作,必须遵守相关章程规定的要求及条例,包括《工作法案》(1974年)中健康安全的规定,联邦法律章程公布的《职业健康和安全法案(OSHA)》(1910年,题号29)以及任何可能成为合法规定的附加和修改条例等等。
2.开机前请检查工作台面确认三坐标测量机(CMM)可安全运行。
3.检查是否正确的安装了测头系统。
4.确认压缩空气已经打开,压力表(指针指向0.63Mpa(90psi/6.3bar)。
如气压不足,请继续下一步前检查并解决气源问题。
5.打开电脑及数控器电源,使控制电脑启动。
6.关机将三坐标测量机置于安全的位置(回零)。
7.确保软件运行环境正常。
(所有任务均已完成,关闭指令已正确执行。
)8.逆时针旋转阀门开关以关闭压缩空气。
9.关掉电源。
10.如果长时间不用,建议您用防尘罩保护三坐标测量机和工作台。
注意:1. 在操作过程中,三坐标测量机的运动部分都有潜在人身伤害可能,所以所有操作人员都必须明白这一点。
此外,操作人员也必须了解摆放在大理石工作台上的物品也有可能伤及设备。
如果测针与物体间发生非预期接触(非法接触)时,CMM 会自动停止运行,但测头和主轴并没有此功能。
2. 在开机前,确保所有机器提供的保护罩和保护盖处于正确的位置。
当执行维护任务(要求移开保护罩)时,确保断开气源与供电设备,或者如果在任务操作时需要供电,请确保有他人在旁协助。
当你在执行操作任务时,还要保证其他人员不会擅自通、停电源或气源。
3. 当机器气动系统和电气系统运作时,时刻注意所有当前的安全工作。
4. 确认供气清洁干燥,至少保持6.3 bar (90psi)且满足设备安置图上所标明的该型号的耗气量要求。
5. 切勿在导轨面上加润滑油或防锈剂,否则将导致气浮块性能下降并可能伤及三坐标测量机。
6. 请使用通用清洁剂,分析纯酒精,110#或140#汽油等清洁剂机器。
7. 在大理石工作台表面移动物体时请谨慎小心,尤其是辅助脚经过的区域。
三坐标测量机安全操作及保养规程
![三坐标测量机安全操作及保养规程](https://img.taocdn.com/s3/m/adf487ae112de2bd960590c69ec3d5bbfc0ada55.png)
三坐标测量机安全操作及保养规程三坐标测量机是一种精密的测量仪器,用于测量三维空间中各种零部件的形状、位置和尺寸等参数。
在使用过程中,必须遵守一系列安全操作和保养规程,以确保其正常运行和准确测量。
下面介绍三坐标测量机的安全操作和保养规程。
一、安全操作规程1.1 机器本身的安全三坐标测量机是一个多功能的精密仪器,操作人员在使用前必须检查机器本身是否安全,并确保机器各部件的操作和功能正常。
以下是检查机器本身安全的几点内容。
1.1.1 机器运转前,先检查机器的螺栓、齿轮、导轨等部件是否松动、磨损、误差和故障等情况。
1.1.2 对于检测平台,需要检查其尺度是否清洁无障碍、是否水平,定位装置是否完好无缺。
1.1.3 检查测头的接触面、接近探针是否干净,且符合配套探针及传感器。
1.1.4 在操作过程中,应配合液压系统或气动系统,根据操作规程逐级下降、升高,不得在非操作点下降、升高操作。
1.1.5 在操作过程中,应避免机械碰撞和生锈机器器件的使用。
1.2 操作人员的安全操作人员在使用三坐标测量机的同时,必须遵守一系列操作规程,以确保自身安全不受到伤害。
1.2.1 操作人员必须穿戴防护用品,包括手套、护目镜、防尘面具、防静电鞋等,并避免长时间操作。
1.2.2 操作人员在操作前,必须认真阅读使用手册,并了解机器的结构和功能,保证能够正确操作机器。
1.2.3 操作人员在操作时,必须专心致志,避免分心或将注意力转移到其他事物上。
1.2.4 在操作过程中,应避免瞬间触碰三坐标测量机及其附属设备等,以免造成误操作及危险操作(如在开机状态下,插拔信号线头)。
二、保养规程三坐标测量机是一种精密仪器,保养对于其正常运行和测量结果的准确性至关重要。
以下是三坐标测量机的保养规程。
2.1 机器的日常维护2.1.1 定期清洁机器外壳和内部结构,例如:刀柄、主轴等。
用特定工具对轴承、阀门、电线进行清洗,避免空间环境造成污染。
2.1.2 定期更换传感器、探针、磁头、马达或伺服器和其他配件,避免达到使用年限而出现的误差。
三坐标测量机的使用维护以及操作规程
![三坐标测量机的使用维护以及操作规程](https://img.taocdn.com/s3/m/4e0d0cd6a58da0116c17492b.png)
三坐标测量机的使用维护以及操作规程【测量机维护】汽油:标号180号航空汽油;酒精:99.9%无水酒精;工作台:用酒精清洁,零件放置在保护垫块上,测量完毕,将零件从工作台移开;导轨:金属导轨用汽油,花岗岩导轨用酒精清洁,严禁将任何物件放置在导轨上;气源:保持气源干净,经常检查过滤器是否有水或油;电源:应有稳压电源,最好有UPS,1000W(只供计算机)/3000W(全供);计算机:防止病毒,并尽可能专机专用;控制系统:防潮;标准球:用酒精清洁,不能磕碰,注意防锈;操作盒:使用时,操作盒方向面向机床X轴;不使用时,正放在工作台中央;电控桌:严禁将流体物放置在桌面上,并保持桌面整洁;PH9/10:定期检查安装是否牢固,测头旋转前必须确定是否安全,关闭机床时关闭PH9/10控制盒;测尖/加长杆:清洁用酒精,防止磕碰,不使用测尖注意入盒,测尖盒放置安全处,并注意正向,防止倒置.【操作规程】一.开机及初始化先给电控柜及计算机系统加电。
机床使用的是经过改进的意大利DEA公司的TUTOR 系统软件。
点击EMEAS进入测量系统,然后分别点击POWER及Initalize 进行初始化之后,就可以进行测量进程。
在打开EMEAS软件POWER按钮之前,一定要保证电控柜处于正常加电状态,否则将会出现通讯错误的提示。
二.测头管理测头每次安装都要进行标定(Calibration)及校正(Qualification)才能使用,其原因在于机器本身不知道测尖的具体位置,及测头半径,也就无法确定测量点相对于原点的坐标。
标定及校正都是对标准球进行的。
标定时选定1 号标准球,核对标准球的直径数值,测头偏置是待标定测尖对测头旋转中心的偏置,即可出现测量屏幕,按测球的方法打五点(球极上一点,赤道上四点),测量结束后出现测量结果屏幕,标定过程结束,标定结果自动保存。
校正是针对标定的测头进行的。
它得到的是当前测头相对标定测头的偏置。
因此,标定的测头是一个公共基准,在所有的标定校正过程中,标定的只能是一个测尖,校正的是其他测尖。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三坐标测量仪操作规
1 围
本操作规规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。
本操作规适用于公司三坐标测量机的操作。
2 规性引用文件
下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件,其最新版本(包括所有的修改)适用于本文件。
GB/T 16857.1:2002 产品几何量技术规(GPS) 词汇
3 术语和定义
3.1 三坐标测量机
通过运转探测系统测量工件表面空间坐标的测量系统。
(源自GB/T 16857.1:2002,2.1)
3.2 EHS
EHS是环境 Environment、健康Health、安全Safety的缩写。
4 职责
4.1 三坐标技术员
负责测量程序的编辑,操作员的测量培训, 仪器的使用与维护保养,备品备件的申请、选型。
4.2 操作员
负责测量程序的编辑,仪器的使用与维护保养,备品备件工装的申请、选型。
4.3 计量员
负责仪器的周期校准工作。
5 过程描述
5.1 测量前准备
5.1.1 开机前应用蘸有无水乙醇的无尘布擦拭机器导轨,导轨擦拭禁用任何性质的油脂。
本标准文件为上海万泽精密铸造有限公司所有,内部使用,拥有著作权及法律规定的任何权益。
未经授权,任何个人或组织均不得以任何方式发行、披露或使用,否则其行为将受到法律许可范围内的起诉。
1 / 1
5.1.2 开机前检查是否有阻碍机器运行的障碍物。
5.1.3 零件检测时应满足下列环境要求:
1) 室温度:20℃±2℃;
2) 相对湿度:35﹪~75﹪;
3) 气压要求:大于0.45Mpa,小于0.75Mpa。
5.1.4 检查空压气管是否接好,气管是否漏气。
气压低于规定值时,不准操作,否则会严重损坏机器。
5.1.5 被测零件在检测之前,应先清洗去毛刺,防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。
被测零件在测量之前应在室恒温,如果温度相差过大就会影响测量精度。
根据零件的大小、材料、结构及精度等特点,适当选择恒温时间,以适应测量仪室温度,减少冷热对零件尺寸的影响。
5.1.6 设备确认性能完好方可作业。
5.2 三坐标测量仪的操作
5.2.1 开机操作:
A. 接通系统总电源;
B. 接通控制系统电源;
C. 首先将空压气管开关打开;
D. 待气压正常后,先打开控制柜然后打开计算机电源开关;
E. 启动PC-DMIS软件,打开操作盒上的急停按钮;
F. 按软件提示进行”回零”。
5.2.2 测量:
A. 进入测量系统,依操作顺序及相关测量方法进行测量;
B. 选择合适的测量探头,测量标准球直径;
C. 建立新的测量项目,放置测量工件;
D. 进行工件尺寸测量,记录测量数值;
E. 保存测量报告,完成测量工作并确认;
F. 退出测量系统;
G. 取走工件。
5.2.3 关机步骤:
A. 将测头座A角转到90度,B角转到180度;
B. 将Z轴运行至安全位置(不易被触碰的位置);
C. 按下操作盒上的急停按钮,关断电源;
D. 退出测试软件的操作界面;
E. 关闭计算机;
F. 关闭电源。
5.3 注意事项
5.3.1 请勿在计算机安装其他应用软件,以免三坐标操作软件不能正常运行。
5.3.2 在开机前必须检查计算机与主机的连接线、电源插头插座是否正确,有无松动,确认正确后,方可开机。
5.3.3 防止计算机被病毒感染。
5.3.4 严禁用脱脂棉清洗导轨,以防止棉绒进入气浮块中。
5.3.5 保养过程中不能给任何导轨加任何性质的油脂。
5.3.6 禁止在工作台导轨面上放置任何物品,不要用手直接接触导轨工作面。
5.3.7 为保持室湿度,不要用湿拖把拖地。
5.3.8 不要使用压缩空气来清理机器,压缩空气可能导致污垢、金属片等影响气浮的正常工作。
5.3.9 石平台上摆放工件应轻拿轻放,不可碰撞、划伤,平台、凹槽处经常清扫灰尘。
5.3.10 测量工件时,如果中间休息,要把Z轴移动到被测工件的上方,并留出一段安全距离,按下操作盒上的紧急制停按钮。
测量完成后搬运工件时,先将测头移至安全位置,注意工件不能磕碰工作台面,特别是机器的导轨面。
5.3.11 测量小孔或者狭窄槽之前请确认回退距离设置是否适当。
5.3.12 运行测量程序之前请检查当前坐标系和测头是否和该段程序要求的坐标系和测头一致。
5.3.13 在使用过程中,当各轴移到极限位置或测头接近工件时应降低速度,避免碰撞。
5.3.14 在工作过程中如有异常情况,应立即停机断电,注意气表压力,如发现缺气、漏气时不可继续作业,在排除故障后方可使用。
5.3.15 定期对仪器进行保养维护,预防高温、过湿、灰尘、腐蚀性介质、水等浸入仪器或计算机部。
5.3.16 试验过程中,如有异常情况,请立即按下“紧急制停”按钮。
5.3.17 离开操作台后,必须将移动速度按钮移动至最低速度。
5.3.18 为保持仪器的精确度,除工作移动的部件外,其余部分的拆卸修理应请专业人员进行。
5.4 维护保养
5.4.1 作业容
5.4.1.1 日常保养
三坐标的日保养又可分为两个部分,即开机前与开机后。
对三坐标的保养,在开机前我们要做到以下几个方面:
①检查并放掉空压机、过滤器、储气罐、管道中的水。
②在打开空调的情况下,用无尘布沾无水酒精清洁裸露在空气中的导轨面,待导轨干燥后才能运行
机器。
严禁用酒精擦拭光栅尺。
并清洁室环境,并保持清洁。
③检查测量机导轨区域是否有障碍物,测座旋转时测头是否会碰撞台面或工件。
④检查测量机各电缆、气管、地线等连接正常、可靠。
⑤检查室温、湿度是否在要求围(20℃±2℃,35%~75%)。
⑥打开气源开关,检查输入的气源压力是否符合要求(0.45MPa-0.75MPa)。
⑦打开电源,检查电源是否正常(220V±10%)。
⑧依开机顺序开机。
⑨保持好检测间的温度条件,与检测无关人员不得随意进出检测间。
5.4.1.2 月度保养
①测量典型零件,检查测量机精度是否有很大的变化,能否满足要求。
在季节变化或环境条件变化
时尤其需要检查。
②检查过滤器是否清洁。
检查供气管道是否清洁,若有污垢,则将之清洗或者更换。
5.4.1.3 季度保养
三坐标测量机的季保养是在月保养的基础上进行的。
①清洗过滤器滤心。
②季节变更时,检查环境条件温、湿度变化情况。
③检测典型零件,确定测量机精度变化情况。
④检查探测系统即测头精度。
估算测头寿命,适当准备备件。
5.4.1.4 年度保养
①检查压缩空气管道、储气罐的安全性等。
②对测量机气浮块、传动带、电机等机械部分进行检查。
③清洁光栅尺,检查读数头工作状态。
④对控制系统进行清洁,检查部电缆头是否松动。
5.4.2 仪器校准
①此仪器校准由有校准资质的机构执行,校准周期为1年/次。
②在大修或者移动机器后及测量结果异常无法排除时,及时安排校准。
6 记录
6.1 应保存三坐标检测的原始记录,记录保存要求符合客户的规定要求。
三坐标测量机PDF原始数据形式见附录A。
6.2 客户无要求时提供三坐标测量原始数据,客户有要求时按客户要求执行。
7 安全
7.1 三坐标测量设备属于精密设备必须持证上岗。
7.2 进入三坐标测量人员必须遵守公司EHS要求。
附录A
三坐标测量机PDF原始数据形式。
