石油化工各专业图形符号
管道仪表流程图常用图例符号
按钮符号
01
启动按钮符号
02
停止按钮符号
03
复位按钮符号
表示一个用于启动设备的按钮， 通常与接触器或继电器配合使用。
表示一个用于停止设备的按钮， 通常与接触器或继电器配合使用。
表示一个用于将设备恢复到初始 状态的按钮，通常与断路器或控 制器配合使用。
指示灯符号
电源指示灯符号
表示电源状态的指示灯，通常用于显示设备是否接通电源。
直线管道
弯头
表示为一段直线，通常标注有管道直径、 管道材质等信息。
表示为管道弯曲的部分，通常有90度弯头 、45度弯头等类型，用于改变管道方向。
三通、四通
异径管
表示为管道分支的部分，三通有一个入口 两个出口，四通有一个入口三个出口，用 于实现管道的分支连接。
表示为管道直径发生变化的部分，用于连 接不同直径的管道。
作用
它直观地展示了工艺流程中各个组成部分的连接关系、操作顺序以及控制系统 的配置，为工程设计、施工、操作和维护提供了重要的依据。
管道仪表流程图的应用领域
石油化工
在石油炼制、化工生产等领域， P&ID用于描述工艺流程，确保设
备的安全运行和产品质量。
制药行业
在药品生产过程中，P&ID有助 于确保生产流程的准确性和可 重复性，保证药品质量。
流量计符号
转子流量计
表示通过测量流体中旋转转子的转速来推算流量 的仪表。
涡街流量计
表示利用流体中的涡街现象来测量流量的仪表。
电磁流量计
表示通过测量流体在磁场中产生的感应电势来推 算流量的装置。
物位计符号
1 2
浮球式物位计
表示通过浮球在液体中的浮沉来测量物位的仪表。

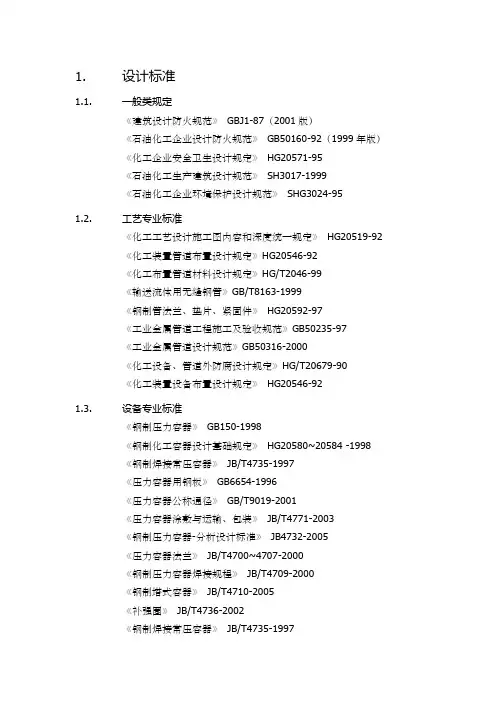

各专业参考规范
1.设计标准1.1.一般类规定《建筑设计防火规范》GBJ1-87（2001版）《石油化工企业设计防火规范》GB50160-92（1999年版）《化工企业安全卫生设计规定》HG20571-95《石油化工生产建筑设计规范》SH3017-1999《石油化工企业环境保护设计规范》SHG3024-951.2.工艺专业标准《化工工艺设计施工图内容和深度统一规定》HG20519-92《化工装置管道布置设计规定》HG20546-92《化工布置管道材料设计规定》HG/T2046-99《输送流体用无缝钢管》GB/T8163-1999《钢制管法兰、垫片、紧固件》HG20592-97《工业金属管道工程施工及验收规范》GB50235-97《工业金属管道设计规范》GB50316-2000《化工设备、管道外防腐设计规定》HG/T20679-90《化工装置设备布置设计规定》HG20546-921.3.设备专业标准《钢制压力容器》GB150-1998《钢制化工容器设计基础规定》HG20580~20584 -1998《钢制焊接常压容器》JB/T4735-1997《压力容器用钢板》GB6654-1996《压力容器公称通径》GB/T9019-2001《压力容器涂敷与运输、包装》JB/T4771-2003《钢制压力容器-分析设计标准》JB4732-2005《压力容器法兰》JB/T4700~4707-2000《钢制压力容器焊接规程》JB/T4709-2000《钢制塔式容器》JB/T4710-2005《补强圈》JB/T4736-2002《钢制焊接常压容器》JB/T4735-1997《钢制人孔和手孔》HG/T21514~21535-2005《设备吊耳》HG21574《塔器设计技术规定》HG20652-1998《中低压化工设备施工及验收规范》HGJ209-83《化工塔类设备施工及验收规范》HGJ211-85《石油化工钢制塔、容器现场组焊施工工艺标准》SH3529-1999《中厚钢板超声波检验方法》GB/T2970-91《钢锻件超声波检验方法》GB/T6402-91《化工设备安装工程质量检验评定标准》HG20236-93国家质量技术监督局“压力容器安全技术监察规程”19991.4.自控专业《流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量》GB/T2624-93《工业自动化仪表工程施工及验收规范》GB50093-2002《爆炸和火灾危险环境电力装置设计规范》GB50058-92《石油化工企业设计防火规范》99年修订《过程测量和仪表控制的功能标志及图形符号》HG/T20505-2000《自动化仪表选型设计规定》HG/T20507-2000《控制室设计规定》HG/T20508-2000《仪表供电设计规定》HG/T20509-2000《仪表供气设计规定》HG/T20510-2000《仪表报警、安全连锁系统设计规定》HG/T20511-2000《仪表配管、配线设计规定》HG/T20512-2000《仪表系统接地设计规定》HG/T20513-2000《仪表及管线伴热和绝热保温设计规定》HG/T20514-2000《仪表隔离和吹洗设计规定》HG/T20515-2000《自控设计常用术语名词》HG/T20699-2000《自控安装图册》HG/T21581-95《可编程控制器系统工程设计规定》HG/T20700-2000《石油化工企业可燃气体和有毒气体检测报警设计规范》SH3063 1.5.设备安装与验收《现场设备、工业管道焊接工程施工及验收规范》GB50236—98《石油化工施工安全技术规程》SH3505—1999《化工工程建设起重施工规范》HGJ201—83《化工机器工程施工及验收规范》（通用规定）HGJ203—83《化工机器工程施工及验收规范》（化工用泵）HGJ207—83《工业设备及管道绝热工程施工及验收规范》GB50185—93《化工设备管道防腐工程施工及验收规范》HGJ231—91《石油化工设备安装工程工程质量检验评定标准》SHJ514—90《压缩机、风机、泵安装工程施工及验收规范》GB50275—98《石油化工设备和管道涂料防腐蚀技术规范》SH3022—1999《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501—1997《工业金属管道工程施工及验收规范》GB50235—97《现场设备、工业金属管道焊接工程施工及验收规范》GB50236—98《工业设备及管道绝热工程施工及验收规范》GBJ126—89《工业设备、管道防腐蚀工程施工及验收规范》HGJ229—91《石油化工企业设备管道表面色和标志》SHJ43—91《埋地钢质管道环氧煤沥青防腐蚀层施工及验收规范》SY/T00447—96《埋地钢质管道聚乙烯胶粘带防腐蚀层施工及验收规范》SY4014—931.6.管道的安装及验收遵循规范《现场设备、工业金属管道焊接工程施工及验收规范》GB50236—98《工业设备及管道绝热工程施工及验收规范》GBJ126—89《工业设备、管道防腐蚀工程施工及验收规范》HGJ229—91《石油化工企业设备管道表面色和标志》SHJ43—91《埋地钢质管道环氧煤沥青防腐蚀层施工及验收规范》SY/T00447—96《埋地钢质管道聚乙烯胶粘带防腐蚀层施工及验收规范》SY4014—931.7.自控仪表的安装及验收遵循规范《仪表安装调校施工及验收技术规范》HGBJ96—88化工部设计标准图《自控安装图册》HGJ516—87(1988)《石油化工仪表工程施工技术规程》SHJ3521—1999《工业自动化仪表工程施工及验收规范》GBJ131—90《自动化仪表安装工程质量检验评定标准》GB131—90《现场设备、工业管道焊接工程施工及验收规范》GB50236—98《石油剧毒、易燃可燃介质管道施工及验收规范》SH3501—97《工业设备及管道绝热工程施工及验收规范》GB50185—931.8.电气设备的安装及验收遵循规范《电气装置安装工程低压电器施工及验收规范》GB50254—96《电气装置安装工程接地装置施工及验收规范》GB50169—92《电气装置安装工程旋转电机施工及验收规范》GB50170—92《电气装置安装盘、柜二次回路接线施工及验收规范》GB50171—92《电气装置安装工程电气设备交接实验标准》GB50150—91《电气装置安装工程电缆线路施工及验收规范》GB50168—92《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96《建筑电气安装工程质量验收规范》GBJ50302—2002说明：以上标准和规范都必须是业主/买方认同的，若有不符合业主/买方规定和要求的，项目将按业主/买方规定的符合相关国家或行业的标准和规范执行。
石油大学 《化工设计概论》期末考试及答案
石油大学《化工设计概论》中国石油大学（北京）远程教育学院期末考试《化工设计概论》关于课程考试违规作弊的说明1 、提交文件中涉嫌抄袭内容（包括抄袭网上、书籍、报刊杂志及其他已有论文），带有明显外校标记，不符合学院要求或学生本人情况，或存在查明出处的内容或其他可疑字样者，判为抄袭，成绩为“0”。
2 、两人或两人以上答题内容或用语有50%以上相同者判为雷同，成绩为“0”。
3 、所提交试卷或材料没有对老师题目进行作答或提交内容与该课程要求完全不相干者，认定为“白卷”或“错卷”，成绩为“0 ”。
一、题型分基础题（ 90 分）和计算题（ 10 分）（ 1 ）基础题分为概念题、问答题和简答题。
概念题， 8 题，每题 5 分，共40 分；问答题， 10 题，每题 2 分，共 20 分；简答题， 6 题，每题 5 分，共 30 分（ 2 ）计算题， 1 题， 10 分，共 10 分。
二、基础题（ 90 分）1、概念题（给出下面概念和术语的定义，8题，每题5分，共40分）① 间歇过程答：是指一个装置，或几套装置，或所有装置，都设计成经常地开车和停车，来生产一个产品。
②管件答：管件就是用于在管道系统中改变走向、高度，或改变管径，或引出支管等所使用的管道部件。
③ 分离因子答：是表征混合物在特定分离过程中可以得到的分离程度的一种量度。
④ 项目建议书答：由项目筹建单位或项目法人根据国民经济的发展、国家和地方中长期规划、产业政策、生产力布局、国内外市场、所在地的内外部条件，就某一具体新建、扩建项目提出的项目的建议文件，是对拟建项目提出的框架性的总体设想。
它要从宏观上论述项目设立的必要性和可能性，把项目投资的设想变为概略的投资建议。
⑤ 扩散分离过程答：是指从混合物中将目标物质隔离出来的过程；与其他部分或整体、主体分开；一个分类学单位从同一级别的另一单位分出去。
⑥ 管道仪表流程图答：是一种化工工艺图，也叫带控制点流程图，用来表达物料从原料到产品生产过程和控制方法的图样。
自动化控制工程设计中常用图形符号及字母代号
3.2.3 仪表位号的表示方法
1. 仪表位号组成 在检测、控制系统中，构成一个回路的每个仪表（或元件）都应有 自己的仪表位号。仪表位号由字母代号组合和回路编号两部分组成。仪表 位号中，第一位字母表示被测变量，后继字母表示仪表的功能。回路编号 可按照装置或工段（区域）进行编制，一般用3～5位数字表示。 仪表位号组成
3.4.1 图形符号
1．仪表的图形符号是一个直径约10mm的圆圈。当带控制点工艺流程图 为1号规格图幅，有缩小复印为3号规格图幅时，直径可选13mm。在同一套 带控制点工艺流程图上，同时应用本节和上节介绍的匹形符号圆圈时，其直 径二取同一尺寸。 ２．一个图形符号，在实际应用时可以表示一个或多个功能。在下面的介 绍中，仅列举了部分有关该图形符号的应用实例。 ３．以计算机为基础的检测、控制仪表促进了仪表控制系统的发展，使得 共用显示、共用控制和共用信号线等共用功能的实现成为可能。以共用功能 为特点的分散控制/共用显示类型的仪表，用方框符号表示。 ４．集散控制系统图形符号适用于含有确认为“计算机”部件的系统。计算 机有别于－个整体的处理器，它能激励集散控制系统的各种功能。借助于数 据链，计算机部件能与系统组成一个整体，或者也可能成为一个独立计算机。
自动化控制工程设计中常用 图形符号及字母代号
自动化控制工程设计中 常用图形符号及字母代号
任务1 自动化工程设计中名词定义、仪表术语与图形符号 3.1.1 设计标准所规定的名词定义
1． 过程 Process 使能量状态、成分、尺寸或可用数据定义的其他特性 产生变化的任何操作或一系列操作。 2． 功能 function 仪表所完成的目的或动作。 3． 回路 loop 用来测量、控制或测量和控制过程变量的一个或多个相 关仪表的组合。 4． 仪表圆圈 ba11on 用来表示仪表或仪表标志的圆形符号。 5． 测量点 Point of measurent 对过程变量进行测量的点。 6． 测试点 Point test point 仪表并不永久接于其上的测试接头， 它是为临时、间歇或今后连接仪夜之用。 7． 检测元件 detecting element，sensor， primary element
自动化控制工程设计中常用图形符号和字母代号
8． 变送器 transmitter 借助检测元件接受被测变量，并将它转换成标准 输出信号的仪表。变送器可包括亦可不包括检测元件。 9． 继动器 relay 接受一个或多个仪表信号形式信息，需要时，可以改变 信息，并输出一个或多个输出信号的仪表。它是转换器、计算器、信号选择 器、放大器等的总称，但不包括开关、调节器等。 10． 计算器 computing instrument 完成一种或多种计算、逻辑或计 算和逻辑功能，并输出一个或多个信号的仪表。 11． 转换器 signal converter 接受仪表信号形式的信息，改变信息的形 式。并输出一个信号的仪表。 12． 信号选择器 signal selector 在两个或多个输入信号中自动选择最高 或最低输入信号的仪表。 13． 报警器 alarm 当存在不正常状态时，发出声、光或二者的信号，以 引起注意。具有上述功能的仪表称为报警器。 14． 扫描 scan 顺序地对若干输入信号进行自动采样。 15． 指示灯 pilot light 表示过程或设备处于某种正常状态的灯。它不同 于表示非正常状态的报警灯。 16． 开关 switch 接通、断开或变换一个或多个线路的装置，但不是指 调节器、继电器或调节阀。 17． 调节器 controller 自动操作以控制某个被控变量的仪表。
工艺图形符号大全
暖通工程图形符号线型 | 风管及部件 | 通风空调设备 | 阀门(二)管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表电气符号一、线路敷设方法1、穿焊接钢管敷设：SC2、穿电线管敷设：MT（JDG、KBG）3、穿硬塑料管敷设：PC4、穿阻燃半硬聚氯乙烯管敷设：FPC5、电缆桥架敷设：CT6、金属线槽敷设：MR7、塑料线槽敷设：PR8、用钢索敷设：M9、穿聚氯乙烯塑料波纹电线管敷设：KPC10、穿金属软管敷设：CP11、穿水煤气管敷设：RC12、电缆沟敷设：TC13、直接埋设：DB14、混凝土排管敷设：CE二、导线敷设方式1、沿或跨梁（屋架）敷设：AB2、暗敷设在梁内：BC3、沿柱或跨柱敷设：AC4、暗敷设柱内：CLC5、沿墙面敷设：WS6、暗敷设在墙内：WC7、沿天棚或顶板面敷设：CE8、暗敷设在屋面或顶板内：CC9、吊顶内敷设：SCE10地板或地面下敷设：FC三、灯具安装方式1、线吊式自在器线吊式：SW2、链吊式：CS3、管吊式：DS4、壁装式：W5、吸顶式：C6、顶棚内安装：CR7、墙壁内安装：WR8、支架上安装：S9、柱上安装：CL10、座装：HM11、嵌入式：R企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。
现印发给你们，请遵照执行。
附件：企业安全生产费用提取和使用管理办法财政部安全监管总局二○一二年二月十四日附件：企业安全生产费用提取和使用管理办法第一章总则第一条为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，依据《中华人民共和国安全生产法》等有关法律法规和《国务院关于加强安全生产工作的决定》（国发〔2004〕2号）和《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号），制定本办法。
化工设备符号对照表
化工设备符号对照表
以下提供一些常见的化工设备符号和名称，以供参考：
1.反应器：用于进行化学反应的设备，如釜式反应器、塔式反应器等。
2.换热器：用于进行热交换的设备，如列管式换热器、板式换热器等。
3.分离器：用于进行物质分离的设备，如离心机、过滤器等。
4.泵：用于输送液体的设备，如离心泵、螺杆泵等。
5.压缩机：用于压缩气体的设备，如活塞式压缩机、离心式压缩机等。
6.储罐：用于储存液体的设备，如储罐、计量罐等。
7.锅炉：用于产生热能的设备，如燃煤锅炉、燃气锅炉等。
8.管道与阀门：用于输送流体、控制流体流向和流量的设备，如管道、阀门等。
这只是一部分常见的化工设备符号和名称，实际上化工设备的种类和符号非常多，建议查阅相关的化工设备书籍或者咨询专业人士获取准确的信息。
常用图例符号
常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a ）所示。
图1测量点图(a)图(b)测量点测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm 的小圆或加虚线，如图1（b ）所示。
必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
表1 仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a ）所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b ）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c ）所示。
石油、化工 行业设计、施工标准规范体系目录
中国石油和化工勘察设计协会自控设计专业委员会全国化工、中国石化集团公司自控设计技术中心站化工行业设计、施工技术标准体系表自动控制设计专业标准明细表主要名词解释：标准体系：一定范围内的标准按其内在的联系形成的科学的有机整体。
标准体系表：把标准体系内的标准按照系统原则和结构层次以一定形式排列起来的图表。
层次：一定范围内一定数量的共性（即通用）标准的集合。
门类（大门类）：在不同的层次，根据个性标准的属性给予的分类集合。
门类分部（小门类）：对同一类的标准，根据其个性标准的属性加以进一步的分解集合。
体系框图：按层次、门类的要求，用框图及它们之间的相互关系来表达出体系的一种图示形式。
法规：各体系框图中的法规指国家法规、地方法规、行业法规及管理法规。
基础标准：在一定范围内作为其它标准的基础并普遍使用，具有广泛指导意义的标准。
通用标准：专业“通用标准”系只有其它专业编制（或主编），但本专业需要采用的这类标准。
专用标准：专业“专用标准”系指本专业中心站或本专业编制（或主编）的各种技术标准。
相关基础标准：属其它体系（行业、专业）而受本体系直接采用并关系密切的那些基础标准为本体系的相关基础标准。
相关通用标准：系为专业设计中将会涉及的产品标准。
相关专用标准：在编制专业的标准体系时，将原属于其它体系（行业、专业）而受本体系直接采用并关系密切的这类专用标准，成为本体系的相关专用标准。
明细表中标准代号意义：国家专业标准[ZB(X)]的专业代号说明行业标准代号说明化工部标准代号说明采标涉及的国际标准、国外标准代号说明符号的意义和体系表内编码的说明符号“≡”符号“≡”表示等同采用，系指技术内容相同，没有或仅有编辑性修改，编写方法完全相同对应。
符号“=”符号“=”表示等效采用，系指主要技术内容相同，技术上只有很少差异，编写方法不完全相对应。
符号“≠”符号“≠”表示非等效采用，系指技术内容有重大差异。
体系表内编码说明编码结构：层次码+体系码+大门类码（+小门类码）+顺序号X X XX XX XXX- - -- -- ---| | | | || | | | ---顺序号| | | --------小门类码| | ---------------大门类码| ----------------------体系码--------------------------层次码代号定义：层次码：1—基础标准2—通用标准3—专用标准体系码：0—法规1.主体系标准2.相关体系标准大门类码：从01开始编码小门类码：从01开始编码摘自《化工行业设计、施工技术标准体系表》1996年中国石油和化工勘察设计协会自控设计专业委员会全国化工自控设计技术中心站中国石化集团公司自控设计技术中心站2005年03月07日全国化工自控设计技术中心站、中国石化集团自控设计技术自控中心站版权所有。
石油化工通用知识-VII-制图与识图
• 石油化工工艺流程图主要有总工艺流程图、工艺 原则流程图(方案流程图)和工艺管道及仪表流程 图(施工流程图)。
装配图
由装配图的标题栏可知，该部件名称为齿 轮油泵，是安装在油路中的一种供油装置。由 明细栏和外形尺寸可知它由15种零件组成，结 构不太复杂。
25
(2)分析视图 阅读装配图时,应全面分析表示方案。 ① 采用了哪些视图。 ② 采用了哪些表示方法,并找出各视
图间的投影关系。 ③ 明确各个视图表示的重点以及零件
7
看图步骤： ☆先看主要部分，后看次要部分； ☆先看整体，后看细节； ☆先看容易看懂部分，后看难懂部分。
按投影对应关系分析形体时，要 兼顾零件的尺寸及其功用，以便帮助 想象零件的形状。
从三个视图看，泵体由三部分组成：
① 半圆柱形的壳体， 其圆柱形的内腔， 用于容纳其它零件。
② 两块三角形的安装 板。
40
41
42
7.3.1.2 工艺原则流程图
• 工艺原则流程图也称物料流程图,是在总工 艺流程的基础上，分别表示各车间内部工 艺物料流程。
• 一般是以装置为单位,以图形与表格综合的 表达形式，反映工艺设计计算中物料衡算 与热量衡算等结果的图样。它是在全厂总 工艺流程图或物料平衡图的基础 上，对某 一具体装置生产过程的进一步展示。
3、铸钢：牌号以ZG开头，如ZG230-450，表示铸 钢。屈服强度为230MPa，抗拉轻度450MPa。
中国石油化工集团公司石油化工工程建设标准体系表
中国石油化工集团公司石油化工工程建设标准体系表石油化工工程建设标准体系表标准代号说明：1、中华人民共和国国家标准、国家工程建设标准及中国工程建设标准9. 自控设计体系表9.1 标准体系结构图及标准统计表9.2 基础标准9.2.1 名词术语9.2.1.1 国家标准9.2.2.1 国家标准9.3 通用标准9.3.1 工程设计9.3.1.1 国家标准9.3.2.1 国家标准9.4 专用标准9.4.1 工程设计9.4.1.1 国家标准摘自《石油化工工程建设标准体系表》2000年版2002-11-29修改自控专业工程设计用标准及规范！自控专业工程设计用标准及规范1 行业法规及管理规定1.1 化工厂初步设计内容深度规定[(88)化基设字第251号]1.2 化工厂初步设计内容深度规定中有关内容更改的补充[(92)化基发字第695号]1.3 自控专业施工图设计内容深度规定(HG 20506)1.4 化工装置自控工程设计规定(HG/T 20636~20639)1.4.1 自控专业设计管理规定(HG/T 20636)1 自控专业的职责范围(HG/T 20636.1)2 自控专业与工艺、系统专业的设计条件关系(HG/T 20636.2)3 自控专业与管道专业的设计分工(HG/T 20636.3)4 自控专业与电气专业的设计分工(HG/T 20636.4)5 自控专业与电信、机泵及安全（消防）专业的设计分工(HG/T 20636.5)6 自控专业工程设计的任务(HG/T 20636.6)7 自控专业工程设计的程序(HG/T 20636.7)8 自控专业工程设计质量保证程序(HG/T 20636.8)9 自控专业工程设计文件校审提要(HG/T 20636.9)10 自控专业工程设计文件的控制程序(HG/T 20636.10)1.4.2 自控专业工程设计文件的编制规定(HG/T 20637)1 自控专业工程设计文件的组成和编制(HG/T 20637.1)2 自控专业工程设计用图形符号和文字代号(HG/T 20637.2)3 仪表设计规定的编制(HG/T 20637.3)4 仪表施工安装要求的编制(HG/T 20637.4)5 仪表请购单的编制(HG/T 20637.5)6 仪表技术说明书的编制(HG/T 20637.6)7 仪表安装材料的统计(HG/T 20637.7)8 仪表辅助设备及电缆、管缆的编号(HG/T 20637.8)1.4.3 自控专业工程设计文件的深度规定(HG/T 20638)1.4.4 自控专业工程设计用典型图表及标准目录(HG/T 20639)1 自控专业工程设计用典型表格(HG/T 20639.1)2 自控专业工程设计用典型条件表(HG/T 20639.2)3 自控专业工程设计用标准目录(HG/T 20639.3)1.5 化工装置工艺系统工程设计规定(HG 20557-20559)1.5.1 工艺系统设计管理规定(HG 20557)1.5.2 工艺系统设计文件内容的规定(HG 20558)1.5.3 管道仪表流程图设计规定(HG 20559)1.6 石油化工装置基础设计（初步设计）内容规定(SHSG-033)1.7 石油化工自控专业工程设计施工图深度导则(SHB-Z01)2 图形符号2.1 过程检测和控制流程图用图形符号和文字代号(GB 2625)2.2 过程检测和控制系统用文字代号和图形符号(HG 20505)2.3 Instrumentation Symbols and Identification 仪表符号和标志[SHB-Z02 (等同于ISA S5.1)]2.4 Binary Logic Diagrams for Process Operations用于过程操作的二进制逻辑图[SHB-Z03 (等同于ISA S5.2)]2.5 Graphic Symbols for Distributed Control/Shared Display Instrumentation, Logic and Computer Systems 分散控制/共用显示仪表、逻辑和计算机系统用图形符号[SHB-Z04 (等同于ISA S5.3)]2.6 Instrument Loop Diagrams仪表回路图图形[SHB-Z05 (等同于ISA S5.4)]2.7 Graphic Symbols for Process Displays (ISA S5.5) 过程显示图形符号2.8 分散型控制系统硬件设备的图形符号(JB/T5539)2.9 Process Measurement Control Function and Instrumentation-Symbolic Representation (ISO 3511)过程测量控制功能及仪表符号说明2.10 Recommended Graphical Symbols Part 15: Binary Logic Elements (IEC 117-15)推荐的图形符号：二进制逻辑元件2.11 Graphic Symbols for Logic Diagrams (two state devices) (ANSI Y32.14)逻辑图用图形符号(二状态元件) 2.12 Symbolic Representation for Process Measurement Control Functions and Instrumentation (BS 1646)过程测量控制功能及仪表用符号说明2.13 Bildzeichen fü r messen, steuern, regeln: Allgemeine bildzeichen. 自控图例：一般图形 (DIN 19228)2.14 仪表符号 (JIS Z8204)3 工程设计规范3.1 计算站场地技术要求(GB 2887)3.2 计算机机房用活动地板技术条件(GB 6650 )3.3 城乡燃气设计规范(GB 50028)3.4 氧气站设计规范(GB 50030)3.5 乙炔站设计规范(GB 50031)3.6 工业企业照明设计标准(GB 50034)3.7 锅炉房设计规范(GB 50041)3.8 小型火力发电厂设计规范(GB 50049)3.9 电子计算机机房设计规定(GB 50174)3.10 氢气站设计规范(GB 50177)3.11 压缩空气站设计规范(GBJ 29)3.12 冷库设计规范(GBJ 72)3.13 洁净厂房设计规范(GBJ 73)3.14 石油库设计规范(GBJ 74)3.15 工业用软水除盐设计规范(GBJ 109)3.16 工业电视系统工程设计规范(GBJ 115)3.17 化工厂控制室建筑设计规范(HG 20556)3.18 石油化工储运系统罐区设计规范(SH3007)3.19 炼油厂燃料油燃气锅炉房设计技术规定(SHJ 1026)3.20 加油站建设规定(SHQ1)4 自动化仪表4.1 工业自动化仪表电源、电压(GB 3368)4.2 不间断电源设备(GB 7260)4.3 工业自动化仪表用模拟气动信号(GB 777)4.4 工业自动化仪表用模拟直流电流信号(GB 3369)4.5 工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能测定方法(GB 3386)4.6 工业过程测量和控制用检测仪表和显示仪表精度等级(GB/T 13283)4.7 工业自动化仪表用气源压力范围和质量(GB 4830)4.8 工业自动化仪表工作条件温度和大气压(ZBY 120)4.9 工业自动化仪表电磁干扰电流畸变影响试验方法(ZBY 092)4.10 工业自动化仪表工作条件～振动(GB 4439)4.11 工业自动化仪表盘基本尺寸及型式(GB 7353)4.12 工业自动化仪表盘盘面布置图绘制方法(JB/T 1396)4.13 工业自动化仪表盘接线接管图的绘制方法(JB/T 1397)4.14 工业自动化仪表公称通径值系列(ZBN 10004)4.15 工业自动化仪表工作压力值系列(ZBN 10005)4.16 流量测量仪表基本参数(GB 1314)4.17 工业自动化仪表通用试验方法-接地影响(ZBN 10003.26)4.18 Quality Standard for Instrument Air (ISA S7.3)仪表空气的质量标准5 自控专业工程设计规范5.1 流量测量节流装置用孔板、喷嘴和文丘里测量充满圆管的流体流量(GB/T 2624 等同于ISA 5167)5.2 自动化仪表选型规定(HG 20507)5.3 控制室设计规定(HG 20508)5.4 仪表供电设计规定(HG 20509)5.5 仪表供气设计规定(HG 20510)5.6 信号报警联锁系统设计规定(HG 20511)5.7 仪表配管配线设计规定(HG 20512)5.8 仪表系统接地设计规定(HG 20513)5.9 仪表及管线伴热和绝热保温设计规定(HG 20514)5.10 仪表隔离和吹洗设计规定(HG 20515)5.11 自动分析器室设计规定(HG 20516)5.12 分散控制系统工程设计规定(HG/T 20573)5.13 自控设计常用名词术语5.14 石油化工自动化仪表选型设计规范(SH 3005)5.15 石油化工控制室和自动分析器室设计规范(SH 3006)5.16 石油化工仪表配管配线设计规范(SH 3019)5.17 石油化工仪表接地设计规范(SH 3081)5.18 石油化工仪表供电设计规范(SH 3082)5.19 石油化工分散控制系统设计规范(SH/T 3092)5.20 石油化工企业信号报警、联锁系统设计规范(SHJ 18)5.21 石油化工企业仪表供气设计规范(SHJ 20)5.22 石油化工仪表保温及隔离吹洗设计规范(SH 3021)5.23 石油化工紧急停车及安全联锁设计导则(SHB-Z06)5.24 Environmental Conditions for Process Measurement and Control Systems: Temperature and Humidity 过程测量和控制系统的环境条件：温度和湿度(ISA S71.01)5.25 Control Centers Facilities (ISA RP60.1) 控制中心设施5.26 Human Engineering for Control Centers (ISA RP60.3) 控制中心的人类工程5.27 Documentation for Control Centers (ISA RP60.4) 控制中心的文件5.28 Electrical Guide for Control Centers (ISA RP60.8)控制中心的电气导则5.29 Piping Guide for Control Centers (ISA RP60.9) 控制中心的配管导则5.30 Recommended Practice for the Design and Installation of Pressure-Relieving Systems in Refineries (API RP 520)炼油厂压力泄压系统的设计和安装5.31 Vibration, Axial Position, and Bearing Temperature Monitoring Systems.(API 670)非接触式振动和轴位移监测系统5.32 Control Valve Sizing Equations for Incompressible Fluids (ISA S39.1) 不可压缩流体用调节阀的口径计算公式5.33 Flow Equations for Sizing Control Valves (ISA S75.01)控制阀口径计算公式5.34 Control Valve Terminology (ISA S75.05 )控制阀术语5.35 Control Valve Manifold Designs (ISA RP75.06)控制阀的阀组设计5.36 调节阀口径计算(ANSI FCI62-1)5.37 Control Valve Seat Leakage (ANSI B16.104/FCI70-2)控制阀泄漏量规定5.38 Terminology for Automatic Control (ANSI C85.1) 自动控制术语6 通用图册和设计手册6.1 自控安装图册(HG/T 21581)6.2 仪表单元接线接管图册(TC 50B1)6.3 仪表回路接线图册(TC 50B2)6.4 自控设计防腐蚀手册(CADC 051)6.5 仪表修理车间设计手册(CADC 052)6.6 石油化工企业仪表修理车间设计导则(SHB-Z002)6.7 仪表维护设备选用手册(SHB-Z003)6.8 Manual on Installation of Refinery Instruments and Control systems (API RP550) 炼油厂仪表及调节系统安装手册6.9 Part Ⅱ Installation Operation and Maintenance of Combustible Gas Detection Instruments (ISA S12.13) 可燃气体检测仪表的安装、操作和维护7 管法兰与管螺纹7.1 钢制管法兰国家标准汇编(GB 9112~9128)7.2 钢制管法兰、垫片、紧固件(HG 20592~20635~97)7.3 高压管、管件及紧固件通用设计(H1~37)7.4 石油化工企业钢制管法兰(SH 3406)7.5 管路法兰及垫片(JB/T 74~90)7.6 用螺纹密封的管螺纹(GB 7306，相应于55°圆锥管螺纹)7.7 非螺纹密封的管螺纹(GB 7307，相应于55°圆柱管螺纹)7.8 60°圆锥管螺纹(GB/T 12716)7.9 钢管螺纹[ISO 7/1 (R.RC)]7.10 直管螺纹[ISO 228/1 (G.Ga)]7.11 Pipe Flanges and Falanged Fittings Flange surface shall be smooth. (ANSI B16.5)管法兰和法兰连接件7.12 Steel Orifice Flanges (ANSI B16.36、B16.36a)钢制孔板法兰7.13 Flange Mounted Sharp Edged Orifice Plates for Flow Measurement (ISA RP3.2)流量测量用法兰安装式锐孔板7.14 管螺纹(ASME B1.20.1)8 安全8.1 爆炸性环境用防爆电气设备(GB 3836)8.2 外壳防护等级的分类(GB 4208)8.3 电气设备安全设计导则(GB 4064)8.4 电子测量仪器安全要求(GB 4793)8.5 爆炸和火灾危险环境电力设计规范(GB 50058)8.6 石油化工企业设计防火规范(GB 50160)及1999年筑物抗震设计8.7 构筑物抗震设计规范(GB 50191)8.8 建筑抗震设计规范(GBJ 11)8.9 建筑设计防火规范(GBJ 16)8.10 火灾自动报警系统设计规范(GBJ 116)8.11 化工企业爆炸和火灾危险环境电力设计规范(HGJ 21)8.12 化工企业静电接地设计规程(HGJ 28)8.13 石油化工企业可燃气体和有毒气体检测报警设计规范(SH 3063)8.14 Electrical Instrument in Hazardous Atmospheres (ISA RP12.1) 危险大气里的电气仪表8.15 Instrument Purging for Reduction of Hazardous Area Classification (ISA S12.4) 用于降低危险区域等级的仪表吹气法8.16 Installation of Intrinsically safe Systems for Hazardous (Classified) Locations (ISA RP12.6) 本安系统在危险区的安装8.17 Area Classification in Hazardous (Classified) Dust Locations (ISA S12.10) 危险粉尘场所的区域分类8.18 Electrical Equipment for Use in Class1, Division 2 Hazardous (Classified) Locations (ISA S12.12) 1区2类危险场所的电气设备8.19 Classification of Degrees of Protection Provided by Enclosures. (IEC 529) 外壳防护标准8.20 Electrical apparatus for explosive gas atmospheres part10: Classification of hazardous areas.(IEC 79-10)爆炸气体场所的电力设备第10部分：危险场所的划分8.21 Part14: Electrical installations in explosive gas atmospheres.(IEC 79-14)爆炸气体环境的电力设备(除矿用外)8.22 Intrinsically Safe Apparatus in Division I Hazardous Locations (NFPA 493) I区危险场所中的本安设备8.23 Classification of Areas for Electrical Installations in Petroleum Refineries (API RP500A)炼油厂电气安装用防爆场所的划分9 环境卫生9.1 密封放射源一般规定(GB 4076)9.2 放射卫生防护基本标准(GB 4792)9.3 电磁辐射防护规定(GB 8702)9.4 辐射防护规定(GB 8703)9.5 放射性物质安全运输规定(GB 11806)9.6 低、中水平放射性固体废物暂时贮存规定(GB 11928)9.7 操作开放型放射性物质的辐射防护规定(GB 11930)9.8 环境核辐射监测规定(GB 12379)9.9 放射性防护规范(GBJ 211)9.10 a 、g 射线外照射个人剂量监测规定(EJ 269)9.11 工业噪声控制设计规范(GBJ 87)9.12 工业企业噪声测量规定(GBJ 122)9.13 化工建设项目噪声控制设计规定(HG 20503)9.14 石油化工企业环境保护设计规范(SHJ 24)9.15 炼油厂卫生防护距离(SHJ 1070)9.16 Methods for the Measurement of Sound Pressure Levels (ANSI S1.13)声压级的测量方法9.17 石油化工企业职业安全卫生设计规范(SH3047)10 施工验收10.1 工业自动化仪表工程施工及验收规范(GBJ 93)10.2 自动化仪表安装工程质量检验评定标准(GBJ 131)10.3 电气装置安装工程接地装置施工及验收规范(GB 50169)10.4 电气装置安装工程低压电器施工及验收规范(GB 50254)10.5 洁净室施工及验收规范(HGJ 71)10.6 石油化工仪表工程施工技术规程(SH3521)10.7 长输管道仪表工程施工及验收规范(SYJ 4005)10.8 工业控制计算机系统验收大纲(JB/T 5234)附录A 标准代号对照表A.1 GB(GB/T) 中华人民共和国国家标准A.2 JB(JB/T) 机械工业部行业标准A.3 HG(HG/T) 化学工业部行业标准A.4 HGJ 化学工业部工程建设标准A.5 H 原化学工业部标准A.6 CD 原化学工业部基本建设局标准A.7 TC(CADC) 化学工业部自动控制设计技术中心站标准A.8 SH 中国石化总公司行业标准A.9 SHJ(SYJ) 中国石化总公司工程建设标准A.10 SHB- Z 中国石化总公司自动控制设计技术中心站标准A.11 SYJ 中国石油天然气工业总公司工程建设标准A.12 NDGJ 电力工业部工程建设标准A.13 JGJ 建设部工程建设标准A.14 FJJ 纺织总会工程建设标准A.15 EJ 中国核工业总公司行业标准A.16 JJG 国家计量总局标准A.17 ZBY 仪器仪表专业标准A.18 ZBN 仪器仪表行业标准A.19 JB/YQ 仪器仪表行业内部标准A.20 ISO 国际标准化组织 INTERNATIONAL ORGANIZITION FOR STANDARDIZA TIONA.21 IEC 国际电工委员会 INTERNATIONAL ELECTROTECHNICAL COMMISIONA.22 ISA 美国仪表协会 INSTRUMENT SOCIETY OF AMERICAA.23 API 美国石油学会 AMERICAN PETROLEUM INSTITUTEA.24 ANSI 美国国家标准协会 AMERICAN NATIONAL STANDARDS INSTITUTEA.25 ASME 美国机械工程师协会 AMERICAN SOCIETY OF MECHANICAL ENGINEERSA.26 NEPA 美国国家防火协会、美国流体动力协会 NATIONAL FIRE PROTECTION ASSOCIATION A.27 NEC 美国国家电气规程 NATIONAL ELECTRICAL CODEA.28 NEMA 美国电气制造商协会 NATIONAL ELECTRICAL MANUFACTURES ASSOCIATIONA.29 DIN 德国国家标准 DEUTSCHE INDUSTRIE NORMA.30 BS 英国国家标准 BRITISH STANDARDSA.31 JIS 日本国家标准 JAPANESE INDUSTRIAL STANDARDS。
石油化工仪表规范目录
石油化工仪表规范目录自控专业工程设计用标准及规范1 行业法规及管理规定1.1 化工厂初步设计内容深度规定[(88)化基设字第251号]1.2 化工厂初步设计内容深度规定中有关内容更改的补充[(92)化基发字第695 号]1.3 自控专业施工图设计内容深度规定(HG 20506)1.4 化工装置自控工程设计规定(HG/T 20636~20639)1.4.1 自控专业设计管理规定(HG/T 20636)1 自控专业的职责范围(HG/T 20636.1)2 自控专业与工艺、系统专业的设计条件关系(HG/T 20636.2)3 自控专业与管道专业的设计分工(HG/T 20636.3)4 自控专业与电气专业的设计分工(HG/T 20636.4)5 自控专业与电信、机泵及安全（消防）专业的设计分工(HG/T 20636.5)6 自控专业工程设计的任务(HG/T 20636.6)7 自控专业工程设计的程序(HG/T 20636.7)8 自控专业工程设计质量保证程序(HG/T 20636.8)9 自控专业工程设计文件校审提要(HG/T 20636.9)10 自控专业工程设计文件的控制程序(HG/T 20636.10)1.4.2 自控专业工程设计文件的编制规定(HG/T 20637)1 自控专业工程设计文件的组成和编制(HG/T 20637.1)2 自控专业工程设计用图形符号和文字代号(HG/T 20637.2)3 仪表设计规定的编制(HG/T 20637.3)4 仪表施工安装要求的编制(HG/T 20637.4)5 仪表请购单的编制(HG/T 20637.5)6 仪表技术说明书的编制(HG/T 20637.6)7 仪表安装材料的统计(HG/T 20637.7)8 仪表辅助设备及电缆、管缆的编号(HG/T 20637.8)1.4.3 自控专业工程设计文件的深度规定(HG/T 20638)1.4.4 自控专业工程设计用典型图表及标准目录(HG/T 20639)1 自控专业工程设计用典型表格(HG/T 20639.1)2 自控专业工程设计用典型条件表(HG/T 20639.2)3 自控专业工程设计用标准目录(HG/T 20639.3)1.5 化工装置工艺系统工程设计规定(HG 20557-20559)1.5.1 工艺系统设计管理规定(HG 20557)1.5.2 工艺系统设计文件内容的规定(HG 20558)1.5.3 管道仪表流程图设计规定(HG 20559)1.6 石油化工装置基础设计（初步设计）内容规定(SHSG-033)1.7 石油化工自控专业工程设计施工图深度导则(SHB-Z01) 2 图形符号2.1 过程检测和控制流程图用图形符号和文字代号(GB 2625)2.2 过程检测和控制系统用文字代号和图形符号(HG 20505)2.3 Instrumentation Symbols and Identification 仪表符号和标志[SHB-Z02 (等同于ISA S5.1)]2.4 Binary Logic Diagrams for Process Operations用于过程操作的二进制逻辑图[SHB-Z03 (等同于ISA S5.2)]2.5 Graphic Symbols for Distributed Control/Shared Display Instrumentation, Logicand Computer Systems 分散控制/共用显示仪表、逻辑和计算机系统用图形符号[SHB-Z04 (等同于ISA S5.3)]2.6 Instrument Loop Diagrams仪表回路图图形[SHB-Z05 (等同于ISA S5.4)]2.7 Graphic Symbols for Process Displays (ISA S5.5) 过程显示图形符号2.8 分散型控制系统硬件设备的图形符号(JB/T5539)2.9 Process Measurement Control Function and Instrumentation-Symbolic Representation (ISO 3511)过程测量控制功能及仪表符号说明2.10 Recommended Graphical Symbols Part 15: Binary Logic Elements (IEC 117-15)推荐的图形符号：二进制逻辑元件2.11 Graphic Symbols for Logic Diagrams (two state devices) (ANSIY32.14)逻辑图用图形符号(二状态元件)2.12 Symbolic Representation for Process Measurement ControlFunctions and Instrumentation (BS 1646)过程测量控制功能及仪表用符号说明2.13 Bildzeichen fü r messen, steuern, regeln: Allgemeinebildzeichen. 自控图例：一般图形 (DIN 19228)2.14 仪表符号 (JIS Z8204)3 工程设计规范3.1 计算站场地技术要求(GB 2887)3.2 计算机机房用活动地板技术条件(GB 6650 )3.3 城乡燃气设计规范(GB 50028)3.4 氧气站设计规范(GB 50030)3.5 乙炔站设计规范(GB 50031)3.6 工业企业照明设计标准(GB 50034)3.7 锅炉房设计规范(GB 50041)3.8 小型火力发电厂设计规范(GB 50049)3.9 电子计算机机房设计规定(GB 50174)3.10 氢气站设计规范(GB 50177)3.11 压缩空气站设计规范(GBJ 29)3.12 冷库设计规范(GBJ 72)3.13 洁净厂房设计规范(GBJ 73)3.14 石油库设计规范(GBJ 74)3.15 工业用软水除盐设计规范(GBJ 109)3.16 工业电视系统工程设计规范(GBJ 115)3.17 化工厂控制室建筑设计规范(HG 20556)3.18 石油化工储运系统罐区设计规范(SH3007)3.19 炼油厂燃料油燃气锅炉房设计技术规定(SHJ 1026)3.20 加油站建设规定(SHQ1)4 自动化仪表4.1 工业自动化仪表电源、电压(GB 3368)4.2 不间断电源设备(GB 7260)4.3 工业自动化仪表用模拟气动信号(GB 777)4.4 工业自动化仪表用模拟直流电流信号(GB 3369)4.5 工业过程测量和控制系统用电动和气动模拟记录仪和指示仪性能测定方法(GB 3386)4.6 工业过程测量和控制用检测仪表和显示仪表精度等级(GB/T 13283)4.7 工业自动化仪表用气源压力范围和质量(GB 4830)4.8 工业自动化仪表工作条件温度和大气压(ZBY 120)4.9 工业自动化仪表电磁干扰电流畸变影响试验方法(ZBY 092)4.10 工业自动化仪表工作条件～振动(GB 4439)4.11 工业自动化仪表盘基本尺寸及型式(GB 7353)4.12 工业自动化仪表盘盘面布置图绘制方法(JB/T 1396)4.13 工业自动化仪表盘接线接管图的绘制方法(JB/T 1397)4.14 工业自动化仪表公称通径值系列(ZBN 10004)4.15 工业自动化仪表工作压力值系列(ZBN 10005)4.16 流量测量仪表基本参数(GB 1314)4.17 工业自动化仪表通用试验方法-接地影响(ZBN 10003.26)4.18 Quality Standard for Instrument Air (ISA S7.3)仪表空气的质量标准5 自控专业工程设计规范5.1 流量测量节流装置用孔板、喷嘴和文丘里测量充满圆管的流体流量(GB/T 2624 等同于ISA 5167)5.2 自动化仪表选型规定(HG 20507)5.3 控制室设计规定(HG 20508)5.4 仪表供电设计规定(HG 20509)5.5 仪表供气设计规定(HG 20510)5.6 信号报警联锁系统设计规定(HG 20511)5.7 仪表配管配线设计规定(HG 20512)5.8 仪表系统接地设计规定(HG 20513)5.9 仪表及管线伴热和绝热保温设计规定(HG 20514)5.10 仪表隔离和吹洗设计规定(HG 20515)5.11 自动分析器室设计规定(HG 20516)5.12 分散控制系统工程设计规定(HG/T 20573)5.13 自控设计常用名词术语5.14 石油化工自动化仪表选型设计规范(SH 3005)5.15 石油化工控制室和自动分析器室设计规范(SH 3006)5.16 石油化工仪表配管配线设计规范(SH 3019)5.17 石油化工仪表接地设计规范(SH 3081)5.18 石油化工仪表供电设计规范(SH 3082)5.19 石油化工分散控制系统设计规范(SH/T 3092)5.20 石油化工企业信号报警、联锁系统设计规范(SHJ 18)5.21 石油化工企业仪表供气设计规范(SHJ 20)5.22 石油化工仪表保温及隔离吹洗设计规范(SH 3021)5.23 石油化工紧急停车及安全联锁设计导则(SHB-Z06)5.24 Environmental Conditions for Process Measurement and Control Systems: Temperature and Humidity 过程测量和控制系统的环境条件：温度和湿度(ISA S71.01)5.25 Control Centers Facilities (ISA RP60.1) 控制中心设施5.26 Human Engineering for Control Centers (ISA RP60.3) 控制中心的人类工程5.27 Documentation for Control Centers (ISA RP60.4) 控制中心的文件5.28 Electrical Guide for Control Centers (ISA RP60.8)控制中心的电气导则5.29 Piping Guide for Control Centers (ISA RP60.9) 控制中心的配管导则5.30 Recommended Practice for the Design and Installation of Pressure-Relieving Systems in Refineries (API RP520)炼油厂压力泄压系统的设计和安装5.31 Vibration, Axial Position, and Bearing Temperature Monitoring Systems.(API 670)非接触式振动和轴位移监测系统5.32 Control Valve Sizing Equations for Incompressible Fluids (ISA S39.1) 不可压缩流体用调节阀的口径计算公式5.33 Flow Equations for Sizing Control Valves (ISA S75.01)控制阀口径计算公式5.34 Control Valve Terminology (ISA S75.05 )控制阀术语5.35 Control Valve Manifold Designs (ISA RP75.06)控制阀的阀组设计5.36 调节阀口径计算(ANSI FCI62-1)5.37 Control Valve Seat Leakage (ANSI B16.104/FCI70-2)控制阀泄漏量规定5.38 Terminology for Automatic Control (ANSI C85.1) 自动控制术语 6 通用图册和设计手册6.1 自控安装图册(HG/T 21581)6.2 仪表单元接线接管图册(TC 50B1)6.3 仪表回路接线图册(TC 50B2)6.4 自控设计防腐蚀手册(CADC 051)6.5 仪表修理车间设计手册(CADC 052)6.6 石油化工企业仪表修理车间设计导则(SHB-Z002)6.7 仪表维护设备选用手册(SHB-Z003)6.8 Manual on Installation of Refinery Instruments and Control systems (API RP550) 炼油厂仪表及调节系统安装手册6.9 Part ? Installation Operation and Maintenance of Combustible Gas Detection Instruments (ISA S12.13) 可燃气体检测仪表的安装、操作和维护 7 管法兰与管螺纹7.1 钢制管法兰国家标准汇编(GB 9112~9128)7.2 钢制管法兰、垫片、紧固件(HG 20592~20635~97)7.3 高压管、管件及紧固件通用设计(H1~37)7.4 石油化工企业钢制管法兰(SH 3406)7.5 管路法兰及垫片(JB/T 74~90)7.6 用螺纹密封的管螺纹(GB 7306，相应于55? 圆锥管螺纹)7.7 非螺纹密封的管螺纹(GB 7307，相应于55? 圆柱管螺纹)7.8 60? 圆锥管螺纹(GB/T 12716)7.9 钢管螺纹[ISO 7/1 (R.RC)]7.10 直管螺纹[ISO 228/1 (G.Ga)]7.11 Pipe Flanges and Falanged Fittings Flange surface shall be smooth. (ANSI B16.5)管法兰和法兰连接件7.12 Steel Orifice Flanges (ANSI B16.36、B16.36a)钢制孔板法兰7.13 Flange Mounted Sharp Edged Orifice Plates for Flow Measurement (ISA RP3.2)流量测量用法兰安装式锐孔板7.14 管螺纹(ASME B1.20.1)8 安全8.1 爆炸性环境用防爆电气设备(GB 3836)8.2 外壳防护等级的分类(GB 4208)8.3 电气设备安全设计导则(GB 4064)8.4 电子测量仪器安全要求(GB 4793)8.5 爆炸和火灾危险环境电力设计规范(GB 50058)8.6 石油化工企业设计防火规范(GB 50160)及1999年筑物抗震设计8.7 构筑物抗震设计规范(GB 50191)8.8 建筑抗震设计规范(GBJ 11)8.9 建筑设计防火规范(GBJ 16)8.10 火灾自动报警系统设计规范(GBJ 116)8.11 化工企业爆炸和火灾危险环境电力设计规范(HGJ 21)8.12 化工企业静电接地设计规程(HGJ 28)8.13 石油化工企业可燃气体和有毒气体检测报警设计规范(SH 3063)8.14 Electrical Instrument in Hazardous Atmospheres (ISA RP12.1) 危险大气里的电气仪表8.15 Instrument Purging for Reduction of Hazardous Area Classification (ISA S12.4)用于降低危险区域等级的仪表吹气法8.16 Installation of Intrinsically safe Systems for Hazardous (Classified) Locations (ISA RP12.6) 本安系统在危险区的安装8.17 Area Classification in Hazardous (Classified) Dust Locations (ISA S12.10) 危险粉尘场所的区域分类8.18 Electrical Equipment for Use in Class1, Division 2 Hazardous (Classified) Locations (ISA S12.12) 1区2类危险场所的电气设备8.19 Classification of Degrees of Protection Provided by Enclosures. (IEC 529) 外壳防护标准8.20 Electrical apparatus for explosive gas atmospheres part10: Classification of hazardous areas.(IEC 79-10)爆炸气体场所的电力设备第10部分：危险场所的划分8.21 Part14: Electrical installations in explosive gas atmospheres.(IEC 79-14)爆炸气体环境的电力设备(除矿用外)8.22 Intrinsically Safe Apparatus in Division I Hazardous Locations (NFPA 493) I区危险场所中的本安设备8.23 Classification of Areas for Electrical Installations in Petroleum Refineries (APIRP500A)炼油厂电气安装用防爆场所的划分9 环境卫生9.1 密封放射源一般规定(GB 4076)9.2 放射卫生防护基本标准(GB 4792)9.3 电磁辐射防护规定(GB 8702)9.4 辐射防护规定(GB 8703)9.5 放射性物质安全运输规定(GB 11806)9.6 低、中水平放射性固体废物暂时贮存规定(GB 11928)9.7 操作开放型放射性物质的辐射防护规定(GB 11930)9.8 环境核辐射监测规定(GB 12379)9.9 放射性防护规范(GBJ 211)9.10 a 、g 射线外照射个人剂量监测规定(EJ 269)9.11 工业噪声控制设计规范(GBJ 87)9.12 工业企业噪声测量规定(GBJ 122)9.13 化工建设项目噪声控制设计规定(HG 20503)9.14 石油化工企业环境保护设计规范(SHJ 24)9.15 炼油厂卫生防护距离(SHJ 1070)9.16 Methods for the Measurement of Sound Pressure Levels (ANSI S1.13)声压级的测量方法9.17 石油化工企业职业安全卫生设计规范(SH3047) 10 施工验收10.1 工业自动化仪表工程施工及验收规范(GBJ 93)10.2 自动化仪表安装工程质量检验评定标准(GBJ 131)10.3 电气装置安装工程接地装置施工及验收规范(GB 50169)10.4 电气装置安装工程低压电器施工及验收规范(GB 50254)10.5 洁净室施工及验收规范(HGJ 71)10.6 石油化工仪表工程施工技术规程(SH3521)10.7 长输管道仪表工程施工及验收规范(SYJ 4005)10.8 工业控制计算机系统验收大纲(JB/T 5234) 附录A 标准代号对照表A.1 GB(GB/T) 中华人民共和国国家标准A.2 JB(JB/T) 机械工业部行业标准A.3 HG(HG/T) 化学工业部行业标准A.4 HGJ 化学工业部工程建设标准A.5 H 原化学工业部标准A.6 CD 原化学工业部基本建设局标准A.7 TC(CADC) 化学工业部自动控制设计技术中心站标准A.8 SH 中国石化总公司行业标准A.9 SHJ(SYJ) 中国石化总公司工程建设标准A.10 SHB- Z 中国石化总公司自动控制设计技术中心站标准A.11 SYJ 中国石油天然气工业总公司工程建设标准A.12 NDGJ 电力工业部工程建设标准A.13 JGJ 建设部工程建设标准A.14 FJJ 纺织总会工程建设标准A.15 EJ 中国核工业总公司行业标准A.16 JJG 国家计量总局标准A.17 ZBY 仪器仪表专业标准A.18 ZBN 仪器仪表行业标准A.19 JB/YQ 仪器仪表行业内部标准A.20 ISO 国际标准化组织 INTERNATIONAL ORGANIZITION FOR STANDARDIZATIONA.21 IEC 国际电工委员会 INTERNATIONAL ELECTROTECHNICAL COMMISIONA.22 ISA 美国仪表协会 INSTRUMENT SOCIETY OF AMERICAA.23 API 美国石油学会 AMERICAN PETROLEUM INSTITUTEA.24 ANSI 美国国家标准协会 AMERICAN NATIONAL STANDARDS INSTITUTEA.25 ASME 美国机械工程师协会 AMERICAN SOCIETY OF MECHANICAL ENGINEERSA.26 NEPA 美国国家防火协会、美国流体动力协会 NATIONAL FIRE PROTECTION ASSOCIATIONA.27 NEC 美国国家电气规程 NATIONAL ELECTRICAL CODEA.28 NEMA 美国电气制造商协会 NATIONAL ELECTRICAL MANUFACTURES ASSOCIATIONA.29 DIN 德国国家标准 DEUTSCHE INDUSTRIE NORMA.30 BS 英国国家标准 BRITISH STANDARDSA.31 JIS 日本国家标准 JAPANESE INDUSTRIAL STANDARDSGB2625-81 《过程检测和控制流程图用图形符号和文字代号》 SH3063-1999 《石油化工企业可燃气体和有毒气体检测报告设计规范》SH3126-2001 《石油化工仪表及管道伴热和隔热设计规范（代替ＳＨJ21－90）》SH/T3081-2003 《石油化工仪表接地设计规范（代替ＳＨ3081－1997）》SH/T3082-2003 《石油化工仪表供电设计规范（代替ＳＨ3082－1997）》SH3097-2000 《石油化工静电接地设计规范》SHJ28-90 《石油化工企业信号报警、联锁系统设计规范》SHJ28-90 《石油化工企业生产装置电信设计规范》SH3044-2004 《石油化工精密仪器抗震鉴定标准（代替ＳＨ3044－1992）》SH3021-2001 《石油化工仪表及管道隔离和吹洗设计规范（代替SHJ21－90）》SH3005-2003 《石油化工自动化仪表选型设计规范》SH3006-2003 《石油化工控制室和自动分析器室设计规范》SH3009-2001《石油化工企业燃起系统和可燃性气体派放系统设计规范（代替SHJ9）》SHB-Z01-95 《石油化工自控专业工程设计施工图深度导则》SHB-Z02-95 《仪表符号和标志》SHB-Z04-95 《分散控制集中显示仪表、逻辑控制及计算机系统用流程图符号》SHB-Z05-95 《仪表回路图》SHB-Z06-1999 《石油化工紧急停车及安全联锁系统设计导则》SHB-Z07-2001 《自控设计安装材料编制导则》SH/T3019-2003 《石油化工仪表管道线路设计规范（代替ＳＨ3019－1997）》SH/T3104-2000 《石油化工仪表安装设计规范》SH3501-2002 《石油化工有毒、可燃介质管道工程施工及验收规范》SH3521-1999 《石油化工仪表工程施工技术规程》SH/T3018-2003 《石油化工安全仪表系统设计规范（代替ＳＨ3018－1990）》GB500933-2002 《自动化仪表工程施工及验收规范》。
石油化工各专业图形符号
❖ 连接线
❖ 通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时，必要时也可用加箭头的 方式表示信号的方向
仪表的图形符号
❖ 仪表的图形符号是一个细实线圆圈，直径约 10mm,对于不同的仪表安装位置的图形符号，
带控制点的工艺流程图
培训目标： 1.学会绘制带控制点的流程图 2.能分析流程图中各个符号代 表的意义
❖ 在化工自动控制的设计文件中，使用图 形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。
❖ 在绘制控制流程图时，图中所采用的图 列符号都要按有关的技术规定进行。
PFD和PID
❖ PFD图是介绍生产工艺路线的流程图，通常 图上应标识各种主要物料的流量、温度、压 力等参数，以便反映出物料通过某设备后参 数的变化情况和反应物、半成品和成品之间 的关系。
❖ PID图是管路和仪表流程图，又称带控制点的 工艺流程图
一、仪表图形符号
包括： 1.测量点（包括检测元件、取样点） 2.连接线（通用仪表信号线、相交相连、相交
不相连） 3.常用仪表及安装位置的图形符号（如孔板、
转子流量计） 4.常用执行器的图形符号
❖ 测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来，一般无特定的图形 符号
PIC 表示工段号为2，仪表序号为07 207
总结
❖ 在带控制点的工艺流程图中仪表位号的标注 方法是：圆圈上半圆填写字母代号，下半圆 填写数字编号。
❖ 一台仪表或一个圆圈内，具有指示、记录功 能时只标注字母代号“R”，不标注“I”。
❖ 具有开关、报警功能时只标注字母代号“A”， 不标注“S”。字母代号SA表示联锁和报警功 能。
石油工程图形符号大全
石油工程图形符号大全1. 引言石油工程是指以石油和天然气为主要开采对象的工程活动。
在石油工程中，图形符号起到了重要的作用，用于表示各种设备、管道、阀门、仪表和测量等信息。
本文将为大家介绍一些常见的石油工程图形符号。
2. 设备符号2.1 泵泵是石油工程中常见的设备之一，用于输送石油和天然气。
泵的图形符号通常使用一个方框表示，方框的左侧有一个箭头表示流体的流动方向。
示例：□───►2.2 压力压力是储存和输送高压气体和液体的设备，用于石油工程中的储气罐和储油罐。
压力的图形符号使用一个包含斜线的圆圈表示。
示例：⃝3. 管道符号3.1 直线管道直线管道用于连接各个设备、和井口。
直线管道的图形符号使用一条水平的实线表示。
示例：──3.2 弯曲管道弯曲管道用于改变流体的流动方向。
弯曲管道的图形符号使用一条曲线表示。
示例：┌────┐┘4. 仪表符号4.1 压力计压力计用于测量石油工程中流体的压力。
压力计的图形符号通常使用一个包含刻度线的圆圈表示。
示例：⃝──┘─4.2 温度计温度计用于测量石油工程中流体的温度。
温度计的图形符号通常使用一条垂直的直线表示，直线的末端带有一个指示箭头。
示例：│▼5. 阀门符号5.1 手动阀门手动阀门用于控制石油工程中流体的流动。
手动阀门的图形符号通常使用一个方框表示，方框内带有一个交叉中心线。
示例：┌───┐│ │└───┘5.2 自动阀门自动阀门用于根据需要自动控制石油工程中流体的流动。
自动阀门的图形符号通常使用一个方框表示，方框内带有一个弧形箭头。
示例：┌───┐│◄──┤└───┘6. 总结本文介绍了一些常见的石油工程图形符号，包括设备符号、管道符号、仪表符号和阀门符号。
熟练掌握这些符号可以帮助工程师正确理解和解释石油工程图纸，提高工作效率。
在实际工作中，还应根据具体项目的需求和标准进行符号的选择和使用。
以上是石油工程图形符号的大全，希望对您有所帮助。
如有任何疑问，欢迎与我联系。
化工常用仪表、控制图形符号
差
未分类事件、Fra bibliotek状态位置
检尺、
位置
其他
FI
带流量指示自动-手动操作
PEI
压缩比指示
Q
K
QI
FO
限流孔板
TJI
扫描指示
W
KI
C
H
手动瞬动开关
TJI
扫描指示、报警
M
A
S
K
时间、时间程序程序指示
TJR
扫描记录
QI
LC
液位控制、变送
JIR
扫描记录、报警
T
A
LL
液位指示灯
（28）
（29）
指示灯 （30）
盘装的矩阵接线板第 12 点 （31）
P
R
吹气或冲洗装置
复位装置
隔膜隔离
一般的连锁逻辑
注：图形符号的尺寸根据使用者的需要可以改变，推荐应用表中的实际尺寸。 `
表 1-2-3 表示仪表安装位置的图形符号
主要位置
现场安装
辅助位置
操作员监视用
正常情况下，操作员不监视
操作员监视用
测量点
测量点
(a)
(b)
图 1-2-1 测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一 个直径为 2 mm 的小圆符号或加虚线，如图 1-2-1（b）所示。必要时，检出元件或检出仪表可 以用表 1-2-2 所列的图形符号表示。
2、 连接线图形符号 仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。当有必 要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如 AS-014 为 0.14MPA 的空
安全标志图片大全
附件 1常用安全标示序号图形符号标记名称设置范围和地址有火災危險物质的场所，严禁抽烟1如：木匠車間、油漆車間、纺织45厂、印刷厂等有乙类火炎危险物质的场所，严禁烟火2如：面粉厂、煤粉厂、焦化厂、25施工工地等有甲累火炎危险物质及其余禁3止帶火种的各样危险场所，如：严禁带火种炼油厂、乙炔站、液化石油气站、煤矿井內、林区、草原等生產、儲運、使用中有严禁用水4浇灭的物质的場所，如；变压器严禁用水浇灭室、乙炔站、化工药品库、各样油库等拥有明火设施或高温作业场所，5严禁搁置易燃物如：动火区，各样焊接、切割、锻造、浇注车间等场所6严禁启动严禁合闸78严禁启动严禁触摸9严禁超越10严禁登攀11暂停使用的设施邻近，如：设施检修、改换部件等设施或线路检修时，相应开关邻近检修或专人准时操作的设施邻近严禁触摸的设施或物体邻近，如“，高压站房、电器设施间化学物件、拥有毒、腐化性物体处不宜超越的危险地段，如专用的运输通道、作业流水线，作业现场的井、坎、坑等不同意攀登的危险地址，如：有坍塌的危险的建筑物、机械物、设施旁12严禁跳下13严禁入内14严禁逗留15严禁通行16严禁凑近不同意跳下的危险地址，如：深沟、深池、车站及盛装过有毒物质、易产生窒息气体的槽车、储罐、地窖等处已造成事故或对人员有损害的场所，如：高压设施室、各样污染源等进口对人员密集处，如：粉碎场所、危险途口红路灯处等有危险的作业区，如：起重、爆破现场，道路施工工地等不同意凑近的危险地区，如：高压实验区、高压线、输变电设施邻近17乘人易造成损害的地区，如：室严禁乘人外运输吊篮，外操作电梯框架等严禁堆放187严禁抛物1920严禁戴手套21严禁穿化纤服饰严禁穿着钉鞋22消防器械寄存处、消防通道及车间主通道等抛物易伤人的地址，如：超出作业现场、深井（坑）等戴手套易造成手部损害的作业地址，如：旋转的机械加工设施邻近有静电火花会致使伤伤或有可燃物质的作业场所，如：冶炼、焊接及有易燃易爆物质的场所等有静电火花会致使炎害或有触电危险的作业场所，如：有易燃易爆气体或粉尘的车间及点点作业场所严禁饮用不宜饮用的开关处，如：回圈水、23工业用水、污染水等24注意安全小心火炎25小心爆炸26小心腐化27小心中毒2829小心感染本表示警示标记中没有规定的易造成人员损害的场所及设施等易发生火炎的危险场所，如：可燃性物质的生产、储藏使用等地址易发生爆炸的危险场所，如易燃易爆物质的生产、储藏、使用或受压容器等地址有腐化性物质 (GBl2268 中第 8 類所規定的物質 )的作业地址剧毒品及有毒物质 (GB 12268 中第6 類第1 項所規定的物質) 的生产、储藏等地址易发生感染的场所，如：医院传得病区；有害生物制品的发生、储藏、使用等地址小心触电3021小心电缆3121小心计械伤人32533小心伤手小心扎脚3435小心吊物有可能发生触电危险的电气设施和路线，如：配电室、开关等在裸露的电缆或地面下游电缆处施工的地址易发活力械卷人、轧亚、碾压、剪切等机械损害的作业地址易造成手部损害的作业地址，如：玻璃制品、木制加工、机械加工车间等易造成脚部损害的作业地址，如：锻造车间、木匠车间、施工工地及有尖角散料等处有吊装设施的作业场所，如：施工工地、港口、码头、库房、车将等序号图形符号标记名称设置范围和地址易发生坠落事故的作业地址，小心坠落36如：脚手架、高空平台、地面的深沟（池、槽）等37易发生落物危险的地址，如：高小心落物处作业、立体交错作业的下方等拥有坑洞易造成损害的作业地小心坑洞38点，如：构件的预留孔洞及各样深坑的上方等拥有热源易造成损害的作业地小心烫伤39点，如：冶炼、锻造、锻造、热办理车间等40因为孤光造成眼部损害的各样小心孤光焊接作业场所41有塌方危险的地段、地域，如：小心塌方堤坝及土方作业的深坑、深槽等序号图形符号标记名称设置范围和地址42拥有冒顶危险的作业场所，如：小心冒顶矿井、地道等43有瓦斯爆炸危险的作业场所如：小心瓦斯煤矿井下、煤气车间等能产生电离辐射危害的场所，44小心电离辐射如：生产、储藏、使用 GB 12268規定的第7 类物质作业区45拥有裂变物质的作业场所，如：小心裂变物质使用车间、储藏库房、容器等46有镭射设施或镭射机器的作业电信镭射场所小心微波凡微波场强超出GB 10436、47GB 10437 规定的作业场所序号图形符号标记名称设置范围和地址场内车、人混淆行走的路段，道小心车辆48路拐弯处、平交路口；车辆进出许多的厂房、车库等进出49场内铁路与道路平交路口，铁道小心火车进入场内的地址地面有易造成损害的滑铁地址，小心滑铁50如：地面有油、冰、水等物质及滑坡处51地面有阻碍物，绊倒易造成损害小心绊倒的地址52对眼睛有损害的作业场所，如：一定带防备眼镜机械加工、各样焊接车间等拥有对人体有害的气体、气溶一定带防毒面具胶、烟气等作业场所，如：有毒53物发散的地址或办原因毒物造成的事故现场序号图形符号标记名称54一定戴防备口罩55一定戴耳机一定戴安全帽563057一定带防备帽58一定戴防备手套59一定穿防备鞋附件 1设置范围和地址拥有粉尘的作业现场，如：纺织清花车间、粉状物资料拌料车间以上及矿山凿岩处等杂讯超出 85dB的作业场所，如：铆钉车间、织布车间、射击场、工程爆破、风动挖井等处头部易遇到外力损害的作业场所，如：矿山、建筑工地、伐木场、造船厂及起重吊装处等易造成热体压卷损害或有粉尘污染头部的作业场所，如纺织、石棉、玻璃厂及拥有旋转设施的加工车间等易造成手部损害的作业场所，如：拥有腐化、污染、灼伤冰冻及触电危险的作业等地址易造成脚部损害的作业场所，如：拥有腐化、灼烫、触电、砸（刺）伤等危险的作业场所地址序号图形符号标记名称设置范围和地址60已发生坠落危险作业场所，如：一定系安全带超出建筑、维修、安装等地址1461易发生溺水的作业场所，如：船一定穿救生衣舶、海上工程构造物等62一定穿防化服拥有放射、微波、高温及其余需要穿防化服的作业场所63一定加锁剧毒品、危险品、库房等地址便于安全分散的紧迫出口处，与64紧迫出口方向箭头联合设在通向紧迫出口的通道、楼梯口等处序号图形符号标记名称设置范围和地址65经相关部门规定的能够使用明可动火区火地址66铁路桥、公路桥、矿井及地道避避险处难处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选课件
13
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
PFD和PID
❖ PFD图是介绍生产工艺路线的流程图，通常 图上应标识各种主要物料的流量、温度、压 力等参数，以便反映出物料通过某设备后参 数的变化情况和反应物、半成品和成品之间 的关系。
❖ PID图是管路和仪表流程图，又称带控制点的 工艺流程图
精选课件
4
一、仪表图形符号
包括： 1.测量点（包括检测元件、取样点） 2.连接线（通用仪表信号线、相交相连、相交
不相连） 3.常用仪表及安装位置的图形符号（如孔板、
转子流量计） 4.常用执行器的图形符号
精选课件
5
❖ 测量点是由过程设备或管道符号引到仪表圆 圈的连接引线连接起来，一般无特定的图形 符号
❖ 若测量点位于设备中，当有必要标出测量点 在过程设备中的位置时，可在引线的起点加 一个直径为2mm的小圆符号或加虚线
精选课件
11
精选课件
12
总结
❖ 在带控制点的工艺流程图中仪表位号的标注 方法是：圆圈上半圆填写字母代号，下半圆 填写数字编号。
❖ 一台仪表或一个圆圈内，具有指示、记录功 能时只标注字母代号“R”，不标注“I”。
❖ 具有开关、报警功能时只标注字母代号“A”， 不标注“S”。字母代号SA表示联锁和报警功 能。
带控制点的工艺流程图
培训目标：
1.学会绘制带控制点的流程图
2.能分析流程图中各个符号代 表的意义
精选课件
1
使用图 形符号和字母代号表示过程检测、控制 系统所采用的各种仪表。
❖ 在绘制控制流程图时，图中所采用的图 列符号都要按有关的技术规定进行。
精选课件
3
TRC 207
H
LICA
AI
202
207
L
H、L表示的含义
精选课件
10
三、仪表位号的表示方法
❖ 在检测、控制系统中，构成回路的每个仪表 都应有自己的仪表位号。
❖ 仪表位号由字母代号组合和阿拉伯数字编号 组成。
❖ 第一位表示工段号，后续位表示仪表回路顺 序号。
PIC 207
表示工段号为2，仪表序号为07
精选课件
8
二、字母代号
❖ 在控制流程图中，用来表示仪表的小圆圈内， 一般写有两位或者两位以上的字母：
PIC 207
第一位字母表示被测变量（P表示被测变 量为压力），
后续字母表示仪表的功能（I表示具有指 示功能，C表示具有控制功能
PIC就表示一台具有指示功能的压力控制器
精选课件
9
请说出以下仪表所表示的含义
精选课件
6
❖ 连接线
❖ 通用的仪表信号线均以细实现表示。连接线 表示交叉及相接时，必要时也可用加箭头的 方式表示信号的方向
精选课件
7
仪表的图形符号
❖ 仪表的图形符号是一个细实线圆圈，直径约 10mm,对于不同的仪表安装位置的图形符号，
❖ 1：就地安装仪表 ❖ 2：集中仪表盘面安装仪表 ❖ 3：就地仪表盘面安装仪表 ❖ 4：集中仪表盘后安装仪表 ❖ 5：就地仪表盘后安装仪表
