天沟尺寸计算过程

天沟验算

天沟验算：
天沟排水量Qg=Ag×Vg
Ag=Bc×Hc
Vg=R2/3×S1/2/n
R=Ag/(Bc+2×Hc)
式中：Ag为天沟泄水面积，Vg为天沟排水速度，Bc、Hc分别为天沟的宽度、深度。

R为天沟泄水系数，S为天沟泄水坡度，n为天沟摩擦系数。

天沟分担的雨水量=集水面积×降雨强度，当排水量大于其分担的雨水量时，合格，反之不合格。

集水面积=分担跨度×分担宽度，分担跨度根据屋脊与分跨情况决定，一般为屋脊到屋檐，对于中间的屋檐
为两侧的屋脊到屋檐的距离和；分担宽度为落水管间距。

落水管验算：
落水管水流量Qc=m×A×(2×g×Hc×R)1/2
式中：m为落水管支数，一般每个分担面积内为一支，A为落水口面积，g为重力加速度，Hc为天沟深度，R为
水深系数，d为落水管直径。

当落水管水流量大于对应天沟分担的雨水量时，合格，反之不合格。

天沟深度与宽度，一般各地区都有省标图大样，其计算假定是天沟中容纳的水能顺畅通过雨水口排走。

每米长天沟的容积≧该一米宽的屋面上的降雨量（常年最大值）总和。

天沟的深度与宽度构成每米长天沟的容积，其深度与宽度的协调，靠建筑师的经验并参考本地区图集。

钢天沟及落水管计算

1/2 3
HHale Waihona Puke W内天沟落水管 0.15 1 0.018 0.240 9.800 0.038 0.018 0.240 9.800 0.038 满足
0.40 0.30 0.096 0.109 0.578 0.055 12.0 35.5 426 136 0.016 满足
0.40 d(直径) 0.30 M(数量) 0.096 0.109 0.578 0.055 12.0 71.0 852 136 0.032 满足 Ad HW g Qd Ad HW g Qd 满足
天沟断面及落水管计算
内天沟 1.每一个落水口所分担之雨水量计算：屋面长度：L(m) 屋面宽度：B(m) 集水面积：Ar=BL(m2) 雨水量： Qr=ArI10 /3600(m /sec) 降雨强度：I(mm/hr) 注:计算内天沟时L用L1来取代。
L1
-3 3
外天沟
落水管
L
B
2.天沟断面核算: 天沟排水量采用曼宁公式计算： Qg=AgVg =AgR2/3S1/2/n Ag=WHW R=Ag/(W+2HW) Vg：天沟排水速度(m/sec) N：sus或彩色板磨擦系数=0.0125 S：天沟泄水坡度=1/1000 W：天沟宽度（m） H：天沟深度（m） Hw：设计最大水深（m）（通常取0.8H） FOR Qg>Qr <OK> 外天沟 W(宽度) H(高度) Ag R 3.落水管计算: Qd=mAd(2gHW) (m /sec) M：落水管支数=1支 d：落水管外径（m） Ad：落水口面积（m2） g：重力加速度=9.8 m/sec HW：天沟最大水深（m） FOR Qd>Qr <OK>!!
Vg Qg B(开间) L(坡长) Ar I Qr 结果

天沟计算书

计算依据是《给水排水设计手册》第二册[室内给水排水]
〖已知参数:〗
计算所在省（直辖市）: 江西
计算所在城市: 吉安
计算暴雨量重现期: 1年
天沟长度: 8.1m
计算坡长: 16m
天沟槽宽: 0.4m
积水深度: 0.22mm
天沟表面粗糙系数: 0.015
天沟坡度: 0.003
〖天沟排水计算〗
根据《手册》表8-4查得该地区降雨强度:4.15升/秒*100平方米
※天沟过水断面积
根据下面公式a得:
(公式a) 天沟过水断面积为:0.09平方米
※湿周
根据下面公式b得:
(公式b) 湿周为:0.84m
※水力半径
根据下面公式c得:
(公式c) 水力半径为:0.10m
※水流速度
根据《手册》公式8-4得:
(公式8-4) 水流速度:0.81m/s
※天沟排水量
根据下面公式d得:
(公式d) 天沟排水量:71.41升/秒
※天沟汇水面积
根据《手册》公式8-6得:
(公式8-6) 天沟汇水面积:129.60平方米
※暴雨量计算
根据下面公式e得:
(公式e)
暴雨量计算:5.38升/秒
暴雨量能排除，天沟大小满足！
※落水管选择
根据《手册》表8-2:
直径为75的立管允许排水量为10.0升/秒
满足排水要求。

计算结束！。

天沟计算

具体计算公式为：
天沟计算：
Q=1/K*A*100R*sqrtI/(n+sqrtR)
R=A/(2h+W)
W=a*(S1+S2/r)/3600
其中：sqrt表示开平方根
Q--天沟排水量（立方米/秒）
K--安全系数（一般取1.5）
A--排水有效面积（平方米）
I--排水坡度
n--粗糙系数（一般取0.2）
h--天沟积水深度
W--降水量（立方米）
a--采用的降雨强度（立方米/小时）
S1--屋面投影面积（平方米）
S2--流过雨水的外墙面积（平方米）
r--风速系数（一般取2）
落水管的计算：
q=c*A*sqrt(2gh)
s=q/(a*3600)
n=S/s
其中：q--落水管排水量（立方米/秒）
c--流量系数（一般取0.6）
A--落水管有截面积（平方米）
g--重力加速度（9.8米/平方秒）
h--天沟积水深度（米）
s--每根落水管的屋面汇水面积（平方米）
a--降雨强度（立方米/小时）
n--落水管数量
S--屋面受水面积（平方米）
当然也可根据落水管径和降水强度直接查表知落水管的布置，详参给排水规范。

天沟的计算原理(免费)

屋面长度：L（m）屋面宽度：B（m）集水面积：Ar=B⨯L（m2）雨水量：Qr=Ar ⨯I⨯10-3/3600（m3/sec）降雨强度：I （mm/hr）注：1．天沟由1000mm宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/nAg=W⨯H WR=Ag/(W+2H W)Vg：天沟排水速度(m/sec)N：sus或彩色板磨擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）Hw：设计最大水深（m）（通常取0.8H）FOR Qg>Qr <OK> Array⇒使用天沟断面如右：落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）M：落水管支数=1支d：落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用落水管的管径大小 <OK>!!工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/sec Vg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ） FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ） m ：落水管支数=1支d ：落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Qd >Qr⇒使用一支 100mm 落水管 <OK>!!。

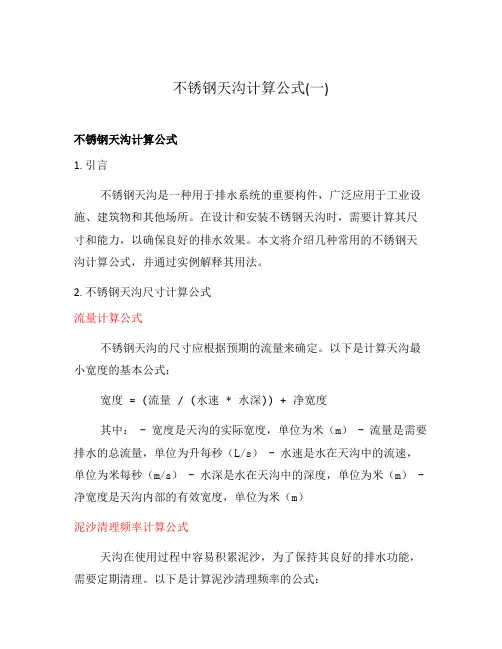

不锈钢天沟计算公式(一)

不锈钢天沟计算公式(一)不锈钢天沟计算公式1. 引言不锈钢天沟是一种用于排水系统的重要构件，广泛应用于工业设施、建筑物和其他场所。

在设计和安装不锈钢天沟时，需要计算其尺寸和能力，以确保良好的排水效果。

本文将介绍几种常用的不锈钢天沟计算公式，并通过实例解释其用法。

2. 不锈钢天沟尺寸计算公式流量计算公式不锈钢天沟的尺寸应根据预期的流量来确定。

以下是计算天沟最小宽度的基本公式：宽度 = (流量 / (水速 * 水深)) + 净宽度其中： - 宽度是天沟的实际宽度，单位为米（m） - 流量是需要排水的总流量，单位为升每秒（L/s） - 水速是水在天沟中的流速，单位为米每秒（m/s） - 水深是水在天沟中的深度，单位为米（m） - 净宽度是天沟内部的有效宽度，单位为米（m）泥沙清理频率计算公式天沟在使用过程中容易积累泥沙，为了保持其良好的排水功能，需要定期清理。

以下是计算泥沙清理频率的公式：清理频率 = (泥沙产生速率 * 清理周期) / (天沟长度 * 天沟净宽度)其中： - 清理频率是天沟的泥沙清理频率，单位为次/年 - 泥沙产生速率是单位时间内生成的泥沙体积，单位为立方米每秒（m^3/s）- 清理周期是泥沙清理的周期，单位为年（y） - 天沟长度是天沟的总长度，单位为米（m） - 天沟净宽度是天沟内部的有效宽度，单位为米（m）3. 示例解释假设设计一个不锈钢天沟用于排水一座工业厂房的雨水。

根据工程要求，预计总流量为1000升每秒。

考虑到天沟的净宽度为米，希望水的流速达到米每秒，水的深度为米。

我们可以使用流量计算公式来计算天沟的最小宽度：宽度 = (1000 / ( * )) + = 米因此，该工业厂房的不锈钢天沟的最小宽度应为米。

假设泥沙产生速率为立方米每秒，清理周期为2年，天沟的总长度为500米。

根据泥沙清理频率计算公式，我们可以计算得出泥沙清理频率：清理频率 = ( * 2) / (500 * ) = 次/年因此，该不锈钢天沟需要每年清理次。

天沟排水量计算公式

6 天溝排水量計算Tonnage of cullis calculation1降雨量I=100mm/hr判定原則 Qp>Qr ---ok.Rainfall2GUTTER SLOPE S=0.002(1/500)計算3雨棚長L=2.7m Qr=I*Ar=I*L*BThe length of canopy4雨棚寬B=53.7m Qr=0.0040275m^3/secThe width of canopy5天溝上方寬度H=350mm A=0.0224m^2The width of cullis at top6天溝下方寬度T=210mm P=T+2*HThe width of cullis at bottom7天溝總深度W=90mm P=0.37mThe depth of cullis8天溝安全深度Dw=80mm Rh=A/PThe safty depth of cullis9铝板之粗造度係數(SUS)n=0.0125Rh=0.060540541mThe rough efficient of AL panel曼寧公式(Manning Formula)Qp=1/n*A*(Rh)^2/3*S^1/2Qp=1/n*A*(Rh)^2/3*S^1/2The tonnage of culis Qp=天溝之單位排水量Qp=0.012241201m^3/secRh=A/P Rh=水力半徑落水管計算The radius water powerful The calculation for rainspoutA=流體流動之斷面積1落水管支數m=3支The area of water flow section The number of rainspoutP=排水斷面周長2落水管外徑d=7mm The parameters of water flow The outer diameter of rainspoutQr=I*Ar Qr=屋面之單位集水量3重力加速度g=9.8m/sec^2The acceleration of gravityI=降雨強度4天溝安全深度Dw=80mmThe strength of rainfullAr=雨棚之單位面積5落水管斷面積Ad=0.022345852m^2The area of canopy The area of rainspout section6落水管排水量Qd=0.083944298m^3/secThe tonnage of rainspoutQd=m*Ad*(2*g*Dw)^1/2判定原則 Qd>Qr ---ok.。

不锈钢天沟计算公式(二)

不锈钢天沟计算公式(二)不锈钢天沟计算公式1. 不锈钢天沟体积计算公式•不锈钢天沟的体积计算公式如下：V = A * L * D其中，V表示天沟的体积，单位为立方米； A表示天沟横截面的面积，单位为平方米； L表示天沟的长度，单位为米；D表示天沟的深度，单位为米。

•举例说明：假设不锈钢天沟的横截面为矩形，长为2米，宽为1米，深度为米，天沟的长度为10米，那么根据上述公式计算天沟的体积：V = 2 * 1 * * 10 = 10立方米因此，该不锈钢天沟的体积为10立方米。

2. 不锈钢天沟流量计算公式•不锈钢天沟的流量计算公式如下：Q = C * A * √(2 * g * H)其中，Q表示天沟的流量，单位为立方米/秒； C表示天沟的流量系数，无单位； A表示天沟的横截面的面积，单位为平方米； g表示重力加速度，约为米/秒^2； H表示天沟的水深，单位为米。

•举例说明：假设不锈钢天沟的横截面为矩形，长为2米，宽为1米，流量系数为，水深为米，那么根据上述公式计算天沟的流量：Q = * (2 * 1) * √(2 * * ) ≈ 立方米/秒因此，该不锈钢天沟的流量约为立方米/秒。

3. 不锈钢天沟的排水能力计算公式•不锈钢天沟的排水能力计算公式如下：C = Q / (A * √(2 * g * H))其中，C表示天沟的排水能力，单位为立方米/秒；Q表示天沟的流量，单位为立方米/秒； A表示天沟的横截面的面积，单位为平方米； g表示重力加速度，约为米/秒^2； H表示天沟的水深，单位为米。

•举例说明：假设不锈钢天沟的流量为立方米/秒，横截面为矩形，长为2米，宽为1米，水深为米，那么根据上述公式计算天沟的排水能力：C = / ((2 * 1) * √(2 * * )) ≈ 立方米/秒因此，该不锈钢天沟的排水能力约为立方米/秒。

以上是关于不锈钢天沟计算公式的列举和解释。

通过这些计算公式，可以对不锈钢天沟的体积、流量和排水能力进行准确的计算和评估，从而为工程设计和施工提供参考。

天沟、雨水管计算公式

具体计算公式为：
天沟计算：
Q=1/K*A*100R*sqrtI/(n+sqrtR)
R=A/(2h+W)
W=a*(S1+S2/r)/3600
其中：sqrt表示开平方根
Q--天沟排水量（立方米/秒）
K--安全系数（一般取1.5）
A--排水有效面积（平方米）
I--排水坡度
n--粗糙系数（一般取0.2）
h--天沟积水深度
W--降水量（立方米）
a--采用的降雨强度（立方米/小时）
S1--屋面投影面积（平方米）
S2--流过雨水的外墙面积（平方米）
r--风速系数（一般取2）
落水管的计算：
q=c*A*sqrt(2gh)
s=q/(a*3600)
n=S/s
其中：q--落水管排水量（立方米/秒）
c--流量系数（一般取0.6）
A--落水管有截面积（平方米）
g--重力加速度（9.8米/平方秒）
h--天沟积水深度（米）
s--每根落水管的屋面汇水面积（平方米）
a--降雨强度（立方米/小时）
n--落水管数量
S--屋面受水面积（平方米）
当然也可根据落水管径和降水强度直接查表知落水管的布置，详参给排水规范。

3mm厚简支天沟计算

-------------------------------| 3mm厚简支天沟设计|| || 构件：BEAM1 || 日期：2022/05/17 || 时间：11:10:59 |------------------------------------ 设计信息-----钢梁钢材：Q235梁跨度(m)：6.000容许挠度限值[υ]: l/400 = 15.000 (mm)强度计算净截面系数：1.000计算梁截面自重作用: 计算简支梁受荷方式: 竖向单向受荷荷载组合分项系数用户输入：恒荷1.3、活荷1.5----- 设计依据-----《建筑结构荷载规范》（GB 50009-2012）《钢结构设计标准》（GB 50017-2017）----- 简支梁作用与验算-----1、天沟截面特性计算A =36.42cm2;Ix =21071cm4;W1x=424cm3; W2x=156cm3;2、天沟简支梁自重作用计算梁自重荷载作用计算:自重作用折算梁上均布线荷(KN/m) p=0.3;3、梁上活载作用荷载编号荷载类型荷载值1 荷载参数1 荷载参数2 荷载值21 1 1.20 0.00 0.00 0.004、单工况荷载标准值作用支座反力(压为正,单位：KN)△恒载标准值支座反力左支座反力Rd1=0.9, 右支座反力Rd2=0.9△活载标准值支座反力左支座反力Rl1=3.600, 右支座反力Rl2=3.6005、梁上各断面内力计算结果△组合1：1.3恒+1.5活断面号：支座跨中弯矩(kN.m)：-0.000 9.9剪力(kN) ： 6.57 06、简支梁截面强度验算简支梁最大正弯矩(kN.m)：9.9 (组合：1; 控制位置：3.000m)强度计算最大应力(N/mm2)：63.5 < f=215.000简支梁抗弯强度验算满足。

简支梁最大作用剪力(kN)：6.57 (组合：1; 控制位置：0.000m)简支梁抗剪计算应力(N/mm2)：1.65 < fv=125.000简支梁抗剪承载能力满足。

drain(天沟排水量计算)

关于文登家家悦屋面排水验算条件：落水口间距6米，汇水坡长度36米的天沟：1．降水量：参考当地重现期为5年的最大小时降水量134mm/h2．排水方案：采用天沟宽度为200mm，平均深度为155mm，平天沟，落水管间距为6m，水面坡度为0.001，考虑天沟保护高度为0mm，则在落水口处水面高度为：155-3000*0.001-0=152mm。

落水管采用相当于直径120mm的UPVC管的落水管。

验算如下：1·按克氏公式：Ag（天沟最小过水面面积）=200*152=30400mm^2=0.0304m^2Lw（天沟过水面周长）=200+152*2=504mm=0.504mR（水力平均深度）=As/Lw=60.32mm=0.06032mS（坡度）=0.001n（彩色钢板与水流摩擦系数）=0.0125Vg（天沟水流速）=（23+1/n）/（1+23*n/R^0.5）*（R*S）^0.5=0.36853m/s近落水口处截面的雨水流量为：Qr = Ar*I=3*36*134*10^(-3)/3600 =0.00402m^3/s考虑安全系数 K=1.5所需天沟过水面积为Areq = K*Qr/Vg = 1.5*0.0040/0.3685=0.01636m^2<0.0304m^2=Ag--ok!2·按曼宁公式：Vg（天沟水流速）=R^0.667*S^0.5/n=0.38909m/sQg（天沟排水能力）= Ag*Vg/K =0.00789m^3/s>0.00402m^3/s=Qr--ok!由以上计算式表明：天沟满足排水要求。

3·验算落水管设置：落水管管径为120mm，管截面面积为Ad=0.01130m^2。

斗前水深 h= 152mm=0.152m。

落水口的雨水流量为Qr = Ar*I = 6*36*134*10^(-3)/3600 =0.00804m^3/s按克氏公式落水口排水量为Qd=0.7*Ad*（2*g*h）^0.5/K=0.7*0.01130*(2*9.8*0.152)^0.5/1.5=0.00911m^3/s>0.00804m^3/s=Qr--ok!由以上计算式表明：落水管满足排水要求。

天沟计算

r=D/2 ；又，重力加速度
g=980
cm/se 二、 c
落水管流量： QD=m
×AD× （2g H)1/2
×PI ×r2
×(2
×
980 = 1×
20 )1/2
= 622 r2
落水管流量=屋面降雨量，即
QD>=
Qr 故由 622 r2 >= 4105.4 得：
cm ，即 r>= 2.57 D>=
天沟计算
采用 TUF30 板，板宽为 730m 1、 m
最大降雨强度： 2、昆山 I =
斜
率：S
3、＝1/
10
钢板
天沟
之材
质摩
擦系
数：
4、 n=
5、 Bay= 6 m
屋脊
到檐
口长
度:
每柱
距落
水管
数量
6、 m=
设计
天沟
宽
7、为：
190 mm/h × （1/3
= 190 6cm00/s0e) = 0.0052778 c
天沟排水速度： V=1/n ×R2/3 ×S1/2= 天沟排水量>= 降水量，即 Qg>= Qr：
而 Qg=V ×A= 设计尺寸过大
6 cm
50 cm
83.53 cm/sec
c
m 3/s 25059.86586 ec >=
Qr= 4105.37 cm3/sec
设落水管内半径为r, 即
51.381871 mm
故取
落水
管直
径为
110
D=
mm
天沟设计

挑檐天沟计算规则

挑檐天沟计算规则
挑檐天沟计算规则是用于计算挑檐天沟的长度和宽度的规则。

以下是常见的挑檐天沟计算规则：
1. 挑檐天沟长度：挑檐天沟的长度是根据建筑物或屋顶的总边长来计算的。

边长是指建筑物四个边的长度之和。

2. 挑檐天沟宽度：挑檐天沟的宽度是根据建筑物或屋顶表面积和雨水收集要求来计算的。

一般来说，挑檐天沟的宽度应能够容纳预计降雨中最大的降雨强度，以确保水能够被有效地收集和排放。

3. 挑檐天沟流量计算：挑檐天沟的流量可以通过公式
Q=C×i×A来计算，其中Q表示流量，C表示挑檐天沟的系数，i表示流量强度，A表示挑檐天沟的截面积。

流量强度可以通
过降雨数据获取，截面积可以通过挑檐天沟的宽度和深度来计算。

4. 挑檐天沟排水能力计算：挑檐天沟的排水能力取决于挑檐天沟的宽度、深度、材料和坡度等因素。

一般来说，挑檐天沟的最小坡度应为1%以确保水能够顺利地流向排水口，而挑檐天
沟的最大坡度应控制在20%以避免水过快流失。

总的来说，挑檐天沟计算规则是根据建筑物或屋顶的结构和降雨数据来确定挑檐天沟的长度、宽度、流量和排水能力，以确保挑檐天沟能够有效地收集和排放雨水。

具体的计算方法和规则可以根据实际情况和相关标准进行调整和确定。

天沟的宽度和落水管计算

天沟断面及落水管计算每一个落水口所分担之雨水量计算：屋面长度：L（m）L=20屋面宽度：B（m）B=30集水面积：Ar=B⨯L（m2）Ar=600雨水量：Qr=Ar ⨯I⨯10-3/3600（m3/sec）Qr=0.166667降雨强度：I （mm/hr）I=1000注：1．天沟由1000mm宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

jjjjj外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/n Qg=0.180551Ag=W⨯H W Ag=0.24R=Ag/(W+2H W)R=0.162162Vg：天沟排水速度(m/sec)Vg=0.752298N：sus或彩色板磨擦系数=0.0125N=0.0125S：天沟泄水坡度=1/1000S=0.001W：天沟宽度（m）W=1H：天沟深度（m）H=0.3Hw：设计最大水深（m）（通常取0.8H）Hw=0.24FOR Qg>Qr <OK>计算结果:Qg> Qr⇒使用天沟断面如右：排水槽的截面满足要求jjjjj落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）Qd=0.051103M：落水管支数=1支m=3d：落水管外径（m）d=0.1Ad：落水口面积（m2）Ad=0.007854g：重力加速度=9.8 m/sec g=9.8H W：天沟最大水深（m）Hw=0.24FOR Qd>Qr计算结果:Qd < Qr⇒使用落水管的管径大小 <OK>!!使用落水管的管径大小工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/secjjjjj天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m3/secVg：天沟排水速度(m/sec)n：sus或彩色板摩擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）Hw：设计最大水深（m）（通常取0.8H）FOR Qg>Qr <OK>⇒使用天沟断面如右：jjjjj落水管计算:A d=πR2=π⨯0.052=0.00785m2Qd=m⨯A d⨯(2gH W)1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（m3/sec）m：落水管支数=1支d：落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用一支 100mm落水管 <OK>!!mmm2m3/secmm/hr排水槽的截面满足要求H m3/secm2使用落水管的管径大小不满足要求。

《建筑屋面雨水排水系统技术规程》
1/秒，根据降雨强度公式和汇水面积；
2、初设宽度天沟b=米，流速V=米/秒（最小流速为，保证不淤积流速），最后再校核流速；
3、试算：h=Q/V/b=，满足一般的建筑和构造要求吗？还可以调整一下流速和渠宽；（天沟有效深度应为设计水深加保护高度。

天沟的有效水深不宜小于250mm，最小保护高度不得小于75mm。

——《虹吸式屋面雨水系统技术规程》
4、根据公式：Δ=V×V/（2×）Δ是流速水头。

5、水力坡降i=Δ/l就是了。

6、实际水渠的深度H=h+Δ（保护高度的确定根据下表：对天沟蓄水容积进行校核：
3.2.1天沟的有效蓄水容积不宜小于汇水面积雨水设计流量60s（且不宜小于虹吸启动时间）的降雨量。

当屋面坡度大于%、天沟满水会溢入室内，经计算若虹吸启动时间大于60s时，天沟的有效蓄水容积不宜小于汇水面积雨水设计流量2min（且不应小于虹吸启动时间）的降雨量。

（看上去很重要，不过没做过不知道呢，不然房顶被淹了，哈哈）
1/ 1。

天沟尺寸计算过程

天沟尺寸计算过程 Revised by Chen Zhen in 2021
天沟尺寸计算过程
《建筑屋面雨水排水系统技术规程》
1、求水量：Q=A×q×T/60/3600=Q 立方米/秒，根据降雨强度公式和汇水面积；
2、初设宽度天沟b=米，流速V=米/秒（最小流速为，保证不淤积流速），最后再校核流速；
3、试算：h=Q/V/b= ，满足一般的和构造要求吗还可以调整一下流速和渠宽；（天沟有效深度应为设计水深加保护高度。

天沟的有效水深不宜小于250mm，最小保护高度不得小于
75mm。

——《虹吸式屋面雨水系统技术规程》
4、根据公式：Δ=V×V/（2×）Δ是流速水头。

5、i=Δ/l就是了。

6、实际水渠的深度 H=h+Δ（保护高度的确定根据下表：
对天沟蓄水容积进行校核：
3.2.1天沟的有效蓄水容积不宜小于汇水面积雨水设计流量60s（且不宜小于虹吸启动时间）的降雨量。

当屋面坡度大于%、天沟满水会溢入室内，经计算若虹吸启动时间大于60s时，天沟的有效蓄水容积不宜小于汇水面积雨水设计流量2min（且不应小于虹吸启动时间）的降雨量。

（看上去很重要，不过没做过不知道呢，不然房顶被淹了，哈哈）。

钢天沟及落水管计算

满足
满足满足
Vg：天沟排水速度(m/sec)
N：sus或彩色板磨擦系数=0.0125
S：天沟泄水坡度=1/1000
W：天沟宽度（m）
H：天沟深度（m）
Hw：设计最大水深（m）（通常取0.8H）
FOR Qg>Qr
<OK>
3.落水管计算:
Qd=mAd(2gHW)1/2(m3/sec) M：落水管支数=1支
d：落水管外径（m）
天沟断面及落水管计算
1.每一个落水口所分担之雨水量计算：
屋面长度：L(m)
屋面宽度：B(m) 集水面积：Ar=BL(m2) 雨水量： Qr=ArI10-3/3600(m3/sec) 降雨强度：I(mm/hr) 注:计算内天沟时L用L1来取代。
2.天沟断面核算:
天沟排水量采用曼宁公式计算：
Qg=AgVg =AgR2/3S1/2/n Ag=WHW R=Ag/(W+2HW)
落水管
d(直 M径(数) 量)
0.15 1
Ad
0.018
HW
0.240
g
9.800
Qd
0.038
B(开 L间(坡) 长) Ar
I
Qr
结果
12.0 35.5 426 136 0.016 满足
12.0 A
9.800
136 Qd
0.038
0.032 外天沟内天沟
Ad：落水口面积（m2）
g：重力加速度=9.8 m/sec
HW：天沟最大水深（m）
FOR Qd>Qr
<OK>!!
外天沟
内天沟
落水管
B
L1
L
H

天沟面积计算公式

天沟面积计算公式天沟一般是指建筑物屋面两胯间的下凹部分，用来汇集和排放雨水。

要计算天沟的面积，这可需要一些数学知识和实际测量哦。

首先，咱们得搞清楚天沟常见的形状。

一般来说，天沟的形状有矩形、梯形和 U 形这几种。

对于矩形天沟，那计算面积就简单啦，直接用长度乘以宽度就行。

比如说，一个矩形天沟的长度是 5 米，宽度是 0.5 米，那它的面积就是5×0.5 = 2.5 平方米。

梯形天沟的面积计算稍微复杂一点。

假设梯形天沟的上底是 a 米，下底是 b 米，高度是 h 米，那面积就是（a + b）× h ÷ 2 。

我给您举个例子哈，有一个梯形天沟，上底是 0.4 米，下底是 0.6 米，高度是 0.5 米，那它的面积就是（0.4 + 0.6）× 0.5 ÷ 2 = 0.25 平方米。

U 形天沟的面积计算就更麻烦一些啦。

不过咱们可以把它近似地看作是由两个梯形组成的。

分别计算出这两个梯形的面积，然后相加就差不多是 U 形天沟的面积了。

记得有一次，我去一个正在施工的建筑现场，看到工人们正在安装天沟。

我好奇地凑过去问他们怎么计算天沟面积，有个经验丰富的老师傅笑着说：“这可不难，只要测量准确，公式用对，就能算得准！”他还拿着尺子给我比划着怎么测量，怎么计算。

看着他认真的样子，我深深感受到，哪怕是这么一个小小的计算，都需要严谨和细心。

在实际的建筑工程中，准确计算天沟面积非常重要。

如果面积算小了，可能导致雨水排放不畅，积水会渗漏到屋里；算大了呢，又会浪费材料和增加成本。

所以呀，这小小的天沟面积计算，可关系着整个建筑的质量和使用效果呢。

总之，无论是哪种形状的天沟，只要我们掌握了相应的计算公式，并且认真测量，就能准确算出天沟的面积，为建筑的防雨排水系统提供可靠的数据支持。

您学会了吗？。

天沟计算公式[精华]

有关屋面排水计算以及天沟落水管尺寸的确定:
1、设计任务：屋面排水系统应迅速及时地将雨水排至室外或地面。

(<给排水>4.9.1)
2、设计雨水流量：(4.9.2)
10000Fw
q q j y ϕ=
q y :设计雨水流量 L/s
q j : 设计降雨强度 L/s*ha （hectare 公顷）
ϕ: 径流系数屋面ϕ=0.9
Fw: 汇水面积 m 2
3、建筑屋面雨水排水管道设计降雨历时按5min 计算。

(4.9.4)
4、天沟坡度不应小于0.003。

（4.9.18）
5、重力流屋面雨水排水管系的悬吊管应按非满流设计，充满度不
宜大于0.8，管中流速不宜小于0.75m/s 。

(4.9.20)
6、重力流屋面雨水排水立管的最大设计泄流量：(4.9.22)
塑料管 φ90X3.2 9.22 L/s
φ110X3.2 15.98 L/s
6、《室外排水设计规范》雨水设计流量：（2.2.1）
Q=q ϕF
Q:雨水设计流量
q:设计暴雨强度
ϕ:径流系数 F:汇水面积
7、天沟排水量计算（曼宁公式） 3235-=x A n
i Q A ：过水面积
X:湿周 I:天沟排水坡度
N:粗糙度
或者可以用先确定流速的方法：
设计流速： 21321I R n
v = 流量计算：
vA Q =。

屋面天沟排水计算

天沟排水计算技术手册来源先闻公司发布于2011/9/8 9:44:38 评论(4)有5159人阅读软件为屋面天沟排水的相关计算，计算主要遵循《给水排水设计手册》第二册《建筑给水排水》（第二版）中的相关条文及规定。

天沟设置天沟的断面形式一般选择矩形或者梯形等。

天沟坡度不宜太大，一般以0.003~0.006为宜。

天沟流水长度不宜大于50m。

但有些厂房根据屋面形式、天沟做法及车间跨度等要求，天沟长度也有长达70多米。

为了防止天沟末端处积水，可在山墙部分的天沟设置溢流口。

天沟系统一般由天沟、雨水斗和落水管组成。

落水管排泄的雨水总量，不应超过下表所列数值：雨量计算雨量应根据当地的暴雨公式，按下列条件换算成小时降雨厚度（mm/h）。

（1）降雨历时，采用5min。

（2）重现期应根据生产工艺和土建情况确定，见下表。

一般情况采用一年，但不得小于室内雨水道所采用的重现期。

注：1、将表中1、2两项中有关相应的数值相加，即可求得计算值。

2、机械设备可能因水而受损害的生产，系指下列类型公称：丝绸厂、卷烟厂、棉纺织厂、冶金厂以及各种金属加工厂、化学联合企业等。

（3）计算公式：参数说明：为小时降雨厚度（mm/h）；为降雨历时5min的暴雨强度[L/(s·100m2)]，见下表为我国部分城镇降雨强度。

注：表中为重现期；为5min降雨强度；为小时降雨厚度，根据值折算而来。

汇水面积当有高出屋面的侧墙（女儿墙）时，其墙体的挡水面积应该折算至屋面汇水面积中去，因墙内侧挡水后，水仍汇入天沟中。

1、屋面的汇水面积应按屋面的水平投影面积计算。

2、高出屋面的侧墙的汇水面积计算：（1）一面侧墙，按侧墙面积50%折算成汇水面积。

对一般屋面，均按此采用。

（2）两面相邻侧墙，按两面侧墙面积的平方和的平方根的50%折算成汇水面积。

（3）两面对等高侧墙，可不计汇水面积。

（4）两面相对不同高度的侧墙，按高出低墙上面面积的50%折算成汇水面积。

（5）三面侧墙，按最低墙顶以下的中间墙面积的50%，加上最低墙的墙顶以上墙面面积值，按（2）或（4）折算的汇水面积。
