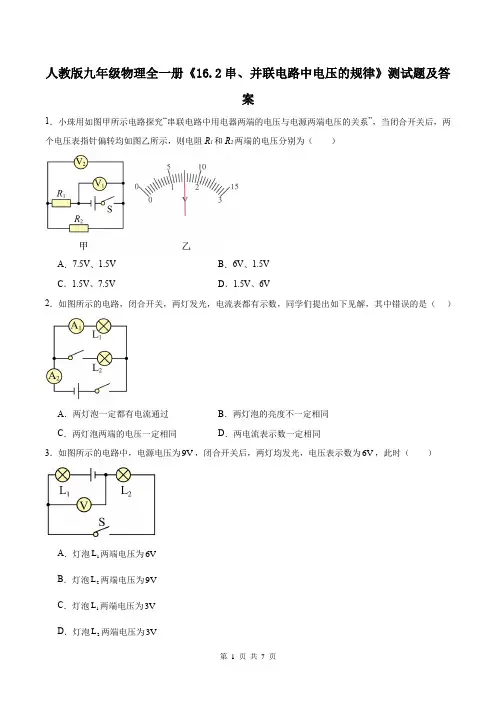

人教版九年级物理全一册《16.2串、并联电路中电压的规律》测试题及答案1．小珠用如图甲所示电路探究“串联电路中用电器两端的电压与电源两端电压的关系”，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．7.5V、1.5V B．6V、1.5VC．1.5V、7.5V D．1.5V、6V2．如图所示的电路，闭合开关，两灯发光，电流表都有示数，同学们提出如下见解，其中错误的是（）A．两灯泡一定都有电流通过B．两灯泡的亮度不一定相同C．两灯泡两端的电压一定相同D．两电流表示数一定相同3．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（）L两端电压为6VA．灯泡1B．灯泡2L两端电压为9VL两端电压为3VC．灯泡1D．灯泡2L两端电压为3V4．如图所示的电路，电源电压不变，两只电表均完好，导线连接完好。
闭合开关S 后，发现两灯12L L 、均不发光，电流表和电压表都没有示数；将两灯位置互换后，发现两灯仍不发光，电流表没有示数，但电压表有示数。
则该电路的故障可能是（ ）A ．灯1L 短路B ．灯1L 断路C ．灯2L 短路D ．灯2L 断路5．在如图所示的电路中，电源电压保持不变。
闭合开关S ，电路正常工作。
一段时间后，两灯中有一灯熄灭，三个电表中有两个电表的示数变小，则（ ）A ．一定是电压表V 的示数不变、灯2L 开路B ．一定是电流表1A 的示数不变、灯1L 开路C ．可能是电流表2A 的示数不变、灯2L 短路D ．可能是电流表1A 的示数不变、灯2L 开路6．在图所示的电路图中，四个小灯泡完全相同。
在电键K 闭合前，各灯都能正常发光。
当电键K 闭合后，应该出现的情况是（ ）A ．各灯都比电键K 闭合前亮B ．各灯都比电键K 闭合前暗C ．各灯都不可能发光D ．各灯仍能正常发光7．按图连接电路，闭合开关后，移动滑动变阻器滑片，小灯泡L1和L2均不发光，电流表指针几乎不动，电压表指针有明显偏转，原因可能是（）A．L1被短接B．变阻器断路C．L2断路D．L1断路8．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路故障的分析正确的是（）A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路9．如图所示电路中，闭合开关后，发现电流表无示数，电压表有示数，则故障原因可能是（）A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路10．如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3I1=I2B．U2=U1-U3I1=I2C．U3=U1+U2I1=I2D．U3=U1+U2I1>I211．如图所示电路，闭合开关，甲、乙两灯均正常发光，两电表均有示数。
2019秋季人教版九年级物理全一册 16.2 串、并联电路中电压的规律 同步练习题 含答案
16.2 串、并联电路中电压的规律一．选择题（共1小题）1．如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（）A．U1＝U2＝U3，I1＝I2B．U1＝U2＝U3，I1＞I2C．U1+U2＝U3，I1＝I2D．U1+U2＝U3，I1＜I2二．填空题（共2小题）2．如图所示电路，闭合开关后电压表V1的示数为3V，那么电源电压为V。
3．如图是灯L1、L2的电流随电压变化关系的图象。
把这两个灯泡并联后接在同一电源两端，若灯L1两端的电压为4V，则灯L2两端的电压是V，干路中的电流是A。
三．实验探究题（共1小题）4．在“探究串联电路电压的特点”活动中。
（1）、如图所示，连接电路时，实验中应选择规格（相同/不同）的小灯泡。
U AB/V U BC/V U AC/V2.4 1.43.8（2）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。
她能否测出L2两端电压？理由是（3）小明分别测出AB、BC、AC间的电压并记录在如上表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。
请对小明的做法进行评价：；改进方法是。
四．计算题（共7小题）5．如图所示是小莉连接的电路，闭合开关后，发现两灯都发光，电流表A1的示数为0.68A，电流表A2的示数为0.9A，电压表示数为4.8V。
（1）画出小莉所连电路的电路图。
（2）分別求出通过灯L1、灯L2的电流及干路中的电流。
（3）分別求出灯L1、L2两端的电压和电源的电压。
6．如图1电路中，电源电压为6V．开关闭合后，电流表A的示数为0.5A，A1示数为0.3A。
求：（1）灯L1两端的电压U1；（2）通过灯L1的电流I1；（3）通过灯L2的电流I2；（4）灯L2两端的电压U2；（5）请在图2中画出电流表示数为0.5A时指针的位置（别忘了量程哦！）。
7．如图甲所示，S闭合后，A1，A2，V三只电流的指针均如图乙所示，已知V表接入的是“﹣”“15”接线柱，请回答：（1）通过L1，L2的电流为多大？（2）电流电压，L1，L2两端的电压各是多少？（以上答案均需要说明理由）8．如图所示的电路中，闭合开关，电压表的示数为12V，电流表A的示数为1.2A，电流表A1的示数为0.4A，则：（1）灯泡L1、L2两端的电压分别是多少伏？（2）通过灯泡L1、L2的电流分别是多少安？9．如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V1的示数为12V，电压表V2的示数为8V，则L1、L2、L3三个灯泡的电压分别为多少V？10．如图所示电路，已知V的示数为12V，V1的示数为7V，V2的示数为9V，求L1、L2、L3两端电压各是多少？11．如图所示电路，L1、L2、L3三个灯泡完全相同，闭合开关后，V1、V2的示数均为4V，问：（1）L1、L2、L3连接方式是什么？（2）每个灯泡的电压是多少？（3）电源电压是多少？五．解答题（共4小题）12．小明同学对串联电路电压规律进行了探究。
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．连接如图所示实物电路图电源电压不变，下列说法正确的是（）A．闭合S、S1，灯泡L1和L2串联B．先闭合S，再闭合S1，电压表示数变大C．闭合S、S1，若有一只灯泡熄灭，有两个电表示数减小，则是L2断路了D．交换电压表和电流表A1的位置，闭合S，电压表有示数，两个电流表均无示数2．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 V B．V1示数大于3.8VC．V2示数小于3.8 V D．V2示数大于3.8V3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．2.1 V 4.5 V B．2.4 V 2.1 VC．4.5 V 6.6 V D．4.5V 2.1 V4．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较5．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）A ．一定串联B ．一定并联C ．可能串联D ．以上都不对6．如图所示，电源电压为6V ，闭合开关后，电压表的示数为2V ，下列描述正确的是（ ）A ．L 1两端电压为4VB ．L 1两端电压为2VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为4V7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。
下列说法正确的是（ ）A ．L 1和L 2两灯并联B ．L 1两端电压为8VC ．L 2两端电压为10VD ．电源电压为12V8．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。
16.2串、并联电路的电压规律同步练习(含答案)

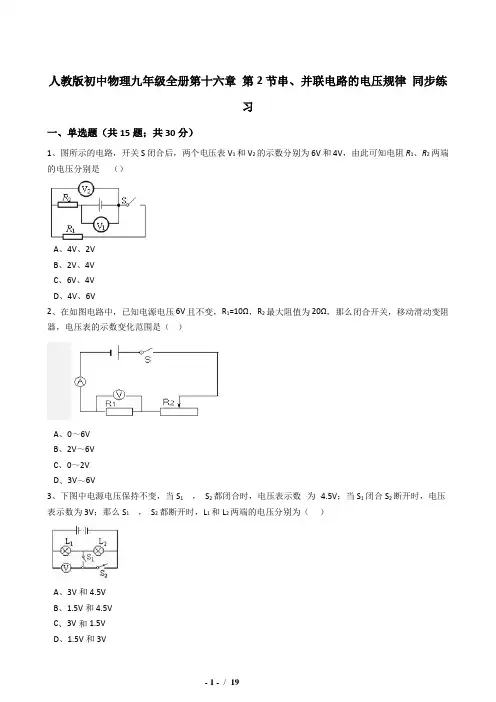

人教版初中物理九年级全册第十六章第2节串、并联电路的电压规律同步练
习
一、单选题（共15题；共30分）
1、图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为6V和4V，由此可知电阻R1、R2两端的电压分别是（）
A、4V、2V
B、2V、4V
C、6V、4V
D、4V、6V
2、在如图电路中，已知电源电压6V且不变，R1=10Ω，R2最大阻值为20Ω，那么闭合开关，移动滑动变阻器，电压表的示数变化范围是（）
A、0～6V
B、2V～6V
C、0～2V
D、3V～6V
3、下图中电源电压保持不变，当S1，S2都闭合时，电压表示数为 4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为（）
A、3V和4.5V
B、1.5V和4.5V
C、3V和1.5V
D、1.5V和3V
4、如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是
A、电压表的示数为2V
B、电压表的示数为4V
C、电压表的示数为6V
D、电压表的示数为10V
5、如图所示．电源电压恒定．当开关S1断开，S2闭合时，电压表的示数如甲图所示：当开关S1闭合S2断开时，电压表的示数如乙图所示．则灯L1、L2两端的电压分别为（）
A、3.5V 8.5V
B、8.5V 3.5V
C、3.5V 5.0V
D、5.0V 3.5V
6、如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）
A、6V 1.5V
B、7.5V 1.5V
C、1.5V7.5V
D、1.5V6V。
16-2串、并联电路中电压的规律练习(解析版)
16.2串、并联电路中电压的规律同步练习1.串联电路两端的总电压等于各部分电路两端的电压之和，即U ＝U1＋U2；串联电路中，电源两端电压等于各用电器两端电压之和。
2.并联电路中各支路两端的电压相等，且等于电源电压，即U ＝U1＝U2。
1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V ，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V ，通过它的电流为 A 。
【答案】 10 0.5【详解】[1]由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U 2=U -U 1=16V-6V=10V[2]由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A ，则通过另一个小灯泡的电流为0.5A 。
2．如图所示的电路中，电源电压为3V ，则L 2两端的电压为 V 。
【答案】2.5【详解】由图知道，灯泡L 1与L 2串联，电压表测的是L 1两端的电压，因为电源电压是3V ，所以电压表选择的量程应是0到3V ，故电压表的读数为0.5V ，由串联电路电压的特点知道，L 2两端的电压为21-3V -0.5V 2.5V U U U ===3．如图所示，电源的电压6V 保持不变，S 闭合后电压表示数为2V ，则灯L 2两端的电压为 V ；通过L 1的电流 通过L 2的电流。
（选填“大于”“小于”或“等于”）【答案】 4 等于【详解】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压U2=U-U2=6V-2V=4V[2]据串联电路的电流特点知，通过两灯的电流相同。
所以通过L1的电流等于通过L2的电流。
4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为V。
【答案】5.3【详解】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。
因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压U=8V电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.7V灯泡L1两端电压U1=U﹣U2=8V﹣2.7V=5.3V5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是V、V。
16.2串、并联电路中电压的规律(同步练习)(解析版)
人教版九年级物理上册第16章《电压电阻》第2节串、并联电路中电压的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图由两节干电池组成的电源电压是（）A．1.5V B．2VC．3V D．4V【答案】C【解析】解：一节干电池的电压是1.5V，图中两节干电池串联，因串联电池组的电压等于各电池的电压之和，所以图中两节干电池组成的电源电压为1.5V+1.5V ＝3V。
故选：C。
2．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（）A．2VB．4VC．6VD．8V【答案】C【解析】解：由图可知，闭合开关S后，该电路为串联电路，电压表V测量电源的电压，电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L2两端的电压；在串联电路中，电源电压等于各部分电压之和；电压表V1的示数是2V，V2的示数是4V，则电源电压即电压表V的示数为2V+4V＝6V。
故选：C。
3．如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（）A．4.8VB．1.8VC．3VD．1.2V 【答案】D【解析】解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；则由电压表的示数可知，L1两端的电压：U1＝1.8V；由串联电路电压特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣1.8V＝1.2V。
故选：D。
4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6VB．灯L2两端的电压为6VC．灯L2两端的电压为4VD．电源电压和灯L1两端的电压之和为6V【答案】B【解析】解：在此题中两个灯泡是串联的，电压表测量的是灯泡L2两端的电压，闭合开关S后，电压表示数为6 V，灯L2两端的电压为6 V；根据串联电路的电压的规律，可以知道灯泡灯L1两端的电压为4V。
故ACD错误，B正确。
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。
则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。
若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。
《16.2 串、并联电路中电压的规律》同步测试题及答案
《16.2 串、并联电路中电压的规律》课前预习1、一般手电筒中是把两节干电池串联起来，它们提供的电压是_____V ，若需要一个提供9V 电压的电源，则需要把________节干电池________联起来。
2、如图16.2-1，当量程为0～3V 时，电压表指针的读数为_ _ _V ； 当量程为0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V 。
3、图16.2-2所示是探究“串联电路各点间电压的关系”的电路图，它的实验方法是：把电压表分别接在电路中的_______两点、_______两点和_______两点，测量电压值，总结它们之间有什么关系。
为了寻找普遍规律，需要多次测量，具体操作为___________________。
4、．如图16.2-3所示，电路中两只灯泡L 1和L 2均正常发光，则甲为_________表，乙为____________表。
随堂练习1、电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。
2、在一次测L 1、L 2灯串联的电路电压的实验中，电路两端的总电压值如图16.2-4甲所示，则总电压为__________V ，灯泡L 1的电压如图16.2-4乙所示，则灯L 1的电压为_____V ，灯L 2的电压为_______V 。
3、在图16.2-5中，V 表示数为4.5V ，A 1、A 2两表示数分别为1.2A 、0.9A ，则电源由 节新干电池组成，通过L 1、L 2的电流分别为 A 和 A 。
4、（13威海）小明按图16.2-6甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图16.2-6乙所示，则L 2两端的电压为 V ，L 1两端的电压为 V 。
5、（11广安）如图16.2-7所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab 、bc 、ac 两端的电 压分别为U ab =2V ，U bc =2V ，U ac =4V ，在表格中记录数据后，下一步应该做的是A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D ．换用电压表的另一量程，再测出一组电压值 达标练习6、如图16.2-8当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为__ _V ，灯L 1 两端的电压为__ _V ，灯L 2 两端的电压为_ __V 。
人教版 九年级全一册 16.2 串、并联电路中电压的规律 同步练习(带答案)
串、并联电路中电压的规律同步练习一、单选题1.如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电压表示数为3V；当开关S1断开、S2闭合时，电压表示数为4.5V.L1和L2两端电压分别是()A. 3V和4.5VB. 1.5V和4.5VC. 3V和1.5VD. 1.5V和3V2.如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是()A. V1示数为6VB. V1示数大于6VC. V示数小于6VD. V示数大于6V3.如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出AB、BC、AC两端的电压分别为U AB=2V，U BC=2V，U AC=4V.在表格中记录数据后．下一步应该做的是()A. 整理器材，结束实验B. 换用不同规格的小灯泡，再测出几组电压值C. 分析数据，得出结论D. 换用电压表的另一量程，再测出一组电压值4.如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是()A. 整理器材，分析数据，得出结论B. 对换L1和L2的位置，再测出一组电压值C. 改变电源电压，再测出几组电压值D. 换用不同规格的小灯泡，再测出几组电压值5.如图所示电路，电源电压为6V，开关闭合后电压表示数为3.8v，则A. L1两端电压为3.8VB. L2两端电压为3.8VC. 电源、L1的电压之和为3.8VD. L2两端电压为2.2V6.下列关于并联电路的说法中，错误的是()A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路，其余的用电器也不可能通电工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等7.两个相同的灯泡串联在一起接在某一电源上，每个灯泡两端的电压均为U1，若把这两个灯泡并联起来接在原来的电源上，每个灯泡两端的电压为U2，则()A. U1：U2=1：1B. U1：U2=2：1C. U1：U2=1：2D. U1：U2=1：48.如图所示，在探究并联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、I C，用电压表分别测出灯泡L1、L2两端的电压U1、U2以及电源电压U，下列说法正确的是()A. I A<I B<I CB. I A=I B=I CC. U=U1+U2D. U=U1=U29.如图是简化了的玩具警车的电路图，以下说法中正确的是()A. 开关S1控制整个电路B. 电动机与小灯泡工作时互不影响C. 电动机与小灯泡工作时两端的电压不相等D. 开关S1、S2都闭合时电动机与小灯泡是串联的10.如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为()A. 1VB. 2VC. 3VD. 4V11.如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为U ab=3V，U bc=3V，U ac=6V，在表中记录数据后，下步应该做的是()A. 整理器材，分析数据，得出结论B. 对换L1和L2的位置，再测出一组电压值C. 改变电源电压，再测出几组电压值D. 换用不同规格的小灯泡，再测出几组电压值12.如图所示的电路中，电源两端的电压为8V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的()A. 开关S2闭合时，R2两端的电压为8VB. 开关S2闭合时，R1两端的电压为4VC. 开关S2断开时，R1两端的电压为8VD. 开关S2断开时，R1两端的电压为4V13.在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是()A. 电流表的示数减小，电压表的示数不变B. 电流表的示数增大，电压表的示数增大C. 电流表的示数减小，电压表的示数减小D. 电流表的示数不变，电压表的示数不变二、填空题14.如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V。
人教版物理第十六章第2节串、并联电路中电压的规律同步练习(含参考答案)
人教版物理第十六章第2节串、并联电路中电压的规律同步练习一、选择题1. 如图电路，闭合开关S，电源、灯泡L1、灯泡L2两端的电压分别是U、U1、U2，则三者之间的关系为（）A. U=U1=U2B. U=U1+U2C. U>U1+U2D. U<U1+U22. 观察分析如下所示电路图，下列说法正确的是（）A. 两灯串联，两电压表示数相同B. 两灯串联，两电压表示数不同C. 两灯并联，两电压表示数相同D. 两灯并联，两电压表示数不同3. 如图所示的电路，闭合开关后，两灯泡L1、L2均发光，则下列说法正确的是（）A. 电流表A的示数一定等于电流表A1的示数B. 电流表A的示数一定等于电流表A1示数的2倍C. 电压表V的示数一定等于电压表V1的示数D. 电压表V的示数一定等于电压表V1的示数4. 如图是一把电吹风的简化电路示意图，其中A表示电动机，B表示电热丝，电吹风通电后，下列说法正确的是（）A. 只闭合开关S1，电吹风吹出热风B. 同时闭合开关S1、S2，通过电动机和电热丝的电流一定相等C. 同时闭合开关S1、S2，电动机和电热丝两端的电压一定相等D. 同时闭合开关S1、S2，通过电动机和电热丝的电流一定不相等5. 关于串联电路和并联电路，下列说法正确的是（）A. 串联电路中，开关位置改变了，它的控制作用也就随之改变B. 串联电路中，各用电器两端的电压可能相等C. 并联电路中，各个支路的电压可能相等，也可能不相等D. 并联电路中，各支路用电器不可能实现同时开始工作、同时停止工作6. 如图所示，电源电压恒定不变，闭合开关S，灯L1和L2均发光，一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路7. 如图所示，当开关S1断开、S2闭合时，电压表读数为3V；当开关S1闭合、S2断开时，电压表读数为1.6V。
人教版九年级全册物理 16.2 串、并联电路中电压的规律 同步练习(含答案)
16.2 串、并联电路中电压的规律同步练习一．选择题1．如图所示的电路中，已知电源电压为U，R1＞R2．当开关闭合后，R1、R2两端电压分别为U1、U2．下列物理量关系式正确的是（）A．U1＝U2B．U1＜U2C．U1＞U2D．U1+U2＝U 2．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（）A．不同规格的小灯泡，相同量程的电压表B．不同规格的小灯泡、不同量程的电压表C．相同规格的小灯泡、相同量程的电压表D．相同规格的小灯泡、不同量程的电压表3．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A．1.2V 6V B．6V 1.2VC．1.2V 4V D．4.8V 1.2V4．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（）A．1V B．2V C．3V D．4V5．下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好6．如图所示，在探究串联电路的电压关系时，小华用电压表测出两端的电压分别为U ab ＝2V，U bc＝1V，U ac＝3V．在表格中记录数据后，下一步该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值7．如图所示，电源电压为9V保持不变，开关S闭合时，电压表的示数为6V，则（）A．L1两端的电压为9V B．L1两端的电压为6VC．L2两端的电压为6V D．L2两端的电压为9V8．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同（如图乙所示），则S闭合时，L1和L2两端的电压分别为（）A．8.8V 2.2V B．2.2V 8.8VC．11V 8.8V D．11V 2.2V9．电热水器出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，原理如图所示，电热水器与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，对此状态分析正确的是（）A．“隔电电阻”大于“人体电阻”B．曲长管道应选用导电性能好的铜管C．“防电墙”使人体内无电流通过D．“隔电电阻”与“人体电阻”并联10．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4对应的示数为U1、U2、U3、U4．下列说法正确的是（）A．I1＜I2，I3＝I4，U1＝U2，U3＞U4B．I1＝I2，I3＝I4，U1＝U2，U3＝U4C．I1＝I2，I3＜I4，U1＜U2，U3＝U4D．I1＜I2，I3＜I4，U1＝U2，U3＝U4二．填空题11．一用电器工作电压为3V，需要节干电池联使用。
人教版物理九年级全一册：16.2 串、并联电路中电压的规律 同步练习(附答案)
给我一个支点，可以撬起整个地球。
——阿基米德第2节串、并联电路中电压的规律一、知识梳理1．探究串联电路中电压的规律实验结论：串联电路两端的总电压等于，即．注意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的错误结论，因此要换用规格不同的灯泡进行实验．2．探究并联电路中电压的规律实验结论：，即．注意：本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．二、练习知识点1探究串联电路中电压的规律1．如图所示，小阳在“探究串联电路的电压规律”实验中，闭合开关S，用电压表测出AB、BC、AC两端的电压分别为U AB＝2.5 V、U BC＝1.5 V、U AC＝4 V，在表格中记录数据后，接下来的实验步骤是( )A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值2．用如图所示的电路来探究串联电路的电压特点时：(1)实验中应选择规格(填“相同”或“不相同”)的灯泡．(2)用电压表测出L1和L2两端电压及串联电路总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录如表．分析实验数据，可得到串联电路的电压特点是(用公式表示)．实验次数U1/V U2/V U/V1 2.30.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0(3)进行多次实验的主要目的是(填“寻找普遍规律”或“减小实验误差”)．3．如图所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是6 V和2 V，则电源电压为V，灯L1两端的电压为V.知识点2探究并联电路中电压的规律4．在“探究并联电路的电压规律”实验中，小明使用了两个相同的灯泡：(1)在连接电路时，开关应该．图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压．(2)图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为V.(3)依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论(填“科学”或“不科学”)，接下来应该进行的操作是．A．更换不同规格的灯泡，再次实验B．将L1、L2的位置交换，再次探究C．保持电源、灯泡不变，多测量几次电路中三处的电压(4)小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1U2(填“＞”“＝”或“＜”)．5．如图所示，闭合开关后，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是( )A．V1示数为6 VB．V1示数大于6 VC．V示数小于6 VD．V示数大于6 V6．把电压都是1.5 V的3节干电池并联起来使用，总电压是，若把它们串联起来使用，则总电压是．7．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V，下列说法错误的是( )A．电源电压为9 VB．灯L1两端的电压为4 VC．灯L2两端的电压为4 VD．灯L1和灯L2的总电压为9 V8．如图所示，当开关S1、S2闭合时，两灯都能正常发光，当开关S2断开时( ) A．电压表示数变小B．电压表示数不变C．电流表示数变大D．电流表示数不变9．如图甲所示电路中，电压表测量的是(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为V.10．在探究“串联电路电压的规律”的实验中：(1)要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确．(2)实验中所用的电源电压对人体造成伤害．实验中如果将电压表串联接进电路，闭合开关损坏电压表．(填“会”或“不会”)(3)改正电路后，闭合开关，如图乙所示，电压表的示数为V，若电源电压为3 V，则灯L1两端的电压是V.(4)在测量L2两端的电压时，发现电压表示数为0，则电路故障可能是灯断路或灯短路，如果此时观察到有一只灯亮，则说明故障是．11．如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是( )A．4.5 VB．5.5 VC．3 VD．2 V12．李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端电压之和．【设计与进行实验】①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；④测出AC间的电压．(1)在拆接电路时，开关必须．(2)李瑞同学用上面的方法能否测出L2两端的电压？，原因是．(3)方法改进后，实验数据记录如表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符；这个实验在设计方案上还存在的不足之处是(写出一条)．参考答案：一、知识梳理1．探究串联电路中电压的规律实验结论：串联电路两端的总电压等于__各部分电路两端电压之和__，即__U＝U1＋U2__．2．探究并联电路中电压的规律实验结论：__并联电路两端的电压与各支路两端的电压相等__，即__U＝U1＝U2__．二、练习1．D2．(1)实验中应选择规格__不相同__(填“相同”或“不相同”)的灯泡．(2)用电压表测出L1和L2两端电压及串联电路总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录如表．分析实验数据，可得到串联电路的电压特点是__U＝U1＋U2__(用公式表示)．(3)进行多次实验的主要目的是__寻找普遍规律__(填“寻找普遍规律”或“减小实验误差”)．3．电源电压为__6__V，灯L1两端的电压为__4__V.4．(1)在连接电路时，开关应该__断开__．图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压．解：(2)图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为__2.8__V.(3)依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论__不科学__(填“科学”或“不科学”)，接下来应该进行的操作是__A__．A．更换不同规格的灯泡，再次实验B．将L1、L2的位置交换，再次探究C．保持电源、灯泡不变，多测量几次电路中三处的电压(4)小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1__＝__U2(填“＞”“＝”或“＜”)．5．A6．总电压是__1.5__V__，若把它们串联起来使用，则总电压是__4.5__V__．7．B8．B9．电压表测量的是__L2__(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为__3.6__V.10．(1)要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确．解：(2)实验中所用的电源电压__不会__对人体造成伤害．实验中如果将电压表串联接进电路，闭合开关__不会__损坏电压表．(填“会”或“不会”)(3)改正电路后，闭合开关，如图乙所示，电压表的示数为__1.2__V，若电源电压为3 V，则灯L1两端的电压是__1.8__V.(4)在测量L2两端的电压时，发现电压表示数为0，则电路故障可能是灯__L1__断路或灯__L2__短路，如果此时观察到有一只灯亮，则说明故障是__灯L2短路__．11．A12．(1)在拆接电路时，开关必须__断开__．(2)李瑞同学用上面的方法能否测出L2两端的电压？__不能__，原因是__电压表正负接线柱接反了__．(3)他的结论与猜想是否相符__不相符__；这个实验在设计方案上还存在的不足之处是__他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论具有偶然性，不能得出正确规律__(写出一条)．本文使用Word编辑，排版工整，可根据需要自行修改、打印，使用方便。
九年级物理全册16.2串并联电路电压的规律同步练习含解析
第十六章电压与电阻第2节串、并联电路电压的规律1。
如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是( )A 。
L1两端电压为1.8VB 。
L1两端电压为4.2VC . L2两端电压为1。
8VD . L1与L2两端电压之和为6V【答案】A【解析】解：由图可知，开关闭合后，电路是由两个电灯串联而成，V 测量的是L2两端的电压;电源电压U＝6V，由串联电路的电压特点可知,L2两端电压小于电源电压，所以电压表使用的是0∼3V量程，示数为1.8V，即L2两端的电压为1.8V,故C正确；灯L1两端电压为6V−1。
8V=4。
2V，故A错误，B正确；L1和L2两端电压之和等于电源电压6V,故D正确．2.如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3。
4V．那么下列说法中不正确的是（）A 。
可知电源电压为6VB 。
可知L1两端电压为2.3VC 。
将电压表V2换成电流表，则L1亮，L2不亮D .将电压表V2换成电流表，则L1与L2并联,电流表测干路上的电流【答案】D【解析】解:A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电源为6V，所以选项A的说法是正确的，但不符合题意．B．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压．电压表V1的示数为6V,电压表V2的示数为3。
4V,因此L1两端电压为2.6V，所以选项B的说法是正确的，但不符合题意．C．将电压表V2换成电流表,则灯泡L2被短路,因此灯泡L1亮，L2不亮，所以选项C的说法是正确的,但不符合题意．D．将电压表V2换成电流表，则灯泡L2被短路，电流表测L1的电流，所以选项D的说法不正确，符合题意．3. 如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转均如图乙所示,则灯L1和L2两端的电压分别为( ）A 。
1.2V 4。
8V B.4。
人教新版九年级物理全一册 16.2 串、并联电路中电压的规律 同步训练题 含答案
16.2 串、并联电路中电压的规律一．选择题（共21小题）1．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V2．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断3．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（）A．L1两端电压为3V B．L1和电源的电压为3VC．L2两端电压为4V D．L2两端电压为3V4．三节蓄电池串联后蓄电池组的电压是（）A．1.5V B．6V C．36V D．220V5．小明按图甲所示的电路进行实验，闭合开关用电器正常工作时，电压表V1和V2的指针位置均如图乙所示，则L1、L2两端的电压分别为（）A．8V 2V B．2V 8V C．10V 2V D．10V 8V6．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（）A．8V B．9V C．10V D．11V7．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V8．如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光电压表示数为2.5V，则灯泡L1两端的电压是（）A．2.5V B．3.5V C．5V D．6V9．某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A．U1＝U2＝U3B．I1＝I2+I3C．U1+U2＝U3D．以上都不正确10．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（）A．L2两端电压为2VB．L1两端电压为4VC．L1和电源两端电压之和为4VD．L2两端电压为4V11．在如图甲所示的电路图中，开关S接到a时的电压表指针所指位置与开关S接到b时电压表指针所指位置均如图乙所示。
16.2串、并联电路电压的规律-人教版九年级全一册物理同步练习(含答案)
16.2串、并联电路电压的规律姓名：__________ 班级：__________考号：__________一、选择题（共20题）1、利用如图所示电路探究串联电路的规律,下列做法不正确的是()A.分别把开关改接到a、b、c处,可以探究开关位置的改变对用电器控制作用的影响B.分别将电流表串联在a、b、c处,可以探究电路中各处电流的关系C.分别将电压表串联在a、b、c处,可以探究电路中各用电器两端电压与电源两端电压的关系D.为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进行多次实验2、图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2VC．2V 8V D．2V 10V3、在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。
由此可以推断()A. L1一定短路B. L2一定断路C. L1短路，同时L2断路D. 检测导线一定断路4、如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则A．V1示数大于V2示数B．V示数等于V1示数C．A示数大于A1示数D．A2示数大于A1示数5、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小6、如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．灯L1、L2、L3不是并联在电路中的C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和7、在如图所示电路的圆圈里填上适当的电表符号，开关S闭合后，灯泡L1和L2发光（）A．甲是电流表，乙、丙是电压表B．甲、丙是电压表，乙是电流表C．甲是电压表，乙、丙都是电流表D．甲、乙是电压表，丙是电流表8、如图所示的电路中，开关S闭合时，电压表所测得的电压是( )A．电灯L1两端的电压 B．电灯L2两端的电压C．电灯L1和L2两端的电压之和 D．电源电压9、如图所示的电路中，闭合开关S后，下列说法正确的是（）A．通过灯L1的电流大于灯L2的电流B．灯L1两端的电压一定等于灯L2两端的电压C．灯L1可能比灯L2亮D．若L1灯丝烧断，L2仍能正常发光10、在如图所示的电路中，当开关S闭合后（）A．若A表是电流表，B表是电压表，则电阻R1、R2并联B．若A表是电流表，B表是电压表，则电阻R1、R2串联C．若A表是电压表，B表是电流表，则电阻R1、R2并联D．若A表是电压表，B表是电流表，则电阻R1、R2串联11、在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同，则两个小灯泡的连接( )A. 一定是并联B. 一定是串联C. 可能是并联，也可能是串联D. 无法判断12、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=1.5V，U AC=3V，在表格中记录数据后，接下来的实验步骤是()A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电压值D.换用电压表的另一量程，再测出一组电压值13、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A.4.5VB.5.5VC.3VD.2V14、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过他们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等15、如图甲是灯泡L和电阻R的I-U关系图像，灯丝电阻受温度的影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U1︰U2=m，丙图中I1︰I2= n，则下列关系式中正确的是（）A．m=n B．m=1/n C．m＜1/n D． m＞1/n16、如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A. 6V 1.5VB. 7.5V 1.5VC. 1.5V 7.5VD. 1.5V 6V17、电源电压不变，R1为定值电阻，R2为滑动变阻器；当闭合开关S，滑动变阻器的滑片P向右滑动时，电压表V1、V2、电流表A的示数将（）A．V1不变、V2变大、A变小B．V1变大、V2变小、A变大C．V1变小、V2不变、A变小D．V1不变、V2变大、A不变18、如图所示，灯泡 L1 比 L2 亮，电压表 V2 示数为 6V，下列说法正确的是（）A．V1 示数为 6V B．V示数大于 6V1C．V2示数小于 6V D．V 2示数大于 6V19、如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L 1和L2两端的电压分别是()A．4.8v，1.2v B．6v，1.2vC．1.2v，6v D．1.2v，4.8v20、在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A.1.5VB.3.8VC.2.3VD.6.1V二、填空题（共5题）1、如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。
人教版九年级物理全一册同步备课16.2串、并联电路中电压的规律(分层作业)【原卷版+解析】
第2节串、并联电路中电压的规律一、串联电路中电压的规律1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差2．如图甲所示电路中，电源电压为5V，电压表的示数如图乙所示，则灯L1两端的电压为（）A．2.4V B．5V C．12V D．2.6V3．如图所示，为电学实验探究的一个实验装置，利用此装置可以探究的物理问题是（）A．串联电路中，各处电流有什么关系？B．并联电路各支路两端的电压有什么关系？C．并联电路中，干路电流与各支路电流有什么关系？D．串联电路两端的电压与各部分电路两端的电压有什么关系？4．如图所示，关于探究“串联电路中电压的规律”的实验，下列说法正确的是（）A．应选用相同规格的灯泡多次实验B．如果L2短路，闭合开关L1不亮C．测出灯L1的电压后，只将电压表的一端从A改接到C，即可测出灯L2的电压D．闭合开关两灯都亮，若突然L1断路，其他无故障，则电压表示数会变大5．如图，当开关S1闭合，S2断开时，电压表的示数为4.5V；当S1断开，S2闭合时，电压表的示数为3V，则L1、L2的电压分别是______V和______V。
6．如图是小强探究“串联电路电压规律”的实验过程：（1）用电压表测量L1两端的电压。
①按图甲所示的电路图连接电路，连接电路过程中开关处于___________状态；②某小组同学在实验过程中电压表指针的偏转情况如图乙所示，产生这一现象的原因是_____；③某小组同学在实验过程发现，闭合开关后只有一只灯泡发光，如果此时电压表有示数，则发光的灯泡是___________，故障原因可能是___________。
（2）在测L2两端的电压时，为了节省时间，采用以下方法：电压表所接的B点不动，只断开A 点，并改接到C点上。
《16.2串、并联电路中电压的规律》同步练习(含答案)-2024-2025学年人教版物理九年级全一册
16.2串、并联电路中电压的规律一、知识梳理1、电池串联，总电压为；相同电池并联，总电压。
2、在串联电路中，总电压等于；4、并联电路中，各支路两端的电压与电源电压。
二、巩固练习1、如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。
闭合开关S，两灯均不亮。
保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（）A. b、c间导线断路B. 灯泡L1断路C. 灯泡L2断路D. 灯泡L1、L2均断路2、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A.V1示数为6VB.V1示数大于6VC.V示数小于6VD.V示数大于6V3、小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（）A．U1＝U2 B．I1＝I2且U＝U1+U2 C．U＝U1＝U2 D．U1＝U2且I1＝I24、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V、1.2V B．6V、1.2V C．1.2V、6V D．1.2V、4.8V5、如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在（）A．AC处B．AB处C．BC处D．三处一样大6、如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（）A．灯泡L1两端电压为6V B．灯泡L2两端电压为6VC．灯泡L1两端电压为9V D．灯泡L2两端电压为3V7、在图所示的电路中，电源电压保持不变，当开关S从断开到闭合，下列数值一定变小的是（）A．电压表V的示数 B．电压表V示数与电流表A示数的比值C．电流表A2的示数 D．电压表Ⅴ示数与电流表A2示数的比值8、有12盏完全相同的小彩灯串联在电压为36V的电路中，每盏灯两端的电压为V，若通过第一盏灯的电流是0.1A，那么通过第10盏灯的电流为A。
《16.2 串、并联电路中电压的规律》同步测试题及答案精编版
《16.2 串、并联电路中电压的规律》课前预习1、一般手电筒中是把两节干电池串联起来，它们提供的电压是_____V ，若需要一个提供9V 电压的电源，则需要把________节干电池________联起来。
2、如图16.2-1，当量程为0～3V 时，电压表指针的读数为_ _ _V ； 当量程为0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V 。
3、图16.2-2所示是探究“串联电路各点间电压的关系”的电路图，它的实验方法是：把电压表分别接在电路中的_______两点、_______两点和_______两点，测量电压值，总结它们之间有什么关系。
为了寻找普遍规律，需要多次测量，具体操作为___________________。
4、．如图16.2-3所示，电路中两只灯泡L 1和L 2均正常发光，则甲为_________表，乙为____________表。
随堂练习1、电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。
2、在一次测L 1、L 2灯串联的电路电压的实验中，电路两端的总电压值如图16.2-4甲所示，则总电压为__________V ，灯泡L 1的电压如图16.2-4乙所示，则灯L 1的电压为_____V ，灯L 2的电压为_______V 。
3、在图16.2-5中，V 表示数为4.5V ，A 1、A 2两表示数分别为1.2A 、0.9A ，则电源由 节新干电池组成，通过L 1、L 2的电流分别为 A 和 A 。
4、（13威海）小明按图16.2-6甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图16.2-6乙所示，则L 2两端的电压为 V ，L 1两端的电压为 V 。
5、（11广安）如图16.2-7所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab 、bc 、ac 两端的电 压分别为U ab =2V ，U bc =2V ，U ac =4V ，在表格中记录数据后，下一步图16.2-4 图16.2-5 图16.2-6图16.2-8 图16.2-9 图16.2-10 应该做的是A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D ．换用电压表的另一量程，再测出一组电压值 达标练习6、如图16.2-8当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为__ _V ，灯L 1 两端的电压为__ _V ，灯L 2 两端的电压为_ __V 。
《16.2串、并联电路中电压的规律》同步练习(含答案)-2024-2025学年人教版物理九年级全一册
16.2串、并联电路中电压的规律一、知识梳理1、电池串联，总电压为；相同电池并联，总电压。
2、在串联电路中，总电压等于；4、并联电路中，各支路两端的电压与电源电压。
二、巩固练习1、如图所示，电压表能测L1灯两端电压的是( )A. B. C. D.2、如图所示，用电压表测灯泡L两端的电压，如干电池的电压为1.5 V，则两图中电压表V1、V2的读数分别是（）A. V1为1.5 V、V2为1.5VB. V1为1.5 V、V2为零C. V1为零、V2为1.5VD. V1V2都是零3、如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A. 电阻R断路B. 电阻R短路C. 灯L断路D. 灯L短路4、如图所示的电路。
开关闭合后，电压表能正确测量灯L2两端电压的是( )5、如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的是( ) A．导线1 B．导线2 C．导线3 D．导线46、如图所示，以下判断正确的是( )A．灯L1与灯L2并联，电压表测灯L1两端的电压 B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压 D．灯L1与灯L2串联，电压表测灯L2两端的电压7、如图所示，闭合开关S，电路正常工作。
过了一段时间，灯泡L熄灭，两只电表的示数都变大。
则下列判断正确的是( )A. 电阻R断路B. 电阻R短路C. 灯泡L短路D. 灯泡L断路8、在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏B. 电流表和电源损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数9、如图甲所示电路，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A．10V 2.5V B．2.5V 10V C．2.5V 2.5V D．12.5V 10V10、一节新的干电池的电压为___V；教室一个开关控制4盏日光灯，它们的连接方式为_____联，它们正常工作时两端的电压为_____V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《16.2 串、并联电路中电压的规律》
课前预习
1、一般手电筒中是把两节干电池串联起来，它们提供的电压是_____V ，若需要一个提供9V 电压的电源，则需要把________节干电池________联起来。
2、如图16.2-1，当量程为0～3V 时，电压表指针的读数为_ _ _V ； 当量程为0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V 。
3、图16.2-2所示是探究“串联电路各点间电压的关系”的电路图，它的实验方法是：把电压表分别接在电路中的_______两点、_______两点和_______两点，测量电压值，总结它们之间有什么关系。
为了寻找普遍规律，需要多次测量，具体操作为___________________。
4、．如图16.2-3所示，电路中两只灯泡L 1和L 2均正常发光，则甲为_________表，乙为____________表。
随堂练习
1、电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。
2、在一次测L 1、L 2灯串联的电路电压
的实验中，电路两端的总电压值如图
16.2-4甲所示，则总电压为__________V ，
灯泡L 1的电压如图16.2-4乙所示，则灯
L 1的电压为_____V ，灯L 2的电压为
_______V 。
3、在图16.2-5中，V 表示数为4.5V ，
A 1、A 2两表示数分别为1.2A 、0.9A ，则电源由 节新干电池组成，通过L 1、L 2的电流分别为 A 和 A 。
4、（13威海）小明按图16.2-6甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 1和V 2的指针位置完全一样，如图16.2-6乙所示，则L 2两端的电压为 V ，L 1两端的电压为 V 。
5、（11广安）如图16.2-7所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab 、bc 、ac 两端的电 压分别为U ab =2V ，U bc =2V ，U ac =4V ，在表格中记录数据后，下一步
图16.2-4 图16.2-5 图16.2-6
图16.2-8 图16.2-9 图
16.2-10 应该做的是
A ．整理器材，结束实验
B ．分析数据，得出结论
C ．换用不同规格的小灯泡，再测出几组电压值
D ．换用电压表的另一量程，再测出一组电压值 达标练习
6、如图16.2-8当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为__ _V ，灯L 1 两端的电压为__ _V ，灯L 2 两端的电压为_ __V 。
7、如图16.2-9所示的电路，电源电压为9V ，当开关闭合时，灯L 1两端的电压也为9V ，则产生故障的原因可能是___________________或________________________。
8、如图16.2-10所示电路中，在〇内填上电流表或电压表的符号。
9、（13黑龙江）如图所示是小明设计的实验探究电路，AB 是一段铅笔芯，C 为可以自
由移动的金属环，且与铅笔芯接触良好，当C 左右移动时，电压表V 1和V 2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是
A ．在串联电路中，电流处处相等
B ．在串联电路中，总电压等于各部分电路两端电压之和
C ．在串联电路中，总电阻等于各部分电路电阻之和
D ．电压一定时，电流与电阻成反比
10、（13东营）某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L 1、L 2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L 1、灯L 2两端测量电压，发现电流表、灯L 1两端电压均为零，灯L 2两端电压
不为零．电路的故障可能是
A ． 电流表断路
B ． 灯L 1断路
C ． 灯L 2断路
D ． 灯L 2短路
11、用电压表分别测量电路中两盏电灯的电压，结果它们
两端的电压不相等，由此判断两盏电灯的连接方式是：（ ）
A ．一定是串联
B ．一定是并联
C ．串联、并联都有可能
D ．无法判断
12、有些物理量的大小不易直接观测，但它变化时引起其它量的变化却容易直接观测. 用易观测的量显示不易观测的量，是制作测量仪器的一种思路.下列测量仪器不是利用这种思路制作的是（ ）
A ．温度计
B ．量筒
C ．弹簧测力计
D ．电流表
13、如图16.2-11所示的电路中，电源电压保持不变.当开关S 1断开、S 2闭合时，电压表的示数为4.5V ；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则L 1和L 2两端的电压分别为（ ） 图
16.2-7
图16.2-11
A．3V和4.5V B．1.5V和4.5V
C．3V和1.5V D．1.5V和3V
14、（13湛江）.小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须_______.
（2）闭合开关，发现电压表示数为零，则小灯泡
的故障可能是或 .
（3）小明用上面的方法能否测出L2两端的电压？，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下
面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案不足之处是 .改进方法 ________ . /
第二节串、并联电路中电压的规律
课前预习
1、3、6、串联
2、0.6、3
3、ab、ac、bc、更换不同规格的灯泡再次实验
4、电流、电压
随堂练习
1、电阻、短路
2、2.5、1.2、1.3
3、3、0.9、0.3
4、2、8
5、C
达标练习
6、4、1.5、2.5
7、L1断路、L2短路
8、图略
9、B 10、C 11、A 12、B 13、C
14、(1) 断开（2）L1短路、L2断路（3）不能、电压表正负接线柱反接
（4）只测一组数据就得出结论、更换不同规格小灯泡再测两组数据。
