PLC的组成与工作原理

5.
编程器
编程器是PLC很重要的外部设备，它主要由键盘、显
示器组成。编程器分简易型和智能型两类。小型PLC常用
简易编程器，大、中型PLC多用智能编程器。编程器的作
用是编制用户程序并送入PLC程序存储器。利用编程器可检查、修改、调试用户程序和在线监视PLC工作状况。现在许多PLC采用和计算机联接，并利用专用的工具软件进行编程或监控。
4. 电源单元
• PLC配有开关式稳压电源，以提供内部电路使用。 • 与普通电源相比，PLC电源的稳定性好、抗干扰能力强。因
此，对于电网提供的电源稳定度要求不高，一般允许电源电
压在其额定值±15%的范围内波动。 • 许多PLC还向外提供直流24V稳压电源，用于对外部传感器供电。 • 为防止在外部电源发生故障的情况下，PLC内部程序和数据等重要信息的丢失，PLC还带有锂电池作为后备电源。
编程器一般分为简易编程器和图形编程器两类。简易编程器功能较少，一般只能用语句表形式进行编程，通常需要联机工作。简易编程器直接与PLC的专用插座相连接，由PLC提供电源。它体积小，重量轻，便于携带，适合小型PLC使用。图形编程器既可以用指令语句进行编程，又可以用梯形图编程；既可联机编程，又可脱机编程，操作方便，功能强，有液晶显示的便携式和阴极射线式两种。图形编程器还可与打印机、绘图仪等设备连接，但价格相对较高。通常大中型PLC多采用图形编程器。
两种梯形图的继电器符号图对照
物理继电器
线圈常开常闭
PLC继电器
触点
• (4) 利用梯形图编制控制程序
注意：这些接点或线圈并不是真实的物理继电器接点或线圈，而是在软件编程中使用的编程元件，每个编程元件与存储器中的一个存储单元相对应，该存储单元为 “1” 则表示梯形图中常开闭合 , 常闭断开，线圈通电。

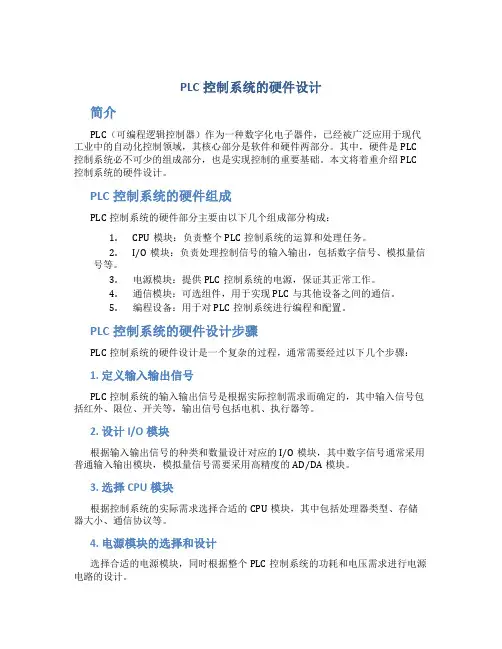

PLC控制系统的硬件设计

PLC控制系统的硬件设计简介PLC（可编程逻辑控制器）作为一种数字化电子器件，已经被广泛应用于现代工业中的自动化控制领域，其核心部分是软件和硬件两部分。

其中，硬件是PLC 控制系统必不可少的组成部分，也是实现控制的重要基础。

本文将着重介绍PLC 控制系统的硬件设计。

PLC控制系统的硬件组成PLC控制系统的硬件部分主要由以下几个组成部分构成：1.CPU模块：负责整个PLC控制系统的运算和处理任务。

2.I/O模块：负责处理控制信号的输入输出，包括数字信号、模拟量信号等。

3.电源模块：提供PLC控制系统的电源，保证其正常工作。

4.通信模块：可选组件，用于实现PLC与其他设备之间的通信。

5.编程设备：用于对PLC控制系统进行编程和配置。

PLC控制系统的硬件设计步骤PLC控制系统的硬件设计是一个复杂的过程，通常需要经过以下几个步骤：1. 定义输入输出信号PLC控制系统的输入输出信号是根据实际控制需求而确定的，其中输入信号包括红外、限位、开关等，输出信号包括电机、执行器等。

2. 设计I/O模块根据输入输出信号的种类和数量设计对应的I/O模块，其中数字信号通常采用普通输入输出模块，模拟量信号需要采用高精度的AD/DA模块。

3. 选择CPU模块根据控制系统的实际需求选择合适的CPU模块，其中包括处理器类型、存储器大小、通信协议等。

4. 电源模块的选择和设计选择合适的电源模块，同时根据整个PLC控制系统的功耗和电压需求进行电源电路的设计。

5. 通信模块的选用和配置如果需要与其他设备进行通信，则需要选择配置合适的通信模块，并进行相应的参数配置。

PLC控制系统的常见问题及解决方法在PLC控制系统的硬件设计过程中，常常会遇到以下问题：1.组件选型不当或参数设置不正确导致系统不能正常工作。

2.电源电路设计不合理导致系统不稳定或者噪声干扰。

3.通信模块的使用和配置不正确导致无法与其他设备正常通信。

这些问题需要通过分析原因并采取相应的措施进行解决。

PLC的硬件基础知识

第1章PLC的硬件详细介绍目前市场上主要有德国西门子(SIEMENS);日本三菱(MITSUBISHI)、欧姆龙（OMRON）、富士电机（FUJI）、松下电工；法国施耐德（SCHNEIDER、MODICON）,韩国三星（SAMSUNG）、ABB、GE、日立等公司生产的PLC，虽然厂商不一样，但其PLC的原理基本一致。

1.1 PLC硬件结构和电路PLC主要由中央处理器（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、电源、I/O扩展接口、外设接口以及外围编程设备等几大部分组成。

其硬件结构图如图1.1所示。

页脚内容0图1.1.1 PLC硬件结构图1.1.1 中央处理器（CPU）中央处理单元（CPU）一般由控制器、运算器和寄存器组成，这些电路都集成在一个芯片上。

CPU通过地址总线、数据总线、控制总线与存储器、输入输出接口电路连接。

CPU常用的微处理器通常有通用型微处理器（Intel公司的8086、80186、奔腾等系列芯片）、单片机（Intel公司的MCS-96系列单片机等）和位片式微处理器（AMD2900系列微处理器）等三类。

小型PLC多采用单片机或专用CPU，中型PLC大多采用16/32位微处理器或单片机，大型和超大型PLC大多采用高速位片式处理器，具有高速处理能力。

CPU的主要功能：1) 从存储器中读取指令页脚内容12) 执行指令3) 顺序取指令4) 处理中断、数据传送、逻辑运算、算术运算等1.1.2 存储器（RAM、ROM）PLC的存储器（内部存储器）包括系统存储器和用户存储器。

系统存储器用来存放由PLC厂家编写的系统程序（机械源代码、BIOS程序等），系统存储器一般是ROM存储器，用户一般不能更改。

用户存储器包括用户程序存储区和数据存储区两部分，用户存储器一般是ROM、EPROM或EEPROM存储器。

用户程序存储区用来存放用户用编程软件编写的程序，用户根据具体的情况可以更改；数据存储区用来存放用户程序中所使用器件的ON/OFF状态、数值和数据等中间运算结果。

PLC由哪几个主要部分组成？各部分的作用是什么？

第九章9.1 PLC由哪几个主要部分组成？各部分的作用是什么？PLC由中央处理器CPU,存储器,输入输出接口,编程器组成.中央处理器CPU是核心,它的作用是接受输入的程序并存储程序.扫描现场的输入状态,执行用户程序,并自诊断.存储器用来存放程序和数据,输入接口采集现场各种开关接点的信号状态,并将其转化成标准的逻辑电平,输出接口用于输出电信号来控制对象.编程器用于用户程序的编制,编辑,调试,检查和监视.还可以显示PLC的各种状态.9.2 输入、输出接口电路中的光电耦合器件的作用是什么？作用是1 实现现场与plc主机的电器隔离,提高抗干扰性.2避免外电路出故障时,外部强电侵入主机而损坏主机.3电平交换,现场开关信号可能有各种电平,光电耦合起降他们变换成PLC主机要求的标准逻辑电平.9.3 何谓扫描周期？试简述的工作过程.。

扫描周期是每执行一遍从输入到输出所需的时间.工作过程是1输入现场信号:在系统的控制下,顺序扫描各输入点,读入的输入点的状态.2顺序扫描用户程序中的各条指令,根据输入状态和指令内容进行逻辑运算.3并输出控制信号,根据逻辑运算的结果,输出状态寄存器向各输出点发出相应的控制信号.实现所要求的逻辑控制功能. 9.4 PLC有哪些主要特点？PLC的主要特点是①应用灵活,扩展性好.②操作方便③标准化的硬件和软件设计,通用性强.④完善的监视和诊断功能.⑤可适应恶劣的工业应用环境.⑥控制功能强9.5 写出题9.5图梯形图的指令程序。

LD 401OR 400ANI 402LD 403AND 105ORBLDI 100ANI 101LD 102ANI 103ORBLD 104ORBANBOR 404OUT 4309.6简化或改正题9.6图所示梯形图，并写出改正后的指令程序。

9.7 在程序末了，使用或不使用END指令是否有区别？为什么？使用或不使用END指令是有区别的,END指令用于程序结束,即表示程序终了.当有效程序结束后,协一条END指令,可以缩短扫描周期.PLC扫描到END指令,便自动返回.如果没有END程序将一直执行到PLC的最后一行这样既增加运算周期,也易引起系统出错.9.8 试用PLC设计出习题8.16的控制程序。

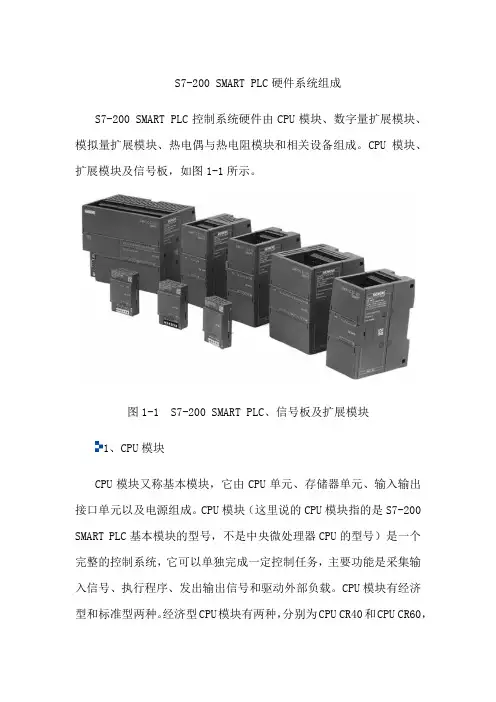

S7-200 SMART PLC硬件系统组成

S7-200 SMART PLC硬件系统组成S7-200 SMART PLC控制系统硬件由CPU模块、数字量扩展模块、模拟量扩展模块、热电偶与热电阻模块和相关设备组成。

CPU模块、扩展模块及信号板，如图1-1所示。

图1-1 S7-200 SMART PLC、信号板及扩展模块1、CPU模块CPU模块又称基本模块，它由CPU单元、存储器单元、输入输出接口单元以及电源组成。

CPU模块（这里说的CPU模块指的是S7-200 SMART PLC基本模块的型号，不是中央微处理器CPU的型号）是一个完整的控制系统，它可以单独完成一定控制任务，主要功能是采集输入信号、执行程序、发出输出信号和驱动外部负载。

CPU模块有经济型和标准型两种。

经济型CPU模块有两种，分别为CPU CR40和CPU CR60，经济型CPU价格便宜，但不具有扩展能力；标准型CPU模块有8种，分别为CPU SR20、CPU ST20、CPU SR30、CPU ST30、CPU SR40、CPU ST40、CPU SR60和CPU ST60，具有扩展能力。

CPU模块具体技术参数，如表1-1所示。

表1-1 CPU模块技术参数2、数字量扩展模块当CPU模块数字量I/O点数不能满足控制系统的需要时，用户可根据实际的需要对数字量I/O点数进行扩展。

数字量扩展模块不能单独使用，需要通过自带的连接器插在CPU模块上。

数字量扩展模块通常有3类，分别为数字量输入模块，数字量输出模块和数字量输入输出混合模块。

数字量输入模块有1个，型号为EM DI08，8点输入；数字量输出模块有2个，型号有EM DR08和EM DT08，EM DR08模块为8点继电器输出型，每点额定电流2A；EM DT08模块为8点晶体管输出型，每点额定电流0.75A；数字量输入/输出模块有4个，型号有EM DR16、EM DT16、EM DR32和EM DT32，EM DR16/DT16模块为8点输/8点输出，继电器/晶体管输出型，每点额定电流2A/0.75A；EM DR32/DT32模块为16点输/16点输出，继电器/晶体管输出型，每点额定电流2A/0.75A。

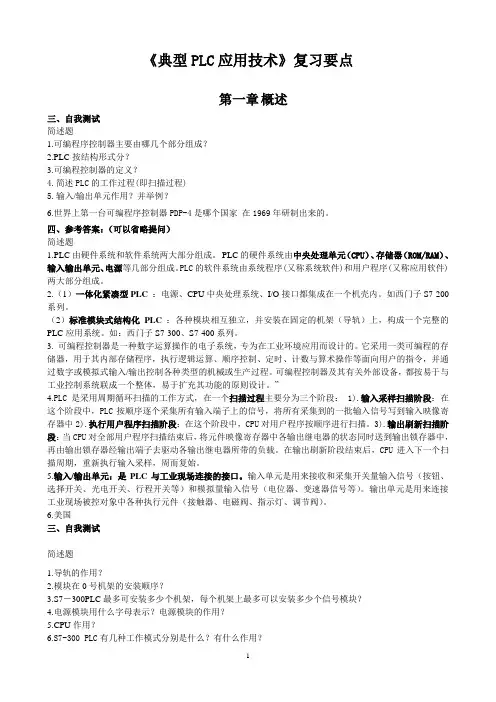

PLC考点

《典型PLC应用技术》复习要点第一章概述三、自我测试简述题1.可编程序控制器主要由哪几个部分组成？2.PLC按结构形式分？3.可编程控制器的定义？4.简述PLC的工作过程(即扫描过程)5.输入/输出单元作用？并举例？6.世界上第一台可编程序控制器PDP-4是哪个国家在1969年研制出来的。

四、参考答案：（可以省略提问）简述题1.PLC由硬件系统和软件系统两大部分组成。

PLC的硬件系统由中央处理单元（CPU）、存储器（ROM/RAM）、输入输出单元、电源等几部分组成。

PLC的软件系统由系统程序(又称系统软件)和用户程序(又称应用软件)两大部分组成。

2.（1）一体化紧凑型PLC ：电源、CPU中央处理系统、I/O接口都集成在一个机壳内。

如西门子S7-200系列。

（2）标准模块式结构化PLC ：各种模块相互独立，并安装在固定的机架（导轨）上，构成一个完整的PLC应用系统。

如：西门子S7-300、S7-400系列。

3. 可编程控制器是一种数字运算操作的电子系统，专为在工业环境应用而设计的。

它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

可编程控制器及其有关外部设备，都按易于与工业控制系统联成一个整体，易于扩充其功能的原则设计。

”4.PLC是采用周期循环扫描的工作方式，在一个扫描过程主要分为三个阶段： 1).输入采样扫描阶段：在这个阶段中，PLC按顺序逐个采集所有输入端子上的信号，将所有采集到的一批输入信号写到输入映像寄存器中2).执行用户程序扫描阶段：在这个阶段中，CPU对用户程序按顺序进行扫描。

3).输出刷新扫描阶段：当CPU对全部用户程序扫描结束后，将元件映像寄存器中各输出继电器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。

在输出刷新阶段结束后，CPU进入下一个扫描周期，重新执行输入采样，周而复始。

plc基本结构及原理

plc基本结构及原理plc基本结构及原理PLC的基本组成可分为两大部分:硬件系统和软件系统。

一、硬件系统：（一）CPU 运算和控制中心：起“心脏”作用。

1、当从编程器输入的程序存入到用户程序存储器中，然后CPU根据系统所赋予的功能(系统程序存储器的解释编译程序)，把用户程序翻译成PLC内部所认可的用户编译程序。

2、输入状态和输入信息从输入接口输进，CPU 将之存入工作数据存储器中或输入映像寄存器。

然后由CPU把数据和程序有机地结合在一起。

把结果存入输出映像寄存器或工作数据存储器中，然后输出到输出接口、控制外部驱动器。

3、组成: CPU由控制器、运算器和寄存器组成。

这些电路集成在一个芯片上。

CPU通过地址总线、数据总线与I/O接口电路相连接。

（二）存储器具有记忆功能的半导体电路。

分为系统程序存储器和用户存储器。

1、系统程序存储器用以存放系统程序，包括管理程序，监控程序以及对用户程序做编译处理的解释编译程序。

由只读存储器、ROM组成。

厂家使用的，内容不可更改，断电不消失。

2、用户存储器: 分为用户程序存储区和工作数据存储区。

由随机存取存储器(RAM)组成。

用户使用的。

断电内容消失。

常用高效的锂电池作为后备电源，寿命一般为3~5 年。

（三）输入/输出(I/O )模块输入输出模块简称I/O模块，相当于人的眼睛、跺、鼻子手、脚是联系外部信息和大脑(CPU )的桥梁。

1、输入接口：光电耦合器由两个发光二极度管和光电三极管组成。

发光二极管:在光电耦合器的输入端加上变化的电信号，发光二极管就产生与输入信号变化规律相同的光信号。

光电三极管:在光信号的照射下导通，导通程度与光信号的强弱有关。

在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。

输入接口电路工作过程:当开关合上，二极管发光，然后三极管在光的照射下导通，向内部电路输入信号。

当开关断开，二极管不发光，三极管不导通。

向内部电路输入信号。

也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。

PLC的硬件组成和功能介绍

PLC的硬件组成和功能介绍PLC（Programmable Logic Controller，可编程逻辑控制器）是一种广泛应用于自动化控制领域的设备。

它通过编程实现对工业过程的控制和监测。

而PLC的核心部分就是它的硬件组成。

本文将介绍PLC的硬件组成和功能，让读者更好地理解和使用PLC。

一、PLC的硬件组成1. 中央处理器（CPU）PLC的中央处理器是其核心部件，类似于人的大脑。

它负责执行各个输入输出（I/O）模块的数据处理和控制逻辑的运算。

中央处理器通常由微处理器、存储器、时钟等组成，能够高效地处理各种任务。

2. 输入输出模块（I/O模块）PLC的输入输出模块是连接PLC与外部设备的接口。

它负责接收外部信号的输入，并输出控制信号到外部设备。

输入模块将外部信号转换成数字信号，传送给中央处理器进行处理；输出模块则将中央处理器输出的数字信号转换成外部设备可以识别的信号。

3. 电源模块电源模块为PLC提供电力供应，确保其正常运行。

电源模块通常具备过载保护、输入电压稳定性等功能，以保证PLC系统的可靠性和稳定性。

4. 通信模块通信模块允许PLC与其他设备进行数据交换和通信。

通过通信模块可以实现PLC与计算机、上位机、仪器仪表等设备的连接，实现数据共享和控制指令传输，提高系统的智能化和灵活性。

二、PLC的基本功能1. 输入信号读取和处理PLC通过输入模块读取外部传感器和开关等设备的状态信号。

输入信号经过滤波、采样和数据处理等操作后，被中央处理器用于逻辑判断和控制。

2. 逻辑运算和控制中央处理器利用输入信号和程序中设定的逻辑条件进行逻辑运算，得出控制结果。

它根据程序的指令，控制输出模块产生相应的控制信号，用于控制执行器、电机、阀门等执行设备的状态。

3. 数据存储和处理PLC除了控制功能外，还具备大容量的存储器，用于储存程序、数据和运行日志等信息。

中央处理器负责对这些数据进行处理和管理，实现对系统状态和数据的监测和分析。

PLC硬件组成与选型指南

PLC硬件组成与选型指南对于工业自动化领域的专业人士来说，PLC（Programmable Logic Controller，可编程逻辑控制器）是一种常见的控制设备，广泛应用于各种工业生产和制造过程中。

PLC的选择和硬件组成是设计和开发一个可靠、高效的自动化系统的重要一环。

本文将讨论PLC的硬件组成及选型指南，帮助读者更好地了解PLC系统的重要组件和选型考虑因素。

一、PLC硬件组成1. 中央处理器（CPU）中央处理器是PLC的核心部分，它负责解析用户程序、进行算术逻辑运算、数据处理和协调动作。

CPU的性能和功能直接影响整个PLC系统的响应速度和处理能力。

在选择CPU时，需考虑所需的I/O数量、通信接口类型以及数据处理能力等因素。

2. 输入/输出模块（I/O模块）I/O模块用于与外部设备进行数据交换，将输入信号转换为PLC可处理的数字信号，并将PLC输出信号转换为外部设备所需的信号类型。

I/O模块通常分为数字输入模块、模拟输入模块、数字输出模块和模拟输出模块。

在选择I/O模块时，需考虑所需的输入/输出类型、数量和信号精度等因素。

3. 通信模块通信模块用于实现PLC系统与其他设备或系统之间的数据传输和通信。

通信模块可以支持不同的通信协议和接口，如以太网、串口、Profibus、Modbus等。

在选择通信模块时，需考虑所需的通信类型、距离、速度和可靠性等因素，以满足系统的数据交换需求。

4. 电源模块电源模块为PLC系统提供所需的电源电压和稳定性。

电源模块通常包括主电源和备用电源，用于保证系统在电力故障或电源故障时的可靠运行。

在选择电源模块时，需考虑所需的电源电压、功率、稳定性和容错能力等因素，以确保PLC系统的稳定性和可靠性。

5. 外设和扩展模块外设和扩展模块可根据应用需求增加对PLC系统的功能扩展，如显示屏、键盘、存储设备、模拟输出模块等。

这些外设和扩展模块可以提供更便捷的操作界面、数据存储和输出功能，满足特定应用的需求。

PLC的硬件组成

PLC的硬件组成PLC的硬件主要由中央处理器(CPU）、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。

其中，CPU是PLC的核心，输入单元与输出单元是连接现场输入/输出设备与CPU之间的接口电路，通信接口用于与编程器、上位计算机等外设连接.对于整体式PLC，所有部件都装在同一机壳内，其组成框图如图1所示；对于模块式PLC，各部件独立封装成模块，各模块通过总线连接，安装在机架或导轨上,其组成框图如图2所示。

无论是哪种结构类型的PLC，都可根据用户需要进行配置与组合。

图1 整体式PLC组成框图图2 模块式PLC组成框图尽管整体式与模块式PLC的结构不太一样，但各部分的功能作用是相同的,下面对PLC主要组成各部分进行简单介绍。

1．中央处理单元(CPU）同一般的微机一样，CPU是PLC的核心。

PLC中所配置的CPU 随机型不同而不同，常用有三类：通用微处理器（如Z80、8086、80286等）、单片微处理器（如8031、8096等）和位片式微处理器（如AMD29W等）。

小型PLC大多采用8位通用微处理器和单片微处理器；中型PLC大多采用16位通用微处理器或单片微处理器；大型PLC大多采用高速位片式微处理器.目前，小型PLC为单CPU系统，而中、大型PLC则大多为双CPU系统，甚至有些PLC中多达8 个CPU.对于双CPU系统,一般一个为字处理器，一般采用8位或16位处理器;另一个为位处理器，采用由各厂家设计制造的专用芯片.字处理器为主处理器,用于执行编程器接口功能，监视内部定时器，监视扫描时间,处理字节指令以及对系统总线和位处理器进行控制等。

位处理器为从处理器，主要用于处理位操作指令和实现PLC编程语言向机器语言的转换。

位处理器的采用，提高了PLC的速度，使PLC更好地满足实时控制要求.在PLC中CPU按系统程序赋予的功能,指挥PLC有条不紊地进行工作，归纳起来主要有以下几个方面:1) 接收从编程器输入的用户程序和数据.2）诊断电源、PLC内部电路的工作故障和编程中的语法错误等。

第四章 PLC的硬件组成及工作原理

IN
IN
输入LED 内部电路
COM
直流输入接口电路示意图
IN
IN ～ COM
输入LED 内部电路
交流输入接口电路示意图
OUT L 输出LED 内部电路 OUT L COM ～
继电器输出接口电路示意图
OUT L 输出LED 内部电路 OUT L ～ COM
双向晶闸管输出接口电路示意图
6.通讯能力 6.通讯能力通讯能力是指可编程控制器与可编程控制器、通讯能力是指可编程控制器与可编程控制器、可编程控制器与计算机之间的数据传送及交换能力，编程控制器与计算机之间的数据传送及交换能力，它是工厂自动化的必备基础。是工厂自动化的必备基础。目前生产的可编程控制器不论是小型机还是中大型机，都配有一至两个、不论是小型机还是中大型机，都配有一至两个、甚至更多个通讯端口。更多个通讯端口。 7.智能模块 7.智能模块智能模块是指具有自己的CPU和系统的模块。和系统的模块。智能模块是指具有自己的和系统的模块它作为PLC中央处理单元的下位机，不参与中央处理单元的下位机，它作为中央处理单元的下位机不参与PLC的的循环处理过程，但接受PLC的指挥，可独立完成某的指挥，循环处理过程，但接受的指挥些特殊的操作。如常见的位置控制模块、些特殊的操作。如常见的位置控制模块、温度控制模块、PID控制模块、模糊控制模块等等。模块、控制模块、模糊控制模块等等。控制模块
3.编程语言 3.编程语言编程语言是可编程控制器厂家为用户设计的用于实现各种控制功能的编程工具，它有多种形式，于实现各种控制功能的编程工具，它有多种形式，常见的是梯形图编程语言及语句表编程语言，常见的是梯形图编程语言及语句表编程语言，另还有逻辑图编程语言、布耳代数编程语言等。有逻辑图编程语言、布耳代数编程语言等。 4.扫描时间 4.扫描时间扫描时间是指执行1000条指令所需要的时间。条指令所需要的时间。扫描时间是指执行条指令所需要的时间一般为10ms左右，小型机可能大于左右，一般为左右小型机可能大于40ms。。 5.内部寄存器的种类和数量 5.内部寄存器的种类和数量内部寄存器的种类和数量是衡量PLC硬件功能的硬件功能的内部寄存器的种类和数量是衡量一个指标。它主要用于存放变量的状态、中间结果、一个指标。它主要用于存放变量的状态、中间结果、数据等，还提供大量的辅助寄存器如定时器/计数器计数器、数据等，还提供大量的辅助寄存器如定时器计数器、移位寄存器、状态寄存器等，以便用户编程使用。移位寄存器、状态寄存器等，以便用户编程使用。

PLC组成及工作原理

PLC组成及工作原理PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。

它由中央处理器、输入输出模块、存储器、通信模块和电源模块等组成。

PLC的工作原理是基于数字逻辑技术和微处理器技术，通过输入信号的检测和处理，控制输出信号的状态，实现对工业生产过程的自动化控制。

一、PLC的组成1. 中央处理器（CPU）：PLC的核心部分，负责接收输入信号、处理逻辑运算和控制输出信号。

2. 输入模块：用于接收外部信号，如传感器信号、按钮信号等，并将其转换为数字信号，供CPU进行处理。

3. 输出模块：用于控制外部执行器，如电机、气缸等，将CPU处理后的数字信号转换为相应的控制信号。

4. 存储器：用于存储程序、数据和系统参数等信息，包括只读存储器（ROM）和随机存储器（RAM）。

5. 通信模块：用于与其他设备进行通信，如人机界面、上位机等，实现远程监控和数据交换。

6. 电源模块：为PLC提供稳定的电源供应，保证其正常运行。

二、PLC的工作原理PLC的工作原理可以分为三个步骤：输入信号检测、逻辑处理和输出信号控制。

1. 输入信号检测：输入模块接收外部信号，并将其转换为数字信号，供CPU进行处理。

输入信号可以是开关信号、传感器信号等。

2. 逻辑处理：CPU根据预先编写的程序，对输入信号进行逻辑运算和判断，确定所需的控制操作。

这些程序通常使用类似于 ladder diagram（梯形图）的编程语言编写。

3. 输出信号控制：CPU根据逻辑处理的结果，控制输出模块产生相应的控制信号，控制外部执行器的运行。

输出信号可以是控制电机、气缸等设备的开关信号。

三、PLC的应用领域PLC广泛应用于工业自动化控制领域，如制造业、能源、交通、冶金、化工等。

它具有以下优点：1. 灵活性：PLC的程序可以根据实际需求进行修改和调整，实现灵活的控制策略。

2. 可靠性：PLC采用工业级的设计和制造，具有较高的可靠性和稳定性。

3. 扩展性：PLC的输入输出模块可以根据需要进行扩展，满足不同规模和复杂度的控制系统需求。

西门子PLC的硬件组成与硬件配置

更换元件
如发现元件损坏或老化，应及时更换。
软件更新
定期更新PLC的软件，以获得更好的性能和兼容性。
感谢您的观看
THANKS
PLC的指令和处理数据。
CPU的型号和性能决定了 PLC的处理速度、控制规模和存储容量等关键参数。
CPU通常包括运算器、控制器、内存等组件，用于实现逻辑运算、顺序控制、算术运算等功
能。
存储单元
1
存储单元用于存储PLC的程序、数据和系统信息。
2
PLC的存储器可以分为只读存储器（ROM）、随机存取存储器（RAM）和电可擦除可编程只读存储器（EEPROM）等类型。
通讯接口配置
01
通讯参数设置
包括波特率、数据位、停止位、奇偶校验等参数的设置。
设备地址配置
为每个通讯设备配置唯一的地址，以便于识别和通讯。
03
02
通讯协议配置
根据不同的通讯协议，需要配置相应的协议参数。
通讯安全配置
配置加密、认证等安全措施，确保通讯安全可靠。
04
04
西门子PLC的扩展模块
确定I/O模块
根据输入输出信号类型和数量，选择合适的I/O模块，包括数字量输入输出模块、模拟量输入输出模块等。
配置电源模块
为PLC提供稳定的电源供应，确保PLC的正常运行。
配置通信模块
根据需要，配置通信模块以实现PLC与上位机、其他PLC或智能设备之间的通信。
硬件配置工具
STEP 7
西门子开发的编程软件，可用于配置硬件、编写程序以及调试。
输出信号传输。
I/O模块可以分为数字输入模块、数字输出模块、模拟输入模块和模拟
输出模块等类型。

PLC硬件结构

PLC硬件结构PLC（Programmable Logic Controller，可编程逻辑控制器）是一种广泛应用于工业控制领域的自动化控制系统，其主要功能是控制工业过程中的机电设备，实现自动化生产。

PLC硬件结构是PLC系统的重要组成部分之一，其包括基本配置、扩展模块、接口等多个方面，本文将对PLC硬件结构进行详细介绍。

一、基本配置PLC硬件结构的基本配置主要包括CPU、电源、输入/输出模块以及编程器等多个方面。

（1）CPUCPU（Central Processing Unit，中央处理器）是PLC的核心部件，其主要负责实时控制和数据处理等功能。

根据具体的应用场景，PLC CPU的性能和配置也会有所差别，从单纯的控制应用到复杂的实时控制和数据处理等应用都需要采用不同级别的CPU。

（2）电源电源模块是PLC系统的能源来源，主要用于为CPU、输入/输出模块和其他扩展模块提供供电。

电源模块可以是AC电源模块或DC电源模块，具体的选择应根据实际情况进行判断，以满足不同的电源要求。

（3）输入/输出模块输入/输出模块是PLC系统的重要组成部分之一，主要用于与外部现场设备进行交互。

输入/输出模块中的输入模块将现场传感器和设备采集到的控制信号转换成PLC中的逻辑信号，而输出模块则将PLC控制信号输出到现场执行器和设备中去。

输入/输出模块可以根据不同的控制需求进行灵活组合和扩展。

（4）编程器编程器是PLC控制程序的编写和参数设置的重要工具，通常采用的是基于Windows系统的编程软件。

编程器可以对PLC系统进行程序编写、参数设置、监控和维护等功能，并可将编制好的程序存储到PLC CPU中，以实现实时控制。

二、扩展模块扩展模块是PLC硬件结构的重要组成部分之一，其能够扩展和增强系统的控制能力。

PLC扩展模块通常包括通信模块、转换模块、计数模块、模拟量输入/输出模块等。

（1）通信模块通信模块是PLC系统与其他设备进行通讯的关键部件，其主要用于实现PLC与其他设备、办公自动化系统、工业以太网、远程网络等进行通信。

PLC的硬件组成

PLC的硬件组成PLC种类繁多，但其基本结构和工作原理相同。

PLC的功能结构区由CPU（中央处理器）、存储器和输入/输出接口三部分组成，如图1-1所示。

1、CPU（中央处理器）CPU的功能是完成PLC内所有的控制和监视操作。

中央处理器一般由控制器、运算器和寄存器组成。

CPU通过数据总线、地址总线和控制总线与存储器、输入/输出接口电路连接。

2、存储器在PLC中使用两种类型的存储器：一种是只读类型的存储器，如EPROM和EEPROM，另一种是可读/写的随机存储器RAM。

PLC 的存储器分为5个区域，如图1-2所示。

图1-1PLC结构框图图1-2存储器的区域划分程序存储器的类型是只读存储器（ROM），PLC的操作系统存放在这里，程序由制造商固化，通常不能修改。

存储器中的程序负责解释和编译用户编写的程序、监控I/O口的状态、对PLC进行自诊断以及扫描PLC中的程序等。

系统存储器属于随机存储器（RAM），主要用于存储中间计算结果和数据、系统管理，有的PLC厂家用系统存储器存储一些系统信息如错误代码等，系统存储器不对用户开放。

I/O状态存储器属于随机存储器，用于存储I/O装置的状态信息，每个输入模块和输出模块都在I/O映像表中分配一个地址，而且这个地址是唯一的。

数据存储器属于随机存储器，主要用于数据处理功能，为计数器、定时器、算术计算和过程参数提供数据存储。

有的厂家将数据存储器细分为固定数据存储器和可变数据存储器。

用户编程存储器，其类型可以是随机存储器、可擦除存储器（EPROM）和电擦除存储器（EEPROM），高档的PLC还可以用FLASH。

用户编程存储器主要用于存放用户编写的程序。

存储器的关系如图1-3所示。

只读存储器可以用来存放系统程序，PLC断电后再上电，系统内容不变且重新执行。

只读存储器也可用来固化用户程序和一些重要参数，以免因偶然操作失误而造成程序和数据的破坏或丢失。

随机存储器中一般存放用户程序和系统参数。

PLC的基本组成

输入接口电路：采用光电耦合电路，将限位开关、
手动开关、编码器等现场输入设备的控制信号转换成CPU所能接受和处理的数字信号。
输入 1
内内部电路
COM
输出接口电路：采用光电耦合电路，将CPU处理过的信号转换成现场需要的强电信号输出，以驱动接触器、电磁阀等外部设备的通断电。有三种类型：
统的核心部件，主要由运算器、控制器、寄存器及实现它们之间联系的地址总线、数据总线和控制总线构成。此外还有外围芯片、总线接口及有关电路。CPU在很大程度上决定了PLC的整体性能，如整个系统的控制规模、工作速度和内存容量等。
作为PLC的核心，CPU的功能主要包括以下几个方面。 (1) CPU接收从编程器或计算机输入的程序和数据，并送入用户程序存储器中存储。
(2) 系统软元件存储区
软原件概念：
● 内部的编程元件，也就是支持该机型编程语言的软元件，按通俗叫法分别称为继电器、定时器、计数器等，但它们与真实元件有很大的差别，一般称它们为“软继电器”。这些编程用的继电器，它的工作线圈没有工作电压等级、功耗大小和电磁惯性等问题；触点没有数量限制、没有机械磨损和电蚀等问题。它在不同的指令操作下，其工作状态可以无记忆，也可以有记忆，还可以作脉冲数字元件使用。
●系统RAM存储区包括PLC内部各类软元件(内部继电器、定时器、计数器、数据寄存器和工作寄存器等)的存储区。该存储区又分为具有掉电保存的存储区域和掉电不保存的存储区域。前者在PLC断电时，由内部的锂电池供电，数据不会丢失；后者在PLC断电时，数据被清零。
