电动执行机构说明书
常州电站辅机电动执行机构说明书
常州电站辅机电动执行机构说明书常州电站辅机电动执行机构说明书1.引言本说明书旨在介绍常州电站辅机电动执行机构的结构、原理、使用方法和注意事项，帮助用户正确使用和维护该设备，确保电站运行的安全和高效。
2.产品概述常州电站辅机电动执行机构是一种用于电站辅机系统的自动控制设备，通过电动执行机构可以实现对阀门、调节器等辅机设备的远程控制和自动化操作。
3.结构和工作原理该电动执行机构主要由电动机、减速器、传动装置和控制系统组成。
电动机通过减速器将动力传递给传动装置，从而使执行机构能够实现开启、关闭和调节等动作。
4.使用方法4.1 安装与调试在安装执行机构之前，首先需要确保电源和控制信号的正常供应，并根据设备的安装要求进行正确的安装。
安装完成后，需要进行调试，确保执行机构的运行和控制功能正常。
4.2 控制与操作执行机构可以通过手动操作和自动控制两种方式进行控制。
手动操作时，可通过手动装置手动旋转电动执行机构，实现手动开关或调节。
自动控制时，可通过外部控制信号或控制系统实现对执行机构的自动控制。
5.注意事项5.1 电源与电气安全使用该电动执行机构时，需要确保电源电压和频率与设备要求一致，并注意接地保护措施，避免电气事故。
5.2 维护与保养定期对电动执行机构进行检查和维护，清除灰尘和杂物，保持机构的正常运行。
同时，注意定期更换润滑油和检查传动装置的磨损情况。
5.3 环境与防护使用该设备时，需注意环境的温度、湿度等因素对设备的影响，同时要进行防护措施，避免外部灰尘等物质对设备的侵蚀。
6.故障排除在使用过程中，如果出现设备故障，应及时排除。
常见的故障包括电机异常、传动装置卡死等，根据具体情况进行相应的维修和处理。
7.总结本说明书介绍了常州电站辅机电动执行机构的结构、原理、使用方法和注意事项，希望能够对用户正确使用和维护该设备起到一定的指导作用，确保电站运行的安全和高效。
如有任何疑问，请随时与我们联系。
扬州新能电动执行机构智能型说明书(触屏式)
XKZ W/B-XT 智能型电动执行机构说明书扬州新能电力设备有限公司扬州中德电力设备制造厂注 意 事 项感谢贵单位使用本公司产品，请在使用前务必详细阅读本说明书，否则可能造成失效，损坏机构、烧毁电机等严重后果，切记以下注意事项：1、安装前应将电动执行机构存放在清洁干燥的室内，若放在室外，应离地面一定高度，并应有防雨防潮措施。
2、吊装时不得使接线部件受力。
3、电缆和导线进入后，必须确保电气箱盖和电缆进口处密封良好，否则潮气和雨水将进入电气箱内，造成零件锈蚀和电气控制失效。
4、手动操作前应将手电动切换手柄按箭头方向推（或拉），若推不下去时需边推边转手轮，切换到位即可手动操作。
手轮旋向与输出轴旋向一致，通常顺时针为关阀，逆时针为开阀。
电动时切换手柄将自动复位，切不可手动强行扳回，否则将损坏机构。
5、一般不得在阴雨天于户外打开电气箱盖、电机等密封部位，打开电气箱盖时，必须切断电源。
6、拆卸重装（包括电气箱盖打开后重装）时，应注意检查密封件，发现损伤应及时更换，密封部位必须盖严并用螺钉紧固到位。
7、对于不经常使用的阀门，应定期检查保养运行操作，建议每月运行一次，时间不超过十分钟。
目录一、概述 (1)二、型号表示方法与防爆标志 (1)三、主要技术性能参数 (2)四、外型及安装尺寸 (3)五、主要结构及传动原理 (4)六、电气控制部分 (6)七、遥控器设定方法 (16)八、检修备品 (16)九、订货须知 (16)一、 概述本系列阀门电动执行机构把电气控制部分与机械减速机构组合为一体，采用智能式设计，形成智能式一体化电动执行机构。
有智能开关型、智能防爆开关型、智能调节型、智能防爆调节型四种。
本系列电动执行机构对用户安装、调试、检修十分方便，可大大节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。
开关型设有控制模块，可输出4-20mA 标准信号；调节型设有自动调节模块，可接受和输出4-20mA 标准信号，485总线控制（可定制不同工业网络接口），能可靠地控制阀门的开启和实现自动调节控制。
M0360【中文】智能电动执行机构说明书-201202宁波
M 0360智能电动执行机构使用说明书（宁波钢铁特殊订货2012.2）重庆川仪自动化股份有限公司执行器分公司V02J1110前言■关于本使用说明书（1）本使用说明书应交付给最终用户使用，敬请爱惜和妥善保存；（2）在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的方法；（3）本使用说明书力求能完整地叙述该产品的功能，但我厂不保证这些功能能符合用户的特殊用途；（4）未经许可，严禁摘录或复制本使用说明书的部分或全部内容；（5）本使用说明书的内容如有变动恕不事先通告；（6）在编写本使用说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我厂市场部联系。
■安全使用注意事项（1）为了防护和确保本产品以及由本产品所控制的系统的安全，在产品的使用过程中必须严格按本使用说明书中与安全有关的说明和注意事项操作，否则一切后果自负，我厂概不负责；（2）如果独立的防护装置或安全电路要安装于本产品或本产品所控制的系统，务请将这些电路装于本产品的外部，请勿试图对本产品进行改动或将这些电路装于本产品的内部；（3）当您更换产品的零部件或消耗品时，请采用我厂的推荐品。
■关于本产品的免责事宜（1）除了在另行提供的保证书中所提及的，我厂对于产品不作任何保证；（2）因直接或非直接使用产品和不可预见的产品缺陷对当事人造成的任何损失，我厂不承担赔偿责任。
目录1 概述 (3)1.1 产品特点 (3)1.2 品种、规格 (3)1.3 主要技术参数 (3)2结构特征与工作原理 (4)2.1 总体结构及其工作原理、工作特性 (4)2.2 电气控制单元的工作原理 (4)3安装与对外接线 (5)3.1 直连式外形尺寸 (5)3.2 连接法兰尺寸 (5)3.3杠杆式外形尺寸63.4 执行机构的对外接线 (7)（1）线径选择 (8)（2）对外接线 (8)3.5 限位开关和力矩开关的调整 (9)4参数设置与操作 (10)4.1操作按键的定义 (10)4.2显示信息的规定 (10)4.3菜单设置 (10)4.4安装、调试后的验收试验 (14)5使用、操作 (15)6故障分析与排除 (16)7安全保护注意事项及故障处理 (16)7.1 安全保护注意事项 (16)7.2 出现故障时的处理程序和方法 (16)8保养与维护 (17)8.1 日常维护、保养、校准 (17)9运输、贮存 (16)10开箱及检查 (17)1.概述1.1 产品特点M03□□智能电动执行机构是内置伺服控制器，输出转角行程的执行单元仪表。
常州施耐德 智能调节型电动执行机构 说明书
目录
一：产品概况··································································1 二：型号表示方法······························································1 三：工作环境和主要技术参数····················································2 四：通用安全说明······························································4 五：运输和存储································································4 六：安装和连接································································5
1、安装执行机构到阀门上 ··················································5 2、电气连接·······························································5 七：手动和电动操作···························································7 1、手动操作······························································7 2、电动操作······························································7 3、现场/远控操作··························································7 4、现场阀位指示··························································8 4.1 操作界面的组成························································8 4.2 阀门打开、关闭指示····················································8 八：参数的设定和调试·························································9 1、参数的设定和调试方法··················································9 2、“项目选择”页面的进入··················································9 3、参数设定······························································10 3.1 行程参数设定························································10 3.1.1 行程关向参数设定··················································10 3.1.2 行程开向参数设定··················································11 3.2 开度参数、4～20mA 模拟量信号设定·····································11 3.3 力矩参数设定························································12 3.3.1 关向力矩值设定····················································12
ZSB说明书
目录一．概述 (2)二．主要技术参数 (2)三．型号规格 (4)四．工作原理 (5)1．控制器 (5)2．驱动电机 (5)3．减速器 (6)4．位移检测机构 (6)五．工作方式与对外接线 (6)1．工作方式 (6)2．对外接线 (7)六．安装和调试 (9)1．校验和调试 (9)2．执行机构的安装使用 (14)3．执行机构的贮存 (16)4．执行机构的维修 (16)七．订货须知 (16)一．概述ZSB系列智能电动执行机构（以下简称执行机构）是DDZ电动单元组合仪表中的执行单元仪表，适用于各类工艺过程自动控制系统之中。
它接受上位调节仪表的控制信号，输出直线位移和机械力，控制各类阀门、挡板的开度，调节工艺管路中流体介质的流量，实现工艺参数的自动控制。
本执行机构是以单片微控制器为核心的智能化仪表，与传统的模拟仪表相比，具有显著的优越性:1.一体化结构,不需另配伺服放大器，简化系统构成。
2.既可接受4～20mAd.c.电流信号控制，也可接受开关（脉冲）信号控制。
3.智能定位,精度高,阻尼特性好。
4.具有电制动功能, 减少制动器磨损,工作寿命长。
5.现场按键手动操作,并带调节信号及阀位信号等多参数显示。
6.无触点中途限位,确保系统安全。
7.具有信号断线、偏差过大、电机堵转、过热等多种故障诊断及报警、处理等功能。
8.具有正反作用自动识别、阀门流量特性变换功能。
9.数字滤波,抗干扰能力强.无触点位移传感器,可靠性高。
10.体积小,重量轻,比传统同类产品减小三分之一。
二.主要技术参数1.调节信号输入：4～20mA d.c.2.开关量输入：3路开关量输入，无源开关或有源开关信号。
无源信号容量：24V，0.1A闭合为有效；有源开关信号：高电平有效，高电平：10～27Vd.c.，低电平：0～1V。
其中：开关量输入1：远方连续信号4～20mA d.c.控制。
（注：开关量输入1有效时，开关量2、3将不起作用。
）开关量输入2：远方操作开启，有点动和（脉冲）自保持两种操作模式。

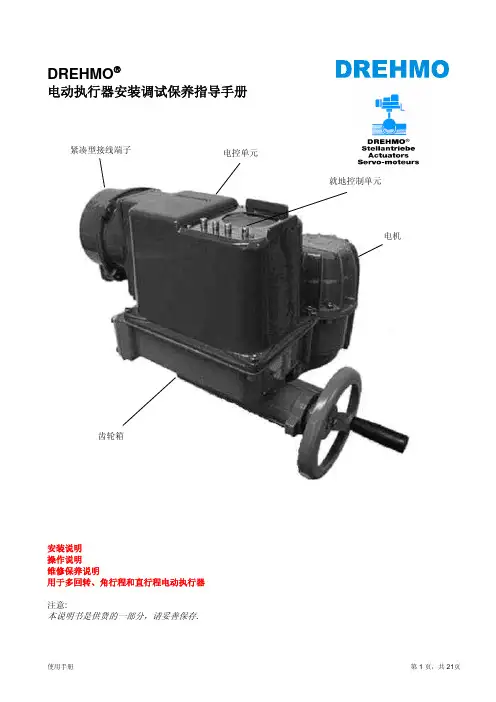

DREHMO(德瑞摩)电动执行机构使用说明书
其它的技术参数请咨询办事处。
2.4 手动操作 (“手轮”)
手轮用于断电时手动调节驱动设备或阀门的位置。不需要对执行器进行从电动到手动的离合切换操作。 向右转动手轮导致驱动套的右转 (从执行器向阀门方向看)。
2.5 运输和仓储
对正确的执行器运输方式（通过吊车）在下图给出了示意。
图1: 通过吊车对执行器搬运
在安装之前请仔细检查执行器是否有损伤（如运输过程造成的损伤）。损坏的部件请用原 厂备件更换。
3.1.1 驱动, 阀门连接
DREHMO®-执行器可以在任何位置和角度进行安装，它还适合户外安装。为了将 DREHMO®-执行器 固定在阀门上在执行器的连接法兰上钻有螺孔。连接法兰和连接件符合如下标准DIN EN ISO 5210, DIN EN ISO 3210 (多回转)或 DIN EN ISO 5211 (角行程)
如在订货时没有告知行程范围。则在出厂时预调到范围Ⅲ如驱动转数为 5—50min-1，范围Ⅱ如驱动转 数为 80—160min-1 ．
调整：
1)执行器每个行程转数的确定(如执行器每分钟的转速乘每分钟的动作次数)
2)如在订货时， 已知执行器所需的转/行程比，则它在出厂前准确地调整．否则按第 3 条款调整。
本手册包含有关必须无条件注意的事项，否则执行器的安全运行无法得到保证。
请妥善保存安全注意事项!
使用手册
第 3 页，共 21页
目录
一 应用范围 二 执行器技术数据 三 安装 四 STANDARD(不带控制箱)和 MATIC (接触式传感器)系列调试 五 MATIC C 全智能系列调试 六 IMATIC 全智能带液晶 LCD 系列） 七 维护 八 产品生产标准
本手册在工作时应随时携带，并对所要求的注意事项及时给予注意。 2. 合乎规范的应用
2SA3 型扬州电动执行机构说明书
2SA3 型扬州电动执行机构说明书一、手动操作所有电动执行机构均可以进行手动操作。
手动操作时，只要按指定方向扳动切换手柄，则电机脱离啮合状态，手轮与输出轴(或蜗杆轴)相连接，此时手柄通过特殊装置固定，当电机起动时，手轮自动与输出轴(或蜗杆轴)脱开，对操作者不构成危险，并且电机再次进入啮合状态，进行电动操作。
(在扳动手柄切换时若不能进入手动状态，则将手轮转动一下即可)注意：不允许采用将切换手柄强行复位的方法使执行机构进入电动啮合状态二、电动执行机构接线电动执行机构使用三相异步电机，机座号从 63-132 不等，型式有内部接线和外部接线(即电机带接线盒)两种，所有电机均可带热保护元件，以保护电机。
2SA30 电执行机构所用电机为 S2-15min 短时工作制式；2SA35 电动执行机构所用电机为 S4 或 S5 间歇工作制式，允许最大工作次数为 1200 次/时，最小负载持续率为 10%。
电机电源：三相 380V AC，50Hz。
注：接线时应按电动执行机构的实际配置进行。
BL：闪光信号开关 WE：行程控制开关 HZ：空间加热器 DE：转矩控制开关 ESR：电子位置发送器 POT：电位器三、开关及信号部分的调整(1)转矩控制机构 DSW(开关 S1、S2)调整转矩控制机构开关在输出轴的两个旋转方向上各有一只，如需要也可配置两个。
每台电动执行机构的切断转矩及转矩最小/最大范围均已调整，转矩值按用户的要求设定，如用户无要求则设定在最小转矩上。
如果需要，用户也可以自己在转矩范围内进行调整，只要旋转图7 中的件 60.40 即可，旋转中凸轮片与微动开关滚轮之间的距离越小，则转矩值越小，反之则转矩值越大。
转矩调整值分 13 档，有级调整，最大转矩整定在第 13 格上，在调整中应注意不要调整紧固件 60.30 的内六角螺钉，否则将会改变出厂时电动执行机构的调整参数。
(2)信号齿轮组件调整信号齿轮组件用于驱动信号元件，如电位器 POT、电子位置发送器ESR、机械式位置指示器 SA 及行程凸轮控制机构 NSW(特殊订货)。
常州电站辅机电动执行机构说明书
常州电站辅机电动执行机构说明书一、产品概述常州电站辅机电动执行机构是一种用于电站辅机设备中，实现运行调控与控制的机械设备。
该电动执行机构采用电动驱动方式，能够根据外部信号控制执行机构的运动轨迹和力度，从而实现对设备的运行状态进行精确控制。
该机构的主要用途是用于电站辅机设备中的阀门、密封件和传动装置等部件的控制，能够确保设备的正常运行和安全性能。
二、产品特点1.可靠性：该执行机构采用高品质的材料和精密制造工艺，能够保证产品的可靠性和使用寿命。
2.灵活性：执行机构能够根据不同的工况要求进行调整和控制，提供灵活的运行方式，以适应不同的工作环境和工作要求。
3.精确性：通过精确的控制系统和传感器，执行机构能够精确地控制设备的运动轨迹和力度，以保证设备的准确运行和安全性能。
4.智能化：该机构配备智能控制系统，能够实现远程控制和集中管理，提高操作的便捷性和效率。
5.安全性：执行机构采用密封的结构设计，能够有效防止泄漏和污染，保障设备和人员的安全。
三、主要组成部分1.电机：执行机构采用高效能的电机作为驱动力源，提供足够的动力支持。
2.传动机构：电机通过传动机构将动力传递给执行部分，包括传动轴、传动齿轮和传动链条等。
3.执行部分：执行部分是执行机构的核心部位，负责将电动力量转换为机械运动，实现对设备的控制。
包括电动阀门、电动密封件和电动传动装置等。
4.控制系统：执行机构配备智能控制系统，能够对执行机构进行远程控制和监测，实现集中管理和优化运行。
四、安装调试及操作注意事项1.安装前需确认电源和电压是否符合执行机构的要求。
2.安装时需注意机构的定位和固定，确保其稳定和安全。
3.在使用之前，需要进行一次性的校验和检测，确保执行机构的运动轨迹和力度符合要求。
4.操作时需要按照使用手册的要求进行操作，保持操作规范和操作流程的正确性。
5.定期对执行机构进行维护和保养，保证其正常运行和可靠性。
六、产品应用范围七、维护保养1.定期检查执行机构的各个部分，包括电机、传动机构和执行部分，检查是否有松动或损坏现象。
DREHMO(德瑞摩)电动执行机构使用说明书
其它的技术参数请咨询办事处。
2.4 手动操作 (“手轮”)
手轮用于断电时手动调节驱动设备或阀门的位置。不需要对执行器进行从电动到手动的离合切换操作。 向右转动手轮导致驱动套的右转 (从执行器向阀门方向看)。
2.5 运输和仓储
对正确的执行器运输方式（通过吊车）在下图给出了示意。
图1: 通过吊车对执行器搬运
四、STANDARD(不带控制箱)和 matic (接触式传感器)系列调试
4.1 机械组件
4.1.1 限位开关装置
限位开关装置由限位开关 WRl 和 WL2(单断路开关)组成．它被设计成辊式计数装置．计数范围 2 到 1450 转/行程。 限位开关也可以串联开关 WRIl 和 WL2l 的形式供货(如有特殊订货要求时)：
电缆接线按照执行器附带的相关接线图进行。所有执行器的连接电缆，除了动力电缆以外，都 必须是屏蔽的，以满足电动执行器的 EMV 规范。 对分体式执行器（控制单元同执行器分离安装）有自己独立的相互连接的接线图。 过电流保护由用户提供，其数值由电机铭牌所给数值确定。
DREHMO 电动执行器的控制单元也可选择分体独立安装到例如墙壁上，实现对电机的控制。
对通过位置进行限位开关的情况需考虑执行器和阀门的空程（惯性过转）现象。因此须将执行器在到达最 终位置前就通过位置开关关闭。
在调节设定执行器参数时需特别注意同执行器相连的装置，如齿轮箱和阀门，所允许承受的最 大荷载（特别是扭矩）。如果执行器设定的扭矩超过他们所能承受的极限，就会造成这些装置 不可逆转的损坏。
DMC/DiM 60 DMCR 60
DMC/DiM 500 DMCR 500
2.2 防护形式
执行器的防护形式 IP 在执行器的铭牌上有标注。在常规配置情况下执行器是适合户外安装使用的，它能够 完全防护外界粉尘的侵入，也可防护水的短时浸泡(防护等级 IP67，依照 DIN EN 60529/ IEC 529)。作为选项
常州电站辅机电动执行机构说明书
常州电站辅机电动执行机构说明书1.产品概述：2.产品特点：2.1高可靠性：该电动执行机构采用了高性能的电动驱动装置，具有高效、稳定、可靠的特点，能够确保辅助设备的准确运行。
2.2快速响应：该电动执行机构的电动驱动装置具有快速响应的特点，可以在瞬间完成动作，从而能够满足电力系统对于辅助设备运行的要求。
2.3高精度控制：该电动执行机构采用先进的控制系统，可以实现对辅助设备的高精度控制，确保其运行状态的准确性和稳定性。
2.4易于安装和维护：该电动执行机构采用模块化设计，结构简单，安装方便，同时维护也非常便捷，能够有效提高其可靠性和使用寿命。
3.技术参数：3.1驱动方式：电动驱动3.2驱动电源：交流380V/50Hz3.3控制信号：模拟或数字信号控制3.4控制精度：±0.5%3.5响应时间：≤0.5s3.6最大输出扭矩：根据不同型号而定4.安装与调试：4.1安装前应检查电动执行机构和驱动装置是否完好，并仔细检查其电气连接是否正确。
4.2安装时应采用专用的安装工具和设备，并根据产品实际重量进行固定。
4.3安装完成后，应进行基本的功能测试和校验，确保其正常工作状态。
4.4调试时应注意设备的电源和电压是否符合要求，并根据实际控制需求进行相应的设置和调整。
5.注意事项：5.1在安装和调试过程中，必须遵循相关的安全操作规程和操作规范，确保操作人员和设备的安全。
5.2在使用过程中，应定期对电动执行机构进行维护和检查，以确保其工作状态的正常。
5.4请勿私自改动电动执行机构的任何部件或参数，以免影响其正常工作和使用寿命。
6.维护与保养：6.1定期清洁电动执行机构的外表面和内部部件。
6.2定期检查电动执行机构的电气连接是否松动，进行必要的紧固和修复。
6.3定期更换电动执行机构的润滑油，并对密封件进行检查和更换。
6.4定期对电动执行机构进行功能测试和校验，确保其正常工作状态。
7.故障处理：7.2遇到电动执行机构无法运行或无法控制的情况时，请检查电源和控制信号是否正常，并排除相应故障。
AUMA电动执行机构操作手册
AUMA电动执行机构操作手册多转式电动执行机构是一种性能比较稳定的机电一体化装置。
如果按照以下的要求正常操作，可以避免对设备造成意外的损坏。
1.运输和保存¾在阀门运往安装现场的过程中，必须有适当的包装。
¾严禁用将起重链条或起重钩安装在阀门手轮上作为阀门的起重部位。
¾阀门必须室内保存且通风良好，干燥。
¾将阀门保存在货架上或木制框架上以避免潮气对阀门造成损坏。
¾必须将阀门遮盖起来，以防止阀门受到灰尘、杂物的污染。
¾对暴露在外面的部分，必须采取措施，防止腐蚀。
2.使用条件AUMA多转式执行机构可以正在以下条件下正常使用：型号最低温度（℃）最高温度（℃）型号最低温度（℃）最高温度（℃）SA(标准) -25 80 SAR -25 60开关型的电动执行机构SA系列设计的主要目的是为了使阀门能够快速关闭（按照VDE0530）。
3. 阀门和齿轮箱的安装阀门和齿轮箱的安装和控制箱可以在任何位置安装。
¾检查减速箱的输出法兰是否和阀门及齿轮箱的法兰相配。
注意：安装时必须保证法兰上的连接螺栓的安装轻松、自如。
¾输出连接口为A型：插口的螺纹必须和阀杆螺纹相配。
¾如果在定货是没有注明螺母的方向，在供货时只提供没有打孔或没有攻丝的螺母。
阀杆螺母的安装见13所述。
¾对于型号为B1，B2，B3的输出装置设计为锥形轴连接或键连接。
（一般情况下执行ISO5210 标准）。
¾检查锥形轴和键槽是否和阀门及齿轮箱的输入轴相符。
¾将执行机构、阀门及齿轮箱的安装表面清理干净。
¾在阀门及齿轮箱的输入轴表面涂上少量润滑油。
¾将执行机构放在阀门或齿轮箱上，并将螺栓对角紧固（紧固力矩见8.8）4.手动操作手动-电动操作的切换：注意：只有在驱动装置停止运转的情况下方可用手轮进行操作。
¾将手动-电动转换手柄抬起（在手轮的中间部位大约850），手动轻轻的转动手轮。
D+H 系列电动执行机构说明书
D+H系列电动执行机构调试说明天津市鲁克自动化仪表阀门有限公司天津市鲁克自动化仪表阀门有限公司D+H电动执行机构D+H系列电动执行机构一．概述：智能型电动执行机构采用先进的MPU进行智能控制，实时数字显示被控阀门位置，提供现场非侵入式操作。
技术性能：1．输入信号4~20mA或两组无源干接点信号2．基本误差：1% 回差：1% 阻尼：0次3．上下限位，死区，过力矩，可以连续调节4．电源电压：220V 50Hz5．工作环境：温度：-25~70 ，湿度：<95%6．防护等级：IP677．参数显示：LED（数码管显示）二．主要功能及特点：天津市鲁克自动化仪表阀门有限公司D+H电动执行机构1．现场非侵入操作：手持式设定器采用先进的红外遥感技术，在无需打开执行机构箱盖的情况下，通过显示窗口就可以进行人机对话，包括改变执行机构的运行状态，控制阀门位置及执行机构各种组态参数的设定。
2. LED数码管显示：选用高亮度LED，实时显示执行机构所控制阀门的当前位置及运行状态。
3. 操作灵活方便：为适应不同用户对输入信号的要求，该执行机构可识别4~20mA DC电流信号和开关量信号，而且两种信号的切换无需更改硬件。
对执行机构正反运行模式的修改、零位、满位的设定、死区及制动效果，调整只需经过简单的参数设定便可完成，4.故障的智能处理及综合报警：先进MPU的应用真正实现了执行机构对故障（断信号、超限等）的智能处理，并提供综合故障报警的接点信号。
三．面板说明：四．外形尺寸：天津市鲁克自动化仪表阀门有限公司D+H电动执行机构五.使用方法：1．自动控制通电开机后系统自动进入自动控制状态，执行机构根据外部给定的电流信号的大小自动控制执行机构的动作。
当给定信号增大时执行机构执行开状态，反馈信号随着增大，当反馈信号与给定信号相等时停止动作；当给定信号减少时执行机构执行关状态，反馈信号随着减小，当反馈信号与给定信号相等时停止动作。
在自动控制方式下，按增加键和减少键不起作用。
M8300 M8400系列智能电动执行机构说明书
编制校对审核标准化批准张建渊V020811前言感谢使用M8300/M8400系列电动执行机构，在安装调试之前请仔细阅读本说明书。
⏹关于本使用说明书（1）本使用说明书应交付给最终用户使用，敬请爱惜和妥善保存；（2）在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的方法；（3）未经许可，严禁摘录或复制本使用说明书的部分或全部内容；（4）本使用说明书的内容如有变动恕不事先通告；（5）在编写本使用说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我厂市场部联系。
⏹安全使用注意事项（1）为了防护和确保本产品以及由本产品所控制的系统的安全，在产品的使用过程中必须严格按本使用说明书中与安全有关的说明和注意事项操作，否则一切后果自负，我厂概不负责。
（2）如果独立的防护装置或安全电路要安装与本产品或本产品所控制的系统，务请将这些电路装于本产品的外部，请勿试图对本产品进行改动或将这些电路装于本产品的内部；（3）当您更换产品的零部件或消耗品时，请采用我厂的推荐品。
⏹关于本产品的免责事宜（1）除了在另行提供的保证书中所提及的，我厂对于产品不做任何保证；（2）直接或非直接使用产品的过程中，因不可预见的产品缺陷对当事人造成的任何损失，我厂不承担赔偿责任。
⏹特别警示（1）执行机构最高处的油塞必须换成备件中提供的通气螺塞！（2）电缆线必须穿过备件中提供的出线套，并且旋紧！（3）出线罩的螺钉必须旋紧！强烈建议使用屏蔽导线连接！因未按本产品安装要求所造成的损失，本公司概不承担保修责任。
目录开箱检查、运输和贮存1开箱检查每台执行机构在出厂之前，均经过严格检查，以确保产品的质量。
客户在执行机构拆箱后，请即刻进行下列检查:●检查执行机构是否在运输过程中造成损伤。
●检查执行机构机种型号是否与外箱印刷资料相同，实际装箱与装箱单是否一致。
2运输与贮存●运输温度为-30℃～+75℃，贮存温度为－10℃～45℃。
●在无特殊包装的条件下，应放置在干燥的室内，避免冷凝的出现。
AS系列电动执行机构说明书
同F1
同F1
继电器S4百分数设置
P4
同F1
同F1
继电器SS功能设置
SF
同F1、功能PO无效
同F1、功能PO无效
ESD使能设置
A1
OF、ON
无效、使能
ESD方向设置
A2
SP、CL、OP
停止、关闭、打开
ESD控制形式
A3
NO、NC
高电平有效，低电平有效
ESD温度保护旁路
A4
OF、ON
无效、使能
ESD联锁控制旁路过
继电器S5功能设置
F5
同F1
同F1
继电器S5百分数设置
P5
1-99
同P1
继电器S6模式设置
S6
NO、NC
同S1
继电器S6功能设置
F6
同F1
同F1
继电器S6百分数设置
P6
1-99Βιβλιοθήκη 同P1继电器S7模式设置S7
NO、NC
同S1
继电器S7功能设置
F7
同F1
同F1
继电器S7百分数设置
P7
1-99
同P1
继电器S8模式设置
初始设置2
D2
设定执行器全行程25圈，当前阀位50%
帮助菜单
H*
具体含义见后
A5
OF、ON
无效、使能
ESD就地停止旁路
A6
OF、ON
无效、使能
自维持设置
A7
OF、ON
无效、使能
开关优先设置
A8
SP、CL、OP
停止、关优先、开优先
联锁控制
A9
OF、ON
无效、使能
SQX STX INTELLI+系列 电动执行机构使用手册说明书
SQX & STX INTELLI+系列电动执行机构使用手册(ATEX & IECEx)N R 1179_r e v .06_C NSQX STX系列1 安全须知下列文档也应被参考:a)IEC/ E N60079-14 标准 (易爆气体环境下的电气安装),b)IEC/EN60079-17 标准 (危险区域内的检查与维护操作),c) 其它涉及必须安装执行机构的区域的法令、政府规定、法律、指令、标准、流程及其它文档。
伯纳德不对因不遵守规则的行为而引起的后果负责。
我们的执行机构设计可用于易爆环境：组别 II －类别 2 蒸汽、雾气或气体 (G) 或粉尘 (D)。
对于气体可使用在区域 1 或 2，对于粉尘可使用在区域 21 或 22 。
执行机构 CE 标识我们的设备符合 ATEX 2014/34/UE 指令要求执行机构 IECEx 标识我们的设备符合 IECEx 认证执行机构 INMETRO IEx 标识我们的设备符合 INMETRO IEx 认证请仔细检查铭牌上的标识与安装区域的易爆环境类型、环境温度及允许设备表面温度是否相符。
执行机构的安装与维护必须由合格的、经过培训和认证的人员实施。
1.1 标识ATEX隔爆 “d”IECEx 隔爆 “d”IEx 隔爆 “d”制造商名称与地址BERNARD CONTROLS 4 rue d’Arsonval 95505Gonesse FranceBERNARD CONTROLS 4 rue d’Arsonval 95505Gonesse FranceBERNARD CONTROLS 4 rue d’Arsonval 95505Gonesse France执行机构类型Type STX...Type STX...Type STX...序列号与生产年份99605 001 - 201199605 001 - 201199605 001 - 2011认证号码INERIS 10 ATEX 0045 XIECEx INE 10.0017XIEx 12-IEx0226X特定标识II 2 GDc T135°C 认可审核机构号码 0080气体标识Ex d IIB T4 Gb Ex d IIB T4 Gb Ex d IIB T4 Gb 粉尘标识Ex tb IIIC T135°C DbEx tb IIIC T135°C DbEx tb IIIC T135°C Db环境温度-20°C +70°C-20°C +70°C-20°C +70°C警告使用前请仔细阅读本文件1.2 安装区域执行机构为 2 类防爆设备，根据标识可以使用在下面的区域：EPL = 设备保护等级. b= 高等级气体 (G) 与粉尘 (D).区域 1 （气体）与 21（粉尘）：在正常操作过程中可能会偶尔出现易爆环境。
沪泰电动执行机构说明书
沪泰电动执行机构说明书一、使用须知在使用电动执行器之前，请仔细阅读本说明书。
切勿私自拆卸或改装本产品，否则可能导致严重的安全事故，并对设备造成不可逆的损坏。
若需要进行维修或更换部件，请联系售后服务中心或技术人员进行处理。
二、安装和操作1、根据实际情况选择合适的型号和规格，在安装前，请检查电动执行器的型号、规格、电源电压等参数是否符合您的要求。
2、安装过程中，应避免撞击、晃动及摔落等危险情况发生。
3、根据安装要求将执行器固定在机械装置上，并连接电源和控制信号线。
直流执行器的正负极线路必须正确接线，接地和耐电压性能都应符合要求；交流执行器必须连接于对应的电源线路上，且应注意相序。
4、开始运行前，请确保已正确设置执行器的动作参数，包括速度、行程、回程方式等，以及对应的操作模式（手动或自动）5、操作时应注意安全，切勿将手或其他物体伸入执行器作用范围内。
6、安装好之后需要进行调试，确保执行器能够正常工作。
三、维护保养1、执行器的运行期间需要进行定期维护，包括检查电机和减速机的运转轴承，以及限位开关和行程控制器的行程控制是否正常，例如清洁、润滑、更换零部件等。
通过及时发现并修复问题可以减少执行器的故障率，保证设备的长期可靠性。
2、密封问题：确保电动执行器外壳的密封性能可以在设备安装后使用防尘罩等装置，避免外界灰尘、腐蚀物以及其他杂质对电动执行器的影响。
3、使用环境：在使用执行器时，特别需要注意使用环境的温度和湿度，在高温、多尘、潮湿环境中使用需要增加维护频率，延长设备使用寿命。
总之，电动执行器是一种非常实用的电动控制设备，可以大大提高机械装置的控制和调节效率，减轻人工操作的负担，提高生产效率和产品质量。
在安装并使用执行器时，需要遵循相关安装和使用要求，确保其能够正常工作，同时注意维护保养，延长其使用寿命。
奥翔电动执行机构说明书
奥翔电动执行机构说明书
1、产品概述
奥翔“CHQ”系列电动执行机用于控制0°~270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供暖供热、楼宇自控、轻工等各行业中。
它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10VDC电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000NM。
2、性能特点
2.1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67,NEMA4
和6，并有P68和防爆型供选择。
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，
可防止过热损坏电机。
2.3手动结构
手轮的设计保证安全可靠、省力、体积小。
不通电时，板动离合器手柄可进行手动操作。
通电时，离合器自动复位。
（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
2.4指示器
指示器安装在中心轴上，可以观察阀门位置。
镜面采用凸透镜设计，不积水，观察更方便。
2.5千燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的千燥。
2.6限位开关
机械，电子双重限位。
机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能特确并方便地设定位置，无需电池支持。
（徽动开关接点均为银质触，点）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动执行机构说明书电动执行机构说明书篇一：ZKJ型电动执行机构说明书ZKJ型电动执行机构使用说明书西安林科仪表制造有限责任公司目录一、概述——————————————————————1二、型号、规格及主要技术参数————————————2三、基本工作原理及结构——————(转载于: 厦门培训考试网:电动执行机构说明书)—————————3 四、校验与调整———————————————————4 五、安装及使用———————————————————5一、概述ZKJ(DKJ)型电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0—10mA（Ⅱ）或4—20mA（Ⅲ）并将此信号转换相对应的角位移，自动地操作风门、挡板、阀门等，以便完成自动调节。
广泛用于化工、石油、电站、轻工等部门。
ZKJ(DKJ)型电动执行机构，可于SFD型电动操作器配合，实现自动调节和手动调节，进行远距离控制，或与XD型显示操作器配合，实现远方手动操作。
二、型号、规格三、主要技术参数1、输入信号 0-10 mADC(Ⅱ) 4-20 mA DC(Ⅲ)（含放大器）2、出轴力矩见表一3、出轴每转时间见表一4、出轴有效位移见表一5、输入电阻200? (Ⅱ)250? (Ⅲ)6、死区 <3%7、基本误差<?25%8、回差 <1.5%9、阻尼特性 <3次半周期 10、时滞 <1秒11、电源电压220VAC 50HZ 12、使用环境伺服放大器温度 0—+50℃ 湿度 10%-70%周围空气中无腐蚀性物质执行机构温度 -10—+55℃湿度 <95%周围空气中无腐蚀性物质四、基本工作原理及结构（一）系统原理方框图ZKJ型电动执行机构包括伺服放大器及执行机构两个部分。
电动执行机构系统包括ZPE型伺服放大器，SFD型电动操作器，及ZKJ执行机构，其方框如图一。
（二）基本工作原理当SFD型操作器放在“自动”位置时，伺服放大器输入端有一直流信号输入时，此信号与极性相反的位置反馈信号相比较，其差值信号经过放大，便有足够的功率输出驱动单相伺服电机转动，经减速器转变成低速大力矩输出。
以带动负载（阀门）转动，当偏差信号为零时，此时减速器的输出轴与负载（阀门）就停止在输出信号相对应的位置上，这样就完成了一次调节任务，输出信号不断地变化，执行机构也就不断地完成跟踪调节，从而实现系统自动调节。
当SFD型电动操作器放在“手动”位置时，可直接由操作按钮控制电机正反转，从而实现减速器输出轴的正转或反转，以完成手动调节。
SFD型电动操作器使用详见说明书。
1．伺服放大器ZPE型伺服放大器采用交流无触点开关量输出，由前置放大器、触发器、主回路等部分组成，其结构有墙挂式、架装式两种，外式尺寸见图二，原理详见ZPE型伺服放大器使用说明书。
2．执行机构执行机构包括JXS单相伺服单机，SWF型位置发送器及J减速器。
其结构如图三，执行机构内部电气接线如图四，执行机构外型及安装尺寸见图五。
（1）单相伺服电机采用鼠笼式结构，内装电磁式制动装置，用来限制电机断电后的惯性及负载反作用力的影响。
电机后盖装有手把，将手把旋转到“手动”位置，制动盘与制动轮脱开，拉出减速器手轮，执行机构就地手动操作，将手把旋转到“电动”位置，即可保证电机断电时可靠制动，单相伺服电机结构示意如图六。
（2）SWF型位置发送器采用符合美国军标从IL-R-39023A，AIL-STD-202F制造的高精度、长寿命线性位移导电塑料电位器。
它通过减速器凸轮机械位移转换成直流电流信号，减速器输出轴转角变化0-90°与位置发送器输出电流相对应。
通过调整“调零”、“调满”电位器，就可使其输出0-10 mA或4-20 mA直流信号。
SWF-X型位置发送器带有“电限位”，它通过调节上、下限位电位器，可使执行机构在全行程内受到限制（上限和下限）也可实现一端限位。
电动执行机构说明书篇二：M8300 M8400系列智能电动执行机构说明书V020811前言感谢使用M8300/M8400系列电动执行机构，在安装调试之前请仔细阅读本说明书。
关于本使用说明书（1）本使用说明书应交付给最终用户使用，敬请爱惜和妥善保存；（2）在开始操作前务请仔细阅读本使用说明书以充分理解操作该产品的方法；（3）未经许可，严禁摘录或复制本使用说明书的部分或全部内容；（4）本使用说明书的内容如有变动恕不事先通告；（5）在编写本使用说明书时已尽力确保其正确性，如用户发现有任何错误或遗漏，请与我厂市场部联系。
安全使用注意事项（1）为了防护和确保本产品以及由本产品所控制的系统的安全，在产品的使用过程中必须严格按本使用说明书中与安全有关的说明和注意事项操作，否则一切后果自负，我厂概不负责。
（2）如果独立的防护装置或安全电路要安装与本产品或本产品所控制的系统，务请将这些电路装于本产品的外部，请勿试图对本产品进行改动或将这些电路装于本产品的内部；（3）当您更换产品的零部件或消耗品时，请采用我厂的推荐品。
关于本产品的免责事宜（1）除了在另行提供的保证书中所提及的，我厂对于产品不做任何保证；（2）直接或非直接使用产品的过程中，因不可预见的产品缺陷对当事人造成的任何损失，我厂不承担赔偿责任。
特别警示（1）执行机构最高处的油塞必须换成备件中提供的通气螺塞！（2）电缆线必须穿过备件中提供的出线套，并且旋紧！（3）出线罩的螺钉必须旋紧！强烈建议使用屏蔽导线连接！因未按本产品安装要求所造成的损失，本公司概不承担保修责任。
目录1 概述 ................................................... . (1)1.1 产品特点 ................................................... (1)1.2 应用 ................................................... ............. 1 1.3 品种、规格 ................................................... ....... 1 1.4 使用环境条件 ................................................... ..... 1 1.5 工作条件 ................................................... ......... 1 1.6 对环境及能源的影响 (2)2 结构特征与工作原理 (2)2.1 总体结构及其工作原理、工作特性 (2)2.2 主要部件或功能单元的结构、作用及其工作原理 .......................... 2 2.3 各单元结构之间的功能结构及其工作原理、工作特性 . (2)2.4 辅助装置的功能结构及其工作原理、工作特性 (3)3 技术特性 ................................................... . (3)3.1主要性能和参数 ................................................... . (3)4 安装、调试 ................................................... .. 44.1 设备基础、安装条件及安装的技术要求 (4)4.2 安装程序、方法及注意事项 ............................................ 4 4.3 调试程序、方法及注意事项 ............................................ 4 4.4 安装、调试后的验收试验项目、方法和判据 .............................. 8 4.5 试运行前的准备、试运行启动、试运行 (9)5 使用、操作 ................................................... .. 95.1 使用前的准备和检查 (9)5.2 使用前和使用中的安全及安全防护、安全标志及说明 ...................... 9 5.3 操作方法 ................................................... ......... 9 5.3 运行中的监测和记录 ..................................................9 5.4 停机的操作程序和注意事项 (9)6 故障分析与排除 (10)7 保养与维修 (11)7.1 日常维护、保养、校准 (11)7.2 运行时的维护、保养 .................................................11 7.3 检修周期 ................................................... ........ 11 7.4 减速箱 ................................................... .......... 11 7.5 电机 ................................................... (11)8 尺寸、重量 (11)8.1 执行机构外形及安装尺寸 (12)8.2 执行机构输出法兰尺寸 (12)8.3 执行机构连接形式及尺寸 (14)8.4 转角型附加变速箱 ...................................................14 8.5 直线型附加变速箱 (17)开箱检查、运输和贮存1 开箱检查每台执行机构在出厂之前，均经过严格检查，以确保产品的质量。
客户在执行机构拆箱后，请即刻进行下列检查:● 检查执行机构是否在运输过程中造成损伤。
● 检查执行机构机种型号是否与外箱印刷资料相同，实际装箱与装箱单是否一致。
2 运输与贮存● 运输温度为-30℃～+75℃，贮存温度为－10℃～45℃。
● 在无特殊包装的条件下，应放置在干燥的室内，避免冷凝的出现。
● 在潮湿和有腐蚀性气体的环境中运输或贮存时，必须要有合适的包装并放干燥剂，还应定期检查干燥剂是否有效。
3 安全须知执行机构是驱动终端控制单元（阀门，档板等）的专用设备，广泛应用于电力、冶金、石油、化工、建材、城市供水、污水处理等行业，在使用时须注意：● 在高温环境下运行执行机构，操作人员须配戴专用防护手套，以免发生由于金属部件发热而引起的工伤事故。
