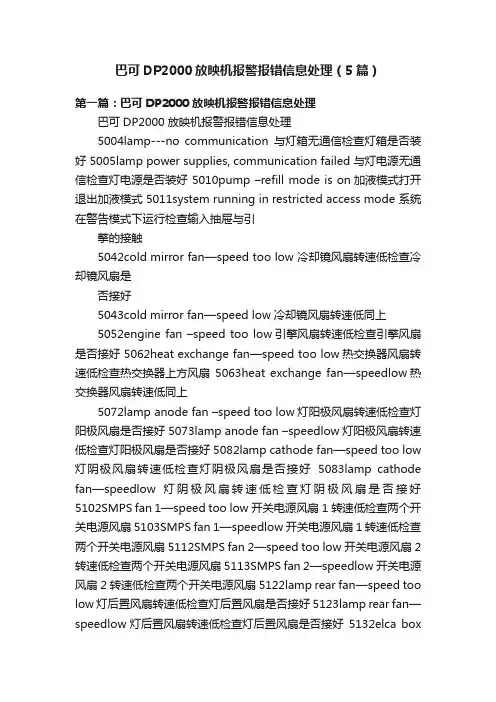

巴可DP2000放映机报警报错信息处理（5篇）
巴可DP2000放映机报警报错信息处理（5篇）第一篇：巴可DP2000放映机报警报错信息处理巴可DP2000放映机报警报错信息处理5004lamp---no communication与灯箱无通信检查灯箱是否装好 5005lamp power supplies, communication failed 与灯电源无通信检查灯电源是否装好 5010pump –refill mode is on加液模式打开退出加液模式 5011system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5042cold mirror fan—speed too low 冷却镜风扇转速低检查冷却镜风扇是否接好5043cold mirror fan—speed low冷却镜风扇转速低同上5052engine fan –speed too low引擎风扇转速低检查引擎风扇是否接好 5062heat exchange fan—speed too low热交换器风扇转速低检查热交换器上方风扇5063heat exchange fan—speedlow热交换器风扇转速低同上5072lamp anode fan –speed too low灯阳极风扇转速低检查灯阳极风扇是否接好 5073lamp anode fan –speedlow灯阳极风扇转速低检查灯阳极风扇是否接好 5082lamp cathode fan—speed too low 灯阴极风扇转速低检查灯阴极风扇是否接好5083lamp cathode fan—speedlow灯阴极风扇转速低检查灯阴极风扇是否接好5102SMPS fan 1—speed too low开关电源风扇1转速低检查两个开关电源风扇 5103SMPS fan 1—speedlow开关电源风扇1转速低检查两个开关电源风扇 5112SMPS fan 2—speed too low开关电源风扇2转速低检查两个开关电源风扇 5113SMPS fan 2—speedlow开关电源风扇2转速低检查两个开关电源风扇 5122lamp rear fan—speed too low灯后置风扇转速低检查灯后置风扇是否接好 5123lamp rear fan—speedlow灯后置风扇转速低检查灯后置风扇是否接好5132elca boxfan—speed too low 输入-通讯单元风扇转速低检查风扇与导线的连接情况 5133elca box fan—speedlow 输入-通讯单元风扇转速低检查风扇与导线的连接情况 5160engine switch—not OK引擎安装错误检查引擎固定螺丝5170FIB—not connectedFIB未连接好检查FIB确保两个螺丝拧紧 5180lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5191prism switch—warning , lens probably touches prism镜头位移过量调节镜头 5212pump—speed too low泵速度过低检查泵线缆接头，电源板5213pump—speedlow泵速度偏低检查泵线缆接头，电源板5230lens zoom position—requested target not reached调整或更换镜头镜头变焦无法达到指定位置5231lens focus position--requested target not reached调整或更换镜头镜头聚焦无法达到指定位置5232lens horizontal shift position--requested target not reached检查变焦马达，镜头位置镜头水平位移未达到指定位置5233 lens vertical shift position--requested target not reached检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237 lens position—clear requested target time out failed 镜头聚焦未达到指定位置同5231 5280ambient—temperature too high环境温度过高请改变环境温度5281ambient—temperaturehigh环境温度高请改变环境温度5283ambient—temperaturelow环境温度低请改变环境温度5284ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换 5285ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291DMD blue temperaturehigh蓝色通道DMD温度偏高检查热交换器的过滤器5293DMD blue temperature low蓝色通道DMD温度偏低光处理器单元没有启动5294DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295DMD blue temperature sensor short蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300DMD green temperature too high 绿色通道DMD温度过高更换过滤器 5301DMD green temperaturehigh绿色通道DMD温度偏高更换过滤器 5303DMD green temperaturelow绿色通道DMD 温度偏低光处理器单元没有启动5304DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310lamp temperature too high疝灯温度过高检查过滤网和抽风5311lamp temperaturehigh疝灯温度偏高检查过滤网和抽风5314lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线 5315lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线 5320FCB—force LPS off控制板强行关闭疝灯电源在日志中查找错误信息排除5330PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331PFC heat-sink—temperaturehigh散热器温度偏高检查进气口过滤网5340DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341DMD red temperaturehigh 红色通道DMD温度偏高检查滤网，液冷循环 5343DMD red temperature low红色通道DMD温度偏低光处理器单元没有启动 5344DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线 5350SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5360SMPS secondary heat-sink temperature too high检查滤网和开关电源（开关电源次散热器温度过高）5361SMPS secondary heat-sink temperaturehigh检查滤网和开关电源（开关电源次散热器温度偏高）5364SMPS secondary heat-sink temperature sensor open更换SMPS模块（开关电源次散热器温度传感器开路）5365SMPS secondary heat-sink temperature sensor short更换SMPS模块（开关电源次散热器温度传感器短路）5401+30v—voltage high+30v电压偏高更换风扇，马达控制板5403+30v—voltage low+30v电压偏低检查开关电源和控制板5411++5v—voltage high++5v电压偏高更换风扇，马达控制板5413++5v—voltage low++5v电压偏低更换风扇，马达控制板5431cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板 5432cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433cold mirror fan—voltagelow冷镜风扇电压偏低更换风扇，马达控制板 5441engine fan voltage high引擎风扇电压偏高更换风扇，马达控制板5442engine fan voltage too low引擎风扇电压过低更换风扇，马达控制板 5443engine fan voltagelow引擎风扇电压偏低更换风扇，马达控制板 5451heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板 5452heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5461lamp anode fan voltage high疝灯阳极风扇电压偏高更换风扇，马达控制板 5462lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板 5463lamp cathode fan voltage low疝灯阴极风扇电压低检查阴极风扇或控制板5471lamp cathode fan voltage high疝灯阴极风扇电压偏高更换风扇，马达控制板5472lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板 5492SMPS fan voltage too low开关电源风扇电压过低更换风扇，马达控制板 5493SMPS fan voltagelow开关电源风扇电压偏低更换风扇，马达控制板5501FIB +12v voltage high+12v 电压偏高检查供电板和开关电源5502FIB +12v voltage low+12v 电压偏低检查供电板和开关电源5521motor ,lens ,dowservoltage high马达镜头光闸电压高更换风扇，马达控制板 5523motor ,lens ,dowservoltage low马达镜头光闸电压低更换风扇，马达控制板 5531pump—voltage high泵电压偏高更换风扇，马达控制板5532pump—voltage too low泵电压过低更换风扇，马达控制板5533pump—voltagelow泵电压低更换风扇，马达控制板 5551TEC voltage highTEC半导体制冷器电压高检查单元线，控制板5553TEC voltage lowTEC半导体制冷器电压低检查单元线，控制板 5561ELCA box fan voltage highELCA box风扇电压高/检查单元线，温度传感器，控制板5563ELCA box fan voltage lowELCA box风扇电压低/检查单元线，温度传感器，控制板5571lamp rear fan voltage high灯后置风扇电压高更换风扇，马达控制板 5572lamp rear fan voltage low灯后置风扇电压低更换风扇，马达控制板 5573lamp rear fan voltage too low灯后置风扇电压过低更换风扇，马达控制板5581+12v voltage high+12v电压偏高更换风扇，马达控制板 5583+12v voltage low+12v电压偏低查电源板，风扇，马达控制板5640lamp power supplies，zero lamp power supplies detected 查电源接口，换LPS模块(疝灯电源无输出) 5641lamp power supplies--lamp is on but SMPS is off换SMPS模块，LPS 模块（疝灯亮但开关电源关闭）5642 lamp power supplies—at least one lamp power supply could not be detected 换灯电源（一个灯电源检测不到）5643 lamp power supplies—communication failed with at least one lamp power supply(至少一个疝灯供电装置通讯失败)重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off(疝灯点亮，但至少一个疝灯供电装置关闭)重新连接两个接口，更换整个灯电源模块5646lamp set on—failed点灯失败检查灯状况，运行时间是否超时 5647lamp—lamp is off due to an error关灯保护检查灯状况，运行时间是否超时 5654lamp run time—read failed读取灯运行时间失败检查灯箱是否装好5657lamp run time—exceeds maximum灯超时换灯，复位灯运行时间 5658lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好 5659lamp run time—warning疝灯运行时间报警换灯第二篇：煤矿监测监控系统报警信息处理制度监测监控系统报警信息处理制度为了确保监控系统故障能够安全、有序处理，结合我矿实际情况，制订本制度，望相关单位、人员严格执行。
BARCO DC (DP2K) 操作指导
§ 13 DVI_A_1280
14 DVI_A_2048
Page 4
2
PDF created with pdfFactory trial version
日常操作
A
启动放映机
u DP2K-xxC / DP2K-xxB
ì 1. 打开主电源开关 - 机房配电箱开关 - 开排风机
关闭放映机
u DP2K-xxC / DP2K-xxB ì 1. 关闭遮光板(4 – 红灯亮) ì 2. 关闭氙灯 (3 – 红灯亮). ì 3. 等待5～15分钟，氙灯冷却 ì 4. 关闭数字头电源 ì 5. 然后关闭配电箱供电 ì 6. 盖镜头盖
Page 7
Page 8
日常操作
开关机及放映流程简图
Page 18
9
PDF created with pdfFactory trial version
数字影院操作指导
§ 安全授权
若打开引擎盖或 拔插信号处理电路板 需要做
§ 用钥匙输入密码
D: 安全授权钥匙座
Page 19
日常维护
§ 清洁操作 （空气过滤网、风扇出口、机器底部、镜头）
(DP1200)
DP2K-15C XBO 3000W/DHP 1500小时
(DP1500) XBO 3000W/DHP XL 1500小时
1900小时
DP2K-20C XBO 4000W/DHP 1000小时
(DP2000 / DP2K-23B)
1300小时
DP90
XBO 4500W/DHP 1000小时
开机流程
准备
开启排风机
开启电源 系统自检 绿色LED亮
点灯
开镜头盖 绿色LED灯闪烁
最全的巴可放映机报警报错信息处理2016
巴可DP2000放映机报警报错信息处理5003light sensor - no communication 光线感应器 - 无通讯5004lamp---no communication 与灯箱无通信检查灯箱是否装好5005lamp power supplies, communication failed 与灯电源无通信检查灯电源线缆是否装好5010pump –refill mode is on 加液模式打开退出加液模式5011system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5020重新安装一下控制板的类似手机卡的卡片5041cold mirror fan - speed high 冷镜风扇–转速偏高5042cold mirror fan—speed too low 冷却镜风扇转速过低检查冷镜风扇及背板间连线是否接好，是否可以活动5043cold mirror fan—speed low 冷却镜风扇转速低同上5050 engine fan - speed too high 引擎风扇转速过高5051 engine fan - speed high 引擎风扇转速偏高5052engine fan –speed too low 引擎风扇转速低检查引擎风扇是否接好5053engine fan - speed low 引擎风扇速度低检查引擎风扇是否接好，是否可以活动5060heat exchanger fan - speed too high 热交换器风扇转速过高5061heat exchanger fan - speed high 热交换器风扇转速偏高5062heat exchange fan—speed too low 热交换器风扇转速过低检查热交换器上方风扇5063heat exchange fan—speed low 热交换器风扇转速偏低同上5070lamp anode fan - speed too high 灯阳极风扇转速过高5071 lamp anode fan - speed high 灯阳极风扇转速偏高5072 lamp anode fan –speed too low 灯阳极风扇转速低检查灯阳极风扇是否接好5073lamp anode fan –speed low 灯阳极风扇转速低检查灯阳极风扇是否接好5080lamp cathode fan - speed too high 灯阴极风扇转速过高5081 lamp cathode fan - speed high 灯阴极风扇转速偏高5082lamp cathode fan—speed too low 灯风扇控制速度低检查风扇接头和FCB 5083lamp cathode fan—speed low 灯阴极风扇转速低检查灯阴极风扇是否接好5100smps fan 1 (left side) - speed too high 开关电源风扇1（左侧）转速过高5101smps fan 1 (left side) - speed high 开关电源风扇1（左侧）转速偏高5102 SMPS fan 1—speed too low 开关电源风扇1转速过低检查两个开关电源风扇5103SMPS fan 1—speed low 开关电源风扇1转速偏低检查两个开关电源风扇5110smps fan 2 (right side) - speed too high 开关电源风扇2（右侧）转速过高5111smps fan 2 (right side) - speed high 开关电源风扇2（右侧）转速过高5112SMPS fan 2—speed too low 开关电源风扇2转速过低检查两个开关电源风扇5113SMPS fan 2—speed low 开关电源风扇2转速偏低检查两个开关电源风扇5120lamp rear fan - speed too high 灯后置风扇转速过高5121lamp rear fan - speed high 灯后置风扇转速偏高5122 lamp rear fan—speed too low 灯后置风扇转速过低检查灯后置风扇是否接好5123lamp rear fan—speed low 灯后置风扇转速偏低检查灯后置风扇是否接好5132elca box fan—speed too low 输入通讯单元风扇转速低检查风扇与导线的连接情况5133elca box fan—speed low 输入通讯单元风扇转速低检查风扇与导线的连接情况5140electronics fan 1 (top side) - speed too high 电子风扇1（顶面）转速过高5141electronics fan 1 (top side) - speed high 电子风扇1（顶面）转速偏高5142electronics fan 1 (top side) - speed too low 电子风扇1（顶面）转速过低5143electronics fan 1 (top side) - speed low 电子风扇1（顶面）转速偏低5150electronics fan 2 (bottom side) - speed too high 电子风扇2（底部）转速过高5151electronics fan 2 (bottom side) - speed high 电子风扇2（底部）转速偏高5152electronics fan 2 (bottom side) - speed too low 电子风扇2（底部）转速过低5153electronics fan 2 (bottom side) - speed low 电子风扇2（底部）转速偏低5160engine switch—not OK 引擎安装错误检查引擎固定螺丝5170FIB—not connected FIB未连接好检查FIB确保两个螺丝拧紧5180lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5190prism switch – error 棱镜开关- 错误5191prism switch—warning , lens probably touches prism 镜头位移过量调节镜头5210pump - speed too high 泵速度过高5211pump - speed high 泵速度偏高5212 pump—speed too low 泵速度过低检查水泵线缆接头接触，SMPS电源板电压;检查泵线缆接头，电源板5213pump—speed low 泵速度偏低检查泵线缆接头，电源板5230lens zoom position—requested target not reached 调整或更换镜头镜头变焦无法达到指定位置5231lens focus position-- requested target not reached 调整或更换镜头镜头聚焦无法达到指定位置5232lens horizontal shift position-- requested target not reached 检查变焦马达，镜头位置镜头水平位移未达到指定位置5233lens vertical shift position-- requested target not reached 检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237lens position—clear requested target time out failed 镜头聚焦未达到指定位置同5231 5250dmd red fan - speed too high 红色通道DMD风扇转速过高5251dmd red fan - speed high 红色通道DMD风扇转速偏高5252dmd red fan - speed too low 红色通道DMD风扇转速太低5253dmd red fan - speed low 红色通道DMD风扇转速偏低5260dmd green fan - speed too high 绿色通道DMD风扇转速过高5261dmd green fan - speed high 绿色通道DMD风扇转速偏高5262dmd green fan - speed too low 绿色通道DMD风扇转速太低5263dmd green fan - speed low 绿色通道DMD风扇转速偏低5270dmd blue fan - speed too high 蓝色通道DMD风扇转速过高5271dmd blue fan - speed high 蓝色通道DMD风扇转速偏高5272dmd blue fan - speed too low 蓝色通道DMD风扇转速太低5273dmd blue fan - speed low 蓝色通道DMD风扇转速偏低5280ambient—temperature too high 环境温度过高请改变环境温度5281ambient—temperature high 环境温度高请改变环境温度5283ambient—temperature low 环境温度低请改变环境温度5284ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换5285ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291DMD blue temperature high 蓝色通道DMD温度偏高检查热交换器的过滤器5293DMD blue temperature low 蓝色通道DMD温度偏低光处理器单元没有启动5294DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295DMD blue temperature sensor short蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300DMD green temperature too high绿色通道DMD温度过高更换过滤器5301DMD green temperature high 绿色通道DMD温度偏高更换过滤器5303DMD green temperature low 绿色通道DMD温度偏低光处理器单元没有启动5304DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310lamp temperature too high 疝灯温度过高检查过滤网和抽风5311lamp temperature high 疝灯温度偏高检查过滤网和抽风5314lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线5315lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线5320FCB—force LPS off 控制板强行关闭疝灯电源在日志中查找错误信息排除5330PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331PFC heat-sink—temperature high 散热器温度偏高检查进气口过滤网5332pfc heatsink - temperature too low PFC散热片- 温度过低5333pfc heatsink - temperature low PFC散热片- 温度偏低5340DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341DMD red temperature high 红色通道DMD温度偏高检查滤网，液冷循环5342dmd red - temperature too low 红色通道DMD温度过低5343DMD red temperature low 红色通道DMD温度偏低光处理器单元没有启动5344DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线5350SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5352smps primary heatsink - temperature too low 开关电源的主要散热片温度过低5353smps primary heatsink - temperature low 开关电源的主要散热片温度偏低5360SMPS secondary heat-sink temperature too high 检查滤网和开关电源（开关电源次散热器温度过高）5361SMPS secondary heat-sink temperature high 检查滤网和开关电源（开关电源次散热器温度偏高）5362smps secundary heatsink - temperature too low 开关电源次散热器温度过低5363smps secundary heatsink - temperature low 开关电源次散热器温度偏低5364SMPS secondary heat-sink temperature sensor open 更换SMPS模块（开关电源次散热器温度传感器开路）5365SMPS secondary heat-sink temperature sensor short 更换SMPS模块（开关电源次散热器温度传感器短路）5370dmd red fan - voltage too high 红色通道DMD风扇电压过高5371dmd red fan - voltage high 红色通道DMD风扇电压偏高5372dmd red fan - voltage too low 红色通道DMD风扇电压过低5373dmd red fan - voltage low 红色通道DMD风扇电压偏低5380dmd green fan - voltage too high 绿色通道DMD风扇电压过高5381dmd green fan - voltage high 绿色通道DMD风扇电压偏高5382dmd green fan - voltage too low 绿色通道DMD风扇电压过低5383dmd green fan - voltage low 绿色通道DMD风扇电压偏低5390dmd blue fan - voltage too high 蓝色通道DMD风扇电压过高5391dmd blue fan - voltage high 蓝色通道DMD风扇电压偏高5392dmd blue fan - voltage too low 蓝色通道DMD风扇电压过低5393dmd blue fan - voltage low 蓝色通道DMD风扇电压偏低5401+30v—voltage high +30v电压偏高更换风扇，马达控制板5403+30v—voltage low +30v电压偏低检查开关电源和控制板5411++5v—voltage high ++5v电压偏高更换风扇，马达控制板5413++5v—voltage low ++5v电压偏低更换风扇，马达控制板5420tec blue - voltage too high TEC蓝色- 电压过高5421tec blue - voltage high TEC蓝色- 电压偏高5422tec blue - voltage too low TEC蓝色- 电压过低5423tec blue - voltage low TEC蓝色- 电压偏低5430cold mirror fan - voltage too high 冷镜风扇- 电压过高5431cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板5432cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433cold mirror fan—voltage low 冷镜风扇电压偏低更换风扇，马达控制板5441engine fan voltage high 引擎风扇电压偏高更换风扇，马达控制板5442 engine fan voltage too low 引擎风扇电压过低更换风扇，马达控制板5443engine fan voltage low 引擎风扇电压偏低更换风扇，马达控制板5450heat exchanger fan - voltage too high 热交换器风扇电压过高5451heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板5452heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453 heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5460lamp anode fan - voltage too high 疝灯阳极风扇电压过高5461lamp anode fan voltage high 疝灯阳极风扇电压偏高更换风扇，马达控制板5462lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板5463lamp cathode fan voltage low 疝灯阴极风扇电压低检查阴极风扇或控制板5470lamp cathode fan - voltage too high 疝灯阴极风扇电压过高5471lamp cathode fan voltage high 疝灯阴极风扇电压偏高更换风扇，马达控制板5472lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板5473lamp cathode fan - voltage low 疝灯阴极风扇电压偏低5490smps fan - voltage too high 开关电源风扇电压过高5491smps fan - voltage high 开关电源风扇电压偏高5492SMPS fan voltage too low 开关电源风扇电压过低更换风扇，马达控制板5493SMPS fan voltage low 开关电源风扇电压偏低更换风扇，马达控制板5501FIB +12v voltage high +12v 电压偏高检查供电板和开关电源5502FIB +12v voltage low +12v 电压偏低检查供电板和开关电源5510tec green - voltage too high TEC绿色- 电压过高5511tec green - voltage high TEC绿色- 电压偏高5512tec green - voltage too low TEC绿色- 电压过低5513tec green - voltage low TEC绿色-电压偏低5521motor ,lens ,dowser voltage high 马达镜头光闸电压高更换风扇，马达控制板5523motor ,lens ,dowser voltage low 马达镜头光闸电压低更换风扇，马达控制板5530pump - voltage too high 泵电压过高5531pump—voltage high 泵电压偏高更换风扇，马达控制板5532pump—voltage too low 泵电压过低更换风扇，马达控制板5533pump—voltage low 泵电压偏低更换风扇，马达控制板5540tec red - voltage too high TEC红- 电压过高5541tec red - voltage high TEC红- 电压偏高5542tec red - voltage too low TEC红- 电压过低5543tec red - voltage low TEC红- 电压偏低5550tec - voltage too high TEC半导体制冷器电压过高5551TEC voltage high TEC半导体制冷器电压偏高检查单元线，控制板5552tec - voltage too low TEC半导体制冷器电压过低5553TEC voltage low TEC半导体制冷器电压偏低检查单元线，控制板5561ELCA box fan voltage high ELCA box风扇电压高检查单元线，温度传感器，控制板5563ELCA box fan voltage low ELCA box风扇电压低检查单元线，温度传感器，控制板5570lamp rear fan - voltage too high 灯后置风扇电压过高5571lamp rear fan voltage high 灯后置风扇电压高更换风扇，马达控制板5572lamp rear fan voltage low 灯后置风扇电压低更换风扇，马达控制板5573lamp rear fan voltage too low 灯后置风扇电压过低更换风扇，马达控制板5581+12v voltage high +12v电压偏高更换风扇，马达控制板5583+12v voltage low +12v电压偏低查电源板，风扇，马达控制板5590 tec red front - voltage too high TEC红前- 电压过高5591tec red front - voltage high TEC红前- 电压偏高5592tec red front - voltage too low TEC红前- 电压过低5593tec red front - voltage low TEC红前- 低电压5600tec green front - voltage too high TEC绿色前线- 电压过高5601tec green front - voltage high TEC绿色前线- 电压偏高5602tec green front - voltage too low TEC绿色前线- 电压过低5603tec green front - voltage low TEC绿色前线- 电压偏低5610tec blue front - voltage too high TEC蓝色前- 电压过高5611tec blue front - voltage high TEC蓝色前- 电压偏高5612tec blue front - voltage too low TEC蓝色前-电压过低5613tec blue front - voltage low TEC蓝色前- 低电压5620electronics fan 1 (top side) - voltage too high 电子风扇1（顶面）- 电压过高5621electronics fan 1 (top side) - voltage high 电子风扇1（顶面）- 电压偏高5622electronics fan 1 (top side) - voltage too low 电子风扇1（顶面）- 电压过低5623electronics fan 1 (top side) - voltage low 电子风扇1（顶面）- 电压偏低5630electronics fan 2 (bottom side) - voltage too high 电子风扇2（底部）- 电压过高5631electronics fan 2 (bottom side) - voltage high 电子风扇2（底部）- 电压偏高5632electronics fan 2 (bottom side) - voltage too low 电子风扇2（底部）- 电压过低5633electronics fan 2 (bottom side) - voltage low 电子风扇2（底部）- 电压偏低5640lamp power supplies，zero lamp power supplies detected 检查电源接口，换LPS模块(疝灯电源无输出)5641lamp power supplies-- lamp is on but SMPS is off 换SMPS模块，LPS 模块（疝灯亮但开关电源关闭）5642lamp power supplies—at least one lamp power supply could not be detected （一个灯电源检测不到）检查灯电源连线接触或更换灯或灯电源5643lamp power supplies—communication failed with at least one lamp power supply (至少一个疝灯供电装置通讯失败) 重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off (疝灯点亮，但至少一个疝灯供电装置关闭)重新连接两个接口，更换整个灯电源模块5646lamp set on—failed 点灯失败检查灯状况，运行时间是否超时5647lamp—lamp is off due to an error 关灯保护检查灯状况，运行时间是否超时5654lamp run time—read failed 读取灯运行时间失败检查灯箱是否装好5657lamp run time—exceeds maximum灯超时换灯，复位灯运行时间5658lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好5659lamp run time—warning 疝灯运行时间报警换灯5670dowser - set dowser open failed dowser -集dowser打开失败5800ti-boards - system status = fail 系统错-接触不良检查检查输入抽屉和引擎的接触5801ti-boards - security error, please authorize 安全问题--需安全认证进行安全认证5802ti-boards - power up self test = fail Ti板电源自检错临时处理措施可以放映，或换板5803ti-boards- powerup self test = fail ICP板问题5807ti-icp - read system status failed Ti-ICP读系统状态失败刷新软件并应用克隆，或更换ICP、HDSDI输入板，刷软件5811ti-boards - power-good = fail Ti板电源问题更换电源板5812ti-icp - read satellite info failed Ti-ICP读信息错更换HDSDI输入板5813ti-icp - satellite firmware mismatch Ti-ICP固件不匹配xxB系列ICP用到xxC上，刷新ICP软件，应用克隆5814ti-icp - self test = fail ICP 拔插ICP，升级软件并克隆5815 ti-icp - certificate error TI-ICP - 证书错误5816ti-icp - key error TI-ICP - 关键错误5817ti-icp - icp board not detected 没有检测到ICP板5830 TI Link decrypter - No communication TI连接解码-无通信，可以放映Enigma接触问题，软件升级ICP到v2.1以上.或开关顺序问题，与服务器连接冲突，在服务器关闭的情况下，重启机器。
巴可放映机DP2K-20C报错5835、5836
5835/36消除指南尊敬的巴可用户您好如果在放映的时候设备报错5835（尾灯黄色）或5836（尾灯红色），说明您放映机的安全日志将满或已满，5835可以正常放映，但5836放映的时候服务器会提示播放失败，设备无法正常运行。
如果出现5835，可以按照以下操作消除：1. 如果是DOLBY 或DOREMI 服务器，停止服务器播放，断电5 分钟后重启服务器和放映机。
使服务器处于待机状态半小时以上，尝试自动清理安全日志。
2. 如果是二代GDC服务器（非IMB，并且软件版本为7.8或以上），可使用服务器用户界面强行清理安全日志文件。
（低于7.8软件版本的，尝试上述步骤1。
并及时联系GDC升级服务器。
）具体步骤如下：A.点击服务器播放界面“控制面板”按钮，切换到如图画面：B.C.选择Adminpanel按钮，切换到如图画面：D.C.点击右下角FOCE，将光标移动到输入栏，输入密码“configos”E.F. D.点击“Diagnostics/Maintenance”按钮，切换到如下画面：G.H.E．点击“Reset ASM log retrieve”按钮，按照提示选择OK如果以上方法均无效，或设备报错5836，请尝试以下方法升级解码板可解决首先运行communicator，用户名“ST”，密码“default”进入管理员权限登录完成之后点击“维护”软件升级DC update如图所示选中第一项，点击NEXT如图，1 PACKAGE TAPE：Enigma link2 选择文件存储路径3 输入放映机的IP地址4运行“next”：出现如下所示，表面在升级过程中如图所示，表明升级成功，点击Finish返回备注：升级过程会持续20分钟左右，期间放映机会自动重启，此属于正常现象，请务理会，可能尾灯会出现红灯，也属于正常现象。

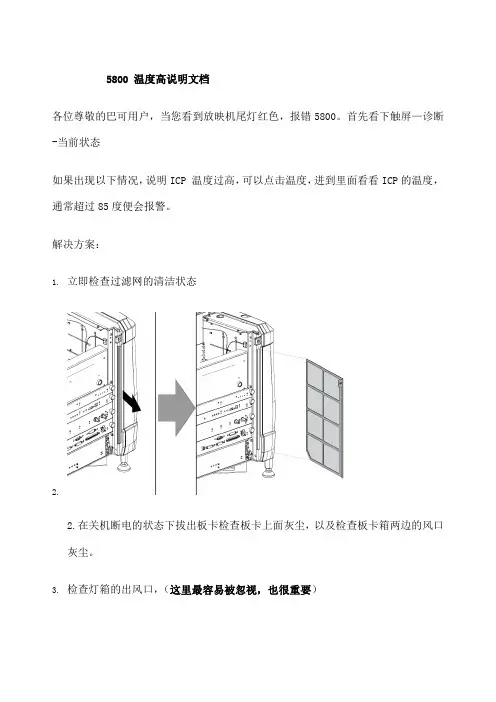

巴可放映机报错 温度高报错指导说明
5800 温度高说明文档
各位尊敬的巴可用户，当您看到放映机尾灯红色，报错5800。
首先看下触屏—诊断-当前状态
如果出现以下情况，说明ICP 温度过高，可以点击温度，进到里面看看ICP的温度，通常超过85度便会报警。
解决方案：
1.立即检查过滤网的清洁状态
2.
2.在关机断电的状态下拔出板卡检查板卡上面灰尘，以及检查板卡箱两边的风口
灰尘。
3.检查灯箱的出风口，（这里最容易被忽视，也很重要）
4.
5.
总结：
通过以上的清洁，基本消除报错。
其实无非就是放映机内的热空气出不去，而冷空气无法进来，自然导致机器内温度升高。
除了以上，平时也要求放映人员主要清洁过滤网，确认放映机房的温度，让放映机“轻轻松松”的工作，它才不会出问题。

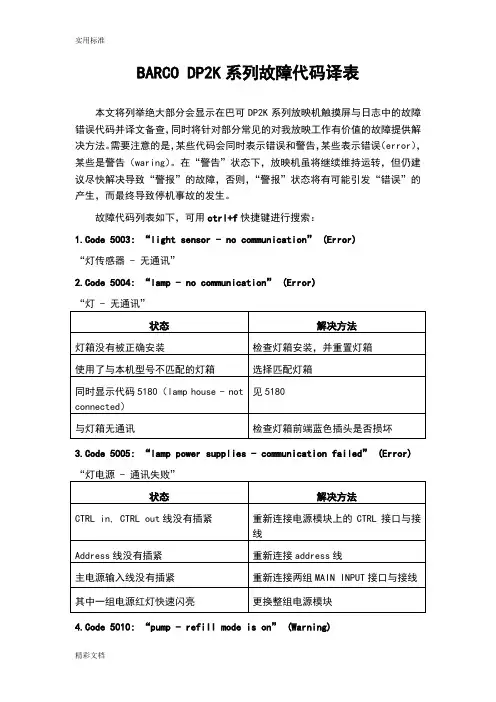

巴可DP2K系列故障代码
BARCO DP2K系列故障代码译表本文将列举绝大部分会显示在巴可DP2K系列放映机触摸屏与日志中的故障错误代码并译文备查，同时将针对部分常见的对我放映工作有价值的故障提供解决方法。
需要注意的是，某些代码会同时表示错误和警告，某些表示错误（error），某些是警告（waring）。
在“警告”状态下，放映机虽将继续维持运转，但仍建议尽快解决导致“警报”的故障，否则，“警报”状态将有可能引发“错误”的产生，而最终导致停机事故的发生。
故障代码列表如下，可用ctrl+f快捷键进行搜索：1.Code 5003: “light sensor - no communication” (Error)“灯传感器 - 无通讯”2.Code 5004: “lamp - no communication” (Error)“灯 - 无通讯”状态解决方法灯箱没有被正确安装检查灯箱安装，并重置灯箱使用了与本机型号不匹配的灯箱选择匹配灯箱同时显示代码5180（lamp house - not见5180connected）与灯箱无通讯检查灯箱前端蓝色插头是否损坏3.Code 5005: “lamp power supplies - communication failed” (Error) “灯电源 - 通讯失败”状态解决方法CTRL in, CTRL out线没有插紧重新连接电源模块上的CTRL接口与接线Address线没有插紧重新连接address线主电源输入线没有插紧重新连接两组MAIN INPUT接口与接线其中一组电源红灯快速闪亮更换整组电源模块4.Code 5010: “pump - refill mode is on” (Warning)“冷却泵 - 补充模式已开启”状态解决方法放映机切换至“补充模式”，只有冷却泵开启等冷却液补充完毕，点击“退出补充模式”5.Code 5042: “cold mirror fan - speed too low” (Error) “反射镜风扇 - 转速过低”6.Code 5043: “cold mirror fan - speed low” (Warning)“反射镜风扇 - 转速低”7.Code 5052: “engine fan - speed too low” (Error)“引擎风扇 - 转速过低”8.Code 5053: “engine fan - speed low” (Warning)“引擎风扇 - 转速低”9.Code 5062: “heat exchanger fan - speed too low” (Error) “散热器风扇 - 转速过低”10.Code 5063: “heat exchanger fan - speed low” (Warning) “散热器风扇 - 转速低”11.Code 5072: “lamp anode fan - speed too low” (Error) “灯阳极风扇 - 转速过低”12.Code 5073: “lamp anode fan - speed low” (Warning)“灯阳极风扇 - 转速低”13.Code 5082: “lamp cathode fan - speed too low” (Error) “灯阴极风扇 - 转速过低”14.Code 5083: “lamp cathode fan - speed low” (Warning) “灯阴极风扇 - 转速低”15.Code 5102: “smps fan 1 - speed too low” (Error)“开关电源风扇1 - 转速过低”16.Code 5103: “smps fan 1 - speed low” (Warning)“开关电源风扇1 - 转速低”17.Code 5112: “smps fan 2 - speed too low” (Error)“开关电源风扇2 - 转速过低”18.Code 5113: “smps fan 2 - speed low” (Warning)“开关电源风扇2 - 转速低”19.Code 5122: “lamp rear fan - speed too low” (Error)“灯后部风扇 - 转速过低”20.Code 5123: “lamp rear fan - speed low” (Warning)“灯后部风扇 - 转速低”21.Code 5132: “elcabox fan - speed too low” (Error)“电控盒风扇 - 转速过低”22.Code 5133: “elcabox fan - speed low” (Error)“电控盒风扇 - 转速低”23.Code 5160: “engine switch - not ok” (Error)“引擎开关 - 不正常”24.Code 5170: “fib - not connected” (Error)“解码板- 未连接”25.Code 5180: “lamp house - not connected” (Error)“灯箱 - 未连接”状态解决方法灯箱未正确安装检查灯箱是否已正确牢固安装，确认三颗锁定螺丝已锁紧开关损坏或未接触检查灯箱右下角固定螺丝对应的放映机内侧微动开关是否损坏或未接触风扇控制板失灵更换26.Code 5191: “prism switch - warning (lens probably touches prism)”(Warning)“棱镜开关 - 警告（镜头可能已触动棱镜）”状态解决方法镜头转动至极限，已触动到棱镜传感器重新调整镜头位置棱镜传感器失效拆除镜头并重启放映机，若仍有警告则为棱镜传感器失效27.Code 5212: “pump - speed too low” (Error)“冷却泵 - 转速过低”28.Code 5213: “pump - speed low” (Warning)“冷却泵 - 转速低”29.Code 5230: “lens zoom position - requested target not reached”(Warning)“镜头变焦位置 - 没有达到预定位置”状态解决方法所使用的为手动镜头更换电动镜头并设置镜头参数已激活镜头文件无法驱动已安装镜头检查镜头型号设置是否正确镜头文件损坏删除并重建所有现有镜头文件镜头预定位置已非常接近电动镜头机手动重置镜头，或重置放映机位置械极限镜头马达失灵使用小面板上的镜头位置控制按钮，若无反应，则为镜头马达失灵30.Code 5232: “lens horizontal shift position - requested target not reached” (Warning)“镜头水平移动位置 - 没有达到预定位置”状态解决方法镜头文件损坏参见5230手动重置镜头，或重置放映机位置镜头预定位置已非常接近电动镜头机械极限镜头马达失灵使用小面板上的镜头位置控制按钮，若无反应，则为镜头马达失灵31.Code 5233: “lens vertical shift position - requested target not reached” (Warning)“镜头垂直移动位置 - 没有达到预定位置”参见523232.Code 5237: “lens position - clear requested target time out failed”(Warning)“镜头位置 - 接受明确指令超时”33.Code 5280: “ambient - temperature too high” (Error)“环境 - 环境温度过高”状态解决方法前滤网堵塞清洗或更换环境温度过高降低环境温度抽风设备失灵修复抽风设备34.Code 5281: “ambient - temperature high” (Warning)“环境 - 环境温度高”参见528035.Code 5283: “ambient - temperature low” (Warning)“环境 - 温度低”36.Code 5284: “ambient - temperature sensor open” (Error)“环境 - 环境温感器断路”37.Code 5285: “ambient - temperature sensor short” (Error)“环境 - 环境温感器短路”38.Code 5290: “dmd blue - temperature too high” (Error)“蓝DMD - 温度过高”39.Code 5291: “dmd blue - temperature high” (Warning)“蓝DMD - 温度高”40.Code 5293: “dmd blue - temperature low” (Warning)41.Code 5294: “dmd blue - temperature sensor open” (Error) “蓝DMD - 温感器断路”42.Code 5295: “dmd blue - temperature sensor short” (Error) “蓝DMD - 温感器短路”43.Code 5300: “dmd green - temperature too high” (Error) “绿DMD - 温度过高”44.Code 5301: “dmd green - temperature high” (Warning)“绿DMD - 温度高”45.Code 5303: “dmd green - temperature low” (Warning)“绿DMD - 温度低”46.Code 5304: “dmd green - temperature sensor open” (Error) “绿DMD - 温感器断路”47.Code 5305: “dmd green - temperature sensor short” (Error) “绿DMD - 温感器短路”48.Code 5310: “lamp - temperature too high” (Error)“灯 - 温度过高”状态解决方法滤网堵塞清洗或更换滤网环境温度过高降低环境温度抽风设备失灵修复抽风设备氙灯阴/阳极风扇失灵检查阴/阳极风扇转速及电压49.Code 5311: “lamp - temperature high” (Warning)“灯 - 温度高”参见531050.Code 5314: “lamp - temperature sensor open” (Error)51.Code 5315: “lamp - temperature sensor short” (Error)“灯 - 温感器短路”52.Code 5320: “fcb - force lps off” (Error)“风扇控制板 - 灯电源强制关闭”53.Code 5330: “pfc heatsink - temperature too high” (Error)“散热器 - 温度过高”54.Code 5331: “pfc heatsink - temperature high” (Warning)“散热器 - 温度高”55.Code 5340: “dmd red - temperature too high” (Error)“红DMD - 温度过高”56.Code 5341: “dmd red - temperature high” (Warning)“红DMD - 温度高”57.Code 5343: “dmd red - temperature low” (Warning)“红DMD - 温度低”58.Code 5344: “dmd red - temperature sensor open” (Error)“红DMD - 温感器断路”59.Code 5345: “dmd red - temperature sensor short” (Error)“红DMD - 温感器短路”60.Code 5350: “smps primary heatsink - temperature too high” (Error) “开关电源主散热器 - 温度过高”61.Code 5351: “smps primary heatsink - temperature high” (Warning) “开关电源主散热器 - 温度高”62.Code 5360: “smps secundary heatsink - temperature too high” (Error) “开关电源副散热器 - 温度过高”63.Code 5361: “smps secundary heatsink - temperature high” (Warning)“开关电源副散热器 - 温度过高”64.Code 5364: “smps secundary heatsink - temperature sensor open”(Error)“开关电源副散热器 - 温感器断路”65.Code 5365: “smps secundary heatsink - temperature sensor short”(Error)“开关电源副散热器 - 温感器短路”66.Code 5401: “+30v - voltage high” (Warning)“+30v - 电压高”67.Code 5403: “+30v - voltage low” (Warning)“+30v - 电压低”68.Code 5411: “++5v - voltage high” (Warning)“++5v - 电压高”69.Code 5413: “++5v - voltage low” (Warning)“++5v - 电压低”70.Code 5431: “cold mirror fan - voltage high” (Warning)“反射镜风扇 - 电压高”71.Code 5432: “cold mirror fan - voltage too low” (Error)“反射镜风扇 - 电压过低”72.Code 5433: “cold mirror fan - voltage low” (Warning)“反射镜风扇 - 电压低”73.Code 5441: “engine fan - voltage high” (Warning)“引擎风扇 - 电压高”74.Code 5442: “engine fan - voltage too low” (Error)“引擎风扇 - 电压过低”75.Code 5443: “engine fan - voltage low” (Warning)“引擎风扇 - 电压低”76.Code 5451: “heat exchanger fan - voltage high” (Warning) “换热器风扇 - 电压高”77.Code 5452: “heat exchanger fan - voltage too low” (Error) “换热器风扇 - 电压过低”78.Code 5453: “heat exchanger fan - voltage low” (Warning) “换热器风扇 - 电压低”79.Code 5461: “lamp anode fan - voltage high” (Warning)“灯阳极风扇 - 电压高”80.Code 5462: “lamp anode fan - voltage too low” (Error) “灯阳极风扇 - 电压过低”81.Code 5463: “lamp anode fan - voltage low” (Warning)“灯阳极风扇 - 电压低”82.Code 5471: “lamp cathode fan - voltage high” (Warning) “灯阴极风扇 - 电压高”83.Code 5472: “lamp cathode fan - voltage too low” (Error) “灯阴极风扇 - 电压过低”84.Code 5473: “lamp cathode fan - voltage low” (Warning) “灯阴极风扇 - 电压低”85.Code 5492: “smps fan - voltage too low” (Error)“风扇控制板风扇 - 电压过低”86.Code 5493: “smps fan - voltage low” (Warning)“风扇控制板风扇 - 电压低”87.Code 5501: “fib +12v - voltage high” (Warning)“解码板 +12v - 电压过高”88.Code 5503: “fib +12v - voltage low” (Warning)“解码板 + 12v - 电压低”89.Code 5521: “motor (lens, dowser) - voltage high” (Warning) “马达（镜头、光闸） - 电压高”90.Code 5523: “motor (lens, dowser) - voltage low” (Warning) “马达（镜头、光闸） - 电压低”91.Code 5531: “pump - voltage high” (Warning)“冷却泵 - 电压高”92.Code 5532: “pump - voltage too low” (Error)“冷却泵 - 电压过低”93.Code 5533: “pump - voltage low” (Warning)“冷却泵 - 电压低”94.Code 5551: “tec - voltage high” (Warning)“珀耳贴致冷器 - 电压高”95.Code 5553: “tec - voltage low” (Warning)“珀耳贴致冷器 - 电压低”96.Code 5561: “elcabox fan - voltage high” (Warning)“电控盒风扇 - 电压高”97.Code 5562: “elcabox fan - voltage too low” (Error)“电控盒风扇 - 电压过低”98.Code 5563: “elcabox fan - voltage low” (Warning)“电控盒风扇 - 电压低”99.Code 5571: “lamp rear fan - voltage high” (Warning)“灯后部风扇 - 电压高”100.Code 5572: “lamp rear fan - voltage too low” (Error)“灯后部风扇 - 电压过低”101.Code 5581: “+12v - voltage high” (Warning)“+12v - 电压高”102.Code 5583: “+12v - voltage low” (Warning)“+12v - 电压低”103.Code 5640: “lamp power supplies - zero lamp power supplies detected”(Error)“灯电源 - 没有探测到灯电源”状态解决方法两电源模块其中之一主供电电缆断开检查电源模块上MAINS INPUT插槽及插线电源模块中“CTRL IN”与“CTRL OUT”插线断开检查电源模块中“CTRL IN”与“CTRL OUT”插槽及插线电源模块未安装到位重新安装灯电源控制板失灵更换灯电源模块闪红灯更换电源模块104.Code 5641: “lamp power supplies - lamp is on, but smps is off” (Error)状态解决方法开关电源板失灵更换灯电源模块失灵更换电源背板失灵更换105.Code 5642: “lamp power supplies - at least one lamp power supply could not be detected” (Error)参见5640106.Code 5643: “lamp power supplies - communication failed with at least one lamp power supply”(Error)参见5640107.Code 5644: “lamp power supplies - lamp is on, but at least one lamp power supply is off” (Error)参见5640108.Code 5646: “lamp - set lamp on failed” (Error)“灯 - 点灯失败”状态解决方法氙灯有触发，无法持续点燃1，氙灯寿命将尽，更换新灯2，触发器损坏109.Code 5647: “lamp - lamp is off due to an error” (Error)“灯 - 由于一个错误氙灯已熄灭”状态解决方法由于某些错误，灯电源被指令熄灭氙灯查看放映机日志寻找其他错误信息，首先解决此类错误问题灯电源故障查看灯电源指示灯，若红灯闪烁则更需换灯电源氙灯缺陷更换新灯110.Code 5654: “lamp run time - read failed” (Error)“灯运行时间 - 读取失败”111.Code 5657: “lamp run time - exceeds maximum” (Error)“灯运行时间 - 已到最大寿命”状态解决方法灯箱内氙灯已达到最大使用寿命更换新灯，或重置灯信息112.Code 5658: “lamp run time - read limits failed” (Error)“灯运行时间 - 限制读取失败”113.Code 5659: “lamp run time - warning” (Warning)状态解决方法灯箱内氙灯接近到最大使用寿命尽快更换新灯，或重置灯信息114.Code 5800: “ti-boards - system status = fail” (Error)“TI板 - 系统状态=失败”这是一个通用TI错误代码，需要进入触摸屏的“诊断-测试-自检”中勾选所有选项并进行检测，并将检测结果提供给服务商用以查找具体故障所在。
3.1.2.DP2000_1500 简单故障防范与排除
D-Cine PremiereDP2000/1500 简单故障防范与排除手册BARCO 数字放映机简单故障防范与排除一般情况下，可按Barco 数字放映机简单故障处理流程处理（如下图）。
放映机状态指示灯位置（一个）一、使用条件及要求1.2电源要求1.3安装与维修人身伤害或财产损失警告：为尽量避免由于电击、火灾、能量危害、机械危害与热害、紫外线与红外线能量危害和/或化学危害而遭受人身伤害或财产损失，只能由维修人员来安装和/或修理本设备。
•为避免火灾或电击危险，切勿将本设备浸入水或其他液体中，也不能接触水或其他液体。
•为避免电击危险，切勿私自拆卸本设备；在需要维修时，务必将其交给经过授权和培训的维修人员处理。
•使用非制造商推荐的配件，可能会引起火灾、导致电击或造成人身伤害。
投影机损坏如果不定期更换空气过滤器（应至少每月“清洁”一次投影室），将妨碍投影机内的空气流通，造成设备过热。
过热会导致投影机在运转过程中关闭。
为了确保投影机中保持正常的空气流通，且投影机符合电磁兼容性的要求，务必要在投影机运行时将所有盖板置于恰当的位置。
请确保不会将任何物体溅落或掉入投影机内部。
如果发生这种情况，请马上关闭投影机并切断电源。
请在合格维修人员进行检查之后，再对投影机执行操作。
安装投影机时，必须确保空气可以自由流入进气口，并且从冷却系统出来的热气可以自由排出。
不要将热敏材料放置在排气通道中或灯架上。
替换零部件如果需要使用替换零部件，请确保维修技术人员使用的是Barco 原厂替换零部件或与Barco 原厂零部件特性相同且经批准的替换零部件。
未经批准的替代品可能导致性能和稳定性降低，引起火灾、电击或其它危险。
未经批准的替代品会导致保修失效。
安全检查本投影机的维修或修理工作完成时，请让维修技术人员执行安全检查，以确定投影机的运转状态正常。
可能的爆炸危险请务必牢记以下注意事项：注意: 氙弧灯在高压条件下工作。
操作这种投影灯时，必须极其小心。
BARCO DC (DP2K) 操作指导
冷却液的补充与更换（S II）
§ 何时需要补充/更换冷却液？ § 补液操作方法和步骤 - 开上盖 - 直接加液到Min-Max间 § 更换液体操作方法 - 打气排出旧液，清洗通路 - 添加新液，补充模式排出气泡 § 注意事项 - 补充状态（内外循环的切换）恢复
Page 24
12
PDF created with pdfFactory trial version
Page 14
7
PDF created with pdfFactory trial version
日常操作
§
检查/调整灯电流
-
控制
-
服务
- 氙灯运行功率
/电流调整
1.常规模式 电流人工可调 2. CLO模式 电流自动可调
Page 15
日常操作 常规状态检查（使用触摸屏）
日常操作 常规状态检查（使用触摸屏）
Ø 检查影院处理状态 1.在 ‘Actual diagnostics/实时诊断’页
面； 2.在’ Cinema front end‘框，点
击’Detailed status’显示放映机图 像处理的状态信息
Page 11
日常操作 常规状态检查（使用触摸屏）
Ø 检查实时诊断信息 1.在 ‘Actual diagnostics/实时诊断’页
开机流程
准备
开启排风机
开启电源 系统自检 绿色LED亮
点灯
开镜头盖 绿色LED灯闪烁
待机状态 开启服务器
打开遮光板 选择放映模式
开始放映
服务器选节目 服务器播放
关机流程
放映结束 关闭遮光板
服务器停止播放 关闭服务器
关闭氙灯
快速检修数字放映机故障的探讨
快速检修数字放映机故障的探讨作者：陈海平来源：《中国科技纵横》2014年第08期【摘要】随着社会的进步，经济的发展，现电影事业也得到了迅速发展，为提升影院的放映质量，加大影院的客流量，现多数影院都选择了使用数字放映机，然而放映机的不断使用，其会出现各种故障，若不能及时排除这些故障，影院的正常放映将会受到影响，从而使影院遭受严重的经济损失。
虽然有专业的维修人员上门服务，但影院若能自行解决问题的话，其可在最短的时间内将故障排除，恢复正常放映。
因此必须掌握一些必要的维护、保养及维修知识。
本文首先简单介绍了巴可DP2000数字放映机常出现的故障，接着从实际出发，以一实例说明因放映机故障而带来的不便，由此而引发了对其的思考。
【关键词】数字放映机故障巴可DP20000 引言近些年来，电影事业呈现出蓬勃发展的势头，随着科学技术水平的不断提高，现很多新建影院都已广泛使用整套的2K数字放映设备，其中最主流的配置当属巴可DP2000数字放映机。
然而就像其他数字放映机一样，若在放映的过程当中出现了故障，影院一般很难进行自主维修，通常要等到巴可的专业维修人员才能进行检修，这是需要一段时间的，有时甚至是好几天，这在很大程度上影响了影院的日常运营，给影院造成了很大的经济损失。
1 巴可DP2000常见故障巴可DP2000数字放映机的尾灯有四种颜色表示四种不同的状态，其中红色表示告警，不能正常使用；黄色表示告警但不影响正常使用；绿色表示正常工作；蓝色表示应进行日常维护，但可正常使用[1]。
若放映机在使用时出现故障，其尾灯会呈红色或黄色，同时在触摸屏上会有故障或报警的相关信息。
总体来说，巴可2000的常见故障主要有以下几种：温度过高报警、氙灯信息读取失败、氙灯运行时间过长、排风系统故障、液流冷却系统异常、冷却泵速度过低、TI安全错误报警、镜头极限移位报警、TI系统状态错误、无图像输出、图像输出异常、图像闪烁、触摸屏故障、氙灯电源故障、开关电源板故障以及风扇控制板故障[2]。
DP2K数字放映机常见报警信息与处理
常见报警信息与处理DP1200、1500、2000、3000、xxC、xxB系列放映机快速启动指南-操作人员镜头操作注意事项警告：镜头清洁操作，注意先使用吹刷去除表面灰尘，使用不掉毛的擦镜头，从内向外擦拭，不要用强烈溶剂，禁止使用气泵吹操作注意事项：为了保证放映质量，应该经常检查画面的聚焦和不同画面格式一幕框的匹配在某个macro设置通道下（你需要调试图像的通道），点击触摸屏（软件）导航菜单的配置→镜头。
（1）“激活LENS file”下方的文件名就是你现在调整通道的LENS文件，准确几下该文件名（分清大小写），该文件名在对镜头调试后会消失，镜头调试完后需要保存到该文件。
点击“lens setting”，顺序（1）（2），即可根据屏幕的大小对镜头进行调试，必要时借助右边的测试图形，调整位移、变焦、聚焦，完成后点击“关闭”。
点击“保存”后会出现弹出的文件列表，找到刚才几下的文件名，保存，这时候刚才的调整结果就保存在下来了。
故障判断：问题一：图像不清晰1.进入镜头调整菜单，打出测试图，调整镜头聚焦2.如不好，联系影院技师或打巴可公司拂去热线，寻求技术支持问题二：图像大小与银屏不匹配1、进入镜头调整菜单，打出测试图，调整镜头聚焦2、如不好，联系影院技师或打巴可公司拂去热线，寻求技术支持问题三：镜头无法到位黄灯报警1、出现镜头偏移到限位位置或到不了设置，会报警，图像与屏幕也对不齐，这时就需要挪动机器的位置，找到一个合适的余量。
2、镜头跑位时，需要进入镜头调整菜单打出测试图，调整镜头位移。
3、如不好，联系影院技师或打巴可公司拂去热线，寻求技术支持更换新氙灯、清洁灯箱操作注意事项警告：操作时应佩戴上防护手防护面罩。
操作时请提前准备就等的防爆防护包装。
操作注意事项：一、取出灯箱1、使用一字改锥打开外壳的两颗快锁螺钉2、使用一字改锥一次松开灯箱的三颗固定螺钉3、双手握住上下把手，平行向外拉出灯箱，平放在台面上二、取出氙灯1、应佩戴防护用具2、使用5mm内六角，松开阴极Z轴出螺钉3、拆下灯箱侧面网状侧板4、右手从侧面伸进灯箱内持灯，左手拆下圆形UV镜阳极支架及阳极白色圆柱型座5、左手平行取出氙灯，放置先准备好的包装内，放置安全三、清洁全部灯箱要点按照有外到内的顺序清洁灯箱1、应使用无尘布清洁灯箱的反光镜、UV镜，过程应避免手指触碰到镜子表面2、检查Z轴内的球型转轴是否可以转动，如不能转动应使用工具恢复其润滑使之可以转动3、清洁固定灯阴阳极的固定螺柱及螺母四、安装氙灯阳极（白色）、阴极（黄铜）连接器、适配器重点1、安装灯阳极（小辫）的适配器，注意螺母与圆柱之间的距离为2-3扣，扭力9Nm2、检查灯阴极的螺母及螺口是否紧固，同样之间的距离为2-3扣，扭力9Nm3、安装灯阴极黄铜色适配器扭力2.5Nm五、安装固定氙灯1、右手持灯送进灯箱，右手从侧面辅助，并安装上UV镜面板2、使用5MM内六角，扭力2.5Nm固定氙灯阴极适配器螺钉；阴极、阳极连接器应正确安放到凹槽内。
巴可DP2K系列故障代码
BARCO DP2K系列故障代码译表本文将列举绝大部分会显示在巴可DP2K系列放映机触摸屏与日志中的故障错误代码并译文备查，同时将针对部分常见的对我放映工作有价值的故障提供解决方法。
需要注意的是，某些代码会同时表示错误和警告，某些表示错误（error），某些是警告（waring）。
在“警告”状态下，放映机虽将继续维持运转，但仍建议尽快解决导致“警报”的故障，否则，“警报”状态将有可能引发“错误”的产生，而最终导致停机事故的发生。
故障代码列表如下，可用ctrl+f快捷键进行搜索：5003: “light sensor - no communication” (Error)“灯传感器 - 无通讯”5004: “lamp - no communication” (Error)5005: “lamp power supplies - communication failed” (Error)5010: “pump - refill mode is on” (Warning)5042: “cold mirror fan - speed too low” (Error)“反射镜风扇 - 转速过低”5043: “cold mirror fan - speed low” (Warning)“反射镜风扇 - 转速低”5052: “engine fan - speed too low” (Error)“引擎风扇 - 转速过低”5053: “engine fan - speed low” (Warning)“引擎风扇 - 转速低”5062: “heat exchanger fan - speed too low” (Error)“散热器风扇 - 转速过低”5063: “heat exchanger fan - speed low” (Warning)“散热器风扇 - 转速低”5072: “lamp anode fan - speed too low” (Error)“灯阳极风扇 - 转速过低”5073: “lamp anode fan - speed low” (Warning)“灯阳极风扇 - 转速低”5082: “lamp cathode fan - speed too low” (Error)“灯阴极风扇 - 转速过低”5083: “lamp cathode fan - speed low” (Warning)“灯阴极风扇 - 转速低”5102: “smps fan 1 - speed too low” (Error)“开关电源风扇1 - 转速过低”5103: “smps fan 1 - speed low” (Warning)“开关电源风扇1 - 转速低”5112: “smps fan 2 - speed too low” (Error)“开关电源风扇2 - 转速过低”5113: “smps fan 2 - speed low” (Warning)“开关电源风扇2 - 转速低”5122: “lamp rear fan - speed too low” (Error)“灯后部风扇 - 转速过低”5123: “lamp rear fan - speed low” (Warning)“灯后部风扇 - 转速低”5132: “elcabox fan - speed too low” (Error)“电控盒风扇 - 转速过低”5133: “elcabox fan - speed low” (Error)“电控盒风扇 - 转速低”5160: “engine switch - not ok” (Error)“引擎开关 - 不正常”5170: “fib - not connected” (Error)“解码板- 未连接”5180: “lamp house - not connected” (Error)5191: “prism switch - warning (lens probably touches prism)” (Warning)5212: “pump - speed too low” (Error)“冷却泵 - 转速过低”5213: “pump - speed low” (Warning)“冷却泵 - 转速低”5230: “lens zoom position - requested target not reached” (Warning)5232: “lens horizontal shift position - requested target not reached”(Warning)5233: “lens vertical shift position - requested target not reached”(Warning)“镜头垂直移动位置 - 没有达到预定位置”参见52325237: “lens position - clear requested target time out failed”(Warning)“镜头位置 - 接受明确指令超时”“ambient - temperature too high” (Error)5280:“环境 - 环境温度高”参见52805283: “ambient - temperature low” (Warning)“环境 - 温度低”5284: “ambient - temperature sensor open” (Error)“环境 - 环境温感器断路”5285: “ambient - temperature sensor short” (Error)“环境 - 环境温感器短路”5290: “dmd blue - temperature too high” (Error)“蓝DMD - 温度过高”5291: “dmd blue - temperature high” (Warning)“蓝DMD - 温度高”5293: “dmd blue - temperature low” (Warning)“蓝DMD - 温度低”5294: “dmd blue - temperature sensor open” (Error)“蓝DMD - 温感器断路”5295: “dmd blue - temperature sensor short” (Error)“蓝DMD - 温感器短路”5300: “dmd green - temperature too high” (Error)“绿DMD - 温度过高”5301: “dmd green - temperature high” (Warning)“绿DMD - 温度高”5303: “dmd green - temperature low” (Warning)“绿DMD - 温度低”5304: “dmd green - temperature sensor open” (Error)“绿DMD - 温感器断路”5305: “dmd green - temperature sensor short” (Error)“绿DMD - 温感器短路”5310: “lamp - temperature too high” (Error)“灯 - 温度过高”5311: “lamp - temperature high” (Warning)“灯 - 温度高”参见53105314: “lamp - temperature sensor open” (Error)“灯 - 温感器断路”5315: “lamp - temperature sensor short” (Error)“灯 - 温感器短路”5320: “fcb - force lps off” (Error)“风扇控制板 - 灯电源强制关闭”5330: “pfc heatsink - temperature too high” (Error)“散热器 - 温度过高”5331: “pfc heatsink - temperature high” (Warning)“散热器 - 温度高”5340: “dmd red - temperature too high” (Error)“红DMD - 温度过高”5341: “dmd red - temperature high” (Warning)“红DMD - 温度高”5343: “dmd red - temperature low” (Warning)“红DMD - 温度低”5344: “dmd red - temperature sensor open” (Error)“红DMD - 温感器断路”5345: “dmd red - temperature sensor short” (Error)“红DMD - 温感器短路”5350: “smps primary heatsink - temperature too high” (Error)“开关电源主散热器 - 温度过高”5351: “smps primary heatsink - temperature high” (Warning)“开关电源主散热器 - 温度高”5360: “smps secundary heatsink - temperature too high” (Error)“开关电源副散热器 - 温度过高”5361: “smps secundary heatsink - temperature high” (Warning)“开关电源副散热器 - 温度过高”5364: “smps secundary heatsink - temperature sensor open” (Error)“开关电源副散热器 - 温感器断路”5365: “smps secundary heatsink - temperature sensor short” (Error)“开关电源副散热器 - 温感器短路”5401: “+30v - voltage high” (Warning)“+30v - 电压高”5403: “+30v - voltage low” (Warning)“+30v - 电压低”5411: “++5v - voltage high” (Warning)“++5v - 电压高”5413: “++5v - voltage low” (Warning)“++5v - 电压低”“反射镜风扇 - 电压高”5432: “cold mirror fan - voltage too low” (Error)“反射镜风扇 - 电压过低”5433: “cold mirror fan - voltage low” (Warning)“反射镜风扇 - 电压低”5441: “engine fan - voltage high” (Warning)“引擎风扇 - 电压高”5442: “engine fan - voltage too low” (Error)“引擎风扇 - 电压过低”5443: “engine fan - voltage low” (Warning)“引擎风扇 - 电压低”5451: “heat exchanger fan - voltage high” (Warning)“换热器风扇 - 电压高”5452: “heat exchanger fan - voltage too low” (Error)“换热器风扇 - 电压过低”5453: “heat exchanger fan - voltage low” (Warning)“换热器风扇 - 电压低”5461: “lamp anode fan - voltage high” (Warning)“灯阳极风扇 - 电压高”5462: “lamp anode fan - voltage too low” (Error)“灯阳极风扇 - 电压过低”5463: “lamp anode fan - voltage low” (Warning)“灯阳极风扇 - 电压低”“灯阴极风扇 - 电压高”5472: “lamp cathode fan - voltage too low” (Error)“灯阴极风扇 - 电压过低”5473: “lamp cathode fan - voltage low” (Warning)“灯阴极风扇 - 电压低”5492: “smps fan - voltage too low” (Error)“风扇控制板风扇 - 电压过低”5493: “smps fan - voltage low” (Warning)“风扇控制板风扇 - 电压低”5501: “fib +12v - voltage high” (Warning)“解码板 +12v - 电压过高”5503: “fib +12v - voltage low” (Warning)“解码板 + 12v - 电压低”5521: “motor (lens, dowser) - voltage high” (Warning)“马达（镜头、光闸） - 电压高”5523: “motor (lens, dowser) - voltage low” (Warning)“马达（镜头、光闸） - 电压低”5531: “pump - voltage high” (Warning)“冷却泵 - 电压高”5532: “pump - voltage too low” (Error)“冷却泵 - 电压过低”5533: “pump - voltage low” (Warning)“冷却泵 - 电压低”5551: “tec - voltage high” (Warning)“珀耳贴致冷器 - 电压高”5553: “tec - voltage low” (Warning)“珀耳贴致冷器 - 电压低”5561: “elcabox fan - voltage high” (Warning)“电控盒风扇 - 电压高”5562: “elcabox fan - voltage too low” (Error)“电控盒风扇 - 电压过低”5563: “elcabox fan - voltage low” (Warning)“电控盒风扇 - 电压低”5571: “lamp rear fan - voltage high” (Warning)“灯后部风扇 - 电压高”5572: “lamp rear fan - voltage too low” (Error)“灯后部风扇 - 电压过低”5581: “+12v - voltage high” (Warning)“+12v - 电压高”5583: “+12v - voltage low” (Warning)“+12v - 电压低”5640: “lamp power supplies - zero lamp power supplies detected” (Error)5642: “lamp power supplies - at least one lamp power supply could not be detected” (Error)参见56405643: “lamp power supplies - communication failed with at least one lamp power supply”(Error)参见56405644: “lamp power supplies - lamp is on, but at least one lamp power supply is off” (Error)参见56405646: “lamp - set lamp on failed” (Error)5647: “lamp - lamp is off due to an error” (Error)“灯 - 由于一个错误氙灯已熄灭”110.Code 5654: “lamp run time - read failed” (Error)“灯运行时间 - 读取失败”111.Code 5657: “lamp run time - exceeds maximum” (Error)5658: “lamp run time - read limits failed” (Error)“灯运行时间 - 限制读取失败”113.Code 5659: “lamp run time - warning” (Warning)114.Code 5800: “ti-boards - system status = fail” (Error)“TI板 - 系统状态=失败”这是一个通用TI错误代码，需要进入触摸屏的“诊断-测试-自检”中勾选所有选项并进行检测，并将检测结果提供给服务商用以查找具体故障所在。
巴可DP2K系列故障代码
BARCO DP2K 系列故障代码译表本文将列举绝大部分会显示在巴可DP2K系列放映机触摸屏与日志中的故障错误代码并译文备查，同时将针对部分常见的对我放映工作有价值的故障提供解决方法。
需要注意的是，某些代码会同时表示错误和警告，某些表示错误（error），某些是警告（waring ）。
在“警告”状态下，放映机虽将继续维持运转，但仍建议尽快解决导致“警报”的故障，否则，“警报”状态将有可能引发“错误”的产生，而最终导致停机事故的发生。
故障代码列表如下，可用ctrl+f快捷键进行搜索：1. Code 5003: “ light sen sor - no com muni cati on ” （Error）“灯传感器-无通讯”2. Code 5004: “ lamp - no com muni cati on ” （Error）“灯-无通讯”“ ”4.Code 5010: “ pump - refill mode is on“开关电源风扇1-转速过低”5.Code 5042:“cold mirror fan - speed too low“冷却泵-补充模式已开启”” (Error)” (Warni ng)“反射镜风扇 -转速过低”6.Code 5043: “cold mirror fan - speed low (Warni ng)“反射镜风扇 -转速低”7.Code 5052:“engine fan - speed too low(Error)“引擎风扇转速过低”8.Code 5053:“engine fan - speed low(Warni ng)“引擎风扇转速低”9.Code 5062: “heat excha nger fan - speed too low ” (Error)“散热器风扇 -转速过低”10.Code 5063: “ heat excha nger fan - speed low (Warni ng)“散热器风扇 -转速低”II.Code 5072: “lamp anode fan - speed too low (Error)“灯阳极风扇 -转速过低”12.Code 5073: “lamp anode fan - speed low (Warni ng)“灯阳极风扇 -转速低”13.Code 5082: “lamp cathode fan - speed too low ” (Error)“灯阴极风扇 -转速过低”14.Code 5083: “lamp cathode fan - speed low ” (Warni ng)“灯阴极风扇 -转速低”15.Code 5102: “smps fan 1 - speed too low (Error)16.Code 5103: “ smps fan 1 - speed low ” (Warning) “开关电源风扇 1 -转速低”17.Code 5112: “ smps fan 2 - speed too low ” (Error) “开关电源风扇 2 -转速过低”18.Code 5113: “ smps fan 2 - speed low ” (Warning) “开关电源风扇 2 -转速低”19.Code 5122: “lamp rear fan - speed too low ” (Error) “灯后部风扇- 转速过低”20.Code 5123: “lamp rear fan - speed low ” (Warning) “灯后部风扇- 转速低”21.Code 5132: “ elcabox fan - speed too low ” (Error) “电控盒风扇- 转速过低”22.Code 5133: “ elcabox fan - speed low ” (Error)“电控盒风扇- 转速低”23.Code 5160: “ engine switch - not ok ” (Error)引擎开关-不正常”24.Code 5170: “ fib - not conn ected ” (Error)“解码板-未连接”25.Code 5180: “lamp house - not conn ected ” (Error)26.Code 5191:“ prism switch - prism) ” (Warning)-warning (lens probably touches“棱镜开关警告（镜头可能已触动棱镜）27.Code 5212: “ pump - speed too low ” (Error)“冷却泵-转速过低”28.Code 5213:“pump - speed low“冷却泵-转速低”” (Warning)29.Code 5230: “ le ns zoom position -(Warning)-requested target not reached”“镜头变焦位置没有达到预定位置”30.Code 5232: “ le ns horiz on tal shift positi on - requestedtarget notreached ” (Warning)31. Code 5233: “ lens vertical shift position - requested target not reached ” (Warning)“镜头垂直移动位置-没有达到预定位置”参见523232. Code 5237: “ lens positi on - clear requested target time out failed (Warning)“镜头位置-接受明确指令超时”33. Code 5280: “ ambie nt - temperature too high ” (Error)34. Code 5281: “ ambie nt - temperature high ” (Warni ng)“环境-环境温度高”参见528035. Code 5283: “ ambie nt - temperature low ” (Warning)“环境-温度低”36. Code 5284: “ ambie nt - temperature sen sor ope n ” (Error)“环境-环境温感器断路”37. Code 5285: “ ambie nt - temperature sen sor short ” (Error)“环境-环境温感器短路”38. Code 5290: “ dmd blue - temperature too high ” (Error)“蓝DMD -温度过高”39. Code 5291: “ dmd blue - temperature high ” (Warni ng)“蓝DMD -温度高”40. Code 5293: “ dmd blue - temperature low ” (Warni ng)“蓝DMD -温度低”41. Code 5294: “ dmd blue - temperature sen sor ope n ” (Error) “蓝DMD -温感器断路”42. Code 5295: “ dmd blue - temperature sen sor short ” (Error) “蓝DMD -温感器短路”43. Code 5300: “ dmd gree n - temperature too high ” (Error)“绿DMD -温度过高”44. Code 5301: “ dmd gree n - temperature high ” (Warning)“绿DMD -温度高”45. Code 5303: “ dmd gree n - temperature low ” (Warning)“绿DMD -温度低”46. Code 5304: “ dmd gree n - temperature sen sor ope n ” (Error) “绿DMD -温感器断路”47. Code 5305: “ dmd gree n - temperature sen sor short ” (Error) “绿DMD -温感器短路”48. Code 5310: “lamp - temperature too high ” (Error)“灯温度过高”49. Code 5311: “lamp - temperature high ” (Warni ng)“灯-温度高”参见531050. Code 5314: “ lamp - temperature sensor open ” (Error)“灯- 温感器断路”51. Code 5315: “ lamp - temperature sensor short ” (Error)“灯- 温感器短路”52. Code 5320: “ fcb - force lps off ” (Error) “风扇控制板- 灯电源强制关闭”53. Code 5330: “ pfc heatsink - temperature too high ” (Error)“散热器- 温度过高”54. Code 5331: “ pfc heatsink - temperature high ” (Warning)“散热器- 温度高”55. Code 5340: “ dmd red - temperature too high ” (Error)“红DMD - 温度过高”56. Code 5341: “ dmd red - temperature high ” (Warning) “红DMD - 温度高”57. Code 5343: “ dmd red - temperature low ” (Warning) “红DMD - 温度低”58. Code 5344: “ dmd red - temperature sensor open ” (Error) “红DMD - 温感器断路”59. Code 5345: “ dmd red - temperature sensor short ” (Error) “红DMD - 温感器短路”60. Code 5350: “smps primary heatsink - temperature too high (Error)“开关电源主散热器- 温度过高”61. Code 5351: “ smps primary heatsink - temperature high (Warning)“开关电源主散热器- 温度高”62. Code 5360: “smps secundary heatsink - temperature too high (Error)开关电源副散热器 - 温度过高”66.Code 5401: “ +30v - voltage high ”(Warning)“ +30v - 电压高”67.Code 5403: “ +30v - voltage low ”(Warning)“+30v - 电压低”68.Code 5411: “ ++5v - voltage high ”(Warning)“ ++5v - 电压高”69.Code 5413: “ ++5v - voltage low ”(Warning)“ ++5v - 电压低”70.Code 5431: “ cold mirror fan - voltage high” (Warning)“反射镜风扇 -电压高”71.Code 5432: “ cold mirror fan - voltage too low” (Error)“反射镜风扇 -电压过低”72.Code 5433: “ cold mirror fan - voltage low” (Warning)“反射镜风扇 -电压低”73.Code 5441:“ engine fan - voltage high”(Warning)63.Code 5361: “ smps secundary heatsink (Warning)“开关电源副散热器 - 温度过高”64.Code 5364: “ smps secundary heatsink open ” (Error)“开关电源副散热器 - 温感器断路”65.Code 5365: “ smps secundary heatsink short ” (Error)“开关电源副散热器 - 温感器短路”temperature hightemperature sensortemperature sensor“引擎风扇- 电压高”74.Code 5442: “ engine fan - voltage too low(Error)“引擎风扇- 电压过低”75.Code 5443: “ engine fan - voltage low ” (Warning)引擎风扇- 电压低”76.Code 5451: “ heat exchanger fan - voltage high ” (Warning)“换热器风扇- 电压高”77.Code 5452: “ heat exchanger fan - voltage too low ” (Error)“换热器风扇- 电压过低”78.Code 5453: “ heat exchanger fan - voltage low ” (Warning)“换热器风扇- 电压低”79.Code 5461: “ lamp anode fan - voltage high ” (Warning)“灯阳极风扇- 电压高”80.Code 5462: “ lamp anode fan - voltage too low ” (Error)“灯阳极风扇- 电压过低”81.Code 5463: “ lamp anode fan - voltage low ” (Warning)“灯阳极风扇- 电压低”82.Code 5471: “ lamp cathode fan - voltage high ” (Warning)“灯阴极风扇- 电压高”83.Code 5472: “ lamp cathode fan - voltage too low ” (Error)“灯阴极风扇- 电压过低”84.Code 5473: “ lamp cathode fan - voltage low ” (Warning)“灯阴极风扇- 电压低”85.Code 5492: “ smps fan - voltage too low ”(Error)风扇控制板风扇- 电压过低”86.Code 5493: “ smps fan - voltage low ” (Warning)“风扇控制板风扇- 电压低”87.Code 5501: “ fib +12v - voltage high ” (Warning)“解码板+12v - 电压过高”88.Code 5503: “ fib +12v - voltage low ” (Warning)“解码板+ 12v - 电压低”89. Code 5521: “ motor (lens, dowser) - voltage high ” (Warning)“马达(镜头、光闸) - 电压高”90. Code 5523: “ motor (lens, dowser) - voltage low ” (Warning)“马达(镜头、光闸) - 电压低”91. Code 5531: “ pump - voltage high ” (Warning)“冷却泵- 电压高”92. Code 5532: “ pump - voltage too low ” (Error)“冷却泵- 电压过低”93. Code 5533: “ pump - voltage low ” (Warning)“冷却泵- 电压低”94. Code 5551: “ tec - voltage high ” (Warning)“珀耳贴致冷器- 电压高”95.Code 5553: “ tec - voltage low ” (Warning)“珀耳贴致冷器- 电压低”96.Code 5561: “ elcabox fan - voltage high ”(Warning)“电控盒风扇- 电压高”97.Code 5562: “ elcabox fan - voltage too low ” (Error)“电控盒风扇- 电压过低”98.Code 5563: “ elcabox fan - voltage low ”(Warning)“电控盒风扇- 电压低”99.Code 5571: “ lamp rear fan - voltage high ” (Warning)“灯后部风扇-电压高”lOO.Code 5572: “ lamp rear fan - voltage too low “灯后部风扇-电压过低”“+12v -电压高”“ +12v -电压低”103.Code 5640: “ lamp power supplies detected ” (Error)“灯电源没有探测到灯电源”104.Code 5641: “ lamp power supplies - lamp is on, but smps is off105. Code 5642: “ lamp power supplies - at least one lamp powersupply could not be detected ” (Error)参见5640(Error)101.Code 5581:“+12v - voltage high (Warni ng)102.Code 5583:“+12v - voltage low (Warni ng)-zero lamp power supplies106. Code 5643: “ lamp power supplies - com muni cati on failed with atleast one lamp power supply ” (Error)参见5640107. Code 5644: “ lamp power supplies - lamp is on, but at least onelamp power supply is off ” (Error)参见5640108. Code 5646: “ lamp - set lamp on failed ” (Error)109. Code 5647: “ lamp - lamp is off due to an error ” (Error)“灯由于一个错误氙灯已熄灭”110. Code 5654: “lamp run time - read failed ” (Error)“灯运行时间-读取失败”111. Code 5657: “lamp run time - exceeds maximum ” (Error)112. Code 5658: “ lamp run time - read limits failed ” (Error)“灯运行时间-限制读取失败”“”“ ”“ TI板-系统状态=失败”这是一个通用TI错误代码，需要进入触摸屏的“诊断-测试-自检”中勾选所有选项并进行检测，并将检测结果提供给服务商用以查找具体故障所在。
巴可放映机报警报错信息处理
巴可放映机报警报错信息处理巴可放映机报警报错信息处理5003light sensor - no communication 光线感应器 - 无通讯5004lamp---no communication 与灯箱无通信检查灯箱是否装好5005lamp power supplies, communication failed 与灯电源无通信检查灯电源线缆是否装好5010pump –refill mode is on 加液模式打开退出加液模式5011system running in restricted access mode 系统在警告模式下运行检查输入抽屉与引擎的接触5020重新安装一下控制板的类似手机卡的卡片5041cold mirror fan - speed high 冷镜风扇–转速偏高5042cold mirror fan—speed too low 冷却镜风扇转速过低检查冷镜风扇及背板间连线是否接好，是否可以活动5043cold mirror fan—speed low 冷却镜风扇转速低同上5050 engine fan - speed too high 引擎风扇转速过高5051 engine fan - speed high 引擎风扇转速偏高5052engine fan –speed too low 引擎风扇转速低检查引擎风扇是否接好5053engine fan - speed low 引擎风扇速度低检查引擎风扇是否接好，是否可以活动5060heat exchanger fan - speed too high 热交换器风扇转速过高5061heat exchanger fan - speed high 热交换器风扇转速偏高5062heat exchange fan—speed too low 热交换器风扇转速过低检查热交换器上方风扇5063heat exchange fan—speed low 热交换器风扇转速偏低同上5070lamp anode fan - speed too high 灯阳极风扇转速过高5071 lamp anode fan - speed high 灯阳极风扇转速偏高5072 lamp anode fan –speed too low 灯阳极风扇转速低检查灯阳极风扇是否接好5073lamp anode fan –speed low 灯阳极风扇转速低检查灯阳极风扇是否接好5080lamp cathode fan - speed too high 灯阴极风扇转速过高5081 lamp cathode fan - speed high 灯阴极风扇转速偏高5082lamp cathode fan—speed too low 灯风扇控制速度低检查风扇接头和FCB 5083lamp cathode fan—speed low 灯阴极风扇转速低检查灯阴极风扇是否接好5100smps fan 1 (left side) - speed too high 开关电源风扇1（左侧）转速过高5101smps fan 1 (left side) - speed high 开关电源风扇1（左侧）转速偏高5102 SMPS fan 1—speed too low 开关电源风扇1转速过低检查两个开关电源风扇5103SMPS fan 1—speed low 开关电源风扇1转速偏低检查两个开关电源风扇5110smps fan 2 (right side) - speed too high 开关电源风扇2（右侧）转速过高5111smps fan 2 (right side) - speed high 开关电源风扇2（右侧）转速过高5112SMPS fan 2—speed too low 开关电源风扇2转速过低检查两个开关电源风扇5113SMPS fan 2—speed low 开关电源风扇2转速偏低检查两个开关电源风扇5120lamp rear fan - speed too high 灯后置风扇转速过高5121lamp rear fan - speed high 灯后置风扇转速偏高5122 lamp rear fan—speed too low 灯后置风扇转速过低检查灯后置风扇是否接好5123lamp rear fan—speed low 灯后置风扇转速偏低检查灯后置风扇是否接好5132elca box fan—speed too low 输入通讯单元风扇转速低检查风扇与导线的连接情况5133elca box fan—speed low 输入通讯单元风扇转速低检查风扇与导线的连接情况5140electronics fan 1 (top side) - speed too high 电子风扇1（顶面）转速过高5141electronics fan 1 (top side) - speed high 电子风扇1（顶面）转速偏高5142electronics fan 1 (top side) - speed too low 电子风扇1（顶面）转速过低5143electronics fan 1 (top side) - speed low 电子风扇1（顶面）转速偏低5150electronics fan 2 (bottom side) - speed too high 电子风扇2（底部）转速过高5151electronics fan 2 (bottom side) - speed high 电子风扇2（底部）转速偏高5152electronics fan 2 (bottom side) - speed too low 电子风扇2（底部）转速过低5153electronics fan 2 (bottom side) - speed low 电子风扇2（底部）转速偏低5160engine switch—not OK 引擎安装错误检查引擎固定螺丝5170FIB—not connected FIB未连接好检查FIB确保两个螺丝拧紧5180lamp house—not connected 灯箱未连接好检查灯箱上的3个固定螺丝5190prism switch – error 棱镜开关- 错误5191prism switch—warning , lens probably touches prism 镜头位移过量调节镜头5210pump - speed too high 泵速度过高5211pump - speed high 泵速度偏高5212 pump—speed too low 泵速度过低检查水泵线缆接头接触，SMPS电源板电压;检查泵线缆接头，电源板5213pump—speed low 泵速度偏低检查泵线缆接头，电源板5230lens zoom position—requested target not reached 调整或更换镜头镜头变焦无法达到指定位置5231lens focus position-- requested target not reached 调整或更换镜头镜头聚焦无法达到指定位置5232lens horizontal shift position-- requested target not reached 检查变焦马达，镜头位置镜头水平位移未达到指定位置5233lens vertical shift position-- requested target notreached 检查变焦马达，镜头位置镜头垂直位移未达到指定位置5237lens position—clear requested target time out failed 镜头聚焦未达到指定位置同5231 5250dmd red fan - speed too high 红色通道DMD风扇转速过高5251dmd red fan - speed high 红色通道DMD风扇转速偏高5252dmd red fan - speed too low 红色通道DMD风扇转速太低5253dmd red fan - speed low 红色通道DMD风扇转速偏低5260dmd green fan - speed too high 绿色通道DMD风扇转速过高5261dmd green fan - speed high 绿色通道DMD风扇转速偏高5262dmd green fan - speed too low 绿色通道DMD风扇转速太低5263dmd green fan - speed low 绿色通道DMD风扇转速偏低5270dmd blue fan - speed too high 蓝色通道DMD风扇转速过高5271dmd blue fan - speed high 蓝色通道DMD风扇转速偏高5272dmd blue fan - speed too low 蓝色通道DMD风扇转速太低5273dmd blue fan - speed low 蓝色通道DMD风扇转速偏低5280ambient—temperature too high 环境温度过高请改变环境温度5281ambient—temperature high 环境温度高请改变环境温度5283ambient—temperature low 环境温度低请改变环境温度5284ambient—temperature sensor open 环境温度传感器开路检查传感器和导线或更换5285ambient—temperature sensor short 环境温度传感器短路检查传感器和导线或更换5290DMD blue temperature too high 蓝色通道DMD温度过高检查热交换器的过滤器5291DMD blue temperature high 蓝色通道DMD温度偏高检查热交换器的过滤器5293DMD blue temperature low 蓝色通道DMD温度偏低光处理器单元没有启动5294DMD blue temperature sensor open 蓝色通道DMD温度传感器开路修复导线或更换光处理器单元5295DMD blue temperature sensor short蓝色通道DMD温度传感器短路修复导线或更换光处理器单元5300DMD green temperature too high绿色通道DMD温度过高更换过滤器5301DMD green temperature high 绿色通道DMD温度偏高更换过滤器5303DMD green temperature low 绿色通道DMD温度偏低光处理器单元没有启动5304DMD green temperature sensor open 绿色通道DMD温度传感器开路检查传感器和导线5305DMD green temperature sensor short 绿色通道DMD温度传感器短路检查传感器和导线5310lamp temperature too high 疝灯温度过高检查过滤网和抽风5311lamp temperature high 疝灯温度偏高检查过滤网和抽风5314lamp—temperature sensor open 疝灯温度传感器开路检查传感器和导线5315lamp—temperature sensor short 疝灯温度传感器短路检查传感器和导线5320FCB—force LPS off 控制板强行关闭疝灯电源在日志中查找错误信息排除5330PFC heat-sink—temperature too high 散热器温度过高检查进气口过滤网5331PFC heat-sink—temperature high 散热器温度偏高检查进气口过滤网5332pfc heatsink - temperature too low PFC散热片- 温度过低5333pfc heatsink - temperature low PFC散热片- 温度偏低5340DMD red temperature too high 红色通道DMD温度过高检查滤网，液冷循环5341DMD red temperature high 红色通道DMD温度偏高检查滤网，液冷循环5342dmd red - temperature too low 红色通道DMD温度过低5343DMD red temperature low 红色通道DMD温度偏低光处理器单元没有启动5344DMD red temperature sensor open红色通道DMD温度传感器开路检查传感器和导线5345DMD red temperature sensor short红色通道DMD温度传感器短路检查传感器和导线5350SMPS primary heat-sink temperature too high 开关电源主散热器温度过高检查滤网和开关电源5351SMPS primary heat-sink temperature high 开关电源主散热器温度偏高检查滤网和开关电源5352smps primary heatsink - temperature too low 开关电源的主要散热片温度过低5353smps primary heatsink - temperature low 开关电源的主要散热片温度偏低5360SMPS secondary heat-sink temperature too high 检查滤网和开关电源（开关电源次散热器温度过高）5361SMPS secondary heat-sink temperature high 检查滤网和开关电源（开关电源次散热器温度偏高）5362smps secundary heatsink - temperature too low 开关电源次散热器温度过低5363smps secundary heatsink - temperature low 开关电源次散热器温度偏低5364SMPS secondary heat-sink temperature sensor open 更换SMPS模块（开关电源次散热器温度传感器开路）5365SMPS secondary heat-sink temperature sensor short 更换SMPS模块（开关电源次散热器温度传感器短路）5370dmd red fan - voltage too high 红色通道DMD风扇电压过高5371dmd red fan - voltage high 红色通道DMD风扇电压偏高5372dmd red fan - voltage too low 红色通道DMD风扇电压过低5373dmd red fan - voltage low 红色通道DMD风扇电压偏低5380dmd green fan - voltage too high 绿色通道DMD风扇电压过高5381dmd green fan - voltage high 绿色通道DMD风扇电压偏高5382dmd green fan - voltage too low 绿色通道DMD风扇电压过低5383dmd green fan - voltage low 绿色通道DMD风扇电压偏低5390dmd blue fan - voltage too high 蓝色通道DMD风扇电压过高5391dmd blue fan - voltage high 蓝色通道DMD风扇电压偏高5392dmd blue fan - voltage too low 蓝色通道DMD风扇电压过低5393dmd blue fan - voltage low 蓝色通道DMD风扇电压偏低5401+30v—voltage high +30v电压偏高更换风扇，马达控制板5403+30v—voltage low +30v电压偏低检查开关电源和控制板5411++5v—voltage high ++5v电压偏高更换风扇，马达控制板5413++5v—voltage low ++5v电压偏低更换风扇，马达控制板5420tec blue - voltage too high TEC蓝色- 电压过高5421tec blue - voltage high TEC蓝色- 电压偏高5422tec blue - voltage too low TEC蓝色- 电压过低5423tec blue - voltage low TEC蓝色- 电压偏低5430cold mirror fan - voltage too high 冷镜风扇- 电压过高5431cold mirror fan—voltage high 冷镜风扇电压偏高更换风扇，马达控制板5432cold mirror fan—voltage too low 冷镜风扇电压过低更换风扇，马达控制板5433cold mirror fan—voltage low 冷镜风扇电压偏低更换风扇，马达控制板5441engine fan voltage high 引擎风扇电压偏高更换风扇，马达控制板5442 engine fan voltage too low 引擎风扇电压过低更换风扇，马达控制板5443engine fan voltage low 引擎风扇电压偏低更换风扇，马达控制板5450heat exchanger fan - voltage too high 热交换器风扇电压过高5451heat exchange fan voltage high 热交换器风扇电压偏高更换风扇，马达控制板5452heat exchange fan voltage too low 热交换器风扇电压过低更换风扇，马达控制板5453 heat exchange fan voltage low 热交换器风扇电压偏低更换风扇，马达控制板5460lamp anode fan - voltage too high 疝灯阳极风扇电压过高5461lamp anode fan voltage high 疝灯阳极风扇电压偏高更换风扇，马达控制板5462lamp anode fan voltage too low 疝灯阳极风扇电压过低更换风扇，马达控制板5463lamp cathode fan voltage low 疝灯阴极风扇电压低检查阴极风扇或控制板5470lamp cathode fan - voltage too high 疝灯阴极风扇电压过高5471lamp cathode fan voltage high 疝灯阴极风扇电压偏高更换风扇，马达控制板5472lamp cathode fan voltage too high 疝灯阴极风扇电压过高更换风扇，马达控制板5473lamp cathode fan - voltage low 疝灯阴极风扇电压偏低5490smps fan - voltage too high 开关电源风扇电压过高5491smps fan - voltage high 开关电源风扇电压偏高5492SMPS fan voltage too low 开关电源风扇电压过低更换风扇，马达控制板5493SMPS fan voltage low 开关电源风扇电压偏低更换风扇，马达控制板5501FIB +12v voltage high +12v 电压偏高检查供电板和开关电源5502FIB +12v voltage low +12v 电压偏低检查供电板和开关电源5510tec green - voltage too high TEC绿色- 电压过高5511tec green - voltage high TEC绿色- 电压偏高5512tec green - voltage too low TEC绿色- 电压过低5513tec green - voltage low TEC绿色-电压偏低5521motor ,lens ,dowser voltage high 马达镜头光闸电压高更换风扇，马达控制板5523motor ,lens ,dowser voltage low 马达镜头光闸电压低更换风扇，马达控制板5530pump - voltage too high 泵电压过高5531pump—voltage high 泵电压偏高更换风扇，马达控制板5532pump—voltage too low 泵电压过低更换风扇，马达控制板5533pump—voltage low 泵电压偏低更换风扇，马达控制板5540tec red - voltage too high TEC红- 电压过高5541tec red - voltage high TEC红- 电压偏高5542tec red - voltage too low TEC红- 电压过低5543tec red - voltage low TEC红- 电压偏低5550tec - voltage too high TEC半导体制冷器电压过高5551TEC voltage high TEC半导体制冷器电压偏高检查单元线，控制板5552tec - voltage too low TEC半导体制冷器电压过低5553TEC voltage low TEC半导体制冷器电压偏低检查单元线，控制板5561ELCA box fan voltage high ELCA box风扇电压高检查单元线，温度传感器，控制板5563ELCA box fan voltage low ELCA box风扇电压低检查单元线，温度传感器，控制板5570lamp rear fan - voltage too high 灯后置风扇电压过高5571lamp rear fan voltage high 灯后置风扇电压高更换风扇，马达控制板5572lamp rear fan voltage low 灯后置风扇电压低更换风扇，马达控制板5573lamp rear fan voltage too low 灯后置风扇电压过低更换风扇，马达控制板5581+12v voltage high +12v电压偏高更换风扇，马达控制板5583+12v voltage low +12v电压偏低查电源板，风扇，马达控制板5590 tec red front - voltage too high TEC红前- 电压过高5591tec red front - voltage high TEC红前- 电压偏高5592tec red front - voltage too low TEC红前- 电压过低5593tec red front - voltage low TEC红前- 低电压5600tec green front - voltage too high TEC绿色前线- 电压过高5601tec green front - voltage high TEC绿色前线- 电压偏高5602tec green front - voltage too low TEC绿色前线- 电压过低5603tec green front - voltage low TEC绿色前线- 电压偏低5610tec blue front - voltage too high TEC蓝色前- 电压过高5611tec blue front - voltage high TEC蓝色前- 电压偏高5612tec blue front - voltage too low TEC蓝色前-电压过低5613tec blue front - voltage low TEC蓝色前- 低电压5620electronics fan 1 (top side) - voltage too high 电子风扇1（顶面）- 电压过高5621electronics fan 1 (top side) - voltage high 电子风扇1（顶面）- 电压偏高5622electronics fan 1 (top side) - voltage too low 电子风扇1（顶面）- 电压过低5623electronics fan 1 (top side) - voltage low 电子风扇1（顶面）- 电压偏低5630electronics fan 2 (bottom side) - voltage too high 电子风扇2（底部）- 电压过高5631electronics fan 2 (bottom side) - voltage high 电子风扇2（底部）- 电压偏高5632electronics fan 2 (bottom side) - voltage too low 电子风扇2（底部）- 电压过低5633electronics fan 2 (bottom side) -voltage low 电子风扇2（底部）- 电压偏低5640lamp power supplies，zero lamp power supplies detected 检查电源接口，换LPS模块(疝灯电源无输出)5641lamp power supplies-- lamp is on but SMPS is off 换SMPS模块，LPS 模块（疝灯亮但开关电源关闭）5642lamp power supplies—at least one lamp power supply could not be detected （一个灯电源检测不到）检查灯电源连线接触或更换灯或灯电源5643lamp power supplies—communication failed with at least one lamp power supply (至少一个疝灯供电装置通讯失败) 重新连接两个接口，更换整个灯电源模块5644 lamp power supplies—lamp is on but at least one lamp power supply is off (疝灯点亮，但至少一个疝灯供电装置关闭)重新连接两个接口，更换整个灯电源模块5646lamp set on—failed 点灯失败检查灯状况，运行时间是否超时5647lamp—lamp is off due to an error 关灯保护检查灯状况，运行时间是否超时5654lamp run time—read failed 读取灯运行时间失败检查灯箱是否装好5657lamp run time—exceeds maximum灯超时换灯，复位灯运行时间5658lamp run time—read limits failed 读取灯运行极限时间失败检查灯箱是否装好5659lamp run time—warning 疝灯运行时间报警换灯5670dowser - set dowser open failed dowser -集dowser打开失败5800ti-boards - system status = fail 系统错-接触不良检查检查输入抽屉和引擎的接触5801ti-boards - security error, please authorize 安全问题--需安全认证进行安全认证5802ti-boards - power up self test = fail Ti板电源自检错临时处理措施可以放映，或换板5803ti-boards- powerup self test = fail ICP板问题5807ti-icp - read system status failed Ti-ICP读系统状态失败刷新软件并应用克隆，或更换ICP、HDSDI输入板，刷软件5811ti-boards - power-good = fail Ti板电源问题更换电源板5812ti-icp - read satellite info failed Ti-ICP读信息错更换HDSDI输入板5813ti-icp - satellite firmware mismatch Ti-ICP固件不匹配xxB 系列ICP用到xxC上，刷新ICP软件，应用克隆5814ti-icp - self test = fail ICP 拔插ICP，升级软件并克隆5815 ti-icp - certificate error TI-ICP - 证书错误5816ti-icp - key error TI-ICP - 关键错误5817ti-icp - icp board not detected 没有检测到ICP板5830 TI Link decrypter - No communication TI连接解码-无通信，可以放映Enigma接触问题，软件升级ICP到v2.1以上.或开关顺序问题，与服务器连接冲突，在服务器关闭的情况下，重启机器。
数字电影放映机常见故障分析与处理
数字电影放映机常见故障分析与处理随着人民群众物质生活水平的显著提高，近年来，我国大力推进实施数字电影放映政策。
但是，数字电影放映机若出现故障，不仅耽误观影者时间，破坏观影者愉悦的心情，还会对电影本身也造成重大的损失。
因此，加强研究数字电影放映机的常见故障分析和处理方法，对提高数字电影放映质量和技术，推动人民群众精神文化的发展具有重要意义。
文章首先分析了数字电影放映机的结构及连接情况，总结了数字电影放映机的常见故障处理方法。
标签：数字电影放映机；常见故障；处理引言随着科技的进步，人们对精神文化生活的要求也日益提高，电影放映设备从最初的胶片放映机发展到如今的数字电影放映机，功能更加完备，而性价比越来越高。
[1]当前，我国高度重视城乡文化工程建设工作，数字电影放映机已在我国各大中型城市、乡镇影院中深入普及应用。
然而，由于很多影院的数字电影放映技术员的技术水平有限，没有完全掌握数字电影放映机的相关技术，数字电影放映机的调试、维护、保养以及故障维修工作仍然依赖于生产厂商，同时，数字电影放映机设备的故障维修相对较为繁琐，相关零配件的采购也比较困难，致使一些技术员无法及时准确地处理电影放映过程中的故障，对我国的文化工程的建设与发展造成了很大的不利影响。
因此，探索处理数字电影放映机常见故障的技术具有十分重要的意义。
1 数字电影放映机的结构文章以目前我国影院中常用的巴可DP2000型的数字电影放映机为例具体介绍其基本结构。
巴可DP2000数字电影放映机具有亮度出色、效率高、可靠性好等特点，它的结构可分为放映机头和放映机体两部分，放映机头安装于设备的正前方，其核心是DLP投影机，它的内部包含了三片数字微镜驱动器，分别处理图像中的红、绿、蓝三种基本颜色，从而提高了图像的分辨率和色彩还原度。
DLP投影机前还配置有高质量、可更换的变焦放映镜头，以便使放映画面完全充满整个银幕，变焦镜头的焦距范围从0.8：1至7.0：1不等，可满足不同规模影院的不同需求。
DP2K数字放映机常见报警信息与处理[优质文档]
![DP2K数字放映机常见报警信息与处理[优质文档]](https://img.taocdn.com/s3/m/163b41a4dc3383c4bb4cf7ec4afe04a1b071b035.png)
DP2K数字放映机常见报警信息与处理[优质文档] 常见报警信息与处理报警尾灯代码信息描述中文描述处理方法类型颜色正确维护放映机后在“诊断-智能维护”中，关闭6200 提醒蓝色maintenance-maintenance required 提醒用户放映机需要维护此提醒 5801 错误“安全问题-需安全认证” 用Dallas kay 安全钥匙进行认证蓝色 ti-link-delcryptor-service door tanper event5834 错误“安全问题-需安全认证” 用Dallas kay 安全钥匙进行认证蓝色ti-link-delcryptor-physical marriage tanper event5850 错误 IMB 插拔IMB或联系服务器厂商蓝色 imb-no communicaion 5646 错误开灯失败加大灯电流或更灯泡蓝色 lamp-set lamp on failed 5647 错误自动关灯加大灯电流或更灯泡蓝色 lamp-lamp is off due to an error6091 警告没检测到外部排风或风量小检测排风是否打开风速是否达到要求黄色 ail flow-on ail flow“插拔光传感器CLO连接，如果亮度值为“,”，5003 错误黄色 light sensor-no communication 光传感器没有连接则需要置光输出亮度测量值，如12fl。
”5180 错误灯箱没有连接重新安装灯箱黄色 lamp house-not connected 5659 警告灯泡运行时间将近注意灯泡运行时间，及时更换灯泡蓝色 lamp run time-warning5020 警告读不出机器序列号拔出控制板后，重新安装背板上的SIM卡蓝色system-read projerctor identification failed调整机器位置/倾角，调整镜头并保存，拔掉图中5191 警告蓝色 prism switch-warning(lens probably touches prism 镜头限位压缩敏传感器 5230 警告镜头限位微整机器位置/倾角，重做镜头文件黄色 lens zoom position-requested target not reached5231 警告镜头聚焦限位调整镜头，重做镜头文件黄色 lens focus position-requested target not reached5232 警告镜头水平偏移限位微整机器位置/倾角，重做镜头文件黄色 lens horizontal shift position-requested target not reached5233 警告镜头垂直偏移限位微整机器位置/倾角，重做镜头文件黄色 lens vertical shift position-requested target not reached5103 警告 SMPS左侧风扇转速低插拔或对换风扇的接口，检查故障是否转移黄色 smps fan 1(left side)-speed low5113 警告 SMPS右侧风扇转速低插拔或对换风扇的接口，检查故障是否转移黄色 smps fan 2(left side)-speed lowDP1200、1500、2000、3000、xxC、xxB系列放映机快速启动指南-操作人员镜头操作注意事项警告:镜头清洁操作，注意先使用吹刷去除表面灰尘，使用不掉毛的擦镜头，从内向外擦拭，不要用强烈溶剂，禁止使用气泵吹操作注意事项:为了保证放映质量，应该经常检查画面的聚焦和不同画面格式一幕框的匹配在某个macro设置通道下(你需要调试图像的通道)，点击触摸屏(软件)导航菜单的配置?镜头。
巴可投影机DP2K各类故障代码-2
代码5005 灯电源 -- 通讯失败C2 通讯电缆与通讯板的接口C3 单根的与通讯端口的连接处C 与制冷风扇的连接线错误代码5053：引擎风扇转速过低（警告）错误代码5063：热交换器风扇转速过低（警告）C 与热交换器风扇连接的供电电线C 氙灯阳极风扇连接电线FC 氙灯阴极风扇与背板供电连接线FC 与风扇连接的电线C 风扇电线连接单元错误代码 5133 elcabox 风扇转速过低（错误）C 与风扇连接的电线FZ 机动镜头聚焦马达连线LC 马达与供电背板的连线B 传感器与供电板之间的连接电线错误代码5290 ：“微镜显示蓝色 温度过高”（错误）此故障亮蓝灯，以温度过高代码显示，原因与代码5291一致SG 温度传感器前方电缆，DMD绿色通道SR 温度传感器前方电缆，DMD红色通道TB Peltier element前方电缆，DMD蓝色通道TG Peltier element前方电缆，DMD绿色通道TR Peltier element前方电缆，DMD红色通道L 位于冷循环和光输出管上方的温度传感器电缆CA 格式盘猫眼的电线SH 遮光板电缆LS 位于光输出管内的光传感器连接电缆C 将传感器与供电板连接的线路C 灯箱外连接电源背板与温度传感器的电路部分错误代码 5320：“强制切断氙灯供电”错误代码 5431：镜面冷却风扇，电压过高（警告）错误代码5451：“热交换器风扇电压过高”（警告）错误代码5452：“热交换器风扇电压过低”（错误）此故障以“热交换器风扇电压过低”报警，引起它的原因是：错误代码 5462：“氙灯阳极风扇，电压过低”（错误）此故障以“氙灯阳极风扇，电压过低”报警，引起它的原因是：错误代码 5472：“氙灯阴极风扇，电压过低”（错误）此故障以“氙灯阴极风扇，电压过低”报警，引起它的原因是：错误代码 5492：“SMPS板风扇，电压过低”（错误）此故障以“SMPS板风扇，电压过低”报警，引起它的原因是：SB 马达叶片SC 与马达的连接电缆SH 马达与格式主板连接线错误代码 5551：“TEC板电压过高”（警告）错误代码 5562：“elcabox风扇电压过低”（错误）此故障以“elcabox风扇电压过低”报警，引起它的原因是：B 与格式主板的连接线C 将归位马达与电主板连接的电缆D 将旋转马达与电主板连接的电缆S 处于光管入口的温度传感器L 该处温度传感器的连接电缆P 热管T1 处于冷却模块和DMD之间的TEC组件S2 处于TEC组件和DMD之间的温度传感器S3 处于DMD前方的温度传感器错误代码 6004：“座前，温度传感器开路”（警告）错误代码 6014：“红色道组件，温度传感器开路”（错误）R 红色道温度传感器G 绿色道温度传感器BL DMD水冷模块温度传感器FR DMD座前温度传感器E 光引擎温度传感器H 热管水冷模块温度传感器TB TEC能源供应蓝色道TG TEC能源供应绿色道TR TEC能源供应红色道BL/BT DMD水冷模块蓝色道温度传感器错误代码 7473：“氙灯阴极风扇电压过低”（警告）39页。
2K巴可放映机错误代码及处理
灯时间读取极限失败 FCB强行灯电源关闭 冷光镜风速太高 3D色轮运行失败 TI-ICP读系统状态失败 ti-icp读信息错误 TI连接解码-无通信，可以放映 安全log问题-Enigma 安全log问题-Enigma
处理方法 检查灯箱是否装好 检查灯电源线是否装好 检查冷镜风扇是否接好 检查引擎风扇是否接好 检查阳极风扇是否接好 检查阴极风扇是否接好 检查灯箱是否装好 调节镜头 检查水泵线缆接头接触，电源板 解决环境温度 解决环境温度 检查灯状况和运行时间是否超时 换灯，复位运行时间 更换灯电源 检查输入抽屉和引擎的接触或者是环境温度太低 安全认证 临时处理措施可以放映，或换板 换电源板 检查输入抽屉和引擎的接触
5807 5812 5830 5836 5835
错误描述 “lamp - no communication” “lamp power supplies - communication failed” “cold mirror fan - speed too low” “engine fan - speed too low” “lamp anode fan - speed too low” “lamp cathode fan - speed too low” “lamp house - not connected” “prism switch - warning (lens probably touches prism)” “pump - speed too low” “ambient - temperature too high” “ambient - temperature low” “lamp - lamp is off due to an error” “lamp run time - exceeds maximum” “lamp power supplies - at least one lamp power supply could not be detected” “ti-boards - system status = fail” “ti-boards - security error, please authorize” “ti-boards - power up self test = fail” “ti-boards - power-good = fail” System-running in restricted access mode Ti-boards-Interface board arm status=fail Ti-boards-interface board fpga load status=fail Ti-boards-processor board fpga load status=fail Lamp set on =faid Pump-refill mode is on Dmd blue-temperature low Dmd green-temperature low Dmd red-tempreature low Lamp run time-read failed
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巴可DP2K系列放映机故障诊断与处理许鹏【摘要】近几年随着电影事业不断蓬勃的发展，大量新建的影院都采用全套2K 数字电影放映设备，第二代巴可DP2K数字放映机成为影院的主流配置。
经过一段时间的使用，绝大多数影院对这套数字放映机的操作、维护、保养等知识能基本掌握到位。
本文主要从实际出发，更深层次解析使用巾如何快速诊断放映机故障，并及时做适当处理，【期刊名称】《现代电影技术》【年(卷),期】2012(000)012【总页数】5页(P36-39,19)【关键词】数字放映机;故障诊断;电影放映设备;电影事业;快速诊断;影院;第二代【作者】许鹏【作者单位】中影巴可公司【正文语种】中文【中图分类】TB857.1近几年随着电影事业不断蓬勃的发展，大量新建的影院都采用全套2K数字电影放映设备，第二代巴可DP2K数字放映机成为影院的主流配置。
经过一段时间的使用，绝大多数影院对这套数字放映机的操作、维护、保养等知识能基本掌握到位。
本文主要从实际出发，更深层次解析使用中如何快速诊断放映机故障，并及时做适当处理，以节省维修时间，尽量不影响放映或减少票房的损失，并总结和归纳一些故障代码和故障维修的经验给热爱技术的放映员能在不时之需提供帮助。
首先，举一个实际发生的案例。
某影院GDC服务器搭配巴可DP2K－20C放映机，影院报告放映某部3D影片色彩偏差，放映2D影片色彩正常。
遇到此类问题，要沉着冷静，明确思路，第一步要确定大体方向，用排除法逐步缩小范围，定位故障。
常用的方法是通道不变情况下，在银幕上投射出放映机内部测试图案。
如正常，说明此故障与放映机关系不大，应该重点考虑服务器问题，或者更换两根视频线测试。
如测试图不正常，说明放映机发生问题的可能性较大，应选择其他通道再次测试，这样能够判断是否由于通道设置Marco文件损坏而造成图像的偏色，从而缩小范围。
通过这样的排查思路，很快就找到了发生故障的原因——服务器的放映列表里同时加载了2D广告片和3D正片，这样播放造成了格式的不兼容，导致放映3D正片偏色，重新编辑播放列表即可排除故障。
以上案例说明遇到故障时需要仔细分析和明确思路，并制定一套解决问题的有效方案并加以实施，从而快速找到故障点并加以排除。
一、巴可DP2K系列放映机排查故障的方法和工具1.观察放映机各指示灯的工作情况A.放映机尾灯共有4种状态，红色（告警，不能使用），黄色（告警，不影响使用），绿色（正常工作）蓝灯（提醒日常维护，可以正常使用）。
具体说明一下两种蓝灯常亮的情况:①显示告警5659:lamp run time－warning，氙灯寿命剩余30小时提示，复位则灯泡信息可以清零，警告消失。
②显示告警6200:maintenance－maintenance required，放映机智能维护选项，定期提醒用户对设备做维护保养，旨在保证放映机处于良好工作状态，延缓设备老化，保持性能，降低环境因素引起的故障率。
做好维护后，可以登入触摸屏，找到“智能维修”，选择对应的选项进行复位。
B.观察放映机各板块上的指示灯工作状态是否正常，放映机信号处理部分和控制部分主要由风扇控制板，ICP板，HDSDI视频板（IMB板）和影院控制板组成。
如图1所示。
图1①风扇控制板:用于提供各风扇、帕尔贴散热片和冷却泵电压及监测其转速和温度。
共有4个LED指示灯。
＋＋12V，＋24V绿色指示灯正常，表示12V，24V电压正常。
＋VTEC指示灯亮，表示提供帕尔贴芯片电压有效。
Hardware Error红色指示灯亮，说明某一风扇转速不正常或者某DMD温度过高等。
如图2所示。
图2 注:帕尔贴是从英文“Peltier”一词翻译过来的，也叫半导体冷却，是一种产生负热阻的制冷技术。
②ICP板:集成影院处理板，主要处理视频图像信息，存储内部测试图和银幕文件（Screen）及色彩校正文件（MCGD），主要观察5个指示灯状态。
如图3所示。
图3ICP Power—ICP电源指示，正常时蓝色常亮SW SART—ICP软件状态指示，正常时绿色闪烁，故障时红色或橙色常亮OS STAT—ICP操作系统指示，正常时绿色常亮，故障时熄灭，红色或黄色灯亮FMT STAT—ICP格式化状态，正常时绿色常亮，故障时红色或黄色灯亮ICP STAT—ICP主配置状态，正常时绿色常亮，故障时红色或黄色灯亮③HD－SDI视频板（IMB卡）:接受服务器过来的视频信号并处理后送入ICP板。
观察AB口各有两个指示灯。
SEL正常时为绿色，SYNC正常时为黄色灯。
例如:播放进口片，4个指示灯都会亮起，说明激活了两个视频端口。
播放MPEG2国产片，只有A口的两个指示灯亮，因为只用一根视频线传送数据即可。
如此板被IMB板卡替代，请参考不同服务器IMB板指示灯的情况，从而有利于对图像和声音问题做判断。
2.使用触摸屏判断故障A.查看触摸屏对话框弹出的告警代码或错误信息:如code 5004:lamp－no communication （氙灯－没有通信）。
B.进入诊断菜单中查看各个风扇、冷却泵的电压和转速，各DMD芯片和灯泡的温度。
C.进入测试图快捷方式下播放各种测试图辅助判断图像问题。
D.使用视频路径功能，逐级测试放映机内部视频链路的图像信号，可以分别由 HD －SDI板，DVI端口（影院控制板）、ICP板播放机器内部图像，从而准确定位哪块板卡所引起的故障。
如图4所示。
图4E.使用放映机的自检功能，可以对放映机的板卡状态及功能进行全面的测试，软件自动生成各项内容结果以便于快速诊断。
注意:此功能持续10分钟左右，禁止在播放影片时使用。
如图5所示。
3.下载日志文件如遇到疑难问题，下载放映机日志可以辅助分析故障。
下载日志文件分为两种:一种为放映机日志（Barco），另一种为TI日志（ICP）。
也可以创建压缩的诊断包存储到U盘或触摸屏，以便厂方工程师分析和诊断故障。
图5综上所述，在遇到故障时，应该仔细观察指示灯状态，合理使用各种诊断工具，可以快速准确地判断出故障所在，为最终解决故障赢得时间。
二、常见故障和处理方法1.安全认证告警通常在打开引擎侧盖或者拔插过ICP板、HDSDI视频输入板（或IMB板）和影院控制板后会出现不同的告警。
A.没配置IMB板的机器告警5801:ti－linkdecryptor－service door open （维修门被打开）和5834:ti－link－decryptor－physical marriage temper event （物理链接断开）。
解决的办法:用电子钥匙做安全认证，等待1分钟告警即可消除。
如只是打开引擎盖维护放映机的，通常只会报“5801”一个告警，不必用电子钥匙授权，只要登入触摸屏，进入诊断菜单，查看链路加密状态为失败，点击“End service door temper”（结束维修门干预），等待安全链路恢复即可。
如图6所示。
B.配置IMB板卡的机器取决于不同品牌的服务器及其软件版本的不同，以GDC服务器为例说明。
①GDC IMB软件版本低于5.42的，放映机不会红灯告警。
但是需要在服务器端复位IMB板卡，恢复安全链路，否则播放影片时会出现服务器与放映机连接错误。
②GDC IMB软件版本高于或等于5.42的，放映机会显示关于IMB的红灯告警:5851:imb－service door tamper event（imb维修门被打开）和5854:imb－physical marriage tamper event （imb物理链接断开）。
则需要用电子钥匙授权，消除告警信息。
图62.字幕问题如同图像，字幕也是由服务器和放映机共同产生的，遇到没有字幕或者放映中途丢失字幕，应从多方面入手综合考虑问题。
A.检查服务器到放映机的网线链接是否正常。
B.放映机ICP版本是否过低，如低于V2.1.276，需要升级ICP软件。
如还不能解决，安装ICP补丁包；或升级巴可软件至最新版本。
C.服务器软件是否与放映机ICP软件相匹配，如杜比服务器某版本与ICPV2.2.291不兼容，造成字幕丢失，应同时升级服务器和ICP软件至高版本。
D.GDC二代服务器中要在subtitle overlay（字幕叠加）前打勾，确保字幕由服务器生成。
如图7所示。
图73.安全日志告警放映机安全日志文件是由服务器生成并写入放映机解码板内的，正常情况下会定时清除日志文件，如果经常不按规范开机顺序启动设备或服务器软件版本低，服务器就不能及时清理，会导致日志文件的溢出，放映机会出现告警5835:Ti－link－decryptor－security log warning（日志文件溢出警告）和5836:Ti－link－decryptor－security log error （日志文件溢出错误）。
处理办法有:A.尝试把放映机和服务器处于待机状态30分钟以上，服务器会自动清理放映机的日志文件，重启后告警消失。
B.如是GDC服务器，检查软件版本，升级软件至版本7.7a或7.7b并加补丁包修正，或者将服务器软件升级至版本7.8。
C.升级放映机上解码板Enigma软件版本至V1.6。
D.如还不能解决，拆下HD－SDI视频卡，更换上面的解码板后，需重新做安全认证，并升级解码板软件至最新版本V1.6。
4.灯电源故障巴可DP2K系列放映机的灯电源都是冗余电源，如其中一组出现故障，不会熄灭氙灯而影响正常放映。
各模块与放映机之间由地址线、控制线和电源线相连，采用模块化设计，更换较为简单。
通常告警代码有5642（5644）lamp power suppliesat least one lamp power supply could not be detected（灯电源——至少一组灯电源未检测到）。
或者5646:lamp－set lamp on failed （点灯失败）。
首先应该检查放映机进电是否正常，零地电压是否在正常范围内。
A.观察每个电源模块5个LED指示灯状态是否正常。
如图8所示。
图8①待机状态:LVPS／OK橘黄色，其余指示灯不亮。
点灯状态:LVPS／OK橘黄色，LAMP ON、PFC OK、LPS OK指示灯为绿色，ERR红色指示灯不亮。
②故障状态:ERR红色指示灯闪烁，LVPS、LAMP ON、PFC OK、LPS OK任何一个熄灭，均有故障，需要更换电源模块。
B、更换电源模块的步骤:①拔除触摸屏与放映机的连接线，②打开放映机后盖，③断开电源模块的电源输入线、控制线和地址线，④用10号套筒或扳手松开电源输出线（小心螺母和垫片），⑤松开两颗一字弹簧螺丝，抽出电源模块即可，⑥安装新的氙灯电源。
5.镜头相关问题巴可放映机均是使用电动镜头和光学变焦的方法实现遮幅和宽银幕画幅之间的切换，可以有效利用成像芯片分辨率和灯的光输出。
