光伏串焊工艺流程
光伏厂串焊机操作工一天的工作流程
光伏厂串焊机操作工一天的工作流程1.早上7点，打卡上班，检查设备和工作地点的安全情况。
At 7am in the morning, clock in for work and check the safety of the equipment and workplace.2.确保所有操作工具和设备都处于正常工作状态。
Ensure that all operating tools and equipment are in normal working condition.3.准备好所需的工作材料和零部件，确保生产线的畅通。
Prepare the necessary working materials and parts to ensure smooth production line.4.检查串焊机的电气连接和控制系统。
Inspect the electrical connections and control system of the string welding machine.5.打开串焊机的电源，进行预热和调试。
Turn on the power of the string welding machine, preheat and debug.6.进行自检，确保串焊机的各项功能正常。
Conduct a self-test to ensure that all functions of the string welding machine are normal.7.调整串焊机的焊接参数，根据产品要求进行设置。
Adjust the welding parameters of the string welding machine according to the product requirements.8.检查光伏电池片的质量和表面情况。
Inspect the quality and surface condition of the photovoltaic cells.9.安装好光伏电池片，准备进行焊接。
光伏组件手工焊接作业指导书
1.作业流程图2.作业准备2.1 人员穿着：在更衣室将工作服、鞋、帽穿戴整齐。
作业时将口罩、指套戴好，口罩要求遮住口鼻，指套要求10指全戴，不允许戴有尖锐棱角的饰品进入车间；2.2 工作区域5S：根据划定的个人5S责任区域开始做整理、整顿、清扫、清洁、素养等活动；整理：区分要与不要的物品，现场只保留必需的物品；整顿：必需品依规定定位、定方法摆放整齐有序，明确标示；清扫：清除现场内的脏污、清除作业区域的物料垃圾；清洁：将整理、整顿、清扫实施的成果2小时重复一次，维持其成果；素养：人人按文件要求操作，养成良好的习惯；2.3 工装夹具2.3.1 每班生产前，生产部门使用烙铁测温仪检查烙铁温度，测试前在烙铁头上包裹一层焊锡，热电偶使用次数≤50次；使用加热板测温仪检查加热装置表面温度，填写《焊接温度记录表》；2.3.3 每班生产前点检烙铁头，烙铁头如有破损、氧化严重，需及时更换，填写《烙铁头更换记录表》烙铁头使用≤15天；2.3.4 将海绵切成55*55mm，中心孔直径15mm的小块湿润后放入烙铁架存放盒内，每隔2小时将海绵浸泡在水中，清洁2-5秒，清除锡渣和污迹；提起海绵，轻轻挤干，轻甩无水迹、锡渣；填写《海绵清洗记录表》，海绵使用≤7天；2.3.5单焊焊接≤12片电池片清洗一次烙铁头，串焊焊接一串电池片清洗一次烙铁头；2.3.6 每班生产前单焊员工自检焊接工装是否良好，如有损坏及时更换；2.3.7 每班生产前串焊员工自检串焊模板、串盒是否良好，如有损坏及时更换；3.作业步骤3.1 领取电池片：从电池片周转车内领取2个组件放置在焊接区域未焊组件指定位置；3.2 检查电池片：焊接前需对每个组件四周边缘检查有无缺角、崩边；3.3 单焊3.3.1 右手轻轻拿取一片电池片正面朝上放到加热台上，要求拿取电池片中央位置，目视检验电池片正面无缺角、花片、印刷错误等外观缺陷；接工装上滑动到电池片对应的主柵线上。
目视检验互连条表面光滑，不能有毛刺和弯曲；3.3.3 将电池片平整的靠齐焊接工装，用食指轻轻按住互连条，焊接时烙铁头表面与焊带保持平行，烙铁笔与桌面约成45°焊接起始位置距电池片边缘第三根细栅线，收尾位置距电池片边缘第三根细栅线，从下往上依次焊接；3.3.4 焊接收尾烙铁头轻轻上提把多余的锡均匀涂在被焊接工装隔离的焊带表面上，焊接过程3.3.5 将焊好的电池片叠放到电池片周转盒上，放置在单焊已焊组件区域，要求一次性放置到 位，3.3.6 单焊完一块组件后，按照焊带长度区分放置到单焊已焊焊组件区域，电池片必须放置在瓦楞板上，将多余的瓦楞板及时清理出焊接区域；3.4 焊接质量自检：已焊接的电池片不允许有虚焊、锡渣、划伤、V 型缺角、裂片，正面焊带无露白，焊带表面要求平滑，起焊收尾点无堆锡； 3.5 串焊3.5.1 针对背电极为分段式的单多晶电池片采用“点焊”的焊接方式焊接，针对背电极为整段式的单多晶电池片采用“全焊”的方式焊接； 3.5.2 从单焊已焊组件区域拿取电池片放置在串焊待焊组件区域，从串焊焊接组件区域，取一片短焊带的电池片，背电极朝上放置在串焊模板最右边一个定位槽内；取长焊带的电池片，背 电极朝上，从左至右依次发片到模板其余的定位槽内，目视检验电池片背面无缺角、印刷错误；从串盒周转车上拿取一个串盒放置到串焊工作台指定区域，要求平拿平放，不允许两端着地；3.5.3 调整好电池片位置，使电池片紧靠串焊模板两侧定位挡板、互连条平直放置在背电极上，左手固定焊带尾部，右手握烙铁从右至左依次将焊带焊接在背电极上；焊接起始位置距电池片边缘5-8m；3.5.4 从焊带放置区，取两根（或三根，根据主栅线根数确定）短互连条放在最左边的电池片上，目视检验互连条表面光滑，色泽发亮，不能有毛刺和弯曲、扭曲；将互连条一头对准定位划线后，从左至右焊接在电池片上；3.6 焊接质量自检：已焊接的电池片不允许有虚焊、锡渣、划伤、V型缺角、裂片，背面焊接后焊带无偏移，焊带表面要求平滑，起焊收尾点无堆锡；3.7流入层叠：将串焊好的电池串，轻轻前推，将电池串从串焊模板上轻轻滑入串盒内，左右错开放置；将串焊好的一个组件放置在串盒承载车上；3.8 电池片返修3.8.1 单片电池片的返修，使用烙铁从电池片上取下焊带，把电池片主栅线修理平整，更换对应长度的焊带继续焊接；3.8.2 电池串中电池片的返修，使用烙铁配合高温布，轻轻取下该电池片及相邻电池片上面的焊带，更换焊有对应长度焊带的电池片，继续焊接；助焊笔均匀涂抹待焊接的焊带表面，助焊笔由工序长指定专人保管，注意助焊剂不得涂抹在电池片表面和焊接工装表面；4.作业结束4.1工作区域5S：重复作业准备的5S活动；4.2 烙铁头不使用时需上锡保护，焊台、加热板不使用时关闭电源开关；4.3 焊接使用的工装夹具需检查和清洁保养；5.表单记录5.1 焊接温度记录表 EN/04-JY-229-B；5.2 海绵清洗记录表 EN/04-JY-240-B；5.3 烙铁头更换记录表 EN/03-ZY-203-A；。
太阳能电池片的焊接
助焊剂
助焊剂作用： 破坏金属氧化膜使焊锡表面清洁，有利于焊锡的浸润和焊点 合金的生成；帮助焊接，除去互连条上的氧化层，增强焊料 活性、减小焊锡表面张力；能覆盖焊料表面、防止焊料或金 属继续氧化；加快热量从烙铁头向焊料和被焊物的表面传递； 合适的助焊剂还能使焊点美观。
储存方式： 密封、标识存放，储存于阴凉、 通风处，温度不超过30℃，远离 火种。
电池片的焊接
光伏组件加工工艺
单片焊接（单焊）
目的：将焊带与电池片正面(负极)主栅线焊接起来，为电池片 的串联做准备
串联焊接（串焊）
目的：将单焊好的电池片串联起来，增大输出电压，为叠层做 准备
电池片
电池片
电池串
4.5V 5A 0.5V 5A 0.5V 5A 0.5V 5A 0.5V 0.5V 5A 5A 0.5V 5A
（3）焊接面应平整光亮、无凸起的锡块，焊带与主栅线重合无 弯曲。 （4）对不符合要求的要自行返工。废片和待处理片分类放置。
焊带拉力测试
2、注意事项 （1）焊接时要用力均匀，不能用力过大，应与电烙铁自重力相 当。 （2）浸泡过助焊剂的焊带不能在空气中暴露太长时间，当表面 产生白色粉末时，应重新浸泡。 （3）电烙铁使用中处于高温状态，要注意放置烫伤自己和他人。 （4）电烙铁使用完毕应放在烙铁架上，不许随意乱放，以免烫 伤物品。 （5）加热台平均每4h要清洗一次。 （6）使用电烙铁测温仪测量烙铁头的温度，烙铁头的温度高低 由现场工艺技术人员根据电池片的厚薄来确定。焊接操作人员 不得随意改动。
焊带前处理
1.助焊剂有一定的毒性，作业时要戴好防毒面具、防护眼镜、 手套，穿好防护服。
2.将焊带裁剪成合适的尺寸，焊带长度约等于电池片边长的 2倍。 3.将裁剪好的焊带浸泡在助焊剂中，浸泡时间约半小时。
光伏组件生产技术-电池片串焊任务二
需用无纺布蘸少量酒精，顺着焊带小面积轻轻擦拭。
光伏组件生产技术
情景三 电池片串焊
▪ 三、串焊后检查及注意事项
▪ 2．注意事项 ▪ (1)如发现电池串有虚焊、毛刺等，不得在托板或周转盒内修补焊接，需再
次放到模板上进行修补焊接。 ▪ (2)如发现有个别尺寸稍大的电池片或正电极与负电极栅线偏移≥0.5mm的
▪ (7)在每串串联电池组的最后一片电池片的主背电极上焊两条焊带。 ▪ (8)焊接过程中要随时检查背电极与正面焊带是否在同一直线上，防止片与
片之间焊带错位。焊接过程中如遇裂片或不良品，到本工序负责人处调换 并做好相关记录。
▪ (9)串联焊接数量达到一个完整组件数量后（4串或6串），经检查确认无误 ，将电池串放置在托板或周转盒内，转入下一道工序，并填写好生产流程 卡或跟踪单，。
测试温度与实际温度差异较大时要及时修正，并且在操作中每4h校正一次 。 ▪ (5)待电烙铁温度达到设定值后，将烙铁头放于清洁海绵上擦拭干净，并在 烙铁头上镀一层锡，以便进行焊接。
光伏组件生产技术
情景三 电池片串焊
▪ 3.焊接操作步骤
▪ (l)焊前对单焊工序转来的每组电池片按工艺要求进行检查，没有问题后将 电池片露出部分的焊带均匀地涂上助焊剂，助焊剂不能碰到电池片上。助 焊剂晾干后放在串焊模板前方指定位置。
▪ 1．工艺要求 ▪ (1)电池片表面清洁完整，无隐裂现象。 ▪ (2)焊带要均匀地焊接在背电极栅线内，焊带与背电极栅线的错位不大于
0.5mm。 ▪ (3)焊带的长度必须覆盖背电极长度的80％以上。 ▪ (4)焊带焊接后要平直、光滑、牢固，无凸起、无毛刺、无焊锡堆积。 ▪ (5)焊接参数要求：电烙铁温度设定范围为350～380℃；工作台加热板温

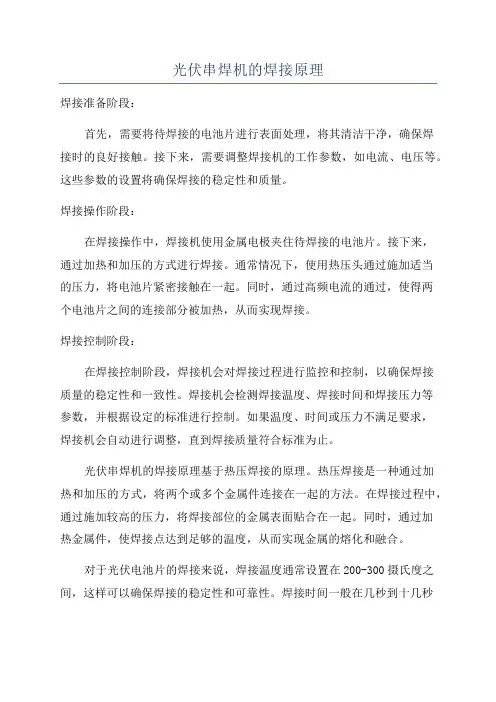

光伏串焊机的焊接原理
光伏串焊机的焊接原理焊接准备阶段：首先，需要将待焊接的电池片进行表面处理，将其清洁干净，确保焊接时的良好接触。
接下来，需要调整焊接机的工作参数，如电流、电压等。
这些参数的设置将确保焊接的稳定性和质量。
焊接操作阶段：在焊接操作中，焊接机使用金属电极夹住待焊接的电池片。
接下来，通过加热和加压的方式进行焊接。
通常情况下，使用热压头通过施加适当的压力，将电池片紧密接触在一起。
同时，通过高频电流的通过，使得两个电池片之间的连接部分被加热，从而实现焊接。
焊接控制阶段：在焊接控制阶段，焊接机会对焊接过程进行监控和控制，以确保焊接质量的稳定性和一致性。
焊接机会检测焊接温度、焊接时间和焊接压力等参数，并根据设定的标准进行控制。
如果温度、时间或压力不满足要求，焊接机会自动进行调整，直到焊接质量符合标准为止。
光伏串焊机的焊接原理基于热压焊接的原理。
热压焊接是一种通过加热和加压的方式，将两个或多个金属件连接在一起的方法。
在焊接过程中，通过施加较高的压力，将焊接部位的金属表面贴合在一起。
同时，通过加热金属件，使焊接点达到足够的温度，从而实现金属的熔化和融合。
对于光伏电池片的焊接来说，焊接温度通常设置在200-300摄氏度之间，这样可以确保焊接的稳定性和可靠性。
焊接时间一般在几秒到十几秒之间，根据焊接质量要求进行调整。
焊接压力则根据电池片的尺寸、结构和特性进行调整，以确保焊接的牢固性和均匀性。
总结起来，光伏串焊机的焊接原理是通过热压焊接的方式，将待焊接的太阳能电池片通过加热和加压的方法连接在一起。
焊接机通过对焊接过程的监控和控制，确保焊接质量的稳定性和一致性。
这种焊接方式在太阳能电池板的生产中得到了广泛应用，提高了电池组装效率和质量。
太阳能电池组件串接操作规程
太阳能电池组件串接操作规程一．准备工作：1.1穿好工作衣工作鞋戴好工作帽，手套。
1.2清洁整理工作场地和工具，用具。
二．对上道来料进行检验，检验要求如下：2.1涂锡带焊接平直，牢固，无虚焊，漏焊。
2.2芯片背面及边沿无碎裂，裂纹现象，缺角小于1mm2，每片不超过2个。
2.3芯片表面干净无锡渣和挂锡现象，无手指纹或助焊剂印记。
三，作业过程：3.1把一片已焊接好的单片，背面向上放在加热模板上，左边沿靠近模板的左边第一个靠山上，保持左边沿与下边沿紧靠模板的左边与下边靠山，并保持垂直不移位。
3.2把另一片单片也背面向上放在加热模板上定准位置，单片的汇流条引线覆盖在前一块单片背面的银层上。
3.3在汇流条上涂上助焊剂，用自动恒温电烙铁，温度调至380℃±5℃把汇流条压焊上去。
3.4根据串接要求，按照以上步骤和规定的间距串接一定数量的电池片。
3.5按照拼接要求，保持电极极性准确无误地把串接条平移放在拼接玻璃上。
3.6操作结束后，进行自检。
四．自检要求：4.1串接条外观平直不弯曲，单片间距均匀（2±0.2mm）4.2焊接牢固，无虚焊，漏焊.4.3单片间正反电极连接焊带必须绷直无扭曲现象。
4.4单片无碎裂。
4.5符合要求，做好相关记录，并流下工序。
4.6如果发现有批质量问题，立即通知生产主管。
五．注意事项：5.1对不符合上道来料检要求的单片退回上道工序返工。
5.2对不符合本工序加工自检要求的串接条自行返工。
5.3将操作时出现的待处理品和废片分类放置。
5.4每隔1个小时清理一次模板，防止模板上有焊渣等异物混入组件内。
光伏电焊施工工艺流程
光伏电焊施工工艺流程
一、工程现场准备
1. 根据施工图纸进行现场测量验算,确定悬臂架安装位置。
2. 挖掘悬臂架基坑,基坑规格根据不同型号悬臂架而定。
3. 施工人员进行现场安全工作会议,就安全生产重点和应急预案进行说明。
二、悬臂架安装
1. 将悬臂架安放到基坑中,将钢梁下压固定,检查是否平稳安全。
2. 将托架螺栓紧固在钢梁上。
3. 将支撑夹紧固在钢梁上,校正支撑夹的安装角度。
三、模组安装
1. 将太阳能模组平放在悬臂架上,间距根据要求进行调整。
2. 将模组相连导线伸至一侧,并进行标记。
3. 将模组固定在悬臂架上,采用6螺栓进行紧固。
四、电路焊接
1. 根据电路图对导线标号进行识别。
2. 对导线进行剥线处理,将导线硫胶套接头进行碰头。
3. 使用定频焊机进行导线电焊,包覆硫胶套以防湿腐蚀。
4. 对焊头进行绝缘覆盖和标记。
五、调试和接线
1. 对整体电路进行绝缘检验和功能检验。
2. 将整体电路与逆变器进行连接,对参数进行调试。
3. 测试逆变器正常工作,完成整体电路调试工作。
以上就是光伏电焊施工常见的工艺流程,希望这个内容可以为您提供参考。
如果流程描述有任何不当之处,还请指出,以便于修改完善。
电池串焊接作业指导书
安徽三电光伏科技股份有限公司电池串焊接作业指导书一、工序的目的与适用范围：本作业指导书适用于电池串焊接工序的作业流程，相关操作方法及注意事项。
二、所需材料以及工具：1.单焊好的电池片2. 酒精3. 助焊剂4. 互联条5. 串焊模板6. 恒温电烙铁7. 焊接台 8. 加热板 9.橡胶指套 10. 口罩 11. 焊剂杯 12. 棉签 13无纺抹布三、准备工作：1. 穿工作衣、鞋、戴手套及口罩，以防止裸手接触电池片，手部有汗液和油脂将会影响电池片和EVA的粘接强度。
2. 清洁工作台面，做好工艺卫生，保持环境整洁，防止电池片污损。
3. 根据技术要求裁剪相应的互联条，到备料工序进行领取烘干的互联条。
4. 将烘干的互联条平放在物料盒上，在工作时间内用完，防止助焊条过度挥发影响焊接操作。
5. 每次更换烙铁头和每天上班焊接前由工艺员进行一次校准电烙铁温度，并且由工艺员根据当天使用电池片、互联条的规格来选择合适的焊接温度（一般350-380℃）6. 加热板温度有工艺员根据季节气候变化来调整其数值（一般35-50℃）7. 新到的电池片焊接前先进行试焊，检查焊接质量，确定焊接温度工艺温度，检测烙铁温度和焊接的速度是否合适。
四、作业程序：1.从流转盒内取出电池片，注意检查是否有脱焊和裂片等，如有需按流程进行补片或换片。
2.在串焊时，要分清楚电池片的头尾，电池片的正极（背面）向上放入焊接模板的相应位置。
3.使电池片的左下角紧贴定位条，根据底边的直线度和相邻的电池片间距均匀度的原则微调，使互联条与背电极对正并均匀的落在背电极内。
4.先焊接电池串正极引出线的互联条，对正后用一只手手指轻压住互联条和电池片，避免相对位移，另一只手用电烙铁距电池片边沿5-10mm起焊，（注意防止堆锡破坏电池片、可轻拉将焊锡融化并拉平），以均匀平稳的速度向下焊接，保证正反面光亮，禁止反复涂焊。
5.目测自检，质量不合格的进行返工，若有返工的，确保电池片上无助焊剂残留现象。
光伏焊带生产工艺流程
光伏焊带生产工艺流程
光伏焊带是太阳能电池组件中的重要组成部分，其质量直接影响到太阳能电池组件的性能和寿命。
因此，光伏焊带的生产工艺流程显得尤为重要。
下面将详细介绍光伏焊带的生产工艺流程。
首先，光伏焊带的生产从原材料的准备开始。
主要原材料包括铜箔、银浆、导电胶等。
铜箔是光伏焊带的主体材料，而银浆和导电胶则用于提高焊接效果。
在选择原材料时，需考虑其导电性能、耐腐蚀性能以及机械强度等指标。
接下来是光伏焊带的加工工艺。
首先，将铜箔进行切割，根据要求的宽度和长度进行切割成不同规格的光伏焊带。
然后，对铜箔表面进行清洗处理，以去除表面的油污和杂质，保证焊接质量。
接着，通过印刷工艺将银浆印刷在铜箔表面，形成导电层。
最后，涂布导电胶，以增强焊接的可靠性。
随后是光伏焊带的焊接工艺。
将加工好的光伏焊带与太阳能电池片进行焊接，形成电池组件。
在焊接过程中，需要控制好焊接温度、焊接时间和焊接压力，以确保焊接质量。
同时，还需要对焊接后的光伏焊带进行质量检测，检查焊点的牢固程度和导电性能。
最后是光伏焊带的包装工艺。
将焊接好的光伏焊带进行包装，通常采用卷装或片装的形式。
在包装过程中，需要注意保护焊接好的光伏焊带，避免受到外界环境的影响，确保产品质量。
总的来说，光伏焊带的生产工艺流程包括原材料准备、加工工艺、焊接工艺和包装工艺四个环节。
每个环节都需要严格控制，确保产品质量。
只有通过精良的生产工艺流程，才能生产出高质量的光伏焊带，为太阳能电池组件的性能和寿命提供保障。
光伏焊机流程
光伏焊机流程The process of photovoltaic welding is a crucial step in the manufacturing of solar panels. It involves the precise joining of solar cells together to create a functional photovoltaic module. This process ensures that the cells are connected in a way that allows for optimal energy generation from sunlight. Without proper welding, the efficiency and performance of the solar panel may be compromised.光伏焊接是太阳能电池板制造过程中的关键步骤。
它涉及将太阳能电池精确地连接在一起，以创建一个功能性的光伏模块。
这个过程确保电池以一种允许从阳光中获得最佳能量的方式连接在一起。
如果没有正确的焊接，太阳能电池板的效率和性能可能会受到损害。
There are several different methods of photovoltaic welding, including laser welding, ultrasonic welding, and thermal compression bonding. Each method has its own advantages and disadvantages, and the choice of which method to use depends on the specific requirements of the solar panel being produced. Laser welding, forexample, is known for its high precision and speed, while ultrasonic welding is often preferred for its simplicity and cost-effectiveness.光伏焊接有几种不同的方法，包括激光焊接、超声波焊接和热压缩结合。
光伏焊机流程
光伏焊机流程Photovoltaic (PV) welding, also known as solar panel welding, is a crucial process in the manufacturing of solar panels. Here's an overview of the process:1.Preparation: Before welding, the photovoltaic cells andinterconnecting ribbons are prepared. This may involve cleaningthe surfaces to remove any contaminants and ensuring that thecells are aligned properly.2.Alignment: The photovoltaic cells are aligned in thedesired configuration, typically in a grid pattern, to form a solarpanel.3.Welding: The interconnecting ribbons are then welded tothe contacts on the surface of the photovoltaic cells. This isusually done using a specialized welding machine that appliesheat and pressure to create a strong bond between the ribbonand the cell.4.Quality Control: After welding, the solar panelundergoes rigorous quality control checks to ensure that allconnections are secure and that there are no defects orimperfections.5.Encapsulation: Once the welding process is completeand the connections have been verified, the solar panel isencapsulated to protect it from environmental factors such asmoisture and dust. This typically involves sealing the panelbetween layers of glass or plastic using adhesive materials.6.Testing: Finally, the finished solar panel undergoestesting to verify its performance and efficiency. This may includeelectrical testing to ensure that all connections are functioningproperly and that the panel is generating the expected amount of electricity.描述（中文）：光伏焊接，也称为太阳能电池板焊接，是太阳能电池板制造过程中至关重要的一步。
光伏串焊机流程范文
光伏串焊机流程范文光伏板的串焊是太阳能光伏发电中的一个重要环节，它将多张光伏电池片按照一定的方式串联起来，形成一个电池组，以提高电流和电压的输出，从而提高光伏板的发电效率。
下面将详细介绍光伏串焊机的流程。
1.准备工作首先，要准备好需要进行串焊的光伏电池片。
每个电池片上都应该有两个引线，一个正极引线和一个负极引线。
此外，还需要准备好光伏串焊机、焊锡丝、焊锡膏等相关设备和材料。
2.组装电池组将需要串联的光伏电池片按照一定的顺序堆叠在一起，将它们的正负极引线分别放置在不同的位置，确保引线之间没有交叉或短路。
通常情况下，电池片是通过焊锡进行连接。
在每两个电池片的接触点上涂上一定量的焊锡膏，然后将焊锡丝放置在接触点上，用光伏串焊机对焊锡丝进行加热，使其熔化并与电池片正负极引线进行焊接。
3.看护组件在将电池片串联起来之后，需要对组装好的电池组进行检查，确保焊接质量良好。
检查焊点是否完整、焊接是否牢固，以及引线之间是否有短路等。
如果发现问题，需要及时进行修复。
4.封装电池组在串焊完成后，为了防止外部环境对电池组的损害，需要进行封装。
通常情况下，将电池组放置在透明的玻璃或塑料表面上，并用胶带或胶水将其固定。
这样可以保护电池组不受外部环境的影响，并延长其使用寿命。
5.完善组件最后，对封装好的电池组进行完善。
这包括清洁电池表面上的脏污物质，包括尘土、指纹等，并确保其表面光滑。
同时，检查电池组与组件之间的连接是否牢固。
如果有必要，还可以对组装好的电池组进行调试和测试，以确保其正常工作。
光伏组件互连条的焊接工艺
光伏组件互连条的焊接工艺
光伏组件互连条的焊接工艺是光伏组件生产过程中的重要环节
之一。
目前，常见的互连条焊接工艺有手工焊接和自动化焊接两种。
手工焊接需要操作人员具备一定的技能和经验，操作难度较大且易出现焊接质量不稳定的情况；自动化焊接则可以提高生产效率和焊接质量，但需要相应的设备和技术支持。
在互连条焊接过程中，应注意以下几点：首先，选择适合的焊接设备和焊接材料，保证焊接的稳定性和质量；其次，控制焊接时间和温度，避免过度焊接导致组件损坏；最后，对焊接后的组件进行检测和测试，确保其符合标准要求。
总的来说，光伏组件互连条的焊接工艺是一个综合性比较强的过程，需要充分考虑生产效率和焊接质量，并不断优化和改进。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏串焊工艺流程
第一步：准备工作
在开始光伏串焊之前，需要先准备好所需的设备和材料。
设备包括焊接机、电源、焊接夹具等。
材料包括光伏电池片、焊条、连接导线等。
第二步：检查光伏电池片
检查电池片的外观和性能，确保没有明显的缺陷和损坏。
如果发现问题，需要进行修复或更换。
第三步：电池片定位
将电池片放置在夹具上进行定位，确保电池片位置准确无误。
第四步：清洗电池片
使用清洁剂和纯净水对电池片进行清洗，以去除表面的灰尘和污垢。
清洗后要轻轻擦干电池片，避免受潮。
第五步：涂上焊条
将焊条涂抹在电池片的连接部位，确保焊条能够与连接线充分接触，并能够在后续的焊接过程中提供足够的焊接电流。
第六步：电池片固定
使用夹具将电池片固定在焊接位置上，确保电池片不能移动或晃动，以确保焊接的质量。
第七步：焊接
将连接导线与电池片的焊条进行接触，然后使用焊接机进行焊接。
焊
接时要注意控制好焊接电流和焊接时间，以免对电池片产生过大的热量和
损坏。
第八步：检查焊接质量
焊接完成后，对焊接位置进行视觉检查，确保焊接焊点的质量良好，
焊接接触良好且无松动现象。
第九步：封装和测试
将焊接好的电池片进行封装，通常是采用玻璃和背面薄膜进行封装保护，以提高电池组件的稳定性和耐久性。
然后对封装的电池组件进行测试，确保其输出性能和质量符合要求。
第十步：包装和出厂
对通过测试的电池组件进行包装，并做好记录和标识。
然后将其出厂，准备发往市场。
以上就是光伏串焊工艺流程的详细步骤。
光伏串焊是制作太阳能光伏
电池组件的重要工艺流程，对于保证光伏电池组件的质量和性能至关重要。
