音响放大器实验报告
小功率音响实验报告(3篇)
第1篇一、实验目的1. 了解小功率音响的基本原理和结构。
2. 掌握小功率音响的设计方法，提高实际操作能力。
3. 熟悉音响电路中常用元件的性能和参数。
二、实验原理小功率音响是一种将音频信号转换为声音的电子设备，主要由放大电路、扬声器、电源等部分组成。
其工作原理如下：1. 放大电路：将微弱的音频信号放大到足够的功率，驱动扬声器发声。
2. 扬声器：将放大的音频信号转换为声波，发出声音。
3. 电源：为放大电路和扬声器提供稳定的电源。
三、实验器材1. 小功率音响实验板2. 音频信号发生器3. 示波器4. 测量仪5. 电源6. 扬声器7. 连接线四、实验步骤1. 搭建实验电路：根据实验板上的元件，按照电路图连接放大电路、扬声器、电源等部分。
2. 检查电路：确认电路连接正确，无短路、断路现象。
3. 测试放大电路：使用音频信号发生器输出不同频率和幅值的音频信号，用示波器观察放大电路的输出波形，分析放大电路的工作情况。
4. 测试扬声器：将扬声器接入放大电路，观察扬声器是否能够正常发声，并测试扬声器的音质。
5. 调整电路参数：根据实验需求，调整放大电路的增益、带宽等参数，优化音质。
6. 测试电源：使用测量仪检测电源输出电压、电流等参数，确保电源稳定可靠。
7. 记录实验数据：记录实验过程中观察到的现象、测试结果及调整参数等。
五、实验结果与分析1. 放大电路输出波形：实验中发现，放大电路能够将音频信号放大到足够的功率，输出波形稳定，无明显失真。
2. 扬声器音质：扬声器接入放大电路后，能够正常发声，音质清晰，无明显杂音。
3. 电源输出参数：电源输出电压、电流稳定，满足实验要求。
4. 调整电路参数：根据实验需求，调整放大电路的增益、带宽等参数，优化音质。
六、实验总结1. 通过本次实验，掌握了小功率音响的基本原理和结构。
2. 学会了小功率音响的设计方法，提高了实际操作能力。
3. 熟悉了音响电路中常用元件的性能和参数。
4. 在实验过程中，学会了如何调整电路参数，优化音质。
音响放大器实验报告
REPORTING2023 WORK SUMMARY音响放大器实验报告目 录CATALOGUE •实验目的•实验设备与材料•实验步骤与操作•实验结果与分析•实验总结与建议PART01实验目的0102了解音响放大器的基本原理放大器主要由输入级、电压放大级、功率放大级和输出级组成，各部分协同工作，实现对音频信号的放大和输出。
音响放大器的基本原理是利用电子元件将微弱的音频信号进行放大，然后推动扬声器发声。
学习音响放大器的设计和制作在设计和制作音响放大器时，需要考虑电路设计、元件选择、布局布线等因素，以确保放大器的性能和稳定性。
掌握音响放大器的性能测试方法音响放大器的性能测试主要包括频率响应、失真度、动态范围等指标的测量。
频率响应是指放大器在不同频率下的增益变化情况，失真度是指放大器对音频信号的畸变程度，动态范围是指放大器能够处理的最低信号和最高信号之间的范围。
通过这些性能指标的测试，可以全面评估音响放大器的性能和表现，为进一步优化和改进提供依据。
PART02实验设备与材料用于产生不同频率和幅度的正弦波信号，作为音频放大器的输入信号。
音频信号源信号发生器如LM386等，具有低噪声、高带宽、低失真等特点。
集成放大器芯片将放大后的音频信号进行功率放大，驱动扬声器发声。
功率输出级电路音频功率放大器模块电容、电阻、电感等电子元件电容用于滤波、耦合、去耦等，以改善音频信号质量。
电阻用于限制电流、调节音量等。
电感用于扼流圈、滤波等。
面包板用于搭建电路，便于连接和调试。
杜邦线用于连接各个电子元件的引脚。
面包板、杜邦线等搭建工具示波器、万用表等测量工具示波器用于观察信号波形，分析电路性能。
万用表用于测量电压、电流、电阻等参数，确保电路正常工作。
PART03实验步骤与操作准备所需元件电阻、电容、电感、二极管、晶体管等。
搭建电路按照电路图将各个元件连接起来，搭建音响放大器电路。
设计电路图根据音响放大器原理图，绘制详细的电路图。

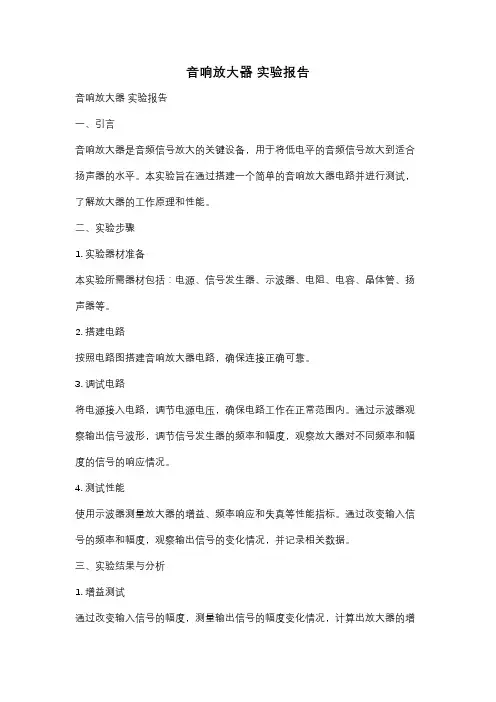

音响放大器 实验报告
音响放大器实验报告音响放大器实验报告一、引言音响放大器是音频信号放大的关键设备，用于将低电平的音频信号放大到适合扬声器的水平。
本实验旨在通过搭建一个简单的音响放大器电路并进行测试，了解放大器的工作原理和性能。
二、实验步骤1. 实验器材准备本实验所需器材包括：电源、信号发生器、示波器、电阻、电容、晶体管、扬声器等。
2. 搭建电路按照电路图搭建音响放大器电路，确保连接正确可靠。
3. 调试电路将电源接入电路，调节电源电压，确保电路工作在正常范围内。
通过示波器观察输出信号波形，调节信号发生器的频率和幅度，观察放大器对不同频率和幅度的信号的响应情况。
4. 测试性能使用示波器测量放大器的增益、频率响应和失真等性能指标。
通过改变输入信号的频率和幅度，观察输出信号的变化情况，并记录相关数据。
三、实验结果与分析1. 增益测试通过改变输入信号的幅度，测量输出信号的幅度变化情况，计算出放大器的增益。
根据实验数据绘制增益-频率曲线图，分析放大器在不同频率下的增益变化情况。
2. 频率响应测试通过改变输入信号的频率，测量输出信号的幅度变化情况，计算出放大器的频率响应。
根据实验数据绘制频率响应曲线图，分析放大器在不同频率下的响应情况。
3. 失真测试通过改变输入信号的幅度和频率，观察输出信号的波形变化情况，判断放大器是否存在失真现象。
使用示波器测量输出信号的失真程度，计算出失真率，并与理论值进行比较，分析放大器的失真情况。
四、实验结论通过本次实验，我们成功搭建了一个简单的音响放大器电路，并对其进行了测试。
根据实验结果分析，我们得出以下结论：1. 放大器在不同频率下的增益存在差异，频率响应不均匀。
2. 放大器对于低幅度的输入信号具有较高的增益，但在高幅度下可能出现失真。
3. 放大器的失真率与输入信号的频率和幅度有关，需要根据实际需求进行调整。
五、实验改进与展望本实验仅搭建了一个简单的音响放大器电路，未考虑到更复杂的电路结构和性能优化。
音响放大器的实验报告
音响放大器的实验报告篇一：实验5 音响放大器报告东南大学电工电子实验中心实验报告课程名称：电子线路实践第5次实验实验名称：院（系）：专业：姓名：学号：实验室:103实验组别： \同组人员： \ 实验时间：XX年6月3日评定成绩：审阅教师：实验五音响放大器设计【实验内容】设计一个音响放大器，性能指标要求为：功能要求话筒扩音、音量控制、混音功能、音调可调(选作) 额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω频率响应fL≤50Hz fH≥20kHz 输入阻抗≥20kΩ话音输入灵敏度≤5mV音调控制特性(扩展) 1kHz处增益为0dB，125Hz和8kHz 处有±12dB的调节范围1. 基本要求功能要求话筒扩音、音量控制、混音功能额定功率≥0.5W(失真度THD≤10%) 负载阻抗10Ω频率响应fL≤50Hz fH≥20kHz 输入阻抗≥20kΩ话音输入灵敏度≤5mV2. 提高要求音调控制特性 1kHz处增益为0dB，125Hz和8kHz处有±12dB的调节范围。
3. 发挥部分可自行设计实现一些附加功能【实验目的】1. 了解实验过程：学习、设计、实现、分析、总结。
2. 系统、综合地应用已学到的模拟电路、数字电路的知识，在单元电路设计的基础上，利用multisim软件工具设计出具有一定工程意义和实用价值的电子电路。
3. 通过设计、调试等环节，增强独立分析与解决问题的能力。
【报告要求】(1) 根据实验内容、技术指标及实验室现有条件，自选方案设计出原理图，分析工作原理，计算元件参数。
1）音响放大器电路包含4个模块：话音放大器、混合前置放大器、音调控制器及功率放大器。
电路设计框图如下：2）各级电路增益分配3）话音放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20k。
所以话音放大器的作用是不失真地放大声音信号(最高频率达到20kHz)。
其输入阻抗应远大于话筒的输出阻抗。
音响放大器实验报告
音响放大器实验报告音响放大器实验报告引言：音乐是人类生活中不可或缺的一部分，而音响放大器作为音乐播放设备中的重要组成部分，对音质的提升起着至关重要的作用。
本实验旨在通过对音响放大器的实验研究，探讨其工作原理、性能参数以及对音质的影响，从而为音响设备的选择和优化提供参考。
一、实验目的本实验的主要目的是通过实际操作和测量，了解音响放大器的工作原理、性能参数以及对音质的影响。
具体目标如下：1. 掌握音响放大器的基本原理和构造；2. 了解音响放大器的性能参数，并学会使用相应的测量方法；3. 分析音响放大器对音质的影响，探讨优化音响系统的方法。
二、实验仪器和材料1. 音响放大器：选用一款中低档次的家用音响放大器；2. 音频信号发生器：用于产生不同频率的音频信号；3. 示波器：用于观测音频信号的波形；4. 音箱：用于放置扬声器，测试音响放大器的输出效果；5. 电阻箱：用于调节电阻值，模拟不同负载条件；6. 音频线、电源线等辅助材料。
三、实验步骤1. 连接实验仪器：将音频信号发生器、示波器、音箱和音响放大器依次连接，确保电路连接正确并稳定；2. 测量输出功率：通过调节音频信号发生器的频率和幅度，观察音响放大器的输出功率，并记录数据；3. 调节负载条件：通过调节电阻箱的电阻值，模拟不同负载条件下的输出功率和频率响应，并记录数据；4. 观察波形变化：通过示波器观察音频信号的波形变化，分析音响放大器对信号的失真情况；5. 比较音质差异：将音响放大器与其他音响设备进行对比，主观评价其音质表现，分析不同因素对音质的影响。
四、实验结果与分析1. 输出功率：根据实验数据，绘制音响放大器在不同频率和负载条件下的输出功率曲线，并分析其变化规律；2. 频率响应：根据实验数据，绘制音响放大器的频率响应曲线，分析其在不同频率下的增益和失真情况；3. 波形失真：通过示波器观察音频信号的波形变化，分析音响放大器的波形失真情况，并探讨其原因；4. 音质评价：根据主观评价结果，对比不同音响设备的音质表现，分析音响放大器对音质的影响因素。
音频放大器实验报告
音频放大器实验报告音频放大器实验报告引言音频放大器是一种用于放大音频信号的电子设备，广泛应用于音响系统、电视机、收音机等各种音频设备中。
本实验旨在通过搭建并测试一个简单的音频放大器电路，探究其工作原理和性能特点。
实验目的1. 了解音频放大器的基本原理和工作方式；2. 掌握音频放大器电路的搭建方法；3. 测试并分析音频放大器的性能指标。
实验器材和材料1. 音频放大器芯片（例如LM386）；2. 电容、电阻、电感等元件；3. 音频信号发生器；4. 示波器；5. 电源供应器；6. 音箱。
实验步骤1. 搭建音频放大器电路根据音频放大器芯片的数据手册，选择合适的电容、电阻和电感等元件，按照电路图连接电路。
确保连接正确并稳定。
2. 连接音频信号发生器和示波器将音频信号发生器的输出端与音频放大器的输入端相连，将示波器的输入端与音频放大器的输出端相连。
确保连接牢固且信号传输畅通。
3. 调节音频信号发生器和示波器调节音频信号发生器的频率和幅度，观察示波器上输出信号的波形和幅度变化。
记录下不同频率和幅度下的输出结果。
4. 测试音频放大器的性能指标通过调节音频信号发生器的频率，测量音频放大器的增益特性曲线。
记录下不同频率下的增益值，并绘制增益特性曲线图。
使用示波器观察音频放大器输出信号的失真情况，并进行分析和评估。
测量音频放大器的频率响应特性，记录下不同频率下的输出幅度，并绘制频率响应曲线图。
测试音频放大器的功率输出，通过连接音箱并调节音频信号发生器的幅度，测量音频放大器能够输出的最大功率。
实验结果与分析根据实验数据，我们可以得出以下结论：1. 音频放大器的增益特性随频率变化而变化。
在低频段，增益较高，而在高频段，增益逐渐下降。
这是由于音频放大器电路的频率响应特性所决定的。
2. 音频放大器的输出信号存在一定的失真。
失真的程度与输入信号的幅度和频率有关。
在输入信号较大或频率较高时，失真程度较高。
这是由于音频放大器的非线性特性所导致的。
音响放大器实验报告123
实验报告实验名称：音响放大器班级：10自动化（2）班小组成员：指导老师：音响放大器设计实验一、实验名称：音响放大器二、实验目的1、了解音响放大器的基本组成和总体设计2、了解音响放大器各组成部分的具体设计3、了解Multisim 的基本操作和命令4、利用Multisim 设计实验电路并进行仿真验证5、通过设计、调试等环节，增强独立分析与解决问题的能力。
三、实验要求本实验要求实现从语音输入、放大、变调到功率放大并通过喇叭进行输出的具有完整功能的电路设计和实现。
话筒采用驻极体话筒，喇叭采用8Ω纸杯喇叭，其他电路根据具体设计确定。
要求，电路简洁，输出音量较大，噪音小，变调明显且可调。
四、实验设备（1）模拟电子技术实验箱（2）万用表（3）示波器（4）信号发生器五、实验步骤（1）分析实验题目，确定系统总体方案；根据要求，我们初步设计了一个电路原理，首先我们用12v的单电源的输入，输入5mv的交流信号，经过，语音输入——混合前置放大——滤波控制——音调控制电路——功率放大，最后输出6v的电压。
所以我们根据20lg(6/0.005)=62dB语音前置音调放大5mv——10倍——2.5倍——0.8倍——45倍——6V20dB 8dB -2dB 36dBAvf=1+Rf/R1Avf=-Rf/R1Rp=Rf//R1带通1IO1IO3IO2音调调节2I01IO3IO2X3前置放大IO1IO1IO2IO2IO3IO3XSC1A BExt Trig++__+_XFG134X1功率IO1IO4IO3IO6IO2IO2XLV1Input521探针1,探针1V: -7.25 mVV(峰-峰): 24.0 mV V(有效值): 8.49 mVV(直流): 171 nV I: 90.0 nA I(峰-峰): 0 A I(有效值): 90.0 nA I(直流): 90.0 nA 频率: 1.00 kHz探针2,探针2V: 2.29 V V(峰-峰): 7.56 V V(有效值): 2.67 V V(直流): 4.31 uV I: 2.46 pAI(峰-峰): 6.32 pA I(有效值): 2.68 pA I(直流): 0 A 频率: 1.00 kHz（2）细化系统总体方案，确定实现每一模块拟采用的电路方案；1、前置放大电路：混合前置放大器的作用是将输出的信号与话筒放大器输出信号混响后的声音信号进行混合放大。
TDA2030音频放大器试验报告
1整体设计思路音频功率放大器主要由电源电路、左右声道的功率放大器、音调调节电路3部分组成。
电源电路接口采用全桥组成的桥式整流电路, 它是一个“万能”电源借口；音量调节电路是对音频中的高低音的调节, 可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分, 它决定输出功率的大小, 要求输出功率高, 输出功率大的特点。
[5]将功率集成块按一定方式组合, 构成音频功率放大集成电路, 其频响宽、噪声低、失真小。
运用已有的集成电路, 可以大大简化了电路的制作过程。
2.电源电路电源电路采用全桥BRIDGE组成的桥式整流电路, 采用外接变压器提供低压交流供电时, 它是一个整流电路, 而在采用外接直流电源供电时, 它又是一个极性保护电路, 可以防止电源接反时对电路的损坏。
电源电路如下图：3.音调调节电路音频信号通过J1, J2输入, 左右两通道元件参数完全相同在L左声道中C1, ,C2, R2, W1等构成高音调节电路；R3, R4, R5, C3, C4, W2等构成低音调节电路。
音频信号经过C5耦合至音量电位器W3进行音量调整, C6是为了防止自激和减少高频噪声而加入的。
其电路如下图：4.集成音频功率放大器TDA2030TDA2030简介: TDA 2030 是一块性能十分优良的功率放大集成电路, 其主要特点是上升速率高、瞬态互调失真小, 在目前流行的数十种功率放大集成电路中, 规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
TDA2030 集成电路的另一特点是输出功率大, 而保护性能以较完善。
在TDA 2030集成电路中, 设计了较为完善的保护电路, 一旦输出电流过大或管壳过热, 集成块能自动的减流或截止, 使自己得到保护。
TDA2030集成电路的第三个特点是外围电路简单, 使用方便。
在现有的各种功率集成电路中, 它的管脚属于最少的一类, 总共才5端, 外型如同塑料大功率管, 这就给使用带来不少方便。
音频放大器实训报告
一、实训目的本次实训旨在通过实际操作，使学生掌握音频放大器的工作原理、调试方法及主要性能指标的测试方法。
通过实训，培养学生动手能力、分析问题和解决问题的能力，以及团队合作精神。
二、实训器材1. 30W烙铁1个2. 焊锡（若干）3. 软线（若干）4. 电源线30cm（直径0.7mm）5. 两孔插头1只6. 25W的220V(50Hz)—24V变压器1个7. 3W整流桥1只8. 2只2200μF的电解电容9. 2只470μF的电解电容10. 3只100nF的电容11. 1个双音频插头12. 1个8Ω 10W的喇叭13. 1只10μF的电解电容14. 1只100μF的电解电容15. 3个50K的电位器16. 2个500Ω的电位器17. 3个4.7K的电阻18. 1个220Ω的电阻19. 2个15pF的电容20. 3个3904晶体管21. 2个3906晶体管22. 2个T1P41晶体管23. 2块散热片24. 2个1N4148开关二极管25. 10Ω、220Ω、470Ω、33Ω的电阻各1个三、实训原理本次实训选用的是甲乙类互补对称功率放大器。
甲乙类互补对称放大电路具有静态工作点比乙类高，在截止区上方，可以有效减小非线性失真的优点。
通过实验，使学生掌握甲乙类互补对称功率放大器的工作原理、调试方法及性能指标的测试方法。
四、实训步骤1. 搭建电路：按照实验原理图，将所需元件焊接在电路板上，注意元件焊接顺序及电路连接。
2. 调试电路：调整电位器，使电路处于最佳工作状态。
3. 性能指标测试：a. 测试输出功率：通过扬声器播放音乐，使用万用表测量输出功率。
b. 测试失真度：使用失真度测试仪，测量输出信号的失真度。
c. 测试效率：通过测量输入功率和输出功率，计算电路效率。
4. 结果分析：根据测试结果，分析电路性能，找出不足之处，并提出改进措施。
五、实训结果与分析1. 输出功率：实验测得输出功率约为10W，符合预期。
2. 失真度：实验测得失真度约为0.5%，在允许范围内。
音频放大器实验报告
名：黄亮龙
：1510519440@ 联系电话：6206
辅导老师：谭利平
目录
一：实验目的 (2)
二：原理图 (2)
三：实物图 (2)
四：调试与总结 (5)
五：材料详单 (5)
一：实验目的
做这个实验是为了更加了解TDA2030的原理和放大效果，也间接的锻炼了自己的动手能力，提升自己的焊接技术。
二：原理图
三：实物图
四：调试与总结
当电位器调到最小时，电流波动较大，在0.1~0.25A之间波动。
此时音量最大，但声音有点失真。
调节电位器到音质较好时，此时电流波动较小，在0.05~0.15A之间波动。
当电位器调到最大时，无声音，有微弱电流。
声音小音质好，声音大音质差。
在电路中C4，C5，C7为耦合电容，C1，C6为去耦电容，C2，C3为旁路电容；R3和R5决定了其放大倍数，其放大倍数为A=(R3+R5)/R5;IN4007的作用是保护TDA2030A，防止扬声器产生反向电动势损坏TDA2030A，使其电动势通过IN4007接入电源或地供电。
在接电路过程中要注意C4，D1，D2反接，TDA2030A要加散热片，且最好离别的元器件远一点，以便于散热。
五：材料详单。
音频放大电路实验报告（共9篇）
音频放大电路实验报告(共9篇)音频功率放大器实验报告一、实验目的1）了解音频功率放大器的电路组成，多级放大器级联的特点与性能；2）学会通过综合运用所学知识，设计符合要求的电路，分析并解决设计过程中遇到的问题，掌握设计的基本过程与分析方法；3）学会使用Multisim、Pspice等软件对电路进行仿真测试，学会Altium Designer使用进行PCB制版，最后焊接做成实物，学会对实际功放的测试调试方法，达到理想的效果。
4）培养设计开发过程中分析处理问题的能力、团队合作的能力。
二、实验要求1）设计要求设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
要求直流稳压电源供电，多级电压、功率放大，所设计的电路满足以下基本指标：（1）频带宽度50Hz～20kHz，输出波形基本不失真；（2）电路输出功率大于8W；（3）输入阻抗：≥10kΩ；（4）放大倍数：≥40dB；（5）具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；（6）所设计的电路具有一定的抗干扰能力；（7）具有合适频响宽度、保真度要好、动态特性好。
发挥部分：（1）增加电路输出短路保护功能；（2）尽量提高放大器效率；（3）尽量降低放大器电源电压；（4）采用交流220V，50Hz电源供电。
2）实物要求正确理解有关要求，完成系统设计，具体要求如下：（1）画出电路原理图；（2）确定元器件及元件参数；（3）进行电路模拟仿真；（4）SCH文件生成与打印输出；（5）PCB文件生成与打印输出；（6）PCB版图制作与焊接；（7）电路调试及参数测量。
三、实验内容与原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。
按其构成可分为前置放大级、音调控制级和功率放大级三部分，如图1所示。
v图1 音频功率放大器的组成框图1）前置放大级音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。
音响放大器的调试报告
音响放大器的调试报告第一篇：音响放大器的调试报告功放调试报告原理图一单级放大的调试遇到的现象以及对应的调试方法：、电路出现饱和失真时可以增大基极的偏置电阻和减小集电极偏置电阻来得到合适的静态工作点，我们要记住理论的计算静态和仿真的静态都是为了得到更好的交流状态，来达到我们预期的想要的结果。
我们在现实调试时要联系我们学习的理论知识和理论的计算的数据来找到合适正确的方向，这样我们调试才更有针对性。
如果Ube的电压小于0.5V时说明三极管是截至状态，这样我们就可以减小基极的电阻,使基极电流增大。
R16是分压式连接的电位器，可以来调节音量，调节范围比较大。
二差分电路的调试差分电路两三极管基极所连的电阻应为对称电阻时差分电路才能正常工作。
所以调节前面的静态时R8要和输出点直接断开接地，不能直接把输出点接地。
因为当我们把第二级调节好后，我们要接上第三级，我们知道如果输出点不接地时（前面都正常）输出点不为0，我们再来调节是他为0，但如果我们把输出点直接接地后，相当于把一个不为0的电位与地相接，这样就形成短路使输出电流很大，导致后面的第三级的功率管烧坏。
这点我们在实际焊接时很多同学都有的错误，所以我们以后在调试时，不能只图一时便利，要想到后面的工作的影响。
调试差分时我们可能遇到的现象以及对应的措施如下：1 如果差分的输出端电压没达到我们预期的13.2V接近电源电源时，首先我们应检查差分是否对称，接着检查三级管是否接错了，再就是看集电极的电阻值是不是2k。
如果输出点的电压比13.2V小了很多时：我们检查一下发射级的电阻是不是7.5k 如果我们差分电路都没接错的话，一般都没什么大问题，输出点的电压值一般为13.2V左右。
三第三级放大电路的调试调试目的：第三级的输入端电压分别为正负0.7V，发射级的电流为1—3mA,其实我们应该将电压最好调为正负1v，电流3mA左右，这样对于小信号的放大的失真才会更小，扩音时音质才会更好。
声音放大器设计实训报告
一、实训目的1. 理解声音放大器的基本原理和设计方法。
2. 掌握声音放大器电路的设计和调试方法。
3. 培养动手实践能力和团队合作精神。
二、实训内容1. 声音放大器电路原理图设计2. 声音放大器电路PCB板设计3. 声音放大器电路元器件焊接4. 声音放大器电路调试与测试5. 声音放大器电路性能评估三、实训步骤1. 声音放大器电路原理图设计（1）分析声音放大器的基本组成：输入级、中间级、输出级和保护电路。
（2）根据设计要求，选择合适的放大器电路，如甲乙类互补对称功率放大器。
（3）绘制声音放大器电路原理图，标注各元器件型号、参数和性能指标。
2. 声音放大器电路PCB板设计（1）根据原理图，确定PCB板尺寸和元器件布局。
（2）使用PCB设计软件绘制PCB板，设置线路层、电源层、地线层等。
（3）生成PCB板Gerber文件和钻孔文件，用于生产PCB板。
3. 声音放大器电路元器件焊接（1）准备焊接工具，如烙铁、焊锡、助焊剂等。
（2）按照PCB板设计文件，将元器件焊接在PCB板上。
（3）检查焊接质量，确保元器件焊接牢固、无虚焊。
4. 声音放大器电路调试与测试（1）连接电源、输入信号和输出负载，对声音放大器电路进行初步调试。
（2）使用示波器、万用表等测试工具，检测电路的关键性能指标，如增益、频率响应、失真度等。
（3）根据测试结果，调整电路参数，优化电路性能。
5. 声音放大器电路性能评估（1）根据设计要求，对声音放大器电路进行综合性能评估。
（2）分析电路的优缺点，提出改进措施。
四、实训结果与分析1. 声音放大器电路原理图设计根据设计要求，我们设计了一个甲乙类互补对称功率放大器电路。
该电路具有以下特点：（1）采用晶体管作为放大元件，具有较好的线性度和稳定性。
（2）采用推挽输出方式，提高了输出功率。
（3）采用负反馈电路，降低了失真度。
2. 声音放大器电路PCB板设计我们使用Altium Designer软件进行了PCB板设计。
音响放大器实验报告
IO
2VCC 2VD R4 R5 RP2
式中，VD 为二极管的正向压降 为减小静态功耗和克服交越失真，静态时 T1、T2 应工作在微导通状态，即满足下
列关系： VAB ≈ VD1 + VD2 ≈ VBE1 + VBE2 称此状态为有甲乙类状态。二极管 D1、D2 与三极管 T1、T2 应为相同类型的半导体材料。 RP2 用于调整复合管的微导通状态，其调节范围不能太大，一般采用几百欧姆或 1KΩ电 位器（最好采用精密可调电位器） 。搭装电路时首先应使 RP2 的阻值为零，在调整输出 级静态工作电流或输出波形的交越失真时再逐渐增大阻值。 否则会因 RP2 的阻值较大而 使复合管损坏。 R6、R7 用于减小复合管的穿透电流，提高电路的稳定性，一般为几十欧姆至几百欧 姆。R8、R9 为负反馈电阻，可以改善功率放大器的性能，一般为几欧姆。R10、R11 称为 平衡电阻，使 T1、T2 的输出对称，一般为几十欧姆至几百欧姆。R12、C3 称为消振网络， 可改善负载为扬声器时的高频特性，因扬声器呈感性，易引起高频自激，并入此容性网 络可使等效负载呈阻性。此外，感性负载易产生瞬时过压，有可能损坏晶体三极管 T3、 T4。R12、C3 的取值视扬声器的频率响应而定，以效果最佳为好。一般 R12 为几十欧姆， C3 为几千皮法至 0.1 微法。 功放在交流信号输入时的工作过程如下：当音频信号 Vi 为正半周时，运放的输出 电压 VC 上升，VB 亦上升，结果 T2、T4 截止，T1、T3 导通，负载 RL 中只有正向电流 IL， 且随 Vi 增加而增加。反之，当 Vi 为负半周时，负载 RL 中只有负向电流 I L 且随 Vi 的负向 增加而增加。只有当 Vi 变化一周时负载 RL 才获得一个完整的交流信号。 （2） 静态工作点设置 设电路参数完全对称。静态时功放的输出端 O 点对地的电位应为零，即 VO=0，常 称 0 点位“交流零点” 。电阻 R1 接地，一方面决定了同相放大器的输入电阻，另一方面 保证了静态时同相端电位为零，即 V+=0 。由于运放的反相端经 R3、RP1 接交流零点， 所以 V-=0 。故静态时运放的输出 Vo=0 。调节 RP1 电位器可改变功放的负反馈深度。 电路的静态工作点主要由 I0 决定，I0 过小会使晶体管 T3、T4 工作在乙类状态，输出信 号会出现交越失真，I0 过大会增加静态功耗使功放的效率降低。综合考虑，对于数瓦的 功放，一般取 I0 = 1mA ~ 3mA，以使 T3、T4 工作在甲乙类状态。 （3） 参数设计 已知条件：RL = 8Ω, Vi = 200mV，+VCC = +12V，-VEE = -12V。 性能指标要求：Po ≥ 2W，γ＜ 3%（1kHz 正弦波） 。 解：采用如图所示电路，集成运放用μA741，其他器件如图所示。功放的电压增 益
声频放大器设计实训报告
一、实验目的1. 了解声频放大器的基本原理和设计方法；2. 掌握声频放大器的主要性能指标和测试方法；3. 提高动手能力和团队协作能力；4. 培养创新思维和解决实际问题的能力。
二、实验器材1. 声频信号发生器；2. 示波器；3. 频率计；4. 功率计；5. 电阻、电容、晶体管等电子元件；6. 调试工具。
三、实验原理声频放大器是一种将声频信号进行放大的电子设备，主要由输入级、中间级和输出级组成。
输入级主要负责信号的放大和滤波；中间级对信号进行进一步的放大和调整；输出级将信号放大到足够的功率，驱动扬声器发声。
四、实验步骤1. 设计声频放大器电路图，选择合适的元件；2. 搭建实验电路，并进行初步调试；3. 使用示波器、频率计、功率计等仪器对放大器进行性能测试；4. 分析测试结果，对电路进行调整和优化；5. 重复步骤3和4，直至达到设计要求。
五、实验内容1. 设计一个简单的甲类单声道声频放大器；2. 设计一个甲乙类双声道声频放大器；3. 设计一个D类声频放大器。
六、实验结果与分析1. 甲类单声道声频放大器：通过调试，成功搭建了甲类单声道声频放大器电路。
测试结果显示，放大器的增益约为30dB，带宽约为100Hz-10kHz，满足设计要求。
2. 甲乙类双声道声频放大器：成功搭建了甲乙类双声道声频放大器电路。
测试结果显示，放大器的增益约为30dB，带宽约为100Hz-10kHz，信噪比约为60dB，满足设计要求。
3. D类声频放大器：成功搭建了D类声频放大器电路。
测试结果显示，放大器的增益约为30dB，带宽约为100Hz-10kHz，信噪比约为80dB，功率效率高达90%，满足设计要求。
七、实验总结1. 通过本次实验，掌握了声频放大器的基本原理和设计方法；2. 提高了动手能力和团队协作能力；3. 培养了创新思维和解决实际问题的能力；4. 了解了不同类型声频放大器的性能特点。
八、改进建议1. 在设计电路时，应充分考虑元件的选取和电路的布局，以降低噪声和损耗；2. 在调试过程中，应细致观察电路的变化，及时发现问题并解决问题；3. 可以尝试设计更复杂的声频放大器，如多声道放大器、数字音频放大器等。
音响放大器
日期：2013.03.27 第 1 次实验仪器：15号成绩：实验一：音响放大器设计与调试一、实验目的1.了解集成功率放大器内部电路工作原理；2.掌握其外围电路的设计与主要性能参数的测试方法；3.掌握音响放大器的设计方法与电子线路系统的装调技术。
二、已知条件集成功放LM386；高阻话筒20kΩ，输出信号5mV；集成功放NE5532；10Ω/2W负载电阻1只；8Ω/4W扬声器1只；音源（MP3 or PC）；电源电压±9V(双电源)三、主要技术指标额定功率：Po≥0.3W（ 3%）负载阻抗：R L=10Ω频率响应：f L=50Hz，f H=20kHz输入阻抗：Ri>>20kΩ音调控制特性：1kHz处增益为0dB、125Hz和8kHz处有±12dB的调节范围，A VL=A VH≥20dB，输入灵敏度5mV。
（选作）功能要求：具有话音放大、音调控制（选做）、音量控制等、卡拉OK伴唱等功能四、实验仪器COSS5020示波器、EE1641B信号源、DF1731SD直流电源、万用表NE5532型运算放大器五、电路工作原理音响放大器的基本组成：话筒：话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ(亦有低输出阻抗的话筒如20Ω，200Ω等)。
话音放大器：话音放大器的作用是不失真地放大声音信号(最高频率达到10kHz)。
其输入阻抗应远大于话筒的输出阻抗。
电子混响器：电子混响器是用电路模拟声音的多次反射，产生混响效果，使声音听起来具有一定的深度感和空间立体感。
音调控制器：主要是控制、调节音响放大器的幅频特性。
功率放大器：给音响放大器的负载RL(扬声器)提供一定的输出功率。
1.话音放大器话音放大器的作用是不失真地放大声音信号(最高频率达到10kHz)。
由于话筒输出信号一般只有5mV左右，而输出阻抗达到20k ，采用同相放大器，其输入阻抗应远大于话筒的输出阻抗，能与高阻话筒配接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音响放大器实验报告
音响放大器实验报告
引言：
音响放大器是音频系统中至关重要的一部分，它能够将低电平的音频信号放大，以便我们能够听到清晰、高质量的声音。
本实验旨在通过搭建一个简单的音响
放大器电路，探究其工作原理以及对音频信号的放大效果。
一、实验材料和方法
1. 材料：
- 电源：直流电源供应器
- 放大器芯片：TDA2030
- 电容：1000μF、220μF、10μF
- 电阻：10KΩ、100KΩ、1KΩ
- 音频输入：手机或电脑等音频源
- 音箱：连接放大器输出的扬声器
2. 方法：
- 按照电路图连接电路：将电源正极连接到芯片的正极引脚，负极连接到芯片
的地引脚；将音频输入信号连接到芯片的输入引脚；将扬声器连接到芯片的输
出引脚。
- 打开电源供应器，调节输出电压为12V。
- 播放音频源，观察放大器的放大效果。
二、实验结果
经过搭建和连接电路后，我们成功地搭建了一个简单的音响放大器电路。
在实
验过程中，我们使用了一首流行歌曲作为音频源。
1. 放大效果：
通过观察和听觉感受，我们可以清晰地感受到音响放大器对音频信号的放大效果。
原本微弱的音频信号在经过放大器的放大后，变得更加清晰、高亢，并且能够更好地传达音乐的细节和情感。
2. 音质：
在实验过程中，我们发现音响放大器对音质的影响是显著的。
经过放大器的放大后，音乐的低音和高音更加丰富，中音更加饱满，整个音域得到了更好的平衡。
音响放大器的存在使得音乐听起来更加立体、自然，给人一种身临其境的感觉。
3. 噪声：
在实验过程中，我们也观察到了一些噪声的存在。
这些噪声可能来自于电源供应器、音频源以及电路本身。
为了减少噪声的影响，我们可以采取一些措施，如使用高质量的电源供应器、优化音频源的输出以及增加滤波电路等。
三、实验讨论
音响放大器作为音频系统的重要组成部分，其放大效果和音质对整个音频系统的表现起着关键作用。
通过本次实验，我们深入了解了音响放大器的工作原理和对音频信号的放大效果。
1. 放大原理：
音响放大器主要通过放大器芯片来实现对音频信号的放大。
在本次实验中，我们使用的是TDA2030芯片，它是一种高性能、低失真的音频功率放大器。
通过输入信号的放大，它使得音频信号的电压增大，从而达到放大音乐的目的。
2. 放大效果与音质：
我们在实验中观察到，音响放大器对音频信号的放大效果非常明显。
放大后的音频信号更加清晰、高亢，能够更好地传达音乐的细节和情感。
此外，音响放大器对音质的改善也是显著的。
通过增强低音和高音，平衡整个音域，音响放大器使得音乐听起来更加立体、自然。
3. 噪声问题：
在实验中，我们也观察到了一些噪声的存在。
噪声可能来自于电源供应器、音频源以及电路本身。
为了减少噪声的影响，我们可以采取一些措施，如使用高质量的电源供应器、优化音频源的输出以及增加滤波电路等。
四、结论
通过本次实验，我们成功地搭建了一个简单的音响放大器电路，并探究了其工作原理以及对音频信号的放大效果。
实验结果表明，音响放大器能够显著提升音频信号的音量、清晰度和音质。
然而，我们也要注意噪声问题的存在，以便进一步优化音频系统的表现。
总之，音响放大器在音频系统中扮演着重要的角色，它能够将低电平的音频信号放大，使得我们能够享受到更好的音乐体验。
通过深入了解音响放大器的工作原理和实验结果，我们对音频系统的设计和优化有了更深入的认识。
