确认所有的安全回路组件，如机房／轿厢／轿顶／底坑共四处应急按钮、相序、限速器开关、上／下极限开关、液压缓冲器开关、断绳开关、安全钳开关、安全窗开关等，都安装到位，动作有效，处于正常工作状态。
确认所有厅门、轿门都安装到位，动作有效，处于正常工作状态‘拆除井道中脚手架及一切有碍电梯运行的障碍物。
1﹑变频器电源进线R﹑S﹑T和变频器到电机出线U﹑V﹑W千万不要接反了。
2、主机抱闸线圈至控制柜中ZQ1、ZQ2接线是否正确。
3、编码器到变频器内的PG-B2中的12V、0V、A、B间接线是否正确。
4、变频器内的PG-B2到电梯控制器X0、X1、GND的接线是否正确。
5、安全回路是否通路。
6、门锁回路是否通路。
7、轿顶接线是否正确。
8、检修回路通断逻辑是否正确。
9、轿厢CAN-BUS通讯回路接线正确。
10、井道的CAN-BUS通讯回路接线正确。
11、检查马达三相间的电阻是否平衡。
一、以下检查要求个测量端子及部位与PE（总进线接地端，以下简称PE）的电阻接近无穷大。
1、R1、S1、T1与PE之间2、抱闸线圈ZQ两端（111、202）与PE3、马达三相U、V、W与PE之间4、旋转编码器12V、A、B、0V与PE之间5、变频器及制动单元上各信号端子及动力电端子与PE之间6、安全回路及门锁回路中的中间接线端子与PE之间7、检修回路中的端子与PE之间以上检查中若发现电阻值偏小，请立即检查，找出故障，修复后才能继续调试。
二、以下检查要求各测量端子及部位PE（接地电阻植尽可能小）1、市电电源接地点与PE之间2、马达接地点与PE之间3、旋转编码器线缆屏蔽层与PE之间4、旋转编码器线缆外用金属软管进柜端与PE之间5、变频器接地点与PE之间6、开关电源与PE之间7、抱闸接地点与PE之间8、控制柜壁及门与PE之间9、线槽最末端与PE之间10、限速器与PE之间11、轿厢与PE之间12、厅门电气门锁与PE之间13、井道底坑由各安全开关接地点与PE之间注：在调试之前，请务必确认工地提供的电源中的接地良好，符合国家标准。

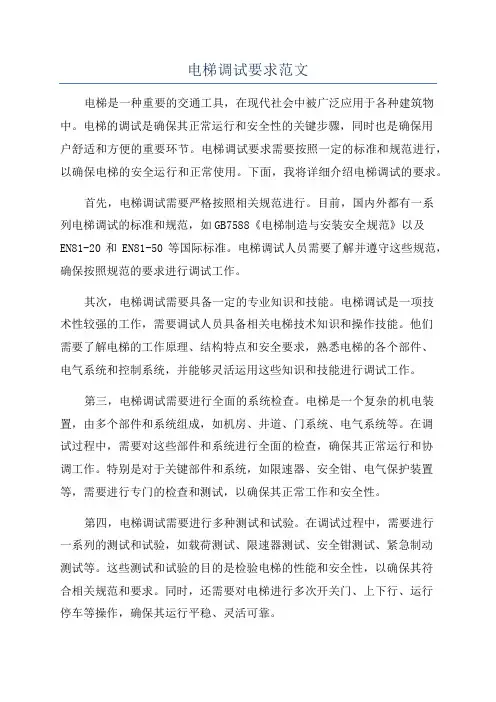

电梯调试要求范文
电梯调试要求范文电梯是一种重要的交通工具，在现代社会中被广泛应用于各种建筑物中。
电梯的调试是确保其正常运行和安全性的关键步骤，同时也是确保用户舒适和方便的重要环节。
电梯调试要求需要按照一定的标准和规范进行，以确保电梯的安全运行和正常使用。
下面，我将详细介绍电梯调试的要求。
首先，电梯调试需要严格按照相关规范进行。
目前，国内外都有一系列电梯调试的标准和规范，如GB7588《电梯制造与安装安全规范》以及EN81-20和EN81-50等国际标准。
电梯调试人员需要了解并遵守这些规范，确保按照规范的要求进行调试工作。
其次，电梯调试需要具备一定的专业知识和技能。
电梯调试是一项技术性较强的工作，需要调试人员具备相关电梯技术知识和操作技能。
他们需要了解电梯的工作原理、结构特点和安全要求，熟悉电梯的各个部件、电气系统和控制系统，并能够灵活运用这些知识和技能进行调试工作。
第三，电梯调试需要进行全面的系统检查。
电梯是一个复杂的机电装置，由多个部件和系统组成，如机房、井道、门系统、电气系统等。
在调试过程中，需要对这些部件和系统进行全面的检查，确保其正常运行和协调工作。
特别是对于关键部件和系统，如限速器、安全钳、电气保护装置等，需要进行专门的检查和测试，以确保其正常工作和安全性。
第四，电梯调试需要进行多种测试和试验。
在调试过程中，需要进行一系列的测试和试验，如载荷测试、限速器测试、安全钳测试、紧急制动测试等。
这些测试和试验的目的是检验电梯的性能和安全性，以确保其符合相关规范和要求。
同时，还需要对电梯进行多次开关门、上下行、运行停车等操作，确保其运行平稳、灵活可靠。
第五，电梯调试需要进行全面的安全评估。
在调试完成后，需要对电梯进行全面的安全评估，以确保其满足相关安全标准和要求。
评估内容包括电梯的结构安全、运行安全、应急救援等方面，以及多种可能的故障和事故情况下的安全性能。
评估结果将直接影响电梯的使用安全和操作规范。
总之，电梯调试是确保电梯安全运行和正常使用的重要环节，需要按照规范和标准进行。

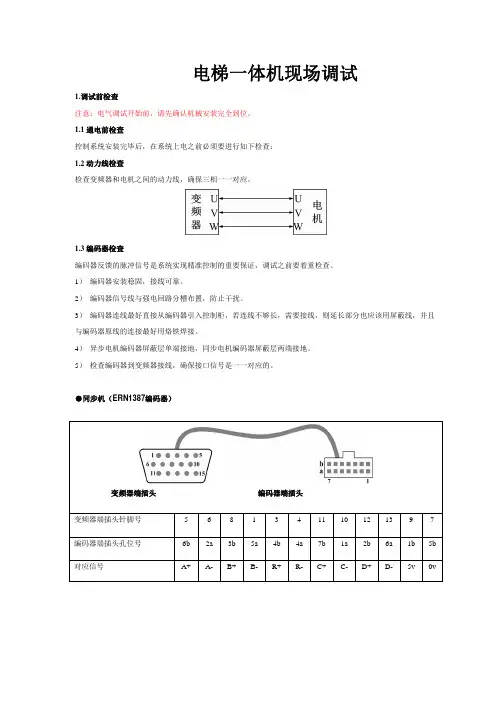

电梯一体机现场调试
2.3 电机自学习，手编器具体操作如下图所示：
当前 故障 目标
E1
10.00m/s 关门中
10000 安全回路断开
Enter
主控单元 驱动单元 常用设置 工厂设置
静止学习 旋转学习
选择同步电 机自学习
选择任一进行 自学习
Enter
Enter
Enter
E2.02 电机极数
** 范围：2-48 默认值：20
自学习中 正常
NO
2.4 电机自学习相关参数：
一级菜单选 择
二级菜单选择
三级菜单选择
A 环境系统 B 应用参数
A1 驱动器硬件环 A1.06 编码器类型
境
A2 驱动器控制环 境
时请不要运行。
4）检查安全门锁回路是否导通，上下限位信号是否正常。 2.电机自学习
驱动器必须学习到电机的一些参数，电机才能够运转。这些参数一部分是手动设置的，一部分是通过电机 自学习获得的。电梯要设在检修状态才能进行电机自学习。 2.1 异步机
Ø 带负载：进行 E2.07、E2.08、E2.09、E2.10 四项参数的学习，电机不旋转，学习过程伴随有电流声。 操作器屏幕提示“自学习成功”后，检修运行电梯，若启动报 OS2 或者 OC 故障，则更改 H5.03，若 启动未报故障，说明 H5.03 的当前设置是正确的。
Ø 脱负载：同时手动打开抱闸，进行 E2.07、E2.08、E2.09、E2.10、H5.03 五项参数的动态学习，学习 过程电机旋转。操作器屏幕提示“自学习成功”即可判定为成功。
电梯调试指导
电梯安装、改造、维修、调试作业指导书编号： YK-ZY-05-2016版次： A/0编制/日期：审核/日期：批准/日期：重庆怡快电梯有限公司CHONGQING YIKUAI ELEVATOR COMPANY LED电梯调试与运行1.现场调试须确保系统所有机械设备，特别是井道内设备、装置已经可靠安装完成（设在机房内的装置视机房准备情况而定）；2.现场调试须确保所有应在本系统调试以前完成安装、调试的设备、装置已经可靠安装、调试；3.现场调试人员在调试前须取得机械系统安装、调试负责人、其它系统（装置）安装、调试负责人或可以承担相关责任的责任人的确认；4.现场调试人员在调试前须仔细检查与电气系统调试相关的机械设备、其它设备或装置已妥善安装、调试完成；5.现场调试人员在调试前须仔细检查并确认现场已不存在对人体、设备等不安全因素（包括潜在、可能的不安全因素）；6.调试人员要具备从事电梯控制系统调试的资质；7.调试环境要满足系统调试和运行所需要的环境；8.需要机电系统联调的部分进行调试时，须有负责机械系统调试的责任人员在场；9.现场调试人员在调试前须仔细检查并确认现场已经具备了可以进行本控制系统调试的全部条件。
一、通电前检查1.应对照使用说明书和电气原理图，检查各部分的连接是否正确。
2.检查强电部分和弱电部分是否有关联。
用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。
3.请认真检查控制柜电源进线与电机连线是否正确,避免上电后烧毁变频器。
4.检查旋转编码器与变频器的连线是否正确、旋转编码器与曳引机轴的连接同轴度、布线是否合理。
5.检查电梯总电源箱至控制柜R、S、T的三相进线。
6.检查控制柜U、V、W至主机马达的三相出线。
7.安全回路是否通路。
8.厅门回路是否通路。
9.轿门回路5是否通路。
10.检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。
注意：柜壳体与电动机壳体要一点接地。
电梯快车调试方法
电梯快车调试方法电梯快车是一种新型电梯，其特点是运行速度更快，能够更有效地满足现代城市的运输需求。
调试是电梯快车投入使用前必须进行的工作，下面将介绍电梯快车调试的方法。
1.施工前的准备工作在进行电梯快车的调试前，需要进行一系列的准备工作。
首先，需要严格按照设计要求进行设备安装，并确保安装质量符合标准。
其次，需要检查电梯的所有零部件是否齐全，并确保其符合相关的技术要求。
最后，需要对电梯进行全面的检查和试运行，以确保在调试阶段能够及时发现和解决问题。
2.确定调试方案在电梯快车调试前，需要根据设备的特点和要求，确定调试方案。
该方案应包括调试的具体步骤、方法、要求以及时间节点等内容。
同时，还需要对调试人员进行培训，使其熟悉设备的使用和调试操作。
3.调试电梯系统电梯快车的调试主要包括电气系统、机械系统和控制系统的调试。
首先进行电气系统的调试，包括电机的联通、标定和保护装置的测试等。
然后进行机械系统的调试，包括轿厢的运行、限位装置的测试和制动器的调整等。
最后进行控制系统的调试，包括调试控制器的各种功能、故障保护和应急操作等。
4.进行负载测试电梯快车的负载测试是调试的重要环节之一、该测试旨在模拟实际运行条件下的电梯负载情况，通过调整速度、加速度和减速度等参数，来验证电梯的性能和安全性。
测试过程中需要注意监测各项运行指标，并及时记录和分析数据，以便在测试结束后进行调整和优化。
5.进行系统整合测试电梯快车在调试阶段还需要进行系统整合测试，包括与楼房的通信、报警、监控和灯光等系统的测试。
该测试主要是为了验证电梯的整体运行和安全性能，以及各项功能的正常使用。
6.完成调试记录和报告在电梯快车调试结束后，需要对整个调试过程进行记录和总结。
该记录应包括调试方案、调试过程中遇到的问题和解决方法、测试数据和调试结果等内容。
同时，还需要根据调试结果编写调试报告，对电梯的性能、安全性进行评估和说明。
综上所述，电梯快车的调试是确保其正常运行和安全使用的关键环节。
电梯简单调试.(DOC)
1.3.2. 通电后检查
1.合上总电源开关，若相序继电器KXX有绿灯显示，则表示相位正确。否则，应关闭总电源，调换任意两相进线相位。重复上述检查。
2.检查控制柜中的变压器TC1各端子电压，其值应在各端子间标注值±7%范围内，若超过范围，检查原因并改正错误。
3.若上述检验正常，则进行如下步骤：
2.检查强电部分和弱电部分是否有关联。用指针式万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞。
3.请认真检查控制柜电源进线与电机连线是否正确,避免上电后烧毁变频器。
4.检查旋转编码器与变频器的连线是否正确、旋转编码器与曳引机轴的连接同轴度、布线是否合理。
5.检查控制柜壳体、电动机壳体、轿厢接地线、厅门、旋转编码器屏蔽线、井道电缆和随行电缆的接地线是否可靠安全接地，确保人身安全。同时注意区别公共端、电源地、外接地。
