跨越架搭设作业指导书

跨越架搭设作业指导书文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]

编号：Q/001跨越架搭设作业指导书

编写：年

月日

审核：年

月日

批准：年

月日

作业负责：

作业日期年月日时至年

月日时

一、规范性引用文件

本工程引用下列中华人民共和国国家规程及企业标准

1.GB50233-2005 《110 ~ 500千伏架空送电线路施工及

验收规范》

2.DL/ 电力建设安全工作规程（第2部分：架空电力线路）

3.DL/T5106一1999 跨越电力线路架线施工规程

4.Q/HDTG 1001-2000 《质量手册》

二、基本规定

在跨越施工困难的地方，因带电跨越危险性较大，故在选择跨越施工方案时，应优先选择停电跨越方案。

有下列特点之一的跨越称为特殊跨越:

1)被跨运行电力线架空地线高度大于30m。

2)被跨越电力线电压等级为330kV及以上。

3)跨越交叉点下有河流、水塘或其他复杂地形。

4)线路交叉角小于30°或跨越宽度大于70m。

特殊跨越的施工技术方案，需经有关部门审核批准。

跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。

跨越架的组立必须牢固可靠、所处位置准确。

2.5跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。

2.6跨越架架顶的横辊要有足够的强度，且横辊表面必须使用对导线磨损小的绝缘材

料。如用金属杆件作横辊，则必须在其上包胶。

2.7跨越架经使用单位验收合格后方可使用，跨越架上应按有关规定悬挂醒目标志。2.8强风、暴雨过后应对跨越设施进行检查，确认合格后方可使用。

2.9搭设和拆除跨越架时应设安全监护人，参加跨越不停电线路的施工人员必须熟练掌

握跨越施工方法并熟悉安全措施，经本单位组织培训和技术交底后方可参加跨越施工。跨越不停电电力线架线施工前，应向运行部门书面申请“退出重合闸”，落实后方可进行不停电跨越施工。

2.10跨越架中心线应与遮护宽度B的中心线重合。

跨越架架顶宽度(横线路方向有效遮护宽度)B按下式计算：

B≥[2(Zx+十b]/sin

式中:B—跨越架架顶宽度，m；

Zx—施工线路导线或地线等安装气象条件下在跨越点处的风偏距离，m；

b—跨越架所遮护的最外侧导、地线间在横线路方向的水平距离，m；

—跨越交叉角，

跨越架架面在被跨越线路导线发生风偏后仍应与其保持的最小安全距离（D min）

跨越架架面或拉线与被跨越电力线路导线的最小水平距离

D=Zx+D min

式中:D —跨越架架面距被跨越电力线路带电体的最小水平距离，m；

D min—发生风偏后尚应保持的最小安全距离，m；

Zx—风偏距离，m

三、施工准备

1. 人员的要求

2.危险点辨识和预控措施通用部分

作业过程

3.毛竹跨越施工工器具材料配置表

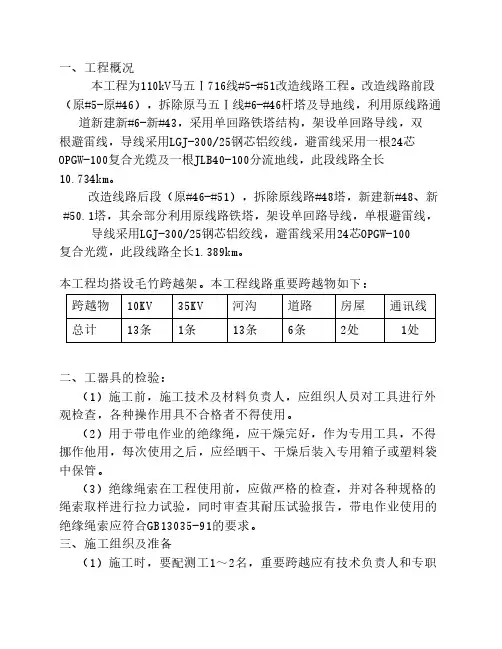

4.本工程交叉跨越明细表

5.本工程跨越架详情表

四、作业过程

1.安全措施

施工作业票的安全措施可替代本指导书的安全措施。

参照《湖州电力局企业标准》Q/HDJG 000000—0000施工作业票执行和评价管理

线路施工(跨越架搭设和拆除) 作业票

临时劳动人员现场安全教育卡

湖州电力局施工证

2.跨越架的类型

通讯线及广播线、220V照明线应尽量降到地面，并要有保护措施，施工结束后，应立即予以恢复。无法降落的应搭设单排跨越架。对于一般乡村大路，可使用拉线或毛竹撑杆的单排跨越架，高度大于6m时，应设双层拉线。

对于380V电力线亦可采用降线落地处理；在被跨越线路采取降线措施时，对降落段两端要做好补强措施，在降落段内设置安全围栏并派专人看守，控制人员进入降落区。若长时间停电困难，可搭设双排跨越架或采用相应规格的电缆线过渡（电缆线应埋入地下）。

公路（包括土大路）、三级以上通讯线、架空光缆必须搭设双排跨越架。

对所跨国道、高速公路、铁路、10kV以上电力线必须搭设有封闭架顶双排跨越架。

搭设此类跨越架前须与有关部门取得联系，办理有关手续后再行搭设。跨越架搭设好后必须测量架体与路边和封顶与路面的安全距离并记录。

3.跨越架各部名称及尺寸

立杆纵距、横距、步距由跨越架的高度而定，一般规定见下表：

注：如现场地形复杂，跨越架应按现场地形确定横距。纵距为跨越架横向立杆之间距离；横距为纵向每排跨越架的距离，步距为跨越架临近大横杆上下之间距离.

跨越架同排立杆每6～7根应设剪刀撑，每隔2根立杆应设一小横杆，跨越架两端及中间应装设可靠的拉线。

立杆纵面排数见下表：

4.毛竹跨越架施工工艺

毛竹的选材：要求生长期四至六年的粗壮毛竹，三年以下和七年以上的不宜使用，青嫩、枯脆、有麻斑或虫蛀的及裂缝超过一节均不准使用。

绑扎材料：一般采用10#软性铁丝、黑白铁丝均可使用，铁丝长度不得大于1.6米。

铁丝的缠绕方向应统一，缠绕应牢固可靠。

：立杆连接和接长：架体应垂直埋入坑内，立杆坑底应夯实，埋深≥0.5m，且大头朝下，回填土后夯实。如遇松土或无法挖洞的现场立杆根部应绑扎扫地杆。跨越架的横杆应与立杆成直角搭设。

立杆、大横杆应错开搭接，采用有效毛竹根接梢的办法，接足有效部位1.8m，绑扎时小头应压在大头上，绑扣不得少于四道，绑扎牢靠，立杆接长垂直偏差不得
