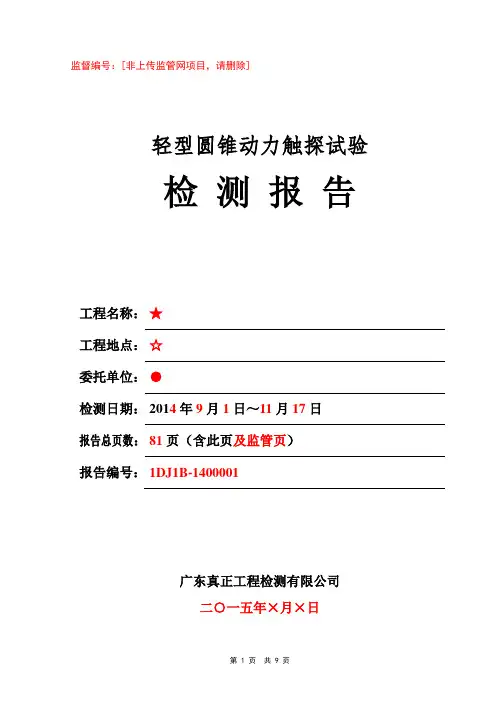

监督编号：[非上传监管网项目，请删除]轻型圆锥动力触探试验检测报告工程名称：★工程地点：☆委托单位：●检测日期：2014年9月1日～11月17日报告总页数：81页（含此页及监管页）报告编号：1DJ1B-1400001广东真正工程检测有限公司二○一五年×月×日★轻型圆锥动力触探试验检测报告现场检测人员：上岗证号：上岗证号：报告编写：上岗证号：校核：上岗证号：审核：上岗证号：批准：声明：1、本检测报告涂改、换页无效。
2、如对本检测报告有异议，可在报告发出20日内向本公司提请书面复议。
3、未经本公司书面批准，不得复制此检测报告（完整复制除外）。
广东真正工程检测有限公司二○一五年×月×日地址：广州市萝岗区广州高新技术产业开发区科学大道119号102 邮政编码：510663 电话：(020)85610818 联系人：魏玲玲E -mail：*************工程概况表1受●委托，广东真正工程检测有限公司于2015年9月1日至11月17日，对★（概况见表1）的天然地基进行轻型圆锥动力触探试验，目的是提供锤击数标准值，并推定该天然地基土的地基承载力特征值。
根据委托方要求，本次共检测62点。
现将检测结果报告如下：一、测试原理、仪器设备及技术要求1、测试原理轻型圆锥动力触探是利用一定的锤击动能，将一定规格的圆锥型探头打入地基土中，根据打入土中的阻抗大小来判别地基土承载力。
2、仪器设备1）、触探头：圆锥头，锥角60°，锥底直径40mm，锥底面积12.6cm2。
2）、触探杆：直径25mm，长度1m，采用D40地质管材。
3）、穿心锤：落锤质量10kg，落距50cm。
3、技术要求1）、采用自动落锤装置。
2）、触探杆连接后的最大偏斜度不应超过2%。
3）、锤击贯入应连续进行，不宜间断；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度；锤击速率一般为每分钟15～30击。
