凯美瑞混合动力诊断43页PPT文档
新能源汽车维护与故障诊断 课件 项目四 混合动力汽车故障诊断与排除
故障诊断与排除
学习目标
知识目标 1）能描述混合动力汽车动力电池及管理系统的故障症状和原因。 2）能描述混合动力汽车动力电池及管理系统故障诊断与排除方法。 技能目标 1）能进行混合动力汽车动力电池及管理系统故障码和数据流读取。 2）能进行混合动力汽车动力电池及管理系统高压线路检测。 3）能进行混合动力汽车动力电池及管理系统传感器检测。 情境描述
19
⑥检查冷却鼓风机控制信号SIO输出信号 连接上混合动力车辆控制ECU插接器E22和冷却鼓风机插接器L24，操
作点火开关切换至电源ON状态，使用诊断仪执行冷却鼓风机（冷却风扇 ）主动测试，同时用示波器测量SIO线路输出波形。测量标准参考图4-113。如果不正常，则更换混合动力车辆控制ECU。
20
据流的变化，并记录。 主要读取到的数据流内容如图 4-1-14 所示 ，具体数据根据车辆的状态会有差别。
23
2. 混合动力汽车动力电池及管理系统高压线路检测
下面以丰田卡罗拉双擎混合动力汽车的 HV蓄电池接线盒总成（继电器部分）为例， 介绍混合动力汽车动力电池及管理系统高压 线路检测。丰田卡罗拉双擎混合动力汽车的 HV蓄电池继电器接线盒总成位于HV蓄电池内 部，集成正极继电器（SMRB）、负极继电器 （SMRG）、预充继电器（SMRP）和预充电阻 （电抗器）， 相关的继电器通过混合动力 车辆控制 ECU进行控制，其诊断参考电路 如图4-1-15所示。
⑦ 如果通过以上检测，冷却鼓风机供电正常，使用诊断仪执行主动测试 ，确定主动测试 期间 SIO 信号输出波形正常的情况下，鼓风机冷却 风扇依然不转，更换冷却鼓风机总成。
21
基本技能
1. 混合动力汽车动力电池及管理系统的故障码和数据流读取

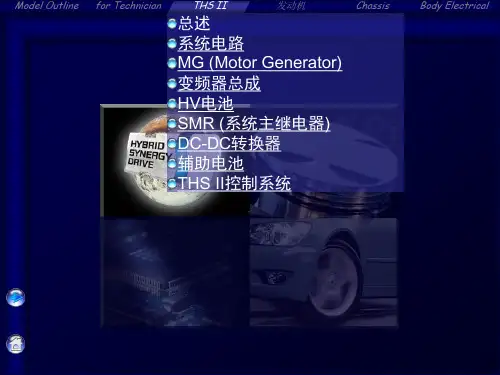

凯美瑞混合动力(THS II)
内容
变频器
HV 电池
6 组)
SMR DC-DC转换器 辅助电池 THS ECU
•SMRP(预充电SMR)变为半导体型继电器 •SMRP和电阻集成在DC-DC转换器里 •SMRP和电阻连接在负极
•在HV •空冷
电池的前面 (变频器总成分开)
•在行李箱里面 •密封型 •内置温度传感器
•在发动机仓
(带防水插头)
for Technician
THS II
发动机
Chassis
Body Electrical
服务要点 (HV电池)
拆卸步骤 (临时的)
图片: GS450h
5. 拆卸HV电池 Notice: 为了避免对行李箱造成损坏，用纸皮 铺在行李箱内
Model Outline
for Technician
THS II
SMR (系统主继电器)
概述 – SMRP和电阻集成在DC-DC转换器内
SMRG
SMRB HV电池 SMRP与 电阻
连接器座总成
DC-DC转换器
Model Outline
for Technician
THS II
发动机
Chassis
Body Electrical
SMR (系统主继电器)
系统电路
+ SMRB
Model Outline
for Technician
THS II
发动机
Chassis
Body Electrical
变频器总成
安全注意事项 – 在拔出服务插销后等待10分钟或更长时间让高电压电容放电
高电压电容
放电
Electricity
0V
服务插销拔出
丰田混合动力解读PPT优秀课件
发动机
MG1
起步时：
驾驶员按下点火开关后，PCU动力控制单元会向 MG2电机通电，MG2电机逆向旋转。带动车轮（齿 圈）正向转动，车子缓慢前进。 当稍微用力踩下油门踏板时，MG2电机会获得更多 的电力，车辆就会加速前进。 由于MG2电机功率很大（53KW），低速扭矩也很 大（400Nm）。在PCU的控制下，车子加速十分的 有力，即便只靠MG2电机也可把车辆加速到一个相当 的速度！ 起步过程充分发挥了MG2电机低速高扭的特性，以 弥补阿特金森发动机低速扭力不足的特性。
太阳轮、行星架、齿圈中的任何两个
固定、整个行星齿轮组一起固定，作 为整体输出，传动比为1:1输出，没有 传动比的变化。
原理
动力分配装置 太阳轮与发电机MG1相连 行星架与发动机相连 齿圈与车轮相连
发动机
MG1
马达减速装置 太阳轮与起动机MG2相连 行星架齿轮固定 齿圈与车轮相连
MG2
HV电池
PCU动力 控制单元
MG2
发动机
MG1
发动机启动（怠速运转热车）：
PCU向MG1通电流，MG1发电机顺时针转动，并带 动发动机启动，整个过程及其快速而平顺。 发动机启动后，怠速运转，发动机带动行星齿轮架正 向旋转，带动太阳齿轮（MG1）正向旋转。MG1发出 交流电，经PCU里的逆变器和电压变换器变成低压直流 电并给电池组充电
MG2
发动机
MG1
MG2
小负荷加速（《40km/h）
主要靠MG2电机推动车轮。MG1继续向MG2供电并通过PCU向动力电池充电。此 后，MG2速度继续提升，直到车辆达到目的速度。
发动机
MG1
MG2
大负荷加速
面对重负荷加速（如载重起动）等需要大动力的情况。发动机感知油门踏板的信 号，将转速提高，使发动机进入其动力区间，发动机的功率大大提升。因为发动 机的扭矩提升进而带动外齿圈获得动力提升，同时电池组也会向MG2电机供电， 使其进入最大功率。车辆的加速性能大大提升。
广汽丰田凯美瑞混合动力系统原厂维修手册(可编辑)
广汽丰田凯美瑞混合动力系统原厂维修手册（可编辑）广汽丰田凯美瑞混合动力系统原厂维修手册前言这是CAMRY凯美瑞混合动力车辆手册的第二册本手册共有四册各册所包含的章节以黑体显示在章节目录中请使用各册的章节目录查找包含所需章节的那一册适用车型 AHV41 系列此外以下出版物也是为这些车型的系统与零部件提供的相关维修手册手册名称出版号CAMRY凯美瑞混合动力车辆电路图EM14U0EC本手册中的所有信息以手册出版时的最新产品信息为准维修规范与维修程序如有更改恕不另行通知如果发现本手册存在任何错误请用下页的报告单通知我方C 2009A202131E49修理手册质量报告致分销商的维修经理A114682E01警告本手册内容未包括汽车修理和维护所需的所有项目本手册专供具有专业技能与资格的人员使用如果非专业或无资格的技师进行修理或维护时仅仅参照本手册或者没有使用适当的设备或工具可能会导致对本人或周围人员的伤害以及对客户车辆的损坏为了防止危险操作避免客户车辆受到损坏一定要遵循以下说明–必须通读本手册内容尤其要充分理解导言部分中注意事项的所有内容–本手册中提供的维修方法对于汽车修理和维护非常有效在遵循本手册中的程序进行维修操作时一定要使用指定和推荐的工具若使用非指定或推荐的工具和维修方法则在开始操作前要确保技师的安全并确定不会造成人员伤害或客户车辆损坏–如果需要更换零件则必须换上具有相同零件号的零件或同等零件不要采用劣质零件–必须注意的是为了有效避免修理或维护期间可能造成的人身伤害以及由于操作不当而造成的车辆损坏或导致车辆不安全等隐患必须认真遵守本手册中各种警告和注意事项还应该注意的是本手册中的警告和注意部分的内容并非夸张而是违反这些说明有可能导致的危险后果INTRODUCTION 导言 INPREPARATION 准备工作 PPSERVICE SPECIFICATIONS 保养规格 SSMAINTENANCE 保养 MAENGINE 3AZ-FXE 发动机控制系统 ES3AZ-FXE 发动机机械部分 EM3AZ-FXE 燃油系统 FU3AZ-FXE 排放控制系统 EC3AZ-FXE 进气系统 IT3AZ-FXE 排气系统 EX3AZ-FXE 冷却系统 CO3AZ-FXE 润滑系统 LU3AZ-FXE 点火系统 IG3AZ-FXE 起动系统 ST3AZ-FXE 充电系统 CHHYBRID SYSTEM 混合动力车辆控制 HV混合动力蓄电池控制 HBP311 混合动力变速器传动桥 HXDRIVE LINE 半轴 DSSUSPENSION AXLE 车桥 AH悬架SP轮胎和车轮 TWBRAKE 制动控制系统 BC制动器 BR驻车制动器 PBSTEERING 转向柱 SR动力转向 PSHEATER AIR CONDITIONING SYSTEM 空调 AC RESTRAINTS 辅助约束系统 RS座椅安全带 SBSECURITIES 防盗系统 TD发动机停机系统 EICRUISE CONTROL SYSTEM 巡航控制系统 CC BODY ELECTRICAL 照明系统 LI刮水器和清洗器 WW门锁 DL仪表 ME音频视频 AV导航系统 NSG-BOOK GB驻车辅助监视系统 PM喇叭 HO其他系统OTBODY 挡风玻璃车窗玻璃 WS后视镜 MI仪表板 IP座椅 SE发动机罩门 ED外饰 ET内饰 IR滑动天窗 RFCOMMUNICATION SYSTEM 多路通信系统 MPCAN 通信 CA混合动力车辆控制混合动力控制系统注意事项 HV-1零件位置 HV-4系统图 HV-8系统描述 HV-12如何进行故障排除 HV-16检查是否存在间歇性故障 HV-19 ECU 端子 HV-20诊断系统 HV-32DTC 检查清除 HV-33数据列表当前测试 HV-34诊断故障码表 HV-41信息定格数据 HV-58操作历史数据 HV-62P0343-747 HV-64P0516-769 HV-69P0517-770 HV-69P0560-117HV-73P0617-142 HV-76P062F-143 HV-79P0705-757 HV-80P0705-758 HV-80P0851-775 HV-80P0A01-725 HV-87P0A01-726 HV-87P0A02-719 HV-92 HV P0A03-720 HV-92P0A08-101 HV-93P0A08-264 HV-96P0A09-265 HV-109 P0A09-591 HV-111 P0A0D-350 HV-118 P0A0D-351 HV-118 P0A0F-204 HV-128 P0A0F-205 HV-128 P0A0F-524 HV-128 P0A0F-525 HV-128 P0A0F-533 HV-128 P0A0F-534 HV-128 P0A0F-238HV-130P0A10-263 HV-136 P0A10-592 HV-140 P0A1A-151 HV-145P0A1A-155 HV-145 P0A1A-156 HV-145 P0A1A-158 HV-145 P0A1A-166 HV-145 P0A1A-658HV-145P0A1A-791 HV-145 P0A1A-200 HV-147 P0A1A-792 HV-147 P0A1A-793 HV-147 P0A1A-659 HV-154 P0A1B-661 HV-154 P0A1B-163 HV-156 P0A1B-164 HV-156 P0A1B-192 HV-156 P0A1B-193 HV-156 P0A1B-195 HV-156 P0A1B-198 HV-156 P0A1B-511 HV-156 P0A1B-512HV-156P0A1B-786 HV-156 P0A1B-794 HV-156 P0A1B-168 HV-158P0A1B-795 HV-158P0A1B-796 HV-158P0A1B-788 HV-165P0A1D-103 HV-172P0A1D-134 HV-173P0A1D-135 HV-173P0A1D-570 HV-173P0A1D-140 HV-174P0A1D-141 HV-175P0A1D-144 HV-176P0A1D-145 HV-176P0A1D-148 HV-177P0A1D-162 HV-178P0A1D-821 HV-178P0A1D-822 HV-178 HV P0A1D-823 HV-178 P0A1D-179 HV-179P0A1D-187 HV-180P0A1D-393HV-181P0A1D-721 HV-182P0A1D-722 HV-182P0A1D-723 HV-182P0A1D-765 HV-182P0A1D-787 HV-182 P0A1F-129 HV-184 P0A1F-150 HV-186 P0A1F-157 HV-186 P0A2B-248 HV-189 P0A2B-250 HV-189 P0A2C-247 HV-190 P0A2D-249 HV-190 P0A37-258 HV-195 P0A37-260 HV-195 P0A38-257 HV-196 P0A39-259 HV-196 P0A3F-243 HV-201 P0A40-500 HV-201 P0A41-245 HV-201 P0A4B-253 HV-204 P0A4C-513 HV-204 P0A4D-255 HV-204 P0A51-174 HV-207 P0A60-288 HV-209 P0A60-290 HV-209 P0A60-294 HV-209 P0A60-501 HV-209 P0A63-296 HV-209P0A63-298 HV-209P0A63-302 HV-209P0A63-502 HV-209P0A72-326 HV-211P0A72-328 HV-211P0A72-333 HV-211P0A72-515 HV-211P0A75-334 HV-211P0A75-336 HV-211P0A75-341 HV-211P0A75-516 HV-211P0A78-113 HV-213P0A78-121 HV-218P0A78-128 HV-226P0A78-266 HV-231P0A78-267 HV-231P0A78-279 HV-234P0A78-282 HV-236P0A78-284 HV-237P0A78-286 HV-245P0A78-287 HV-253P0A78-306 HV-255P0A78-503 HV-257 HV P0A78-504 HV-261P0A78-505 HV-265 P0A78-506 HV-265 P0A78-510 HV-270 P0A78-523 HV-271 P0A78-586 HV-273 P0A78-806 HV-274 P0A78-808 HV-274 P0A78-807 HV-279 P0A7A-122 HV-281 P0A7A-130 HV-287 P0A7A-322 HV-292 P0A7A-324 HV-301 P0A7A-325 HV-310 P0A7A-344 HV-312 P0A7A-517 HV-314 P0A7A-518 HV-314 P0A7A-522 HV-319 P0A7A-809 HV-320 P0A7A-811 HV-320 P0A7A-810 HV-325 P0A90-251 HV-327 P0A90-509 HV-330 P0A92-261 HV-332 P0A92-521 HV-335P0A93-346 HV-337 P0A94-127 HV-349 P0A94-172 HV-355 P0A94-442 HV-360 P0A94-547 HV-363 P0A94-548 HV-368 P0A94-549 HV-370 P0A94-550HV-374P0A94-553 HV-375 P0A94-554 HV-383 P0A94-555 HV-387 P0A94-556 HV-389 P0A94-557 HV-393 P0A94-585 HV-402 P0A94-587 HV-403 P0A94-589 HV-407 P0A94-590 HV-407 P0AA1-231 HV-408 P0AA1-233 HV-411 P0AA4-232 HV-414 P0AA6-526 HV-417 P0AA6-611 HV-417 P0AA6-612 HV-417P0AA6-613 HV-417P0AA6-614 HV-417P0AA7-727 HV-434P0AC0-817 HV-435P0ADB-227 HV-437 HV P0ADC-226 HV-437 P0ADF-229HV-442P0AE0-228 HV-442P0AE2-161 HV-447P0AE2-773 HV-454P0AE6-225 HV-456P0AE7-224 HV-477P0AEE-276 HV-481P0AEE-277 HV-481P0AEF-275 HV-486P0AF0-274 HV-486P0C30-390 HV-487P1555-181 HV-489P1556-182 HV-489P1606-138 HV-491P1606-308 HV-491P1606-317 HV-491P2120-152 HV-494P2121-106 HV-494 P2122-104 HV-494 P2123-105 HV-494 P2125-153 HV-494 P2126-109 HV-494 P2127-107 HV-494 P2128-108 HV-494 P2138-110 HV-494 P2138-154 HV-494 P2511-149 HV-502 P2519-766 HV-505 P2532-772 HV-510 P3000-388 HV-519 P3000-389 HV-521 P3000-603 HV-525 P3004-131 HV-527 P3004-132 HV-537 P3004-133 HV-543 P3004-800 HV-544 P3004-801 HV-544 P3004-803 HV-552 P3107-213 HV-557 P3107-214 HV-561 P3107-215 HV-564P3108-535 HV-567P3108-536 HV-567P3108-538 HV-567P3110-139 HV-573P3110-223 HV-573P3137-348 HV-577P3138-349 HV-577P3147-239 HV-581P3147-241 HV-581P3147-240 HV-586P3147-242 HV-586P3221-314 HV-588P3221-315 HV-588 HV P3222-313 HV-593P3223-312 HV-593P3226-562 HV-594P3226-563 HV-594P3227-583 HV-599P3228-584 HV-599P3232-749 HV-601P3233-750 HV-603U0100-211 HV-606U0100-212 HV-606U0100-530 HV-606U0100-774 HV-606 U0100-784 HV-606 U0129-220 HV-606 U0129-222 HV-606 U0129-528 HV-606 U0129-529 HV-606 U0140-146 HV-606 U0110-159 HV-608 U0110-160 HV-608 U0110-656 HV-608 U0110-657HV-608U0151-763HV-615U0164-594 HV-616 U0164-827 HV-616 U0424-537 HV-617 冷却液逆变器车上检查HV-618更换HV-619带转换器的逆变器零部件HV-621拆卸 HV-624安装 HV-628混合动力车辆控制 ECU 零部件 HV-635拆卸 HV-636安装 HV-637带马达的水泵零部件 HV-639拆卸 HV-640安装 HV-640副散热器零部件 HV-642拆卸 HV-644安装 HV-646线束组零部件 HV-647拆卸 HV-652HV 安装 HV-655油门踏板拉杆零部件 HV-660拆卸 HV-661安装 HV-661前断路器传感器零部件 HV-662拆卸 HV-663检查 HV-663安装 HV-663IGCT 继电器检查 HV-664混合动力车辆控制混合动力控制系统HV–1混合动力控制系统注意事项1 检查混合动力控制系统的注意事项a 检查高压系统或断开带转换器的逆变器总成低压连接器前务必采取安全措施如佩戴绝缘手套并拆下维修塞把手以防电击拆下维修塞把手后放到您自己口袋中防止其他技师在您进行高压系统作业时将其意外重新连接注意拆下维修塞把手后将电源开关置于 ON READY位置可能会导致故障除非修理手册规定否则请勿将电源开关置于 ON READY 位置b 断开维修塞把手后在接触任何高压连接器或端子前等待至少 10 分钟A142844 HV提示使带转换器的逆变器总成内的高压电容器放电至少需要 10 分钟c 检查带转换器的逆变器总成检查点端子处的电压警告务必佩戴绝缘手套HV–2 混合动力车辆控制混合动力控制系统1 拆下2 个螺栓和连接器盖总成参见 HV-621 页注意拆下连接器盖后用非残留性胶带覆盖开口以防异物或液体进入A1416482 根据下表中的值测量电压标准电压检测仪连接条件规定状态拆下维修塞后经过检查点0 V10 分钟提示将检测仪设置为 750 V 或以上的直流以测量电压d 检查期间将电源开关置于 ON IG 位置时踩下制N 动踏板的情况下不要按下电源开关警告P 在踩下制动踏板的情况下按下电源开关将导致系统进入 READY-on 状态这非常危险因为可能对检查区域施加高压A141649E01e 接触高压系统的任何橙色线束前将电源开关置于OFF 位置佩戴绝缘手套并从辅助蓄电池的负极 - 端子上断开电缆f 执行任何电阻检查前将电源开关置于 OFF 位置g 断开或重新连接任何连接器前将电源开关置于HV OFF 位置h 拆下高压连接器后用绝缘胶带缠绕连接器以防止其接触异物2 混合动力控制系统激活注意事项a 警告灯点亮或断开并重新连接辅助蓄电池时第一次尝试将电源开关置于 ON READY 位置可能不会起动系统系统可能未进入 READY-on 状态如果这样则将电源开关置于 OFF 位置并再次尝试起动混合动力系统混合动力车辆控制混合动力控制系统HV–33 断开 AMD 端子的注意事项提示AMD 端子连接在辅助蓄电池的正极端子上按照下列程序操作以防断开 AMD 端子时使其受损a 从发动机室接线盒总成上断开 AMD 端子前务必从辅助蓄电池的负极 - 端子上断开电缆b 断开 AMD 端子后用绝缘胶带缠绕端子c 重新连接辅助蓄电池的负极 - 端子的电缆前务必将 AMD 端子重新连接到发动机室接线盒总成上注意如果从辅助蓄电池的负极 - 端子上断开电缆前断开AMD 端子则可能出现对搭铁短路如果出现对搭铁短路则可能导致熔断丝或保险丝断路4 断开并重新连接蓄电池负极电缆a 对电子部件进行操作前从蓄电池负极 - 端子上断开电缆以防止损坏电气系统或电气零部件插图文字1 蓄电池负极 - 端子2 电缆2b 断开并重新连接蓄电池电缆前将电源开关置于 OFF 位置并关闭大灯开关然后完全松开端子螺母不要损坏电缆或端子c 断开蓄电池电缆时时钟和收音机设定以及存储的DTC 被清除因此断开蓄电池电缆前对其进行记录1注意D033496E03断开蓄电池负极 - 端子电缆并重新连接端子后以下系统需要初始化系统名称参见程序HVSFI 系统参见 IN-44 页HV–4 混合动力车辆控制混合动力控制系统零件位置MILREADYHVDLC3A228827E01混合动力车辆控制混合动力控制系统 HV–5 -ECUHVDCDCIGCTHVINV WP2 IGCTIGCTIG2A230222E01HV–6 混合动力车辆控制混合动力控制系统-AC-- MG ECUMG1MG21-- MG1HV - MG2--A222441E01混合动力车辆控制混合动力控制系统HV–712DCDC3- SMRP-HVHVSMRGSMRBA143943E05HV–8 混合动力车辆控制混合动力控制系统系统图ECUST2 SPDIECURDYNENE-G2G2-AS1BATTIGCT AS1GIGCT B2B1MRELWP ACWPIGCTVCP1HV M VPAEP1VCP2MAIN IWPVPA2EP2CANHCANCANLE1E12E01E03ABFS ECA215700E02混合动力车辆控制混合动力控制系统 HV–9 ECUTHBEIB MMTMMTGGMTBATT FAN GMTGBATT FANFCTLTC DLC3IG2IGSWIGNST1-HVSTPSTOPCCSSTBETIIMIITEIMOCLKA161389E04HV–10 混合动力车辆控制混合动力控制系统ECUHVSI0HVRVFDMJ BTHBTH-PRIDHDT SMRB NSMRBD DCDCVLOBNODD SMRP BSSMRP3 FANSMRGCDS FAN FANL DCDCHV SMRG2 FAN1 FANIG1 FANH1ECU IGRDI FANA222462E01混合动力车辆控制混合动力控制系统HV–11MG ECUECUGO GI GRF GRFREQ REQ GRFG GRFGREQ- REQ- GSN GSNCLK CLK GSNG GSNGCLK- CLK- GCS GCSHTM HTM GCSG GCSGHTM- HTM-MTH MTHMTH- MTH-ILKOHSDN HSDNILK ILKIHVB MRF MRFB2 MRFG MRFGMSN MSNIGCTMSNG MSNGGND1MCS MCSGND2MCSG MCSGA142558E02HV–12 混合动力车辆控制混合动力控制系统系统描述1 基本操作根据驾驶条件该系统通过结合发动机MG1 和 MG2 产生原动力不同类型结合的典型示例说明如下a 起动由 MG2 驱动从 HV 蓄电池至 MG2 的电力供应提供驱动前轮的动力MG1MG2 HVA143516E01b 在用发动机加速过程中发动机通过行星齿轮驱动前轮时还通过行星齿轮驱动 MG1 以将 MG1 所产生的电力提供至 MG2HVMG1MG2 HVA143517E01混合动力车辆控制混合动力控制系统HV–13c 为 HV 蓄电池充电发动机通过行星齿轮驱动 MG1 旋转以向 HV 蓄电池充电MG1MG2 HVA143518E01d 在减速驱动过程中车辆减速时通过 MG2 前轮的动能被回收且转换为电能并向 HV 蓄电池再充电MG1HVMG2 HVA143519E01HV–14 混合动力车辆控制混合动力控制系统2 系统图MG ECUECUSMRPECUSMRG SMRBIDHDTHVHVMG1HVMG2CAN CAN 1A220347E03混合动力车辆控制混合动力控制系统HV–153 主要零部件的功能项目概要由发动机驱动的 MG1 产生高压电以驱动MG2 或为 HV 蓄电池充电而且它还可作为MG1 起动机来起动发动机MG1 运转从而使动力分配行星齿轮机构的传动比与车辆驾驶条件最优匹配由来自 MG1 或 HV 蓄电池的电力驱动并产生前轮原动力混合动力 MG2制动过程中或未踩下加速踏板时它将产生电力对 HV 蓄电池再充电再生制动控制车辆传动桥动力分配合理分配发动机驱动力以直接驱动车辆及 MG1复合齿轮行星齿轮机构马达减速位于 MG2 和动力分配行星齿轮之间马达减速行星齿轮根据行星齿轮组的特性减小 MG2 的转速行星齿轮以增加扭矩根据车辆驾驶条件向 MG1 和 MG2 提供电源HV 蓄电池根据 SOC 及车辆驾驶条件MG1 和 MG2 对其再充电混合动力车辆转换器将直流 2448 V 的电压转换成 11 V 至 155 V 之间的直流电压以向车身电气零部件提供电流DCDC 转换器并向辅助蓄电池 DC 12 V 再充电包括 SMRPHV 蓄电池单元通过一个电阻。
(整理)凯美瑞混合动力车的认识和维修注意事项.
凯美瑞混合动力车的认识和维修注意事项凯美瑞混合动力版搭载了2.4升发动机与拥有40马力输出的电池驱动组，组成丰田油电复合动力系统（Hybrid Synergy Drive）。
在低速启动时仅靠电动机驱动行驶，在一般行驶状态下则由发动机和电动机分别驱动，在全力加速时发动机和电动机同时进入满负荷运转状态，而在减速时发动机将停止工作，刹车所产生的能量也会被转化为电能。
总结凯美瑞混合动力系统的特点，可以归结为四点：怠速停止、EV行驶、马达辅助、制动再生利用。
Ⅰ.传统车辆与有点混合动力的区别1.动力源。
传统车辆采用发动机作为自身的动力源，而混合动力车则采用发动机、马达、发电机作为自身的动力源。
此外，混合动力车的发动机也是和传统的内燃机不一样的，传统的内燃机采用的是奥托循环式，然而混合动力车的发动机的工作循环方式则采用的是阿特金森循环，是一种高压缩比，长膨胀行程的内燃机工作循环。
阿特金森循环不使用正时带和凸轮轴，只用一个飞轮带曲柄连杆机构实现了4个冲程。
而凯美瑞混合动力版中的阿特金森循环发动机使用电子控制装置和进气阀定时装置，通过推迟进气门关闭，在压缩冲程从进气门排出部分燃气，减少进气量，从而实现膨胀比大于压缩比，提高燃油利用率，达到节油的目的。
2.变速器传统汽车的变速箱不外乎手动变速箱、自动变速箱、CVT无级变速箱三种。
而凯美瑞混合动力车则采用P314 混合动力传动桥，包括辅助马达、发电机以及复合齿轮机构，这种传动桥可以分开发动机、马达和发电机的动力，功能和CVT 一样。
3.制动系统传统汽车的制动系统大多采用液压制动，将车辆的动能转化为热能。
而凯美瑞混合动力车则采用液压制动和再生制动协同控制方式，提供的制动力与车辆需要的制动力相等，同时能回收30%的制动能量储存在蓄电池中，达到能量再生利用的目的。
4.电池传统的汽车采用一个电压为12V的蓄电池，而凯美瑞混合动力车则采用一个12V的辅助电池和一个电压为244.8V的HV电池。
广汽丰田凯美瑞混合动力系统原厂维修手册(可编辑)
广汽丰田凯美瑞混合动力系统原厂维修手册（可编辑）广汽丰田凯美瑞混合动力系统原厂维修手册前言这是CAMRY凯美瑞混合动力车辆手册的第二册本手册共有四册各册所包含的章节以黑体显示在章节目录中请使用各册的章节目录查找包含所需章节的那一册适用车型 AHV41 系列此外以下出版物也是为这些车型的系统与零部件提供的相关维修手册手册名称出版号CAMRY凯美瑞混合动力车辆电路图EM14U0EC本手册中的所有信息以手册出版时的最新产品信息为准维修规范与维修程序如有更改恕不另行通知如果发现本手册存在任何错误请用下页的报告单通知我方C 2009A202131E49修理手册质量报告致分销商的维修经理A114682E01警告本手册内容未包括汽车修理和维护所需的所有项目本手册专供具有专业技能与资格的人员使用如果非专业或无资格的技师进行修理或维护时仅仅参照本手册或者没有使用适当的设备或工具可能会导致对本人或周围人员的伤害以及对客户车辆的损坏为了防止危险操作避免客户车辆受到损坏一定要遵循以下说明–必须通读本手册内容尤其要充分理解导言部分中注意事项的所有内容–本手册中提供的维修方法对于汽车修理和维护非常有效在遵循本手册中的程序进行维修操作时一定要使用指定和推荐的工具若使用非指定或推荐的工具和维修方法则在开始操作前要确保技师的安全并确定不会造成人员伤害或客户车辆损坏–如果需要更换零件则必须换上具有相同零件号的零件或同等零件不要采用劣质零件–必须注意的是为了有效避免修理或维护期间可能造成的人身伤害以及由于操作不当而造成的车辆损坏或导致车辆不安全等隐患必须认真遵守本手册中各种警告和注意事项还应该注意的是本手册中的警告和注意部分的内容并非夸张而是违反这些说明有可能导致的危险后果INTRODUCTION 导言 INPREPARATION 准备工作 PPSERVICE SPECIFICATIONS 保养规格 SSMAINTENANCE 保养 MAENGINE 3AZ-FXE 发动机控制系统 ES3AZ-FXE 发动机机械部分 EM3AZ-FXE 燃油系统 FU3AZ-FXE 排放控制系统 EC3AZ-FXE 进气系统 IT3AZ-FXE 排气系统 EX3AZ-FXE 冷却系统 CO3AZ-FXE 润滑系统 LU3AZ-FXE 点火系统 IG3AZ-FXE 起动系统 ST3AZ-FXE 充电系统 CHHYBRID SYSTEM 混合动力车辆控制 HV混合动力蓄电池控制 HBP311 混合动力变速器传动桥 HXDRIVE LINE 半轴 DSSUSPENSION AXLE 车桥 AH悬架SP轮胎和车轮 TWBRAKE 制动控制系统 BC制动器 BR驻车制动器 PBSTEERING 转向柱 SR动力转向 PSHEATER AIR CONDITIONING SYSTEM 空调 AC RESTRAINTS 辅助约束系统 RS座椅安全带 SBSECURITIES 防盗系统 TD发动机停机系统 EICRUISE CONTROL SYSTEM 巡航控制系统 CC BODY ELECTRICAL 照明系统 LI刮水器和清洗器 WW门锁 DL仪表 ME音频视频 AV导航系统 NSG-BOOK GB驻车辅助监视系统 PM喇叭 HO其他系统OTBODY 挡风玻璃车窗玻璃 WS后视镜 MI仪表板 IP座椅 SE发动机罩门 ED外饰 ET内饰 IR滑动天窗 RFCOMMUNICATION SYSTEM 多路通信系统 MPCAN 通信 CA混合动力车辆控制混合动力控制系统注意事项 HV-1零件位置 HV-4系统图 HV-8系统描述 HV-12如何进行故障排除 HV-16检查是否存在间歇性故障 HV-19 ECU 端子 HV-20诊断系统 HV-32DTC 检查清除 HV-33数据列表当前测试 HV-34诊断故障码表 HV-41信息定格数据 HV-58操作历史数据 HV-62P0343-747 HV-64P0516-769 HV-69P0517-770 HV-69P0560-117HV-73P0617-142 HV-76P062F-143 HV-79P0705-757 HV-80P0705-758 HV-80P0851-775 HV-80P0A01-725 HV-87P0A01-726 HV-87P0A02-719 HV-92 HV P0A03-720 HV-92P0A08-101 HV-93P0A08-264 HV-96P0A09-265 HV-109 P0A09-591 HV-111 P0A0D-350 HV-118 P0A0D-351 HV-118 P0A0F-204 HV-128 P0A0F-205 HV-128 P0A0F-524 HV-128 P0A0F-525 HV-128 P0A0F-533 HV-128 P0A0F-534 HV-128 P0A0F-238HV-130P0A10-263 HV-136 P0A10-592 HV-140 P0A1A-151 HV-145P0A1A-155 HV-145 P0A1A-156 HV-145 P0A1A-158 HV-145 P0A1A-166 HV-145 P0A1A-658HV-145P0A1A-791 HV-145 P0A1A-200 HV-147 P0A1A-792 HV-147 P0A1A-793 HV-147 P0A1A-659 HV-154 P0A1B-661 HV-154 P0A1B-163 HV-156 P0A1B-164 HV-156 P0A1B-192 HV-156 P0A1B-193 HV-156 P0A1B-195 HV-156 P0A1B-198 HV-156 P0A1B-511 HV-156 P0A1B-512HV-156P0A1B-786 HV-156 P0A1B-794 HV-156 P0A1B-168 HV-158P0A1B-795 HV-158P0A1B-796 HV-158P0A1B-788 HV-165P0A1D-103 HV-172P0A1D-134 HV-173P0A1D-135 HV-173P0A1D-570 HV-173P0A1D-140 HV-174P0A1D-141 HV-175P0A1D-144 HV-176P0A1D-145 HV-176P0A1D-148 HV-177P0A1D-162 HV-178P0A1D-821 HV-178P0A1D-822 HV-178 HV P0A1D-823 HV-178 P0A1D-179 HV-179P0A1D-187 HV-180P0A1D-393HV-181P0A1D-721 HV-182P0A1D-722 HV-182P0A1D-723 HV-182P0A1D-765 HV-182P0A1D-787 HV-182 P0A1F-129 HV-184 P0A1F-150 HV-186 P0A1F-157 HV-186 P0A2B-248 HV-189 P0A2B-250 HV-189 P0A2C-247 HV-190 P0A2D-249 HV-190 P0A37-258 HV-195 P0A37-260 HV-195 P0A38-257 HV-196 P0A39-259 HV-196 P0A3F-243 HV-201 P0A40-500 HV-201 P0A41-245 HV-201 P0A4B-253 HV-204 P0A4C-513 HV-204 P0A4D-255 HV-204 P0A51-174 HV-207 P0A60-288 HV-209 P0A60-290 HV-209 P0A60-294 HV-209 P0A60-501 HV-209 P0A63-296 HV-209P0A63-298 HV-209P0A63-302 HV-209P0A63-502 HV-209P0A72-326 HV-211P0A72-328 HV-211P0A72-333 HV-211P0A72-515 HV-211P0A75-334 HV-211P0A75-336 HV-211P0A75-341 HV-211P0A75-516 HV-211P0A78-113 HV-213P0A78-121 HV-218P0A78-128 HV-226P0A78-266 HV-231P0A78-267 HV-231P0A78-279 HV-234P0A78-282 HV-236P0A78-284 HV-237P0A78-286 HV-245P0A78-287 HV-253P0A78-306 HV-255P0A78-503 HV-257 HV P0A78-504 HV-261P0A78-505 HV-265 P0A78-506 HV-265 P0A78-510 HV-270 P0A78-523 HV-271 P0A78-586 HV-273 P0A78-806 HV-274 P0A78-808 HV-274 P0A78-807 HV-279 P0A7A-122 HV-281 P0A7A-130 HV-287 P0A7A-322 HV-292 P0A7A-324 HV-301 P0A7A-325 HV-310 P0A7A-344 HV-312 P0A7A-517 HV-314 P0A7A-518 HV-314 P0A7A-522 HV-319 P0A7A-809 HV-320 P0A7A-811 HV-320 P0A7A-810 HV-325 P0A90-251 HV-327 P0A90-509 HV-330 P0A92-261 HV-332 P0A92-521 HV-335P0A93-346 HV-337 P0A94-127 HV-349 P0A94-172 HV-355 P0A94-442 HV-360 P0A94-547 HV-363 P0A94-548 HV-368 P0A94-549 HV-370 P0A94-550HV-374P0A94-553 HV-375 P0A94-554 HV-383 P0A94-555 HV-387 P0A94-556 HV-389 P0A94-557 HV-393 P0A94-585 HV-402 P0A94-587 HV-403 P0A94-589 HV-407 P0A94-590 HV-407 P0AA1-231 HV-408 P0AA1-233 HV-411 P0AA4-232 HV-414 P0AA6-526 HV-417 P0AA6-611 HV-417 P0AA6-612 HV-417P0AA6-613 HV-417P0AA6-614 HV-417P0AA7-727 HV-434P0AC0-817 HV-435P0ADB-227 HV-437 HV P0ADC-226 HV-437 P0ADF-229HV-442P0AE0-228 HV-442P0AE2-161 HV-447P0AE2-773 HV-454P0AE6-225 HV-456P0AE7-224 HV-477P0AEE-276 HV-481P0AEE-277 HV-481P0AEF-275 HV-486P0AF0-274 HV-486P0C30-390 HV-487P1555-181 HV-489P1556-182 HV-489P1606-138 HV-491P1606-308 HV-491P1606-317 HV-491P2120-152 HV-494P2121-106 HV-494 P2122-104 HV-494 P2123-105 HV-494 P2125-153 HV-494 P2126-109 HV-494 P2127-107 HV-494 P2128-108 HV-494 P2138-110 HV-494 P2138-154 HV-494 P2511-149 HV-502 P2519-766 HV-505 P2532-772 HV-510 P3000-388 HV-519 P3000-389 HV-521 P3000-603 HV-525 P3004-131 HV-527 P3004-132 HV-537 P3004-133 HV-543 P3004-800 HV-544 P3004-801 HV-544 P3004-803 HV-552 P3107-213 HV-557 P3107-214 HV-561 P3107-215 HV-564P3108-535 HV-567P3108-536 HV-567P3108-538 HV-567P3110-139 HV-573P3110-223 HV-573P3137-348 HV-577P3138-349 HV-577P3147-239 HV-581P3147-241 HV-581P3147-240 HV-586P3147-242 HV-586P3221-314 HV-588P3221-315 HV-588 HV P3222-313 HV-593P3223-312 HV-593P3226-562 HV-594P3226-563 HV-594P3227-583 HV-599P3228-584 HV-599P3232-749 HV-601P3233-750 HV-603U0100-211 HV-606U0100-212 HV-606U0100-530 HV-606U0100-774 HV-606 U0100-784 HV-606 U0129-220 HV-606 U0129-222 HV-606 U0129-528 HV-606 U0129-529 HV-606 U0140-146 HV-606 U0110-159 HV-608 U0110-160 HV-608 U0110-656 HV-608 U0110-657HV-608U0151-763HV-615U0164-594 HV-616 U0164-827 HV-616 U0424-537 HV-617 冷却液逆变器车上检查HV-618更换HV-619带转换器的逆变器零部件HV-621拆卸 HV-624安装 HV-628混合动力车辆控制 ECU 零部件 HV-635拆卸 HV-636安装 HV-637带马达的水泵零部件 HV-639拆卸 HV-640安装 HV-640副散热器零部件 HV-642拆卸 HV-644安装 HV-646线束组零部件 HV-647拆卸 HV-652HV 安装 HV-655油门踏板拉杆零部件 HV-660拆卸 HV-661安装 HV-661前断路器传感器零部件 HV-662拆卸 HV-663检查 HV-663安装 HV-663IGCT 继电器检查 HV-664混合动力车辆控制混合动力控制系统HV–1混合动力控制系统注意事项1 检查混合动力控制系统的注意事项a 检查高压系统或断开带转换器的逆变器总成低压连接器前务必采取安全措施如佩戴绝缘手套并拆下维修塞把手以防电击拆下维修塞把手后放到您自己口袋中防止其他技师在您进行高压系统作业时将其意外重新连接注意拆下维修塞把手后将电源开关置于 ON READY位置可能会导致故障除非修理手册规定否则请勿将电源开关置于 ON READY 位置b 断开维修塞把手后在接触任何高压连接器或端子前等待至少 10 分钟A142844 HV提示使带转换器的逆变器总成内的高压电容器放电至少需要 10 分钟c 检查带转换器的逆变器总成检查点端子处的电压警告务必佩戴绝缘手套HV–2 混合动力车辆控制混合动力控制系统1 拆下2 个螺栓和连接器盖总成参见 HV-621 页注意拆下连接器盖后用非残留性胶带覆盖开口以防异物或液体进入A1416482 根据下表中的值测量电压标准电压检测仪连接条件规定状态拆下维修塞后经过检查点0 V10 分钟提示将检测仪设置为 750 V 或以上的直流以测量电压d 检查期间将电源开关置于 ON IG 位置时踩下制N 动踏板的情况下不要按下电源开关警告P 在踩下制动踏板的情况下按下电源开关将导致系统进入 READY-on 状态这非常危险因为可能对检查区域施加高压A141649E01e 接触高压系统的任何橙色线束前将电源开关置于OFF 位置佩戴绝缘手套并从辅助蓄电池的负极 - 端子上断开电缆f 执行任何电阻检查前将电源开关置于 OFF 位置g 断开或重新连接任何连接器前将电源开关置于HV OFF 位置h 拆下高压连接器后用绝缘胶带缠绕连接器以防止其接触异物2 混合动力控制系统激活注意事项a 警告灯点亮或断开并重新连接辅助蓄电池时第一次尝试将电源开关置于 ON READY 位置可能不会起动系统系统可能未进入 READY-on 状态如果这样则将电源开关置于 OFF 位置并再次尝试起动混合动力系统混合动力车辆控制混合动力控制系统HV–33 断开 AMD 端子的注意事项提示AMD 端子连接在辅助蓄电池的正极端子上按照下列程序操作以防断开 AMD 端子时使其受损a 从发动机室接线盒总成上断开 AMD 端子前务必从辅助蓄电池的负极 - 端子上断开电缆b 断开 AMD 端子后用绝缘胶带缠绕端子c 重新连接辅助蓄电池的负极 - 端子的电缆前务必将 AMD 端子重新连接到发动机室接线盒总成上注意如果从辅助蓄电池的负极 - 端子上断开电缆前断开AMD 端子则可能出现对搭铁短路如果出现对搭铁短路则可能导致熔断丝或保险丝断路4 断开并重新连接蓄电池负极电缆a 对电子部件进行操作前从蓄电池负极 - 端子上断开电缆以防止损坏电气系统或电气零部件插图文字1 蓄电池负极 - 端子2 电缆2b 断开并重新连接蓄电池电缆前将电源开关置于 OFF 位置并关闭大灯开关然后完全松开端子螺母不要损坏电缆或端子c 断开蓄电池电缆时时钟和收音机设定以及存储的DTC 被清除因此断开蓄电池电缆前对其进行记录1注意D033496E03断开蓄电池负极 - 端子电缆并重新连接端子后以下系统需要初始化系统名称参见程序HVSFI 系统参见 IN-44 页HV–4 混合动力车辆控制混合动力控制系统零件位置MILREADYHVDLC3A228827E01混合动力车辆控制混合动力控制系统 HV–5 -ECUHVDCDCIGCTHVINV WP2 IGCTIGCTIG2A230222E01HV–6 混合动力车辆控制混合动力控制系统-AC-- MG ECUMG1MG21-- MG1HV - MG2--A222441E01混合动力车辆控制混合动力控制系统HV–712DCDC3- SMRP-HVHVSMRGSMRBA143943E05HV–8 混合动力车辆控制混合动力控制系统系统图ECUST2 SPDIECURDYNENE-G2G2-AS1BATTIGCT AS1GIGCT B2B1MRELWP ACWPIGCTVCP1HV M VPAEP1VCP2MAIN IWPVPA2EP2CANHCANCANLE1E12E01E03ABFS ECA215700E02混合动力车辆控制混合动力控制系统 HV–9 ECUTHBEIB MMTMMTGGMTBATT FAN GMTGBATT FANFCTLTC DLC3IG2IGSWIGNST1-HVSTPSTOPCCSSTBETIIMIITEIMOCLKA161389E04HV–10 混合动力车辆控制混合动力控制系统ECUHVSI0HVRVFDMJ BTHBTH-PRIDHDT SMRB NSMRBD DCDCVLOBNODD SMRP BSSMRP3 FANSMRGCDS FAN FANL DCDCHV SMRG2 FAN1 FANIG1 FANH1ECU IGRDI FANA222462E01混合动力车辆控制混合动力控制系统HV–11MG ECUECUGO GI GRF GRFREQ REQ GRFG GRFGREQ- REQ- GSN GSNCLK CLK GSNG GSNGCLK- CLK- GCS GCSHTM HTM GCSG GCSGHTM- HTM-MTH MTHMTH- MTH-ILKOHSDN HSDNILK ILKIHVB MRF MRFB2 MRFG MRFGMSN MSNIGCTMSNG MSNGGND1MCS MCSGND2MCSG MCSGA142558E02HV–12 混合动力车辆控制混合动力控制系统系统描述1 基本操作根据驾驶条件该系统通过结合发动机MG1 和 MG2 产生原动力不同类型结合的典型示例说明如下a 起动由 MG2 驱动从 HV 蓄电池至 MG2 的电力供应提供驱动前轮的动力MG1MG2 HVA143516E01b 在用发动机加速过程中发动机通过行星齿轮驱动前轮时还通过行星齿轮驱动 MG1 以将 MG1 所产生的电力提供至 MG2HVMG1MG2 HVA143517E01混合动力车辆控制混合动力控制系统HV–13c 为 HV 蓄电池充电发动机通过行星齿轮驱动 MG1 旋转以向 HV 蓄电池充电MG1MG2 HVA143518E01d 在减速驱动过程中车辆减速时通过 MG2 前轮的动能被回收且转换为电能并向 HV 蓄电池再充电MG1HVMG2 HVA143519E01HV–14 混合动力车辆控制混合动力控制系统2 系统图MG ECUECUSMRPECUSMRG SMRBIDHDTHVHVMG1HVMG2CAN CAN 1A220347E03混合动力车辆控制混合动力控制系统HV–153 主要零部件的功能项目概要由发动机驱动的 MG1 产生高压电以驱动MG2 或为 HV 蓄电池充电而且它还可作为MG1 起动机来起动发动机MG1 运转从而使动力分配行星齿轮机构的传动比与车辆驾驶条件最优匹配由来自 MG1 或 HV 蓄电池的电力驱动并产生前轮原动力混合动力 MG2制动过程中或未踩下加速踏板时它将产生电力对 HV 蓄电池再充电再生制动控制车辆传动桥动力分配合理分配发动机驱动力以直接驱动车辆及 MG1复合齿轮行星齿轮机构马达减速位于 MG2 和动力分配行星齿轮之间马达减速行星齿轮根据行星齿轮组的特性减小 MG2 的转速行星齿轮以增加扭矩根据车辆驾驶条件向 MG1 和 MG2 提供电源HV 蓄电池根据 SOC 及车辆驾驶条件MG1 和 MG2 对其再充电混合动力车辆转换器将直流 2448 V 的电压转换成 11 V 至 155 V 之间的直流电压以向车身电气零部件提供电流DCDC 转换器并向辅助蓄电池 DC 12 V 再充电包括 SMRPHV 蓄电池单元通过一个电阻。
浅谈混合动力汽车的检测与维修PPT课件
2020/2/13
18
缘手套（戴绝缘手套前一定要先检查手套，不能有破损，
哪怕针眼大的也不行，不能有裂纹，不能有老化的迹象， 也不能是湿的）；（3）将辅助蓄电池的负极电缆断开 （在此之前应先查看故障码，有必要的化
2020/2/13
19
将故障码保存或记录下来，因为与传统内燃机汽车一样， 断开蓄电池负极电缆故障码将被清除）；（4）拆下检修 塞，并将检修塞放在衣袋里妥善保管，这样可以避免其 他人员误将检修塞装回原处，造成意外；
2020/2/13
8
钣金和喷漆这几个部分。对于混合动力汽车来说，它与 传统的内燃机汽车的主要差别在于增加了一套电驱动系 统，这套系统的增加使得原本就复杂的电控系统变得更 加复杂，电器及电控系统的维修难度之大不言
2020/2/13
9
而喻。由于增加了一套电驱动系统并对原有内燃机汽车 的结构作了相应的改造，这决定了混合动力汽车必将产 生出新的特有的故障类型，原本适用于传统内燃机汽车 的一些维修经验、诊断思路和检测方法在混合
2020/2/13
2
正确的维修方法。我们知道不同的混合动力系统其结构 和工作原理各不相同，这就使得不同的混合动力汽车其 检测与维修的方法也会有很大的差异。关键词：混合动 力汽车，检测，维修混合动力电动汽车的英文
2020/2/13
3
是“Hybrid Electric Vehicle”，简称“HEV”。根据国际机电 委员会下属的电力机动车技术委员会的建议，混合动力 电动汽车是指有两种或两种以上的储能器、能源或转换 器作驱
论文导读：目前已研制成功并投入使用的混合动力电动 汽车主要是内燃机与蓄电池混合的混合动力电动汽车， 它被称为油电混合动力汽车。首先，随着汽车电控化程 度的提高，特别是未来混合动力汽车、纯电动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DTC
多重DTC – 怎样进行故障排除
5. 分开和故障不关联的DTC
6.
(例如A/C, AFS等)
不关联的故障
在日光照射不了的条件下，这个代 码有时会输出
HV系统有故障时再生制动器不起 作用 ECB ECU 从HV ECU接受故障信 号并输出故障代码 C1310
EPS ECU接收到HV ECU发出的故障信 号并输出 C1546
正常
发动机 系统
正常
HV系统
正常
制动 系统
混合系统正常
正常
HV系统
有故障
发动机 系统
•DTC •失效保护
正常
制动 系统
•DTC •失效保护
•DTC •失效保护
混合系统进入失效保护模式
DTC
多重DTC – 怎样进行故障诊断
1. 询问客户诊断性的问题以及正 确检查汽车的初态 以避免没有 故障的汽车进厂
DTC - INF Code
条件
输出原因
[P3000-388] 放电抑制控制 故障
换挡杆停留在N 档位
• 档位在N的时候不能发电 • 档位持续保持在N，HV电池持续放电 • 当SOC 达到指定的水平，DTC会被储存
没有汽油
• 没有汽油发动机不能工作 • 不能发电，HV电池持续放电 • 当SOC 达到指定的水平，DTC会被储存
290
Malfunction in motor inverter current sensor (phase V main sensor)
294
Malfunction in motor inverter current sensor (performance problem or open phase V)
当电池端子断开，输出B2421
ALL DTCs
HV 系统 P0A7A-309…………………………………...3 (变极器线路不正常) P0A60-501……………………………………1 (V相电流感应器故障) P0A75-516……………………………………2 (W相电流感应器故障)
A/C 系统 B1424 (阳光感应线路不正常)
• 如果从HV系统检测到多重DTC, 则按照故障出现的顺序进行检 测
主要因素
按照出现顺序，进行 P0A06501检查
ALL DTCs
HV 系统
P0A7A-309…………………………………...3 (变极器线路不正常)
P0A60-501……………………………………1 (V相电流感应器故障)
P0A75-516……………………………………2 (W相电流感应器故障)
2. 检查和记录所有系统的DTC
3. 如果HV系统有DTC存在，确认 信息码和优先顺序
4. 检查和记录FFD (每个系统) 工 作历史数据
全部DTC
HV 系统
Information Code
P0A7A-309…………………………………...3
(变极器线路不正常)
P0A60-501……………………………………1
(V相电流感应器故障)
P0A75-516……………………………………2
(W相电流感应器故障)
A/C 系统
Occurrence Order
B1424 (阳光感应线路不正常)
ECB 系统 C1259 (HV系统再生故障) C1310 (HV系统故障)
EPS 系统 C1546 (HV系统故障)
AFS 系统 B2421 (转向中央位置自动校正不完全)
探测项目
探测范围
故障排除不可能没有详细信息 (INF code)
DTC No.
P0A60 (Drive Motor "A" Phase V Current)
INF Code
Trouble Area
288
Malfunction in motor inverter current sensor (phase V sub sensor)
在故障排除后
如果服务插销被拔出后将电源转到ON， DTC会被储存
DTC
电子换挡杆系统的DTC – 以下7个 DTC不能用 IT-Ⅱ清除 – 断开P CON MAIN保险丝以清除DTC
电子换挡杆系统DTC (ZVW30)
DTC No.
Detection Item
C2300 Actuator system Malfunction
501
Malfunction in motor inverter current sensor (phase V main and sub sensors offset)
DTC
多重DTC – 一个控制是通过两个或多个ECU的共同协作计算出来的
当其它相关ECU (系统)发生故障，系统进入失效保护模式
诊断
怎样进行故障排除 – 询问客户诊断性的问题以确认问题或症状 – 确认储存 “DTC”信息
充分询问询问客户诊断性的问 题
确认储存DTC
DTC
DTC – 每个DTC都有信息码[INF Code]Fra bibliotekDTC
停帧数据 (FFD)
INF Codes
DTC
诊断 – 在混合动力系统, DTC和INF code可以缩小故障的范围
ECB 系统 C1259 (HV 系统再生故障) C1310 (HV 系统故障)
EPS 系统 C1546 (HV系统有故障)
AFS 系统 B2421 (方向盘中性点自动校正没有完成)
DTC
多重DTC – 怎样进行故障排除
6. 推测故障
7. 清除DTC 然后故障是否
被
8.
复制？
NOTE:
•FFD 及操作历史数据同样被清 除
C2301 Shift Changing Time Malfunction
C2303 Short in 动力 Source Relay Circuit
[P3000-389] HV电池电压降 低
[P3190] 发动机动力不 足
车辆长期没有使 • 如果车辆长时间没有使用，HV电池充电水平自然下降
用
• 在这种情况下， DTC会被储存
没有汽油
• 没有汽油发动机不能工作 • 因为发动机动力输出不能达到需要的输出数值，DTC会
被储存
[P0A0D-350] 锁止操作
A/C 系统
Occurrence Order
B1424 (阳光感应线路不正常)
ECB 系统 C1259 (HV 系统再生故障) C1310 (HV 系统故障)
EPS 系统 C1546 (HV系统有故障)
AFS 系统 B2421 (方向盘中性点自动校正没有完成)
DTC
DTC不代表有不正常的输出 DTC的输出取决于一定的驾驶/运作情况，即使系统功能正常
