报警探测器常识及其线尾电阻接法
线尾电阻及作用
防区电阻的作用报警主机中的末端电阻常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL</B>：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
在防区回路加入一个电阻最大的作用是分压，...在防区回路加入一个电阻最大的作用是分压，也就是分担防区回路内的电压值，主机可以根据回路的电压值判断前端探测器的状态。
<br>打个比方， 0.00——1.50VDC=短路<br>1.60——3.10VDC=正常<br>3.20——5.00VDC=开路<br>这个是Honeywell 236TL主机的回路电压参数，不难看出，主机是靠回路的电压值判断前段探测器的状态的，如果没有这个电阻，回路的电压值只有两种情况，即0V或者5V(以Honeywell 236TL为例)，这样长时间以后，主机元器件或前段线路老化会引起电压值不准确，影响主机的判断，就可能引起主机的误报。
<br>什么是线尾电阻线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
报警主机与常用探测器接线分析2 之线尾电阻与防拆接线
报警主机与常用探测器接线分析2 之线尾电阻与防拆接线作者：罗海成luohaicheng本文发表于：螺旋桨[智能建筑/智能家居专业知识分享博客]昨天我们分享了常用探测器输出开关量与报警主机的接线，理解了探测器与报警主机的两种常用接法，即探测器常开点接法与常闭点接法。
今天我们一起来分享一下，探测器为什么要采用线尾电阻，而且线尾电阻为什么要接在探测器内部，还有探测器防拆开关怎么接线。
昨天我们分享了，线尾电阻的作用可以完成两个报警条件，1、由电阻值变为0欧姆，作为报警条件，2、由电阻值变为无穷大，作为报警条件。
这样可以防破坏，因为我们在破坏的时候并不知道，这套报警系统采用的是多大的电阻值，即使知道电阻值，对于破坏系统增加了难度，理由很简单，我们必须要保证在破坏的瞬间，对于报警主机来说电阻值一样才不报警。
所以相对没有线尾电阻破坏系统要简单的多。
对于没有线尾电阻，报警系统报警条件如下，1、无穷大变为0欧姆；2、0欧姆变为无穷大。
要破坏这样的系统就变的很简单，如下图。
我们用其中一个报警条件，0欧姆变为无穷大为（常闭点接法）例分析，图中A与B之间我们只要用一根导线，就可以轻松把探测器屏蔽，不管你怎么探测输出，报警主机都没有反应，当然这个图也解释了，为什么线尾电阻一定要接在探测器里，因为如果把线尾电阻接在主机端，结果和没有采用线尾电阻结果一样。
好了报警系统防探测器破防坏的功能有了，当然有人也要问了，那有人要剪电源线或者说破坏电源会不会报警主机报警，答案是肯定，其实我们的探测器在设计的时候，就已经考虑这点了，所以我们所有的防入侵探测器，探测器的常开点与常闭点输出都是指在通电警戒的情况下所测量的常开点与常闭点。
也就是说在探测器没有通电的情况下，我们用万用表测量探测器的常开点量出来是常闭点，而常闭点量出来是常开点。
这样才能完成，探测器在通电情况有人破坏电源，探测器才能作出反应并报警。
防破坏功能有了，那么探测器防拆吗。
有人故意拆卸探测器，报主警会报警吗，答案也是肯定的。
有线防盗报警系统工作原理及接线方式
有线防盗报警系统工作原理及接线方式防盗报警系统的设备一般分为：前端探测器，报警控制器。
报警控制器是一台主机（如电脑的主机一样），用来控制包括有线/无线信号的处理，系统本身故障的检测，电源部分，信号输入，信号输出，内置拨号器等这几个方面，一个防盗报警系统中报警控制器是必不可少的。
前端探测器包括有：门磁开关、玻璃破碎探测器、红外探测器和红外/微波双鉴器、紧急呼救按钮。
一、有线报警的系统原理安防主要分监控、报警、门禁控制三大块。
今天跟大家唠唠报警。
我们常见的安防报警系统主要分为有线和无线两种。
无线的报警系统因为安装方便，没有线缆束缚，也不破坏家居的整体环境风格，因此深受家庭用户喜欢。
小户型、公寓式智能家居安防产品主要以无线报警为主也就是这个主要原因。
但是在工程项目、大别墅、庭院、商业环境中，或者叫系统工程中无线的劣势就出现了。
因此有线防盗报警器因为稳定，价格实惠，所以受到大部分智能集成商的信赖，但是对于一般不是专业的人员来说，似乎连接有线探测器和防盗报警主机有点困难。
这让我想起来第一次用报警主机（D S7400X I）的时候的情景，又是说明书，又是电阻、又是继电器的挨个琢磨的场景。
我们知道一个典型的防盗报警系统主要部件是由：报警主机板、前端探测器和警讯发送装置（联网报警通讯和现场声光报警）三部分组成的。
前端探测器又包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等，根据不同的功能适用于不同的环境。
前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。
就前端探测器和报警主机间的联系、信号传递，说到底就是一个开关量信号的传送和接收过程。
所谓开关量信号，就是一个电气回路的开路和短路过程。
以常规报警系统一般采用常闭工作模式为例，系统加电正常工作时，如果探测器失电或被警情触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口的这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。
什么是线尾电阻？
线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
报警主机中的末端电阻工作原理常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
关于线尾电阻的接法要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
有线报警连接与安装示意图概要
有线报警连接与安装示意图
网络枪机具有一路输入,一路输出有线报警功能, 报警控制线的安装按照下面示意图连接。
当报警探头识别到报警信号后，即可启动相应有线报警功能, 并于报警输出端触发熟出报警信号：
注意：
1. 报警输入必须是开关类型的输入信号，任何其它类型的输入信号（如电压信号等）都可能损坏产品。
2. 如有启动有线报警功能, 报警探头的输入端都必须接2.2K电阻，否则系统将视为有报警信号输入，报警功能将动作。
6.1 串连报警输入(开关常闭型)连接示意图
6.2 并联报警输入(开关常开型)连接示意图
6.3 报警输出连接示意图。
电动车报警器（防盗器）的接法

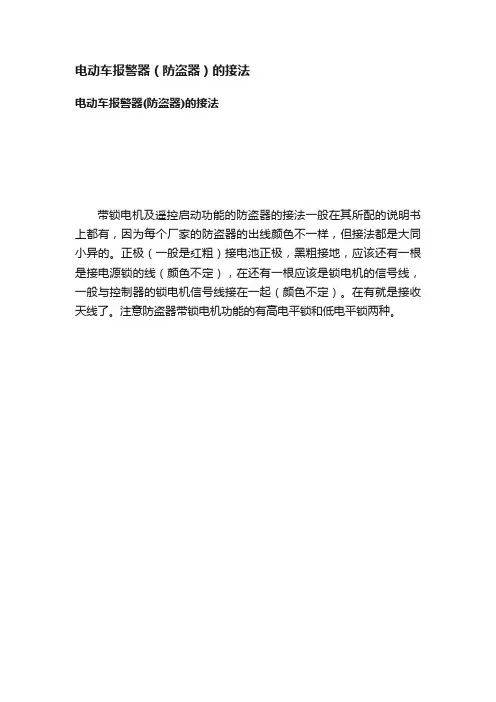

电动车报警器（防盗器）的接法
电动车报警器(防盗器)的接法
带锁电机及遥控启动功能的防盗器的接法一般在其所配的说明书上都有，因为每个厂家的防盗器的出线颜色不一样，但接法都是大同小异的。
正极（一般是红粗）接电池正极，黑粗接地，应该还有一根是接电源锁的线（颜色不定），在还有一根应该是锁电机的信号线，一般与控制器的锁电机信号线接在一起（颜色不定）。
在有就是接收天线了。
注意防盗器带锁电机功能的有高电平锁和低电平锁两种。
报警主机里面的电阻
报警主机里面的电阻-线尾电阻的定义，用途，接线方式什么是线尾电阻？线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
报警主机中的末端电阻工作原理常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
关于线尾电阻的接法要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
有线报警连接与安装示意图
有线报警连接与安装示意图有线报警连接与安装示意图网络枪机具有一路输入,一路输出有线报警功能, 报警控制线的安装按照下面示意图连接。
当报警探头识别到报警信号后，即可启动相应有线报警功能, 并于报警输出端触发熟出报警信号：注意：1. 报警输入必须是开关类型的输入信号，任何其它类型的输入信号（如电压信号等）都可能损坏产品。
2. 如有启动有线报警功能, 报警探头的输入端都必须接2.2K电阻，否则系统将视为有报警信号输入，报警功能将动作。
6.1 串连报警输入(开关常闭型)连接示意图6.2 并联报警输入(开关常开型)连接示意图6.3 报警输出连接示意图结构模型加载台和承载吊篮示意图模型宽≤200mm 支点平面离地最1200mm，大1500mm 每级可调高度三级。
左支点固定不动右支点可以水平移动第四届结构模型大赛加载台示意图承载台示意图（模型长度方向尺寸须大于100mm，横向尺寸满足加载要求即可。
箭头以上部分可以调节支点平面离地高度模型高150~300mm支点跨径（中心）700mm承载台100mm加载台加载台模型示意图加载支点立面图支点平面位置δ请合理确定δ请合理确定加载吊篮示意图钢板在最底面间距220mm高度1000mm高度〉350mm中心间距100mm撑竿中心间距100mm 钢板局部立面图周界入侵报警系统工程案例图北京三安古德工程案例图对于某些情况(如别墅的开放花园、大型储油罐等) ,周界报警系统则难以取得满意的防控效果。
针对这问题,本文采用北京三安古德科技发展发展成熟的周界入侵报警系统分析技术来加以解决,以达到令人满意的使用效果。
1周界防范需求周界从广义的角度看, 周界应该是一个封闭的区域与外界之间的一条明确的分界线。
这条分界线可以是有形的(如围墙、篱笆、铁丝网、河道等) , 也可以是无形的(如别墅开放式花园、无人值守变电站和储油罐等) 。
有的周界区域是封闭的(如围墙、篱笆、铁丝网等) , 有的则是开放的(如河道、别墅开放式花园等) 。
报警探测器常识及其线尾电阻接法
目录1、报警系统由哪几局部组成？ (2)2、报警系统按信息传输方式不同，可分哪几种？ (2)3、探测器分为哪几种类型？市面上常见的有哪些类型？ (2)4、主动红外探测器的工作原理？ (2)5、被动红外探测器工作原理？ (2)6、微波探测器工作原理？ (3)7、什么是双元红外探测器？什么是四元红外探测器？ (3)8、什么是双鉴探测器？市面上常见的双鉴探测器有哪些？ (3)9、什么是三鉴探测器？什么是四鉴探测器？ (3)10、什么是震动探测器？ (4)11、常见震动探测器有哪几种？其工作原理是什么？ (4)12、玻璃破碎探测器工作原理？ (4)13、探测器标准输出信号是什么？ (4)14、入侵探测器，什么是温度补偿？ (4)15、什么是线尾电阻？ (5)16、报警主机中的末端电阻工作原理 (5)17、关于线尾电阻的接法 (6)浅谈防盗报警器中报警信号的拾取原理及线尾电阻的作用 (7)单线尾电阻和双线尾电阻的接线方法 (10)双线尾电阻的接法 (11)1、报警系统由哪几局部组成？简单的报警系统由前端探测器、中间传输局部与报警主机组成。
大一些的系统也可将探测器与报警主机看做是前端局部，从报警主机到接警机之间是传输局部，中心接警局部看做是后端局部。
2、报警系统按信息传输方式不同，可分哪几种？按信息传输方式不同，从探测器到主机之间可分为有线与无线2种。
从主机到中心接警机之间也可分为有线与无线2种，其中有线系统还可分为基于线传输与基于总线传输2种类型。
3、探测器分为哪几种类型？市面上常见的有哪些类型？红外、微波、震动、烟感、气感、玻璃破碎、压力、超声波等等。
其中红外探测器还可分为主动红外与被动红外，烟感还可分为离子式与光电式。
市面上常见的有红外探测器〔被动红外〕、对射、栅栏〔主动红外〕、双鉴探测器、震动探测器、玻璃破碎探测器。
4、主动红外探测器的工作原理？主动红外探测器由红外发射器与红外接收器组成。
红外发射器发射一束或多数经过调制过的红外光线投向红外接收器。
火灾自动报警系统设备接线
火灾自动报警系统设备接线方法一、探测器接线：1.编码型火灾探测器：控制器信号二总线，串、并联均可；2.非编码型火灾探测器：需加装编址接口模块，编址接口模块与控制器采用无极性二总线连接，与电源采用无极性二总线连接，与非编码型火灾探测器采用有极性二总线连接。
非编码型火灾探测器在末端需加电阻或终端器用于匹配线路。
光束感烟火灾探测器需控制器信号二总线及电源DC24V二总线且还有反射器。
二、隔离器接线：控制器信号二总线三、手报（编码）接线：1.无电话插孔型：控制器信号二总线；2.有电话插孔型：控制器信号二总线；总线制电话编码模块采用四线制；多线制电话主机采用二总线制。
四、消火栓按钮（编码）接线：控制器信号二总线；与泵控制箱采用三线（一根DC24V有源输出线，一根回答输入线，一根公共地）连接；电源DC24V 二总线。
五、单输入模块（编码）接线：控制器信号二总线；与设备两根线连接。
单输入模块用于主动型设备，这些设备动作后，输出的动作开关信号由此模块传给控制器。
六、单输入/输出模块（编码）接线：控制器信号二总线；电源DC24V二总线；单输入/输出模块用于被动型设备控制（排烟阀、送风阀、防火阀）。
七、切换模块接线：与单输入/输出模块配合使用，不直连控制器信号二总线。
用于防止交流电通过控制设备引入信号二总线。
八、双输入/双输出模块（编码）接线：控制器信号二总线；电源DC24V二总线；双输入/双输出模块用于双动型设备控制（防火卷帘门、水泵、排烟风机）。
九、双动作切换模块接线：与双输入/双输出模块配合使用，不直连控制器信号二总线。
用于控制设备与被控制设备之间的交、直流隔离及启动、停动双动作控制接口部件。
十、火灾光警报器（编码）接线：控制器信号二总线；十一、火灾声光报警器（编码）接线：控制器信号二总线；电源DC24V二总线；十二、火灾显示盘（编码）接线：控制器信号二总线；电源DC24V二总线；十三、消防广播接线：1.控制器信号二总线；2.电源DC24V二总线；3.两根广播线。
报警主机里面的电阻
报警主机里面的电阻-线尾电阻的定义，用途，接线方式2008-02-28什么是线尾电阻？线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
报警主机中的末端电阻工作原理常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
关于线尾电阻的接法要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
什么是线尾电阻
什么是线尾电阻线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
报警主机中末端电阻的工作原理常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的断路.线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
关于线尾电阻的接法要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
这样，通过电阻转换成电压，就有了范围，两个全部接上，就是1.5K 左右，有一个断开，就是2.2K，或者6.8K，全部断开，就是无穷大。
报警系统探测器接线方式
报警系统探测器接线方式无论报警系统是否处于布防状态，报警主机对应的防拆防区将被触发发出设备被拆动报警，但这种方式对探测器防拆接口或线路被短路时不会有报警触发，具有一定的局限性。
其接线方式如下图：3.单线末电阻接线这种接线方式具备了基础的设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为单线末防区。
在这种接线方式下，报警主机通过对探测器信号线不同状态输出的不同电阻值来判断所发生的警情是何种警情。
线末电阻的详细规格不同品牌型号的报警主机有各自的规范，常用的有1KΩ、4.7KΩ、5.6KΩ、6.8KΩ，这里我们以Pyronix Matrix系列主机的规范为例做介绍。
在未发生任何警情和设备线路破坏时，探测器输出的信号线端电阻为4.7KΩ，这时报警主机判断为防区闭合探测器正常无警情；当处于常规的警情触发，探测器输出的信号线端电阻为无穷大（即开路），这时报警主机判定为防区开路而探测器正常，在布防状态时报警系统根据相应的设定发出对应的报警；同样，如果探测器盒盖被打开，探测器输出的信号线端电阻也为无穷大（即开路），这时报警主机依旧判定为防区开路而探测器正常，在布防状态时报警系统根据相应的设定发出对应的报警（而不是防拆报警）；但是，如果出现线路被短路，则探测器输出的信号线端电阻为0Ω，报警主机将立刻被触发发出设备被拆动报警。
由此可见，这种接线模式只有在信号线被短路的情况下，报警系统才能感知到设备被破坏，而在探测器失电、被打开盒盖或线路被剪断时，报警系统都只能认为是常规警情触发，在撤防状态下并不会发出报警。
由于这种方式对探测器防拆接口或线路被短路时不会有报警触发，具有很大的局限性，究竟一般破坏剪线、拆壳的多，短路信号线这些难度较大的很少发生。
其接线方式如下图：注重：多个探测器串接公用一个防区的情况下，只能在其中一个探测器按照单线末方式接线，其它探测器均需按照无防拆方式接线，不能再接入电阻。
防火报警器施工接线详解
防火报警器施工接线详解概述本文档旨在为防火报警器施工人员提供详细的接线指导。
正确的接线是确保报警器正常工作的关键。
请按照以下步骤进行接线操作。
步骤1. 断电：在进行任何接线之前，请确保电源已经断开，以避免触电风险。
2. 查看接线说明：阅读供应商提供的防火报警器接线说明书。
确保理解设备的接线要求和相关规范。
3. 定位主控盘：找到防火报警系统的主控盘。
通常位于建筑物的正确位置，如控制室或接待区域。
4. 连接电源：根据供应商的说明书，将主控盘与电源连接。
确保使用合适的电缆和连接器，并且连接牢固。
5. 连接传感器：将各个防火报警器传感器连接到主控盘上的相应接线端子。
根据设备说明书，一般会有明确的颜色编码和接线规定。
请严格按照要求连接，确保信号传输的稳定和准确。
6. 接地：防火报警系统需要良好的接地以保证其正常运行。
根据设备说明书，将系统的接地线连接到建筑物的接地系统上。
确保连接可靠并符合相关规范。
7. 系统测试：完成接线后，请先进行系统测试。
确保每个报警器与主控盘的连接都正常，信号能够正常传输。
如果出现问题，请检查接线是否正确，并重新连接。
8. 记录和标记：在完成接线后，请记录系统的接线情况，并标记每个接线端子的功能。
这将有助于日后系统的维护和故障排查。
注意事项- 在进行接线操作时务必断电，以避免触电危险。
- 根据设备说明书进行接线，遵循正确的接线编码和规范。
- 确保系统的接地可靠，并符合相关规范。
- 在完成接线后，进行系统测试以确保每个报警器的正常工作。
- 记录接线情况并标记接线端子的功能。
以上是防火报警器施工接线的详细步骤和注意事项。
请在实际操作中，严格按照供应商的说明书和相关规范进行接线，以确保系统的正常运行。
报警输出接线方法
报警输出接线方法
接报警喇叭或报警器有两种接线方法：
1、报警喇叭“+”极接到机箱后绿色端子上的“NO”口上，报警喇叭“—”极接到机箱后
绿色端子上的“GND”口上，然后再把绿色端子上的“+12V”和“COM”用连接线短接起来。
2、报警喇叭“+”极接到机箱后绿色端子上的“+12V”口上，报警喇叭“—”极接到机箱
后绿色端子上的“NO”口上，然后再把绿色端子上的“GND”和“COM”用连接线短接起来。
485接口防止接线太远信号衰减方案：
1、485A（+）上串一个1K或3K的电阻到5V或12V上，拉高输出信号。
2、如果距离太远在远端的云台的485线A（+）和B（—）之间跨接120欧姆电阻。
报警主机里面的电阻-线尾电阻的定义，用途，接线方式
报警主机里面的电阻-线尾电阻的定义，用途，接线方式什么是线尾电阻？线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
报警主机中的末端电阻工作原理常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
关于线尾电阻的接法要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
单线尾电阻和双线尾电阻的接线方法
单线尾电阻和双线尾电阻的接线方法
我写这编东西是在看了笨笨老鸟[原创]<浅谈报警系统中报警信号的拾取原理及线尾电阻
的作用 >有感而写的。
我是在10年前加入到安防这行的，以前我也是将报警系统中的“线尾电阻”装于报警主机上的，后来自己做多了就知道防盗报警的原理就不再把报警系统中的“线尾电阻”装于报警主机上了。
我对防盗报警技术不是很专注，如有不正确的地方欢迎坛友指教，扔板砖也好阿！
单线尾电阻的接法我就不多讲了，看示意图吧
双线尾电阻的接法我就拿派朗尼斯MX6/816的主机来讲下。
我在上面讲过我对防盗报警技术不是很专注，以前我只是用过DSC、CK、枫叶的报警主机。
派朗尼斯是从06年开始认识和使用的。
派朗尼斯的编程里面有一项是双线尾电阻/单线尾电阻选项。
默认是双线尾电阻。
双线尾电阻的接法其实就是前端(探测器)并，后端（主机）串。
双线尾电阻的接法，看示意图吧
当你使用双线尾电阻接法时，无论是在撤防状态还是在布防状态，只要是线路被剪或探测器被非法打开的情况下都会产生报警，键盘上会显示、防拆报警。
我的邮箱是hejazh@。
线尾电阻的作用
线尾电阻
线尾电阻主要作用是起到回路检测能实现技术拆卸，市面上报警系统线尾电阻一般规格在1.1K、2.2K.、4.7K、10K、20K，线尾电阻是如何形成防拆功能的呢？
下面的图例一看就明白
下面我们来分析下这两种接法的电路
第一
常开接法
电阻与探测器信号端子处于并联这样Z1 G组成的回路，理想状态线材为超导体，回路电阻为10K，技术拆线红线处无论是开路拆卸或是闭路拆卸，前者使回路电阻为无穷大，后者使回来电阻为0，两种方式都没有办法，实现防止剪线。
第二
常闭接法
电阻与探测器信号端子处于串联这样Z1 G组成的回路，理想状态线材为超导体，回路电阻为10K，技术拆线红线处无论是开路拆卸或是闭路拆卸，前者使回来电阻为0，后者使回路电阻为无穷大，两种方式都没有办法，实现防止剪线。
总结
设想没有线尾电阻
只要技术拆线者预先知道回路接法（大部分常闭）那就可以很轻松的拆卸电路。
线尾电阻一定要接在探测器内部才能达到功效。
红外对射接线说明
红外对射接线说明探测器上常见的接线端子有以下几种：“N.C./C.（COM）” ----报警常闭触点（平常闭合，报警时断开）。
接入控制主机的某个防区。
“N.O./C.（COM）” ----报警常开触点（平常断开，报警时闭合）。
接入控制主机的某个防区。
电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子CO（公共）/N.C （常闭）/N.O （常开），我们经常用到的是COh和N.C,接报警主机的报警报警输入端。
如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。
有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。
起防破坏功能，短路、断路都会报警。
千万不要直接接在主机上，否则，厂家不如焊在线路板上了。
“ TAMP./TAMP.”----防拆常闭触点（平常闭合，打开机壳时断开）。
接入控制主机的某个24小时防区。
“V+ / V - ”----电源（12V）。
接入控制主机向探测器供电的电源端子。
“ EOL ----空脚。
与探测器内部电路无联系，仅供串接EOL电阻用。
发射端各接线口说明：SW防拆开关两端，弓I线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；+ : DC12V电源正极；-:DC12V电源负极；TO参照发射端TQ COM继电器输出公共端；NC:继电器输出常闭端（正常工作时）；NO:继电器输出常开端（正常工作时）。
SW防拆开关两端，弓I线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；发射距离端子：短接至“ LOW/ （近）为近距离，短接至“ MID'（中）为中距离，短接至“ FAR （远）为远距离；TO将发射端与接收端TO端用导线连接，发射端与接收端电源负端连接即可进入严密防卫模式（该模式有很强的防高智能恶意破坏的能力）。
不连接时即进入一般防卫模式（该模式有很强的抗干扰的能力，接线也较简单）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1、报警系统由哪几部分组成？ (2)2、报警系统按信息传输方式不同，可分哪几种？ (2)3、探测器分为哪几种类型？市面上常见的有哪些类型？ (2)4、主动红外探测器的工作原理？ (2)5、被动红外探测器工作原理？ (2)6、微波探测器工作原理？ (2)7、什么是双元红外探测器？什么是四元红外探测器？ (2)8、什么是双鉴探测器？市面上常见的双鉴探测器有哪些？ (2)9、什么是三鉴探测器？什么是四鉴探测器？ (3)10、什么是震动探测器？ (3)11、常见震动探测器有哪几种？其工作原理是什么？ (3)12、玻璃破碎探测器工作原理？ (3)13、探测器标准输出信号是什么？ (3)14、入侵探测器，什么是温度补偿？ (3)15、什么是线尾电阻？ (3)16、报警主机中的末端电阻工作原理 (4)17、关于线尾电阻的接法 (4)浅谈防盗报警器中报警信号的拾取原理及线尾电阻的作用 (4)单线尾电阻和双线尾电阻的接线方法 (6)双线尾电阻的接法 (7)1、报警系统由哪几部分组成？简单的报警系统由前端探测器、中间传输部分和报警主机组成。
大一些的系统也可将探测器和报警主机看做是前端部分，从报警主机到接警机之间是传输部分，中心接警部分看做是后端部分。
2、报警系统按信息传输方式不同，可分哪几种？按信息传输方式不同，从探测器到主机之间可分为有线和无线2种。
从主机到中心接警机之间也可分为有线和无线2种，其中有线系统还可分为基于电话线传输和基于总线传输2种类型。
3、探测器分为哪几种类型？市面上常见的有哪些类型？红外、微波、震动、烟感、气感、玻璃破碎、压力、超声波等等。
其中红外探测器还可分为主动红外和被动红外，烟感还可分为离子式和光电式。
市面上常见的有红外探测器（被动红外）、对射、栅栏（主动红外）、双鉴探测器、震动探测器、玻璃破碎探测器。
4、主动红外探测器的工作原理？主动红外探测器由红外发射器和红外接收器组成。
红外发射器发射一束或多数经过调制过的红外光线投向红外接收器。
发射器与接收器之间没有遮挡物时，探测器不会报警。
有物体遮挡时，接收器输出信号发生变化，探测器报警。
5、被动红外探测器工作原理？被动红外探测器中有2个关键性元件，一个是菲涅尔透镜，另一个是热释电传感器。
自然界中任何高于绝对温度（-273o）的物体都会产生红外辐射，不同温度的物体释放的红外能量波长也不同。
人体有恒定的体温，与周围环境温度存在差别。
当人体移动时，这种差别的变化通过菲涅尔透镜被热释电传感器检测到，从而输出报警信号。
6、微波探测器工作原理？微波探测器应用的是多普勒效应原理。
在微波段，当以一种频率发送时，发射出去的微波遇到固定物体时，反射回来的微波频率不变，即f发=f收，探测器不会发出报警信号。
当发射出去的微波遇到移动物体时，反射回来的微波频率就会发生变化，即f发≠f收，此时微波探测器将发出报警信号。
7、什么是双元红外探测器？什么是四元红外探测器？把2个性能相同，极性相反的热释电传感器整合在一起的探测器是双元探测器。
把4个性能相同，极性相反的热释电传感器整合在一起的探测器就是四元探测器。
8、什么是双鉴探测器？市面上常见的双鉴探测器有哪些？为了克服单一技术探测器的缺陷，通常将2种不同技术原理的探测器整合在一起，只有当2种探测技术的传感器都探测到人体移动时才报警的探测器称为双鉴探测器。
市面上常见的双鉴探测器以微波+被动红外居多，另外还有红外+空气压力探测器和音频+空气压力的探测器等产品。
9、什么是三鉴探测器？什么是四鉴探测器？为了进一步提高探测器的性能，在双鉴探测器的基础上又增加了微处理器技术的探测器称为三鉴探测器。
在三鉴探测器上再增加另一种技术的探测器成为四鉴探测器。
10、什么是震动探测器？震动探测器是以探测入侵者进行各种破坏活动时所产生的振动信号作为报警依据，例如,入侵者在进行凿墙、钻洞、撬保险柜等破坏活动时，都会引起这些物体的振动。
以这些振动信号来触发报警的探测器就称为振动探测器。
11、常见震动探测器有哪几种？其工作原理是什么？根据所使用的振动传感器的不同,振动探测器可分为：机械式振动探测器、惯性棒电子式振动探测器、电动式振动探测器、压电晶体振动探测器、电子式全面型振动探测器等多种类型。
近来常见的以压电晶体振动探测器居多，其原理是利用压电晶体的压电效应。
压电晶体是一种特殊的晶体,它可以将施加于其上的机械作用力转变为相应大小的电信号，其电信号的频率及幅度与机械振动的频率及幅度成正比，当信号值达到设定值时就发出报警信号。
12、玻璃破碎探测器工作原理？当敲击玻璃而玻璃还未破碎时会产生一个超低频的弹性振动波,这种机械振动波低于20Hz，属于次声波。
玻璃破碎时发出的响亮刺耳的声音频率大约在10～15KHZ的范围内，属于高频声音。
当探测器同时检测到低频与高频2种声音频率时就会产生报警信号13、探测器标准输出信号是什么？探测器标准输出信号是开关量信号，有常开、常闭、还有常开/常闭可选型。
14、入侵探测器，什么是温度补偿？在一般情况下，人的体温总是比环境温度高得多。
当入侵者运动时，传感器接收到红外的变化信号幅度较大而触发报警。
当附近环境温度升高到与人体温度接近时，入侵者在运动时传感器接收到的红外变化信号幅度就很小，这样有可能由于信号小于触发阀值而不会报警。
温度补偿可以在环境温度接近人体温度时，自动提高入侵信号放大器的增益，从而保持外来入侵者的信号可以被捕捉到，不会因环境温度影响灵敏度。
15、什么是线尾电阻？线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
16、报警主机中的末端电阻工作原理常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
17、关于线尾电阻的接法要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是 2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
这样，通过电阻转换成电压，就有了范围，两个全部接上，就是1.5K左右，有一个断开，就是2.2K，或者6.8K，全部断开，就是无穷大。
通过比较电压，主机就能看出外部情况。
如果小于1K，就认为外部短路，要报警，如果是2.2K左右，则6.8K 的那个被人家剪断了（或者报警），如果是6.8K左右，则认为2.2K的那个探头有问题，如果是无穷大，说明两个探头都有问题。
如果电阻接入主机，则外部短路或者开路，总有一个状态无法识别，主机不动作，就有可能漏报。
当然小偷如果知道了原理，懂得很多，报警器就没有用了，道高一尺，魔高一丈，懂得很多的绝大部分不会去做坏事，因此就接在主机内，有时也是没有问题的了。
浅谈防盗报警器中报警信号的拾取原理及线尾电阻的作用相当长时间了，经常出入各种工程现场，常常的看到一些新参加工作的朋友把报警系统中的“线尾电阻”装于报警主机上，而不是把它装于应该装到的地方“报警探头”那边，而且也看到过有些施工人员其实入道也有多年了，不明白这些朋友为什么这么做，因此我有一种冲动，觉得应该把它写出来，警醒一下这些朋友，如有不正确的地方欢迎坛友讨论。
原理简述（见下面原理图）：电阻*R1、R2和R3、R4、R5组成2路分压电路，其中的R3、R4、R5 三个电阻组成的分压电路；会在分压电阻 R4 的上下 2 端各产生一个电压值；我们暂称之为V1和V2；其中V1电压送到以“运算放大器”组成的“电压比较器”U1的反向输入端作为基准电压；V2电压则送到U2的同向输入端作为基准电压，当直流+12V电压经分压电阻 *R1 降压后传送到U1的同向输入端时；如果输入电压值大于基准电压值V1时则U1的输出有高电平输出；如电压值小于V1电压值时则U1无高电平输出。
同理反推U2工作情况则为；V2 电压送到U2的同向输入端作为基准电压，直流+12V电压经分压电阻 *R1 降压后传送到U2的反向输入端，当此电压值小于基准电压值 V2 时；则U2输出端有高电平输出，如高于V2 电压值时则U2输出端无输出。
那么不管这2个电压比较器 U1 和 U2 哪个有输出经过防反流二级管输出后会合成为 1路电平信号；使OUT端都能得到1个高电平送给下一级电路处理后而得到报警信号。
因此V1和V2的2个电压值之间的范围称为门限电压的上、下限，只要回传的电压值超过此上下限，报警主机即得到报警信号，而此上下门限电压值的取值范围是和各个厂家的设计思想有关而各不相同，所以只要知道他的工作原理就可以了，而且我们也知道这个门限有一定的范围，在我们做工程中如偶然找不到或丢失了2.2K电阻时，不必拘泥于同值电阻，找一个阻值相近的电阻代替完全可以，只要你回传的电压值没出它的上下门限值就可以，只不过阻值偏离2.2K越大；误报的几率越大而已。
在以上所诉的分压电阻 *R1 其实不是被厂家焊接在线路板上的，而是在我们购买报警主机（或总线系统中的地址模块）时，随机附送的“线尾电阻”，也即报警系统的“线尾电阻”，它其实就是报警整体电路里的“双电压比较器”前端的分压电阻*R1 ，+ 12 V电源经过其分压降压后返回的电压，其取值范围是和各个厂家设计思想有关，但都有一定的门限范围，它回传的电压值一旦超出其设计门限范围，报警主机只要工作在布防状态下就会立即响应，发出报警信息和动作。
