钢结构安装技术交底
安全技术交底统一。
(2)钢柱校正柱子找正包括平面位置、标高及垂直度三个内容a)钢柱的平面位置在吊装就位时，一次性对位，一般不需再调整。
b)复查标高对柱子的标高低于安装标高时，需用垫铁调整，垫铁的位置和大小应正确，符合规范要求。
c)钢柱的垂直度找正需要三台经纬仪配合进行，分别在相互垂直的方向进行观测（如下图）。
垂直度的校正直接影响到吊车梁、屋架等的安装准确性。
垂直度校正方法有敲打锲块法，千斤顶校正法，钢管撑杆斜顶法及缆风绳校正法。
可在安装时根据现场实际情况确定校正方法。
找正结束后灌入细石砼进行固定。
找正柱子时注意风力和温度的影响，防止其影响会使校正后的柱子自动产生偏斜，找正垂直度的柱子应抓紧时间进入下一步柱间支撑的安装，以达到整体连接，增加刚度。
钢柱校正示意图钢柱安装允许偏差表序号项目允许偏差（mm）1 柱脚底中心线对定位轴线 52 标高+3/-53 垂直度H/1000且≤254 弯曲矢高H/1200且≤15(5)钢柱的固定钢柱校正后，在柱的间隙浇筑C35无收缩性混凝土，强度达到70%后方可拆除缆绳。
2、钢梁吊装工艺（1）钢梁安装吊点的选择钢梁安装采用两点吊装，采用钢丝绳捆绑式吊装，两根钢丝绳夹角60度，钢丝绳捆绑点设保护管保护，以防钢丝绳被切断。
（2）钢梁安装前的准备A、吊装前要认真核对钢梁编号与其安装位置，钢梁进场后，应检查其几何尺寸，并检查高强螺栓摩擦面合格后，才能进行吊装。
B、钢梁吊装时两头需用溜绳控制，以防碰撞柱子，就位时要缓慢落钩，以便对线。
钢丝绳和钢梁之间应垫软木或铁护皮，以免损坏漆层。
C、吊车梁吊装前，对柱子的安装位移、垂直度、牛腿顶面标高进行复测；对吊车梁的梁高进行实测，根据牛腿顶面标高和梁实高确定加设标高调整垫铁并安装支座板。
D、吊车梁吊装前要事先要钢柱牛腿上放出钢梁的中心线和端线位置,并需要在钢梁下翼缘端面放标出中心线。
E、不得用撬杠撬动钢梁，以防因柱子轴线方向刚度差使柱子弯终拧扭矩值须符合设计要求，并按下式计算：M=p ·k ·d式中：M 为终扭矩值（n ·m ）p 为设计预拉力（n ）k 为扭矩系数d 为螺栓公称直径（mm ）大六角头螺栓预应力表五、技术要求1、详细阅读设计图纸及安装图纸，避免施工错误。
钢结构安装技术交底
钢结构安装技术交底钢结构是一种常见的建筑结构体系，具有高强度、轻质、抗震、可重复利用等优点，被广泛应用于工业建筑、商业建筑、桥梁等领域。
钢结构的安装过程需要严格控制，确保结构的安全可靠。
以下是钢结构安装的技术交底。
一、安全注意事项1.在安装钢结构之前，必须进行安全技术措施会商，明确各个环节的责任分工，制定详细的施工方案。
2.所有进入施工现场的人员必须佩戴相应的安全防护用品，如安全帽、安全鞋、手套等，严禁穿拖鞋等不安全的工作服。
3.钢结构安装现场应设置安全警示牌，明确安全区域和禁止区域，确保人员的安全。
4.施工现场应有专人负责安全监督，及时发现和整改不安全行为和隐患。
5.在搭设临时设施时，应符合相关的规范和标准，确保设施的稳定和安全。
二、钢结构材料和工具的准备1.在安装前，需要做好钢结构材料的清点工作，确保所有的材料数量、规格和质量符合设计要求。
2.材料运输和储存要注意防止材料的损坏和混乱，避免发生事故。
3.安装所需的工具要齐全，如吊车、升降机、螺栓扳手、电钻等，确保工具的正常运行和使用安全。
4.钢结构的焊接和切割工作需要使用相应的电焊机和切割机，操作人员必须持有相关的操作证书。
三、施工现场的准备和布置1.执行单位需要合理安排施工人员的数量和工作任务，确保施工进度和质量。
2.确定施工场地的布置和通道的设置，保证施工的顺利进行。
3.安装现场必须保持整洁，材料堆放整齐，确保施工的效率和质量。
4.在安装过程中，要注意与周围建筑物和设施的距离，确保安全和不影响正常使用。
四、钢结构的安装步骤和要点1.钢结构的吊装要采用专业安全的吊装工具和方法，吊装过程中要保持平稳，避免发生倾斜和侧翻。
2.检查吊装索具和起吊点的牢固性，避免发生索具断裂和起吊点移位。
3.搭设起重平台和悬挑平台时，要保证平台的牢固和稳定，避免发生倾倒。
4.梁柱的连接要采用螺栓连接或焊接连接，连接点要保持垂直和水平，避免产生应力集中。
5.墙板和屋面板安装时要保持平整和整齐，板材的连接要牢固，避免漏水和变形。
(完整)钢结构安装技术交底
技术交底记录
鲁JJ－005
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ－005
注：本记录一式两份,一份交底单位存，一份接受交底单位存.
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ－005
注：本记录一式两份,一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ－005
注:本记录一式两份，一份交底单位存，一份接受交底单位存.
山东省建设工程质量监督总站监制。
(完整版)钢结构安装技术交底
(完整版)钢结构安装技术交底钢结构安装技术交底
介绍
本文档旨在详细说明钢结构安装的技术要点和操作步骤，以确保施工过程中的安全性和有效性。
安装前的准备工作
1. 确保施工现场的地基和基础已经完成，并符合设计要求。
2. 对钢结构进行检查，确保构件的质量和尺寸符合设计要求。
3. 制定详细的施工计划和安装图纸。
安装步骤
1. 按照施工计划和安装图纸的要求，确定起吊点和吊装顺序。
2. 配备合适的起重设备和工具，并确保其安全可靠。
3. 进行防护措施，确保作业人员的安全。
4. 进行施工现场的标识和划定安全区域。
5. 开始钢构件的吊装和定位，确保吊装过程平稳和准确。
6. 进行钢构件之间的连接，采用适当的连接方式和紧固件。
7. 检查各个连接点的质量和紧固度，确保结构的稳定性。
8. 根据安装图纸的要求，进行其他附属构件的安装和调整。
9. 完成钢结构的安装后，进行最终的检查和验收。
安全注意事项
1. 操作人员必须具备相关的施工经验和资质。
2. 严格执行施工计划和安全操作规程。
3. 遵守起吊和吊装的技术要求，确保重物的稳定性。
4. 警示和划定安全区域，防止人员和设备进入危险区域。
5. 定期对起重设备和工具进行检查和维护，确保其正常运行。
以上是钢结构安装技术交底的完整版文档。
请在实际施工过程中遵守相关规定和要求，确保安全和质量。
钢结构安装施工技术交底
钢结构安装施工技术交底一、工程概况1. 工程名称：2. 工程地点：3. 结构形式：4. 结构材料：5. 结构层数：6. 建筑面积：二、施工范围1. 本次施工范围包括：钢结构主体安装、钢结构吊装、钢结构连接、钢结构防腐等。
2. 不包括：基础施工幕墙安装室内装修三、施工准备1. 图纸资料施工图纸：包括结构施工图、节点详图、钢结构安装工艺图等。
技术交底资料：包括钢结构材料性能、安装流程、安全注意事项等。
其他资料：如相关规范、标准、试验报告等。
2. 机械设备起重设备：履带吊、汽车吊、塔吊等，确保起重能力满足施工要求。
其他设备：焊接设备、切割设备、打磨设备、测量仪器、安全防护设施等。
3. 人员配备经验丰富的钢结构安装工、焊接工、起重工、测量工等。
安全员、质检员等。
4. 材料准备钢结构构件：需进行外观检查，确保质量合格。
焊接材料：必须符合设计要求，并进行检验。
防腐材料：根据设计要求选择合适的防腐材料。
其他材料：如螺栓、垫片、焊接辅助材料等。
四、施工工艺1. 钢结构吊装严格按照吊装方案进行，确保安全、高效。
起重设备操作人员需持证上岗，严格遵守操作规程。
构件吊装前需进行检查，确保无缺陷，吊装过程中采取有效措施防止碰撞、倾倒等事故发生。
2. 钢结构连接采用高强螺栓连接、焊接连接等方式，严格按照设计要求和规范进行连接。
螺栓连接需保证紧固程度，防止松动。
焊接连接需严格控制焊接参数，确保焊接质量。
3. 钢结构防腐根据设计要求进行防腐处理，确保钢结构耐久性。
防腐处理前需清理钢结构表面，去除锈蚀、油污等。
防腐处理过程需严格按照规范进行，保证防腐效果。
五、质量控制1. 钢结构构件质量：严格按照设计要求和规范进行验收，确保构件质量合格。
2. 连接质量：严格控制焊接质量，确保连接强度满足设计要求。
3. 防腐质量：严格按照规范进行验收，保证防腐效果达到设计要求。
4. 测量控制：严格控制测量精度，确保钢结构安装精度符合设计要求。
六、安全管理1. 施工现场安全管理：设立安全管理制度，建立安全责任制，做好安全教育培训工作，杜绝安全事故发生。

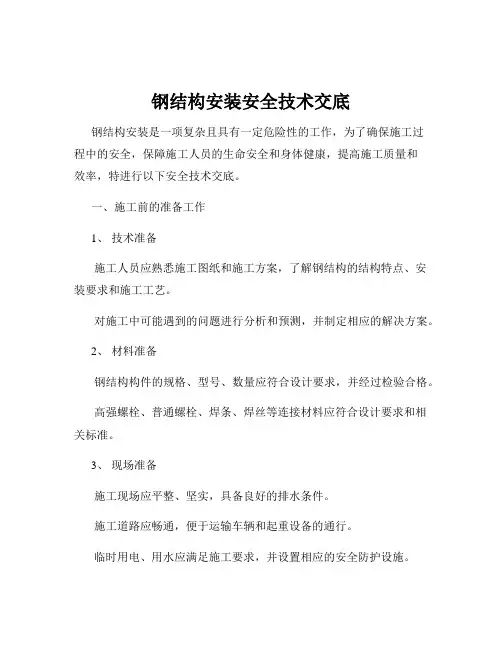

钢结构安装安全技术交底
钢结构安装安全技术交底钢结构安装是一项复杂且具有一定危险性的工作，为了确保施工过程中的安全，保障施工人员的生命安全和身体健康，提高施工质量和效率，特进行以下安全技术交底。
一、施工前的准备工作1、技术准备施工人员应熟悉施工图纸和施工方案，了解钢结构的结构特点、安装要求和施工工艺。
对施工中可能遇到的问题进行分析和预测，并制定相应的解决方案。
2、材料准备钢结构构件的规格、型号、数量应符合设计要求，并经过检验合格。
高强螺栓、普通螺栓、焊条、焊丝等连接材料应符合设计要求和相关标准。
3、现场准备施工现场应平整、坚实，具备良好的排水条件。
施工道路应畅通，便于运输车辆和起重设备的通行。
临时用电、用水应满足施工要求，并设置相应的安全防护设施。
4、设备准备起重设备、电焊机、气割设备等应性能良好，经过检验合格，并配备齐全的安全防护装置。
测量仪器、工具应经过校验，精度符合要求。
5、人员准备施工人员应经过专业培训，具备相应的资质和技能。
特殊工种人员（如焊工、起重工、架子工等）应持证上岗。
二、施工过程中的安全注意事项1、个人防护施工人员应正确佩戴安全帽、安全带、安全鞋等个人防护用品。
高处作业人员应系好安全带，并将安全带挂在牢固可靠的地方。
2、起重作业起重设备应经过检验合格，并在有效期内使用。
起重作业前，应对起重设备的性能、吊具、索具等进行检查，确保其完好无损。
起重指挥人员应具备相应的资质和经验，信号明确、清晰。
严禁超载、斜拉、斜吊等违规操作。
3、高处作业高处作业应设置防护栏杆、安全网等防护设施。
严禁在无防护设施的情况下进行高处作业。
高处作业人员应使用工具袋，严禁上下抛掷工具和材料。
4、焊接与切割作业焊接与切割作业应在通风良好的场所进行，严禁在易燃易爆场所进行。
焊工应穿戴好防护用品，如手套、护目镜等。
氧气瓶、乙炔瓶应保持安全距离，严禁暴晒、碰撞。
5、临时用电施工现场临时用电应符合《施工现场临时用电安全技术规范》的要求。
配电箱、开关箱应设置防雨、防尘措施，箱内电器应完好无损。
钢结构安装安全技术交底范本
钢结构安装安全技术交底范本一、前言钢结构是一种重要的建筑结构形式，具有重量轻、强度高、施工周期短等优点。
但是，由于其施工特点和复杂性，安装过程中存在一定的安全风险。
因此，本次安全技术交底旨在保障施工人员的生命安全和财产安全，确保钢结构安装过程的顺利进行。
二、工程概况本次施工工程为（工程名称），使用钢结构进行安装。
工程地址为（工程地址）、施工单位为（施工单位名称）。
本次施工所使用的钢结构由（钢结构制造厂家名称）所提供。
三、施工安全措施1.严格执行职责施工单位要明确各岗位职责，确保每个岗位人员都知晓自己的工作职责，并做好相应的安全防护工作。
同时，施工单位要加强对施工人员的培训，提高大家的安全意识和安全技能。
2.安全设施的设置在施工现场，要设置符合国家标准的安全设施，并进行明确的标识。
例如，要设置安全警示牌、禁止入场标识等，以提醒施工人员注意安全。
3.安全防护措施4.施工现场的管理施工单位要对现场施工进行全面管理。
例如，要确保施工区域的整洁和有序，避免杂物堆放和乱放，防止施工过程中发生事故。
四、安全事故应急预案1.应急演练施工单位要定期进行应急演练，以提高施工人员的应急处置能力。
在应急演练中，要强调施工人员的沟通配合能力，熟悉安全设施的使用方法，传达到位的预案，并制定演练计划和演练方案。
2.事故报警在施工现场发生事故时，施工人员要立即向相关负责人报警。
同时，施工人员要保持冷静，尽量避免事故蔓延和危及其他人员的安全。
3.事故调查和处理发生事故后，施工单位要迅速组织调查，确定事故原因，并制定相应的处理方案。
同时，要对事故进行记录和整理，以供今后施工中的参考。
五、施工人员职责1.施工人员要严格按照施工方案进行作业，不得擅自改变施工程序和方法。
2.施工人员要切实履行安全技术交底制度，严守安全操作规程。
3.施工人员发现安全隐患时，要及时上报，做到及时发现、及时报告、及时处理，并与相关部门进行沟通。
六、施工负责人职责1.施工负责人要对施工人员进行安全技术交底，确保每位施工人员了解安全操作规程。
钢结构工程安装技术交底
钢结构工程安装技术交底
1. 项目概况：
-工程名称、地点、施工单位、监理单位等基本信息；
-工程范围、施工内容和要求。
2. 安全注意事项：
-严格遵守《建筑施工安全生产管理条例》等相关法律法规；-确保所有作业人员穿戴符合安全标准的个人防护装备；
-安全文明施工，杜绝违章指挥和操作。
3. 施工方案：
-钢结构构件安装顺序、方法和要求；
-吊装方案、吊装设备及其验收标准；
-吊装工艺流程、吊装现场布置和安全措施。
4. 质量要求：
-钢结构构件的检验标准和方法；
-焊接工艺、焊缝外观和质量要求；
-紧固件的选用和安装要求。
5. 材料准备：
— 1 —
-钢结构构件的规格、材质、数量和质量要求；-吊装设备的检查和验收；
-焊接材料的选择和质量要求。
6. 施工流程：
-钢结构构件的运输、卸载和储存；
-钢结构构件的拼装和安装；
-焊接工艺和质量控制；
-紧固件的安装和验收。
7. 验收标准：
-钢结构安装完成后的验收标准；
-检查焊缝质量和紧固件连接情况；
-钢结构构件与地基、建筑物连接的质量要求。
8. 安全技术交底：
-安全事故应急预案和处置流程；
-安全事项提醒和风险防范措施；
-安全警示标识的设置和意义说明。
9. 其他事项：
-施工期间与其他工种的协调配合；
— 2 —
-现场巡检和质量验收频次及内容；
-施工过程中可能出现的问题及解决方案。
以上内容仅供参考，具体安全管理人员需要根据实际情况进行详细的技术交底，并确保施工过程中严格按照规定执行，保障工程的安全与质量。
— 3 —。
钢结构安装安全技术交底
钢结构安装安全技术交底钢结构施工安全技术交底交底内容：一、钢结构安装1.1钢结构安装准备1.1.1作业条件1）熟悉施工图纸及有关技术文件以及施工方案。
2）对使用的各种测量仪器及钢尺进行计量检验复验。
3）根据土建提供的纵横轴线和水准点，进行验线有关技术处理完毕。
4）按施工平面布置图划分：材料堆放区、杆件拼装区、堆放区，构件按吊装顺序进场。
5）在拼装区、安装区设置足够的电源。
6）做好有关测试及安全、消防准备工作。
7）参与安装人员如电工、电焊工、起重机司机、信号工等要持证上岗。
1.1.2构件检验及资料验收对进入现场的构件的主要几何尺寸和主要构件进行复检，验收标准按照GB-2001《钢结构工程施工质量验收规范》进行验收。
明确构件是否符合安装条件，防止安装过程中由于构件的缺陷影响质量、进度。
对于尺寸偏差超过设计范围的构件退回制造厂家，必须保证结构上使用的构件全部合格。
1）构件外形几何尺寸。
现场钢构件检查内容如下：2）随车资料。
对进入现场的构件必需带有制作厂家的钢材材质证实、探伤报告、产品质量及格证书、制作过程中用到的各种辅料的及格证和质量证实书，和工厂的各种构件制作和焊接质量检修评定表，每项材料和构件必需吻合本工程所规定的质量要求。
1.1.3现场构件的防护1）构件卸车应谨慎，防止损坏，构件之间防止互相碰撞挤压。
2）构件应在指定的场地堆放整齐，钢梁堆放的层数不能超过形。
3）吊装前应将构件表面上的油污、泥沙和尘土等清理干净。
1.1.4构件的摆放和对场地的要求3层，以防止构件互相挤压变1）构件卸车时，直接将构件卸在其所安装位置附近，并且处在吊车的回转半径之内。
将编号用明显的色笔标识清楚，以利于吊装。
2）构件在场地内摆放整齐，相邻构件之间预留出一定的间隙，便于绑扎。
3）场地要求坚实、平整，不能因为雨雪而污染构件，并且能够行走30吨级汽车。
1.2钢结构现场安装1.2.1钢结构梁及其他构件的安装吊装前，先把框架梁连接板找准标高焊接在框架柱预埋件上，然后把在现场组对焊接好的框架梁置于待安装位置前用枕木垫着，其横向与柱轴中央线成α角。
钢结构安装施工技术交底
7、个人安全措施：
（1）严禁酒后上高空，登高作业前，应检查登高所用的登高工具和安全用具（安全带、安全帽、梯子、跳板、脚手架、安全网等）。
（2）高空作业时，必须正确使用安全带，钩子应挂在操作上方牢固的结构上。如无挂钩处，应事先设临时装置，以便挂系。登高作业必须穿防滑鞋，严禁穿大裤管裤、高跟鞋以及硬底鞋。
3、吊装：
（1）吊升时，采用旋转法吊装，这就要求柱顶，柱脚及基础中心线位于起重机的同一工作幅度的圆弧上，在柱进场时就注意摆放位置的准确。本工程钢柱直立柱吊点位置在柱顶往下1/5处绑扎，变截面柱吊点位置设在端板以下即可。
（2）钢柱采用缆风绳进行临时固定，柱顶（约12m高位置）利用钢柱的节点板作为上部固定点。钢柱在吊装就位之后，对钢柱进行测量，通过缆风绳调整钢柱的垂直度。调整合格后，对称打紧楔块，固定好缆风绳。固定好钢柱后吊机则可松钩解绳，然后进行下根柱吊装。
（2）构件必须符合设计要求和施工规范的规定，检查构件出厂合格证及附件。由于运输、堆放和吊装造成的构件变形必须矫正。
（3）支座位置、做法正确，接触面平稳牢固。
3、一般项目：
（1）构件有标记；中心线和标高基准点完备清楚。
（2）结构表面干净，无焊疤、油污和泥砂。
五成品保护
1、安装屋面板时，应缓慢下落，不得碰撞已安装好的钢屋架，天窗架等钢构件。
（3）该厂房所有钢梁在地面拼装完成后整体起吊，在吊装之前首先需要平整场地，在地面完成钢梁的拼装工作。拼装完成后在钢梁上翼缘安装安全绳，保证高空作业时的安全。
（4）吊点设置到梁跨度1/3处，吊装时保证钢丝绳绑扎牢固。在安装过程中通过倒链调节，保证梁柱对接角度。钢梁吊升速度防止过快，与钢柱发生碰撞
(完整版)钢结构安装安全技术交底
钢结构安装安全技术交底一、安全文明施工目标：杜绝重大伤亡事故，争创安全文明施工工地。
二、安全管理机构及主要职责（一）安全管理机构（二）安全管理机构主要职责（1）项目经理为安全施工第一责任人，对现场的安全施工负全面责任。
（2）施工队长为安全施工的直接负责人，负责现场本队施工区域的安全施工的实施。
（3）安全文明管理员为现场安全施工的专职人员，负责安全施工的教育、监督、检查。
（4）班组长安全员负责本班组施工区域的安全施工，执行具体安全施工措施。
（5）明确安全施工责任，责任到人，层层负责，切实地将安全施工落到实处。
（6）贯彻国家劳动保护政策，严格执行本公司有关安全、文明施工管理制度和规定。
（7）施工现场建立项目经理负责，贯彻“谁施工，谁负责安全”的制定。
（8）加强“安全第一”的教育，坚持班前交底，班中检查，周一例会制度。
（9）加强安全施工宣传，在施工现场显著位置悬挂标语、警告牌、提醒施工人员。
（10）进入施工现场需戴安全帽。
（11）施工机械、机具每天使用前例行检查，特别是钢丝绳、安全带，每周还应进行一次性能检查，确保完好。
（12）安装过程中应考虑到现场机具、设备，以完成工程的安全防护。
（13）当风速为10m/s时，有时吊装工作应停止，当风速达到15/s时，所有工作均须停止。
（14）安装和搬运构件、板材时须戴好手套。
（15）吊装时钢丝绳出现断胶、断钢丝和缠结要立即更换。
（16）特殊工种持有效证上岗。
17）一天工作结束时，要将安装得建筑物得到正确支撑，以免发生意外。
（18）钻孔时始终要戴好防护镜。
（19）做好现场的安全防护措施，按规定搭设脚手架并经检查合格，方可使用。
（20）移动前要清除前方道路的障碍物，填平坑洼地，压实路面方可向前移动。
（21）在实施每一项任务前，应对安装人反复讲明安全事项。
（22）公司采用二级安全监督体系，实现安全教育和安全检查。
三、安全生产施工措施（一）安全生产责任制建立健全安全生产责任制，本工程成立安全管理领导小组，制定安全措施，责任落实到人。
钢结构安装安全技术交底
钢结构安装安全技术交底一、安全文明施工目标：杜绝重大伤亡事故，争创安全文明施工工地。
二、安全管理机构及主要职责（一）安全管理机构(二）安全管理机构主要职责（1）承包人为安全施工第一责任人，对现场的安全施工负全面责任。
(2)施工队长为安全施工的直接负责人,负责现场本队施工区域的安全施工的实施.（3)安全文明管理员为现场安全施工的专职人员，负责安全施工的教育、监督、检查.(4）班组长安全员负责本班组施工区域的安全施工，执行具体安全施工措施。
(5）明确安全施工责任,责任到人，层层负责,切实地将安全施工落到实处。
（6)贯彻国家劳动保护政策，严格执行本公司有关安全、文明施工管理制度和规定。
(7）施工现场建立项目经理负责，贯彻“谁施工，谁负责安全”的制定。
（8）加强“安全第一”的教育,坚持班前交底，班中检查,周一例会制度.（9）加强安全施工宣传,在施工现场显著位置悬挂标语、警告牌、提醒施工人员.（10）进入施工现场需戴安全帽。
（11)施工机械、机具每天使用前例行检查，特别是钢丝绳、安全带，每周还应进行一次性能检查，确保完好。
(12）安装过程中应考虑到现场机具、设备，以完成工程的安全防护。
（13）当风速为10m/s时，有时吊装工作应停止，当风速达到15/s时，所有工作均须停止。
(14)安装和搬运构件、板材时须戴好手套。
（15）吊装时钢丝绳出现断胶、断钢丝和缠结要立即更换。
（16）特殊工种持有效证上岗。
（17）一天工作结束时,要将安装得建筑物得到正确支撑,以免发生意外。
（18）钻孔时始终要戴好防护镜。
（19）做好现场的安全防护措施，按规定搭设脚手架并经检查合格，方可使用.(20）移动前要清除前方道路的障碍物，填平坑洼地,压实路面方可向前移动.(21）在实施每一项任务前，应对安装人反复讲明安全事项。
(22）施工现场管理人员采用二级安全监督体系，实现安全教育和安全检查。
三、安全生产施工措施（一）安全生产责任制建立健全安全生产责任制，本工程成立安全管理领导小组，制定安全措施，责任落实到人。
钢结构安装部份安全技术交底
钢结构安装部份安全技术交底
1.安全意识培养：首先，要告诫所有参与钢结构安装的工人要始终保
持安全意识，遵守安全操作规程，时刻关注自身的安全。
2.熟悉安全规程：所有参与安装工作的人员都必须熟悉并遵守公司的
安全规程和国家相关安全法律法规，特别是关于高空作业的相关规定。
3.备戴安全装备：在进行高空作业时，所有参与者必须佩戴符合标准
的安全帽、安全鞋、防护眼镜、耳塞等个人防护装备。
4.高空安全：钢结构安装通常需要在高空进行，因此要确保安装现场
的高空安全措施得到了妥善的安排和执行。
比如，安装脚手架和保护网，
设置安全防护围挡，安装安全网等。
5.安全检查：在开始工作之前，要对施工现场进行全面的安全检查，
确保设备和工具的完好性和安全性，排除所有可能的安全隐患。
6.吊装安全：在进行吊装作业时，要确保使用的吊装设备符合标准，
并经过检验和测试。
同时，吊装过程中要确保吊绳的完好无损、牢固可靠，并严格按照规定的吊装工艺操作。
7.灭火设备和急救措施：工作现场应配备灭火设备，如灭火器、灭火
器箱等，并指派专人负责灭火工作。
同时，还要确保有足够数量的急救箱
和训练有素的急救人员，以应对可能发生的各种突发情况。
8.严禁酗酒和吸烟：施工现场是一个高度危险的环境，所以要求所有
参与工作的人员严禁酗酒和吸烟，以免引发火灾和其他安全事故。
以上是钢结构安装部分的安全技术交底内容，只有在所有参与者都明
确了这些安全要求的情况下，方能顺利进行钢结构安装工作。
同时，在实
际操作中，还要不断关注施工现场的安全情况，随时采取相应的措施，确保整个安装过程的安全性。
钢结构安装技术交底
（2）涂装前钢材表面的除锈等级应符合设计和现行规的要求。
（3）涂刷应均匀，无明显皱皮、流坠、气泡等现象，附着良好，分色线清楚、整齐。
（4）钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家产品标准和设计要求。
3、主要机具
施工机具有汽车吊、电焊机、栓钉机、卷扬机、空压机、倒链、滑车、千斤顶、电动扳手、小气泵、砂轮、全站仪、经纬仪、水准仪、钢尺、拉力计、气割工具等。
二、操作工艺
1、工艺流程：钢柱安装→钢梁吊装→墙面檩条安装→安装校正→高强螺栓施工→钢结构涂装。
（2）在钢结构安装前应对钢结构构件进行检查，其项目包含钢结构构件的变形、钢结构构件的标记、钢结构构件的制作精度等。在钢结构构件的变形和缺陷超出允许偏差时应进行处理。
（3）钢结构用的高强度连接螺栓应根据图纸要求配套供应至现场。应检查其出厂合格证、扭矩系数或紧固轴力的检验报告是否齐全，并按规定作紧固轴力或扭矩系数复验。对高强度螺栓连接摩擦面的抗滑移系数按规范规定及时进行复验，其结构应符合设计要求。
3、要搞好防火工作，氧气、乙炔要安规定存放使用。使用时要保持安全距离，安全距离应大于10米，电焊、气割时要注意周围环境有无易燃物品后再进行工作，严防火灾发生。
交底人：
日期：年月日
被交底人：
日期：年月日
钢结构
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工准备
1、技术准备：
（1）安装前，应进行图纸会审与自审。
（2）编制钢结构安装施工组织设计。
钢结构安装安全技术交底
钢结构安装安全技术交底一、前言本文主要阐述钢结构安装的安全技术交底，旨在提高钢结构安装人员对安全技术的认识，确保钢结构安装施工的安全性和稳定性。
二、安全技术要求1.资格要求所有参与钢结构安装作业的人员必须经过特殊培训并取得相关的安全操作证书。
工人必须根据工作类型，经过相应的层次培训后方可参加作业。
2.衔接钢结构的技术要求在钢结构安装中，钢结构件的衔接是至关重要的一环，必须严格按照技术要求进行操作，确保安装质量。
（1）预埋件的加固预埋件必须建立稳定可靠的支撑初始支撑点。
初始支点必须有三个支座，稳定性好，做好保护措施。
（2）衔接方法在钢结构的衔接处理中，按照预埋件的要求进行加固固定。
衔接表面必须无脏物、油污、锈迹等现象。
在螺栓预紧力达到要求后，要进行拉伸检查。
3.安全检查要求为确保钢结构安装作业的安全性，安全检查必须在整个作业过程中都要严格执行，确保安装质量和安全性。
（1）钢结构安装作业前必须进行隐患排查，清除危险品及垃圾。
（2）在安装过程中必须严格按照规范要求进行作业。
（3）安装完毕后，进行安全检查，确定安装符合要求。
三、安全文明施工钢结构安装安全文明施工是钢结构安装施工中的一大原则，也是一种管理方式。
实施安全文明施工，有利于改善施工人员的思想道德素质，加强管理，营造工作团体和谐氛围。
1.宣传在施工现场摆放公告栏，发布安全技术要求和安全生产知识。
在钢结构安装过程中，每天进行安全技术交底和安全生产教育。
对在施工现场的群众进行安全防护教育宣传，提高他们的安全意识和应急处理能力。
2.管理对施工人员进行严格管理。
制定岗位责任制，强化人员的安全责任意识，促使每个人员落实自己的职责，确保钢结构安装过程中的安全性。
对违反安全规定或造成安全事故的人员，进行相应的纪律处分和罚款，确保安全文明施工的有效实施。
四、钢结构安装的安全技术交底是钢结构安装施工中的一大原则，其主要作用是提高施工人员对安全技术的认识，确保钢结构安装施工的安全性和稳定性。
钢结构安装技术交底
钢结构安装技术交底一、安装准备：1、根据土建基础图和钢结构安装要求对基础工程进行基础轴线、预埋件的位置和数量、地脚螺栓的位置和数量、以及地脚螺栓、螺母有无缺损的检验。
2、施工现场应平整、畅通，水电应接至现场，根据所用吊车的技术数据，计划吊车支放位置与移动次数，并安排好钢构件摆放位置。
3、吊装前应严格检查钢构件连接部位的各项尺寸是否符合设计要求，如有误差，在地面修正后方可吊装。
二、安装顺序：原则：安装程序必须保证结构形式稳定的空间体系，并不导致结构永久变形。
1、安装单根钢柱柱高调整，纵横十字轴线位移、垂直校正、初校（初校锚栓螺母，调整螺母）固定、超差调整、固定。
2、斜梁在地面超平的垫木上用高强度螺栓连接，组装好；3、安装顺序：先从靠近山墙的有柱间支撑的两榀刚架开始安装本间檩条、支撑隅撑等安装好。
注意：检查刚架垂偏，复测钢柱和斜梁跨度，合格后用高强度螺栓紧固，用电动扳手初拧，终拧。
以两刚架为起点，向房屋另一端顺序安装。
4、除最初安装的两刚架外，所有其余刚架间的檩条，墙梁和檐檩的螺栓均应在校准后再行拧紧；5、构件吊点要经计算，绑扎点要采取加强措施，以防止构件大变形及局部变形；6、各种支撑的拧紧强度，以不将构件拉弯为原则。
7、不得利用已安装部位的构件起吊其他重物，不得在主要受力部位焊其他构件。
8、檩条和墙梁安装时，应将拉条拉紧，但不应将檩条和墙梁拉弯。
9、在施工过程中，根据结构空间稳定情况，为防止风力对刚架的倾覆，必要可拉缆风措施。
三、安装高强度螺栓：1、高强度螺栓连接在施工前应对连接副实物和摩擦面进行检验和复验，合格后才能进入安装施工。
2、对每一个连接接头，应先用临时螺栓或冲钉定位，为防止损伤螺纹引起扭矩系数的变化，严禁把高强度螺栓作为临时螺栓使用。
对一个接头来说，临时螺栓和冲钉的数量原则上应根据该接头可能承担的荷载计算确定，并应符合下列规定。
⑴不得少于安装螺栓总数的1/3。
⑵不得少于两个临时螺栓。
⑶冲钉穿入数量不宜多于临时螺栓的30%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构安装技术交底一、工程概况：本工程为青岛三美电子有限公司新工厂工程，建筑面积45038.44㎡二、引用标准1、《钢结构设计规范》（GB50017-2002）；2、《钢结构工程施工质量验收规范》（GB50205-2001）；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《工程测量规范》（GB50026-1993）；5、《建筑钢结构焊接规程》（JGJ81-2002）；6、《钢结构高强螺栓技术规程》（JGJ82-1991）；7、《钢结构用高强度大六角头螺栓、螺母垫圈与技术条件》（GB/T1228～1231-91）；8、《钢结构用扭剪型高强螺栓连接副》（GB/T3632～3633-95）；9、《多、高层民用建筑钢结构节点构造详图》（01SG519）；10、《建筑钢结构施工手册》。
三、材料要求1、钢构件：型号、制作质量应符合设计要求和施工质量验收规范的规定，有出厂合格证并附有有关技术文件。
2、连接材料：焊条、高强螺栓、普通螺栓的规格、型号应符合设计要求，有质量证明书并符合国家有关标准规定。
3、涂料：油漆、防火涂料技术性能应符合设计要求和有关标准规定，并有产品质量证明书。
4、其它材料：各种规格的垫铁等备用。
四、施工准备1、主要施工机具：吊装机械（吊车或塔式起重机）、吊装索具、电焊机、焊钳、焊把线、搬手、撬棍、铣刀或锉刀、垫木、垫铁、扭矩扳手、手持电砂轮、水准仪、钢尺、拉线、吊线、焊缝量规等。
2、作业条件：3、按构件明细表核对进场构件的数量，查验出厂合格证及有关技术资料。
4、检查构件在装卸、运输及堆放中有无损坏或变形。
损坏和变形的构件应予以矫正或重新加工。
被碰坏的防腐底漆应补涂，并再次检查办理验收。
5、对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查做出记录。
6、构件应按安装顺序成套供应，现场堆放场地满足现场拼装及顺序安装的需要。
在现场组拼时应搭设拼装平台。
7、构件分类堆放，刚度较大的构件可以铺垫木水平堆放。
多层叠放时垫木应在一条垂线上。
钢屋架和钢桁架宜立放，紧靠立柱，绑扎牢固。
8、编制安装组织设计或安装方案，经审批后，认真向班组交底。
9、取得安装支座经总包检查确认合格的技术资料。
五、操作工艺工艺流程施工准备测量放线构件安装高强螺栓初拧测量校正柱底螺栓紧固和柱底二次灌浆焊接高强螺栓初拧检查验收1、复验安装定位所使用的轴线控制点和测量标高使用的水准点。
2、放出标高控制线和吊装辅助线。
3、复验预埋螺杆，其轴线、标高、水平度、位置及伸出长度等，超出允许偏差时，应做好技术处理。
4、检查吊装机械及吊具，按照施工组织设计或施工方案要求搭设操作平台或脚手架。
5、对屋架、桁架等构件，为防止构件吊装时变形、失稳，必要时采取加固措施。
6、测量用钢尺应与钢结构制作用的钢尺，并取得计量单位检定证明。
7、一般单层钢结构安装要点8、构件吊装顺序9、最佳的施工方案是先吊装竖向构件，后吊装平面构件，以减少纵向长度安装累积误差，保证工程质量。
10、竖向构件吊装顺序：柱→连系梁→柱间支撑→吊车梁→制动桁架→托架等。
平面构件吊装顺序：主要以形成空间结构稳定体系为原则。
11、几种情况说明12、并列高低跨：先吊高跨后吊低跨；13、并列大跨度与小跨度：先吊大跨度后吊小跨度；14、并列间数多的与间数少的：先吊间数多的，后吊间数少的；15、并列有屋盖跨与露天跨：先吊有屋盖跨，后吊露天跨。
钢柱安装1、吊点选择1、吊点位置及吊点数，根据钢柱形状、端面、长度、起重机性能等具体情况确定。
一般钢柱采用一点正吊，吊耳放在柱顶处，柱身垂直、易于对线校正；吊点也可放在柱长1/3处，吊点斜吊，对线校正较难。
对细长钢柱，为防止钢柱变形，可采用二点或三点。
2、起吊方法根据起重机配备和现场条件确定，可单机、二机、三机等起吊，方法可采用旋转法、滑行法、递送法。
双机或多机抬吊注意事项：(1)尽量选用同类型起重机；(2)根据起重机能力，对起吊点进行荷载分配，各起重机的荷载不宜超过其相应起重能力的80%；(3)在操作过程中，要互相配合，动作协调，采用铁扁担起吊时，尽量使铁扁担保持平衡，倾斜角度要小，以防一台起重机失重而使另一台起重机超载，造成安全事故。
3、钢柱校正钢柱校正要做三件工作：柱基标高调整，对准纵横十字线，柱身垂偏。
(1)柱基标高调整。
根据钢柱实际长度，柱底平整度，钢牛腿顶部距柱底部距离，重点要保证钢牛腿顶部标高值，来决定基础标高调整值。
具体做法：钢柱安装时，在柱底板下的地脚螺杆上加一个调整螺母，利用调整螺母控制柱子标高（图8-1）。
(2)纵横十字线。
钢柱制作时，在柱底板侧面用钢冲打出互相垂直的四个面，每个面一个点，用三个点与基础面十字线对准即可，争取达到点线重合，如有偏差可借线。
(3)柱身垂偏校正。
采用缆风绳校正方法，用两台呈90°的经纬仪找垂直，在校正过程中不断调整底板下螺母，直至校正完毕，将预埋螺杆螺母拧上，缆风绳松开不受力，柱身呈自由状态，再用经纬仪复核，如有小偏差，调整下螺母，无误，将预埋螺杆螺母拧紧。
钢梁安装1、起吊方法：根据钢梁重量、起重机能力、现场施工条件、工期要求等选用单机吊、双机吊，利用工具式吊耳进行起吊（图8-2）。
2、校正：包括标高调整、纵横轴线和垂直度。
(1)标高调整：用一台水准仪架在梁上或专门搭设的平台上，进行每梁两面端的高程测量，将所有数据进行加权平均，算出一个标准值。
根据标准值计算各点标高调整值。
(2)纵横轴线校正：用经纬仪将轴线引到柱子上，定出各梁中心线距轴线的距离，在梁顶面中心线拉一通长钢丝（或用经纬仪均可），用千斤顶和手拉葫芦逐根梁端部调整到位。
(3)垂直度校正：从梁的上翼缘挂锤球下去，测量线绳到梁腹板上下两处的水平距离。
根据梁的倾斜程度（a ≠a ˊ）再次进行调整，使a=a ˊ。
纵横轴线和垂直度调整可同时进行（图8-3）。
地脚螺栓钢筋混凝土基础调整螺母螺母垫板紧固螺母止退螺母柱脚底板图8-1 柱基标高调整图钢梁吊耳图8-2 钢梁吊装示意图锤球a钢梁a线锤标尺图8-3 钢梁垂直度校正示意图钢屋架安装1、钢屋架的侧向刚度较差，安装前需要加固。
单机吊（一点或2～3～4点加铁扁担）常加固下弦，双机抬吊应加固上弦。
2、屋架绑扎点，必须绑扎在屋架节点上，以防构件在吊点处产生弯曲 变形。
3、第一榀屋架起吊就位后，应在屋架两侧设缆风固定；端部有挡风柱，校正后可与挡风柱固定。
第二榀屋架起吊就位后，每坡用一个屋架间调整器，进行屋架垂直度校正，固定两端支座处，螺栓固定或焊接→安装垂直支撑→水平支撑→检查无误，成为样板间，以此类推。
4、为减少高空作业，提高生产率，可在地面上将天窗架预先拼装在屋架上，并将吊索两面绑扎，把天窗架夹在中间，以保证整体安装的稳定（图8-5）。
5、屋架垂直度校正：在屋架下弦的一侧拉一根通长钢丝，同时在屋架上弦中心线反出一个同等距离的标尺，用线锤校正（图8-6）。
也可用一台经纬仪，放面柱顶一侧，与轴线平移a 距离，在对面柱子上同样有一距离为a 的点，从屋架中线处用标尺挑出a 距离，三点在一直线上，即可使屋架垂直。
钢桁架安装1、钢桁架结构形式多样，本身重量超出一般范围，加上现场条件、起重设备能力、桁架本身刚性及支撑结构承载情况，对质量、安全、工期有保证的情况下，优化最佳方案，权衡综合经济效益。
大跨度平面桁架吊装方法有单榀吊装法、组合吊装法、整体吊装法、顶升法、滑移法等。
2、钢构件安装形成稳定的空间结构单元并调整校正完毕后，应及时拧紧地脚螺栓螺母和进行柱底二次灌浆，灌浆料可选用高强灌浆料或细石混凝土。
灌浆应密实，无空鼓。
3、焊接和高强螺栓安装工艺详见《钢结构焊接工程》和《紧固件连接工程》。
六、质量控制7.1应根据构件重量通过计算选择合适的吊装机械和索具，并列出构件最大重量、最远距离与吊装机械起重能力之间的相互关系，严防发生安全事故。
7.2安装的测量校正、高强螺栓安装、负温下施工及焊接工艺等，应在安装前进行工艺试验或评定。
7.3安装偏差的检测，应在结构形成空间刚度单元并连接固定后进行。
7.4安装时，必须控制屋面、楼面、平台等的施工荷载，施工荷载和冰雪荷载等严禁超上下梯子加固杆护身栏图8-5 钢屋架吊装示意图线锤下弦屋架a加固杆拉通长钢丝标尺经纬仪上弦a标尺图8-6 钢屋架垂直度校正示意图过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。
7.5吊车梁或直接承受动力荷载的梁其受拉翼缘、吊车桁架或直接承受动力荷载的桁架其受拉弦杆上不得焊接悬挂物或卡具等。
七、质量标准1、钢构件应符合设计要求和施工验收规范的规定。
运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。
检查数量：按构件数抽查10%，且不应少于3个。
检查方法：用拉线、钢尺现场实侧或观察。
2、钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲矢高的允许偏差应符合表1的规定。
检查数量：按同类构件数抽查10%，且不应少于3个。
表1 钢屋（托）架、桁架、梁及受压杆件垂直度和侧向弯曲矢高的允许偏差（㎜）项目允许偏差图例跨中的垂直度h/250，且不应大于15.011h1-1侧向弯曲矢高fL≤30mL/1000，且不应大于10.0fLfL30<L≤60mL/1000，且不应大于30.0L>60mL/1000，且不应大于50.0项目允许偏差图例主体结构的整体垂直度H/1000，且不应大于25.0H主体结构的整体平面弯曲L/1500，且不应大于25.0L 检验方法：用吊线、拉线、经纬仪和钢尺现场实测。
3、单层钢结构主体结构的整体垂直度和整体平面弯曲的允许偏差应符合表2规定。
检查数量：对主要立面全部检查。
对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：采用经纬仪、全站仪等测量。
4、钢柱等主要构件的中心线及标高基准点等标记应齐全。
检查数量：按同类构件数抽查10%，且不应少于3件。
检查方法：观察检查。
5、当钢桁架（或梁）安装在混凝土柱上时，其支座中心对定位轴线的偏差不应大于10㎜；当采用大型混凝土屋面板时，钢桁架（或梁）间距的偏差不应大于10㎜。
检查数量：按同类构件数抽查10%，且不应少于3榀。
检验方法：用拉线和钢尺现场实测。
6、钢柱安装的允许偏差符合表3的规定。
检查数量：按钢柱数抽查10%，且不应少于3件。
检验方法：见表3。
项目允许偏差图例检验方法柱脚底座中心线对定位轴线的偏移5.0用吊线和钢尺检查柱基准点标高有吊车梁的柱+3.0-5.0基准点用水准仪检查无吊车梁的柱+5.0-8.0弯曲矢高H/1200,且不应大于15.0用经纬仪或拉线和钢尺检查柱轴线单层柱H≤10m H/1000H用经纬仪或吊线和钢尺检查H>10mH/1000,且不应大于25.0垂直度多节柱单节柱H/1000,且不应大于10.0柱全高35.0检查数量：按钢吊车梁数抽查10%，且不应少于3榀。
