万科集团装修工程工艺工法及节点详图集团工程管理部集团万创设计管理中心二○一一年三月三十日总说明：由集团工程管理部组织一线公司共同研究的《万科集团装修工程工艺工法及节点详图》已编制完成，并经集团工程技术委员会装修技术组审核通过。
本图集作为集团装修工程的专用工艺工法图集，包括吊顶、窗台、楼地面、洁具、木作五部分工艺工法内容。
本图集为集团统一标准，将作为集团设计、招标、施工、成本结算的依据，供万科项目设计、施工、监理等单位在全集团装修工程中使用，各公司必须严格执行。
对于图集中有多个方案的，可以根据当地施工队伍习惯及水平选择相应方案，方案选择要在设计前确定。
设计前要与设计方充分沟通，对于与设计不一致的，装修节点图按照设计要求，但施工的工艺工法应以本图集为准。
本图集（A0版）自发布之日生效，并将纳入集团实测实量与工程质量检查、评估范围。
各公司在执行过程中如发现问题，或有疑问请与集团工程管理部杨满宏联系，分机6418。
1目录23456789101112131415161718192021龙骨长度需多跟延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定铝合金条形扣板吊顶做法6安装铝合金条形板铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。
安装时，轻拿轻放，必须顺着翻边部位顺序将条形板两边轻压，卡进主龙骨后再推紧7清理饰面铝扣板安装完，需用布把板面全部拭擦干净，不得有污物及手印等铝合金条形扣板吊顶审核校对马红军李峻设计 傅思勤2223度需多跟延续接长时，用次龙骨连接件，在吊挂次龙骨的同时，将相对端头相连接，并先调直后固定铝合金方形扣板吊顶做法图6安装铝合金方形板铝扣板安装时在装配面积的中间位置垂直次龙骨方向拉一条基准线，对齐基准线向两边安装。
安装时，轻拿轻放，必须顺着翻边部位顺序将方形板两边轻压，卡进主龙骨后再推紧7清理饰面铝扣板安装完，需用布把板面全部拭擦干净，不得有污物及手印等铝合金方形扣板吊顶审核校对马红军李峻设计 傅思勤节点详图节点详图平顶灯槽（高度《300，距墙长度《400）做法(一)平顶灯槽（高度《300，距墙长度>400）做法（二）做法说明做法说明1、木龙骨六面涂刷防火涂料。
精装修土建交精装修整改及室内水电工艺节点做法图集ppt课件
4
白乳胶+的确良 布200mm宽
用白乳胶涂刷在表面再用200mm 的确良布贴好，表面平整无明显 气泡
5 弹性腻子
等布干透后用弹性腻子抹面，表 面平整，加强防开裂
玻纤网格布 6 400mm宽+大
面普通腻子2遍
等弹性腻子干透后在用400mm宽 网格布进行加强处理，在进行腻 子大面施工
质量控制点
1、板缝必须凿毛并用水清洗干净 2、第一道及二道网格布必须是200mm宽，第三道必须 是400mm宽，增大面积减少开裂风险
二、通用毛坯整改工艺方案
10、大面积打凿后修补面
工艺流程
1 基层处理
构造做法
基层用清水冲洗清理干净
2 挂钢丝网 3 砂浆抹平
水泥砂浆固定钢丝网，抹平
4 抗裂砂浆粉刷 5 养护
二、通用毛坯整改工艺方案 11、沉箱第一遍防水
工艺流程
1 基层清理
控制要点
施工前须清理基面，以确保其坚固，阴阳角处抹成 圆弧形
3 排水管
排水管隐藏于柜子踢脚线位，增加整体 感官度
三、装修水电施工工艺及标准
5、洗漱盆下水开圆孔
工艺流程
构造做法
1
洗手盆下水开孔
台盆下水开圆孔，观感好，若加法兰盖板也可以覆盖住瓷砖加工 边。
感谢聆听！
成为受人尊敬的世界一流的房地产企业
ቤተ መጻሕፍቲ ባይዱ24
用手持砂轮切割机在墙上预定的位置切槽，用钢凿剔凿出比底盒
1
开关底盒修正 稍大的孔洞，用水泥砂浆把底盒固定，注意方正及距墙面尺寸。
等固定牢固后再接线管入盒。
三、装修水电施工工艺及标准 4、厨房下水节点做法
工艺流程
1 下水 2 柜体底板
施工工艺室内给水、排水管道节点图做法大全(节点图解)
施工工艺室内给水、排水管道节点图做法大全(节点图解)————————————————————————————————作者：————————————————————————————————日期：室内给水、排水管道节点图做法大全（工艺节点图解）本做法适用于住宅室内给水排水系统工程。
PP-R长期适用的水温≤70℃，系统工作压力≤0.6Mpa，dn≤100的室内冷热水的安装。
铝塑复合管适用长期的水温≤95℃，系统工作压力≤0.6Mpa,dn≤50的室内冷热水的安装。
U-PVC管道使用温度，室内连续排水温度不大于40℃，而瞬间排水水温不大于80℃。
给水暗装管道沟槽施工大样图1、埋地管线大样图说明：在楼板施工时要预留15 *60mm （深*宽的管槽），管道施工完，采用水泥砂浆做保护层，保护层高度不能高于成活地面高。
地面敷设管槽做法之一：地面敷设标准做法之二：2、嵌墙内管道施工大样图说明：管道嵌在卫生间、厨房墙内的管道，深和宽按照本图要求，但是表面不包括装饰层厚度；管道安装完，用水泥砂浆土填充。
如果材料为PP-R管，表面抹灰层内设钢丝网，钢丝网规格为10*10*0.5mm。
管道支架自由臂安装大样图本图为PP-R管道自由臂安装标准给水管道穿越楼板及墙大样图1、管道楼面套管。
PP-R管、铝塑复合管管道穿楼板距地面300mm设固定支架，钢管支架按照规范执行；将套管内壁清理干净，填料选用发泡聚乙烯或聚氨酯等材料，封堵前将套管内壁清理干净。
厨房、卫生间套管高出地面50mm。
穿楼板套管尺寸2.3表2、钢管、PP-R、铝塑复合管穿墙套管说明：管道穿墙套管表面用砂纸打毛，穿墙套管可采用U-PVC或钢管，穿越地下室外墙必须用钢套管；柔性填料选用聚氨酯发泡、油麻或石棉绳给水管线穿越基础施工大样图柔性填料可选用聚氨酯发泡材料，括号内的用于外保温管道给水管道穿越沉降缝抗震缝、伸缩缝大样图说明：管道穿墙外表面应砂纸打毛，弯管两侧必须设固定支架，安装完要用柔性填料封堵。
装修设计地坪节点图集

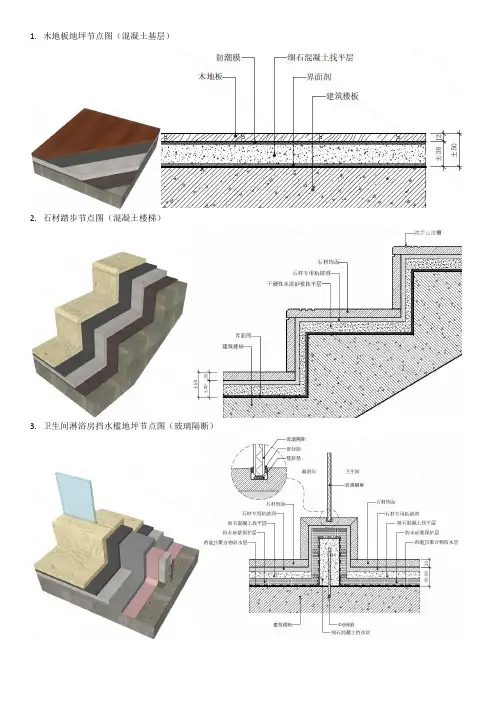

1.木地板地坪节点图（混凝土基层）
2.石材踏步节点图（混凝土楼梯）
3.卫生间淋浴房挡水槛地坪节点图（玻璃隔断）
4.卫生间门槛石地坪节点图(铺法一）
5.木地板地坪节点图（木龙骨基层）
6.水磨石地坪节点图
7.地毯踏步节点图（钢结构楼梯）
9.木地板踏步节点图（钢结构楼梯）
11.石材踏步节点图（钢结构楼梯）
12.卫生间门槛石地坪节点图(铺法二）
13.卫生间淋浴房挡水槛地坪节点图(铺法二）/（玻璃隔断）
14.木地板-满铺地毯交接地坪节点图
15.石材-除泥垫交接地坪节点图
16.石材-满铺地毯交接地坪节点图
17.石材-木地板交接地坪节点图
18.钢架地台节点图（地台高度根据需求）
19.砌筑地台节点图（地台高度300-500mm适用）
20.玻璃地坪节点图
21.架空地板地坪节点图
22.环氧地坪节点图
23.防腐木地坪节点图
24.石材/瓷砖地坪节点图（干铺法）。
装修工程细部做法及详图(鲁班奖)
地面铺装技巧与注意事项
01
02
03
地面处理
确保地面平整、干燥、无 油污，对于不平整地面需 进行找平处理。
材料选择
根据装修风格和业主需求 选择地面铺装材料，如瓷 砖、木地板、大理石等。
铺装施工
按照厂家提供的铺装说明 进行施工，注意留缝、对 齐和固定等问题，确保地 面铺装平整、美观。
与施工队伍签订施工合同，明确 工程范围、工期、质量标准、付 款方式等条款。
Part
03
细部装修施工技巧
墙面处理及涂料施工
墙面处理
清洁墙面，修补裂缝，确保墙面平整；使用界面剂增强墙面附着 力，为涂料施工打下基础。
涂料选择
选用环保、耐擦洗、色彩丰富的内墙涂料，根据装修风格和业主需 求确定涂料颜色。
涂料施工
Part
05
家具定制与软装配饰搭配
家具定制流程与注意事项
需求沟通
与客户充分沟通，了解其对家具 的款式、颜色、尺寸等具体需求 。
设计方案
根据客户需求，设计师提供初步 设计方案，包括家具的平面布局 、立面造型和效果图等。
家具定制流程与注意事项
材料选择
客户根据设计方案选择合 适的材料，如木材、五金 件、玻璃等。
装修工程细部做法及 详图(鲁班奖)
• 鲁班奖介绍与背景 • 装修工程前期准备 • 细部装修施工技巧 • 水电改造与隐蔽工程实施 • 家具定制与软装配饰搭配 • 质量检查、验收及后期维护管理
目录
Part
01
鲁班奖介绍与背景
鲁班奖起源及意义
鲁班奖的起源
社会影响
精装修泥工工程工艺节点做法图集(ppt 59张)
外 无色
地暖层（保温板、隔热垫，管道） 40厚细石混凝土层
不允
5
6 7
2次防水
1:3水泥砂浆铺贴垫层 水泥浆石材铺贴
表面 接缝 接缝 接缝 排水 单位
装修泥水施工工艺及标准
有地暖有沉箱卫生间瓷砖铺贴
1
工艺流程
沉箱防水、陶粒回填 细石混凝土找平
2 3 4
外 无色
地暖层（保温板、隔热垫，管道） 40厚细石混凝土层
2 3 4
外 无色
不允
5
6 7
试铺贴
水泥浆石材铺贴
表面 接缝 接缝 接缝 排水 单位
装修泥水施工工艺及标准
室内地面石材胶粘法铺贴（易空鼓，不常用）
工艺流程
1 2 3 1:2水泥砂浆地面找平 养护7天 石材返碱背涂
外 观：干净 花型正确
不允许空鼓
4
5 6 7
水泥浆铺贴
表面平整度 接缝高低差 接缝直线度 接缝 宽度 排水坡度： 单位：mm
不允
5
6 7
2次防水
1:3水泥砂浆铺贴垫层 水泥浆石材铺贴
表面 接缝 接缝 接缝 排水 单位
装修泥水施工工艺及标准
无地暖无沉箱卫生间石材铺贴
1
工艺流程
加强防水
2 3
1：2水泥砂浆保护层 1:3水泥砂浆铺贴垫层 水泥浆石材铺贴
4
5 6 7
装修泥水施工工艺及标准
无地暖无沉箱卫生间瓷砖铺贴
1
工艺流程
加强防水
厨 5
2
确定立管包管尺寸
保
3
配砖包管
红 缝
四、装修泥水防渗漏施工工艺及标准
有降板生活阳台门槛石节点
1
精装修工程细部节点做法图文解析
精装修工程细部节点做法图文解析
精装修工程细部节点做法详解（图文并茂）
01.墙面石材饰面细部构造
1、石材干挂法施工示意图：
●适用范围：
室内大厅、电梯厅等公共空间。
●施工工序：
●重点说明：
1）所有型钢规格符合国家标准，热镀锌处理，焊接部位做防锈处理。
不锈钢石材挂件钢号为202以上、沿海项目需采用304钢号连接配件。
2）石材厚度要求在20mm以上，2500mm高以内的墙体，竖向需采用5#槽钢，横向采用40mm×40mm型角钢，间距根据石材的横缝排版确定。
2500mm高以上的墙体，竖向需采用8#槽钢，横向采50mm×5mm型角钢，间距根据石材的横缝排版确定。
2、墙面石材U型凹槽排版示意图：
●适用范围：
室内大厅、电梯厅、卫生间等墙面。
●重点说明：
石材墙面横缝，需根据人体的视线高度排布。
3、墙面石材阳角收口示意图：
●适用范围：
室内大厅、电梯厅、卫生间等墙面。
●重点说明：
墙面石材阳角收口均需45度拼接对角处理；待墙面石材全部铺贴完成后，须调制与石材同色的云石胶作勾缝处理，勾缝必须严密;墙面石材阳角按设计要求加工。
4、墙面石材阴角收口示意图：。
室内设计墙面施工工艺节点详图
编号名称适用部位及注意事项用料及分层做法类别简图墙面不同材质A石材与墙砖相1.石材窗台板与墙面砖2.石材背景与墙面砖3.石材线条与墙面砖4.石材台面与墙面砖5.石材踢脚与墙面砖a.施工工序准备工作--现场放线--材料加工--基层处理--水泥砂浆结合层--石材专用AB胶--铺贴石材、墙砖--灌封、擦缝--完成面处理b.用料分析1.选用米白色大理石20mm墙面墙砖湿贴石材饰面水泥砂浆结合层原建筑外窗留5mm工艺缝建筑专用胶相接工艺做法接注：1.分清贴法工艺2.对不同材质加以区分3.石材线条与线条间的拼接关系4.收口完整2.选用12mm玻化砖3.石材铺贴普通硅酸盐水泥配细沙或粗砂或用石材专用AB胶铺贴4.墙砖用普通硅酸盐水泥或胶泥铺贴5.石材需做六面防护c.完成面处理1.用专用填缝剂灌缝、擦缝、保洁2.用金螳螂专用保护膜做成品保护土建预留洞口处理外墙下水坡1墙A石面加固处理不同材质相接工材与墙砖相接电梯井石材留5*5工艺缝石材干挂件石材加固压条5#镀锌角钢干挂玻化砖原建筑墙体艺做法2图名石材与墙砖图集号石材与木饰面页次13JTL1-1B-1编号名称适用部位及注意事项用料及分层做法类别简图墙面不同材质B石材与木饰面1.石材背景与木饰面背景2.石材线条与墙面木饰面3.石材台面与墙面木饰面a.施工工序准备工作--现场放线--材料加工--基层处理--轻钢龙骨隔墙制作--木饰面基础固定--石材专用AB胶--铺贴石材--成品木饰面安装--完成面处理b.用料分析1.选用指定加工石材20mm倒角20*5mm木饰面留3*5mm工艺缝100系列轻钢龙骨隔墙木饰面挂件20*5mm凹槽，抛光石材饰面踢脚线相接工艺做法(平接)注：1.木饰面留V型缝或留凹槽，大于5mm贴木皮，小于5mm作色。
2.木饰面安装从上到下，最后一块板活动。
2.定制成品木饰面基础材料多层板3.用石材专AB胶铺贴4.木饰面基础需做三防处理5.石材需做六面防护c.完成面处理1.保证石材与木饰面拼接缝完整石材做抛光处理专用石材胶粘贴地面完成面地梁13.先安装石材，后安装木饰面。
装修工程工艺工法及节点详图(二)1
住宅精装修标准化做法（一）工艺流程构造做法节点详图1基层处理地面平整、清洁、干燥、颜色均匀一致。
① 收纳柜安装平面图2 工艺流程材料准备、强弱电走管穿线、地面铺装、清理、收纳柜现场组装、就位3 柜体安装收纳柜板材运至现场用固定件拼接、组装牢固，安装至指定位置；柜体内开孔，预留强弱电点位。
4 成品保护在柜体上用塑料薄膜全面覆盖，确保柜体无污染、无划痕。
质量控制点1、柜体的造型、尺寸、安装位置、制作和固定方法应符合要求，安装必须牢固。
2、柜体配件的品种、规格应符合要求，配件应齐全，安装应牢固。
3、柜体表面应平整、洁净、色泽一致，不得有裂缝、翘曲及损环。
柜体裁口应顺直、拼缝应严密。
收纳柜安装审核校对设计1 基层处理 墙面平整、干燥、无凹凸不平等缺陷。
②镜箱安装立面图2涂刷基层处理材料大芯板须刷防火涂料，薄而均匀。
3 工艺流程基层处理、走管穿线、大芯板安装、刷防火涂料、灯光片安装、镜面安装4 镜箱安装 安装位置弹好控制线，安装时用水平尺找水平、垂直，用固定件与墙体连接，安装完成保证垂直、平整、牢固后方可安装镜面及光源。
5 成品保护用塑料薄膜全面覆盖，确保镜面无污染、无划痕等现象。
质量控制点1、所用材料的材质和规格、木材的燃烧性能等级和含水率及木板的甲醛含量应符合设计要求及国家现行标准的有关规定。
2、镜箱造型、尺寸、安装位置、制作和固定方法应符合设计要求，安装必须牢固。
配件的品种、规格应符合设计要求。
镜箱安装审核校对设计墙面垂直、平整、清洁、干燥、无空鼓、凹凸不1 基层处理平等缺陷。
薄而均匀;如采用木龙骨时须作防腐和防火处2 涂刷基层材料理。
施工图纸、放线、走管、穿线、加工定货、现场3 工艺流程组装、安装就位、面板安装、成品保护饰面板运至现场，用固定件组装牢固，按墙面控③背景墙安装立面图制线安装至指定位置，用发泡胶及自攻钉固定在4 背景墙安装墙、顶面基层龙骨上，阴阳角垂直、方正、牢固、可靠。
用塑料薄膜全面覆盖，确保无划痕、无磕碰等现5 成品保护象。
固化设计节点大样标准图集
固化设计节点大样标准图集一、门槛石铺贴节点大样：1、公共空间门槛石铺贴大样图工艺说明:1.门槛石宽度齐平墙身完成面。
2.用1:2.5水泥砂浆粘合，石板底抹水泥膏。
3.如选用的石材为白色系列的石板底抹白水泥。
4.石材底面铲除丝网层，如选用的石材会透水印和生锈话必须做防水防锈处理方能铺贴。
5.所有石材见光面必须做抛光打磨处理，表面光洁：无断裂。
2、入户防火门门槛石铺贴大样图工艺说明（入户防火门向户内开启）：1.有入户花园的户型对应01大样图：门槛石高出电梯前式地面10mm、内侧加厚边、齐平门框，门扇位也是铺贴门槛石。
2.无入户花园的户型对应02大样图, 门槛石高出电梯前式地面30mm、外侧加厚边、齐平门框，门扇位也是铺贴门槛石。
3.用1:2.5水泥砂浆粘合，石板底抹水泥膏。
4.如选用的石材为白色系列的石板底抹白水泥。
5.石材底面铲除丝网层，如选用的石材会透水印和生锈话必须做防水防锈处理方能铺贴。
6.所有石材见光面必须做抛光打磨处理，表面光洁：无断裂。
工艺说明（入户防火门向电梯前室开启）：1.有入户花园的户型对应03样图：门槛石高出电梯前式地面15m，内侧加厚边、齐平门框，门扇位也是铺贴门槛石。
2.无入户花园的户型对应04样图, 门槛石高出电梯前式地面15mm、齐平门框，门扇位也是铺贴门槛石。
3.用1:2.5水泥砂浆粘合，石板底抹水泥膏。
4.如选用的石材为白色系列的石板底抹白水泥。
5.石材底面铲除丝网层，如选用的石材会透水印和生锈话必须做防水防锈处理方能铺贴。
6.所有石材见光面必须做抛光打磨处理，表面光洁：无断裂、崩角、起皮。
3、二道入户门槛石铺贴大样、工艺说明（木门）：1.门槛石（在入户花园那一边）加厚边，左右两边起朵、须超出门套线5mm，起防水保护门套线作用。
2.内侧（客厅位置）与门框齐平。
3.用1:2.5水泥砂浆粘合，石板底抹水泥膏。
4.如选用的石材为白色系列的石板底抹白水泥。
5.石材底面铲除丝网层，如选用的石材会透水印和生锈话必须做防水防锈处理方能铺贴。
