计算机组成实验报告
![计算机组成实验报告](https://img.taocdn.com/s3/m/15adb12eed630b1c59eeb54f.png)

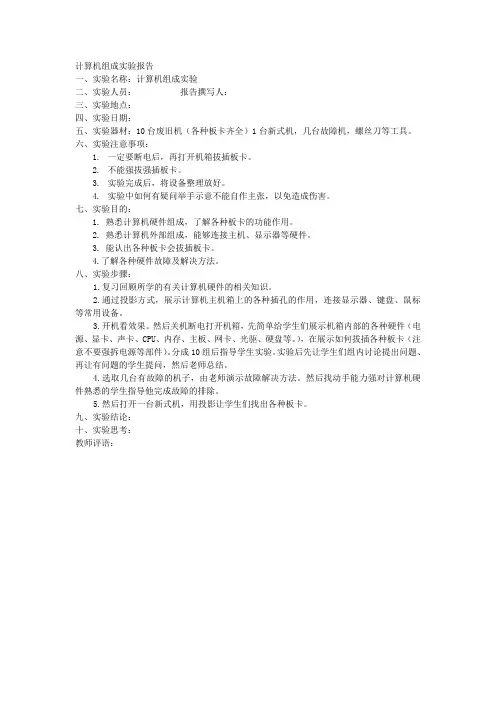

计算机组成实验报告
一、实验名称:计算机组成实验
二、实验人员:报告撰写人:
三、实验地点:
四、实验日期:
五、实验器材:10台废旧机(各种板卡齐全)1台新式机,几台故障机,螺丝刀等工具。
六、实验注意事项:
1.一定要断电后,再打开机箱拔插板卡。
2.不能强拔强插板卡。
3.实验完成后,将设备整理放好。
4.实验中如何有疑问举手示意不能自作主张,以免造成伤害。
七、实验目的:
1. 熟悉计算机硬件组成,了解各种板卡的功能作用。
2. 熟悉计算机外部组成,能够连接主机、显示器等硬件。
3. 能认出各种板卡会拔插板卡。
4.了解各种硬件故障及解决方法。
八、实验步骤:
1.复习回顾所学的有关计算机硬件的相关知识。
2.通过投影方式,展示计算机主机箱上的各种插孔的作用,连接显示器、键盘、鼠标等常用设备。
3.开机看效果。
然后关机断电打开机箱,先简单给学生们展示机箱内部的各种硬件(电源、显卡、声卡、CPU、内存、主板、网卡、光驱、硬盘等。
),在展示如何拔插各种板卡(注意不要强拆电源等部件)。
分成10组后指导学生实验。
实验后先让学生们组内讨论提出问题、再让有问题的学生提问,然后老师总结。
4.选取几台有故障的机子,由老师演示故障解决方法。
然后找动手能力强对计算机硬件熟悉的学生指导他完成故障的排除。
5.然后打开一台新式机,用投影让学生们找出各种板卡。
九、实验结论:
十、实验思考:
教师评语:。
计算机组成实验报告
![计算机组成实验报告](https://img.taocdn.com/s3/m/95af4f2d590216fc700abb68a98271fe910eaf17.png)
计算机组成实验报告计算机组成实验报告(共3篇)篇一:《计算机组成与结构》实验报告11 .实验目的:1).学习和了解TEC-2000 十六位机监控命令的用法;2).学习和了解TEC-2000 十六位机的指令系统;3).学习简单的TEC-2000 十六位机汇编程序设计;2.实验内容:1).使用监控程序的R 命令显示/修改寄存器内容、D 命令显示存储器内容、E 命令修改存储器内容;2).使用 A 命令写一小段汇编程序,U 命令反汇编刚输入的程序,用G 命令连续运行该程序,用T、P 命令单步运行并观察程序单步执行情况;3、实验步骤1).关闭电源,将大板上的COM1 口与PC 机的串口相连;2).接通电源,在PC 机上运行PCEC.EXE 文件,设置所用PC 机的串口为“1”或“2”, 其它的设置一般不用改动,直接回车即可;3).置控制开关为00101(连续、内存读指令、组合逻辑、16 位、联机),开关拨向上方表示“1”,拨向下方表示“0”,“X”表示任意。
其它实验相同;4).按一下“RESET”按键,再按一下“START”按键,主机上显示:TEC-2000 CRT MONITOR Version 1.0 April 2001Computer Architectur Lab.,Tsinghua University Programmed by He Jia >5).用R 命令查看寄存器内容或修改寄存器的内容a.在命令行提示符状态下输入:R↙;显示寄存器的内容图片已关闭显示,点此查看图片已关闭显示,点此查看b.在命令行提示符状态下输入:R R0↙;修改寄存器R0 的内容,被修改的寄存器与所赋值之间可以无空格,也可有一个或数个空格主机显示:寄存器原值:_在该提示符下输入新的值,再用R 命令显示寄存器内容,则R0 的内容变为0036。
图片已关闭显示,点此查看6).用D 命令显示存储器内容在命令行提示符状态下输入:D 2000↙会显示从2000H 地址开始的连续128 个字的内容;连续使用不带参数的 D 命令,起始地址会自动加128(即80H)。
计算机组成原理实验报告
![计算机组成原理实验报告](https://img.taocdn.com/s3/m/20c1f049bb1aa8114431b90d6c85ec3a87c28b0b.png)
计算机组成原理实验报告实验目的,通过本次实验,深入了解计算机组成原理的相关知识,掌握计算机硬件的基本组成和工作原理。
实验一,逻辑门电路实验。
在本次实验中,我们学习了逻辑门电路的基本原理和实现方法。
逻辑门电路是计算机中最基本的组成部分,通过逻辑门电路可以实现各种逻辑运算,如与门、或门、非门等。
在实验中,我们通过搭建逻辑门电路并进行实际操作,深入理解了逻辑门的工作原理和逻辑运算的实现过程。
实验二,寄存器和计数器实验。
在本次实验中,我们学习了寄存器和计数器的原理和应用。
寄存器是计算机中用于存储数据的重要部件,而计数器则用于实现计数功能。
通过实验操作,我们深入了解了寄存器和计数器的内部结构和工作原理,掌握了它们在计算机中的应用方法。
实验三,存储器实验。
在实验三中,我们学习了存储器的原理和分类,了解了不同类型的存储器在计算机中的作用和应用。
通过实验操作,我们进一步加深了对存储器的认识,掌握了存储器的读写操作和数据传输原理。
实验四,指令系统实验。
在本次实验中,我们学习了计算机的指令系统,了解了指令的格式和执行过程。
通过实验操作,我们掌握了指令的编写和执行方法,加深了对指令系统的理解和应用。
实验五,CPU实验。
在实验五中,我们深入了解了计算机的中央处理器(CPU)的工作原理和结构。
通过实验操作,我们学习了CPU的各个部件的功能和相互之间的协作关系,掌握了CPU的工作过程和运行原理。
实验六,总线实验。
在本次实验中,我们学习了计算机的总线结构和工作原理。
通过实验操作,我们了解了总线的分类和各种总线的功能,掌握了总线的数据传输方式和时序控制方法。
结论:通过本次实验,我们深入了解了计算机组成原理的相关知识,掌握了计算机硬件的基本组成和工作原理。
通过实验操作,我们加深了对逻辑门电路、寄存器、计数器、存储器、指令系统、CPU和总线的理解,为进一步学习和研究计算机组成原理奠定了坚实的基础。
希望通过不断的实践和学习,能够更深入地理解和应用计算机组成原理的知识。

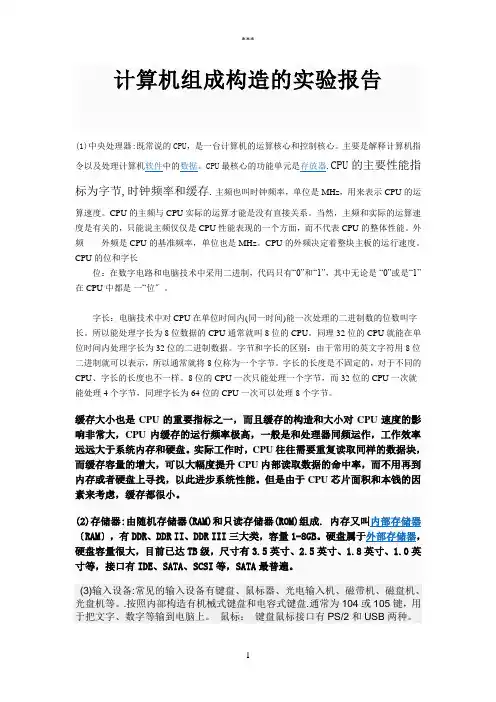

计算机组成结构的实验报告
