地下室降水井封井施工方案完成版
降水井封堵施工方案(1)
地下二层降水井封堵施工方案1、工程概况本工程降水井为甲分包电子岩土公司承包范围，其设计的降水井处于地下室室内，位于原小雁塔路（三～四标段之间地下二层G8～G9轴），共计4口，井深约15米，直径为￠600mm的深井。
2、原因及分析1、降水井为甲分包单位承包范围，我部在施工基础筏板时曾发函要求当时进行处理，贵司则明确由甲分包单位负责处理。
2、工程地下水位约-13.000标高，现降水井顶标高为基础筏板面标高-14.800米，降水井一旦停止降水，便形成有压力水向上涌出，采用哪种材料和哪种措施降低水压进行封堵为关键点。
3、方案设计方案1：水下封堵，在有水的状态下，分层封堵。
方案2：降水过程封堵，封堵过程中深井降水不中断，采用快硬性材料封堵，待强度达到后，降水管割除封堵。
4、方案处理方案1：水下封堵，在有水的状态下，分层封堵。
处理步骤：井深2/3处采用块石回填→预埋￠50镀锌管→100mm砂回填→第一次灌浆料封堵500mm厚→第二次灌浆料封堵500mm厚→镀锌管内压力注浆→上口砼封堵（1）自基础筏板面以下2米采用块石回填，块石的最大直径不大于1/3的管径。
（2）块石顶端预埋一根￠32镀锌管，以注浆填充块石间缝隙和保压堵水。
（3）铺设砂层100mm厚。
（4）采用快硬性灌浆料进行封堵第一次浇筑500mm。
（5）凿除深井滤管，采用快硬性灌浆料进行封堵第二次浇筑500mm。
（6）￠32镀锌管管内注浆，采用灌浆料进行压力注浆，浆满后保压12小时，待灌浆料强度达到后卸压。
（7）面层预留100mm厚砼采用抗渗砼封闭即可。
方案2：降水过程封堵，自吸式水泵降水（电缆与水管采用保护套）→采用20～40mm碎石回填→第一次灌浆料封堵至基础筏板面以下1000mm→第二次灌浆料封堵至基础筏板面以下300mm 处（预埋钢板焊接￠100钢管，上口套丝）→防水砼封堵（1）水泵在降水井内不中断降水，降水井管与电缆线采用护套包裹，防止破坏，井内采用20～40mm碎石回填。
地下室底板降水井井口封堵施工工法(2)
地下室底板降水井井口封堵施工工法地下室底板降水井井口封堵施工工法一、前言地下室底板降水井井口封堵施工工法是在地下室建筑施工中常用的一种技术措施，用于解决地下室底板降水井井口的封堵问题。
通过对该工法的详细介绍和分析，可以帮助读者了解该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析等方面的内容。
二、工法特点地下室底板降水井井口封堵施工工法具有以下特点：1. 施工简便：操作方便，对施工人员的技术要求不高，能够快速完成施工任务。
2. 封堵效果好：采用专用材料进行封堵，能够有效防止水源的渗透，保证地下室底板的干燥。
3. 经济适用：施工工艺简单，材料费用低，施工成本相对较低，适用于不同规模的工程。
4. 环保可靠：采用环保材料进行封堵，对环境无污染，封堵效果可靠持久。
三、适应范围地下室底板降水井井口封堵施工工法适用于各类地下室工程，如地下商场、地下停车场、地下库房等。
无论是新建地下室还是旧有地下室的改造，都能够采用该工法进行底板降水井井口的封堵。
四、工艺原理地下室底板降水井井口封堵施工工法主要是通过选择适当的防水材料，采取适当的施工工艺措施，将降水井井口封堵密实，以达到防水、防潮的目的。
具体工艺原理如下：1. 清理井口：清除降水井井口周边的杂物和泥土，确保井口平整。
2. 基层处理：对井口进行修补、填平处理，修复裂缝和破损部位，增强基层的稳定性。
3. 材料选择：根据井口的特点选择适用的防水材料，如特种水泥、高强度胶黏剂等。
4. 涂刷施工：采用刷涂等方式进行封堵材料的涂刷，确保封堵材料均匀附着于井口表面。
5. 固化处理：封堵材料固化后形成坚固的防水层，有效防止水源渗透。
五、施工工艺地下室底板降水井井口封堵施工工艺分为以下几个阶段：1. 准备工作：清理井口周边区域，确保施工场地的干净整洁。
2. 基层处理：对井口进行修复处理，对裂缝和破损部位进行修补。
3. 材料准备：根据工程要求选择合适的防水材料，并将其配制好。
基础降水井封井方案
封井工艺与做法：1、工艺流程：抽水一一起泵一一投入干料一一夯实一一投入加水配合料一一夯实一一焊井盖；2，先封井：如果在垫层，筏板施工时能保证地下水位低于垫层底标高，可直接使用水泥，砂子、碎石混合干料投入井内封井，在回填之前把井内的水抽干，快速把水泵提出，边投料边夯实，为了确保夯实．在井上半部分使用加少量水的干料，夯填至垫层底标高，完成封井；3、后封井a、将套管套在井管上端，与井管焊死b、打砼垫层以及底板c、先把水泥、砂子、碎石按2:2:1的比例在井口搅拌均匀（全部干料）d、在投料前井内的水全部抽空，快速把水泵提出，并把干料放入井内，边投料边夯实，为保证夯实，在井上半部分使用加少量水的干料。
以手抓成团落地散开为宜e、夯填至比套管低50mm左右时，安防钢井盖与井管焊死降水井封井措施：深井降水完毕后，应采取有效措施封堵井孔，避免承压水沿井孔及井壁上涌，降压井封闭前将会同设计单位验算基础及结构抗浮力，降水结束前将向设计、监理及业主递交封井报告和申请。
封井范围及时段：(1)疏干井：基本在大底板浇筑前进行封堵，采用在井内填碎石，浇注C15厚500mm 砼封堵井口，最后采用钢板进行管口封闭，并焊接牢固，完成封井工作。
(2)减压井和混合井：坑内的承压水减压井由于井深超过基坑底板深度，且在基坑开挖过程中需一直保持承压水头满足基坑突涌稳定性要求，因而基坑底板旋工后当上部荷载足以与下部承压水顶托力相抗衡时，方可停止减压降水，然后需对承压水减压井进行封井处理。
封井分为大底板封井和大底板达到强度后封井和后浇带完成后封井三个主要阶段。
第一阶段：大底板施工前部分不参加运行的降水井可先进行封井。
封井时将承压水头控制在开挖面左右，在井内填充砼或粘土球并在井口焊接钢板，最后在已封井上部浇筑大底板。
第二阶段：大底板完成达到设计强度后，为减小降水井井管对施工造成影响，应根据施工季节的地下水位，在充分考虑底板的强度的基础上，合理调整开启井的数量，对不再开启使用的降水井及时封堵。
降水工程及封井施工方案
降水工程及封井施工方案降水工程及封井施工方案一、基坑降水设计（一）降水井井身大样图（二）降水井布置（1）井位应避开支撑（承）柱、工程桩、基础梁、承台、支护结构构件；（2）井位须避开坑内地基加固区域，如无法避开，过滤段应穿过加固层。
（3）基坑内宜采用面状均匀布置。
（4）井位布置应便于保护，并方便封井施工。
（5）疏干井平面布置方式应符合下列原则：坑内疏干井根据基坑形状采用线状或梅花形均匀布置。
降水井距离基坑围护结构的距离不宜小于2m，不大于影响半径的1/2。
（6）坑外观测井沿基坑外缘布置，并针对特定含水层。
潜水观测井间距宜在30～80m，当基坑附近有既有建（构）筑物时，根据观测需要，观测井可适当加密，且应在既有建（构）筑物与基坑之间布置观测井。
坑内承压水观测井，一般情况下，不得用于抽水减压，兼做备用减压井时应在有减压必要的情况下方可开启。
（7）现场布设2个三级沉淀池，排水经三级沉淀后排入市政管道。
（三）单井结构1、疏干井井管结构设计应满足下列要求：（1）井管及滤水管宜采用直径相同的无砂混凝土管井或钢管；井孔与管壁之间净距不小于150mm。
（2）滤水管长度根据含水层厚度而定，滤水管底部应设置1～2m同直径的沉淀管。
（3）滤水管孔隙率一般宜在15～30%。
根据不同含水层的粒径级配，外包40～60目尼龙滤网。
（4）疏干井底距离未截断承压含水层顶板宜不小于1.5m。
2、观测井井管结构设计应满足下列要求：（1）井管及滤水管宜采用直径和壁厚相同的无砂混凝土管井。
（2）潜水观测井井深一般比相应位置处基坑深度大2～3m，且不得超出潜水含水层范围，井孔与管壁之间净距不小于150mm；3、围填滤料应满足如下要求：滤料应过筛冲洗，不含杂质，不均匀系数不宜大于3。
按照设计建议，管滤料采用6～8mm等粒径中粗砂或无粉碎石屑。
围填滤料水平厚度应不小于150mm。
（四）盲沟、集水井的位置、尺寸（宽、深）及构造做法（1）排水沟底面比挖土面低0.3m～0.5m，集水井底面比沟底面低1.0m以上。

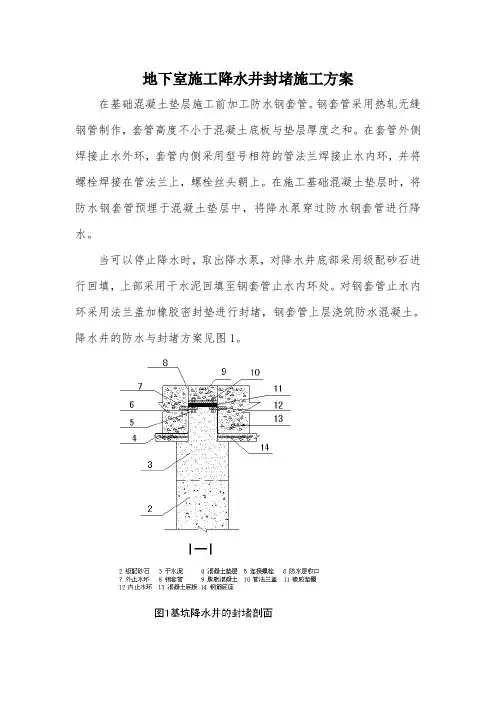

地下室施工降水井封堵施工方案
地下室施工降水井封堵施工方案在基础混凝土垫层施工前加工防水钢套管。
钢套管采用热轧无缝钢管制作，套管高度不小于混凝土底板与垫层厚度之和。
在套管外侧焊接止水外环，套管内侧采用型号相符的管法兰焊接止水内环，并将螺栓焊接在管法兰上，螺栓丝头朝上。
在施工基础混凝土垫层时，将防水钢套管预埋于混凝土垫层中，将降水泵穿过防水钢套管进行降水。
当可以停止降水时，取出降水泵，对降水井底部采用级配砂石进行回填，上部采用干水泥回填至钢套管止水内环处。
对钢套管止水内环采用法兰盖加橡胶密封垫进行封堵，钢套管上层浇筑防水混凝土。
降水井的防水与封堵方案见图1。
降水井防水及封堵方案的特点1、与通常的降水施工技术相比，在基坑中间布置适当的降水井可高效地降低地下水位，加快施工进度，缩短施工工期，大大降低工程造价。
2、基坑内降水井的防水与封堵施工方法简便，操作人员不需进行专业训练，普通工人即可完成。
3、施工速度快，不影响其他工序的施工，也不影响施工进度。
4、采用的材料均为施工中常用材料，材料成本低，其造价相当低廉。
5、防水效果好，采用了多道防水构造措施，能保证混凝土底板的防水效果，具有较大的经济效益和社会效益。
适用范围本技术适用于需要进行降水的较宽基坑，以及基坑局部加深部位承压降水井的防水与封堵，也适用于普通基坑在中间布置降水井的防水与封堵。
施工工艺降水方案设计1、根据工程图纸和地质条件，结合工程实际情况进行降水方案设计。
2、当工程基坑中间有电梯井、污水井等局部加深部位时，可在加深部位中间或附近布置降水井，提高降水效率。
3、降水井宜位于防水底板较薄处，便于防水井封堵，降低工程造价。
4、降水井布置应避开桩基、框架柱、剪力墙、基础梁等竖向构件部位，避免交叉作业。
基坑管井施工降水井施工方法同普通无砂混凝土管降水井。
基坑土方开挖1、土方开挖时，应注意对降水井上口采取覆盖复合竹胶板等保护措施，防止开挖土方落入井内，减少降水井深度。
2、采用机械进行土方开挖时，应距离降水井外边预留300mm土方采用人工开挖，严禁挖掘机碰撞降水井。
降水井封井施工方案
降水井封井方案一、工程概况本工程为海棠湾住宅小区一期工程第一标段，为1#楼，地下二层，地上十七层，总建筑面积40150.7m2，建筑总高度52.55m。
工程±0.000相对应标高为775.60m，设计桩顶标高为-9.710m（765.89m），根据地勘报告显示本工程稳定水位埋深为 2.00～5.40m，水位标高769.49～771.76m，勘察期间为平水期，地下水位年变幅为0.8～1.4m。
地下水位高于基底标高，应采取降水措施。
二、封井目的为保证工程的顺利进行，并同时满足地下水位低于基底。
在施工过程中需要将各降水井逐步封闭。
详情如下：三、封井方案关于封闭基坑内的降水井，国家行业目前都没有相关规范要求和指导性文件。
只能凭借多年封闭降水井的经验和同行提出的先进办法进行综合。
根据业主提供的封井要求，具体措施如下：1.电梯井、集水坑和下反梁内的降水井1)封井材料：C40 P8商混2)施工方法：首先将要封闭的降水井从基底向下下挖十米，然后放入水泵将井内积水抽干，最后灌入混凝土至基底标高处。
封堵后的降水井，要派专人观察5天，当不渗不漏后，视为封堵成功。
3)注意事项：可先取一口井进行试验性封闭，如果试验成功，则再将剩余降水井一次性全部封闭。
若试验失败，则再与业主、监理商议具体做法后处理。
2.筏基范围内的其他降水井1)封井止水套管制作及选料：止水套管材料选用8mm厚钢板，长度根据筏板厚度不同分别采用900mm和700mm两种，其中900mm数量为7个，700mm数量为13个，套管具体做法详见下图。
2)封井材料：C40 P8商混3)封井前准备：i.因降水井长期运转，有的井内有少量泥沙淤积或杂物回落到井中，所以封井前对每个井进行测量，确定井深，并根据实测数据计算每个井的回填材料用量。
ii.将封井人员按照封井数量进行分组并带好铁锹、小桶等工具，每组3~4人，将降水井同时封堵。
4)封井工艺及方法i.工艺流程：抽水→起泵→投料→夯实→焊井盖ii.施工方法：为防止商混倒出后产生离析，先将商混在井口旁二次拌合均匀；在投料前将井内水全部抽干，快速将水泵提出；将混凝土灌入井内，并用振捣棒振捣密实；夯填至比套管口低50mm左右时，安放井盖并与套管焊死。
井点降水专项施工方案(最终)
井点降水专项施工方案(最终)井点降水专项施工方案一、工程概况唐海县龙祥园（二期）小区由XXX开发，XXX设计，XXX进行地质勘察，场地位于XXX东侧，创业大街路南，唐海热力西侧。
本工程总用地面积平方米，二期总建筑面积.71平方米。
101#楼为17层商住楼宅楼，建筑面积.92㎡，102#楼为5层住宅楼，总建筑面积4517。
79㎡，8#楼为15层住宅楼。
其中共计土方工程量为1万m3左右。
设计±0.000由建设单位指定高程点。
经过现场测量，施工场地自然地面即相对标高为-0.7m；施工场地周围地面相对平坦。
101-102#楼基槽采用大开挖土方，土方开挖深度建筑物以底标高（包括100mmC15素砼垫层300mm褥垫层）计算挖土最深为3.7m。
二、工程土质和水文地质条件（一）本基坑所涉及的土层：①层耕土：全场分布，层面高程 5.46-6.76m，层厚0.1-1.8m，灰褐色、浅灰黄色，松散状，以粉土为主，含植物根系。
②-1层粉土：全场分布，层面高程4.84-6.46m，层顶埋深0.14-0.7m，层厚0.65-2.00m。
灰黄色，中密，湿，干强度低，中等压缩性，低韧性，摇振反应迅速，无光泽。
②-2层粉土：全场分布，层面高程3.39-5.56m，层顶埋深0.95-2.3m，层厚4.9-10.05m，灰色、灰褐色，中密，湿，干强度低，中等压缩性，低韧性，摇振反应迅速，无光泽。
②-3粉土：全场分布，层面高程-0.6~-5.75m，层顶埋深6.15-13.95m，层厚2.05-8.7m。
灰绿色、黄绿色，密实，湿，干强度低，中等压缩性，低韧性，摇振回响反映迅速，无光泽。
（二）水文情况本工程基坑所涉及的各地基土层范围内地下水为孔隙潜水及沿海地区富水性较贫乏，勘察期间地下水位在自然地平下1.2—1.5m左右。
本场地单井涌水量较大，大于1000吨。
三、井点降水施工（一）轻型井点降水施工1、施工准备1）、施工机具(1)砼滤管：Φ400mm，壁厚50mm混凝土专用井管，单节长1.Om左右，底端用厚为70mm混凝土井底管托固定。
地下室底板降水井井口封堵施工工法
地下室底板降水井井口封堵施工工法地下室底板降水井井口封堵施工工法是一种在地下室建设中常用的施工工艺，其通过将地下室底板的降水井井口进行封堵，以确保地下室的建设过程中不会受到地下水的侵入。
本文将对该工法的前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
一、前言地下室建设中常常需要解决地下水对地下室底板的影响问题，而地下室底板降水井井口封堵施工工法正是为了解决这一问题而应运而生。
通过该工法的施工，可以有效防止地下水对地下室底板的渗透，确保地下室建设的稳定性和安全性。
二、工法特点地下室底板降水井井口封堵施工工法的特点有以下几点：1. 灵活性强：该工法能够根据实际情况进行调整和改进，以适应不同的施工环境和技术要求。
2. 施工周期短：该工法施工过程简单快捷，能够在较短的时间内完成。
3. 施工成本低：该工法所需的材料、设备和人力成本较低，适用于各种工程项目的施工。
4. 施工效果好：通过该工法的施工，能够有效阻止地下水的渗透，确保地下室底板的完整性和稳定性。
三、适应范围地下室底板降水井井口封堵施工工法适用于各种类型的地下室建设项目，包括住宅地下室、商业地下室、工业地下室等。
无论地下室底板的材质是混凝土、砖石还是其他材料，都可以使用该工法进行施工。
四、工艺原理该工法的施工工艺与实际工程之间的联系主要体现在以下几个方面：1. 选择合适的封堵材料：根据地下室底板材质、地下水位、封堵深度等因素，选择合适的封堵材料，以确保封堵效果。
2. 采取适当的技术措施：根据实际施工环境和技术要求，采取合理的施工工艺和技术措施，确保封堵施工的质量和效果。
3. 实际应用分析：通过实践经验和工程实例的分析，总结出一套科学可行的封堵施工工艺和技术措施，为实际工程提供参考和指导。
五、施工工艺地下室底板降水井井口封堵施工工艺的具体步骤如下：1. 准备工作：清理地下室底板降水井井口，清除表面污物和杂质。
降水井封井施工方案
XXX通达信息港二期（A1地块）（降水管井）封井施工方案XXX建设集团有限公司二O一四年七月一．工程概况XXX通达信息港二期基坑支护及降水工程位于浦滨路与江淼路交界处，基坑占地面积 10352 ㎡,地下2层/地上主楼23 F、裙楼5F，为现浇混凝土框剪结构,结构安全等级为二级，室内设计标高±0.000相对于绝对高程7.400m。
车库及主楼基础底标高为﹣8.5m。
本工程共设计布设素砼管井48 口，由于地下水下丰富，通过对地勘报告的研究，借鉴C2地块（一期）的降水经验，降水方案进行改进，改用钢管井降水，共布设19口（北侧坑中坑增补一口）超大流量钢管井进行降水。
在钢管高于基础筏板50cm中间位置，外焊两道止水环，止水环宽150mm，厚度为6mm，浇筑在底筏板内。
另因局部土层含粘土成分，形成水层隔离带，采用轻型井点降水处置，吸水直接封闭于底板下。
现场2#、4#、6#、10#、17#五口管井，因土方开挖施工过程中被损坏，不能进行降水，井内用砼进行填实，加钢板盖焊接，封于底板垫层下。
根据现场降水情况，结合实测的数据分析，因16#管井（位于南侧核心筒内，考虑主体结构的施工难度），通过管井内静态水位的测量和观察，可不需进行排水，井内用砼填实，加钢板盖焊接，井盖上方连接好底板钢筋，同底板浇筑好，封闭在底板内。
目前因后浇带未曾具备浇筑条件，现场已封闭降水井6口，现留置降水井13口。
二．施工前准备1.熟悉设计图纸和工程地质情况；2.了解现场根据现场实际情况编制可行的施工方案,管井封井前经主体结构设计单位对结构抗浮荷载进行复核；3.封井前技术人员对每个降水井进行深度测量，并计算出每个降水井填料用量，填料主要为微膨胀混凝土干拌和料，并有配合比单（附后）。
4.停泵实测水位上升至筏板的时间以确定封井的最短时间和调整人员配备。
5.组织技术交底工作6.施工材料(1)水泥 P.S.O.42.5矿渣硅酸盐水泥(2)砂子中粗砂(3)碎石 1-3规格料(4)水玻璃等外加剂(5)微膨胀剂(6)钢盖板（厚8mm）及计量工具7．因降水井长期运转，有的井内有少量的泥沙淤积，或杂物落入井内所以在封井前必须对每个井进行实际测量，确定井的深度，计算出每个井封井回填所需要的材料用量，把所需材料，（沙、水泥、石子等及其辅助材料）运至井口附近备足，并准备夯实工具，井口采用木棍捣实。
降水井封井方案
降水井封井方案1、封井步骤垫层浇注→ 套管安装→ 底板防水施工→ 底板混凝土浇注→ 地下室墙顶板浇注→ 管井封堵2、封井大样管井套管采用Φ220×4焊接钢管，外部焊接双层止水环，第一道止水环在管根部起5cm处，第二道止水环在管中部，止水环宽度10cm。
垫层施工完成后将管井破至垫层平，将钢管放入管井（深入5cm，下部止水环放在垫层上，用油膏塞缝并用砂浆固定，底板防水覆盖下层止水环，并在钢管上翻高15cm。
地下室顶板混凝土浇注完成后开始封堵管井：首先将管井用级配砂石回填至垫层底，用垫层同标号混凝土浇注至垫层底，然后安放内部止水环，内部止水环宽度5cm，厚度2.5cm，满焊在钢管侧壁，深度在板顶下10cm处，焊接完成后用高出底板混凝土标号一个等级的微膨胀混凝土将钢管内部浇至内止水环高度，然后用4厚钢板将内止水环中间的孔洞满焊封死，顶部15cm预留部分用水不漏封堵密实。
具体施工详图如附件一3、注意事项①管井破除后不得高于垫层，以保证下止水环安放平整；②钢管安放好后，用油膏将接缝等处填塞密实；③止水环必须连续焊接，保证不漏焊；④钢筋绑扎时制作临时固定支架固定钢管，上下层板筋在钢管处按照结构设计说明加强处理；⑤管井内填充砂石级配必须密实，用垫层封死；⑥中部高标号微膨胀混凝土必须振捣密实，保证质量，浇注高度刚好平内止水环，不得超高或过低；⑦内止水环封口钢板比内止水环大5cm，并于之满焊。
⑧顶部水不漏封堵部分必须要填塞密实，不留空隙。
第四章特殊部位说明因多种因素，管井可能布置在承台、基础梁、墙下、集水坑、后浇带加强层止水钢板下等处，为避免影响结构承载，计划在底板混凝土浇注前即将个别管井用砂石回填后封闭。
降水井封井方案
降水井封井方案
编制依据:
《地下室工程防水技术规范》
(GB50108-2001)的相关规定
人防地下室、地下室结构建筑施工图
第一章工程概况
第二章封井步骤
第三章防水钢套管制作
第四章钢套管施工
第五章注意事项
第六章特殊部位说明
一、工程概况:
本工程地下室为人防地下室，两栋高层地下一层，+0.000基于绝对标高42.0米，开挖深度-5.3米.本工程地下室建筑面积约7200m2，基础平均埋深约为
5.3m，基坑支护采用二级放坡，基坑内部采用15口降水井持续降水，保证基坑正常施工，基础板400厚。
综合考虑计划在地下室施工时在降水口预留在地下室底板垫层之间。
二、封井步骤:
预制好焊接钢板-降水-放置钢板-焊接-观察
三、防水钢板施工措施:
1 、钢板采用5mm厚，同直径300钢管内径相当，留出焊缝，根据
管位现场制作;
2 、在钢板上焊上稳定体，以方便焊接;
3 、在井点先用水汞把井水下降到能容许施工操作完成前且不会上
涨到施工部位，对管内壁需焊接的地方进行处理、打磨; 4 、安放好钢板到管内壁，用E422焊条进行焊接; 5 、焊接完成后，再依上述顺序进行操作;
6 、待全部完成后，进行观察是否漏水;
7、待浇筑垫层时，此部位1mm范围内用掺微膨的混凝土进行浇筑。
降水井封井施工方案
降水井封井施工方案工程概况华龙苑小区位于和平南路329号总建筑面积45970.96 ㎡地下2层/地上33 F框剪结构，地下两层地上33层。
设计使用年限50年，结构安全等级为二级，地下防水等级为二级。
底板、外墙S6+4厚SBS防水，基础底板承台梁砼标号为C35P6抗渗砼，地下室外墙为C45P6抗渗砼。
车库基础，防水板，地下室外墙均为C35P6抗渗砼。
室内设计标高±0.000相对于绝对高层792.98m。
车库及主楼基础底标高为﹣9.5m。
室外地下水位位于﹣5.3-﹣6m之间。
本工程共设置降水井24 口。
目前因后浇带未曾具备浇筑条件，需留置降水井5 口，封闭降水井 19 口（详见附表，附图）（附表）降水井封井示意表注：需现在封闭的用“标注，不需现在封闭的用“标注一．施工前准备1．封井井套的制作及选料封井井套选用3mm厚的钢套管，井套管高600mm，高于基础筏板5cm，外焊止水环，止水环宽150mm，厚度为3mm。
井管内径410mm,井盖直径为404mm，止水环设置两道。
（具体位置见图示）2 。
封井材料：1．水泥 P.S.O.42.5矿渣硅酸盐水泥2．砂子中粗砂3．碎石 1-3规格料配成C30干性混凝土（实验室出配比）3．因降水井长期运转，有的井内有少量的泥沙淤积，或杂物落入井内所以在封井前必须对每个井进行实际测量，确定井的深度，计算出每个井封井回填所需要的材料用量。
降水井深度表4。
由于井口位置位于主楼和车库地下室二层，材料运输较困难且运距较远，需用人工肩扛把材料由车库顶运至车库底，至主楼负二层，所以在封井前根据每个井的计算用量，把所需材料，（沙、水泥、石子等及其辅助材料）运至井口附近备足，并准备夯实工具（井底采用起吊重物夯实，井口采用木棍捣实）把井内混合料夯实。
二；封井施工工艺工艺流程；抽水----起泵----投入混合料----夯实----投入加水配合料----夯实------焊封井盖施工方法：1先把水泥、砂子、碎石按C30混凝土的配比在井口旁搅拌均匀，（干料），在投料前把井内的水抽完，快速提上水泵，把干料快速投入井内，边投料边夯实。
降水井封堵方案
桂溪名都工程后浇带施工地下室降水、降水井封堵报验申请表工程名称：漳州桂溪名都编号：A桂溪名都工程后浇带施工地下室降水、降水井封堵方案一、基本情况1、地下室面积：1831m2，地下室六面为全封闭防水砼和卷材双防水，地下室为钢筋砼结构，基础为柱下承台静压桩基础，地下室南面○7~○13轴设有消防水池，东南角设有后浇带。
2、地下室底板标高：—4.8m。
地下室消防水池底板标高—7.5m。
3、降水井：5个，直径Φ500，井深—13m。
分布情况：水池底2个；西南角1个；西边中部1个；东北角1个。
4、施工时段：秋季（06.9.20~11.20）。
5、地下水位—3.5m。
地下室内蓄水水位：—4.2m。
6、基础施工时降水情况(05年12月)：降水井13个，水泵（Φ50）15台；降水时间20天；施工时段：各季；降水标高：—7.5m。
二、降水方案一）降水标高—7.6m.二）降水设备及布置1、五口降水井分别安装5台深井水泵，出水口径Φ100~150，扬程15 m，用于地下室主降水。
2、地下室最深处，消防水池槽内安装潜水泵7台，出水口径Φ50，扬程15m，用于前期辅助降水，可将水位降至—7.2 m三)后期降水如上所述分别将7台和5台水泵降水至—7.2 m后, —7.2 m~—7.6 m降水，采用首选方案和弥补方案:1、首选5台深井水泵降水，每天进行1~2次观测，若能将水位降至要求标高，则可节省弥补方案所增加的费用。
2、若首选方案不能满足降水要求，则迅速在东南两面地下室外侧增加4~6口Φ500降水井，降水井深13~16 m，根据现场情况安排降水。
四）降水时间：约80天。
三、降水井封堵方案：在后浇带施工完成后，养护7天，然后检查后浇带及地下室漏、渗水情况，并对渗水部位进行防水补强处理，然后进行封井。
1、封堵准备工作：①封堵分批进行，每批井同时封堵。
②封堵前将所用人员、设备、材料备齐到现场。
③人员准备：每口井安排3人同时到位。
④材料准备：碎石、砼（按原设计强度高一级防水砼），闷盖、防水密封圈等。
封井方案
降水井封闭施工方案编制：审核：批准：降水井封闭施工方案一、施工工艺(1)封井步骤垫层浇注→ 套管安装→ 底板防水施工→ 底板混凝土浇注→地下室墙顶板浇注→ 管井封堵(2)封井做法管井套管采用Φ200×4焊接钢管，外部焊接双层止水环，第一道止水环在管根部起5cm处，第二道止水环在管中部，止水环宽度10cm。
垫层施工完成后将管井破至垫层平，将钢管放入管井（深入5cm，下部止水环放在垫层上，用油膏塞缝并用砂浆固定，底板防水覆盖下层止水环，并在钢管上翻高15cm。
地下室顶板混凝土浇注完成后开始封堵管井：首先将管井用级配砂石回填至垫层底，用垫层同标号混凝土浇注至垫层底，然后安放内部止水环，内部止水环宽度5cm，厚度2.5cm，满焊在钢管侧壁，深度在板顶下10cm处，焊接完成后用高出底板混凝土标号一个等级的微膨胀混凝土将钢管内部浇至内止水环高度，然后用4厚钢板将内止水环中间的孔洞满焊封死，顶部15cm预留部分用水不漏封堵密实。
(3)注意事项A.管井破除后不得高于垫层，以保证下止水环安放平整；B.钢管安放好后，用油膏将接缝等处填塞密实；C.止水环必须连续焊接，保证不漏焊；D.钢筋绑扎时制作临时固定支架固定钢管，上下层板筋在钢管处按照结构设计说明加强处理；E.管井内填充砂石级配必须密实，用垫层封死；F.中部高标号微膨胀混凝土必须振捣密实，保证质量，浇注高度刚好平内止水环，不得超高或过低；G.内止水环封口钢板比内止水环大5cm，并于之满焊。
H.顶部水不漏封堵部分必须要填塞密实，不留空隙。
(4)特殊部位说明因多种因素，管井布置在承台、基础梁、墙下、电梯井坑、后浇带加强层止水钢板下等处，为避免影响结构承载，计划在底板混凝土浇注前即将个别管井用砂石回填后浇筑防水混凝土封闭。
二、降水井数量×××栋楼降水井13眼，井深18米；观测井2眼，井深13米。
×××栋楼降水井35眼，井深18米，观测井3眼，井深13米。
降水井封井施工方案
xxx工程xx车站降水井封井施工方案编制：审核：审批：日期：2007年11月21日xxx项目经理部降水井封井施工方案一、封井总体方案xxx目前已经基本完成结构工程施工，原基坑内开启的18口的降水井将需要逐步关闭、封堵，封井将采取两阶段进行。
1.1 第一阶段封井方案（水位高度试验）现主体结构底板已全封闭，结构施工接近尾声已具备封井条件，计划逐步关闭坑内现有17口降水井，并检测坑内水位高度，最终开启7～8口降水，其他降水井均关闭。
预留5、8、11号井作为观测、应急井外，其余基坑内降水井全部关闭封堵。
第一阶段封井后基坑仅开启7～8口降水井，其井管内承压水水位将上升到结构底板以上2~3m。
184m结构钢砼约11500m3，结构每延米自重约156t，结构自重远大于结构所受浮力,满足结构抗浮。
水位高度试验：先开启9口降水井（11－9日～11－13日），经连续观测5天水位高度，测得水位在底板面以上0.6米～1.6米之间、仅有12号井较高在2.3，均未超过3米，附水位检测表1。
后关闭1口，开启8口降水井（11－14日～11－20日），经连续观测6天水位高度，测得水位在底板面以上0.5米～2.3米之间，水位也未超过3米，附水位检测表2。
试验表明，在开启7～8口降水井时，能够控制基底的水位高度，其能满足抗浮要求。
1.2 第二阶段封井方案结构压顶梁施工并达到设计强度后，逐个封闭基坑内全部降水井。
1.3 降水井封堵方法第一阶段需封堵的降水井，水位位于底板以上2~3m。
第二阶段需封堵的降水井因停泵关闭，井管内水位位于自然水位。
在两阶段，降水井封堵均采用静水状态下填筑粘土和浇筑水下砼的施工方法。
二、降水井封堵施工方法2.1 套管封堵因降水井井管壁厚较薄，考虑封井时无法焊接性能不佳，因此在结构底板施工时于井管周边原留了套管道（如图1），封井前需封闭套管与井管周边间隙。
方法如下：1、封闭套管前应确保套管内无压力水，如有压力水应开启周边降水井减压。
地下室内降水井封井方案
○○○○工程地下室底板降水井点封闭防水封堵施工方案一、工程概况及编制依据二、施工准备三、工艺流程一、工程概况工程名称：○○○○地下室底板降水井封堵工程工程地点：○○○○本工程由○○○房地产开发有限公司投资建设，○○○设计集团有限公司设计，○○○公司监理有限公司监理，河北建设集团有限公司组织施工。
该区域地貌位于伊通河一级河成阶地上，基础地板承受承压水，降水井井深8米，井管为DN159（壁厚2.75mm）井距4米左右，本工程于2013年开始开工建设，当时规划为5号楼、6号楼分别位于二期工程地下室的北侧呈一字方向东西设计。
由于当地政府规划原因，主楼从基础施工到地上一层、栋号外地下室主体全部施工完成后停工至2016年，2016年复工后，对将原有已经形成的地下室拆除部分后（本次拆除建筑面积约为11000平方米），然后在拆除地下室底板及顶板的区域新建三栋单体建筑分别为5号楼、6号楼、14号楼（三栋单体建筑为满足规划要求，在原有两栋楼基础以外向南侧平移后改成三栋单体建筑，即位置全部二次重新选位，此次改造基础后，重新建设工程建设单位及设计单位当时充分考虑到了对原有地下室部分结构的利用及节约工程投资等综合因素的影响，本次新建工程的井点降水方案与传统方案完全不同，为此本施工方案实际为结拆除地下室底板后期恢复其防水使用功能的一项修复工程。
本次需要封闭处理的位于地下室底板内的井点合计94处。
工程现状：450mm厚结构配筋筏板及地下室全部结构已经完成，筏板上部为300mm的低标号配重砼在主体施工同步浇筑完成，三栋单体建筑当前进度为29~31层不等，砌筑工程内部完成约20层，根据建设单位要求计划在近期内停止降水工作,降水井封闭后即停止现场降水工作。
本次工程涉及的主要工作内容为剔凿砼、井外壁防水封堵、管内防水封堵、砼浇筑、垃圾外运及清理现场编制依据1、设计图纸、工程地质勘察报告2、场地现场施工条件3、○○○二期5#、6#、14#楼降水施工组织设计4、建筑地基基础工程施工质量验收规范（GB50202-2012）5、国家行业相关的现行施工规范、规程、标准二、施工准备为了保证封井工作一次到位，必须遵照封井工艺流程严把质量关，具体要求如下：1、认真研读相关规程、规范，明确质量标准。
地下室降水井封井方案
商丘建业联盟xx一期工程基坑支护降水管井xx施工方案编制：审核：技术负责人：xx建筑科学研究院有限公司2010.11.1一、xx方案：该降水方案采用深井及轻型井点降水，深井井间距约25m、井深15m，在基坑中共布设16口φ300深15m深井，其中位于基础底板内的管井需要进行防水封堵（1#~3#楼7眼，4#楼2眼，未在基础底板内的深井直接用砂石回填即可）。
在施工基础混凝土前井口放置厚5mm、直径320mm的钢套筒，把降水井引出底板，钢套筒外焊接两道止水翼环（基础厚度小于1m时焊接一道止水翼环），浇在底板里面，见下图：二、方案实施：考虑到工程实际情况，并且防止地下水通过此薄弱处渗入地下室，保证工程质量，拟对深井进行下述方法进行封填，其施工流程如下：井内水抽取最低水位→向深井中回填砂石至底板底标高下2m→用水泵将水位降至回填砂石层面→使用C35抗渗混凝土浇筑至钢套管齐平→用圆钢板焊接在深井钢套管上1、将降水井内水位尽可能抽至最低水位，然后取出水泵；水泵提出后，及时向深井中填放砂石，直至底板底标高下2m左右。
2、向深井中回填砂石至底板底标高下2m。
3、用水泵将水位降至回填砂石层面随着砂石的填放，深井中的水位不断上升，为保证混凝土的浇筑及封堵钢板的焊接时，故须采用水泵将深井中的水位降至回填砂石层面。
4、使用C35抗渗混凝土浇筑至钢套管齐平水位降下去后，将C35微膨胀混凝土注入钢套管中，并且用振动棒振捣密实，但振动过程中，要防止过振，直到与钢套管齐平。
5、用圆钢板焊接在xx钢套管上在经过浇筑混凝土后，需将钢套管口的混凝土清理干净，然后将Φ320的钢板焊接在深井套管上，焊接时，必须保证焊缝饱满，杜绝漏焊。
xx建筑科学研究院有限公司2010.11.1。
地下室降水井封堵【范本模板】
地下室降水井封堵、拆除措施随着地下室施工进展,陆续进入各施工段底板钢筋绑扎项目尾声，为了防止地下室底板的渗漏及冒井,达到防水效果，便于工程正常施工，对影响施工进度的降水井，在底板砼浇筑前进行逐步拆除封堵。
为了不影响各项工程的正常施工，各施工段所设的降水井在钢筋绑扎安装仍然持续正常运转降水,保证在井内水位在-9.3m 左右，钢筋绑扎安装在与井管周边时饶行布设，所绕行的钢筋待钢筋验收后,拆除井管后再进行调位绑扎，达到验收规范要求。
钢筋安装验收合格具备底板砼开盘，进行降水井拆除，封井工作，具备底板砼开盘,由总监理工程师鉴定后，通知商品砼进入现场,根据各施工段的后浇带,从后浇带开始砼浇筑至各施工段边沿。
采用退行砼浇筑施工方法。
例如:第一施工段所设3号井和4号井,这样第一施工段先拆除3号井后再拆除4号井，第一、二施工段采用车泵砼输送，由于第三施工段，本市无80m泵车,采用地泵输送工时较长。
降水井拆除由于第一、二施工段各承台砼方量较大，商品砼在到达施工现场后，离砼较近的降水井先停止抽水工作，先折除管网和水泵，再拆除降水井井管，管网架空部份必须先搭设Φ48钢管井字脚手架，两边脚手架搭设，长2。
5m宽2。
5m,四角设4根吊杆,高度同管网高度,距离地面200mm，设扫地杆,每步架高1。
8m，设水平拉杆，并设斜撑，管网高度均距底板4。
8m,设水平拉杆不能少于3步，操作面满铺竹脚手板，待管网拆除后吊出施工段,另行搭设。
管网拆除后进行井管拆除，先用塔吊锁固井管后进行垫层以下或垫层底部进行剔出砼，并剪断井壁钢筋,完全剪断后指挥塔吊把断除的井管吊离施工段，采用压井法进行井内封堵。
井内封堵预先采用3厚钢板切割成小于井内径15mm圆型钢板，在圆型钢板均匀设螺纹18总长按实际情况定，约2。
8m至4。
0m，钢筋为托板塞入井内，上口挂在井口上必须牢固后，为了不影响砼的离淅,保证砼合一性.采用胶泥土先填塞0.5m并打实，达到水源面层进行封堵，或采用棉被掺入高强水泥.堵漏进行托板底部封堵,防止水源和砼漏失,根据水位采用C40膨胀砼压井封堵至板底，振捣密实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室降水井封井施工方案
花家桥商住综合楼位于大桥南路与花家桥路的交汇处，紧邻长江，地下水位比较高，地下室底板距自然地面的高度大约10米左右，水压差比较大。
从地下室土方开挖的过程中发现地下水位确实比较高而且水量比较充足，为了更好的指导封井施工特编制了此方案。
本工程在底板施工结束后，已经封焊部分降水井，还有未封的降水井共计24口，主要分布在地下室东区，见附图。
从目前的抽水量观察发现，有9口井的出水量比较大（1-9号井），有10口井出水量相对比较小（10-19号井），还有5口井水位保持在底板位置（20-24号井），一直处于未焊堵也未降水状。
考虑到地下水位压力很大，在封管采用如下方案：
1、在封堵降水井之前将所有的水泵停掉，派专人核实每一口井水位上涨的准确速度（即可用的焊接时间），并做好对应记录，计划好焊机台数和操作工人数。
2、一般焊接一口井一个人需要13分钟，可以根据现场水位上涨的速度的实际情况，从水量大的井先开始直接钢盖板封堵，到最后留4-6口井，同时封堵。
3、一口井可以两个人同时焊，最快6-7分钟，如果最后预留的4-6口井水位上涨速度小于7分钟或更短，则考虑采用钢板带短丝堵头或阀门封堵相结合的方法，同时增加泵体抽水。
盖板焊接封堵是指在止水钢套管上直接焊接钢盖板，然后再在钢
板上浇筑抗渗加微膨剂高一个等级强度的混凝土。
这工方法要求水位上涨的时间至少大于7分钟，而且可以要求两名熟练的焊工相互配合施工。
丝扣（或阀门）封堵是指在止水钢套管封口盖板上增焊Ø100的短丝，短丝中可穿抽水管，在焊接带丝扣的盖板时可不停地抽水，待钢盖板焊接好后，可将水管从丝扣中剪短，立刻将堵头封闭，然后浇筑抗渗加微膨剂高一个等级强度的混凝土，这样就可以解决水位快速上涨问题，但要求丝扣的密封性一定要好。
根据停止抽水后观察的结果，可先对降水井水位上涨不超过10分钟的（10分钟指焊接钢套管所需的最短时间），采用丝扣堵头封堵的方法，带丝扣堵头的钢板焊接好之后也应该不停的地抽水。
水位上涨时间超过10分钟的降水井可采用钢盖板焊接，在焊接后其他降水井的水压将增大，水位上涨少于10分钟的同样采用丝扣堵头封井。
然后可先对丝扣堵头出水量大的降水井进行丝扣封堵。
在封井的过程中应遵循同样施工方法出水量大的先封堵，且顺着一个方向依次封堵。
考虑到地下水位压力很大，在封管到最后的时候，井内水位上涨的速度一旦超过封管焊接速度，势必发生既无法降水，又无法封焊的现象，所以封井的速度就显得尤为重要。
南通建工花家桥项目部2009-11-24。
