液压与气压传动的优缺点
液压与气压传动总结
第一章1.液压与气压传动定义:液压与气压传动是研究以有压流体(压力油或压缩空气)为能源介质,以实现各种机械的传动和自动控制的科学。
液压与气压传动都是利用各种控制元件组成所需要的各种控制回路,再由若干回路组合成能完成一定控制功能的传动系统来进行能量的传递、转换、与控制。
2. 液压与气压传动系统组成:能源装置、执行装置、控制调节装置、辅助装置、传动介质3. 液压与气压传动的优缺点:4.液压传动的工作原理和两个重要概念:第二章1.液压油的密度:单位体积液压油的质量。
传动介质:液压油、乳化性传动液、合成型传动液液体粘度:是指它在单位速度梯度下流动时单位面积上产生的内摩擦。
它是衡量液体粘性的指标。
(10)压力增大时,粘度增大(范围小可忽略);温度升高,粘度下降(其变化率直接影响液压传动工作介质的使用,其重要性不亚于粘度本身)。
2.流体静压力基本方程:压力表示方法:绝对压力=相对压力+大气压力真空度=大气压力-绝对压力液体静压力的两个重要特性:1)液体静压力的方向总是作用面的内法线方向;2)静止也体内任意一点的液体静压力在各个方向上都相等。
3.连续性方程:是质量守恒定律在流体力学中的一种表达形式。
伯努利方程:是能量守恒定律在流动液体中的一种表达形式。
4. 沿程压力损失:油液沿等直径直管流动时所产生的压力损失(由液体流动时的内、外摩擦力所引起)局部压力损失:油液流经局部障碍(弯管、接头、管道截面突然变化以及阀口等处)时,由于液流方向和速度的突然变化,在局部产生漩涡引起油液质点间,以及质点与固体壁面间相互碰撞和剧烈摩擦而造成的压力损失液压冲击:在液压系统中,因某些原因液体压力在一瞬间突然升高,产生很高的压力峰值,这种现象称为液压冲击。
原因:1)管道中的液体因突然停止运动而导致动能向压力能的瞬间转变2)液压系统中运动着的工作部件突然制动或换向时,由你工作部件的动能将引起液压执行元件的回油腔和管路内的油液产生液压激振,导致液压冲击3)液压系统中某些元件的动作不够灵敏,也会产生液压冲击。

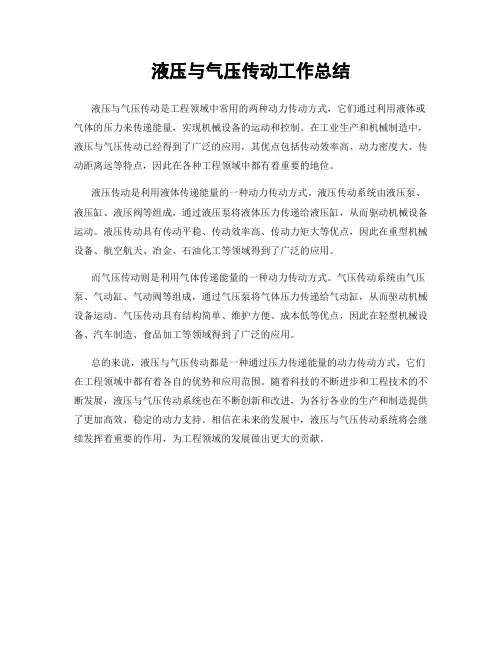

液压与气压传动工作总结
液压与气压传动工作总结
液压与气压传动是工程领域中常用的两种动力传动方式,它们通过利用液体或气体的压力来传递能量,实现机械设备的运动和控制。
在工业生产和机械制造中,液压与气压传动已经得到了广泛的应用,其优点包括传动效率高、动力密度大、传动距离远等特点,因此在各种工程领域中都有着重要的地位。
液压传动是利用液体传递能量的一种动力传动方式。
液压传动系统由液压泵、液压缸、液压阀等组成,通过液压泵将液体压力传递给液压缸,从而驱动机械设备运动。
液压传动具有传动平稳、传动效率高、传动力矩大等优点,因此在重型机械设备、航空航天、冶金、石油化工等领域得到了广泛的应用。
而气压传动则是利用气体传递能量的一种动力传动方式。
气压传动系统由气压泵、气动缸、气动阀等组成,通过气压泵将气体压力传递给气动缸,从而驱动机械设备运动。
气压传动具有结构简单、维护方便、成本低等优点,因此在轻型机械设备、汽车制造、食品加工等领域得到了广泛的应用。
总的来说,液压与气压传动都是一种通过压力传递能量的动力传动方式,它们在工程领域中都有着各自的优势和应用范围。
随着科技的不断进步和工程技术的不断发展,液压与气压传动系统也在不断创新和改进,为各行各业的生产和制造提供了更加高效、稳定的动力支持。
相信在未来的发展中,液压与气压传动系统将会继续发挥着重要的作用,为工程领域的发展做出更大的贡献。
国开(中央电大)专科《液压与气压传动》网上形考任务试题及答案
国开(中央电大)专科《液压与气压传动》网上形考任务试题及答案国开(中央电大)专科《液压与气压传动》网上形考任务试题及答案形成性考核一试题及答案一、填空题1.液压系统中,_______元件将油液的压力能转换为对外做功的机械能,完成对外做功;_______元件向液压系统提供压力油,将电机输出的机械能转换为油液的压力能。
[答案]执行部分;动力部分2.气动系统中,空气压缩机属于_______元件;汽缸属于_______元件;气源净化装置属于_______元件。
[答案]气源装置;执行;气源装置3.液压系统中的压力取决于_______。
[答案]负载的大小 4.液体粘度有三种表示方法,________粘度,________粘度和________粘度。
[答案]动力;运动;相对5.液压油对温度变化极为敏感,温度升高,粘度________;压力增大,粘度________,但数值变化小,可不考虑。
(填“增加”或“降低”)[答案]降低;增加 6.压力的表示方法有三种,即:_______、_______和_______。
其中,以大气压为基准计测压力,基准以上的正值叫_________,基准以下的负值叫__________。
[答案]绝对压力;相对压力;表压力;相对压力;绝对压力7.通常将无_______、不可_______的液体称为理想液体。
[答案]黏性;压缩8.液体流动时,若液体中任一点处的_______、_______和密度都不随时间变化称为恒定流动。
[答案]压力;流速9.伯努力方程是_______定律在流体力学中的表达形式,理想液体的伯努利方程中包含_______能、_______能和动(比动)能。
[答案]能量守恒;压力;位置势能10.液体在管道中流动时的压力损失可分为_______压力损失和_______压力损失两种。
[答案]沿程;局部11.液压泵是一种能量转换装置,能将_______转换为液体的_______。
[答案]机械能;液压能12.液压泵是靠密封容积的变化来吸压油的,故一般称为_______泵。
液压与气压传动
液压系统的 基本组成
动力元件:液压泵。
执行元件:液压缸、液压马达。
控制调节元件:控制和调节液压系统的压力、 流量及液流方向的装置,如各类液压阀等。
液压传动系统组成
两次能 量转化
动力元件(液压泵)将机械能转换为液体的压力能;
对环境的适应性好。如:易燃易爆、高温场合、 食品、医药医疗。
气压传动的特点
相比之下,空气介质具有无成本、流动阻力小、较易压缩、环境适应强等特点
压力小,动力性能不如液压,执行件尺寸较大。
气压传动 的特点为
系统稳定性差、调速性能差。
某些情况气源处理装置花费大
液压传动的基本应用
工程机械
1
2 金属切削机床、压力机
液压与气动传动的工作原理
液压传动的工作原理: 如图1-1是液压千斤顶的工作原理图。提起手柄→小活塞 上移→小活塞下端油腔容积增大(形成局部真空)→单向阀 4打开→经吸油管5从油箱12中吸油; 压下手柄→小活塞下移→小活塞下腔压力升高→单向阀4 关闭,单向阀7打开→下腔的油液经管道6、单向阀7输入 油缸9的下腔→迫使大活塞8上移→顶起重物。再提手柄 吸油时→单向阀7自动关闭→油液不能倒流→保证了重物 不会自行下落。不断地往复扳动手柄,就能不断地把油液 压入举升缸下腔,使重物逐渐地升起。如打开截止阀11→ 举升缸下腔的油液经管道10、截止阀11流回油箱→重物 就向下移动。这就是液压千斤顶的工作原理。
执行元件(液压缸、液压马达等)将液体的压力能转 化为机械能输出,以得到既定的运动和力的形式。
工作介质:通常为液压油
液压系统的 基本组成
辅助元件:如油管、管 接头、油箱、过滤器、 蓄能器和压力表等。
液压与气压传动的优缺点
液压与气压传动的优缺点1、液压传动之所以能得到广泛的应用,是由于它具有以下的主要优点:(1)由于液压传动是油管连接,所以借助油管的连接可以方便灵活地布置传动机构,这是比机械传动优越的地方。
例如,在井下抽取石油的泵可采用液压传动来驱动,以克服长驱动轴效率低的缺点。
由于液压缸的推力很大,又加之极易布置,在挖掘机等重型工程机械上,已基本取代了老式的机械传动,不仅操作方便,而且外形美观大方。
(2)液压传动装置的重量轻、结构紧凑、惯性小。
例如,相同功率液压马达的体积为电动机的12%~13%。
液压泵和液压马达单位功率的重量指标,目前是发电机和电动机的十分之一,液压泵和液压马达可小至0.0025N/W(牛/瓦),发电机和电动机则约为0.03N/W。
(3)可在大范围内实现无级调速。
借助阀或变量泵、变量马达,可以实现无级调速,调速范围可达1∶2000,并可在液压装置运行的过程中进行调速。
(4)传递运动均匀平稳,负载变化时速度较稳定。
正因为此特点,金属切削机床中的磨床传动现在几乎都采用液压传动。
(5)液压装置易于实现过载保护——借助于设置溢流阀等,同时液压件能自行润滑,因此使用寿命长。
(6)液压传动容易实现自动化——借助于各种控制阀,特别是采用液压控制和电气控制结合使用时,能很容易地实现复杂的自动工作循环,而且可以实现遥控。
(7)液压元件已实现了标准化、系列化和通用化,便于设计、制造和推广使用。
液压传动的缺点是:(1)液压系统中的漏油等因素,影响运动的平稳性和正确性,使得液压传动不能保证严格的传动比。
(2)液压传动对油温的变化比较敏感,温度变化时,液体粘性变化,引起运动特性的变化,使得工作的稳定性受到影响,所以它不宜在温度变化很大的环境条件下工作。
(3)为了减少泄漏,以及为了满足某些性能上的要求,液压元件的配合件制造精度要求较高,加工工艺较复杂。
(4)液压传动要求有单独的能源,不像电源那样使用方便。
(5)液压系统发生故障不易检查和排除。

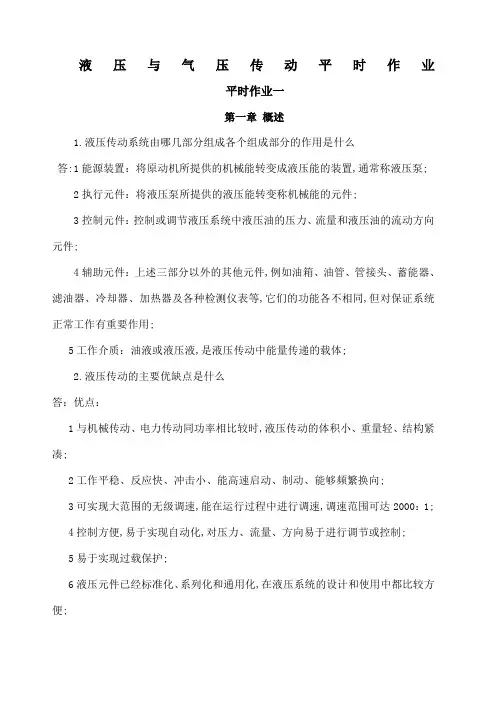

液压与气压传动作业答案
液压与气压传动平时作业平时作业一第一章概述1.液压传动系统由哪几部分组成各个组成部分的作用是什么答:1能源装置:将原动机所提供的机械能转变成液压能的装置,通常称液压泵;2执行元件:将液压泵所提供的液压能转变称机械能的元件;3控制元件:控制或调节液压系统中液压油的压力、流量和液压油的流动方向元件;4辅助元件:上述三部分以外的其他元件,例如油箱、油管、管接头、蓄能器、滤油器、冷却器、加热器及各种检测仪表等,它们的功能各不相同,但对保证系统正常工作有重要作用;5工作介质:油液或液压液,是液压传动中能量传递的载体;2.液压传动的主要优缺点是什么答:优点:1与机械传动、电力传动同功率相比较时,液压传动的体积小、重量轻、结构紧凑;2工作平稳、反应快、冲击小、能高速启动、制动、能够频繁换向;3可实现大范围的无级调速,能在运行过程中进行调速,调速范围可达2000:1;4控制方便,易于实现自动化,对压力、流量、方向易于进行调节或控制;5易于实现过载保护;6液压元件已经标准化、系列化和通用化,在液压系统的设计和使用中都比较方便;7有自润滑和吸振性能;缺点:1不能保证严格的传动比;2损失大,有利于远距离传输;3系统工作性能易受温度影响,因此不易在很高或很低的温度条件下工作;4液压元件的制造精度要求高,所以元件价格贵;5液压诉故障不易查找;6工作介质的净化要求高;第二章液压油与液压流体力学基础1.试解释下列概念1恒定流动:液体流动时,若液体中任何一点的压力、流速和密度都不随时间而变化,这种流动就称为恒定流动;2非恒定流动:流动时压力、流速和密度中任何一个参数会随时间变化,则称为非恒定流动也称非定常流动;3通流截面:液体在管道中流动时,垂直于流动方向的截面称为通流截面;4流量:单位时间内,流过通流截面的液体体积为体积流量,简称流量;5平均流速:液压缸工作时,活塞的运动速度就等于缸内液体的平均流速;6密度:单位体积液体的质量称为该液体的密度;2.什么叫液体的粘性常用的粘度表示方法有哪几种他们之间如何换算答:液体在外力作用下流动时,分子间的内聚力阻碍分子间的相对运动,而产生内摩擦力的性质称为粘性;常用的粘度有三种,即动力粘度、运动粘度和相对粘度;3.什么是压力压力有哪几种表示方法液压系统的工作压力与负载有什么关系答:1液体单位面积上所受的法向力称为压力;2压力有两种表示方法:绝对压力和相对压力;以绝对真空作为基准进行度量的压力,称为绝对压力;以当地大气压力为基准进行度量的压力,称为相对压力;3P=F/A液压系统的工作压力由负载决定;4.伯努利方程的物理意义是什么该方程的理论式与实际式有什么区别5.管路中的压力损失有哪几种分别受哪些因素影响压力损失分为沿程压力损失和局部压力损失;沿程压力损失:局部压力损失:6.选用液压油时应满足哪些要求答:1粘温性好;在使用温度范围内,温度的变化愈小愈好;2润滑性能好;在规定的范围内有足够的油膜强度,以免产生干摩擦;3化学稳定性好;在贮存和工作过程中不易氧化变质,以防胶质深淀物影响系统正常工作;防止油液变酸,腐蚀金属表面;4质地纯净、抗泡沫性好;油液中含有机械杂质易堵塞油路,若含有易挥发性物质,则会使油液中产生气泡,影响运动平稳性;5闪点要高,凝固点要低;油液用于高温场合时,为了防火安全,闪点要求高;在温度低的环境下工作时,凝固点要求低;一般液压系统中,所用的液压油的闪点约为130~150℃,凝固点约为10~-15℃;7.产生液压冲击的原因有哪些答:1当管道路内的液体运动时,如在某一瞬时将液流通路迅速切断如阀门迅速关闭,则液体的流速鼗突然降为零;2液压系统中的高速运动部件突然制动时,也可引起液压冲击;3当液压系统中的某些元件反应不灵敏时,也可能造成液压冲击;8.说明液压冲击的危害;答:液压系统中产生液压冲击时,瞬时压力峰值有时比正常压力要大好几倍,这就容易引起液压设备振动,导致密封装置、管道和元件的损坏;有时还会使压力继电器、顺序阀等液压元件产生误动作,影响系统的正常工作;因此,在液压系统设计和使用中,必须设法防止或减小液压冲击;9.要减小液压冲击的危害应采取哪些措施答:液压冲击危害极大,根据其产生的原因,可以采取适当措施来减小液压冲击; 1关闭阀门的速度不能过快;2在液压冲击源附近设置蓄能器;3限制管中流速;4在液压冲击源前装安全阀;10.为了防止产生气穴现象和气蚀可采取哪些措施答:1减小液流在小孔或间隙处的压力降;2正确确定液压泵管径,对流速要加以限制,降低吸油高度;3整个系统的管道应尽可能做到平直,避免急弯和局部窄缝,密封要好,配置要合理;4提高零件抗气蚀能力;如提高零件的机械强度、采用抗腐蚀能力强的金属材料,减小零件加工的表面粗糙度等;第三章液压泵1.液压泵是如何吸油和排油的它的出口压力是如何建立起来的泵的工作压力与额定压力有何区别出口压力是液压泵克服负载阻力所建立起来的 ;1额定压力液压泵在正常工作条件下,按试难标准规定能连续运转的最高压力称为泵的额定压力;液压泵的工作压力超过额定压力时,泵就会过载;2工作压力是指液压泵工作时输出油液的压力值;液压泵的工作压力取决于外界负载,外负载增大,泵的工作压力也随升高;反之,则工作压力降低;如果液压泵出口压力直通油箱,其出口压力公克服回油管的阻力,近似为零;2.什么是齿轮泵的困油现象有什么危害如何解决危害:闭死容积由大变小时油液受掠夺,导致压务冲击和油液发热,闭死容积由小变大时,会引起气蚀和噪声;解决:在前后盖板或浮动同套上开卸荷槽;3.减小齿轮泵径向力的措施有哪些答:1缩小齿轮泵压油口;为了减小径向不平衡力,压油腔的包角越小越好,使压力油仅作用在一个齿到两个齿的范围内;2适当增大径向间隙,使齿顶不和泵体接触;3开设平衡槽;在过渡区开设两个平衡槽,分别与高压腔、低压腔相通,这种结构大大减小了作用在轴承上的径向力,但增加内泄漏,使容积效率下降;4.什么叫液压泵的流量脉动对工作部件有何影响哪种液压泵的流量脉动最小液压在排油过程中,瞬时流量是不均匀的,随时间而变化,但是在液压泵连续转动时,每转中各瞬时的流量却按同一规律重复变化,这种现象称为液压泵的流量脉动;影响:液压泵的流量脉动会引起压力脉动,从而使管道、阀待元件产生振动和噪声,而且由于流量脉动致使泵的输出 流量不稳定,影响工作部件的运动平稳性,尤其是对精密的液压传动系统更为不利;通常螺杆泵的流量脉动最小,双作用叶片泵次之,齿轮泵和柱塞泵的流量脉动最大;5.为什么叶片泵的叶片槽根部必须通油6.斜轴式轴向柱塞泵与斜盘式轴向柱塞泵在结构及工作原理上有什么异同 结构上:斜盘式指传动轴轴线与缸体轴线一致,与圆盘轴线倾斜;斜轴式指传动轴轴线与圆盘轴线一致,与缸体轴线倾斜;7.齿轮泵具有哪些优缺点8.提高双作用叶片泵工作压力的主要措施有哪些2改变叶片结构9.某轴向柱塞泵直径d=22mm,分度圆直径D=68mm,柱塞数z=7,当斜盘倾角为γ=22°30′,转速m in r 960n =,输出压力p=10Mpa,容积效率v η=,机械效率m η=时,试求:①泵的理论流量;②泵的实际流量;③所需电机功率; 10.已知泵的流量m m L 80q =,油液粘度s m 103026-⨯=ν,油液密度3m kg 900=ρ,吸油管长l=1m,当吸油管内经为d=16mm 时,液压泵无法吸油;请分析原因; 11.某液压泵的输出油压p=10Mpa,转速m in r 1450n =,排量r L 2.46V =,容积效率v η=,总效率η=;液压泵的输出功率和驱动泵的电动机功率各为多少 12.某叶片泵转速为m in r 1500n =,在输出压力为时,输出流量为m m L 53,这时实测泵消耗功率为7kW ;当空载卸荷运转时,输出流量为m m L 56,试求该泵的容积效率v η和总效率η;平时作业二第四章 液压缸与液压马达1.在供油流量q 不变的情况下,要使单杆活塞式液压缸的活塞杆伸出速度和回程速度相等,油路应该怎样连接,并计算活塞杆的直径d 与活塞直径D 之间的关系;答:应该采用差动联接回路,如图所示,而且为使活塞杆的伸出和回程速度相等,活塞的直径D 和活塞杆的直径d 应有如下的关系: =V ()22244d D q d q-=ππ简化与整理后得:D=d 22.现有一个单活塞杆双作用活塞式气缸和一个双活塞杆双作用活塞式液压缸,两者应如何连接,以及需要用哪些液压元件组成回路,使它们组成一个正、反向运动都能独立调节的气——液阻尼缸绘图并说明所用元件的名称及作用;答:两缸的连结方式和液压回路如图所示;其中,单向阀2和节流阀3供气缸活塞右移调速用,单向阀1和节流阀4供气缸活塞左移调速用;单向阀5和6可以从油杯7吸油,分别用以补充油缸左腔或右腔的泄漏损失;3.液压马达与液压泵在结构上有何异同液压马达和液压泵在工作原理上互逆的,当向泵输入压力油时,其轴输出转速和转矩就成为马达;但由于二者任务和要求有所不同,故在实际结构上也存在区别;液压泵在结构上需保证具有自吸能力,而马达就没有这一要求 题图液压马达一般需要正反转,所以在内部结构上应具有对称性,而液压泵一般是单方向旋转的,没有这一要求;从具体机构细节来看:齿轮泵的吸油口大,排油口小,而齿轮液压马达的吸、排油口大小相同;齿轮马达的齿数比齿轮泵的齿数多;叶片泵的叶片须斜置安装,而叶片马达的叶片径向安装;叶片马达的叶片式依靠根部的燕式弹簧,使其压紧在定子表面,而叶片泵的叶片式依靠根部的压力油和离心力作用压紧在定子表面上;4.对某一液压马达,若想改变其输出转速,应如何办如何实现马达的反转 可以通过改变注入流量来实现,也可以改变排量来实现;当改变变油流方向时,便可改变马达的旋转方向,如将配流盘旋转180度装配也可实现马达反转;5.液压马达的性能指标主要有哪几个方面1几何排量,2平均转速和理论流量,3实际流量q 和容积效率,4实际输入功率、实际输出功率;6.马达的输出扭矩与哪些参数有关即电动机的输出,为电动机的基本参数之一;单位为牛.米;电机输出的扭矩与电动机的转速和功率有关;W=AM 功率=转速7.什么是液压马达的排量它与泵的流量、系统的压力是否有关8.如何确定液压缸结构的参数1.液压缸工作压力的确定,2.液压缸内径的确定,3.液压缸行程,4.液压缸长度的确定,5.液压缸缸体壁厚,6.活塞杆长度的确定;9.已知单杆液压缸缸筒直径D=100mm,活塞杆直径d=50mm,工作压力2MPa p 1=,流量m in L 10q =,回油背压力0.5MPa p 2=,试求活塞往复运动时的推力和运动速度;10.已知单杆液压缸缸筒直径D=50mm,活塞杆直径d=35mm,液压泵供油流量m in L 10q =,试求:1液压缸差动连接时的运动速度;2若液压缸在差动阶段所能克服的外负载F=3000N,求缸内油液的压力不计管内压力损失;11.一柱塞式液压缸柱塞固定,缸筒运动,压力油从空心柱赛中通入,压力为p,流量为q,缸筒直径为D,柱塞外径为d,内孔直径为0d ,试求柱赛式液压缸所产生的推理和运动速度;解:柱塞缸产生的推动力为柱塞缸的速度为12.设计一单杆活塞式液压缸,要求快进时为差动连接,快进和快退有杆控进油时的速度均为6min m ;工进时无杆腔进油,非差动连接,可驱动的负载F=25000N,回油背压力25MPa ,采用额定压力为6.3MPa ,额定流量为m in L 25液压泵;试确定:1缸筒内径和活塞杆直径;2缸筒壁厚缸筒材料选用无缝钢管; 解:1根据油缸差动连接且油缸快进和快退时速度相等得d D d D d d D d 2)(4422222212=-=-=υπυππ而 ==21υυ 6 m/min,快进时有:22107.310d --==⨯mD 0.103== m根据缸筒缸杆尺寸系列取D = m,d = m;根据工进时的力平衡关系得:=3310599 Pa缸筒壁厚][21σδDp ≥ 材料选45钢 600=b σMPa1205600][===n bσσMPa633105990.10.001379212010δ⨯≥=⨯⨯m根据冷拔精密无缝钢管系列,选取内径为100mm,壁厚为=的无缝钢管;第五章 液压控制阀1.什么是液压控制阀按机能分为哪几类按连接方式分为哪几类控制油液流动方向、流量的大小和系统压力的元件叫做液压系统中的液压控制阀;按机能分为:开关或定值控制阀、电液比例阀、伺服阀、数字控制阀; 按连接方式分:管式连接,板式及斤斗式连接,叠加式连接;2.什么叫单向阀其工作原理是什么开启压力有哪些要求若做背压阀时应采取何种措施它是一种只允许油液正向流动,反向关闭的阀,故又称为逆止阀或止回阀;开启压力要求: 3.液控单向阀为什么要有内泄式和外泄式之分什么情况下采用外泄式 因控制活塞泄油方式的不同而有内泄式和外泄式的两种,当A 口压力较大时宜采用外泄式的液控单向阀;4.什么是换向阀的“位”与“通”图形符号应如何表达换向阀是利用阀芯在阀体中的相对运动,使阀体上的油路口的液流通路接通、关断、变换液体的流动方向,从而使执行元件启动、停止或停留、变换运动方向,这种控制阀芯在阀体内所处的工作位置称为“位”,将阀体上的油路口称为“通”;5.换向阀的操纵、定位和复位方式有哪些电液换向阀有什么特点1手动换向阀,2机动换向阀,3电磁换向阀,4液动换向阀,5电液换向阀,6多路换向阀电液换向阀主要用在流量超过电磁换向阀额定流量的液压系统中,从而用较小的电磁铁就能控制较大的流量;6.什么是换向阀的中位机能选用时应考虑哪几点中位机能:是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式,体现了换向阀的控制机能;7.溢流阀的作用是什么其工作原理是什么若进、出油口接反了会出现什么情况作用:通过阀口的溢流,使被控制系统或回路的压力维持恒定,实现稳压、调压或限压作用;工作原理:溢流阀工作时,是利用弹簧的压力来调节、控制液压油的压力大小;从图3-50中可以看到:当液压油的压力小于工作需要压力时,阀芯被弹簧压在液压油的流入口,当液压油的压力超过其工作允许压力即大于弹簧压力时,阀芯被液压油顶起,液压油流入;一般溢流阀接反了不起溢流作用,系统压力不断升高,超过规定压力,损坏终端液压元件;8.先导式溢流阀的阻尼孔有什么作用是否可将它堵死或随意加大所谓的阻尼就是在油液流动的时候起到压力衰减的作用让上下腔有一定的压力差来控制阀的开启先导式溢流阀阻尼孔有两个,一个是在进油口通先导阀的油路上,防止先导阀阀芯突然开启和关闭,另一个是在先导阀主阀芯的中心孔里面,控制主阀芯的启闭;不可以,主阀芯阻尼孔被堵塞后,上腔无压力油,主阀芯在很低油压力下抬起溢流,使进油口压力无法调高;10.减压阀的作用是什么其工作原理如何其进、出油口可否接反减压阀主要用于降低系统某一支路的油液压力,使其获得一个较主系统的稳定的工作压力;工作原理:把减压阀的进、出油口反接,会发生先导阀打开,主阀口关小,最终关死,使输出流量为零;12.顺序阀的控制与泄油的组合方式有哪些简述其用途;内控外泄式顺序阀的,外控内汇式顺序阀,内控外汇式先导式顺序阀1控制多个执行元件的顺序动作;2与单向阀组成平衡阀,保持垂直放置的液压缸不因自重而下落;3用外控顺序阀使双泵系统的大流量泵卸荷;4用内控顺序阀接在液压缸回油路上,增大背压,以使活塞的运动速度稳定;13.现有一溢流阀和一减压阀,铭牌不清,在不拆开阀的情况下如何区分1溢流阀口常闭,减压阀口常开,吹一口气,通气者为减压阀,不通气者为溢流阀;2减压阀有外泄油口,溢流阀则没有;3若阀是在管路上安装着,由a.减压阀和所控制的油路成串联,溢流阀则成并联;b.减压阀进出油口均为压力油,其出油口与系统相通,溢流阀出口不是压力油,其出口与油箱相通;14.影响节流阀流量稳定性的因素有哪些影响流量稳定性的因素有压力、温度和节流口的形状等;15.调速阀与节流阀的结构及流量——压力曲线有何区别当调速阀进、出油口接反时会出现什么情况接反时:在节流调速系统中,如果调速阀的进、出油口接反了,调速阀流量将随负载的变化而变化,流速不稳定;因为进、出油口接反,调速阀中的减压阀弹簧腔压力高,减压口开至最大而不起作用;相当于简式节流阀;第六章辅助元件1.蓄能器的功用是什么2.设计油箱时应考虑哪些问题其容积如何确定设计油箱时应考虑以下几点:油箱的容积、壁板、底板与底脚、顶板、隔板、回油管及油管、油箱壁板应设有液面指示器、油箱顶板上需装空气滤清器3.滤油器有哪几种类型各有什么特点各用在什么场合4.什么情况下设置加热器和冷却器液压系统中,当液压系统领先自然冷却不能使油温控制在30~50℃范围内,则需安装冷却器;若环境温度低于10℃,液压油粘度太大,致使液压泵无法启动或正常运转时,则需安装加热器,将油温升高到15℃以上;5.如何计算油管的内径和壁厚6.蓄能器安装时应注意哪些问题7.油箱有哪些功能8.滤油器的作用有哪些什么是滤油器的过滤精度平时作业三第七章液压传动基本回路1.什么是液压系统的基本回路基本回路的类型有哪几种基本回路是由一些液压元件和管路按一定方式组合起来的、能够完成一定功能的油路结构;基本回路一般包括方向控制回路、压力控制回路、速度控制回路和多执行元件回路等;2.锁紧回路需要采用什么方式实现常用的有哪几种锁紧回路可以采用液压元件实现,如单向阀、液控单向阀、O或M型的中位机能的换向阀、液压锁等;液控单向阀的锁紧回路、换向阀的锁紧回路、3.压力调节回路有哪几种各有什么特点压力调节回路的基本类型有调压回路、减压回路、保压回路、增压回路、平衡回路和卸荷回路等;4.如何实现液压泵的卸荷请画出两个回路;不需要保压的卸荷回路一般直接采用液压元件实现卸荷;还可以在系统中直接采用具有卸荷和溢流组合功能的电磁卸荷溢流阀进行卸荷;需要保压的卸荷回路可以采用蓄能器或采用限压式变量泵保压的卸荷回路;5.顺序动作回路的目的是什么有哪几种控制方式可以实现多个执行元件按预定的次序动作;按照控制方法,顺序动作回路一般分为压控制回路和行程控制回路;6.对调速回路的基本要求是什么有哪些类型有什么特点容积调速回路特点:效率高,产生的热量少,适合大功率或对发热有严格限制的液压系统;其缺点是要采用变量泵或变量马达,变量泵或变量马达的结构要比定量泵和定量马达复杂得多,而且油路也相对复杂,一般需要有补油油路和设备、散热回路和设备;因此,容积调速回路的成本比节流调速回路的高;容积节流调速回路特点:适用于要求效率高、低速稳定性好的场合,可以采用容积节流调速方式;与调速阀的节流回路相比,容积式调速回路的低速稳定性较差;7.普通节流阀和调速阀的调速回路的油路结构是怎样的有什么特点应用在什么场合普通节流阀调速回路调速阀节流调速回路:用调速阀代替节流调速回路中的节流阀组成调速阀的节流回路;采用调速阀可以提高回路的速度刚度,改善速度-负载特性,提高速度的稳定性;8.容积调速回路的类型、特性、应用场合各有哪些类型:容积调速回路的形式有变量泵与定量执行元件液压缸或液压马达、变量泵与变量液压马达以及定量泵与变量液压马达等几种组合;9.容积节流调速回路的类型、特性、应用场合各有哪些容积节流调速回路有限压式调速阀容积节流调速回路和压差式节流阀容积节流调速回路;11.快速运动回路有哪几种是如何实现换接的1液压缸的差动连接快速运动回路,2双泵供油的快速运动回路,3采用蓄能器的快速运动回路液压缸的差动连接快速运动回路:利用三位四通换向阀实现快速运动,当换向阀处于左位时,液压泵提供的液压油和液压缸右腔液压油同时进入液压缸左腔,使活塞快速向右运动;双泵供油的快速运动回路:当系统的执行元件空载快速运动时,低压大流量泵输出 的压力油经过单向阀后与高压小流量泵汇合后,共同向系统供油,而当执行元件开始工作进给时,系统的压力增大,液控顺序阀打开,单向阀关闭,低压大流量泵卸荷,这时由高压小流量泵独自向系统供油,实现执行元件的工作进给;采用蓄能器的快速运动回路:当换向阀在中位时,液压泵启动后首先向蓄能器供油,当蓄能器的充油压力达到设定值时,液控卸荷阀打开,液压泵卸荷,蓄能器完成能量存储,当换向阀动作后,液压泵和蓄能器同时经过换向阀向执行元件供油,使执行元件快速运动,这时蓄能器释放能量;12.如何实现液压执行元件的同步运动1采用流量控制阀的同步回路,2采用串联液压缸的同步回路,3采用同步缸或同步马达的同步回路,4采用比例阀或伺服阀的同步回路14.在进口节流液压回路中,液压缸有效工作面积22150cm 2A A ==,液压泵流。
液压与气压传动技术教程
将机械能转化为液压能的装置。
液压缸
将液压能转化为机械能的装置。
液压阀
用于控制液压系统的流量、方向和压力。
常见的液压元件和设备
液压软管
用于连接液压元件和传递液压油。
压力表
用于测量液压系统的压力。
液压阀
用于控制液压系统的流量和压力。
液压缸
用于实现线性运动。
液压传动的优点
1 高功率密度
气压传动的工作原理
气压传动系统通过压缩空气产生动力,通过控制空气的压力和流量来实现运动控制。气压系统由气压泵、气压 缸、气压阀等组成。
液压与气压传动技术教程
液压传动技术简介
液压传动技术是利用液体的力学性质来传递能量和控制运动的一种技术。它 广泛应用于各种机械设备中,如工程机械、汽车、机床等。
液压传动的工作原理
液压传动通过液体在密闭系统中传递压力和力量来实现机械运动。液压系统 由液压泵、液压缸、液压阀等组成,通过控制液压油的流向和压力来实现运 动控制。
液压传动系统可以实现高 功率输出,适用于高负载 和高扭矩的情况。
2 精密控制
液压系统可以精确控制速 度、力量和位置,实现精 密的运动控制。
3 可靠性高
液压系统由于没有机械传 动装置,故具有较高的可 靠性和稳定性。
气压传动技术简介
气压传动技术是利用压缩空气来传递能量和控制运动的一种技术。与液压传 动相比,气压传动具有一些独特的特点和应用场景。
国开液压与气压传动
国开液压与气压传动液压传动是一种通过液体传递能量来实现机械运动的传动方式。
它利用液压泵将机械能转化为液压能,并通过液压马达或液压缸将液压能转化为机械能。
原理液压传动的工作原理基于 Pascal 定律,即液体在受力时会均匀传递压力。
液压系统由液压泵、液压马达(或液压缸)以及连接管道和控制阀组成。
液压泵通过产生高压液体,将机械能转化为液压能。
液压能通过管道传递到液压马达(或液压缸),驱动机械部件实现运动。
组成液压传动主要由以下关键元件组成:液压泵:负责将机械能转化为液压能的装置。
液压马达:将液压能转化为机械能,驱动机械部件运动的装置。
液压缸:将液压能转化为线性机械能的装置。
连接管道:用于输送液体的管道系统。
控制阀:用于调节液压系统中液体的流量、压力和方向等参数的装置。
工作过程液压传动的工作过程可以简单描述如下:液压泵将液体从低压区域吸入并压缩,产生高压液体。
高压液体通过连接管道流入液压马达(或液压缸)。
液压马达(或液压缸)受到高压液体的作用,将液压能转化为机械能。
机械能驱动机械部件运动,完成相应的工作任务。
液体从液压马达(或液压缸)流回低压区域,形成回路,循环使用。
液压传动具有传递力矩大、稳定性好、调速范围广等特点,广泛应用于各种机械设备中。
气压传动是一种常见的工业传动方式,它利用压缩空气作为能源,将能量转化为机械动力。
气压传动具有结构简单、安全可靠、响应速度快等优点,被广泛应用于各个领域。
原理气压传动的基本原理是利用气体的压缩性质来实现能量转换。
通过压缩机将空气压缩成高压气体,然后将高压气体传送到气缸中,推动活塞产生往复运动。
气缸通过连杆与其他机械部件相连接,从而将气压能转化为机械能。
组成气压传动主要由以下几个组件组成:压缩机:用于将周围空气压缩成高压气体的装置。
气缸:接受高压气体并产生往复运动的装置。
活塞:在气缸内部运动的部件,通过推动该活塞实现气压能的转换。
连杆:将活塞与其他机械部件连接的部件,将气缸的往复运动转换为其他形式的运动。
液压传动与气压传动的各自优势
液压传动与气压传动的各自优势发布时间:2013-04-13对于气动和液压不了解的人,很多人的第一印象就是气动是高科技产品,在作用和用途上要高于液压传动,最起码一览液压英才网招聘顾问小磊刚接触液压的时候就是这么认为的,甚至到现在也一直模糊的认为气压传动的技术含量要高于液压传动的技术含量,到底是不是这样呢?一览液压英才网招聘顾问小磊特意请教了一览液压英才网的招聘专家李工李先生,下面是液压李工对于液压和气动的解释,特意在此与大家一起分享。
“液压和气动吧,不能说谁好谁不好,只是各自的侧重点不一样罢了,你认为气压是高科技,其实气压有它的优点,例如:1、气动装置结构简单、轻便、安装维护简单。
压力等级低、故使用安全。
说起这个压力等级低吧,其实他只是在安全方面有它的优势,其实相对于液压来说他的效率是较低所谓,比如液压缸工作压力最高的能到20多兆帕,气缸最高1兆帕,通常在0.5-0.6兆帕。
也就是说相同尺寸的缸液压的出力能到气缸的20倍。
2、工作介质是取之不尽的空气、空气本身不花钱。
排气处理简单,不污染环境,成本低。
3、输出力以及工作速度的调节非常容易。
气缸的动作速度一般为50~500mm/s,比液压和电气方式的动作速度快。
4、可靠性高,使用寿命长。
电器元件的有效动作次数约为百万次,而SMC的一般电磁阀的寿命大于3000万次,小型阀超过2亿次。
5、利用空气的压缩性,可贮存能量,实现集中供气。
可短时间释放能量,以获得间歇运动中的高速响应。
可实现缓冲。
对冲击负载和过负载有较强的适应能力。
在一定条件下,可使气动装置有自保持能力。
6、全气动控制具有防火、防爆、防潮的能力。
与液压方式相比,气动方式可在高温场合使用。
7、由于空气流动损失小,压缩空气可集中供应,远距离输送。
当然气动也不是万能的,要不然就不会有那么多大公司专注与液压机械制造了是吧,气压的不足之处在于:1、由于空气有压缩性,气缸的动作速度易受负载的变化而变化。
采用气液联动方式可以克服这一缺陷。
液压与气压传动电子教材 (2)
《液压与气压传动》教学大纲一、课程性质与任务1.课程性质:本课程是车辆工程专业的专业选修课。
2.课程任务:通过本课程的学习使学生了解和掌握液压传动技术的基本知识,典型液压元件的结构特点和工作原理;掌握液压基本回路的组成,典型液压传动系统的工作原理;液压传动系统的设计计算及其在工程实际中的应用等;通过实验课使学生对液压元件结构及液压传动系统有更深刻的认识,并掌握必要的实验技能和一定的分析和解决问题的实际能力。
二、课程教学基本要求通过对液压概念、液压元件和液压系统组成的介绍,让学生理解液压系统以及各组成元件的工作方式、工作原理、结构细节对性能的影响,最终达到自己设计液压系统的目的。
通过必要的理论学习和实验操作,使学生掌握基本的实验方法及实验技能,学习科学研究的方法,帮助学生学习和运用理论处理实际问题,验证消化和巩固基础理论;通过液压传动实验使学生初步具备液压元件、液压回路的调整和测试的综合能力;培养学生正确处理实验数据和分析实验结果的能力,运用所学的理论解决实际问题的能力,提高学生的综合素质。
使学生同时具备将抽象的液压原理用简洁的机构表达出来的能力。
教学中要坚持以学生为主体,教师为主导,充分调动学生学习的主动性和积极性,让学生主动参与教学全过程;课堂教学中要多采用模型、实物和现代教育技术,加强直观性教学,注意理论联系实际,重视培养学生的实际操作能力。
成绩考核形式:平时30%(作业、考勤、练习、实验),期末70%(考试)。
成绩评定采用百分制,60分为及格。
三、课程教学内容第一章绪论1.教学基本要求了解液压传动发展概述;理解压力、流量、速度的基本概念;掌握液压系统的工作原理、组成。
2.要求学生掌握的基本概念、理论通过本章教学使学生初步具有识别简单液压系统的技能,激起学生的学习热情和学习兴趣。
3.教学重点和难点教学重点是液压传动的工作原理,关于压力和流量的两个重要概念。
教学难点是液压系统的组成。
4.教学内容第一节液压与气压传动系统的工作原理1.液压与气压传动的工作原理2.液压与气压传动系统的组成3.液压与气压传动系统的职能符号第二节液压与气压传动的优缺点1.液压与气压传动的优点2.液压与气压传动的缺点第三节液压与气压传动的应用与发展1.液压与气压传动的应用2.液压与气压传动的发展第二章液压油与液压流体力学基础1.教学基本要求了解流体力学三个基本方程式:连续性方程、伯努利方程和动量方程的意义和计算;理解动力学基本概念:理想液体、恒定流动、迹线和流线等;掌握液体静力学基本方程及意义、压力、流量两个重要参数。
液压与气压传动
液压与气压传动液压与气压传动是现代工程领域常用的一种能量传递方式。
本文将从液压传动和气压传动的原理、应用领域、优缺点等方面进行详细介绍。
一、液压传动液压传动是一种以液体作为工作介质的传动方式。
液压传动主要由液压泵、液压缸、液压阀等组成。
其工作原理是利用泵将液压油加压后,通过阀控制液压油的流动来实现能量传递。
1. 液压传动的原理液压传动原理基于Pascal定律,即在任何封闭系统内,外加的压力改变会均匀传递到系统的各个部分。
液压传动通过控制液体的流动来实现机械部件的运动。
液压泵会产生一定压强的液压油,经过液压阀的控制,液压油进入液压缸,从而使液压缸产生推力,推动负载实现运动。
2. 液压传动的应用领域液压传动在众多领域中得到广泛应用。
例如,工程机械领域中的挖掘机、装载机等重型设备常采用液压传动。
汽车工业领域中的液压刹车、液压助力转向系统也是液压传动的典型应用。
此外,航空、冶金、军事等领域中也广泛使用液压传动。
3. 液压传动的优缺点液压传动的优点主要有:传动力矩大、速度可调、传动平稳、反应迅速、工作可靠等。
液压传动的缺点主要有:液压油易泄漏、工作温度高、噪音大等。
二、气压传动气压传动是一种以气体作为工作介质的传动方式。
气压传动主要由气压泵、气缸、气控阀等组成。
其工作原理是通过控制气体的压力和流量来实现能量传递。
1. 气压传动的原理气压传动原理基于Boyle定律和Charles定律,即在一定温度下,气体的压强与体积呈反比关系;气体的压强与温度呈正比关系。
气压传动通过控制气体的压力和流量来实现机械部件的运动。
气压泵将气体加压后通过气控阀控制气流的流动,从而推动气缸产生推力,实现负载的运动。
2. 气压传动的应用领域气压传动在一些特定领域中得到广泛应用。
例如,自动化生产线中常使用气压传动控制机械臂、夹具等设备。
汽车维修行业中的气动工具也大量采用气压传动。
此外,喷涂、抽吸、包装等行业中也常使用气压传动。
3. 气压传动的优缺点气压传动的优点主要有:传动力矩大、速度可调、反应迅速、结构简单、成本较低等。
液压与气压传动总结
液压与气压传动总结液压和气压传动技术是广泛应用于工程和机械领域的两种非电动力传动方式。
液压传动利用液体的压力传递功率,而气压传动则是利用气体的压力传递能量。
本文将对液压传动和气压传动进行综合比较和总结,分析其特点、应用领域以及优缺点。
首先,液压传动具有以下特点:1. 较高的传动效率:液压传动通过液体介质传递动力,减少了能量损失,传动效率较高。
2. 传动力矩大:液体不受限制,可以传递较大的力矩,适用于承载大负载的系统。
3. 调节性好:液压系统可以通过调节液体的压力和流量来实现传动的速度和力矩的调节,具有很好的调节性能。
4. 紧凑结构:液压元件体积小,传动系统结构紧凑,适用于有限空间的安装。
5. 可靠性高:液压传动系统结构简单,传动元件不易损坏,维修方便,具有较高的可靠性。
接下来,让我们对气压传动进行分析:1. 低成本:气压传动所需的元件和设备相对较为简单,成本较低。
2. 基础设施方便:气压传动使用空气作为传动介质,不需要额外的介质准备和储存,基础设施建设较为简单。
3. 安全性高:由于气压传动不使用易燃易爆的介质,因此具有较高的安全性。
4. 速度调节性好:气压传动可以通过调节气源的压力来实现传动速度的调节,具有较好的调节性能。
5. 绿色环保:气压传动不会产生废水、废液和废气,对环境友好。
液压传动和气压传动具有一些共同的应用领域:1. 工业和机械领域:液压和气压传动广泛应用于机床、冶金设备、矿山设备等工业和机械领域。
2. 汽车工业:液压和气压传动是汽车制动系统的重要组成部分,也广泛应用于汽车座椅调节、车身顶篷等部位的传动。
3. 航天航空领域:液压和气压传动被用于升降装置、操纵系统等航天航空设备中。
然而,液压传动和气压传动也存在一些不足之处:1. 液压传动的液体介质需要定期更换和维护,维护成本较高。
2. 气压传动的传动效率相对较低,不适用于需要高效率的场景。
3. 液压传动系统的工作噪音较大,不适用于对噪音有严格要求的场合。
液压与气压传动实验报告总结概述
液压与气压传动实验报告总结概述液压与气压传动是工程领域中常用的能量传递方式,通过液体或气体的压力传递来实现机械运动。
在这篇实验报告总结概述中,我将介绍液压与气压传动的基本原理、实验过程以及我的观点和理解。
一、液压传动的基本原理液压传动是利用液体(通常是油)作为工作介质,通过液体在封闭系统中的传递压力来实现能量的传递和控制。
在液压系统中,液压泵通过产生高压油将能量传送到执行元件,例如液压缸或液压马达,从而实现力的传递和工作机构的运动。
液压传动具有以下优点:1. 力矩大:液压系统可以通过增大液压泵和液压缸的尺寸来增加输出力矩。
2. 传动效率高:液压传动的机械效率一般在90%以上,能量损耗相对较小。
3. 传动平稳:液压传动具有压力稳定、传动平稳的特点,适用于需要平稳运动的工作场合。
二、气压传动的基本原理气压传动是利用压缩空气作为工作介质,通过压缩空气在气压系统中的传递来实现能量的传递和控制。
在气压系统中,气压源将空气压缩并输送到执行元件,例如气缸或气动马达,从而实现力的传递和机构的运动。
气压传动具有以下优点:1. 重量轻:相比液压传动,气压传动的元件更加轻便,适用于一些要求轻量化的应用场景。
2. 使用方便:气压源普遍易得,气压源输送的空气可以通过简单的气路控制来实现机械的运动和停止。
3. 安全可靠:气压传动中的压缩空气对环境和操作人员相对安全,有较高的安全性。
三、实验过程本次实验旨在实际观察液压和气压传动的工作原理,并通过实验数据和实际操作来分析比较它们的优缺点。
1. 实验装置搭建:根据实验要求,搭建液压装置和气压装置,并确保安全操作。
2. 测试液压传动:将液压泵连接到液压缸的进油口,通过操作液压泵使液压缸产生运动,观察液压系统的工作效果。
3. 测试气压传动:将气压源连接到气缸的进气口,通过气动开关操作气压传动装置,观察气压系统的工作效果。
4. 数据记录与分析:记录实验过程中的相关数据,如液压或气压的压力变化、液压缸或气缸的运动距离等。
液压与气压传动
液压与气压传动1. 引言液压传动和气压传动是常见的工程领域中的两种重要的能量传递方式。
它们都利用液体或气体作为传递能量的介质,通过压力差来实现机械运动。
本文将对液压传动和气压传动的原理、应用以及优缺点进行详细介绍。
2. 液压传动液压传动是利用压缩性小的液体(通常为油)传递动力以及实现机械运动的一种传动方式。
液压传动系统由液压泵、液压缸、液压阀以及连接它们的管路组成。
其中,液压泵将机械能转化为液压能,液压阀控制液体的流动方向和压力,液压缸利用液体的压力来实现机械运动。
液压传动具有以下优点: - 高效性:液压传动具有高能量传递效率,能够快速实现工作装置的运动。
- 大功率传递:液压传动能够传递大功率,适用于重载、高速、高精度的工作任务。
- 正反转灵活:液压传动系统可以实现正向和反向的灵活控制,使得机械装置的运动更加灵活多样。
然而,液压传动也存在一些缺点: - 液压系统的维护成本较高,需要定期更换液压油以及维护液压泵、液压缸等组件。
- 系统的密封性要求较高,一旦密封件出现问题,会导致液压系统泄漏。
- 液压系统运行噪声较大,对于噪声要求严格的工作环境可能存在不适应的问题。
3. 气压传动气压传动是利用压缩空气传递动力以及实现机械运动的一种传动方式。
气压传动系统由气压泵、气动执行元件以及连接元件组成。
其中,气压泵将机械能转化为气压能,气动执行元件利用气压力来实现机械运动。
气压传动具有以下优点: - 气压传动系统的响应速度快,能够迅速实现工作装置的运动。
- 气体是可压缩的介质,可以通过调节气压来实现对机械装置的精准控制。
- 对环境要求低:气压传动系统可以耐受较高的温度、湿度等环境变化。
然而,气压传动也存在一些缺点: - 能量传递效率较低:气体的压缩性导致气压传动系统相对于液压传动来说能量传递效率较低。
- 功率受限:由于气体的压缩性,气压传动系统的功率相对较小,适用于低功率的工作任务。
- 气压传动系统存在一定的漏气问题,这可能导致系统的工作稳定性下降。
液压与气压传动
3
纺织印染行业
空气传动在纺织印染行业中用于机动车、染色机、印花机、拉幅机、细纱机、绷马、卷绕机、挠 绒机、剪毛机、缝纫机等设备。
汽车气压传动的应用
1
制动系统
制动气压系统是现代汽车的标准配置,使用气送式液压技术实现制动。它比液压 制动系统更容易维修和保养。
2
悬挂系统
汽车气压悬挂技术主要是针对高级别的豪华轿车或SUV所采用的,通过碰撞传感 器、弹簧和气压缓冲杆等实现悬挂调节。
油管管路
将液体传输到各液压元件,并保持良好的密封性和 可靠性。
压力表和油温计
用于显示液压系统压力和温度,监控液压系统运行 状态。
控制阀
控制液压系统压力、流量、方向、线速等参数。
液压传动应用场景
1
冶金机械
2
钢铁行业和有色金属冶炼业使用大量液压传
动设备,如轧机、冷却机、混铁炉等。
3
工程机械
液压传动常用于挖掘机、起重机、铲运机等 工程机械中,提高运行效率和精度。
3
结构件和安全系统
气压技术也用于汽车挂架结构件、座椅调剂和安全系统等,如安全气囊、气囊卷 扬器、气囊电子控制系统等。
液压传动的故障排除
1 常见故障
2 检修方法
液压传动系统常见故障有油温过高、油流量差、 压力偏低等问题,这些问题可能是由于液体流动 障碍、元件或管路损坏或液压系统过载所导致的。
液压传动故障排除方法一般是逐个排查三大元件 并修理、更换。同时,应常规进行检验、清洁和 添加润滑油等维护保养工作。
液压缸的运动力从小到大,速度从 慢到快,使得其在机械设备上所起 的作用也有所差异。
液压泵原理与应用
工作原理
由于变径装置的作用,完成将机械 能转化为液压能的功能,压缩油液 并驱动输液管道,从而播种牧草等 农业设备的空气式喷雾。
液压、气压、机械、与电气传动比较
液压传动的优缺点与其它传动方式相比,液压传动具有以下优缺点。
一、液压传动的优点1) 液压传动可以输出大的推力或大转矩,可实现低速大吨位运动,这是其它传动方式所不能比的突出优点。
2) 液压传动能很方便地实现无级调速,调速范围大,且可在系统运行过程中调速。
3) 在相同功率条件下,液压传动装置体积小、重量轻、结构紧凑。
液压元件之间可采用管道连接、或采用集成式连接,其布局、安装有很大的灵活性,可以构成用其它传动方式难以组成的复杂系统。
4) 液压传动能使执行元件的运动十分均匀稳定,可使运动部件换向时无换向冲击。
而且由于其反应速度快,故可实现频繁换向。
5) 操作简单,调整控制方便,易于实现自动化。
特别是和机、电联合使用时,能方便地实现复杂的自动工作循环。
6) 液压系统便于实现过载保护,使用安全、可靠。
由于各液压元件中的运动件均在油液中工作,能自行润滑,故元件的使用寿命长。
7) 液压元件易于实现系列化、标准化和通用化,便于设计、制造、维修和推广使用。
二、液压传动的缺点1) 油的泄漏和液体的可压缩性会影响执行元件运动的准确性,故无法保证严格的传动比。
2) 对油温的变化比较敏感,不宜在很高或很低的温度条件下工作。
3) 能量损失(泄漏损失、溢流损失、节流损失、摩擦损失等)较大,传动效率较低,也不适宜作远距离传动。
4) 系统出现故障时,不易查找原因。
综上所述,液压传动的优点是主要的、突出的,它的缺点随着科学技术的发展会逐步克服的,液压传动技术的发展前景是非常广阔的。
气压传动的优缺点优点1·用空气做介质,取之不尽,来源方便,用后直接排放,不污染环境,不需要回气管路因此管路不复杂。
2·空气粘度小,管路流动能量损耗小,适合集中供气远距离输送。
3·安全可靠,不需要防火防爆问题,能在高温,辐射,潮湿,灰尘等环境中工作。
4·气压传动反应迅速。
5·气压元件结构简单,易加工,使用寿命长,维护方便,管路不容易堵塞,介质不存在变质更换等问题。
液压传动与气压传动
回章首第八章液压传动与气压传动气体传动§8-1 概述§8-2 液压与气压传动的工作原理§8-3 液压传动系统的组成§8-4 液压传动系统的故障分析§8-5 气压传动系统简介回章首§8-1 概述1. 液压与气体传动的概念2. 液压与气体传动的应用与发展3. 液压与气体传动的优缺点回章首液压传动的概念✓以流体作为工作介质,利用密封工作容积内流体的压力变化来完成由原动机向工作装置的运动和动力的传递、转换✓以空气作为工作介质,利用密封工作容积内空气的压力变化来完成由原动机向工作装置的运动和动力的传递、转换气体传动的概念1.液压与气压传动的概念章首(2)发展(1)应用工程机械飞行器等与电子技术、传感技术、控制技术相结合2. 液压与气压传动的应用与发展章首章首的主要优缺点3.液压与气压传动的主要优缺点(1)液压传动的优缺点(2)气压传动的主要优缺点章首主要优缺点液压装置体积小,重量轻,结构紧凑。
液压装置工作比较平稳,适用于频繁换向。
液压装置能在大范围内实现无级调速液压传动易于实现自动化,能很方便地实现远程控制液压元件大多已实现了标准化、系列化和通用化液压元件寿命长,有循环散热功能和自润滑功能(1)液压传动的优缺点:优点工作过程中有较多的能量损失,效率较低。
对油温变化比较敏感,其性能受温度影响较大制造精度高导致成本较高。
工作介质必须保持清洁、干净。
出现故障时不易找出原因。
缺点章首主要优缺点(1)气压传动的优缺点:优点缺点空气介质的获取、处理很方便,不会对环境造成污染。
工作环境适应性好。
适合高净化、无污染的场合。
空气的粘度很小,适合远距离输送。
气动控制比液压控制动作迅速、反应快。
使用寿命长,适于标准化、系列化和通用化。
管道不会堵塞,系统维护简单,也不存在介质变质问题。
空气可压缩性较大,运动速度的稳定性较差。
气动系统的压力级不高,总的输出力不会很大。
不能适用于对信号传递速度要求十分高的复杂系统中。
液压与气压传动小结
液压小结第一章液压传动基础知识1、液压与气压传动是研究以有压流体(压力油或压缩空气)为能源介质,来实现各种机械的传动和自动控制的学科。
2、液压和气压传动中工作压力取决于负载,而与流入的流体多少无关。
3、液压与气压传动的活塞的运动速度取决于进入液压(气压)缸(马达)的流量,而与流体压力大小无关。
4、液压传动和气压传动是以流体的压力能来传递动力的。
5、液压与气压传动系统主要由以下几个部分组成:能源装置、执行装置、控制调节装置、辅助装置和传动介质。
6、液压传动的优点:①便于实现无级调速;②在同等功率下体积小、重量轻、惯性小结构紧凑;③温升热量可直接由油液带走;④控制调节简单,操纵省力;⑤易于实现过载保护;⑥反应快、能频繁起动、换向,易于实现回转、直线运动。
7、液压传动的缺点:①油液为工作介质,易泄漏,有污染;②能量损失大,传动效率低;③液压传动对油温敏感,不宜在很低或很高温度下工作;④油液有可压缩性,对负载敏感,难以保证严格的传动比;⑤元件制造精度高,价格高;⑥出现故障时不易查找原因。
8、气压传动与液压传动相比的优点:①介质是空气,来源方便;②粘度小,流动压力损失小;③工作压力低,元件的精度低,容易制造;④维护简单,使用安全;⑤场地、材料、环境的适应能力强。
9、气压传动与电气、液压传动相比的缺点:①气压传动装置的信号传递速度限制在声速范围内,工作频率和响应速度远不如电子装置;②空气的压缩性远大于液压油的压缩性,因此在动作的响应能力、工作速度的平稳性、动作的稳定性方面不如液压传动;③气压传动系统出力较小,气动装置体积大,传动效率低;④因空气无润滑性,元件需另设润滑;⑤气压传动有较大的排气噪声,需加装消声器。
10、液压传动工作介质的体积模量和温度、压力有关:温度增加时,体积模量值减小;压力增大时,体积模量值增大。
11、液体在外力作用下流动(或有流动趋势)时,分子间的内聚力要阻止分子相对运动而产生一种内摩擦力,这种现象叫做液体的粘性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

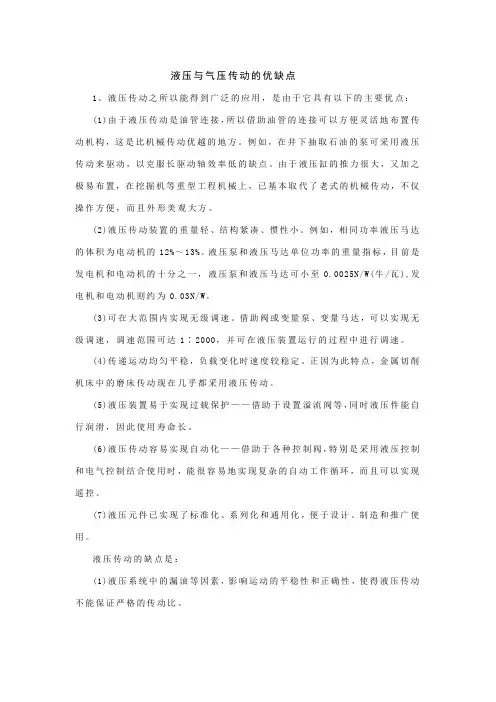

1、液压传动之所以能得到广泛的应用,是由于它具有以下的主要优点:
(1)由于液压传动是油管连接,所以借助油管的连接可以方便灵活地布置传动机构,这是比机械传动优越的地方。
例如,在井下抽取石油的泵可采用液压传动来驱动,以克服长驱动轴效率低的缺点。
由于液压缸的推力很大,又加之极易布置,在挖掘机等重型工程机械上,已基本取代了老式的机械传动,不仅操作方便,而且外形美观大方。
(2)液压传动装置的重量轻、结构紧凑、惯性小。
例如,相同功率液压马达的体积为电动机的12%~13%。
液压泵和液压马达单位功率的重量指标,目前是发电机和电动机的十分之一,液压泵和液压马达可小至W(牛/瓦),发电机和电动机则约为W。
(3)可在大范围内实现无级调速。
借助阀或变量泵、变量马达,可以实现无级调速,调速范围可达1∶2000,并可在液压装置运行的过程中进行调速。
(4)传递运动均匀平稳,负载变化时速度较稳定。
正因为此特点,金属切削机床中的磨床传动现在几乎都采用液压传动。
(5)液压装置易于实现过载保护——借助于设置溢流阀等,同时液压件能自行润滑,因此使用寿命长。
(6)液压传动容易实现自动化——借助于各种控制阀,特别是采用液压控制和电气控制结合使用时,能很容易地实现复杂的自动工作循环,而且可以实现遥控。
(7)液压元件已实现了标准化、系列化和通用化,便于设计、制造和推广使用。
液压传动的缺点是:
(1)液压系统中的漏油等因素,影响运动的平稳性和正确性,使得液压传动不能保证严格的传动比。
(2)液压传动对油温的变化比较敏感,温度变化时,液体粘性变化,引起运动特性的变化,使得工作的稳定性受到影响,所以它不宜在温度变化很大的环境条件下工作。
(3)为了减少泄漏,以及为了满足某些性能上的要求,液压元件的配合件制造精度要求较高,加工工艺较复杂。
(4)液压传动要求有单独的能源,不像电源那样使用方便。
(5)液压系统发生故障不易检查和排除。
总之,液压传动的优点是主要的,随着设计制造和使用水平的不断提高,有些缺点正在逐步加以克服。
液压传动有着广泛的发展前景。
2、气压传动的优点
(1)空气随处可取,取之不尽,节省了购买、贮存、运输介质的费用和麻烦;用后的空气直接排入大气,对环境无污染,处理方便。
不必设置回收管路,因而也不存在介质变质、补充相更换等问题。
(2)因空气粘度小(约为液压油的万分之一),在管内流动阻力小。
压力损失小,便于集中供气和远距离输送。
即使有泄漏,也不会像液压油一样污染环境。
(3)与液压相比,气动反应快,动作迅速,维护简单,管路不易堵塞。
(4)气动元件结构简单、制造容易,适于标准化、系列化、通用化。
(5)气动系统对工作环境适应性好,特别在易燃、易爆、多尘埃、强磁、辐射、振动等恶劣工作环境中工作时,安全可靠性优于液压、电子和电气系统。
(6)空气具有可压缩性,使气动系统能够实现过载自动保护,也便于贮气罐贮存能量,以备急需。
(7)排气时气体因膨胀而温度降低,因而气动设备可以自动降温,长期运行也不会发生过热现象。
