三相智能表说明书(0.2S)
三相交流智能数显表使用说明书
深圳圣斯尔电子技术有限公司
TEL:0755-83766901~5(5 线) FAX:0755-83762478
地址:深圳福田区梅林路 42 号深政汽修大厦 409 网址:
· 传 递 成 功 感 知 卓 越
示:P.CT)
3
IB
HOLD(保留功能)
同 IA
4
IC
HOLD(保留功能)
no
no
no
no
10(%) 10(%) 10(%) 10(%)
1 1
备注 量程的 1%到 120%(三相电压) 量程的 1%到 120% 量程的 1%到 120% 量程的 1%到 120% no,代表无上下限设置,H 代表 上限报警,L 代表下限报警 no,代表无上下限设置,H 代表 上限报警,L 代表下限报警 no,代表无上下限设置,H 代表 上限报警,L 代表下限报警 no,代表无上下限设置,H 代表 上限报警,L 代表下限报警 量程的 1%到 120% 量程的 1%到 120% 量程的 1%到 120% 量程的 1%到 120% 三相电压比例 三相电流比例
可设) 开关量输出(可选):继电器输出,接点容量 AC 250V/5A 工作电源:AC/DC 85~265V 功耗:≤3.5VA
深圳圣斯尔电子技术有限公司
TEL:0755-83766901~5(5 线) FAX:0755-83762478
地址:深圳福田区梅林路 42 号深政汽修大厦 409 网址:
1
只读
-12000~+12000
0x000D
A 相功率因数
1
只读
-10000~+10000
0x000E
B 相功率因数
1
只读
0.2S级0.5S级1级三相智能电能表说明书
DT(S)Z63型 三相智能电能表使用说明书一、概述DT(S)Z63型三相智能电能表是新一代智能型高科技电能计量产品,适用于额定电压为220V/380V 、57.7/100v ,频率为50Hz的三相交流有功电能的多费率计量。
它体积小,重量轻,并具有高可靠、高精度、长寿命等优点。
它适应电压范围宽,且整机出厂后无须调整。
可广泛应用于城市、农村或工厂企业三相交流电的分时计量以及阶梯结算的场合。
本产品符合国标GB/T 17215.322-2008《交流电测量设备特殊要求:静止式有功电能表(0.2S级和0.5S级)》、GB/T17215.321-2008《交流电测量设备特殊要求:静止式有功电能表(1级和2级)》、GB/T17215.323-2008《交流电测量设备特殊要求:静止式无功电能表(2级和3级)》、GBT17215.211-2006《交流电测量设备通用要求、实验和实验条件》、DL/T614-2007《多功能电能表》及国家电网公司企业标准Q/GDW 354-2009《智能电能表功能规范》等标准、Q/GDW 356-2009《三相智能电能表型式规范》、Q /GDW 357-2009《0.2S级三相智能电能表技术规范》、Q/GDW 358-2009《0.5S级三相智能电能表技术规范》、Q/GDW 363-2009《1级三相智能电能表技术规范》。
通讯规约符合DL/T645-2007《多功能电能表通讯协议》及其备案文件的要求。
本产品具有调制式红外通讯接口和2路RS485通讯接口,方便现场抄表和远程抄表。
二、工作原理被测三相交流电压和电流经过高精度采样后送到专用电能计量芯片经过一系列数字处理后,转换成与有功功率成正比的脉冲频率信号送给微处理器,微处理器将脉冲信号依据结算日和冻结指令及依据费率时段进行分时累加,得到总电量和各种冻结电量及各费率电量进行累加,结果保存到数据存贮器中。
微处理器同时完成显示和与外部进行信息交换的功能,其原理框图如下图所示:三、功能特点3.1计量功能a)具有正向有功电能、反向有功电能计量功能,能存储其数据,并可以据此设置组合有功。

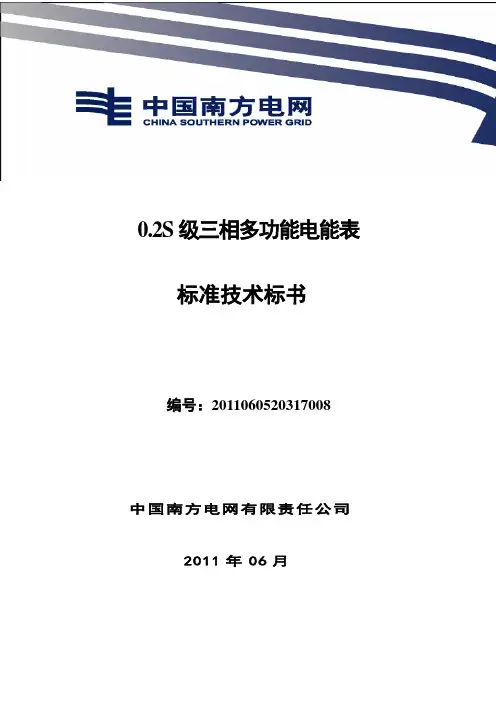

2011年南方电网公司0.2S三相多功能电能表标准技术标书
0.2S级三相多功能电能表标准技术标书编号:2011060520317008中国南方电网有限责任公司2011年06月目录1 总则 (1)2 技术要求 (1)3 工程保证 (1)3.1质量保证 (1)3.2进度保证 (1)4 对投标商的要求 (2)4.1投标商资格 (2)4.2对应标书要求 (2)4.3投标方职责 (2)5 招标方职责 (2)6 包装、运输、安装、调试和现场服务 (3)6.1产品贴标要求 (3)6.2包装和运输 (3)6.3到货验收 (3)7 安装调试和现场服务 (3)8 培训 (3)9 对元器件的要求 (4)10 需随设备提供的资料 (5)11 保修要求 (5)12 供货范围 (5)附件1《南方电网公司0.2S级三相多功能电能表技术规范》1总则1.1 本招标技术文件适用于中国南方电网责任有限公司(招标方,简称南方电网公司)“2011年度营销项目设备材料公开招标”0.2S级三相多功能电能表的招标工作,它提出了功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定,但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文,投标方应按相应标准的条文进行设备设计、制造、试验和安装。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议,则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议,不管是多么微小,都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时,按较高标准执行。
1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜,由买、卖双方协商确定。
1.7 投标方在应标招标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
42方形之 智能三相数显电压表用户手册说明书
42方形之 智能三相数显电压表用户手册 乐清市立业科技仪器仪表厂乐清市立业科技仪器仪表厂 销售热线;************* 传真:*************一、功能综述智能三相数显压表是根据我国对电力设备的运行和监控要求而设计的,用户可以通过面板按键整定PT 参数,直观显示系统一次母线电压,数码管同时显示三相电压值,显示清晰美观,能直接取代传统的模拟指针表,是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
二、主要技术指标2.1、信号输入 标称输入电压:AC 100V 、400V 允许过量程:瞬时:电压2倍/2秒; 持续:1. 2倍 2.2、测量输入范围:低压型0 ~ 500V (直接输入)高压型0~120V (电压互感器二次输入) 2.3、显示范围:低压型0.0 ~ 9999V ,小数点根据量程自动切换 高压型 0.000 ~ 999.9 kV ,小数点根据量程自动切换 2.4、精度:0.5 %2.5、绝缘强度: IEC 60255-5 2KVrms-1min 2.6、环境承受能力:工作 IEC 60068-1和2 0℃~+55℃储存 IEC 60068-1和2 -25℃~+70℃湿热 IEC 60068-1-3 93%RH 40℃2.7、使用场合:无腐蚀性气体及金属粉尘,海拔高度< 3000 m2.8、工作电源及功耗: AC ( 85~265)V 或DC ( 100~275)V ≤5VA 三、显示与按键操作说明第一排显示UAN 或UAB ,第二排显示UBN 或UBC ,第三排显示UCN 或UCA ;按住键持续4秒,放掉仪表自动进入设定状态,按选择要设定的菜单,选择好菜单后按进入参数整定,若退出选择菜单3设定。
项整定的为线路所用PT四、外型尺寸与面板示意图五、使用与订货注意事项5.1、用户在使用前必须仔细阅读使用手册,严格按照手册规定的方法进行接线和操作整定,否则会影响到使用安全和仪表的正常运行;5.2、用户订货前必须事先参考有关仪表的产品说明,根据实际需要作功能选择; 5.3、用户在订货时请标明测量的电压等级,以便为您提供最佳面板显示单位; 5.4、请按照规定的相位接入电压信号,切勿接反; 5.5、未经许可,不得擅自拆开仪表;5.6、本产品附件:安装配件 1付,说明书 1份,合格证 1份; 5.7、本产品自出厂之日起质保1年,终身维修; 六、输入/输出典型接线图注:1、根据用户实际需求,会改动某些端子的功能,用户以供货产品的技术协议或机壳后面的接线指示图为准2、用户根据需要选择三相三线或三相四线接线方式,三相三线显示线电压,三相四线显示相电压七、接线方式。
三相四线费控智能电能表使用说明书
三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体,实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等,并实现用户的预付费功能,又可灵活预置多种功能:超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485接口,方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施,保证电表可靠运行,从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据,因此可保证整机长期稳定工作。
精度基本不受频率,温度、电压变化影响。
整机体积小,重量轻,密封性能好,可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安全认证,可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置,进而对用户的用电实施远程管理。
1.1.3、当电源失电后,锂电池作为后备电源,可以保证内部数据不丢失,日历,时钟、时段程序控制功能正常运行,来电后自动投入运行。
在电能表端钮盒上设置有光电耦合脉冲输出接口,以便于进行误差测试和数据采集,脉冲输出常数与标牌标志的表常数一致。
1.1.4、电表运行信息可由手持电脑、 RS485 接口两种媒介传输,电力部门可根据本地区具体情况自行选择一种或多种传输方式。
电能表通讯规约符合DL/T645 。
三相四线费控智能电能表使用说明书- 4 -二、原理与主要技术参数: A 、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后,计算出各相电压、电流、功率、电能,CPU 中央处理器通过SPI 口读取有关数据量,并通过程序处理求出各总电量、费率电量、需量、功率因素等。
DSZ532型三相三线智能电能表使用说明
技术说明书杭州百富电子技术有限公司三相智能电能表HANG ZH O U PA X EL ECTRONI C TECHN OLO GY CO.,LT D.杭州百富电子技术有限公司Add :NO.500,12Road Hang Zho u Ec onomic&Technological Development Zone.(Xia Sha),Hangzho u,P .R hina Tel:Fax:24-hour service hotline :8E-mail:C P .C:31001+86-571-86714170+86-571-86714200+86-571-86714167+86-571-86714201800-85714018008571401@ 制造地地址杭州经济开发区下沙号大街号电话传真小时服务热线::()12500::248E-mail:800-8571401邮编:31001+86-571-86714170+86-571-86714200+86-571-86714167+86-571-867142018008571401@ HANGZHOU PAX EL ECTRONICTECHNOLOGY CO.,LTD.DTZ532DSZ532PAX ELECTRICITYSD39E-J-A100-002型PDF 文件使用 "pdfFactory" 试用版本创建 ÿ ÿ ÿ17序号31323334353637383940414243B 相失压期间正向有功总电量C 相失压期间正向有功总电量A 相电压B 相电压C 相电压A 相电流B 相电流C 相电流瞬时总有功功率瞬时A 相有功功率瞬时B 相有功功率瞬时C 相有功功率结算日显示项目数据显示格式循环显示XX XXX X.XX kWh XX XXX X.XX kWh XX X.X V XX X.X V XX X.X V XX X.X XX A XX X.X XX A XX X.X XX A XX.XX XX k W XX.XX XX k W XX.XX XX k W XX.XX XX k W XX.XX●●●●●●●●●●●●●按键显示PDF 文件使用 "pdfFactory" 试用版本创建w 一、概述DTZ532/DSZ532系列三相智能电能表是我公司为满足国家电网公司“计量、抄表和收费标准化建设”要求,基于全新软硬件平台精心推出的新一代计量计费装置。
三相三线多功能电表使用说明书
珠海国测(恒通)电能仪表科技有限公司DSSD25(6EJ)、DTSD25(6EJ)电子式三相多功能电能表使用说明书文件编号:版本:01页数:页编制:审核:标准化: 批准: 日期:日期:日期: 日期:目录1. 概述2. 主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术,由我公司精心设计和制造的新一代电能表,它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能,能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求,其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能,其性能稳定,精确度高,操作方便,是适应电能管理现代化的理想计量器具。
2. 主要功能2.1分时计量正向有功和反向有功电能;2.2可计量有功总电能及A、B、C分相有功电能;2.3分时计量正向无功和反向无功电能,正向无功和反向无功计量方式可设置;2.4分时计量正向有功、正向无功最大需量及其最大需量发生时间;2.5可编程多个时区、费率、日时段、公共假日及多套日时段表;2.6可实时测量各相电流、电压、功率、功率因数等参数;2.7具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录;2.8具有历史12个月正向有功用电量记录功能;2.9具有有功和无功测试端口,光电隔离;2.10可通过掌上电脑非接触式(红外通讯)设表(预编程)、抄表;2.11具有RS485远程通讯接口,通过RS485接口与PC机或掌上电脑进行通讯;2.12可以在停电的状态下不附加任何外置直流电源进行抄表,通过红外遥控器现场查看数据;2.13具有事件报警及故障报警功能;2.14通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据;2.15可实现参数自动轮显,轮显的参数(最多32项)和轮显时间、顺序可任意设置;2.16具有编程和编程禁止功能;2.17具有电量清零及需量复位功能;2.18具有电量冻结、整点负荷等功能;2.19电池更换简单容易。
三相智能电压表使用说明说明书
三相智能电压表使用说明一、产品功能简介1.具有三相过电压、欠电压、缺相、相序及三相电压不平衡检测功能,内部有报警蜂鸣器和输出继电器,其中欠电压、相序检测和三相不平衡检测为可选项。
复位方式可选自动或手动。
2.面板上窗口交替显示三相电压,下窗口切换显示过电压、欠电压设定值,有故障时显示故障代码。
3. 支持标准Modbus RTU 协议,可与PLC、组态软件通讯。
●可提供基于此产品的上位机三相电压监控软件,可实时观察电压值,实时监控报警,设定值修改等功能。
网站提供试用版下载。
●产品的功能、参数及监控软件可按用户要求定制二、技术参数表一:参数表参数名称 参数值 备注 测量范围 55~500VAC (型号:EVR-GHLC-3P) 无需辅助工作电源0~500VAC(型号:EVR-GHLC-3PP)需辅助工作电源(85~265VAC) 误差0.2级 继电器动作延时 0~99.9秒 设为0时约为50毫秒 输出继电器 触点及容量 2常开2常闭(带公共端)7A/250VAC 或7A/30VDC (阻性负载)具体见表二备注2功耗≤5VA 安装方式 35mm 导轨安装 外形尺寸 107 mm×93 mm×59mm 重量 <400克 使用环境 温度:-20~60℃,湿度:10~85%三、参数设置及调试表二:参数设置表名称 功能默认值及设置范围Modbus 地址 1(0~32) 过电压设定值(V) 400(0~500) 过电压延时动作时间(秒) 0(0~99.9) 欠电压设定值(V) 360(0~ )最大不能超过过电压设定值 欠电压延时动作时间(秒) 0(0~99.9) 三相电压不平衡百分比(%) (最大值-最小值)/最大值×100%10(1~100) 三相电压不平衡动作延时时间(秒) 0(0~99.9) 蜂鸣器报警时间(秒) 10(0~99.9)(如设置为99.9秒将长鸣) 电压频率选择 0(0:50Hz,1:60Hz) 复位方式 0(1:手动,0:自动) 相序检测 0(1:有效,0:无效) 欠电压保护选择 1(1:有效,0:无效) 三相不平衡保护选择 1(1:有效,0:无效)备注1、 在自动工作方式下,如电压波动较大引起继电器频繁动作,可适当增加延时。
三相智能表说明书
三相智能表说明书一、主要性能指标
显示位数位,显示范围:;
准确度等级:、级;
过载能力:持续:倍,瞬时:电流倍秒,电压倍秒。
标称输入:交流电流、;交流电压、、;
变送输出~、~;(扩展功能);
通讯接口,应用通讯规约(扩展功能);
带两路继电器输出(扩展功能);
电源: ; ~;
功耗:≤;
绝缘强度:;
二、仪表接线方法:请参照随机接线图
三、仪表设置
. 键盘按键:
:菜单编辑或数值位的右移(在数字输入状态下)。
:菜单项目的上移或数值递增。
:菜单项目的下移或数值递减。
:回退到上级菜单,在参数设置时回退且保存设置。
)指示灯:
“”:千单位,真实数值为显示值的一千倍。
“”:百万单位,真实数值为显示值的一百万倍。
. 设置操作说明
按键操作分查看和编程模式,查看模式只能查看参数,编程模式可对参数进行编辑。
按键操作后,若未对仪表进行操作,分钟后自动回退到测量状态。
) 工作模式
在正常情况下,仪表处于电量值正常显示工作状态。
这时按下键,进入查看状态,可查看仪表的参数。
) 显示字符说明
四、使用前注意事项
. 工作环境温度为~℃;
. 通电使用前请检查各端子接线正确、牢固;
. 通信格式和波特率都是出厂默认值为;
. 无标准仪器及非专业人员切勿进行调校;
. 回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故;
.当输入标称电流超过时,需另配电流互感器(二次电流)。
2 / 2。
仪歌 数显三相多功能液晶仪表 使用说明书
数显三相多功能液晶仪表上海仪歌电气有限公司(LCD)使用说明书Products Instructions非常感谢您使用本公司数显电力仪表,使用产品前请仔细阅读本说明书!一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输,可广泛应用变电站自动化,配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LED现场显示和远程RS-485数字接口通讯,采用MODBUS-RTU通讯协议。
二、技术参数技术参数指标输入网络三相三线(3P3L)、三相四线(3P4L)电压额定值AC110V、AC220V、AC380V、AC600V其他特殊规格需订制(订货时说明)过负载持续:1.2倍瞬时:2倍/5s功耗≤2VA(每相)阻抗>500kΩ测量精度真有效值侧量(RMS)精度0.2级电流额定值AC1A、AC5A(5A以上配互感器使用)过负载持续:1.2倍瞬时:10倍/5s功耗≤1VA(每相)阻抗<20mΩ测量精度真有效值侧量(RMS)精度0.2级频率45Hz-65Hz、精度0.1HZ显示方式段码LCD或LED数码管显示输出电能测量精度四象限计量、有功电能1.0级、无功电能2.0级脉冲输出有功电能和无功电能2路脉冲输出,光耦继电器脉冲常数3200通讯方式RS485ModBus-RTU协议波特率1200bps、2400bps、4800bps、9600bps默认为9600bps开关量输出上下限报警同一继电器输出,最多加4个变送输出电流输出:DC0-20mA、DC4-20mA、精度0.5级,电压输出:DC0-5V、0-10V、精度0.5级开关量输入4路无源干接点输入方式电源范围AC220V、AC/DC85V-265V、50Hz/60Hz 功耗≤5VA工作环境温度-10℃-55℃湿度25%RH≤湿度≤93%RH,不结露,无腐蚀性气体场合大气压86kPa-106kPa耐压输入/电源>2KV、输入/输出>2KV、电源/输出>1KV绝缘输入、输出、电源对机壳>50MΩ1)辅助电源:多功能电力仪表具备通用的(AC/DC)电源输入接口,若不作特殊声明,提供的是AC220V电源接口的标准产品,保证所提供的电源适用于该系列的产品,以防止损坏产品,如要特殊供电电压如AC/DC85V-265V、AC380V等可订做,订货时请注明。
三相三四线智能电能表使用说明指导书
三相三四线智能电能表使用说明指导书1 综合介绍1.1 概述DSZ331/DTZ341三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品,符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准,采用DL/T645-2007通信规约(有扩展)。
1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。
集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得有功电能和无功电能,微控制器依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
拟制:扶小飞2011-06-24 图号:OKRW2.702.635SS审核:拟 制: 扶小飞 2011-06-24 图 号:OKRW2.702.635SS 审 核:L C D 显示器Ia+Ia-Ib+Ib-Ic+Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+ 微控制器Ua Ub Uo Uc Uo 电压分压电路Uo uauo uo uoubuc 通信接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aU bU U U c n图1:工作原理简述(以三相四线表为例)1.3 技术参数1.3.1 主要技术参数项目 技术要求参比电压 3×220V/380V ,3×57.7V /100V , 3×100V电压测量范围 三相80%Un ~120%Un电流测量范围 1%Ib~6Ib互感器接入式:0.3(1.2)A,1(2)A,1.5(6)A, 5(6)A直通式:5(20)A,10(40)A,拟 制: 扶小飞 2011-06-24 图 号:OKRW2.702.635SS 审 核:15(60)A,20(80)A具体电流规格参见面板标识准确度等级 有功0.2S 、0.5S 级、1级 ; 无功2级工作温度 -25℃~60℃极限工作温度-40℃~70℃相对湿度 ≤95%(无凝露)频率范围 (50±2.5)Hz启动电流 互感器接入式表:1‰In(0.2s 级),1‰In(0.5s 级),2‰In(1级)直通表:4‰Ib(1级)功耗 <1.5W ,6VAMTBF ≥1×105 h设计寿命 10年拟 制: 扶小飞 2011-06-24 图 号:OKRW2.702.635SS 审 核:1.3.2 日历时钟 (DS3231SN 温补时钟) 时钟误差 ≤0.5 s/d (0℃~+40℃时:±2ppm;-40℃~+85℃时:±3.5ppm )时钟频率 1Hz电池寿命 10年电池连续工作时间≥5年1.3.3 光耦脉冲输出脉冲输出常数 出厂设置以仪表面板标识为准。
科陆三相智能电能表说明书
三相智能电能表说明书1 综合介绍1.1 概述DTZ/DSZ719三相四线/三相三线智能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它以MCU+计量芯片技术为基础,采用当今最新集成电路技术,根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW354-2009《智能电能表功能规范》、Q/GDW356-2009《三相智能电能表型式规范》等设计制造。
它集计量、监控、报警、显示、谐波测量、冻结、通讯功能于一身,能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量;能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量,以及最大需量发生的日期和时间;能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等;能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序等事件;能检测备用电池电压和监测负荷情况;能实现远程和红外抄表。
是实现配电管理现代化的重要组成部分,也是电力负荷管理系统的配套终端产品,与电力负荷管理主站配合可实现负荷的监测,是电力营销自动化系统中具有较高的实用价值的终端产品;而且具备多种扩展功能。
该表计适用于各电厂、变电站、计量关口和企事业单位。
1.2 工作原理简述本产品由计量芯片、高速数据处理器、实时时钟、数据接口设备组成。
在高速数据处理器的控制下,通过计量芯片获得有功电量、无功电量、功率、电压、电流、功率因数、电网频率等实时测量参数,并依据相应费率和需量等要求对数据进行处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
三相智能电能表说明书
计量功能………………………………………………………4
电参量测量功能…………………………………………………6
电压监测功能…………………………………………………7
电网负荷曲线数据记录功能…………………………………7
事件记录功能…………………………………………………8
指示为第Ⅳ象限时,表示当前的有功功率为正向,无功处于第Ⅳ象限。
电压的实时状态通过液晶下方的“电压指示符”(“Ua”、“Ub”、“Uc”)指示,“Ua”指示A相,“Ub”指示B相,“Uc”指示C相。当某相电压正常时,相应相别的“电压指示符”常显;当某相电压断相时,相应相别的“电压指示符”闪烁。
电流的实时状态通过液晶下方的“电流指示符”(“-Ia”、“-Ib”、“-Ic”)指示,每个指示符前面的“-”表示该相电流的方向,“Ia”指示A相,“Ib”指示B相,“Ic”指示C相。当某相有电流时,相应相别的“电流指示符”常显;当某相无电流(严重不平衡)时,相应相别的“电流指示符”闪烁。当某相电流正向时,相应相别的“电流指示符”前面的“-”不显示,当某相电流反向时,相应相别的“电流指示符”前面的“-”显示。
功耗
电压回路:每相≤、6VA;电流回路:每相≤(Ib)
工作/极限温度范围
-25℃~65℃/-40℃~75℃
相对湿度
≤95%(无凝露)
时钟内部电池参数
时钟误差
温补硬时钟,在工作温度范围内,≤d
内部时钟电池
容量:1块锂电池(SAFT/OMNICELL)
外部抄表电池
容量:2块3V锂电池(SAFT/OMNICELL)
1、概述…………………………………………………………………1
海兴电力三相费控智能电能表说明书
三相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围:本说明书适用以下三相费控智能电能表:请根据您的产品选择阅读。
版本:V1.01产品简介1.1概述本仪表采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品,关键元器件选用国际知名品牌的长寿命器件,提高了产品的可靠性和使用寿命。
可根据具体产品型号选配低压电力线载波通讯模块、微功率无线、GPRS通讯模块,以及CPU智能卡读写接口。
1.2依据标准有功精度等级为0.2S、0.5S级时引用GB/T17215.322-20081.3工作原理本款三相费控智能电能表工作原理如图1所示。
电能表工作时,电压、电流经取样电路分别取样后,送入专用电能芯片进行处理,并转化为数字信号送到CPU进行计算。
由于采用了专用的电能处理芯片,使得电压电流采样分辨率大为提高,且有足够的时间来更加精确的测量电能数据,从而使电能表的计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据,通过串行接口将专用电能芯片的数据读出,并根据预先设定的时段完成分时有无功电能计量和最大需量测量功能,根据需要显示各项数据、通过红外或485接口等进注:载波、微功率无线、GPRS、IC卡接口可选配1.4技术参数2 主要功能2.1电能计量 a) 有功电量计量● 计量总及各费率正反向有功电量。
● 计量组合有功总及各费率电能(组合方式可设置)。
● 计量A 、B 、C 三相正反向有功总电能。
b) 无功电量计量● 计量总及各费率四象限无功电量。
● 计量组合无功总及各费率电能(组合方式可设置)。
c) 以上各项电量按结算日存储,保存当前及上12个结算日的历史数据。
数据转存时间为月末24时(月初0时)或其它抄表日(1-28日)任意时刻。
图2 电能计量四象限注1:本图的参考矢量是电流矢量(取向右为正方向)。
+P )输出有功(注2:电压矢量U随相角φ改变方向。
注3:电压U和电流I间的相角φ在数学意义上取正(逆时针方向)。
三相多功能电力仪表 使用手册说明书
三相多功能电力仪表使用手册(适用于72 、80、96、120尺寸的单相电流表、单相电压表、三相电流表、三相电压表、多功能表)(液晶显示型)VER2.2 2022.11.25更新一、功能介绍● 测量功能电压测量:可直接测量或通过PT 测量三相相电压或线电压值,显示量程为999999V (测量范围10-450v )。
电流测量:可直接测量或通过CT 测量三相电流值,显示量程为9999A (测量范围0.005A-6A )。
有功功率:可测量三相总有功功率和分相(不含三相三)的有功功率,有符号位。
无功功率:可测量三相总无功功率和分相(不含三相三)的无功功率,有符号位。
功率因数:可测量三相总的功率因数和分相的功率因数,(范围为-1到+1)。
频率:可测量电网系统频率,单位为Hz 。
● 计量功能有功电量:可计量总有功电量和分相的有功电量。
电量采用累计的方式计算,除非用户清零,否则一 直累计到最大值后重新开始,电能计量的最大值为9999999kWh 。
总有功电量是分相有功电量的绝对值之和。
当电流大于0.005A 开始计量,电流大于0.25A (额定电流5A 的5%),满足计量精度标准 无功电度:可计量总的无功电量和分相的无功电量。
无功电量的单位为kvah 。
● 脉冲输出功能(选配)可选配脉冲输出:提供有功校验脉冲,为光耦开漏输出,使用时需要加5-24v 上拉,常数为3200imp/kWh 。
● 通讯功能(选配)485通讯,采用标准MODBUS-RTU 通讯协议。
波特率和数据格式可根据实际需要灵活配置。
在组网时,如果出现通讯不顺畅的现象,可在网路末端并联一个120欧姆左右的电阻进行信号匹配。
● 显示功能:采用高清白色段式液晶屏(LCD )显示,清晰直观。
● 开关量输入输出功能:(选配)仪表可选配最多8路开关量输入或4路开关量输出。
(使用方法见附加说明)二、安装尺寸和接线外形代号 外框尺寸mm A×B壳体尺寸mmC*C开孔尺寸mm E×F长度mm L72 72×72 66×66 67×67 38(短款)或58 80 83×83 75×75 76×76 38(短款)或5896 96×96 90×90 91×91 52 120 120×120110×110111×11171© Copyright reserved 安装、使用产品前请先阅读本操作手册,并保留备用1. 安装方式面板式安装,柜体的开孔尺寸可按照上表所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0.2S级三相智能电能表说明书1 概述DTZ545、DSZ535型三相智能电能表(以下简称"仪表")是华立仪表集团股份有限公司为满足国家电网公司智能电网建设需要而开发的高精度的智能仪表。
该仪表是多功能意义上的电能表,是在电能计量基础上重点扩展了信息存储及处理、实时监测、自动控制、信息交互等功能,这些功能都是围绕坚强智能电网建设而增加的,以满足电能计量、营销管理、客户服务为目的。
该仪表能精确地计量组合无功电能、正反向有功电能、四象限电量无功电能等电量数据,能准确记录正向有功、组合无功最大需量,能实时测量处理有功功率、无功功率、视在功率、电压、电流、功率因数和频率等电网参数;能实现分时控制、抄表日电量需量数据自动存储;还能实现负荷曲线大容量记录、电网质量记录、仪表当前运行状态记录、电网事件记录等功能。
该表还具有红外、RS485等通信接口和可扩展辅助电源功能,是实现电能分时计量和高效核算工作的理想智能设备。
该仪表采用大规模集成电路和SMT加工工艺,其设计、制造均具备现代国际先进水平。
该仪表选用国际著名品牌关键元器件,高可靠、长寿命;选用耐热阻燃且综合性能较好的PC+ABS材料底壳和罩壳,结构合理紧固耐用,防雨淋,绝缘和密封性能优良;该仪表时钟电池和停电抄表用电池相互独立,停电抄表用电池设计合理,易于更换和维护。
该仪表整体造型大方美观,色彩明快。
2 规格型号3 主要技术指标3.1 工作电源电压正常工作电压:0.8Un~1.2Un;极限工作电压:0.7Un~1.3Un。
3.2 工作温度和湿度正常工作温度:-25℃~60℃;极限工作温度:-40℃~70℃;相对湿度:25%RH~95%RH。
3.3 电网频率:正常电网频率:50Hz±2.5Hz。
3.4 时钟工作参数日计时误差:≤0.5s/d(23±2℃)。
电池容量:≥1200mAh。
工作时间:≥10年(用新电池)。
3.5 起动电流:有功0.001In(0.2S);3.6 潜动:具有防潜动逻辑设计。
3.7 重量:2kg。
3.8 外形:265×170×75 (见封底)。
本仪表符合GB/T 17215.322-2008《交流电测量设备特殊要求第22部分:静止式有功电能表(0.5S和0.2S)》和GB/T 17215.301-2007《多功能电能表特殊要求》等标准的要求。
通信规约根据客户要求。
4 主要功能4.1 计量功能4.1.1具有正反向有功电能量和四象限无功电能量计量功能,并可以据此设置组合无功电能量。
4.1.2具有分时计量功能;正反向各费率有功电能分别进行累计、存储。
4.1.3具有正向分相有功电能量计量功能。
4.2 需量记录功能4.2.1记录正、反向有功以及正反向有功各费率最大需量及其出现的日期和时间。
4.2.2最大需量测量采用滑差方式,需量周期和滑差时间可设置。
出厂默认值:需量周期15min、滑差时间1min。
需量周期可在5、10、15、30、60min中选择,滑差时间可在1、2、3、5min中选择。
4.2.3当发生电压线路上电、清零、时钟调整、时段转换、需量周期变更、功率潮流方向转换等情况时,仪表将从当前时刻开始,按照需量周期进行需量测量,当第一个需量周期完成后,按滑差间隔开始最大需量记录;在不完整的需量周期内,不做最大需量的记录。
4.2.4能存储12个月的结算周期最大需量数据。
4.3 时钟功能4.3.1具有温度补偿功能;在-25℃~+60℃的温度范围内:时钟准确度应≤±1s/d;在参比温度(23℃)下,时钟准确度≤±0.5s/d。
4.3.2时钟具有日历、计时、闰年自动转换功能。
4.3.3日期和时间的设置有防止非授权人操作的安全措施。
4.3.4广播校时不受密码和硬件编程开关限制,对时范围为±5分钟,否则不允许校时。
每天只能广播校时一次。
4.4 费率和时段4.4.1支持尖、峰、平、谷四个费率。
14个年时区,14个日时段。
4.4.2一年至少可设置2个时区;24小时内至少可以设置8个时段;时段最小间隔为15分钟,且应大于仪表内设定的需量周期;时段可以跨越零点设置。
4.4.3支持节假日和公休日特殊费率时段的设置。
4.4.4具有两套可以任意编程的费率和时段,并可在设定的时间点起用另一套费率和时段。
4.5 数据存储(以下抄表日指每月第1结算日)4.5.1仪表能存储最近12个抄表周期的正反向总电能和各费率电能数据;数据转存时间为设置的抄表日。
4.5.2仪表能存储最近12个抄表周期的正反向最大需量、各费率最大需量及其出现的日期和时间数据;数据转存的时间为设定的抄表日。
转存的同时,当月的最大需量自动复零。
4.5.3仪表电源失电后,所有存储的数据保存时间大于10年。
4.6 冻结功能4.6.1定时冻结:按照约定的时刻及时间间隔冻结电能量数据;至少保存近12次数据。
4.6.2瞬时冻结:在非正常情况下,冻结当前的日历、时间、所有电能量和重要测量的数据;至少保存近3次的数据。
4.6.3日冻结:存储每天零点的电能量,至少可存储2个月的数据量。
默认冻结时间为00时00分。
4.6.4约定冻结:两套时区表切换冻结、两套日时段表切换冻结,冻结转换时刻的电能量以及其他重要数据;冻结完成后切换时间归零。
4.6.5整点冻结:存储整点时刻或半点时刻的有功总电能,可存储近254次的冻结数据。
4.7事件记录4.7.1记录各相失压总次数,最近10次失压发生时刻、结束时刻及对应的电能量数据等信息。
4.7.2记录各相断相总次数,最近10次断相发生时刻、结束时刻及对应的电能量数据等信息。
4.7.3记录各相失流总次数,最近10次失流发生时刻、结束时刻及对应的电能量数据等信息。
4.7.4记录最近10次全失压发生时刻、结束时刻、及对应的电流值。
4.7.5记录电压(流)逆相序总次数,最近10次发生时刻、结束时刻及对应的电能量数据等信息。
4.7.6记录掉电总次数及最近10次掉电发生及结束的时刻。
4.7.7记录需量清零总次数及最近10次需量清零的时刻、操作者代码。
4.7.8记录编程总次数及最近10次编程的时刻、操作者代码、编程项的数据标识。
4.7.9记录校时总次数(不包含广播校时)及最近10次校时时刻、操作者代码。
4.7.10记录过负荷总次数、总时间及最近10次过负荷的持续时间。
4.7.11记录开表盖总次数及最近10次开表盖事件的发生、结束时刻。
4.7.12 记录开端钮盖总次数及最近10次开端钮盖事件的发生、结束时刻。
4.7.13 记录仪表清零事件的发生时刻及清零时的电能量数据。
4.8 实时参数检测可实时测量并计算各相的电压、电流、功率因数、有功功率、无功功率、视在功率、电网频率、表内温度、当前有功需量及当前无功需量等数据。
4.9 故障报警四种故障报警方式:LCD故障显示、LED光控报警指示、蜂鸣器声控报警、继电器报警。
用户可预先对事件选择不同报警方式报警提示。
4.10负荷曲线记录功能负荷曲线记录起始时间和采样间隔时间可分别设置,最小值为1分钟。
默认值为15分钟。
最多可记录六类负荷:电压电流频率通道、有无功功率通道、功率因数通道、有无功总电能通道、四象限无功总电能通道、当前需量通道。
可通过设置负荷控制字来实行关开。
4.11通讯功能通信信道物理层相互独立,任意一条通信信道的损坏都不影响其它信道正常工作。
4.11.1RS485通讯:RS485接口通信速率可设置,标准速率为1200bps、2400bps 、4800bps 、9600bps,缺省值为2400bps。
第二路485功能(可选)。
4.11.2红外通讯:调制型红外通讯,通讯波特率为1200bps。
4.12 输出功能4.12.1 脉冲输出:脉冲宽度:80ms±20ms。
4.12.2可编程的多功能输出口:仪表可通过编程实现三种检测信号的输出:时钟检测信号、需量周期结束信号、时段切换检测信号。
出厂默认为时钟检测信号输出(秒信号)。
仪表断电后自动恢复为时钟检测信号(秒信号)输出。
4.15 显示功能4.15.1液晶显示:数值显示位数8位,显示小数位可以设置。
上电先全屏显示20秒自检。
4.15.2指示灯显示:-有功脉冲指示灯:红色,平时灭,计量有功电能时闪烁;-无功脉冲指示灯:红色,平时灭,计量无功电能时闪烁;-报警指示灯:红色,正常时灭,报警时常亮。
5 仪表的外形及安装5.1 仪表的外形图说明:盖板内设有一块停电抄表电池、需量复位按键(上翻、下翻按键同时按)、编程许可按键(如下图)。
5.2 仪表的安装严禁带电安装,接线!5.2.1仪表在出厂前经检验合格并加铅封。
在安装使用前,应检查铅封是否完好,铅封完好即可安装使用,对无铅封或贮存期过久的仪表, 应请有关部门重新检验,合格的可安装使用。
5.2.2仪表应安装在室内通风干燥的地方,仪表用三个螺钉固定,按封底所示的安装尺寸210(226)×150固定在坚固、耐火、不易震动的物体上,确保安装使用安全、可靠,在有污秽或有可能损坏仪表的场所,仪表应用保护柜进行保护。
5.2.3仪表应按接线图所示的线路正确接线。
接线端钮盒的引入线建议使用铜线或铜接头,端钮盒内螺钉应拧紧,避免因接触不良或引线太细发热而引起烧毁。
5.2.4仪表按接线图正确接线,通电后即进入正常运行状态。
此时若用电,脉冲指示灯应闪烁, LCD应有显示。
5.2.5接线图和端子功能图5.2.5.1接线图注:若表计不带辅助电源功能,则11、12端子为空。
5.2.5.2功能端子图5.2.5.3有功或无功校验口示意图6 液晶显示说明6.1液晶屏各区域显示符号说明φ相角显示6.2 显示说明仪表在正常运行状态时,液晶数据显示提供了三种显示模式:自动循环显示、按键循环显示、自检显示,循环显示内容可设置。
仪表全屏显示20秒。
测量值显示位数8位,显示小数位可根据需要设置;显示时带国际单位。
6.2.1自动循环显示:定时自动开始顺序显示,每屏显示时间可设。
6.2.2按键循环显示:在定时显示或无显示状态下,按一次主显示编码键后进入该模式。
6.2.3自检显示:显示自检报警代码;报警代码应在循环显示第一项显示。
6.2.4停电显示:液晶显示关闭后,可用按键或其他非接触方式唤醒液晶显示;唤醒后如无操作,自动循环显示一遍后关闭显示;按键显示操作结束30秒后关闭显示。
停电唤醒后应能通过红外通信方式抄读表内数据。
7 编程和抄表说明7.1 安全防护为了确保数据安全,防止非授权操作,本仪表采用二级密码管理。
每级的权限级别按02、04递减。
7.2 编程允许。
由授权人打开小盖板的铅封,打开小盖板,按下编程开关按钮,LCD显示编程使能符号"",仪表即处于编程允许状态,此时可用PC 机或手持式终端输入正确的密码及通讯地址。
