给排水施工图设计深度详解
TH-SJ-W003-03-2011给排水施工图设计深度规定(住宅篇)
给排水专业施工图设计阶段图纸绘制深度规定（住宅篇）本规定适用于住宅小区给排水专业室内外施工图设计，目的是为了统一本专业施工图设计说明的格式及图纸的设计深度。
在施工图设计阶段，给水排水专业设计文件应包括图纸目录、施工图设计说明、主要设备表、设计图纸、计算书。
建筑单体：一、图纸目录：先列新绘制图纸，后列选用的标准图或重复利用图。
二、设计施工说明：1．设计说明：1.1设计依据简述，包括补充施工图阶段需要变更初设设计的内容及原因；1.2本工程及子项简介1.3给排水、消防系统等分系统介绍各个系统概况及原理，包括生活泵房、消防泵房等主要设备用房的位置及其主要的技术指标（如最高日用水量，最大时用水量，最高日排水量，最大时热水用水量，耗热量，循环冷却水量，各消防系统的设计参数及消防总用水量等）及控制方法；2．施工说明：2.1设备、阀门、管材等要求；2.2接口、管件、坡度、保温、试压、冲洗验收等要求；2.3管道防火措施、留洞套管及伸缩节等要求。
2.4凡不能用图示表达的施工要求；3.图例4.主要设备材料表按子项分别列出主要设备的名称、型号、规格（参数）、数量、备注使用运转说明。
5.有特殊需要说明的可分别列在有关图纸上。
三、建筑给水排水图纸1．平面图1.1绘出给水排水、消防给水、雨水管道布置平面图、立管位置及编号，平面图中各类管线应将各自的管道标识表示出来；绘出地下层、底层平面应注明引入管、排出管等与建筑物的定位尺寸及管径；绘出管道穿建筑外墙的防水套管形式及穿内部剪力墙的套管形式、套管图例及标注说明表；绘出管道穿楼板留洞（洞口尺寸大于300×300）、留洞图例及标注说明；一层平面图中需有指北针等；1.2当采用展开系统原理图时，应在平面图中标注管道管径、标高（给水管安装高度变化处，应在变化处用符号表示清楚，并分别标出标高；排水横管应标注管道起点或终点标高及穿墙设置套管处标高），管道密集处应在该平面图中画横断面图将管道布置定位表示清楚；1.3各楼层建筑平面应有标高，如卫生间及设备间地面有降板、平面标高有不同时，应另加注；各层应表示灭火器放置地点；典型楼层核心筒水管井应补充放大图；1.4若管道种类较多，在一张图纸上表示不清楚时，可分别绘制给排水平面图和消防给水平面图；1.5对于给排水设备及管道较多处，如泵房、水池，水箱间、热交换器站，饮水间、卫生间、水处理间、报警阀间、气体消防贮瓶间等，当上述平面不能交待清楚时，应绘出局部放大平面图。

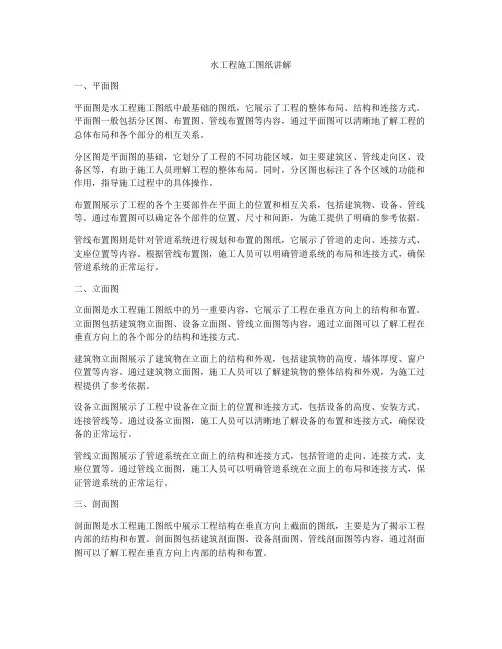

水工程施工图纸讲解
水工程施工图纸讲解一、平面图平面图是水工程施工图纸中最基础的图纸，它展示了工程的整体布局、结构和连接方式。
平面图一般包括分区图、布置图、管线布置图等内容，通过平面图可以清晰地了解工程的总体布局和各个部分的相互关系。
分区图是平面图的基础，它划分了工程的不同功能区域，如主要建筑区、管线走向区、设备区等，有助于施工人员理解工程的整体布局。
同时，分区图也标注了各个区域的功能和作用，指导施工过程中的具体操作。
布置图展示了工程的各个主要部件在平面上的位置和相互关系，包括建筑物、设备、管线等。
通过布置图可以确定各个部件的位置、尺寸和间距，为施工提供了明确的参考依据。
管线布置图则是针对管道系统进行规划和布置的图纸，它展示了管道的走向、连接方式、支座位置等内容。
根据管线布置图，施工人员可以明确管道系统的布局和连接方式，确保管道系统的正常运行。
二、立面图立面图是水工程施工图纸中的另一重要内容，它展示了工程在垂直方向上的结构和布置。
立面图包括建筑物立面图、设备立面图、管线立面图等内容，通过立面图可以了解工程在垂直方向上的各个部分的结构和连接方式。
建筑物立面图展示了建筑物在立面上的结构和外观，包括建筑物的高度、墙体厚度、窗户位置等内容。
通过建筑物立面图，施工人员可以了解建筑物的整体结构和外观，为施工过程提供了参考依据。
设备立面图展示了工程中设备在立面上的位置和连接方式，包括设备的高度、安装方式、连接管线等。
通过设备立面图，施工人员可以清晰地了解设备的布置和连接方式，确保设备的正常运行。
管线立面图展示了管道系统在立面上的结构和连接方式，包括管道的走向、连接方式、支座位置等。
通过管线立面图，施工人员可以明确管道系统在立面上的布局和连接方式，保证管道系统的正常运行。
三、剖面图剖面图是水工程施工图纸中展示工程结构在垂直方向上截面的图纸，主要是为了揭示工程内部的结构和布置。
剖面图包括建筑剖面图、设备剖面图、管线剖面图等内容，通过剖面图可以了解工程在垂直方向上内部的结构和布置。
市政公用工程设计文件编制深度规定-给水排水
《市政公用工程设计文件编制深度规定》一、总则1.1 本规定包括给水、排水、城市道路、城市桥梁、城市隧道、城市防洪、燃气、热力、城市轨道交通等市政公用工程的设计及其投资估算和概预算的编制。
其它市政公用工程可参照执行。
1.2 市政公用工程设计分为前期工作和工程设计两部分。
本《规定》前期工作中只包括工程可行性研究。
项目建议书和预可行性研究报告编制深度参照有关规定执行。
1.3 小型简单工程参照本规定可适当简化。
经主管部门批准，工程设计可按一阶段直接进行施工图设计。
1.4 设计文件的编制必须贯彻执行国家有关市政公用工程的政策和法令，应符合国家强制性标准条文和现行的市政公用工程建设标准设计规范（规程）和制图标准，遵守设计工作程序，各阶段设计文件应完整齐全，内容深度符合本规定的要求。
1.5 当工程项目中有本规定未列入的内容时，可参照本规定的深度编制设计文件。
二、设计文件编制一般规定2.1 可行性研究2.1.1 工程可行性研究应以批准的项目建议书和委托书为依据，其主要任务是：在充分调查研究、评价预测和必要的勘察工作基础上，对项目建设的必要性、经济合理性、技术可行性、实施可能性，进行综合性的研究和论证，对不同建设方案进行比较，提出推荐建设方案。
2.1.2 可行性研究的工作成果是提出可行性研究报告，批准后的可行性研究报告是编制设计任务书和进行初步设计的依据。
2.1.3 某些项目的可行性研究，经行业主管部门指定可简化为可行性方案设计（简称方案设计）。
2.1.4 可行性研究报告应满足设计招标及业主向主管部门送审的要求。
2.2 初步设计2.2.1 初步设计应根据批准的可行性研究报告进行编制，要明确工程规模、建设目的、投资效益、设计原则和标准，深化设计方案，确定拆迁、征地范围和数量，提出设计中存在的问题、注意事项及有关建议，其深度应能控制工程投资，满足编制施工图设计、主要设备定货、招标及施工准备的要求。
2.2.2 初步设计文件应包括：设计说明书、设计图纸、主要工程数量、主要材料设备数量和工程概算。
建筑给排水-施工图识图
（1）给水系统
在给水系统图上卫生器具不画出来，水龙头、 淋浴器、莲蓬头只画符号，用水设备如锅炉、热 交换器、水箱等则画成示意性立体图，并在支管 上注以文字说明。看图时了解室内给水方式，地 下水池和屋顶水箱或气压给水装置的设置情况， 管道的具体走向，干管的敷设形式，管井尺寸及 变化情况，阀门和设备以及引入管和各支管的标 高。
学校宿舍楼的底层给排水平面图
学校宿舍楼的标准层给排水平面图
a）底 层 给 排 水 平 面 布 置 图
五、系统图
利用轴测作图原理，在立体空间反映管路、 设备器具相互关系的全貌的图形，并标注管道、 设备及器具的名称、型号、规格、尺寸、坡度、 标高等内容。包括给水系统图和排水系统图。
五、系统图 1、表示内容和方法
识读图纸一般按如下顺序
1、要了解和熟悉给排水设计和验收规范中部分卫生器 具的安装高度，以利于量截和计算管道工程量；
2、查图纸目录，了解工程概况； 3、首先读设计说明，弄懂设计意图； 4、由平面图对照系统图阅读，一般按水的流向，由底
层至顶层，逐层看图；先从平面图上查找管道的水平 尺寸，再从系统图上查找管道的竖直尺寸；看图时从 粗到细，从大到小，先看基本图例和说明，再看平面 图、系统图和详图，同时注意和专业的关系。
（2）看给水排水干管、立管、支管的平面位置尺 寸、走向和管径尺寸以及立管编号。
建筑内部给水排水管道的布置一般是： 下行上给方式的水平配水干管敷设在底层或 地下室天花板下，上行下给方式的水平配水 干管敷设在顶层天花板下或吊顶之内，在高 层建筑内也可设在技术夹层内；
给排水施工图深度要求
4. 6．1 在施工图设计阶段，建筑工程给水排水专业设计文件心包括图纸目录、施工图设计说明、设计图纸、主要设备器材表、计算书。
4．6．2 图纸目录。
先列新绘制图纸，后列选用的标准图或重复利用图。
4．6. 3 设计总说明。
1 设计总说明。
1)设计依据简述。
a)已批准的初步设计(或方案设计)文件(注叫文号)；b)建设单位提供的有关资料和设计任务书；c)本专业设计所采用的主要标准(包括标准的名称、编号、年号和版本号)；d)工程可利用的市政条件或设计依据的市政条件；e)建筑和有关专业提供的条件图和有关资料。
2)工程概况。
内容同初步设计；3)设计范围。
同初步设计；4)给排水系统概况。
主要的技术指标(如最高日用水量、平均时用水量、最大时用水量，最高日排水量、设计小时热水用水量及耗热捷、循环冷却水且，各消防系统的设计参数及消防总用水量等)、控制方法；有大型的净化处理厂(站)或复杂的工艺流程时，还应有运转和操作说明；5)说明主要设备、器材、器材，阀门等的选型；6)说明管道敷设、设备、管道基础，管道支币吊架及支座(滑动、固定)，管道支墩、管道伸缩器，管道、设备的防腐蚀、防冻和防结露、保温，系统工作压力，管道、设备的试压和冲洗等；7)说明节水、节能、减排等技术要求；8)凡不能用图示表达的施工要求，均应以设计说明表述；9)有特殊需要说明的可分列在有关图纸上。
2 图例。
4．6．4 建筑室外给水排水总平面图：1 绘制各建筑物的外形、名称、位置、标高、道路及其主要控制点坐标、标高、坡向．指北针(或风玫瑰图)、比例。
2 绘制全部给排水管网及构筑物的位置(或坐标、或定位尺寸)；构筑物的主要尺寸及详图索引号。
3 对较复杂工程，应将给水、排水(雨水、污废水)总平面图分开绘制，以便于施工(简单工程可绘在一张图上)。
4 给水管注明管径、埋设深度或敷没的标高，宜标注管道长度，并绘制节点图，注明节点结构，闸门井、消火栓井、消防水泵接合器井等尺寸、编号及引用祥图(—般工程给水管线可不绘节点图)。
非常详细的给排水专业施工图设计说明文本
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
教你看懂给排水图纸！给排水识图方法，图文并茂
教你看懂给排水图纸！给排水识图方法，图文并茂给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
给排水初步设计深度(图纸)
四给水排水图纸1．给水排水总平面图1）全部建筑物和构筑物的平面位置、道路等，并标出主要定位尺寸或坐标、标高，指北针（或风玫瑰图）等。
在管线较复杂位置应有剖面图。
2）给水、排水管道平面位置，标注出干管的管径、流水方向、闸门井、消火栓井、水表井、检查井、生物化学处理池等和其它给排水构筑物位置。
3）场地内给水、排水管道与城市管道系统连接点的控制标高和位置。
4）消防系统、中水系统、冷却循环水系统、重复用水系统的管道的平面位置，标注出干管的管径。
5）说明最高日用水量、最大时用水量、排水量、雨水量等给排水用量指标以及由市政或小区管网供水标高、管径。
2．建筑给排水平面图1）绘制给排水底层、标准层、管道和设备复杂层的平面布置图，标出室内外接管位置、管径、消火栓等。
（一般可不绘制自动喷水灭火系统喷头布置平面图，但应在图说中说明自动喷水灭火系统设计参数、喷头平面布置间距、喷头数量与自动喷水灭火系统管径的对应关系等）。
2）绘制机房（水池、水泵房、热交换间、水箱间、水处理间、游泳池、水景、冷却塔等）平面布置图（在上款中已表示清楚者，可不另出图）。
3）绘制给水系统、消火栓系统、自动喷水系统、热水系统、中水系统等系统原理图，标注干管管径，设备设置标高，建筑楼层编号及层面标高。
4）绘制水处理流程图（或方框图）。
注：对于简单工程项目初步设计阶段一般可不出图。
3．主要设备表按子项分别列出主要设备的名称、型号、规格（参数）、数量。
4．计算书（内部使用）1）各类用水量和排水量计算。
2）有关的水力计算及热力计算。
3）设备选型和构筑物尺寸计算。
文字说明第五章给水排水一设计依据（一）本工程采用的主要法规和标准。
（根据项目情况增减）1．《室外给水设计规范》（GB50013-2006）；2．《室外排水设计规范》（GB50014-2006）；3．《建筑给水排水设计规范》（GB50015-2009）；4．《建筑设计防火规范》GB50016-2006；5．《高层民用建筑设计防火规范》（GB50045-95，2005年版）；6．《汽车库、修车库、停车场设计防火规范》（GB50067-97）；7．《自动喷水灭火系统设计规范》（GB50084-2001，2005年版）；8．《建筑灭火器配置设计规范》GB50140-2005；9．《住宅建筑规范》(GB50368-2005)；10．"《办公建筑设计规范》（JGJ67-2006）；11．"《大型商业建筑设计防火规范》(DBJ50-054-2006)。
建筑给排水-施工图识图解读
2、管道系统的划分
一般按给水排水平面图中进出口系统不同， 分别绘制出各管道系统的系统图。给水引入管或排 水排出管的数量超过一根时，宜进行编号，其编号 应与底层给水排水平面图编号相一致。
~
P 1
~
(a) (b)
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
系 统 图
六、大样详图 对于施工图中的局部范围，放大比例，表明尺 寸及做法而绘制的局部详图。通常有设备节点详图、 接口大样详图、管道固定详图、卫生设施大样图、 卫生间布置详图等。 一般当平面图不能反映清楚某一节点图形时， 需有放大和细化的详图才能清楚地表示某一部位的 详细结构及尺寸。给排水施工图通常利用标准图集 中选用的图作为详图。
五、系统图
3、房屋构件的位置
为了反映管道和房屋的联系，系统图中还要 画出管道穿越的墙，地面、楼面、屋面的位置。 一般用细实线画出地面和墙面，并加轴测图中材 料图例线，用两条靠近的水平细实线画出楼面和 屋面。
4、标高和管径
室内工程应标注相对标高；室外工程宜标注 绝对标高，当无绝对标高资料时，可标注相对标 高。在给水系统中，标高以管中心为准，一般要 注出引入管、横管、阀门及放水龙头，卫生器具 的连接支管，各层楼地面及屋面，与水箱连接的 各管道，以及水箱的顶面和地面等标高。
四、平面图 平面图是最基本的图样，以建筑平面图为 基础绘制而成，主要表达建筑物和设备的平面 布置，管线的水平走向、排列和规格尺寸，以 及管子的坡度和坡向、管径和标高，要求绘出 给水点的水平位置。包括给水平面图、排水平 面图、屋顶水箱布置图。
四、平面图
平面图主要反映管道系统各组成部分的平面 位置，因此房屋的轮廓线应与建筑施工图一致。 一般只抄绘房屋的墙身、柱、门窗洞、楼梯等主 要构配件，房屋的细部，门窗代号均可略去。 1、卫生设备和器具的类型及位置 如洗脸盆、大便器、小便器、地漏等现成工 业产品，还有厨房中的水池等现场砌筑的。
建筑工程 给排水专业初步设计详解
建筑工程给排水专业初步设计详解01-主要工作任务“被取消”的初步设计为简化审批流程、加快项目进程，对于民用建筑工程，当有关主管部门在初步设计阶段没有审查要求，且合同中没有做初步设计的约定时，可在方案设计审批后直接进入施工图设计。
单从形式上看，似乎民用建筑工程项目在通过方案设计审批之后就可以直接进行施工图设计，而实际上，虽然没有行政层面的审批，对一些技术要求较高的复杂项目或有外资背景的建设项目来说，初步设计仍是不可或缺的一环。
初步设计主要任务初步设计阶段的主旨是让项目从方案阶段平稳过渡到施工图设计，机电专业做为一个整体，应同步完成下述主要任务：1、落实并解决方案阶段提出的设计重点、难点，若方案有变更或调整，跟进调整；2、对有关政府部门及市政配套公司所提供的有关主要机电系统部分的设计信息进行整理与合并，落实市政管线接驳（容量、接驳口位置、标高等）情况。
澄清各审批部门及市政配套公司所提的意见，判断各相关市政供应单位如供电、供水、燃气、供热、通信等的管线供应方案，并协助业主同相关部门进行协商，以期得到最有利于项目的市政条件；3、将有关政府部门及公共配套公司制定的政策/法规要求，融入机电系统设计之中；4、解答业主、地方政府部门及公共配套公司提出的疑问，在业主向市政单位申请市政供给的过程中，从技术角度给予相关协助；5、针对绿建、海绵、卫生、环评等认证要求，澄清并解决政府部门提出的问题，协助业主获得批准文件；6、根据业主所批准的方案设计，研究并落实可行的机电系统，以改善成本效益，安装施工工序，系统耐久性等；7、计算各系统基本要求，提供用电负荷、供热及供冷负荷、水量计算表等，并向建筑师提供充分的机电系统部分的信息数据，以备建筑师做出初步设计安排；8、根据业主所批准的方案设计对平面布置进一步深化，包括但不仅限于落实机房所占空间、位置、主要设备荷载及运输通道、机电主管道路由；9、提供对建筑外观有影响的设置在室外、屋顶的设备，与建筑师共同制定美化、遮挡方案；10、对地下室、首层、标准层及其他净高控制严格且管道复杂的区域提供净高分析，优化机电管道设计；11、结合室外场地设计，确认覆土深度、降板区域，提供室外管线综合图并予以分析评估，优化室外管线设计；12、协助造价顾问制作成本估算，对技术方案开展价值工程，予以优化技术方案直至满足业主成本要求的控制；13、与相关顾问配合、协调，参加本项目所有与机电有关的会议（包含电话会议）及定期现场会议并提供会议纪要；14、与设计院进行交底，解释有关的机电系统技术问题，以便设计院顺利完成随后的工作。
建筑给排水初步设计深度要求标准
建筑给排水初步设计深度要求标准建筑给排水初步设计深度要求标准导言建筑给排水系统是现代建筑中不可或缺的一部分，其合理设计和规范实施对于建筑物的正常运行和居民的生活质量至关重要。
在初步设计阶段，确定给排水系统的深度要求标准是十分重要的，它直接影响着系统性能、建筑结构、成本控制和维护便利性。
本文将针对建筑给排水初步设计深度要求标准进行综合评估和探讨。
一、什么是初步设计深度要求标准初步设计深度要求标准是指在建筑物的设计初期对于给排水系统的深度要求进行明确规定的一项指标。
它包含了给水系统和排水系统的设计要求，涉及到管道的敷设深度、坡度、管径选择等技术要求。
初步设计深度要求标准的确定需要考虑建筑物的类型、用途、地理条件等多方面因素。
二、初步设计深度要求标准的重要性1. 系统性能优化合理的初步设计深度要求标准可以确保给排水系统的畅通性、安全性和稳定性。
在给水系统中，管道敷设深度的合理选择可以避免管道破损和渗漏问题；在排水系统中，管道坡度的控制可以确保排水速度，避免管道积水和堵塞的发生。
2. 建筑结构协调给排水系统与建筑结构之间存在密切的关系。
在建筑物初步设计阶段，设计师需要充分考虑给排水系统的深度要求，以确保系统可以与建筑结构相互协调。
在建筑物地下室的初步设计中，需要合理设置地下管道的深度，避免对地基稳定性和建筑物结构的影响。
3. 成本控制和维护便利性给排水系统的初步设计深度要求标准直接关系到建筑项目的成本和后期维护的便利性。
通过合理设计深度要求，可以减少管道敷设的材料和人工成本，降低系统维护和修复的难度。
合理的深度要求还可以降低系统运行中的能耗和损耗。
三、建筑给排水初步设计深度要求标准的评估针对建筑给排水初步设计深度要求标准的评估，我们应该从以下几个方面进行综合考虑：1. 建筑物类型和用途不同类型的建筑物对给排水系统的深度要求存在差异。
住宅建筑和商业建筑的给排水系统深度要求会有所不同。
建筑物的用途也需要考虑，医疗设施和实验室对给水系统的洁净度要求较高。
民用建筑工程给排水初步设计深度图
一篇文章教你室内给排水施工图识读！
一篇文章教你室内给排水施工图识读！室内给水排水施工图主要包括给水排水平面图、系统轴测图和详图等。
室内给水排水平面图（1）室内给水平面图的内容室内给水排水平面图是表明给水排水管道及设备的平面布置的图纸，主要包括内容见表4-9。
表4-9 室内给水排水平面图包括内容（2）室内给水排水平面图的绘制①平面图的数量和范围。
多层房屋的管道平面图原则上应分层绘制，管道系统布置相同的楼层平面可以绘制一个平面图。
特别提醒底层平面图仍应单独画出。
底层管道平面图应画出整幢房屋的建筑平面图，其余各层可仅画布置有管道的局部平面图。
②房屋平面图。
室内给水排水面图是在建筑平面图的基础上表明给水排水有关内容的图纸，因此该图中的建筑轮廓线应与建筑平面图一致。
但该图中的房屋平面图不是用于土建施工，而仅作为管道系统及设备的水平布局和定位的基准。
因此，仅需抄绘房屋的墙身、柱、门窗洞、楼梯、台阶等主要构配件，至于房屋细部、门扇、门窗代号等均略去。
可采用与建筑平面图相同的比例，如显示不清可放大比例。
图线采用细线绘制（0.35b）。
底层平面图要画全轴线，楼层平面图可仅画边界轴线。
③卫生器具平面图。
卫生器具中的洗脸盆、大便器、小便器等都是工业产品，不必详细表示，可按规定图例画出；而盥洗台、大便槽、小便槽等是在现场砌筑的，其详图由建筑专业绘制，在管道平面图中仅需画出其主要轮廓。
卫生器具的图线采用中实线（0.5b）绘制。
④管道平面图。
管道平面图是用水平剖切平面剖切后的水平投影，然而各种管道不论在楼面（地面）之上或之下，都不考虑其可见性。
亦即每层平面图中的管道均以连接该层卫生设备的管路为准，而不是以楼地面为分界。
如属本层使用但安装在下层空间的重力管道，均绘于本层平面图上。
一般将给水系统和排水系统绘制于同一平面图上，这对于设计和施工以及对于识读都比较方便。
在底层管道平面图中，各种管道要按照系统编号。
系统的划分视具体情况而异，一般给水管道以每一引入管为一个系统；排水管道以每一排出管为一排水系统。
13-给排水工程图解析
2. 以细实线按比例用图例画出卫生设备（如大便器、小便 斗、盥洗台等）的平面布置。
JL-3
J
1
-0.020
JL-2
球形阀
配水龙头
阀门井
给水立管
洗涤池
淋浴间
地漏
盥洗槽
大便高位水箱
蹲式大便器
小便槽
室内首层给水管网平面布置图
B
D
E
1
2
4200
4500
3600
图 例
JL-1
球形阀
配水龙头
阀门井
室外管网平面布置图
小区（或城市）管网总平面布置图
为了说明一个小区（或城市）给水排水管网的布置情况，通常需画出该区的给水排水管网总平面布置图。现以下图为例说明画图时应注意的事项： 一、给水管道用粗实线表示，房屋引入管处均应画出阀门井。一个居住区应有消火栓和水井表。如为城市管网布置图，还应画上水厂、抽水机站和水塔等的位置。 二、由于排水管道经常要疏通，所以在排水管的起端、两管相交点和转折点均要设置检查井，在图中用直径2-3 mm 的小圆圈表示，两检查井之间的管线应为直线。从上流开始，按主次对检查井顺序编号，在图中用箭头表示流水方向。图中排水干管、雨水管、粪便污水管等均用粗虚线表示。本例是把雨水管、污水管合一排放，即通常称为合流制的排放方式。 三、为了说明管道，检查井的埋设深度、管道坡度、管径大小等情况，对较简单的排水管网布置可直接在布置图中注上管径、坡度、流向，每一管段检查井处的各向管段的管底标高。室外管道宜标注绝对标高。给水管道一般只需标注直径和长度。
环形布置 (配水干管首尾相接成环状,有两根引入管,一般用于 生产性建筑)
树枝形布置 (配水干管首尾不相接,只有一根引入管,支管布置 形状象树枝,一般用于民用建筑)
建筑工程设计文件编制深度规定(给排水初步设计部分)
给排水初步设计文件编制深度规定1．1 在初步设计阶段，建筑工程给水排水专业设计文件应包括设计说明书、设计图纸、主要设备器材表、计算书（计算书是内部作业文件，当主管部门组织设计文件审查要求提供计算书时，应按要求提供相关的计算书,计算书不属于必须交付的设计文件，但应按本规定的要求,编制并归档保存)。
1．2 设计说明书。
1 设计依据.1）摘录初步设计总说明（建筑或总图专业编写）所列批准文件和依据性资料中与本专业设计有关内容；2）本专业设计所执行的主要法规和所采用的主要标准(包括标准的名称，编号、年号和版本号）；3)设计依据的市政条件；4）建筑和有关专业提供的条件图和有关资料.2 工程概况:工程项目位置，建筑防火类别,建筑功能组成、建筑面积(或体积)、建筑层数、建筑高度以及能反映建筑规模的主要技术指标,如旅馆的床位数,剧院、体育馆等的座位数，医院的门诊人数和住院部的床位数等。
3 设计范围，根据设计任务书和有关设汁资料,说明用地红线(或建筑红线）内本专业设计的内容和由本专业技术审定的分包专业公司的专项设计内容；当有其他单位共同设计时.还应说明与本专业有关联的设计内容。
4 建筑室外给水设计。
1）水源:由市政或小区管网供水时，应说明供水干管方位、接管管径及根数、能提供的水压；当建自备水源时,应说明水源的水质、水温、水文地质及供水能力，取水方式及净化处理:工艺；说明各构筑物的工艺设计参数、结构型式、基本尺寸、设备选型、数量、主要性能参数、运行要求等;2)用水量：说明或用表格列出生活用水定额及用水量、生产用水水量、其他项目用水定额及用水量(含循环冷却水系统补水量、游泳池和中水系统补水量，洗衣房、锅炉房、水景用水，道路浇洒、汽车库和停车场地面冲洗、绿化浇洒和末预见用水量及管网漏失水量等）、消防用水量标准及一次灭火用水量、总用水量(最高日用水景、平均时用水量、最大时用水量)；3）给水系统：说明给水系统的划分及组合情况、分质分压分区供水的情况及设备控制方法；当水量、水压不足时采取的措施，并说明调节设施的容量、材质、位置及加压设备选型;如系扩建工程，还应简介现有给水系统；4）消防系统：说明各类形式消防设施的设计依据、设计参数、供水方式、设备选型及控制方法等；5)中水系统:说明中水系统设计依据、水质要求、设计参数、工艺流程及处理设施、设备选型,并宜绘制水量平衡图；6)雨水利用系统：说明雨水用途、水质要求、设计重现期、日降雨量、日可回用雨水量、日用雨水量、系统选型、处理工艺及构筑物概况；7)循环冷却水系统：说明根据用水设备对水量和计量、水质、水温、水压的要求，以及当地的有关气象参数（如室外空气干、湿球温度和大气压力等)选择采取循环冷却水系统的组成、冷却构筑物和循环水泵的参数、稳定水质措施及设备控制方法等；8）当采用重复用水系统时，应概述系统流程、净化工艺并绘制水量平衡图；9）管材、接口及敷设方式。
给排水施工图设计深度详解
2.5说明主要设备、器材、器材，阀门等的选 型； 2.6说明管道敷设、设备、管道基础，管道支 吊架及支座(滑动、固定)，管道支墩、管道 伸缩器，管道、设备的防腐蚀、防冻和防 结露、保温，系统工作压力，管道、设备 的试压和冲洗等；
2.7说明节水、节能、减排等技术要求； 2.8凡不能用图示表达的施工要求，均应以设 计说明表述； 2.9有特殊需要说明的可分列在有关图纸上。 2.10 图例。
4.主要设器材表
主要设备、器材可在首页或相关图上列表 表示，并标明名称、性能参数，计数单位、 数量、备注使用运转说明。
5.计算书
根据初步设计审批意见进行施工图阶段设 计计算。
6.当为合作设计时
应依据主设计方审批的初步设计文件，按 所分工内容进行施工图设计。
谢 谢！
3.2.3卫生间管道应绘制轴测图或展开系统 原理图，当绘制展开系统原理图时，应标 注管道管径、标高；在给排水管道安装高 度变化处，应在变化处用符号表示清楚， 并分别标出标高(排水横管应标注管道坡度、 起点或终点标高)；管道密集处应在该平面 中画横断面图将管道布置定位表示清楚；
3.2.4当自动喷水火火系统在平面图中已将 管道管径、标高、喷头间距和位置标注清 楚时，可简化绘制从水流指示器至末端试 水装置(试水阀)等阀件之间的管道和喷头； 3.2.5简单管段在平面上注明管径、坡度、 走向、进出水管位置及标高，引入管设计 流量和水压值，可不绘制系统图。
3.1.6若管道种类较多，可分别绘制给排水平面图和 消防给水平面图； 3.1.7对于给排水设备及管道较多处，如泵房、水池、 水箱问、热交换器站、饮水间、卫生间、水处理 间、游泳池，水景、冷却塔、热泵热水、太阳能 和雨水利用设备间、报警阀组、管井、气体消防 贮瓶间等，当上述平面不能交待清楚时．应绘出 局部放大平面图；
