风机控制柜说明书

合集下载

艾默生说明书标准-3版

艾默生说明书标准-3版

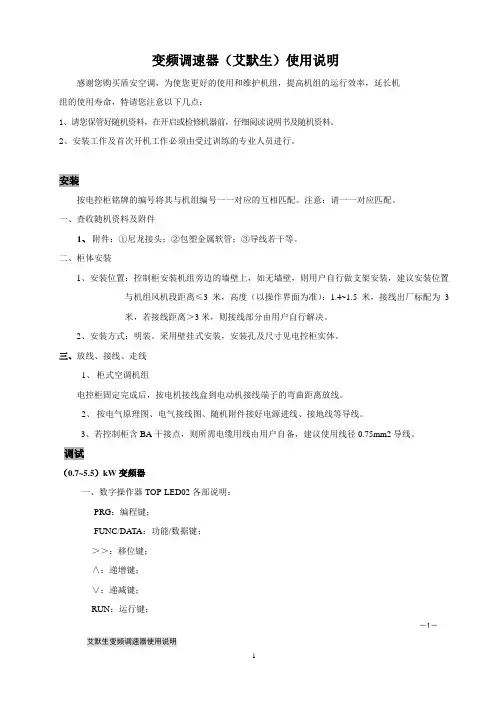

变频调速器(艾默生)使用说明感谢您购买盾安空调,为使您更好的使用和维护机组,提高机组的运行效率,延长机组的使用寿命,特请您注意以下几点:1、请您保管好随机资料,在开启或检修机器前,仔细阅读说明书及随机资料。

2、安装工作及首次开机工作必须由受过训练的专业人员进行。

安装按电控柜铭牌的编号将其与机组编号一一对应的互相匹配。

注意:请一一对应匹配。

一、查收随机资料及附件1、附件:①尼龙接头;②包塑金属软管;③导线若干等。

二、柜体安装1、安装位置:控制柜安装机组旁边的墙壁上,如无墙壁,则用户自行做支架安装,建议安装位置与机组风机段距离≤3米,高度(以操作界面为准):1.4~1.5米,接线出厂标配为3米,若接线距离>3米,则接线部分由用户自行解决。

2、安装方式:明装。

采用壁挂式安装,安装孔及尺寸见电控柜实体。

三、放线、接线、走线1、柜式空调机组电控柜固定完成后,按电机接线盒到电动机接线端子的弯曲距离放线。

2、按电气原理图、电气接线图、随机附件接好电源进线、接地线等导线。

3、若控制柜含BA干接点,则所需电缆用线由用户自备,建议使用线径0.75mm2导线。

调试(0.7~5.5)kW变频器一、数字操作器TOP-LED02各部说明:PRG:编程键;FUNC/DATA:功能/数据键;>>:移位键;∧:递增键;∨:递减键;RUN:运行键;-1-艾默生变频调速器使用说明STOP/RESET:停止/复位。

详细说明见随机变频器《使用手册》二、变频器内部参数设置停进行控制,然后检测运行状态输出、手/自动状态输出的信号输出是否正常;带可选项参数为增加远程调频功能时设置参数,由用户自行确定,接收和反馈信号均为DC0~10V信号,出厂时不含此参数;出厂设置变频器跳码开关CN10跳为V。

(7.5~55)kW变频器一、数字操作器F1A452GZ1各部说明:MENU/ESC:编程/退出键;ENTER/DATA:功能/数据键;PANEL/REMOTE:运行命令通道切换键;>>:移位键;∧:递增键;-2-艾默生变频调速器使用说明∨:递减键;JOG:点动键;RUN:运行键;STOP/RESET:停止/复位。

A、D式离心风机使用说明书

A、D式离心风机使用说明书

A 、D 式传动方式离心风机使用说明书目录一、概述........................二、产品主要结构简介............三、电控柜简介..................四、机组的安装..................五、润滑油系统的冲洗及加注润滑油六、操作与使用.................七、风机的维护为使用户能正确使用和维护产品,提高风机的运行效率,延长使用寿命,以及防止意外事故发生,请用户在安装使用风机前,务必对该使用说明书所叙述的内容进行仔细阅读,并加以理解,以免发生差错。

本使用说明书请用户妥善保存,以便随时查阅。

一、概述本说明书主要适用于A、D 型传动结构的单吸入(或双吸入)离心式风机,关于A、D 型传动的具体意义,详见如下:1、风机型号的后缀风机型号的后缀(风机的型号的末尾英文字母)代表风机的不同传动方式,常见的如下:A 式传动—风机叶轮与电机直联。

无轴承风机。

C 式传动—风机的两个轴承位于风机的同一侧,风机与电机之间用皮带轮方式联接。

D 式传动—风机的两个轴承位于风机的同一侧,风机与电机之间用联轴器联接。

F式传动一风机的两个轴承分别位于风机的两侧,风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同,风机的用途不同,对风机的型号的前缀(风机的型号的第一个字母)不同。

常见的如下:G—鼓风机丫一引风机R—热风机W—咼温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。

二、产品主要结构简介风机机组除风机本体外,根据用户需要,可配备各种外配套,主要有液力耦合器(或液体电阻调速器)、电机(或变频电机)、慢转装置、差动导叶调节装置(也称调节门)风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜(或机旁仪表柜)、高压(或低压柜)••等。

对外配置的配置,不同的用户有不同的要求,具体的供货范围根据合同。

用户根据自己合同所订配套,对本说明书针对性的进行选择阅读及应用。

通风机配电、控制技术规格书

通风机配电、控制技术规格书

潞安新疆煤化工(集团)有限公司砂墩子矿井通风机配电、控制技术规格书中煤国际工程集团北京华宇工程有限公司二零一零年八月第一章概述1、使用条件1.1、服务年限:中央回风立井服务年限约20年。

气象条件1.2、气候类型:本区属大陆性温带干旱气候,干旱、少雨雪。

1.3、气温:年平均最高气温31℃至35℃,极端最高气温达43.9℃;年平均最低气温-18℃至-15℃,极端最低气温-31.9℃。

1.4、风向、风速、风压:春夏两季多风,风向以东北风为主,平均风速为2.8m/s最速为26.4m/s,基本风压为0.6kN/m2。

1.5、降雨量:常年少雨雪,全年降水量不足40mm,降水日数不足25天,年平均蒸3064.3mm。

1.6、土壤最大冻深: 1.27m。

2、通风机概况:砂墩子矿井风井场地选用2台变频调速的防爆对旋轴流式通风机,一台工作,一台备用,采用两级对旋,设备安装于回风立井井口。

通风机驱动电动机为矿用隔爆型异步电动机,功率:560kW;电压:660V;驱动方式:变频驱动:数量:4台(每台风机配2台电机);冷却方式:风冷;电机定子绕组部分应装设温度检测传感器。

通风机配电室电源引自110kV变电站10kV不同母线段。

风机在线监测装置由通风机主机厂配套供货根据相关规范要求。

第二章配电设备1.规范标准质量保证技术资料1.1、开关柜设备制造应遵守的规范和标准GB3906《3-35kV交流金属封闭开关设备》。

GB-11022《高压开关设备通用技术条件》。

GB/T1984-1989《高压交流断路器》。

GB/T1985-1989《交流高压隔离开关和接地开关》。

GB/T15166.1~2-1994《交流高压熔断器》。

1.2微机保护遵守的规范和标准GB50062-92 《电力装置的继电保护和自动装置设计规范》GB/TT15145-94《微机线路保护装置通用技术条件》;GB7267-87《电力系统二次回路控制,保护屏及柜基本尺寸系列》GB57772-91《电力系统二次回路控制及继电保护屏(柜、台)通用技术条件》GB/T13729-92 《远动终端通用技术条件》;GB14285-2006《继电保护和安全自动装置技术规程》GB7261-87《继电器及继电保护装置基本试验方法》ZBK45020-91《电力系统保护、继电器及自动装置通用技术条件》1.3卖方应提供下列设备质量证明书3.3.1产品合格证(包括微机综合保护装置、开关柜、UPS电源等)3.3.2制造验收记录、产品鉴定文件和技术资料,(包括微机综合保护装置、开关柜等)。

单速风机控制柜说明书

单速风机控制柜说明书

产品手册经济、实用、效率湖南聚泵科技有限公司感谢您选用NHK-1DF130S智能语音风机控制器:为充分发挥本产品的卓越性能及确保使用者和设备的安全,在使用之前,请详细阅读本手册。

本使用手册为随机发送的附件,使用后请务必妥善保管,以备今后对风机控制器进行检修和维护时使用。

如对于本控制器的使用存在疑问或有特殊要求,请随时联络本公司的各地办事处或经销商,也可直接与本公司总部售后服务中心联系,我们将竭诚为您服务。

本手册内容如有变动,恕不另行通知。

感谢您选用NHK-1DF130S型智能风机控制器,是目前国内第一款可以说话的智能型风机控制器,主要应用于消防排烟风机用于启动与控制,适应于22KW以下,直接启动。

1.带语音提示功能2.双路DC24V启动;3.带手/自动BA接口;4.支持常开/常闭型触点热继电器5.支持CPS(KB0)控制6.具有强制启动功能7.带防火阀接口控制项目内容电源输入电压范围AC200-240V额定电源频率50/60Hz额定容量7W数字端子继电器触点容量5A/AC250V+12V控制电源最大供电电流500mA环境条件环境温度-10℃-60℃环境湿度≤90%RH震动0.8g以下外形尺寸长*宽*厚(mm)150*87*30重量0.4kg端子号说明端子号说明1工作电源AC220V 火线8防火阀接点/得电允许、失电禁止2工作电源AC220V 零线9远程控制点/得电启动、失电停止在自动状态下控制3接触器线圈A210DC24V 模块启动得电启动、失电停止4接触器线圈A1115BA 继电器/无源常开自动状态时动作12DC24V 强制启动得电启动、失电停止6137公共信号控制端/+12V 14故障保护信号点/常开常闭型可编在自动状态下,按住启动键5秒以上,可将14#脚端子的故障信号类型变动,当在常闭型状态下,按住启动键5秒以上变为常开型,当在常开型状态下,按住启动键5秒以上变为常闭型,依次循环,出厂默然为常闭型。

风机专用节电器控制柜操作说明书

风机专用节电器控制柜操作说明书

节电器操作说明书第一章节电器在控制风机中特点1、起动平滑,减少电机直接起动电流大的冲击,延长了电机的使用寿命,避免了电机突然起动时的振动现象。

2、采用节能器控制保护功能齐全,运行可靠,具有高效节能、滤波、欠压、过压、过流、过热等保护功能。

3,操作简单,占地少, 噪音低,无污染,投资低,效益高等优点。

第二章操作说明柜门示意图如下:具体操作方法如下:接通电源之后,把控制柜中的三个空气开关都合上。

此时柜门上的电压表会显示当前的三相动力电的电压,同时柜门上的黄色指示灯会亮起,表明控制回路所需的220V电源已接通。

把标有“节能手动”的旋转开关旋转到节能位置,按下标有“节能起动”的绿色按钮,这时柜门上的标有“节能指示”的绿色指示灯会亮起。

同时风机会平稳的开始起动,节能器上会显示数字在升直到显示50.00,这时风机就完全正常运行了。

如需要停止风机,就按下标有“手动停止”的红色按钮,这时风机就开始慢慢停止,同时节能器上显示的数字开始下降,直到降到0时风机就完全停止。

当节能器出现故障(故障代码及对策在第三章)时,节电器就不能正常起动风机了,为了保证用户风机能正常运行,我们设计了手动起动风机,方法是先把标有“节能手动”的旋转开关旋转到手动位置,之后按下标有“手动起动”的绿色按钮,这时柜门上标有“手动指示”的绿色指示等会亮起,同时风机就直接起动起来。

在节电器在起动和运行过程中都会对风机进行实时保护,出现故障时柜门上的报警指示灯会亮同时也报警。

故障代码会在节电器上显示,用户需要查到故障原因和排除故障后方能再次起动(节电器需要复位故障时按下节电器显示面板上右下角的红色按键即可)。

在柜门上我们安装了电流表,方便用户查看风机的实时电流。

为了方便用户观察到节能效果我们专门在柜内安装了电度表和在柜门上安装了电子计时器(当风机起动时计时器会以分钟为单位开始计时,同时在计时器上行显示,风机停止计时器就归零)以便用户记录数据观察节能效果。

风力发电机组主控系统使用维护说明书

风力发电机组主控系统使用维护说明书

1-1
风力发电机组主控系统使用维护说明书
FD87C-300000ASM
2 硬件使用维护
DWNCC003/2000 控 制柜 用 于 2.0MW 双 馈风 力 发 电机 机 组 机舱 控 制 ,安 装 于 机 舱 腹 部 ,单 柜 组 成 。其 硬 件 维 护 分 为 柜 外 器 件 使 用 维 护 与柜内器件使用维护。
2-1
风力发电机组主控系统使用维护说明书
FD87C-300000ASM
2-1 柜外器件维护
(1) 机 柜 采 用 双 开 门 设 计 ,柜 门 的 左 侧 设 置 有 红 色“ 急 停 按 钮 ”。如 图 1 所示:
图1 使用:
1) 将红色按钮由外向里按下,急停按钮被激活。 2) 按照指针位置旋转,松开急停按钮,急停取消。 (2) 机柜右侧由就地操作显示屏、刹车开关、安全链复位按钮、叶片维护开关 组成。如图 2 所示:
3-1
风力发电机组主控系统使用维护说明书
FD87C-300000ASM
3-1 风机控制器 AWC500 安装程序
1、FD87C 风机控制器需要更新最新的应用程序软件后才能运行。为了对 AWC500 控制器程序进行配置,需要软件 winscp,如下图所示:
2、 连 接 控 制 器 。 因 为 AWC500 默 认 的 IP 地址 为 192.168.20.13,因 此需 要 对 自己 的 电 脑进行配置。如下图所示,将电脑的 IP 地址改为 192 网段,并相应 的更改子网掩码。
章-节 1 2
2.1 2.2 3 3.1 3.2 3.3
目录 名称
概述 硬件使用维护 柜外器件维护 柜内器件维护 软件使用与维护 风机控制器 AWC500 安装程序 配置风机内的触摸屏

A、D式离心风机使用说明书

A、D式离心风机使用说明书

A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品,提高风机的运行效率,延长使用寿命,以及防止意外事故发生,请用户在安装使用风机前,务必对该使用说明书所叙述的内容进行仔细阅读,并加以理解,以免发生差错。

本使用说明书请用户妥善保存,以便随时查阅。

一、概述本说明书主要适用于A、D型传动结构的单吸入(或双吸入)离心式风机,关于A、D型传动的具体意义,详见如下:1、风机型号的后缀风机型号的后缀(风机的型号的末尾英文字母)代表风机的不同传动方式,常见的如下:A式传动—风机叶轮与电机直联。

无轴承风机。

C式传动—风机的两个轴承位于风机的同一侧,风机与电机之间用皮带轮方式联接。

D式传动—风机的两个轴承位于风机的同一侧,风机与电机之间用联轴器联接。

F式传动—风机的两个轴承分别位于风机的两侧,风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同,风机的用途不同,对风机的型号的前缀(风机的型号的第一个字母)不同。

常见的如下:G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。

二、产品主要结构简介风机机组除风机本体外,根据用户需要,可配备各种外配套,主要有液力耦合器(或液体电阻调速器)、电机(或变频电机)、慢转装置、差动导叶调节装置(也称调节门)风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜(或机旁仪表柜)、高压(或低压柜)…等。

对外配置的配置,不同的用户有不同的要求,具体的供货范围根据合同。

磁悬浮鼓风机操作规程

磁悬浮鼓风机操作规程

磁悬浮鼓风机操作规程(一)运行前的准备1.确保电机冷水机水箱内有不低于“低液位”的冷却剂(无水乙二醇)。

可以通过查看“报警显示”里的报警信息是否有这条报警来进行判断。

如果“报警信息”里没有液位低、极低报警,即为正常。

2.将鼓风机排气管路上的“手动蝶阀手轮”逆时针旋转直至无法转动为止,阀门为全开位置,此时“开关标识”指向OPEN。

3.开启本台磁悬浮鼓风机的时候,应确保同一放空管路上其他风(如放空管路上没有其他风机则不考虑此项)机的放空阀的开度为0%。

4.将风机进线电源正常合闸(在配电房侧),然后将风机侧面主空开合闸,如下图5.在配电柜内向上合上“ PLC 柜上电开关QF0和UPS电源开关QF1。

6.按下控制柜内“UPS 开关”按钮。

UPS 通电后“UPS 指示灯”亮并且UPS风扇运转(UPS有响声),并且PLC模块通电、模块指示灯点亮。

*当 PLC 柜意外断电时,UPS 开始供电此时指示灯闪烁,维修人员应在断电状况发生后及时停机,以免UPS电源耗尽损坏机器设备。

7.给风机主回路送电后,变频器通电,在“控制面板”上观察,若只有数字显示则表示正常,若显示带字母符号则查询变频器手册的故障代码说明。

8.合上PLC柜内其他所有“断路器开关”。

9.完成上述工作后,触摸屏主页上“报警信息”为: Normal,当出现类似 3001 这样的数字代码时可点击柜门上的“复位按钮”,若点完复位后无法复位该故障代码,请参考说明书P32-34。

10.检查“就地\远程切换旋钮”上的显示是否为“就地”,当不为“就地”时,保证该旋钮为“就地”状态。

当我们选择“就地/远程”旋钮的时候,HMI触摸屏主页上的就地/远程显示也随着选择而改变状态(目前机型切换状态需在系统设置里设定)(二)开机程序按下柜门上的“启动按钮”,启动指示绿灯亮。

这时程序会依次自动执行以下步骤:1.启动电机风冷、水冷。

2.放空阀开度到95%,3.“主轴状态”由红色框变为绿色框,且框内字幕由“主轴落下”变为“主轴悬浮”,鼓风机开始启动。

132kw,660V主通风机控制柜技术要求

132kw,660V主通风机控制柜技术要求

禹州神火隆祥矿业有限公司技术要求禹州神火隆祥矿业有限公司购置主通风机控制柜技术要求禹州神火隆祥矿业有限公司2018-6-28隆祥煤矿132kW/660V主通风机控制柜技术要求一、项目名称:禹州神火隆祥矿业有限公司132kW/660V主通风机控制柜技术要求二、供货范围及供货周期:三、适用条件:1、户内安装,使用地点的海拔高度不得超过1000m。

2、适应环境温度-5℃~+40℃。

24h内的平均温度不高于+35℃。

3、周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、室内的空气应清洁,无显著污染,无腐蚀性或爆炸性气体的存在,无雨雪侵袭。

5、隆祥矿目前在用主通风机电机功率为2×45KW,启动方式为降压启动,控制柜设计时要考虑到既能满足以后更换为2×110KW电机时的变频控制,还要能够满足目前需要。

四、执行标准产品符合适用的中国最新版国家标准(GB)或在国际范围内被接受的具有不低于下列标准的标准。

1、IEC439《低压成套开关设备和控制设备》;2、GB7251《低压成套开关设备》;3、JB/T5877-2002《低压开关设备和控制设备总则》;4、GB14048-1994《低压开关设备和控制设备》;5、GB4942.2-1993《低压电器外壳防护等级》;6、GB9466-85《低压成套开关设备基本试验方法》;7、GD3859-93《半导体变流器基本要求的规定》;8、GB7678-87《半导体变流器》;9、GB10233-88《电气传动控制设备基本试验方法》;10、GB12668-90《调速电气传动系统》;11、GB/T13422-92《半导体电力变流器电气试验方法》;12、GB/T14549-93《电能质量.功用电网谐波》;13、IEEE STD.591-1992《IEE对电功率系统中谐波控制的要求和推荐标准》;五、设备主要技术性能及要求(一)、电控开关柜数量及柜型说明1、数量:7台,内含两台进线柜(左、右)、四台变频启动柜、一台联络柜。

BCD300使用说明书解读

BCD300使用说明书解读

BCD300-1.93/1.03单级高速离心式鼓风机组使用说明书F2114 SM重庆通用工业(集团)有限责任公司2015年11月注意!本说明书适用于以下机型或按以下机型变型设计的产品BCD175-1.50/1.00 BCD200-1.50/1.00 BCD225-1.50/1.00 BCD250-1.50/1.00 BCD300-1.50/1.00 BCD350-1.50/1.00 BCD175-1.70/1.00 BCD200-1.70/1.00 BCD225-1.70/1.00 BCD180-1.90/1.00 BCD250-1.70/1.00 BCD300-1.70/1.00 BCD350-1.70/1.00 BCD175-1.90/1.00 BCD200-1.90/1.00BCD225-1.90/1.00 BCD250-1.90/1.00 BCD300-1.90/1.00 BCD350-1.90/1.00注意!鼓风机是一种高速设备,不正确的操作会导致机器的损坏,并对现场人员造成危险。

在最终安装、电器接线和试车前应认真阅读此操作手册,特别要注意以下章节。

机器安全要求:见手册第o章安装:(见手册)旋转方向:请注意即使机器有很短时间的反转也会造成鼓风机和齿轮箱内的轴承损坏。

联轴节:试车前要检查同轴度再次紧固在首次运行十小时左右后,要再次紧固联轴节的连接螺栓。

检查润滑油:建议在500小时运行后对油进行第一次采样,进行油的分析,然后根据每6000小时对润滑油采样分析的结果来确定换油的间隔。

无论如何要一年采样一次。

排尽余水:对水冷油冷却器,在冬季轮流停机后,必须排尽换热器中的余水,以免结冰冻坏。

电动机:电动机内的脂润滑轴承在试车结束后应立即进行润滑。

润滑脂的牌号和数量以及润滑次数请从电动机铭牌或手册中找到。

如果电动机内是油润滑轴承,在试车前应检查其油质和油位。

用户有责任遵守并执行润滑方面的指示和要求。

HX-W控制柜使用说明书

HX-W控制柜使用说明书

HX-W 型控制柜的功能说明(控制柜的技术参数和操作说明)一、 技术参数:供电电压: 220 V±10%功率:1KW重量:62kg(锥度柜) ; 56kg(直线柜)外形尺寸:500mm*540mm*740mm二、 操作方法:首先在控制柜后板插座XS1上插入电源线,打开控制柜左边的电源总开关(往上扳为开);机箱内的排风扇运转,面板上的加工电压指示表有电压指示,表示交流220V电压已输入。

面板布置及其功能说明:⑴驱动电源工作电压指示:正常电压为空载24-32V,负载20-26V;当负载电压低于20V时可能会造成驱动电源供电不足使步进电机失步;当负载电压高于26V时可能会烧毁步进电机。

(建议客户使用恒定的电压供电)。

⑵高频电源工作电压指示:正常工作电压为100V左右。

⑶高频加工电流指示:用于指示高频电源在切割工件时的加工电流。

⑷振荡类型选择:有模拟和数字振荡二种方式可供选择,开关向上为模拟振荡。

⑸脉冲宽度选择:共有4us,8us,16us,32us四种脉冲宽度,客户可分别使用和叠加使用。

⑹自校及高频指示灯:按住开关为高频自校键,能检测高频电源开关高频回路是否正常。

当开关高频回路正常时高频指示灯亮。

⑺脉冲波形选择:只有在数字振荡下有效,有分组脉冲和正常矩形脉冲二种选择。

⑻脉冲间隙选择:有1、2、4、8四档开关,可单独和叠加设置,形成1-15倍脉冲间隙。

⑾高频加工电压选择:共分5档,分别是:60V、80V、90V、100V、110V,以便用户能按要求自由选择相适应的加工电压。

⑿功放管选择:共有9只,能灵活调节输出脉冲的峰值电流。

保证在各种不同的工艺要求下,选择所需要的平均加工电流。

⒀步进电机相位指示:用于指示X、Y、U、V四组步进电机各相输出是否正常。

HX-W 型控制柜的功能说明(高频脉冲电源部分)本电源主要由数字振荡和模拟振荡两部分组成。

一、 数字振荡部分:1、电路性能:本部分打破了传统的电源设计模式,以4MHZ晶振为振源,频率极其稳定;其脉冲产生、整形、分频电路全部由单片机内部完成;功放采用IRF系列场效应大功率管,使整机性能更加优越,并保证电源能长期稳定地运行。

电控柜操作说明书

电控柜操作说明书

燃气(油)相变炉电控柜使用说明书《用户使用手册》SurConduct如有疑问请与相变炉制造商联系制造商:宁夏三新真空锅炉制造有限公司地址:宁夏银川高新区六号路三新技术中心大楼 邮编:750002联系电话:************前言温馨提示:尊敬的用户您好!本控制柜采用的电脑控制器是吸收消化国内外先进控制技术,采用新一代高速微型单片机控制,适应燃气(油)相变炉的工作特性,专为燃气(油)相变炉设计开发的全自动控制器,具有系统稳定可靠、自动化程度高、状态显示直观、操作简便等特点。

控制系统是设备运行的神经中枢,正确操作控制系统,对确保相变炉安全高效运行发挥着十分重要的作用。

务必请用户在使用本控制器前,仔细阅读说明书,并严格遵照说明书的要求使用控制器,供货方不承担因违反本说明书的要求所导致的后果。

本控制器作为相变炉的重要组成部分,务必请用户在使用本控制器前,仔细阅读《相变炉安装使用说明书》"重要提示",其"特别声明"的全部条款适合于本控制器。

本控制器为精密电子设备,特别提示用户注意如下事项:1. 本控制器在运输、存放、移动过程中,要轻拿轻放,防水、防晒、防潮,以免造成损坏;2. 本控制器内没有用户可自行维修的部件,若出现故障请与供货方联系,用户不得擅自打开保护罩,以防电击或人为损坏;3. 本控制器输入输出端子接线必须严格按产品出厂接线端子图和控制板接口图进行,否则将无法正常工作,甚至会导致设备损毁或人身伤害;4. 本控制器自发货之日起一年内,如因质量问题而发生损坏或不能正常使用时,本公司负责维修或更换。

到货验收及安装(一)开箱检查1.依据装箱清单清点备品、备件是否齐全;2.确认控制器包装完好、无受潮迹象;3.确认电气元件无机械损伤;4.检查各个接线端子无松动;5.依据供货方提供的接线图核实接线正确。

(二) 控制系统安装1.安装准备根据图纸、安装要求,备好穿线管、安装工具及型号规格符合要求的电线电缆。

空调使用说明书

空调使用说明书

空调使用说明书(总4页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--中央空调格力送风机组自动控制使用说明书为保证空调机组高效,节能,安全的运行。

请必须按照产品使用说明书运行。

1.启动风机前a.请将系统各电源,主控制断路器保持通路状态(此时主控制柜电源指示灯亮起,控制触摸屏电源灯亮起,触摸屏亮起)b.应检查各个送风机组手动新风阀,送风防火阀是否处于开启状态,如未开启,请手动将阀门打开。

c.送风机系统有电加热辅助加热系统,冬季运行时应保持电加热器常开状态(注,电加热器内有温控开关,当温度达到指定热量时,加热器会自动关闭加热系统,当温度低于设定温度时,加热器会自动开启)2.手动启动a.在控制屏上点击要启动的机组编号,如要启动1#机组,就触摸1#机组按钮,同理2#和3#。

此时控制屏上显示1#机组控制画面b.在控制屏上点击手动启动/自动启动按钮,将显示状态改成手动启动状态。

此时空调系统进入手动启动模式。

c.在控制屏上点击新风阀开启按钮,将新风阀打开,此时控制屏上显示新风阀打开。

d.在控制屏上点击预热阀按钮,将预热阀状态改为开启状态,预热阀开启需要几秒中的时间间隔,(注机组开启时,预热阀必须是开启的,否者可能会严重损坏机组)e.在控制屏上点击加热阀按钮,将加热阀状态改为开启状态,加热阀开启需要几秒中的时间间隔,(注机组开启时,加热阀必须是开启的,否者可能会严重损坏机组)f.启动风机,点击风机启动按钮,将启动状态栏状态改为启动状态,此时风机启动。

3.自动启动a.在控制屏上点击对应要启动风机编号,此时屏幕上显示要启动风机控制版面。

b.在控制屏上点击手动控制/自动控制一栏,点击自动控制按钮。

此时机组进入自动控制状态。

c.在控制屏上点击自动启动按钮,此时机组自动启动(注,自动启动顺序,新风阀开启—预热阀开启—加热阀开启—风机启动)4.注意事项a.此空调设备具有恒温功能,当机组温度达到要求时,机组会相应动作,关闭机组预热阀,减少机组供热量。

900KW风机说明书

900KW风机说明书

DW900直驱风机说明书内蒙古航天万源风电设备制造有限公司目录1 引言 (2)2 系统组成 (3)2.1 运行与安全系统 (3)2.2 发电机 (3)2.3 变流器 (3)2.4 风轮 (4)2.5 叶片 (4)2.6 主轴承 (4)2.7 机舱 (4)2.8 偏航系统 (4)2.9 塔筒 (5)2.10 地基锚 (5)2.11 控制系统 (5)2.12 接地和接闪保护 (6)2.13 特殊配置 (6)3 技术参数 (6)3.1 风场数据 (6)3.2 温度数据 (6)3.3 运行数据 (7)3.4 风轮 (7)3.5 叶片 (7)3.6 传动系统 (8)3.7 控制器 (8)3.8 调桨控制和安全系统 (8)3.9 偏航系统 (8)3.10 塔筒 (8)3.11 质量数据 (8)3.12 维护刹车 (8)3.13 载荷支撑结构 (9)3.14 变频器系统 (9)机舱主要部件三维装配示意图轴承轮毂叶片发电机机舱塔筒1 引言本文件简要介绍了适用于IEC II/III类风场的900kW直驱风机系列产品,与“900kW直驱风机电气系统说明”配套使用。

第二章对900kW直驱风机的系统组成进行了说明;第三章介绍了风机的主要技术参数;附件1为风机主要部件的三维装配示意图。

2 系统组成900kW直驱风机为上风向、水平轴、三叶片的调桨式变速直驱风机。

风机主传动没有采用齿轮变速箱,而是采用同步直驱发电机进行变速运行,并通过主动整流逆变系统实现与电网的连接。

与定桨矩风机系统相比,该风机设计特性可以保证在风速高于额定风速时,获得稳定的功率输出,承受较小的载荷。

与传统风机相比,风机的维护性能和可靠性能具有较大的优势。

900kW直驱风机的发电机与风机结构设计集合在一体,使机舱结构非常紧凑。

传动链没有采用主轴、齿轮箱和发电机分别安装在独立支撑的传统设计方式,而是采用了单主轴承,简化了结构,方便了维护。

从叶片到地基,所有受动载的接口部位,均采用经过机加工的法兰和预紧高强螺栓进行连接,牢固可靠。

风机控制柜说明书

风机控制柜说明书

防排烟风机控制箱操作说明书一、产品功能本设备为防排烟风机控制设备,具有消防联动开关信号启动、消防联动DC24V信号启动、防火阀闭锁启停功能、过流声光报警、电源电压过压、欠压、错相、缺相报警等功能。

二、防排烟风机控制箱通电前的检查1、通电前请检查电源进线、电源出线是否正确连接。

2、检查所有端子或元器件是否有松动现象,如有松动现象,请重新拧紧或重新插好,如继电器等插拔式元件。

3、仔细核对外接线的端子号,查看电源回路是否有短路和接错的现象。

三、防排烟风机控制箱操作文字说明1、带双电源的防排烟风机控制箱(以下简称控制箱),确认两路进线是否正确可靠接入,接着实验双电源是否能够自动转换,接入相序是否有错相报警,如有报警请调换进线接线或调换相序继电器XXJ上的采样线L1,L2,L3任意2根线既可;2、闭合断路器QF1,控制箱上电,门板面板上绿色指示灯亮。

3、在启动前,检查防火阀接入处是否接入防护阀信号,若没有防火阀信号请您短接端子排上111和113;检查风机负载线是否正确接入。

4、手自动转换开关置于手动位置,操作启动按钮,查看合闸指示灯是否灯亮;操作停止按钮,查看合闸指示灯是否灯灭,同时观看风机运转情况。

5、手自动转换开关置于自动位置,当发生消防命令时,应启动风机,合闸指示灯亮,消防联动报警灯亮及报警,这是正常现象。

消防联动信号若是无源短接信号请接到101和125上,若是DC24V信号请接到端子的“+”和“-”上;6、运行过程中若出现过流报警,请您调节电动机保护器至合适位置;过流报警可操作“消音”按钮消除报警声,黄色指示灯亮。

四、故障诊断五、控制箱端子接线说明1、防火阀闭锁点为无源闭点信号1JX1,2;线号为“111”“113”(由排烟风机防火阀提供,无此功能就短接)2、消防联动DC24V信号接入端子1JX3,4;线号为“+”“-”3、风机运行反馈信号为无源信号端子1JX5,6; 线号为“130”“131”4、风机故障反馈信号为无源信号端子1JX7,8; 线号为“132”“133”5、消防联动无源短接信号接入端子1JX9,10; 线号为“101”“125”端子图如下:注意:若端子号不同时以实际图纸线号为准六、使用环境(1) 海拔高度:小于2000米。

kzts-24-ct73x说明书

kzts-24-ct73x说明书

kzts-24-ct73x说明书一.操作步骤1、把控制柜内的电源空气开关合上,此时电源指示灯亮。

2、根据生产要求,在温控器,时间继电器上设定好工作温度与保温时间。

3、按风机启动按扭,热风运风风机开始运行。

4、把加热选择开关打到ON 位置,运行指示灯亮,处于加热状态,当炉内温度末达到设定温度时,发热管开始加热。

5、当炉内温度达到设定温度时,加热停止,当炉内温度下降低于设定温度时,发热管又开始加热,如此反复,使炉内温度保持不变,处于保温状态,这时可把工件放入烤炉中进行烘烤。

6、如果不需要进行自动保温计时,可将保温计时选择开关打到OFF 位置,当认为工件已烤好,即可取出工件,进行下一批工件烘烤。

7、如果需要进行自动保温计时,可将保温计时开关打到ON 位置,当炉内温度再次达到设定温度时,保温计时开始,当保温时间到时,加热停止,加热指示灯熄灭,闪光蜂鸣器报警,提醒需要取出工件。

8、将保温计时开关打到OFF 位置,蜂鸣器报警停止。

加热指示灯亮,烤炉处于加热状态。

这时可把工件取出,进行下一批工件烘烤,再将保温计时开关打到ON 位置,保温计时又重新开始。

注:A、风机和加热联锁,只有在风机运行时才能启动加热。

B、保温开始温度可根据生产调节,例如:当温控器设定温度是150 度时。

把报警EV1 的参数E1.Hy 设为-2 时(出厂已设定好,用户不需再设定),当炉内温度大于等于148 度(150-2=148)时,保温开始。

C、如把报警EV1 的参数E1.Hy 设为-1 时,当炉内温度大于等于149 度时,保温开始。

如把报警EV1 的参数E1.Hy 设为1 时,当炉内温度大于等于151 度时,保温开始。

如把报警EV1 的参数E1.Hy 设为0 时,当炉内温度大于等于150度时,保温开始。

操作排烟防火阀连锁停止风机的复位操作流程

操作排烟防火阀连锁停止风机的复位操作流程

操作排烟防火阀连锁停止风机的复位操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!排烟防火阀连锁停止风机的复位操作流程详解在消防安全系统中,排烟防火阀和风机起着至关重要的作用。

冷水机组控制柜说明书

冷水机组控制柜说明书

冷水机组控制柜说明书冷水机组电控系统分为3组:A T1柜、AT2柜、A T3柜AT1柜:AT1柜包含1#冷水机组、7#冷却水泵、1#冷冻水泵、冷却塔风机、滑撬清洗间潜污泵共5台设备。

1、接通进线双电源切换开关。

一般将切换开关置于“手动”状态,接通常用电源侧供电。

当常用电源停电,备用发电机启动完毕后,按“备用”按钮后,切换至备用电源侧。

若切换开关置于“自动”状态,开关自动置于有电一侧,不需人工干预。

将开关置于“手动”状态,按“双分/再扣”键,“常用电源”与“备用电源”均不接通,切换开关下口不带电。

具体参看双电源切换开关说明书。

2、设备开启前确认闭合冷水机组控制箱配电断路器,冷却水泵、冷冻水泵、冷却塔风机断路器。

3、将冷却水泵、冷冻水泵、冷却塔风机选择开关分别置于“联动”位置,1#冷水机组可远程依次启动冷却水泵、冷冻水泵、冷却塔风机。

将选择开关置于“手动”位置,须人工启动冷却水泵、冷冻水泵后,1#冷水机组方能启动。

4、将选择开关分别置于“停止”位置,则不能启动水泵。

AT2柜:AT2柜包含2#冷水机组、9#冷却水泵、3#冷冻水泵、冷却塔风机共4台设备。

1、接通进线双电源切换开关。

一般将切换开关置于“手动”状态,接通常用电源侧供电。

当常用电源停电,备用发电机启动完毕后,按“备用”按钮后,切换至备用电源侧。

若切换开关置于“自动”状态,开关自动置于有电一侧,不需人工干预。

将开关置于“手动”状态,按“双分/再扣”键,“常用电源”与“备用电源”均不接通,切换开关下口不带电。

具体参看双电源切换开关说明书。

2、设备开启前确认闭合冷水机组控制箱配电断路器,冷却水泵、冷冻水泵、冷却塔风机断路器。

3、将冷却水泵、冷冻水泵、冷却塔风机选择开关分别置于“联动”位置,1#冷水机组可远程依次启动冷却水泵、冷冻水泵、冷却塔风机。

将选择开关置于“手动”位置,须人工启动冷却水泵、冷冻水泵后,2#冷水机组方能启动。

4、将选择开关分别置于“停止”位置,则不能启动水泵。

单级高速离心鼓风机使用说明书

单级高速离心鼓风机使用说明书

3)风管安装前要清除流道的焊渣和其他杂物,特别进口风道一定杜绝杂物的存在,否则会损坏叶轮。

4)风机进出口的管道均需加支撑,杜绝风管重量落在风机上。

2.6 鼓风机找正与联接详解 2.6.1 找正的测量程序1)要根据最重的或位置在最中心的机器开始进行找正2)如附图3.5所示,采用一个装有两块或三块千分表的仪表架进行找正。

3)位于径向位置的千分表,测量轴的径向偏差,位于轴向位置的千分表,测量轴的轴向偏差 2.6.2 径向偏差读数2.6.2.1 如下图所示,把与垂直面对应的径向千分表调整到零位。

γVObz w2.6.2.2 按照轴转动方向,转动两轴,并每隔90°记下表的读数,如果千分表触头被压入其适当位置,则把读数定为正的,否则定为负的。

注: 读数至少重复一次,并应使千分表的触头在半行程处进行测量。

特别对于带有隔套的联轴器,最好把千分表置从一个轴换到另一个轴上重新进行一次检查。

2.6.2.3 垂直面的偏差值是:2b v =γb ──转动180°之后千分表上的实际值。

2.6.2.4 旋转90°(W)和270°(Z)之后测出数值的代数和,如果不计仪表误差,则等于转180°之后测得的数值即:z w b +=而其代数之差的一半,表示水平面上的径向偏差,即2zw o -=γ 注:“W ”、“Z ”和“b ”的值都应看成是带正负号的。

2.6.3轴向偏差读数2.6.3.1 轴的轴向偏差(联轴器角偏差)是用两块支距180°的千分表测量,将初始调回到零位。

1)检查进气压力,当进气压力表指示-1.5kPa时必须清洗或更换进气过滤器滤芯。

2)初次运行二至三周后即应换油,此油经过滤后可以重新使用。

3)检查进出气蝶阀连杆是否异常磨损,必要时修理或更换之。

4)定期清洗油雾分离器的油过滤芯。

4.2.4半年保养在运行2500小时或每6个月后, 检查油箱并更换油。

对油质进行如下检查,如有问题则换油。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

防排烟风机控制箱操作说明书
一、产品功能
本设备为防排烟风机控制设备,具有消防联动开关信号启动、消防联动DC24V信号启动、防火阀闭锁启停功能、过流声光报警、电源电压过压、欠压、错相、缺相报警等功能。

二、防排烟风机控制箱通电前的检查
1、通电前请检查电源进线、电源出线是否正确连接。

2、检查所有端子或元器件是否有松动现象,如有松动现象,请重新拧紧或重新插好,如
继电器等插拔式元件。

3、仔细核对外接线的端子号,查看电源回路是否有短路和接错的现象。

三、防排烟风机控制箱操作文字说明
1、带双电源的防排烟风机控制箱(以下简称控制箱),确认两路进线是否正确可靠接入,接着实验双电源是否能够自动转换,接入相序是否有错相报警,如有报警请调换进线接线或调换相序继电器XXJ上的采样线L1,L2,L3任意2根线既可;
2、闭合断路器QF1,控制箱上电,门板面板上绿色指示灯亮。

3、在启动前,检查防火阀接入处是否接入防护阀信号,若没有防火阀信号请您短接端子排
上111和113;检查风机负载线是否正确接入。

4、手自动转换开关置于手动位置,操作启动按钮,查看合闸指示灯是否灯亮;操作停止按
钮,查看合闸指示灯是否灯灭,同时观看风机运转情况。

5、手自动转换开关置于自动位置,当发生消防命令时,应启动风机,合闸指示灯亮,消防
联动报警灯亮及报警,这是正常现象。

消防联动信号若是无源短接信号请接到101和125上,若是DC24V信号请接到端子的“+”和“-”上;
6、运行过程中若出现过流报警,请您调节电动机保护器至合适位置;过流报警可操作“消
音”按钮消除报警声,黄色指示灯亮。

四、故障诊断
五、控制箱端子接线说明
1、防火阀闭锁点为无源闭点信号1JX1,2;线号为“111”“113”
(由排烟风机防火阀提供,无此功能就短接)
2、消防联动DC24V信号接入端子1JX3,4;线号为“+”“-”
3、风机运行反馈信号为无源信号端子1JX5,6; 线号为“130”“131”
4、风机故障反馈信号为无源信号端子1JX7,8; 线号为“132”“133”
5、消防联动无源短接信号接入端子1JX9,10; 线号为“101”“125”
端子图如下:
注意:若端子号不同时以实际图纸线号为准
六、使用环境
(1) 海拔高度:小于2000米。

(2) 环境温度:0℃—45℃。

(3) 空气湿度:小于90%。

(4)周围无爆炸危险的介质,且无严重腐蚀金属和破坏绝缘的气体及到点尘埃。

(5)无剧烈震动和冲击。

如仍有疑议请联系厂家。
