科跃MOSFET逆变式弧焊机维修手册
焊接机维修手册
焊接机维修手册一、引言焊接机是用于连接金属材料的工具和设备，它在各个领域都有广泛的应用。
为了确保焊接机的正常运行和延长其使用寿命，本手册将介绍焊接机维修的基本知识和相关操作方法。
二、故障排查与维修1. 电源故障- 插头松动或损坏：检查插头是否牢固连接，如有问题，更换新的插头。
- 电源线断裂：检查电源线是否完好，如发现断裂，应及时更换电源线。
- 电源过载：检查是否连接了额定电流以上的设备，确保不超过焊接机的额定负荷。
2. 焊接电极故障- 电极磨损：检查电极是否磨损，如磨损严重，应更换新的电极。
- 电极松动：检查电极是否牢固固定，如松动，需重新紧固电极。
3. 焊接质量问题- 电流过大或过小：根据焊接材料的特性和焊接要求，调整焊接机的电流大小。
- 焊接时间不足或过长：根据焊接要求和材料特性，调整焊接机的焊接时间。
- 电压不稳定：检查电压供应是否稳定，如发现问题，应及时修复或更换电源。
三、维护与保养1. 清洁焊接机外壳：定期使用柔软的布料擦拭焊接机外壳，保持外观整洁。
2. 罩套保护：对于不常使用的焊接机，可以使用罩套进行遮盖，防止灰尘及湿气进入机器内部。
3. 定期检查电源连接：检查焊接机的电源连接是否牢固，如有松动或损坏，应及时修复。
4. 保持通风良好：确保焊接机周围通风良好，避免过热导致故障。
5. 定期维护：按照生产商的说明书进行定期维护，如更换润滑油、清洗过滤网等。
四、安全注意事项1. 使用防护手套和面罩：在操作焊接机时，务必佩戴防护手套和面罩，以防止火花溅入眼睛和皮肤。
2. 注意周围环境：焊接机操作时，要确保周围没有易燃物品，以免引发火灾。
3. 了解紧急停机装置：熟悉焊接机的紧急停机装置的位置和使用方法，在紧急情况下及时停机。
4. 接地保护：确保焊接机与接地线连接良好，以防止电击等安全事故的发生。
5. 学习使用说明书：在使用焊接机之前，仔细阅读并理解使用说明书，确保正确操作。
五、结论本手册介绍了焊接机维修的基本知识和维护方法，希望能帮助读者解决焊接机故障并保持其正常运行。
电弧焊机维护保养说明书
电弧焊机维护保养说明书一、介绍电弧焊机是一种常见的焊接设备，广泛应用于工业生产和修理作业中。
为了确保电弧焊机的正常运行和延长其使用寿命，以下是该设备的维护保养说明。
二、设备外观清洁1. 在进行任何维护保养之前，确保电弧焊机已断开电源，并且设备表面已经冷却。
使用干净的软布擦拭焊机外壳，以去除灰尘和杂物。
2. 检查电弧焊机的连接线和插头是否有损坏或松动。
如果有任何问题，请及时更换或修复，以确保正常使用。
三、电源线和插头1. 定期检查电源线和插头是否有损坏或磨损。
如发现损坏，应立即更换。
2. 建议购买符合国家安全标准的电源线和插头，以确保电气连接的安全性。
四、散热系统1. 电弧焊机工作时会产生大量热量，为了确保设备的正常运行，应定期检查散热系统。
清理散热器表面的灰尘和污垢，确保良好的散热效果。
2. 如果发现散热器堵塞或不正常工作，应及时进行维修或更换。
五、水冷系统（适用于水冷焊机）1. 对于水冷焊机，应定期检查水冷系统的水位和水质。
必要时更换水或添加合适的冷却液。
2. 清洗水冷系统中的水管和换热器，确保水路畅通无阻。
六、电极和电刷1. 定期检查电极和电刷的磨损情况。
如发现磨损，应及时更换新的电极和电刷。
2. 检查电极和电刷的接触是否良好，有必要时进行清洗，以确保良好的导电性。
七、风扇1. 检查焊机内部的风扇是否正常工作。
确保风扇的叶片清洁，无异物阻塞。
2. 定期清洗焊机内部的风扇和散热器，防止灰尘堵塞，影响散热效果。
八、保护装置1. 定期检查焊机的保护装置，如漏电保护器和过热保护装置。
确保这些装置正常工作，以避免意外事故的发生。
2. 如发现保护装置失灵或故障，应立即停止使用焊机，并请专业技术人员检查和修复。
九、使用环境1. 电弧焊机应在干燥、通风良好的场所中使用。
避免在高温、潮湿或腐蚀性环境中使用。
2. 避免将电弧焊机放置在易碰撞或高温的地方，以免影响设备正常运行或导致不安全的情况。
十、定期维护与保养1. 建议定期进行维修和保养，以保证电弧焊机的性能和安全性能。

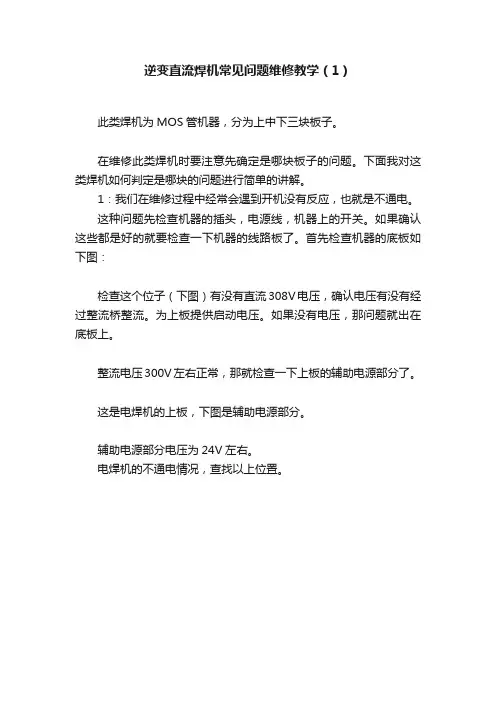

逆变直流焊机常见问题维修教学（1）
逆变直流焊机常见问题维修教学（1）
此类焊机为MOS管机器，分为上中下三块板子。
在维修此类焊机时要注意先确定是哪块板子的问题。
下面我对这类焊机如何判定是哪块的问题进行简单的讲解。
1：我们在维修过程中经常会遇到开机没有反应，也就是不通电。
这种问题先检查机器的插头，电源线，机器上的开关。
如果确认这些都是好的就要检查一下机器的线路板了。
首先检查机器的底板如下图：
检查这个位子（下图）有没有直流308V电压，确认电压有没有经过整流桥整流。
为上板提供启动电压。
如果没有电压，那问题就出在底板上。
整流电压300V左右正常，那就检查一下上板的辅助电源部分了。
这是电焊机的上板，下图是辅助电源部分。
辅助电源部分电压为24V左右。
电焊机的不通电情况，查找以上位置。
逆变电焊机维修入门doc资料
逆变电焊机维修入门逆变电焊机维修入门准备工作：一、心理准备1.做为一名合格的修理工要有的严谨的科学态度.2.抗压能力要强.3.积极思维。
4.热爱此行业，有钻研，收集的精神。
二、物质准备1.数字万用表，机械万用表各一块。
2.示波器。
3.电桥（非必需品）.4.积极收集各种主流机型资料.5.PC（个人计算机）6.螺丝刀钳子烙铁焊锡等等不再罗嗦。
7.三项动力电三、专业知识准备（最低门槛）1.熟悉电阻电容及其他各类常用元器件参数的读法。
2.熟悉基本数电，模电知识。
3.了解常用功率变化线路的工作原理（半桥，全桥，单端等等）4.熟悉各类元器件的测量方法.维修步骤：一、初接故障机1.询问机主故障情况，如不清楚切勿送电加重故障。
2.判断该机线路是否属于自己熟悉品牌.二、开机检查1.开机检查后听闻望窃，检查有无明显烧毁，断裂，及硬性机械问题。
2.根据机主形容故障现象首先排查可疑度最大部分。
3.完成前俩点后，从时间顺序上将诊断步骤安排好。
三、诊断步骤1.判断故障问题出现在主回路还是辅助电路。
2.如问题在主回路应细心检查，更换顺坏元器件，确认无误才可送电。
3.如问题在辅助电路，应想办法切断主回路和辅助电路公共电源端，以防止维修过程中造成主回路损坏。
（既单加辅电）4.混合型故障，如功率器件击穿，那么正常来讲驱动也不保，此时应该明白修理的先后顺序，先控制，后主。
四、主回路维修检测步骤1.普通逆变焊机功率变换过程一般为，整流-逆变-二次整流。
2.整流部分问题普通现象表现为，送电不能（跳闸），功率器件直流母线电压没有或电压不正常，开机无反应。
3.逆变部分问题普遍现象较易从外观发现，具体测量方法下面会介绍。
4.二次整流部分元器件较单一，容易测量，大部分可以直接从输出端子进行测量观察是否存在短路，开路，或者压降不正常。
五、控制电路维修诊断过程由于控制电路较复杂，放在下面具体分析。
MOSFET及IGBT的测量这个百度搜森达焊接就有，我不必多啰嗦，补充一句：注意区分沟道，普通MOS 数字万用表晶体管档可达到门限电压，IGBT，可以用机械表用手指当导体，形成模拟驱动，以检测其好坏。
逆变焊机维修手册(Rilon)
2、可能是过流保护；
3、可能是逆变器出现故障；
a、关机拔掉中板变压器供电插头（靠近风机VH-07）开机红灯亮则是MOS板上个别场管损坏，同时检查驱动模块上个别元器件。
b、红灯不亮则是中板变压器或整流管有损坏。中板主变参数：
L=1.2-2.0mH Q>40
1、停止工作5分钟即可
2、关机5分钟重新开机即可
2.用小刀把炭化部分刮干净。
3.更换硅桥。
七、焊接出现偏弧。
3、检查焊枪线或地线有无接触不良松断现象。
4、改变地线或焊接位置。
2、检查。
3、检查调整。
八、注：此两款机型可带VRD功能（即防电击装置），如果VRD处于开的状态，则空载输出电压小于2V，没有常规机好起弧。如果VRD处于关的位置，则空载电压为50多伏。
第一章手工弧焊系列
第一节常规（ZX7-160 ZX7-200）
故障现象
原因分析
排除方法
一、打开电源开关，电源开关指示灯不亮，风机不转，无焊接电流输出。
1、外部供电（AC220V）是否正常；
2、电源线是否断路，接头是否良好；
3、电源开关损坏。
1、检查外部AC220V电压。
2、检查接头（主要是线扣处或电源线连接处）。
2、硅桥插座有烧黑现象，线路板炭化。
3、硅桥短路。
1.检测排除。（压敏电阻等器件）
2.用小刀把炭化部分刮干净。
3.更换硅桥。
七、焊接出现偏弧。
1、检查焊枪线或地线有无接触不良松断现象。
2、改变地线或焊接位置。
1、检查。
2、检查调整。
第二节常规（ZX7-140 MINI160）
故障现象
原因分析
排除方法
焊机维修手册
焊接回路维修
焊接回路故障现象
焊机无法正常焊接，焊接电流不稳定或过小，焊缝质量差 。
故障原因
焊接回路损坏、焊接电缆短路或开路、焊枪故障等。
维修方法
检查焊接回路和焊枪，更换损坏的焊接电缆或焊枪，确保 焊接回路正常工作。同时，对焊机进行定期维护和保养， 以延长其使用寿命和提高工作效率。
05
焊机预防性维护与保养建 议
在维修过程中，我们注重团队协作和沟通，及时分享维修 经验和技巧，共同解决遇到的问题，提高了维修效率和质 量。
专业技能提升
通过本次维修实践，我们进一步提升了自身的专业技能水 平，包括电路分析、元器件检测、焊接技术等，为今后的 维修工作打下了坚实基础。
未来焊机维修技术发展趋势
01
智能化维修技术
随着人工智能和机器学习技术 的发展，未来焊机维修将更加 智能化，通过智能诊断系统快 速定位故障，提高维修效率。
高散热效率。
检查风扇
02
检查焊机内部风扇的运转情况，确保风扇正常运转，为设备提
供足够的冷却风。
控制环境温度
ห้องสมุดไป่ตู้
03
焊机工作环境温度应控制在适宜范围内，避免过高或过低的温
度影响焊机性能和寿命。
操作规范培训
安全操作培训
对操作人员进行安全操作培训，确保他们了解焊机的安全操作规 程和注意事项。
设备操作培训
提供设备操作培训，使操作人员熟练掌握焊机的各项功能和操作 方法。
焊接回路短路
检查焊接回路是否短路， 修复或更换损坏的焊接回 路。
焊接电流不稳定
检查焊接电流是否稳定， 如不稳定需调整焊接电流 参数或更换损坏的电流调 节器。
04
焊机维修实例分析
焊机维修手册
焊机维修手册第一章：引言1.1 介绍手册的目的和范围焊机维修手册旨在提供给焊机维修师傅和用户一些常见的焊机故障排除方法和维修指导。
本手册涵盖了常见的焊机故障和维修步骤，旨在帮助用户解决焊机故障并延长焊机的使用寿命。
1.2 说明手册结构和使用方法本手册分为多个章节，每个章节都介绍了一种常见的焊机故障和相应的维修步骤。
用户可以根据焊机出现的问题查找对应的章节，并按照步骤进行故障排除和维修。
每个章节都包含了详细的故障现象描述、可能的原因分析和维修步骤说明。
第二章：常见故障和故障排除2.1 电源问题2.1.1 焊机无法启动2.1.2 焊机无法正常运行2.1.3 焊机工作不稳定2.2 电极问题2.2.1 焊机电极磨损严重2.2.2 焊机电极无法点火2.2.3 焊机电极粘连2.3 电弧问题2.3.1 焊机电弧不稳定2.3.2 焊机电弧无法点燃2.3.3 焊机电弧过长2.4 控制板问题2.4.1 控制板显示异常2.4.2 控制板无法操作2.4.3 控制板按钮损坏第三章：维修步骤和注意事项3.1 故障排查方法在进行焊机维修之前，需要先进行故障排查确定具体故障点。
本章节将介绍几种常见的故障排查方法，包括使用万用表测试电源、观察焊机工作过程中的异常现象、检查焊机各部件的连接状态等。
3.2 维修步骤和注意事项3.2.1 电源问题的维修步骤和注意事项3.2.2 电极问题的维修步骤和注意事项3.2.3 电弧问题的维修步骤和注意事项3.2.4 控制板问题的维修步骤和注意事项第四章：维护与保养4.1 清洁焊机外壳4.2 保养焊机电极4.3 检查电源线的连接状态4.4 定期更换焊机过滤网和散热器4.5 定期检查焊机连接线路的连接状态第五章：常见问题解答5.1 为什么焊机无法启动？5.2 焊机电弧不稳定是什么原因？5.3 如何更换焊机电极？5.4 焊机显示屏上出现乱码如何处理？结论本手册详细介绍了焊机的常见故障和相应的维修步骤，并给出了一些常见问题的解答。
逆变式直流电弧焊机操作指南
逆变式直流电弧焊机操作指南简介逆变式直流电弧焊机是一种常用的焊接设备，广泛应用于工业领域。
本操作指南旨在帮助使用者正确操作逆变式直流电弧焊机，确保焊接工作的安全和质量。
准备工作在进行焊接工作之前，需要进行以下准备工作：1. 确保焊接区域干净，无杂物和易燃物。
2. 检查电焊机是否工作正常，电源线是否完好。
3. 检查焊接材料和焊接电极的质量和型号是否符合要求。
4. 确保焊接区域通风良好，以防止有害气体积累。
操作步骤1. 连接电源：将电焊机的电源线插入电源插座，并检查是否插紧。
2. 设置电流：根据焊接材料的要求，选择合适的电流大小。
一般来说，焊接薄材采用小电流，焊接厚材采用大电流。
3. 准备焊接电极：选择合适的焊接电极，并将其连接到电极夹具上。
4. 调整焊接极性：根据需要选择焊接极性，逆变式直流电弧焊机可以实现直流正极、直流负极和直流交流三种极性。
5. 保护焊接区域：用焊接布或焊接垫盖住周围易燃物和易受伤物体，确保焊接区域安全。
6. 开始焊接：将电焊机开关打开，并将焊接电极靠近焊接材料开始焊接。
注意保持焊接手稳定，并均匀移动，以确保焊接质量。
7. 调整电流：根据焊接过程中的需要，适时调整电流大小。
通常，在焊接开始时使用大电流，然后逐渐减小电流。
8. 结束焊接：当焊接完成时，将焊接电极从焊接材料上移开，并关闭电焊机开关。
9. 检查焊缝：焊接完成后，检查焊缝的质量，确保焊接无缺陷和未焊透的情况。
10. 清理工作：将使用过的焊接电极和焊接材料清理干净，清理焊接区域，并将电焊机存放在安全的地方。
安全注意事项1. 穿戴个人防护装备，如焊接面具、耳塞和防护手套等。
2. 不要在没有专业指导下操作电焊机。
3. 注意电焊机周围的安全距离，避免触碰电焊机导致电击事故。
4. 注意工作环境的通风，避免有害气体积累。
5. 禁止在易燃物或易燃气体环境中进行焊接。
6. 当电焊机长时间不使用时，应拔掉电源插头。
以上是逆变式直流电弧焊机操作指南的简要介绍和操作步骤，希望对您有所帮助。
电焊维修手册
电焊维修手册一、简介电焊是一种常用的金属连接方式，广泛应用于工业领域。
然而，电焊设备在使用过程中可能会出现各种故障，需要及时修复以确保正常运行。
本手册将为读者介绍电焊维修的基本知识和常见问题的解决方法。
二、维修准备在进行电焊维修之前，我们需要做一些准备工作，以确保安全和高效的维修过程。
以下是一些维修准备的步骤：1. 安全措施：- 确保工作区域的安全，清理杂物和易燃物品。
- 确保穿戴适当的个人防护装备，如眼镜、手套和防护服。
- 关闭电焊设备，断开电源并等待冷却。
2. 工具准备：- 准备常用的电焊维修工具，如焊枪、剪线钳和扳手。
- 确保工具完好无损，并保持干净。
三、常见故障及解决方法1. 电焊设备没电/无法启动：- 检查电源插头是否插紧，确认插头无损坏。
- 检查电源线是否断裂或短路，如有问题及时更换或修复。
- 检查开关是否关闭，重新打开开关并再次尝试启动。
2. 弧不稳定/打不起弧：- 检查焊条是否受潮，如受潮需更换新的焊条。
- 检查电焊机的接地是否良好，确保工作环境处于良好的接地状态。
- 检查接线是否正确，确保电极线与焊机正确连接。
3. 焊缝质量差：- 检查焊机电流是否合适，根据金属材料的厚度和类型进行调整。
- 检查焊条是否适合所需焊接材料，确保选择正确的焊条。
- 清理金属表面，确保焊接部位无脏污和氧化物。
4. 电焊设备过热：- 检查散热器和风扇是否正常工作，需清理或更换散热器或风扇。
- 检查设备周围是否有堵塞物，需清理工作区域。
四、维护保养为了保持电焊设备的正常运行和延长使用寿命，定期进行维护保养是必不可少的。
以下是一些维护保养的建议：1. 清洁：定期清洁焊机表面和散热器，以确保散热通畅，并防止灰尘和杂物对设备造成损害。
2. 润滑：定期给焊机的移动部件和连接部件加入适量的润滑油，以减少磨损和摩擦。
3. 检查：定期检查电焊设备的电路连接和线缆是否正常，如有损坏或磨损及时更换。
4. 防护：当设备不使用时，使用防尘罩或存放在干燥清洁的地方，以避免灰尘和湿气对设备的腐蚀。
逆变式直流电弧焊机维护手册
逆变式直流电弧焊机维护手册1.引言逆变式直流电弧焊机是一种常用的焊接设备，广泛应用于金属加工与维修工作中。
为了确保其正常运行和延长使用寿命，进行定期的维护是必要的。
本手册将介绍逆变式直流电弧焊机的维护方法和步骤。
2.维护流程2.1 清洁与除尘在使用逆变式直流电弧焊机之前，首先应将其表面清洁干净。
使用干净的布擦拭焊机外壳和面板，确保无尘和油污。
特别注意散热器和风扇是否有堵塞，如有堵塞应使用压缩空气进行除尘。
2.2 电源线检查定期检查逆变式直流电弧焊机的电源线是否完好，并排除可能存在的损坏情况。
检查插头是否干净无腐蚀，并确保连接牢固。
2.3 内部清洁定期对逆变式直流电弧焊机进行内部清洁，确保其内部无尘。
使用吸尘器或压缩空气清除电子元件和散热器上的灰尘，避免长时间积尘造成散热不良。
2.4 检查电极头与电极夹定期检查电极头和电极夹的状态。
如发现磨损严重或变形，应及时更换。
确保电极夹与电极头之间的良好接触，避免焊接时出现不稳定的电弧。
2.5 检查散热器和风扇定期检查散热器和风扇的工作状态。
确保风扇无杂质，散热器无堵塞。
如发现异常情况，应及时清洁或更换。
2.6 检查焊接电缆定期检查焊接电缆的连接情况和绝缘性能。
确保焊接电缆外皮无损伤和接线牢固。
3.维护注意事项3.1 保持通风良好逆变式直流电弧焊机在使用过程中会产生热量，因此在使用时应确保周围通风良好，避免焊机过热。
3.2 防止水分侵入焊机使用过程中应防止水分进入内部，以免损坏电子元件和引起触电事故。
切记不要将潮湿的手或湿物接触焊机。
3.3 防止过载在使用逆变式直流电弧焊机时，应避免长时间高负荷工作，以免过载损坏内部电子元件。
控制电流和电压在规定范围内，合理使用焊机。
4.维护周期逆变式直流电弧焊机的维护周期可根据使用频率、工作环境和使用条件灵活确定。
通常建议每月进行一次全面的维护检查，每年至少进行一次详细的维护清洁。
5.结论逆变式直流电弧焊机的维护对于延长其使用寿命、保持其性能稳定起着重要作用。
焊机维修手册
直流维修手册维修手册说明•本手册适用于没有专用的调试仪器和设备。
使用数字或指针万用表进行测量而进行维修的维修人员。
通过故障现象及测量数据来分析故障的原因，从而叛断哪些器件损坏，找到解决问题的方法。
•焊机出现故障后，首先拆开机壳，检查一下内部是否有烧焦，烧坏的现象。
•重点查看以下部分（1）上板部分：场效应管控制模块驱动模块辅助电源（2）底板部分：电解电容高压硅粒热敏电阻压敏电阻发现有烧焦，烧坏现像可直接更换板。
第一章手工弧焊系列故障排除➢开关电源指示灯不亮，风机不转，无焊接输出1、确认电源开关闭合。
2、确认输入电缆所接的电源有电。
➢电源指示灯亮，风机不转，无焊接输出1、可能是输入错接在380V电源上，造成过压保护电路起动，改接在220V电源上，重新开机即可。
2、220V电力不稳（输入线过细过长）或输入线搭接在电网上，造成过压保护电路起动，增加电网输入线的线径；紧固输入线结点，这种现象关机器5-10分钟后重新开机即可恢复正常。
3、短时间内连续开闭电源开关造成过压保护电路起动，关机5-10分钟后重新开机即可恢复正常。
4、电源开关到电源板间的导线松脱，重新紧固。
5、电源板上24V继电器未吸合或损坏，查24V电源和继电器，继电器可用同型号的其它继电器更换。
➢风机转，焊接时输出电流不稳或不受电位器控制，电流时大时小1、电位器1K，质量有问题。
应更换。
2、各种连接处接触不良，尤其接插件等，需检查。
➢风机转，异常指示灯不亮，无焊接输出1、检查机内各种接插线是否接触不良2、输出端连接处有断路或接触不良现象3、用仪表测电源板到MOS板（VH-07插件）电压为DC308V左右1）硅桥是否断路，硅桥接插线是否接触不良2）电源板上四只大电解电容（470UF/450左右）之中个别漏电更换即可。
4、MOS板上辅助电源有一绿色指示灯如不亮，请与经销商或本公司联系5、控制电路问题，请与或本公司联系➢风机转，异常指示灯亮，无焊接输出1、可能是过流保护，请关掉机器待异常指示灯不亮，再重新开机即可恢复正常。
逆变焊机的常用维修方法及常见故障处理
逆变焊机的常用维修方法及常见故障处理一．逆变焊机产生故障的原因由于逆变焊机属于电子类产品，其复杂的结构和工艺，加上一些元器件的不稳定性都会使焊机发生故障。
常见的引发故障的起因大致有：a. 运输振动b. 工作电压超过使用范围c. 过载d. 不正当使用e. 使用环境恶劣如高温潮湿等f. 个别元器件品质不良等。
二．逆变焊机的常用维修方法1. 电阻法。
就是用万用表测量电路中各个器件的电阻值。
检查电路中是否短路，开路。
如电阻是否有变值损坏的，电容失容，晶体管击穿损坏短路或开路等。
这种方法最为简单，也最常用，适用于电阻，电容，电感，晶体管，集成电路等的初步故障判断。
2. 电压法。
就是在电路加电的状态下，测量电路各个工作点的工作电压是否正常。
这种方法需要对电路比较熟悉。
但是其测量判断结果会比较准确。
3. 替换法。
就是将电路中的一些无法确定是否正常的元器件，用好的元器件将其替换，以此来判断和排除故障的方法。
这种方法一般用于可以大致确定故障部位的机器上，它一般作为电阻法的后续判断方法。
4. 波形判断法。
在有一定的条件下，可以借助示波器等仪器，观察各个工作点的工作波形，从波形上分析电路的故障部位。
这个是最直观的故障分析方法，用于分析一些疑难杂症。
三．逆变焊机的常见故障及处理1.开机保护造成这个故障的原因有以下几个：A. 场管损坏，为过流保护。
B. 二次整流管损坏，为过流保护。
C. 中板变压器损坏，为过流保护。
D. 温控开关损坏，为错误保护。
E. 控制板保护电路损坏，为错误保护。
当焊机保护电路不工作时，出现焊机出现过流时，会造成炸机。
在维修时一定要特别注意保护电路是否正常。
故障处理：对于场管和二次整流管的损坏，一般用电阻法测量场管的电阻，是否有短路或场管和二次整流管电阻有异常。
在判断中板变压器是否损坏是，一般是拔去变压器插头看焊机是否还出现保护故障，如果拔去中板变压器，就不出现保护故障，就可以大致确定是否是中板变压器损坏了，不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。
焊接设备维修手册
焊接设备维修手册第一章：引言在焊接工作中，焊接设备起着至关重要的作用。
然而，由于长时间的使用和不当的操作，焊接设备可能会出现各种故障和问题。
为了保证焊接工作的正常进行，本手册旨在提供焊接设备维修的指导，并介绍常见故障的解决方法。
本手册适用于各种焊接设备，包括手持焊枪、电焊机等。
第二章：焊接设备故障诊断与排除2.1 无法启动如果焊接设备无法启动，首先需要检查以下几个方面：- 确保设备已正确连接电源，并检查电源线是否有破损；- 检查电源插座的供电情况；- 检查设备的主电源开关是否已打开；- 检查设备内部的保险丝是否烧断。
2.2 电源异常如果焊接设备的电源异常，表现为电流不稳定或者无法提供足够的电能，可以尝试以下解决方法：- 检查电源线是否接触良好，并确保电源输入电压范围符合设备要求；- 检查设备内部的电源模块，如变压器等，是否有异常情况，如烧坏或损坏的元件；- 如果设备是使用电池供电，检查电池是否需要更换。
2.3 异常噪音当焊接设备产生异常噪音时，应该进行以下处理：- 检查焊接枪的接触头和电极是否完好，是否存在松动的情况；- 检查焊接设备的整体结构是否紧固，是否有松动的螺丝；- 检查设备内部的风扇或冷却装置是否正常运转；- 如果以上都没有问题，建议将设备送至专业的维修中心进行检测和维修。
第三章：常见焊接设备故障及处理方法3.1 电弧不稳定当焊接设备产生电弧不稳定的情况时，可能是以下原因导致：- 焊接电流设置不正确，需要根据焊接材料厚度和焊接方式进行调整；- 焊接电源电压不稳定，可以通过接入稳压器来解决；- 焊接电极磨损严重，需要更换电极；- 焊接电极与工件接触不良，需要清洁电极和工件表面。
3.2 设备过热焊接设备在长时间使用后可能会出现过热的情况，这可能是以下原因导致：- 设备内部风扇或冷却装置故障，需要进行维修或更换；- 焊接设备长时间使用而未停机休息，建议在连续焊接一段时间后停机降温并进行冷却；- 焊接设备周围环境温度过高，需要将设备放置在通风良好的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机不旋转，无焊接输出： 1、确认电源开关是否闭合。 2、确认输入电缆所接电源是否有电，输入电缆与对应的电源接线柱或插座接 触不良。 3、380V电力不稳 4、可能是电源开关损坏，用同型号的其它开关更换。
WS-315、400、500
5、焊机内各种接插线接触不良或松脱，应重新紧固。 6、工频变压器损坏，用同型号的其它工频变压器更换。或工频变压器接插线 与焊机内电气接口接触不良，应重新紧固。 7、控制板电路故障，更换控制板或与本公司联系。
●操作及面板及说明(此图仅作参考)
_______________________________________________________________________________
WS—315面板说明图：（此图仅作参考）
WS-315、400、500
一 操作 1．打开电源开关，风机开始旋转。 2．根据焊接需要调节“电流调节”旋纽，使焊机焊接性能达到焊接要求。 3．“推力调节旋钮”可用来调节焊机焊接的性能，尤其在小电流的范围内与“电 流调节旋钮”配合使用，可以方便调节起弧电流的大小，而不受“电流调节旋钮” 的控制，这样在小电流焊接时就能使焊接性能达到最佳的效果。大电流时一般不 用推力电流，如果使用，就有可能使故障指示灯亮，产生过流保护，而没有电流 输出。
更换同类型的变压器（判断方法：用万用表 DC档测焊机输出空载电压高于铭 牌上的正常电压），也可能是中板上二次整流管个别损坏，查找并更换同类型 的整流管。 4、电路故障，请与本公司联系。
WS-315、400、500
风机旋转，过热指示灯亮，无焊接输出： 1、可能是焊机超负荷工作产生过热保护，无须断开电源，一般 5—10 分钟（随
WS-315、400、500
4．不能很好起弧或起弧不稳定 A、电缆连接松动。B、保护气中混进空气。C、放电嘴过开或氧化 5、焊接表面不理想 A、焊机漏水
且旋紧，以保证接触良好，否则工作时间长、工作电流大的时候将会烧毁接 头。
2.氩弧焊时 氩弧焊为正接法，即正极接地，否则会烧钨棒。
3、手工焊 A、将转换开关转换到“手工焊”。
B、手工焊一般有以下两种接法： 正接法：焊把接负极，工件接正极。 反接法：工件接负极，焊把接正极。 焊接时根据工件工艺要求而选定，如果选择不当将出现电弧不稳定，飞溅大 及粘条等现象，遇此情况可以方便的调换接头以改变极性。（碱性焊条建议 选直流反接法）。
WS—500
380V+15% 32 70
10-500 40
0-100 60% 100 85% 0.93 高频引弧 0.3—20 26 F IP21 30
ZX7-315、400、500
●安装
一 电源线的连接 1．将输入电缆按要求接在相应的电压等级上，切勿错接电压等级。 2．输入电缆与对应的电源线接线柱或插座应接触良好，防止氧化。 3．用万用表测量一下电压值是否在波动范围内。 二 输出线的连接 1．每台焊机配有两只快速插头，将快速插头与焊接线连接好，并插入输出端，
高压电源接上板
电解电容
二 焊机工作但不正常 风机不旋转，有焊接输出： 1、风机损坏，用同类型的其它风机更换。 2、风机接插线松脱或接触不良，重新紧固。
焊接时输出电流不稳或不受电位器控制：
1、电流调节电位器损坏，用同类型的其它电位器更换。 2、焊机内各种接插线连接处接触不良，重新紧固。
WS-315、400、500
WS-315、400、500 引弧板说明图：(此图仅作参考)
2、氩焊时没高频 A、高频放电嘴过开或是氧化（适当调节放电嘴的距离或是用砂纸将放电嘴上 的氧化膜清理干净）。 B、高频引弧继电器坏。 C、上板到高频板的电源线接触不良。 D、中板供给高频板高频继电器的电源线接触不良 E、电路故障，请于本公司联系 3、氩焊时故障灯亮 A、高频板上的升压电路部分的整流管坏，更换同等型号的整流管即可。
二 允许负载持续率 1．严格按照负载持续率工作。（详见技术参数表） 2．超过负载持续率工作，焊机在焊接过程中会出现突然停止作业的现象，过 热指示灯会亮，这是焊机超负荷工作，内部保护电路动作，致使焊机停止作业 而没有电流输出。
●注意事项
_______________________________________________________________________________
WS—315
380V+15% 20 70
10-315 32.6 0-100 60%
80ห้องสมุดไป่ตู้85% 0.93 高频引弧 0.3—12 13 F IP21 28
WS—400
380V+15% 28 70
10-400 36
0-100 60% 100 85% 0.93 高频引弧 0.3—15 18 F IP21 28
环境温度和通风条件而变化）即可恢复作业。如果故障仍然存在，请先拔掉热 敏开关，如果故障排除，则为热敏开关损坏；如果故障依旧存在，则可能是控 制板损坏，需更换控制板。 2、电路故障，请与本公司联系。
电源板说明图：(此图仅作参考)
接电源开关
接工频变压器
接硅桥 24V继电器
接220V风 机
接 控 制 板24V电 源 高压电源接上板
电源开关合闸后就瞬间跳闸 1、电源开关损坏，用同型号的其它电源开关更换。 2、可能是硅桥击穿短路，查找并同型号的其它硅桥更换。
WS-315、400、500 上板说明图：(此图仅作参考)
接控制板驱动电源
驱动板
5.1V稳 压 管
中板主变压器 接口
地线
接电源板 高压电源
5.1欧 电 阻
风机旋转，故障指示灯亮，无焊接输出： 1、焊机内部各种接插线接触不良或松脱，应重新紧固。 2、可能是过流保护，请关掉焊机电源待故障指示灯不亮，再重新开机即可恢 复正常。 3、可能是焊机内部元器件损坏，请关闭电源后拔掉其中一个逆变器上板上主 变压器的供电插头和高压电源插头（见上板说明图），重新开机，如果故障指 示灯不亮，则故障在此逆变器上，否则故障在另一逆变器上。接下来再关闭电 源，把有故障的逆变器上板的高压电源插头插上（主变压器供电插头不插）再 重新开机，如果故障指示灯仍然亮，则可能是上板上个别场效应管损坏，查找 并更换同型号的场效应管即可（在场效应管损坏的同时，有可能会击穿控制板 上的 5.1V稳压管）。如果故障指示灯不亮，则可能是中板变压器损坏，查找并
C、焊接所用的把线和地线比较长（50—100 米）时，应选择截面积稍大一些的 导线，以减少电缆电压降。 三 地线的连接
2
1.用截面积不小于 6mm的导线自焊机背面的接线螺丝处连接到接地装置。
WS-315、400、500
2.确认焊机所用电源插座的接地端已可靠的单独接地。 ※为了保证安全，也可同时使用上述两种接法。 四 检查 1．焊机是否按标准作了可靠接地。 2．焊机全部接点是否接触良好（尤其地线与工件接触）。 3.焊机输出的把线与地线是否短接。 4.焊机的输出极性是否正确。 ※焊接时飞溅能引起火灾，请检查附近是否有易燃物、易爆物等。
MOSFET 逆变式弧焊机
315 ZX7、WS—250、400 系列
500
维修手册
株洲科跃焊接设备有限公司
WS-315、400、500
目录
一、 主要技术参数 ───────────────────── 3 二、 安装 ───────────────────────── 4 三、 操作及面板说明 ──────────────────── 5 四、 注意事项 ─────────────────────── 6 五、 日常维护 ─────────────────────── 7 六、 故障检修 ─────────────────────── 8
风机旋转，故障指示灯不亮，无焊接输出： 1、焊机内部各种接插线接触不良或松脱，应重新紧固。 2、输出端短路或接触不良，应重新紧固。 3、工频变压器损坏，用同型号的其它工频变压器更换。工频变压器接插线与 焊机内各电气接口接触不良，重新紧固。 （用仪表测量一下电源板到上板间高压电源接插线处电压应为 537V左右，如果 所测电压没有 537V，则可能是以下 4—9中的原因。） 4、电源板与上板间接插线松脱或接触不良，重新紧固。 5、硅桥损坏或断路，用同型号的其它硅桥更换。硅桥接插线松脱或接触不良 应重新紧固。 6、电源板上个别电解电容（470UF/450V）损坏，更换即可。 7、电源板与控制板间 24V继电器电源线连接处松脱或接触不良（用仪表测 24V 电源是否正常），造成继电器未吸合，应重新紧固。 8、24V继电器损坏，用同型号的其它继电器更换。 9、控制板电路故障，更换控制板。 10、电路故障，请与本公司联系。
●日常维护
_______________________________________________________________________________
1．定期除尘在烟大和被污染的环境中使用焊机时每月至少做一次除尘处理。 2．用空气压缩机除尘时，压缩空气一定要降到要求的压力，否则会损坏焊机内
●故障检
_______________________________________________________________________________
※注意：下列操作要求操作者必须具有足够的电气方面的专业知识和全面的安全 常识，操作者应持有证明其能力和知识的有效资格证件。 ZX7系列焊机常见故障排除 一 焊机不工作
部的元器件，造成焊机的损坏。 3．检查焊机内部的电气连接处，确认接触良好（特别是接插件）。加固松动的接
点，如果有氧化现象应用砂纸将氧化膜清除干净，重新连接。 4．避免焊机内部进水或受潮，否则及时吹干。 5．如果焊机长期不使用，应将焊机放入原包装，存放在干燥环境中。
WS-315、400、500 电焊机内部结构图：(此图仅作参考)
焊接过热指示灯经常亮： 1、风机不工作或通风条件不好，达不到散热要求。 2、焊接所用的焊条超过焊机焊接标准。 3、电路故障，请与本公司联系。
