Moldflow的模流分析入门实例

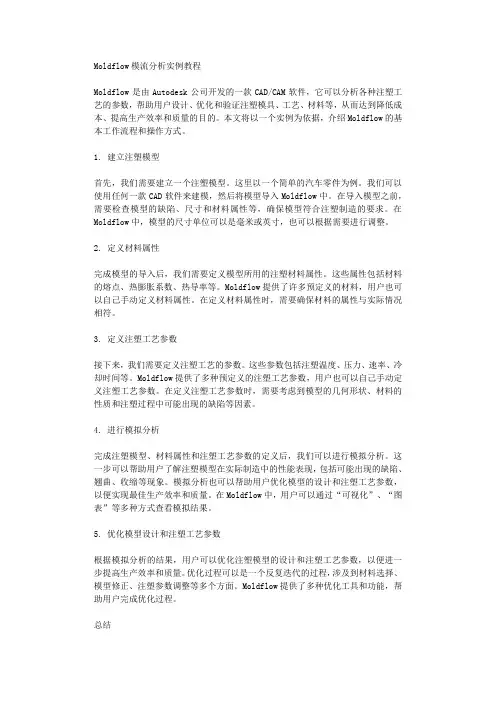

Moldflow模流分析实例教程
Moldflow模流分析实例教程Moldflow是由Autodesk公司开发的一款CAD/CAM软件，它可以分析各种注塑工艺的参数，帮助用户设计、优化和验证注塑模具、工艺、材料等，从而达到降低成本、提高生产效率和质量的目的。
本文将以一个实例为依据，介绍Moldflow的基本工作流程和操作方式。
1. 建立注塑模型首先，我们需要建立一个注塑模型。
这里以一个简单的汽车零件为例。
我们可以使用任何一款CAD软件来建模，然后将模型导入Moldflow中。
在导入模型之前，需要检查模型的缺陷、尺寸和材料属性等，确保模型符合注塑制造的要求。
在Moldflow中，模型的尺寸单位可以是毫米或英寸，也可以根据需要进行调整。
2. 定义材料属性完成模型的导入后，我们需要定义模型所用的注塑材料属性。
这些属性包括材料的熔点、热膨胀系数、热导率等。
Moldflow提供了许多预定义的材料，用户也可以自己手动定义材料属性。
在定义材料属性时，需要确保材料的属性与实际情况相符。
3. 定义注塑工艺参数接下来，我们需要定义注塑工艺的参数。
这些参数包括注塑温度、压力、速率、冷却时间等。
Moldflow提供了多种预定义的注塑工艺参数，用户也可以自己手动定义注塑工艺参数。
在定义注塑工艺参数时，需要考虑到模型的几何形状、材料的性质和注塑过程中可能出现的缺陷等因素。
4. 进行模拟分析完成注塑模型、材料属性和注塑工艺参数的定义后，我们可以进行模拟分析。
这一步可以帮助用户了解注塑模型在实际制造中的性能表现，包括可能出现的缺陷、翘曲、收缩等现象。
模拟分析也可以帮助用户优化模型的设计和注塑工艺参数，以便实现最佳生产效率和质量。
在Moldflow中，用户可以通过“可视化”、“图表”等多种方式查看模拟结果。
5. 优化模型设计和注塑工艺参数根据模拟分析的结果，用户可以优化注塑模型的设计和注塑工艺参数，以便进一步提高生产效率和质量。
优化过程可以是一个反复迭代的过程，涉及到材料选择、模型修正、注塑参数调整等多个方面。

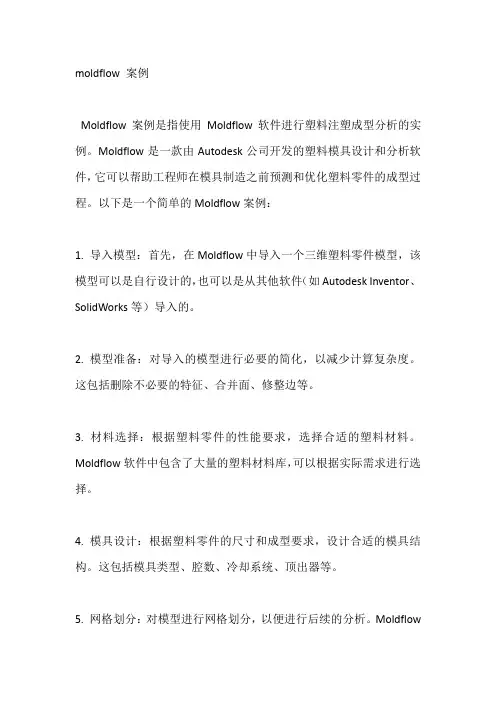

moldflow 案例
moldflow 案例Moldflow案例是指使用Moldflow软件进行塑料注塑成型分析的实例。
Moldflow是一款由Autodesk公司开发的塑料模具设计和分析软件，它可以帮助工程师在模具制造之前预测和优化塑料零件的成型过程。
以下是一个简单的Moldflow案例：1. 导入模型：首先，在Moldflow中导入一个三维塑料零件模型，该模型可以是自行设计的，也可以是从其他软件（如Autodesk Inventor、SolidWorks等）导入的。
2. 模型准备：对导入的模型进行必要的简化，以减少计算复杂度。
这包括删除不必要的特征、合并面、修整边等。
3. 材料选择：根据塑料零件的性能要求，选择合适的塑料材料。
Moldflow软件中包含了大量的塑料材料库，可以根据实际需求进行选择。
4. 模具设计：根据塑料零件的尺寸和成型要求，设计合适的模具结构。
这包括模具类型、腔数、冷却系统、顶出器等。
5. 网格划分：对模型进行网格划分，以便进行后续的分析。
Moldflow会自动进行网格划分，但用户可以根据需要对网格进行手动调整。
6. 分析设置：设置分析参数，包括成型条件（如注射速度、注射压力、模具温度等）、分析类型（如填充时间、冷却时间、保压时间等）以及结果输出选项。
7. 分析结果：运行分析后，Moldflow会生成一系列的分析结果，如填充曲线、压力分布图、翘曲变形图等。
这些结果可以帮助工程师评估塑料零件的成型性能，找出可能存在的问题，并进行相应的优化。
8. 结果分析与优化：根据分析结果，对模具设计和成型条件进行优化。
这可能包括修改模具结构、调整材料参数、改变成型条件等。
9. 报告生成：最后，根据分析结果和优化方案，生成相应的报告，以供后续的模具制造和生产过程参考。
这个案例仅供参考，实际的Moldflow案例可能会根据具体需求和行业领域有所不同。
总之，Moldflow案例旨在帮助工程师通过模拟塑料零件的成型过程，提高模具设计质量和生产效率。
Moldflow的模流分析入门实例[精品文档]
![Moldflow的模流分析入门实例[精品文档]](https://img.taocdn.com/s3/m/118dafb902d276a200292ef2.png)
基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。
脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。
图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。
将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。
（2）新建工程。
启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。
在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。
此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。
图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。
选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。
选择STL文件进行导入。
选择文件“lianpen.stl”。
单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。
图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。
图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。
网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。
双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。
单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。
网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
Moldflow的模流分析入门实例要点
Moldflow的模流分析入门实例要点Moldflow是一款流行的注塑工艺分析软件，可以在产品设计阶段对注塑模具和工艺进行模拟，从而有助于优化产品设计和减少制造成本。
本文将介绍Moldflow的基本概念和流程，并演示一个简单的模流分析入门实例。
Moldflow的基本概念和流程什么是Moldflow？Moldflow是一款通过计算机模拟注塑模具和工艺的软件，可以预测零件的尺寸、热变形、缩短时间和熔融等特性，从而帮助用户优化工艺设计和改善质量。
Moldflow的工作原理和流程1.构建几何模型：首先需要将设计好的三维模型导入Moldflow中，并定义注塑件的材料和成型工艺参数。
2.网格划分：模型构建完成后，需要将它离散化成三角形网格，以便计算机进行数值模拟。
3.材料模型：材料模型是与材料性能相关的方程式、曲线及其参数。
Moldflow包含了多种材料模型，用户可以选择最适合自己项目的模型。
4.模拟运行：设置计算条件并运行模拟，在计算过程中，Moldflow会根据模型的精度和计算机性能，自动划分计算网格，利用有限元技术模拟注塑工艺的各种物理现象。
5.结果分析：模拟完成后，可以查看模拟结果，比如注射时间、注塑温度、断面压力、熔接线、应力分布等。
模流分析入门实例注塑模具设计和工艺参数的选择对注塑生产过程中产品的质量和成本产生很大的影响。
在这个入门实例中，我们将模拟一个中空塑料球的生产过程，旨在演示Moldflow的基本功能和流程。
步骤1：构建几何模型首先我们需要构建完整的几何模型，这里我们以一个中空的塑料球为例。
导入模型后，需要进行几何模型的处理，使它符合注塑制造的要求，比如需要添加浇口、排气道等。
步骤2：网格划分然后进行网格划分，即把整个模型划分成数以万计的小三角形，使得计算机能够模拟注塑过程中的各项复杂物理现象。
步骤3：材料模型选择合适的热塑性塑料材料模型，在Moldflow中有多种模型可以选择，用户需根据自己的设计要求和材料特性选择最优模型。
Moldflow模流分析报告范例
14
Shear Stress at Wall 最大剪切应力
流道系统上最大剪切应力： 2.8MPa 产品上最大剪切应力：0.4MPa
一般产品上的最大剪切应力，不要超过成型材料所允许的数值（如第8页所示， 该材料允许最大剪切应力为0.5MPa ）。剪切应力太大，产品易开裂。
通过加大最大剪切应处壁厚，降低注塑速度，采用低粘度的材料，提高料温，可 减小剪切速率。
一般，脱模时相邻区域的体积收缩值相差>2%，产品表面易出现缩水。
可通过优化产品壁厚、浇口放置在壁厚区域、加大保压等措施，来降低 体积收缩。
DESIGN SOLUTIONS
18
Frozen Layer Fraction 凝固层因子
6.3s 12.2s 30.9s
Frozen Layer Fraction反映的是产品的凝固顺序。该产品在6.3秒时，红色区 域已凝固，导致安装孔位保压不足，故体积收缩较大，易出现表面缩水。 当产品100%凝固，冷流道系统凝固50%以上。产品可脱模。从而确定该产 品成型周期31s(不包括开合模时间)。 可通过优化冷却水路排布、降低局部壁厚区域的厚度、优化冷流道尺寸，来 缩短成型周期。
DESIGN SOLUTIONS
19
Sink Mark Estimate 凹痕深度
一般，凹痕数值>0.03mm，表面缩水较明显。 可通过加大基本壁厚、减小加强筋和螺栓柱等壁厚、加大保压等方式，来降 低凹痕深度。
DESIGN SOLUTIONS
20
Sink Mark Shaded 凹痕阴影显示
阴影显示凹痕的分析结果。圈示区域，肉眼看起来较明显。
22
Temperature, Part 冷却结束时产品表面温度
Moldflow的模流分析入门实例.
基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。
脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。
图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。
将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。
（2）新建工程。
启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。
在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。
此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。
图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。
选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。
选择STL文件进行导入。
选择文件“lianpen.stl”。
单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。
图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。
图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。
网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。
双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。
单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。
网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
Moldflow模流分析实例教程
读书笔记
01 思维导图
03 精彩摘录 05 目录分析
目录
02 内容摘要 04 阅读感受 06 作者简介
思维导图
本书关键字分析思维导图
mold
mold
读者
flow
帮助
模具
介绍Biblioteka 分析flow分析 实例
进行
实例
技巧
应用
通过
书籍
讲解
提高
内容摘要
内容摘要
《Moldflow模流分析实例教程》是一本旨在介绍Moldflow模流分析工具在实际应用中的图书。 Moldflow是一款广泛用于塑料模具行业的仿真分析软件，通过模拟塑料熔体在模具中的流动、 填充和冷却过程，帮助模具设计师优化模具设计和生产过程，从而提高生产效率、降低成本和减 少废品率。 本书的目的是通过实例讲解Moldflow模流分析的应用和重要性。作者详细介绍了Moldflow模流 分析的基本方法，包括设置流程、建立模型、运行分析和查看结果等。通过具体实例的讲解，本 书将帮助读者更好地理解Moldflow模流分析在实际工作中的应用和技巧。 Moldflow模流分析基础：本书首先介绍了Moldflow模流分析的基本概念、原理和应用范围，让 读者对模流分析有一个基本的认识。
精彩摘录
精彩摘录
本书的主题是《Moldflow模流分析实例教程》这本书中的精彩摘录及分析。Moldflow是一款广 泛用于塑料模具流道分析的工具，通过对其模流分析实例的介绍，可以帮助读者更好地理解其在 实际工作中的应用。
在《Moldflow模流分析实例教程》这本书中，有很多精彩的摘录，下面是一段具有代表性的摘 录：“在注塑成型过程中，熔体进入模具型腔时会产生流动，由于流动的不均匀，容易出现充填 不足或溢料过多的情况。此时，我们可以利用Moldflow进行模流分析，预测熔体的填充行为， 从而优化模具设计方案。”这段摘录指出了Moldflow在塑料模具设计中的重要作用。
Moldflow的模流分析入门实例
基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。
脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。
图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。
将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。
（2）新建工程。
启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。
在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。
此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。
图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。
选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。
选择STL文件进行导入。
选择文件“lianpen.stl”。
单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。
图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。
图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。
网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。
双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。
单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。
网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
模流分析（moldflow）从入门精通教程
模流分析（moldflow）从入门精通教程
什么是moldflow：
在以往的模具设计行业中，都是一些在一线制造模具，修理模具的一些老师傅，他们都是凭借自己多年的经验，设计出来的模具并不能达到理想的要求，塑件的表面粗糙，凹陷等现象时有发生，导致企业生产效率较低，整个模具市场制造成本较高。
现在我们运用Moldflow软件对塑件进行分析，从材料、最佳浇注位置、-模几腔、流道、冷却系统的对比分析，结合零件本身的性质，从而选择出最佳方案，为接下来的模具.设计提供理论基础。
本次案例设计运用Moldflow软件对调色盘注塑的填充、冷却等行为进行了动态模拟，为该制品的模具设计和注塑工艺参数的确定提供理论依据，从而改善制品的成型质量。
运用Moldflow软件对各主要参数进行对比，选择最佳方案，从而达到边设计边改进的效果。
总结:此零件的材料为ABS，由充填时间、冻结层因子、气穴分析等分析，得知调色盘适合使用点浇口，为不影响塑件的表面质量，方便塑件顶出，所以选择点浇口且在零件内表面。
面上的全局边长为2mm时，最佳浇口位置为点1323.综合零件产量，以及零件对表面的光滑度要求所以选择一模四腔。
选择管道直径为10mm, 水管与零件距离为50mm，管道数为8,管道中心之间距为30,零件之外距离为100mm。
Moldflow模流分析报告范例
DESIGN SOLUTIONS
4
产品信息
DESIGN SOLUTIONS
产品体积 (cm^3) 产品尺寸 (mm) 投影面积 (cm^2) 基本壁厚 (mm)
5
810.2 592 ×492×74 1757.7 2.0
模具信息
DESIGN SOLUTIONS
两板模，四个侧浇口。 定模侧一条水路，动模侧两条水路。
DESIGN SOLUTIONS
13
Maximum Shear Rate 最大剪切速率
最大剪切速率： 43054 1/s
一般不要超过成型材料所允许的最大剪切速度（如第8页所示，该材料允许最大 剪切速度为60000 1/s。 非透明件可放宽至三倍。透明件最大剪切速率越小外观 质量越好）。剪切速度太大，材料易降解，产品易出现冲击纹等表面缺陷。
DESIGN SOLUTIONS
30
平衡 均匀 74.3 373.2 43.54 2.8 产品上0.4MPa 有，请加强排气 局部区域收缩较大 31s （不包括开合模时间） 2.6/均匀收缩/8.5
DESIGN SOLUTIONS
31
知识回顾 Knowledge Review
DESIGN SOLUTIONS
DESIGN SOLUTIONS
16
Air Traps 困气
困在型腔内气体不能被及时排出，易导致出现表面起泡，产品内部夹气，注塑不 满等现象。
请加强紫色小球区域的排气。如果困气发生在分型面处，可通过增开排气槽加强 排气；如果困气发生在产品中间，可通过顶针或滑块的间隙逃气。
DESIGN SOLUTIONS
通过加大浇口尺寸，降低通过浇口处的注塑速度，可减小剪切速率。
DESIGN SOLUTIONS
第1讲 MoldFlow基础 MOLDFLOW注塑流动分析案例课件
MoldFlow 应用示例
以脸盆塑料件作为分析对象，分析其充填过程。示例从建立分析工程开始， 介绍模型前处理、分析求解、结果查看的过程。
MoldFlow 应用示例
STEP２：导入模型
导入完成后，显示方案任务。后面的操作将以方案任务为向导。
MoldFlow 应用示例
STEP３：网格划分
全局网格边长影响分析时间与分析精度
MOLDFLOW注塑流动分析案例导航视频 教程
卫兵工作室
1
MoldFlow基础
卫兵工作室
➢ MoldFlow 应用示例
➢ MoldFlow简介
➢ MoldFlow 基本操作
➢ MoldFlow MPI分析流程
以塑料脸盆作为入门示例，逐步详解Moldflow 软件从模型导入到查看分析 结果的全过程。通过入门示例演练操作，能够了解Moldflow的分析流程。 2
MoldFlow 应用示例
STEP11：分析结果
，
分析计算结束后，Moldflow生成大量的文字、图像和动画结果。在方案任务 窗口下部显示结果
MoldFlow 应用示例
STEP12：充填时间查看
，
选中“充填时间”复选框 ，显示充填时间结果，以不同颜色表示充填时间。
MoldFlow 应用示例
冷却分析通常与FLOW流动分析结合使用
Moldflow简介
主要模块
3．Warp翘曲分析 分析整个塑件的翘曲变形（包括线性、线性弯
曲和非线性），同时指出产生翘曲的主要原因 以及相应的补救措施。MF/Warp能在一般的工 作环境中，考虑到注塑机的大小、材料特性、 环境因素和冷却参数的影响，预测并减少翘曲 变形。
35
本书以MOLDFLOW2012为蓝本进行讲解，同时适用于其他版本。
Moldflow的模流分析报告入门实例
基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。
脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。
图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。
将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。
（2）新建工程。
启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。
在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。
此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。
图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。
选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。
选择STL文件进行导入。
选择文件“lianpen.stl”。
单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。
图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。
图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。
网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。
双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。
单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。
网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
Moldflow实例操作教程
右击（双击也可以）设置工艺条件， 在弹出的对话框让你设置注塑机的参 数，这个最好问下成型的师傅
一切都设置好了（上面各项都打了 勾），点”立即分析“，在弹出对话 框点”确定“，就慢慢等待好了，可 以在菜单栏”分析“、”任务管理器 “里查看分析进程。
分析完成后在左侧会出现分析结果，然 后你根据客户要求将结果列举出来，一 般的话需列举的有”充填时间“、”流 动前沿温度“、”注射压力“、”锁模 力“、”充填区域“、”气穴“、”熔 接痕“等。
Customer comment： Remark：
红色代表最后充填部分，充填时间为1.1S。 用幻灯片(F5) 可以查看动态填充分析
在第六页所说的那排按钮， 用来修补有问题的网格的， 如果产品面比较复杂，用 那些按钮修复起来会很困 难。
如果最后的分析失败，比较简 单的一个办法，就是你用网格 诊断查看产品大概出错在什么 地方，一般都是纵横比过大引 起的。那么你就在PROE里面 把产品尖角之类的东东磨平。 反正让产品顺畅过渡是最好的。
点击“网格修复向导”按 钮，弹出对话框。
备注：这一排按钮是详细 修复网格的命令，但是作 用不大，后面会做解释。
在弹出的对话框。点击 “修复”/“前进”按钮， 直到修复完后，就可以将 对话框关闭。
右击（双击也可以）“充填”“设置分析 顺序”在弹出的对话框里选择“分析顺序” （一般选择第四个），然后点击“确定”
右击（双击也可以），弹出”选择材料 “对话框。
点击搜索，弹出”搜索 标准“对话框，以材料 名称缩写来搜索材料。
右击（双击也可以）设置注塑位置，鼠标 移到右侧产品的界面，会让你选择进胶点， 鼠标的十字光标点在哪里，进胶点就会在 那里。
进胶点选错的话，“右击”产品界面，点 击“完成”，然后选择错误的进胶点，用 Delete删除
Moldflow注塑模具成型过程分析实例_完整经典
冷却+流动+翘曲分析 实验报告一、 问题描述用Moldflow分析如图1所示产品在注塑过程中的冷却（Cool）、流动（Flow）、翘曲（Warp）情况。
图1 分析产品模型其中，相关参数设置如下：材料：Generic PP：Generic Default模具温度：40℃料温：230℃开模时间：5S填充+保压+冷却时间：参数值为30SFilling control: AutomaticVelocity/pressure switch-over: By %volume filled 设置为97%选中Isolate cause of warpage二、 问题分析按照Moldflow的一般分析过程，本产品的分析流程图如图2所示。
图2 本产品分析流程图三、 解题步骤1.导入产品模型点击File→Import，选取待分析的产品模型，点击“打开”。
在弹出的“模型导入选项设置”对话框中，网格类型选“Fusion”，模型单位设置为“Millimeters”。
单击“OK”完成设置。
此时弹出“项目创建”对话框，在“Project”一栏设置项目名称，本实验取名为“CFW”。
在“Create in”一栏选取项目保存地址。
单击“OK”完成项目创建。
此时，窗口中会显示出导入的模型。
以防分析中修改变动，习惯先对模型进行复制。
对着左上角“Project”栏内的模型名称，在右击菜单中选择“Duplicate”，完成模型复制。
其后操作都在复制的模型中进行。
一般在做流动分析时，要求产品锁模力方向（一般也为产品分型面的垂直方向）与Z轴的正方向一直。
此时的模型位姿不对（如图3所示），需要用旋转命令对模型进行旋转操作。
执行Modeling→Move\Cope→Rotate，在左侧选项栏中，点击“Select”一栏的选框，其意思为选取旋转对象，框选产品模型。
“Axis”一栏选取X轴。
“Angle”填写90。
选取“Move”，其他不变。
点击“Apply”。
moldflow模流分析经典案例
前挡泥板试模工艺卡(根据模流分析而来)
温度 235 240 230 220 205 190 175
储料 位置mm 170 射退 位置mm 5
压力bar 60 压力% 20
速度% 60 速度% 10
背压% 5
模温 °C 烘料
阀式浇口 G1 G2 G3 G4
定模 45 80度
打开时间点 0 1.2 1.2 1.9 2.8 2.8 2.9 2.5 2.5 2.8
动模 45 2-4小时
持续时间 4 2.8 2.8ቤተ መጻሕፍቲ ባይዱ3.1 2.8 2.7 2.6 1.5 1.5 1.2
压力 速度 位置mm KGF mm/s 60 44 139 60 80 80 60 87 35 60 63 25 0 0 20 冷却时间s
注射
保压 压力 bar 30 0 0
速度% 10 0 0
前风窗盖板
该注塑零件在安装时雨刷安装孔与车身钣金孔位置偏离了3mm， 导致无法装车
X方向翘曲变形量
雨刷安装孔
通过模流分析发现红色方框区域内收，导致雨刷安装孔位置偏移。 于是建议预先将雨刷孔作大3mm，待试模工艺稳定后再根据装配孔 的便宜方向来调整塑件上雨刷安装孔的位置和大小；最终得到解决。
2
前挡泥板
反变形处理
对下图中红色线框区域做反 变形处理
反变形点云和重新建构的表面
做与变形后，最终零件周边轮廓度在公差之内
模流分析变形结果
最大变形5.14mm，用矫形工装也无法使零件恢复正常 形状尺寸。螺钉孔的位置度和底面的平面度也远远超 出公差范围
这些位置变形量很大，远远 超出了设计公差范围。
模流分析得到反变形点云后，重新建 模生成实体
反变形实体
moldflow模流分析实例教程pdf
Moldflow模流分析实例教程摘要Moldflow是一种用于注塑成型过程模拟和分析的软件，可以帮助工程师优化产品设计和生产过程。
本文档将介绍Moldflow模流分析的基本概念和使用方法，并通过一个实例来演示其应用。
引言注塑成型是一种广泛应用于制造业的工艺，但在实际生产中常常面临一些问题，例如产品变形、气泡等。
Moldflow是一款强大的模流分析软件，通过数值模拟可以预测和优化注塑过程，从而提高产品质量和生产效率。
本文档将指导读者如何使用Moldflow进行模流分析。
Moldflow模流分析的基本概念Moldflow模流分析基于有限元方法，将注塑模型划分为离散的网格单元，通过求解物理方程来模拟塑料在注塑过程中的流动、冷却和固化等行为。
主要包含以下几个方面的内容：1.前处理：在进行模流分析之前，需要准备注塑模型的几何形状和材料属性等信息，并进行网格划分。
Moldflow提供了丰富的前处理工具，如CAD导入、模型修复和网格生成等。
2.边界条件：边界条件是模流分析中必不可少的一部分，用于描述注塑模型与外部环境之间的交互。
例如，注塑机的注射速度和压力、模具的冷却方式等都是需要指定的边界条件。
3.计算设置：在Moldflow中，用户需要设置一些参数来控制模拟的精度和计算速度。
例如，时间步长、网格密度和求解器选项等。
4.求解过程：一旦完成前处理工作，就可以启动模拟计算。
Moldflow使用数值方法求解注塑模型的流动、温度和应力等物理场，并输出相关结果。
5.后处理：模拟计算完成后，用户可以查看各种模拟结果，如流动通量、温度分布、气泡产生和残余应力等。
Moldflow提供了丰富的后处理功能，可以帮助用户深入分析模拟结果。
Moldflow模流分析实例演示本节将通过一个实例来演示如何使用Moldflow进行模流分析。
假设我们要对一个注塑成型的产品进行优化，以确保其尺寸和形状满足设计要求。
步骤1：在Moldflow中导入产品的CAD模型，并进行模型修复和网格生成。
MOLDFLOW模具分析应用实例
第1章概述1．1 MOLDFLOW简介MOLDFLOW公司总部美国波士顿，是一家专业从事塑料成型计算机辅助工程分析（CAE）软件开发和咨询公司，是塑胶分析软件的创造者，自1976年发行世界上第一套流动分析软件以来，一直主导着塑料CAE软件市场。
MOLDFLOW的承诺就是将“更好，更快，更省”（better,faster,cheaper）的产品设计带给每一位使用者。
所有的MOLDFLOW 产品围绕的都是MOLDFLOW的战略------进行广泛的注塑分析。
通过“进行广泛的注塑分析”将MOLDFLOW积累的丰富注塑经验带进制件和模具设计，并将注塑分析与实际注塑机控制相联系，自动监控和调整注塑机参数，从而优化模具设计、优化注塑机参数装置、提高制件生产质量的稳定性，使制件具有更好的工艺性。
1．2 MOLDFLOW系列软件MOLDFLOW的产品适用于优化制件和模具设计的整个过程，并提供了整体的解决方案。
MOLDFLOW软硬件技术为制件设计，模具设计，注塑生产等整个过程提供了非常有价值的信息和建议，而且这些信息可以方便地实现共享。
1．2．1MOLDFLOW PLASTICS ADVISERS简称MPA它为注塑成型过程提供了一个低成本，高效率的解决方案。
其特点是：。
可以从任意的常用CAD系统（CATIA、UG、PRO/E）中接受实体造型的STL格式文件，不需要任何修改；。
无需划分有限元单元网格，可以直接进行注塑成型分析；。
支持OPENGL技术，图形处理高效，快捷；。
操作相对简单易学。
第2章MOLDFLOW分析基础2．1注塑模CAD/CAE/CAM技术注塑模具是塑料成型加工的重要设备，随着计算机技术的发展及其向各个领域的不断渗透，目前国内绝大多数的现代化模具及塑料生产企业都非常重视计算机辅助技术的应用，并基本取代了传统的设计生产方式。
利用现代的设计理论方法，同时结合先进的计算机本辅助技术来进行注塑模的设计和改进，能够大幅度提高产品质量，缩短开发周期，降低生产成本，从而提升企业的核心竞争能力。
moldflow模流分析实例教程pdf
Moldflow模流分析实例教程PDF介绍本文档旨在为读者提供关于Moldflow模流分析的实例教程，并提供相关知识和步骤。
Moldflow是一种用于模具设计和注塑成型的数值模拟软件，这个软件可以帮助工程师预测塑料制品的成型过程，并优化模具的设计，从而提高产品质量和生产效率。
目录1.准备工作2.模型导入与准备3.模流分析设置4.结果分析与优化5.生成报告与导出PDF1. 准备工作在进行Moldflow模流分析之前，需要准备以下工作和材料：•3D CAD模型•目标塑料材料的物理特性参数•模具和注塑机的几何参数和运行条件2. 模型导入与准备首先，将CAD模型导入Moldflow软件中。
可以使用多种文件格式来导入CAD模型，如STL、STEP、IGES等。
导入后，需要对模型进行清理和修复，确保模型的几何形状完整和连续。
接下来，需要为模型设置注塑模具。
这一步骤包括确定模具的材料、几何参数、喷嘴位置等。
同时，还需要为注塑机设置运行条件，如温度、压力等。
3. 模流分析设置在进行模流分析之前，需要对分析进行设置。
这包括选择合适的计算网格尺寸、设置计算时间步长、指定材料属性等。
为了更好地模拟实际注塑过程，还需要设置模具和注塑机的运行周期。
可以通过定义开模时间、充模时间、冷却时间等来模拟真实的注塑流程。
4. 结果分析与优化在模流分析完成后，可以对结果进行分析和优化。
Moldflow软件提供了丰富的分析工具，如温度分布、注塑压力、填充时间等。
根据这些分析结果，可以对模具设计和注塑工艺进行优化，提高产品质量和生产效率。
5. 生成报告与导出PDF最后，可以生成模流分析报告并导出为PDF格式。
报告中包括模型几何信息、注塑工艺参数、分析结果等。
这些信息可以帮助工程师和决策者了解模具设计和注塑工艺的影响，并根据分析结果做出相应的调整和决策。
结论本文档提供了关于Moldflow模流分析的实例教程，从准备工作到结果分析与优化，逐步介绍了Moldflow的基本流程和操作步骤。
Moldflow模流分析--实例分析
基于Moldflow透明屋顶流动分析【摘要】通过学习并利用MOLDFLOW软件来研究透明屋顶的填充分析、流动分析、冷却分析、翘曲分析。
在实际生产中只有具备丰富经验的工程师才能总体上把握塑料制品的流动性能与工艺参数的关系、而且也是针对几种常用的材料；而moldflow的诞生为塑料制品的生产带来了方便，通过用moldflow对透明屋顶结构的的分析、各种设计方案的对比得出制品的最佳浇口位置、最佳冷却系统方案、最佳的工艺参数配合、从而保证制品的质量。
通过合理地运用Moldflow系列软件，可以预先估计出设计好的注塑制品及其中可能存在的缺陷，同时结合工程师的实际经验，就可以在开模之前分析缺陷出现的原因，并最终解决这些问题，从而减少修模、试模的次数，提高一次成功率。
【关键词】模流分析（Moldflow analysis）【Summary】By learning and using software to study the transparent roof MOLDFLOW filling analysis, flow analysis, cooling analysis, warpage analysis.In actual production, only experienced engineers to grasp the general flow properties of plastic products and the relationship between process parameters, but also for several commonly used materials; and moldflow the birth of the production of plastic products bring convenience, by using moldflow transparent roof structure on the analysis, design comparison of various products derived best gate location, the best cooling system solutions with the best process parameters to guarantee the quality of products Moldflow series through the rational use of the software, we can anticipate the design of a good injection products and their defects may exist, combined with practical experience of engineers, you can die in the open before the defect has arisen due Fenxi, and eventually solve these problems, which reduce the repair mode, the number of test model, a success rate of increase.目录引言------------------------------------------------ ---------------6 一：概述--------------------------------- --------------------------8 1.1：Moldflow软件简介-----------------------------------------------8 1.2：Moldflow格模块的基本功能---------------------------------------8 1.2.1：快速试模分析（MPA）------------------------------------------8 1.2.2：高级成型分析（MPI）------------------------------------------8 1.3：MPI的格子模块的功能--------------------------------------------8 1.4：Moldflow的基本思想---------------------------------------------8 二：材料的性能分析--------------------------------------------------8 2.1：热塑性塑料、热固性塑料-----------------------------------------8 2.2：聚碳酸酯（PC）-------------------------------------------------9 2.3：成型特点-------------------------------------------------------9 2.4：主要用途-------------------------------------------------------9 三：注塑制品易出现的缺陷、原因和解决方法----------------------------9 3.1：欠注(Short Short)----------------------------------------------10 3.1.1：注塑设备选择不合理-------------------------------------------10 3.1.2：聚合物流动性能较差-------------------------------------------10 3.1.3：浇注系统实际不合理-------------------------------------------10 3.1.4：料温、模温太低----------------------------------------------10 3.1.5：注塑喷嘴温度低----------------------------------------------10 3.1.6：注塑压力、保压不足------------------------------------------10 3.1.7：制品结构设计不合理-------------------------------------------11 3.1.8：排气不良-----------------------------------------------------11 3.2：溢料(Flashing)-------------------------------------------------11 3.2.1：锁模力较低---------------------------------------------------11 3.2.2：模具问题-----------------------------------------------------11 3.2.3：注塑工艺不当-------------------------------------------------11 3.3：凹陷及缩痕（Sink Mark）----------------------------------------12 3.3.1：模具缺陷-----------------------------------------------------12 3.3.2：注塑工艺不当------------------------------------------------12 3.3.3：注塑原料不符合要求-------------------------------------------12 3.3.4：注塑制品结构设计不合理---------------------------------------12 3.4：气穴----------------------------------------------------------13 3.4.1:注塑工艺不当-------------------------------------------------13 3.4.2.模具缺陷-----------------------------------------------------13 3.4.3.注塑原料不符合要求-------------------------------------------13 3.5:熔接痕---------------------------------------------------------13 3.5.1:熔体流动性不足，料温较低--------------------------------------13 3.5.2:模具缺陷-----------------------------------------------------14 3.5.3:塑料制品结构设计不合理---------------------------------------14 3.5.4:模具排气不良-------------------------------------------------14 3.6：翘曲及扭曲----------------------------------------------------143.5.5:脱模剂使用不当-----------------------------------------------14 3.6.1:冷却不当-----------------------------------------------------14 3.6.2:分子取向不均衡-----------------------------------------------14 3.6.3:模具浇注系统设计有缺陷---------------------------------------15 3.6.4:脱模系统不合理-----------------------------------------------15 3.6.5:成型条件设置不当---------------------------------------------15 3.7：波流痕--------------------------------------------------------15 3.7.2:塑件表面的螺旋状波流痕---------------------------------------15 3.7.1:以浇口为中心的年轮装波流痕-----------------------------------15 3.7.3:塑件表面的云雾状波流痕---------------------------------------15 四：Moldflow 基本流程----------------------------------------------164.1：建立模型------------------------------------------------------16 4.2：设定参数------------------------------------------------------16 4.3：分析结果------------------------------------------------------16 五：透明屋顶的工程分析---------------------------------------------165.1：新建工程、导入模型--------------------------------------------16 5.2：创建模型网格层------------------------------------------------17 5.3：设置网格划分参数----------------------------------------------18 5.4：划分网格------------------------------------------------------18 六：网格诊断与修补-------------------------------------------------196.1：网格状态统计-------------------------------------------------20 6.2：网格修补------------------------------------------------------20 6.3：处理纵横比----------------------------------------------------20 6.4：网格修补------------------------------------------------------20 七：最佳浇口位置分析-----------------------------------------------22 八：分析系列与材料的选择-------------------------------------------23 8.1：选择分析类型--------------------------------------------------23 8.2：材料选择------------------------------------------------------24 九：建立浇注与冷却系统---------------------------------------------25 9.1：复制节点------------------------------------------------------25 9.2：创建浇口------------------------------------------------------26 9.3：创建主流道----------------------------------------------------27 9.4：设置注射位置--------------------------------------------------28 9.5：创建冷却系统--------------------------------------------------29十：工艺过程参数定义-----------------------------------------------30 十一：透明屋顶的“冷却+流动+翘曲”分析-----------------------------32 11.1冷却分析信息--------------------------------------------------33 11.2：流动分析信息-------------------------------------------------35 11.3：冷却分析结果-------------------------------------------------38 11.4：流动分析结果-------------------------------------------------39 11.5：翘曲分析结果-------------------------------------------------40 十二：TOP模型优化方案---------------------------------------------43 12.1：优化方案的分析前处理------------------------------------------43 12.2：工艺过程参数调整--------------------------------- ------------4412.3：分析计算与结果分析--------------------------------------------46 12.4：流动分析结果--------------------------------------------------50 12.5：冷却分析结果--------------------------------------------------50 12.6：翘曲分析结果--------------------------------------------------51 十三：结论----------------------------------------------------------55 十四：致谢----------------------------------------------------------55 十五：参考文献------------------------------------------------------56引言自从学了moldflow软件、我就深深的被这个软件的适用度所震撼、因为在实际的生产中所用的塑料范围广、各种塑料的性能又都不一样、可是要控制其生产的制品质量都是相当困难的、在实习的阶段我了解到只有从事本行业的注塑工程师才能比较好的控制好产品注塑的工艺参数、而moldflow软件不管是那种材料、都能推荐一个适合产品的工艺参数、能够在短时间内优化产品的质量、这样就减少了在实际生产中的试产量跟时间、如本来可能需要使用一周试产100个样品之后才能解决的问题、在用此软件之后可能只需要2天试产10个产品就能把问题解决了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于MOLDFLOW的模流分析技术上机实训教程主编：姓名：年级：专业：南京理工大学泰州科技学院实训一基于Moldflow的模流分析入门实例1.1Moldflow应用实例下面以脸盆塑料件作为分析对象，分析最佳浇口位置以及缺陷的预测。
脸盆三维模型如图1-1所示，充填分析结果如图1-2所示。
图1-1 脸盆造型图1-2 充填分析结果（1）格式转存。
将在三维设计软件如PRO/E，UG，SOLIDWORKS中设计的脸盆保存为STL格式，注意设置好弦高。
（2）新建工程。
启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。
在“工程名称”文本框中输入“lianpen”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。
此时在工程管理视窗中显示了“lianpen”的工程，如图1-4所示。
图1-3 “创建新工程”对话框图1-4 工程管理视图（3）导入模型。
选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。
选择STL文件进行导入。
选择文件“lianpen.stl”。
单击“打开”按钮，系统弹出如图1-5所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。
图1-5 导入选项单击“确定”按钮，脸盆模型被导入，如图1-6所示，工程管理视图出现“lp1_study”工程，如图1-7所示，方案任务视窗中列出了默认的分析任务和初始位置，如图1-8所示。
图1-6 脸盆模型图1-7 工程管理视窗图1-8 方案任务视窗（4）网格划分。
网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。
双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图1-9所示。
单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。
网格划分信息可以在模型显示区域下方“网格日志”中查看，如图1-10所示。
图1-9 “生成网格”定义信息图1-10 网格日志划分完毕后，可以看见如图1-11所示的脸盆网格模型，此时在管理视窗新增加了三角形单元层和节点层，如图1-12所示。
图 1-11 网格模型图1-12 层管理视窗（5）网格检验与修补。
网格检验与修补的目的是为了检验出模型中存在的不合理网格，将其修改成合理网格，便于MOLDFLOW顺利求解。
选择“网格”，“网格统计”命令，系统弹出“网格统计”对话框，如图1-13所示。
图1-13 “网格统计”对话框“网格统计”对话框显示模型的纵横比范围为 1.155000~45.92000，匹配率达到82.5%大于80%，重叠单元个数为0，自动划分网格的脸盆模型网格匹配率较高，达到计算要求。
（6）选择类型分析。
Moldflow提供的分析类型有多种，但作为产品的初步成型分析，首先的分析类型为“浇口位置”，其目的是根据“最佳浇口位置”的分析结果设定浇口位置，避免由于浇口位置不当引起的不合理成型。
双击方案任务视窗中的图标，或者选择“分析”，“设定分析序列”命令，系统自动弹出“选择分析顺序”对话框，如图1-14所示。
图1-14 “选择分析顺序”对话框选择对话框中的“浇口位置”，单击“确定”按钮，此时方案任务视窗中第三项变为。
分析类型选定。
（7）定义材料类型。
塑料脸盆的成型材料使用默认的PP材料。
在方案任务视窗中的“材料”栏显示。
（8）浇口优化分析。
浇口优化分析时不需要事先设置浇口位置。
成型工艺条件采用默认。
双击方案任务视察中的“立即分析”，系统弹出1-15所示的信息提示对话框，单击“确定”按钮开始分析。
当屏幕中弹出分析完成对话框时，如图1-16所示，表面分析结束。
方案任务视窗中显示分析结果，如图1-17所示。
图1-15 信息提示对话框图1-16 分析完成图1-17 方案任务视窗分析日志窗口中的GATE信息的最后部分给出了最佳的浇口位置结果，如图1-18所示，最佳的位置出现在N208节点附近。
选中图1-17所示的方案任务视窗中的“最佳浇口位置”复选框，模型显示区域会给出结果图像。
如图1-19所示。
图1-18 结果概要图1-19 结果图像（9）复制模型。
完成最佳浇口位置设置后，下面进行产品初步分析。
首先从最佳浇口位置分析中复制模型。
在工程管理视窗中右击已经完成分析的LP_1study,在弹出的快捷菜单中选择“复制”命令。
此时在工程管理窗口中出现了LP_1study（copy），然后双击该图标，如图1-20所示。
图1-20 复制工程（10）设定分析类型。
产品初步成型分析包括“流动+翘曲”。
双击方案任务视窗中的图标，系统弹出“选择分析顺序”对话框，如图1-21所示。
选择“流动+翘曲”，单击“确定”按钮，完成分析类型的选定，如图1-22所示。
图1-21“选择分析顺序”对话框图1-22 方案任务发生变化（11）设定注射位置。
根据优化结果，选择最佳浇口位置节点N208。
在工具栏上“选择”文本框中如图1-23输入“N208”，按“enter”键，即选中节点N208，双击方案任务视窗中的，此时光标变为“十”字，选择模型上粉红色的节点N208，浇口位置设定完毕，如图1-24所示。
图1-23 选择查找图1-24 浇口位置设定完毕（12）工艺参数设定。
本例采用默认的工艺参数，双击方案任务视窗中的图标，系统弹出“成型参数设置向导“对话框，如图1-25所示。
采用默认值，单击“下一步”按钮，进入“成型参数向导”对话框的第二页，选中“分离翘曲原因”复选框。
单击“完成”按钮，结束工艺过程参数的定义，如图1-26所示。
图1-25 “成型参数设置向导”对话框图1-26 “成型参数设置向导”对话框2（13）分析计算方案任务视窗中各项任务前出现图标，表明该任务已经设定。
即可进行计算。
双击“立即分析图标”，MPI求解器开始计算。
最后弹出“分析完成”菜单栏，分析结束。
（14）结果查看。
分析结束后，MPI生成大量的文字，图像和动画结果，分类显示在方案任务视窗中，由于分析结果内容太多，这里仅介绍与本例相关的计算。
填充时间：选择“填充时间”复选框，显示填充时间按结果，如图1-27所示，总时间为19.57s。
图1-27 填充时间也可以以动态的方式显示熔料充填型腔过程。
即蒂娜及工具栏上的动画播放器图标。
气穴位置：选择“气穴”复选框，显示气穴位置，如图1-28所示，主要出现在脸盆制品的边缘。
图1-28 气穴位置熔接痕位置：选择“熔接痕”复选框，显示熔接痕位置，如图1-29所示，主要在脸盆制品的边缘。
图1-29 熔接痕位置锁模力：XY曲线图。
选择锁模力：XY 复选框，显示填充过程中锁模力变化曲线，如图1-30所示。
图1-30 锁模力变化曲线（14）翘曲结果分析翘曲结果显示成型制品的总体变形量，X方向变形量，Y方向变形量，Z方向变形量。
总变形量，X方向变形量，Y方向变形量，Z方向变形量。
如图1-31~1-34所示。
图1-31 总体变形量图1-31 X方向变形量图1-32 Y方向变形量图1-33 Z方向变形量(15)生成报告。
单击选择“填充时间”，选择“报告”，“添加动画”，在工程栏中加入REPORT如图1-34所示。
双击REPROT，弹出“MOLDFLOW PLASTICSINSIGHT REPORT”如图1-35所示。
图1-34 工程窗口图 1-35 Moldflow Plastics Insight Report实训二网格划分2.1Moldflow应用实例以如下图2-1所示的按摩器为例，演示网格的划分过程。
一般情况先自动对模型进行网格划分，有必要的情况下对局部细节进行手工网格划分，以此来提高划分网格的总体质量。
图2-1 按摩器模型（1）新建工程。
启动MPI，选择“文件”，“新建项目”命令，如图1-3所示。
在“工程名称”文本框中输入“anmo”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。
此时在工程管理视窗中显示了“anmo”的工程。
图2-2 “创建新工程”对话框（2）导入模型。
选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。
选择STL文件进行导入。
选择文件“anmo.stl”。
单击“打开”按钮，系统弹出如图2-3所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。
图2-3 导入选项Moldflow MPI 有3种网格类型，即中面网格（Midplane），表面网格（Fusion），实体网格（3D），根据分析类型搭配网格类型。
中面网格：中面网格模型是由三节点的三角形单位组成的，网格创建在模型壁厚的中间处形成的单层网格。
在创建中面网格的过程中，要实时提取模型的壁厚信息，并赋予相应的三角形单元。
表面网格：表面网格由三节点的三角形单元组成的，与中面网格不同，它是创建在模型的上下表面上。
实体网格：实体网格是由四面体单元组成的，每个四面体单元优4个Midplane模型的三角形单元组成，3D网格可以更为精确地进行三维流道仿真。
（3）网格划分。
网格划分。
网格划分是模型前处理中的一个重要环节，网格质量好坏直接影响程序是否能够正常执行和分析结果的精度。
双击方案任务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图2-4所示。
一般情况下采用默认边长进行网格划分。
网格划分好如图2-5所示。
单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。
网格划分信息可以在模型显示区域下方“网格日志”中查看。
图2-4 “生成网格”定义信息图2-5 网格自动划分结果（4）网格局部手工划分。
MPI在进行网格划分时，一般仅在产品平直区域保证网格大小与预设值一致，对于曲面或圆弧区域，以及一些小的结构细节处，MPI会根据实际情况自动调小网格边长，但质量往往不佳，因此需要通过手工划分来完善网格。
局部网格手工划分操作方法，首先选取要重新划分的网格区域，在选择“网格”，“网格工具”，“重新划分网格”命令，如图2-6所示。
系统弹出“重新划分网格”定义信息，如图2-7所示。
图2-6 选择命令图2-7 “重新划分网格”定义信息在图2-7中“选择要重新划分网格实体”栏是提供用户选择要重新划分的区域，如图2-8所示的深色单元。
在“目标边长度”文本框中输入重新划分的单元边长，现在将原来的边长3换为5，单击“应用”按钮，系统自动对所选的网格进行重新划分，结果如图2-9所示。
图2-8 选择重新划分的区域图2-9 网格重新划分（5）网格状态统计。
网格检验与修补的目的是为了检验出模型中存在的不合理网格，将其修改成合理网格，便于MOLDFLOW顺利求解。
选择“网格”，“网格统计”命令，系统弹出“网格统计”对话框，如图2-10所示。
