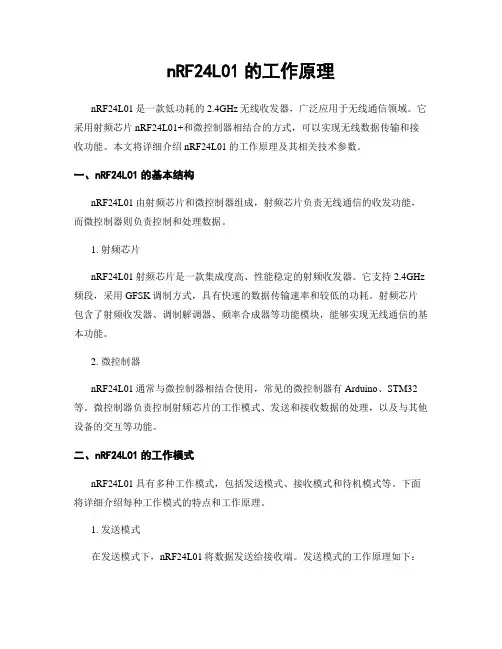

nRF24L01的工作原理
nRF24L01的工作原理nRF24L01是一款低功耗的2.4GHz无线收发器，广泛应用于无线通信领域。
它采用射频芯片nRF24L01+和微控制器相结合的方式，可以实现无线数据传输和接收功能。
本文将详细介绍nRF24L01的工作原理及其相关技术参数。
一、nRF24L01的基本结构nRF24L01由射频芯片和微控制器组成，射频芯片负责无线通信的收发功能，而微控制器则负责控制和处理数据。
1. 射频芯片nRF24L01射频芯片是一款集成度高、性能稳定的射频收发器。
它支持2.4GHz 频段，采用GFSK调制方式，具有快速的数据传输速率和较低的功耗。
射频芯片包含了射频收发器、调制解调器、频率合成器等功能模块，能够实现无线通信的基本功能。
2. 微控制器nRF24L01通常与微控制器相结合使用，常见的微控制器有Arduino、STM32等。
微控制器负责控制射频芯片的工作模式、发送和接收数据的处理，以及与其他设备的交互等功能。
二、nRF24L01的工作模式nRF24L01具有多种工作模式，包括发送模式、接收模式和待机模式等。
下面将详细介绍每种工作模式的特点和工作原理。
1. 发送模式在发送模式下，nRF24L01将数据发送给接收端。
发送模式的工作原理如下：- 设置发送端的地址和通信频道。
- 将待发送的数据写入发送缓冲区。
- 发送端开始发送数据，nRF24L01将数据通过射频信号发送出去。
- 发送完毕后，发送端等待接收端的应答信号。
2. 接收模式在接收模式下，nRF24L01接收来自发送端的数据。
接收模式的工作原理如下：- 设置接收端的地址和通信频道。
- 接收端开始监听射频信号，并等待发送端发送数据。
- 当接收端接收到数据时，nRF24L01将数据写入接收缓冲区。
- 接收端可以通过读取接收缓冲区中的数据进行进一步处理。
3. 待机模式在待机模式下，nRF24L01处于低功耗状态，仅保持最基本的功能。
待机模式的工作原理如下：- nRF24L01关闭射频发送和接收功能，以降低功耗。
